单片机实验报告七
电子实习单片机实验报告

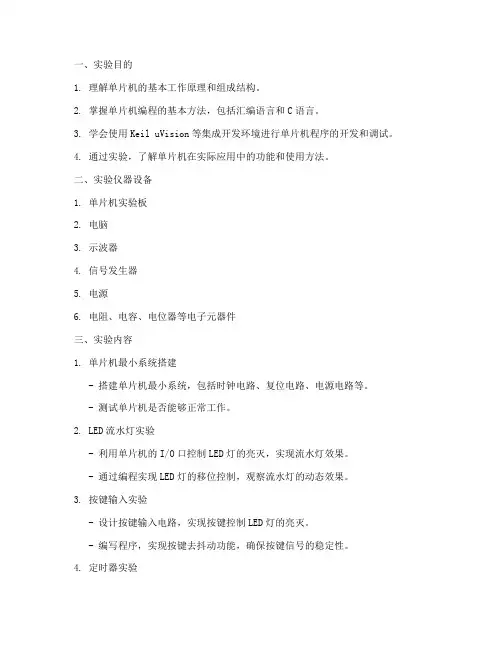

一、实验目的1. 理解单片机的基本工作原理和组成结构。
2. 掌握单片机编程的基本方法，包括汇编语言和C语言。
3. 学会使用Keil uVision等集成开发环境进行单片机程序的开发和调试。
4. 通过实验，了解单片机在实际应用中的功能和使用方法。
二、实验仪器设备1. 单片机实验板2. 电脑3. 示波器4. 信号发生器5. 电源6. 电阻、电容、电位器等电子元器件三、实验内容1. 单片机最小系统搭建- 搭建单片机最小系统，包括时钟电路、复位电路、电源电路等。
- 测试单片机是否能够正常工作。
2. LED流水灯实验- 利用单片机的I/O口控制LED灯的亮灭，实现流水灯效果。
- 通过编程实现LED灯的移位控制，观察流水灯的动态效果。
3. 按键输入实验- 设计按键输入电路，实现按键控制LED灯的亮灭。
- 编写程序，实现按键去抖动功能，确保按键信号的稳定性。
4. 定时器实验- 利用单片机的定时器实现定时功能，例如定时闪烁LED灯。
- 编写程序，设置定时器的时间间隔，观察LED灯的闪烁频率。
5. 串口通信实验- 配置单片机的串口通信参数，实现单片机与电脑之间的数据传输。
- 编写程序，实现数据的发送和接收，测试串口通信的稳定性。
四、实验步骤1. 单片机最小系统搭建- 根据实验板说明书，连接时钟电路、复位电路、电源电路等。
- 测试单片机的电源电压和复位功能。
2. LED流水灯实验- 编写程序，初始化I/O口，设置LED灯的移位控制方式。
- 编写延时函数，实现LED灯的动态效果。
- 将程序烧录到单片机中，观察LED流水灯效果。
3. 按键输入实验- 设计按键输入电路，连接到单片机的I/O口。
- 编写程序，实现按键的读取和去抖动功能。
- 将程序烧录到单片机中，测试按键输入功能。
4. 定时器实验- 配置单片机的定时器参数，设置定时器的时间间隔。
- 编写程序，实现定时器的中断处理，控制LED灯的闪烁。
- 将程序烧录到单片机中，观察LED灯的闪烁频率。
单片机实验报告
单片机实验报告一、实验目的本次单片机实验的主要目的是通过实际操作和编程，深入了解单片机的工作原理和应用，掌握单片机系统的设计、开发和调试方法，提高自身的动手能力和解决问题的能力。
二、实验设备1、单片机开发板2、计算机3、编程软件（如 Keil）4、下载器5、示波器6、万用表三、实验内容1、点亮 LED 灯通过编写简单的程序，控制单片机的引脚输出高低电平，从而点亮或熄灭连接在该引脚上的 LED 灯。
这是单片机最基础的操作之一，旨在熟悉单片机的编程环境和引脚控制方式。
2、数码管显示利用单片机驱动数码管，实现数字的显示。
需要了解数码管的工作原理和驱动方式，通过编程控制数码管的段选和位选信号，显示不同的数字。
3、按键输入设计按键电路，通过读取按键的状态，实现对单片机系统的输入控制。
例如，通过按键切换不同的显示模式或控制其他外部设备。
4、定时器/计数器应用使用单片机的定时器/计数器功能，实现定时、计数等操作。
例如，设计一个定时闪烁的 LED 灯，或者通过计数器统计外部脉冲的个数。
5、串口通信实现单片机与计算机之间的串口通信，将单片机采集到的数据发送到计算机上进行显示和处理，或者接收计算机发送的指令对单片机系统进行控制。
四、实验原理1、单片机的基本结构单片机通常由中央处理器（CPU）、存储器（包括程序存储器和数据存储器）、输入输出接口（I/O 口）、定时器/计数器、中断系统等部分组成。
2、编程语言本次实验采用 C 语言进行编程。
C 语言具有简洁、高效、可移植性强等优点，非常适合单片机的开发。
3、引脚功能单片机的引脚分为电源引脚、时钟引脚、复位引脚、I/O 引脚等。
通过对这些引脚的合理配置和控制，可以实现各种功能。
4、数码管驱动原理数码管分为共阴极和共阳极两种类型。
通过控制数码管的段选和位选信号，可以使数码管显示不同的数字和字符。
5、按键检测原理按键通常采用上拉电阻或下拉电阻的方式连接到单片机的I/O 引脚。
单片机实验报告 附含说明书
第一章 DICE-5208K开发型单片机综合实验仪概述一、系统简介DICE-5208K型单片机实验系统由DICE-5208K开发型单片机综合实验箱、DICE-3000型仿真器、扩展卡和DICE-51仿真开发系统软件等组成。
是《MCS-51单片机原理与接口》、《单片机控制技术》、《C8051Fxxx高速SOC单片机原理及应用》、《EDA》、《VHDL硬件描述语言》、《CPLD/FPGA应用基础》等课程教学的配套实验设备。
新增加了几乎所有最实用、新颖的接口电路（如1 WIRE /I2C/SPI总线等）和通讯类接口实验（如USB2.0通讯/TCP/IP网络通讯/CAN总线/红外线收发等）。
可进行MCS-51、C8051F嵌入式单片机、CPLD/FPGA等课程的开放式实验教学。
二、主要特点1.该实验系统配置DICE-3000型高性能MCS-51硬件仿真器，64K数据空间，64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和用户CPU独立运行，上位仿真软件支持汇编、C语言、PL/M语言。
可运行于WIN98/2000/NT/XP操作系统平台。
2.实验系统带有ISP在线下载电路,学生在完成实验后可脱离仿真机和PC机独立运行学生自行设计的单片机系统。
（可在线编程AT89S51/52/53系列单片机）。
3.该实验系统可扩展C8051F020嵌入式实验开发模块, 并配有DICE-EC5型USB高速通讯仿真器，通过4脚的JTAG接口可以进行非侵入式、全速的在线系统调试、仿真；集成开发环境支持Silicon Labs IDE和KEIL C软件。
4.该实验系统可扩展CPLD/FPGA模块,并配有相应的并口下载电路,轻松变成一台EDA实验开发平台。
5.该实验系统可扩展“数控式电子演示装置”,该装置是本公司的专利产品,结合上位演示软件和USB接口,可为该实验系统扩展多达十五个生动、形象、复杂的实验,其中大部分是闭环实验,实验践性非常强。
单片机实训报告总结
单片机实训报告总结篇一：51单片机实训报告“51单片机”精简开发板的组装及调试实训报告为期一周的单片机实习已经结束了。
通过此次实训，让我们掌握了单片机基本原理的基础、单片机的编程知识以及初步掌握单片机应用系统开发实用技术，了解“51”单片机精简开发板的焊接方法。
同时培养我们理论与实践相结合的能力，提高分析问题和解决问题的能力，增强学生独立工作能力；培养了我们团结合作、共同探讨、共同前进的精神与严谨的科学作风。
此次实训主要有以下几个方面：一、实训目的1．了解“51”精简开发板的工作原理及其结构。
2．了解复杂电子产品生产制造的全过程。
3．熟练掌握电子元器件的焊接方法及技巧，训练动手能力，培养工程实践概念。
4．能运用51单片机进行简单的单片机应用系统的硬件设计。
5．掌握单片机应用系统的硬件、软件调试方法二、实验原理流水灯实际上就是一个带有八个发光二极管的单片机最小应用系统，即为由发光二极管、晶振、复位、电源等电路和必要的硬件组成的单个单片机。
它的电气性能指标：输入电压：~6V，典型值为5V。
可用干电池组供电，也可用直流稳压电源供电。
如图所示：本流水灯实际上就是一个带有八个发光二极管的单片机最小应用系统，即为由发光二极管、晶振、复位、电源等电路和必要的硬件组成的单个单片机。
三、硬件组成1、晶振电路部分单片机系统正常工作的保证，如果振荡器不起振，系统将会不能工作；假如振荡器运行不规律，系统执行程序的时候就会出现时间上的误差，这在通信中会体现的很明显：电路将无法通信。
他是由一个晶振和两个瓷片电容组成的，x1和x2分别接单片机的x1和x2，晶振的瓷片电容是没有正负的，注意两个瓷片电容相连的那端一定要接地。
2、复位端、复位电路给单片机一个复位信号（一个一定时间的低电平）使程序从头开始执行；一般有两中复位方式：上电复位，在系统一上电时利用电容两端电压不能突变的原理给系统一个短时的低电平；手动复位，同过按钮接通低电平给系统复位，时如果手按着一直不放，系统将一直复位，不能正常。
单片机实验报告
单片机实验报告班级：09050541学号：0905054116姓名：王昆鹏实验1 P1口实验一、实验目的：1．学习P1口的使用方法。
2．学习延时子程序的编写和使用。
二、实验设备：CPU挂箱、8051CPU模块三、实验内容：1．P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。
四、实验原理：P1口为准双向口，P1口的每一位都能独立地定义为输入位或输出位。
作为输入位时，必须向锁存器相应位写入“1”，该位才能作为输入。
软件延时，如果用c编程时，通过使用keil的软件模拟,调试观察子函数(delay)延时时间。
（具体延时可以自行设定）使用汇编语言的软件延时，可以计算其指令的周期数，大概估算其软件延时。
五、实验原理图：P1口输出、输入实验六、实验步骤：执行程序：P1.0～P1.7接发光二极管L1～L8。
七、程序框图：循环点亮发光二极管（具体延时可以自行设定）八、程序代码NAME T1_1ORG 0000HLJMP STARTORG 0030HSTART: MOV A,#0FEH //将1111 1110赋给A LOOP: RL A //A循环左移MOV P1,A //把A赋给端口P1LCALL DELAY //延时0.16sJMP LOOP //循环;延时函数DELAY: MOV R1,#200DEL1: MOV R2,#200DEL2: DJNZ R2,DEL2DJNZ R1,DEL1RETEND实验2 中断口实验一、实验目的：1．学习外部中断技术的基本使用方法。
2．学习中断处理程序的编程方法。
二、实验设备：CPU挂箱、8051CPU模块三、实验内容：通过设定两个中断使能和触发方式，并编写相应的中断服务子函数，改变led灯的变化情况。
当按下KEYBOARD的按键时8个led都灭，当把k1向上拉再复位后，4个led亮，4个灭。
四、实验原理：参考《单片机原理及接口技术》第三版，北京航空航天大学出版社。
单片机实验报告范文

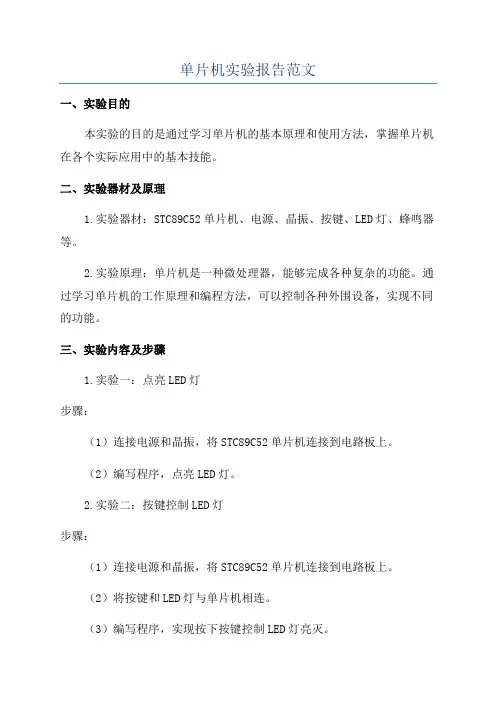

单片机实验报告范文一、实验目的本实验的目的是通过学习单片机的基本原理和使用方法，掌握单片机在各个实际应用中的基本技能。
二、实验器材及原理1.实验器材：STC89C52单片机、电源、晶振、按键、LED灯、蜂鸣器等。
2.实验原理：单片机是一种微处理器，能够完成各种复杂的功能。
通过学习单片机的工作原理和编程方法，可以控制各种外围设备，实现不同的功能。
三、实验内容及步骤1.实验一：点亮LED灯步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。
（2）编写程序，点亮LED灯。
2.实验二：按键控制LED灯步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。
（2）将按键和LED灯与单片机相连。
（3）编写程序，实现按下按键控制LED灯亮灭。
3.实验三：数码管显示步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。
（2）将数码管与单片机相连。
（3）编写程序，将数字输出到数码管上显示。
4.实验四：定时器应用步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。
（2）编写程序，实现定时器功能。
四、实验结果及分析1.实验一：点亮LED灯LED灯成功点亮，证明单片机与外部设备的连接正常。
2.实验二：按键控制LED灯按下按键后，LED灯亮起，松开按键后，LED灯熄灭。
按键控制LED 灯的效果良好，说明单片机的输入输出功能正常。
3.实验三：数码管显示数码管成功显示数字，说明单片机能够实现数字输出功能。
通过程序设计，可以实现数码管显示不同的数字。
4.实验四：定时器应用定时器正常运行，能够实现精确的定时功能。
通过调节定时器的参数，可以实现不同的定时功能。
五、实验总结通过本次实验，我们学习了单片机的基本原理和使用方法。
通过掌握单片机的编程技巧，我们能够实现各种复杂的功能，如控制LED灯、按键控制、数码管显示等。
这些技能对于日常生活和工程设计都具有很大的实用性。
在实验过程中，我们遇到了各种问题，如电路连接错误、程序编写错误等。
单片机原理及接口技术实验报告
单片机原理及接口技术实验报告一、引言单片机（Microcontroller）是一种集成为了处理器、存储器和各种接口电路的微型计算机系统。
它具有体积小、功耗低、成本低等优点，广泛应用于嵌入式系统、自动化控制、电子设备等领域。
本实验旨在深入了解单片机的原理和接口技术，并通过实验验证相关理论。
二、实验目的1. 理解单片机的基本原理和结构。
2. 掌握单片机与外部器件的接口技术。
3. 进一步培养实际操作能力和解决问题的能力。
三、实验仪器与材料1. 单片机开辟板2. 电脑3. 串口线4. LED灯5. 蜂鸣器6. 数码管7. 按键开关8. 电阻、电容等元件四、实验内容与步骤1. 单片机原理实验1.1 单片机的基本结构单片机由中央处理器（CPU）、存储器（RAM、ROM）、输入输出接口（I/O）、定时器/计数器、串行通信接口等组成。
通过学习单片机的基本结构，我们可以了解各个部份的功能和作用。
1.2 单片机的工作原理单片机的工作原理是指单片机在不同工作模式下的内部状态和运行规律。
通过学习单片机的工作原理，我们可以更好地理解单片机的工作过程，为后续的实验操作提供基础。
2. 单片机接口技术实验2.1 LED灯接口实验将LED灯与单片机相连，通过控制单片机的输出口电平，控制LED灯的亮灭。
通过实验，我们可以学习到单片机的输出接口的使用方法。
2.2 蜂鸣器接口实验将蜂鸣器与单片机相连，通过控制单片机的输出口电平和频率，控制蜂鸣器的声音。
通过实验，我们可以学习到单片机的输出接口的使用方法。
2.3 数码管接口实验将数码管与单片机相连，通过控制单片机的输出口电平和数据，显示不同的数字。
通过实验，我们可以学习到单片机的输出接口和数码管的使用方法。
2.4 按键开关接口实验将按键开关与单片机相连，通过检测单片机的输入口电平，实现按键的功能。
通过实验，我们可以学习到单片机的输入接口的使用方法。
五、实验结果与分析1. 单片机原理实验结果通过学习单片机的基本结构和工作原理，我们深入了解了单片机的内部组成和工作过程，为后续的接口技术实验打下了基础。
【报告】南邮单片机实验报告
【报告】南邮单片机实验报告一、实验目的本次南邮单片机实验旨在通过实际操作和实践，深入了解单片机的工作原理、编程方法以及其在实际应用中的功能实现。
通过完成一系列实验任务，提高我们对单片机系统的设计、开发和调试能力，为今后在电子信息领域的学习和工作打下坚实的基础。
二、实验设备1、单片机开发板2、计算机3、编程软件（如 Keil C51）4、下载器5、示波器6、万用表三、实验内容（一）点亮 LED 灯1、原理通过控制单片机的引脚输出高低电平，来控制连接在引脚上的 LED 灯的亮灭。
2、编程实现使用 C 语言编写程序，设置相应引脚为输出模式，并通过循环语句实现 LED 灯的闪烁效果。
3、调试与观察将程序下载到单片机中，观察 LED 灯的闪烁情况，使用示波器测量引脚的电平变化，以验证程序的正确性。
（二）数码管显示1、原理数码管由多个发光二极管组成，通过控制不同段的发光二极管的亮灭，可以显示不同的数字和字符。
2、编程实现编写程序，实现数码管的动态扫描显示，将需要显示的数字或字符转换为对应的段码，并通过定时中断实现动态刷新。
3、调试与观察下载程序后，观察数码管的显示效果，检查是否能够正确显示预定的数字和字符。
（三）按键控制1、原理按键连接到单片机的引脚，当按键按下时，引脚的电平发生变化，通过检测引脚电平的变化来实现按键的识别和响应。
2、编程实现设置引脚为输入模式，采用查询或中断的方式检测按键状态，根据按键的不同操作执行相应的功能。
3、调试与观察按下不同的按键，观察系统的响应是否符合预期，如 LED 灯的状态改变、数码管显示内容的变化等。
（四）温度传感器采集与显示1、原理使用数字式温度传感器（如 DS18B20）采集环境温度，传感器将温度转换为数字信号，单片机通过特定的通信协议读取温度数据。
2、编程实现编写驱动程序，实现与温度传感器的通信，读取温度值，并将其转换为合适的显示格式。
3、调试与观察将传感器置于不同的温度环境中，观察数码管或液晶显示屏上显示的温度值是否准确。
单片机实验报告总结
单片机实验报告总结单片机实验报告总结单片机实验心得体会单片机实验心得体会时间过得真快，不经意间，一个学期就到了尾声，进入到如火如荼的期末考试阶段。
在学习单片机这门课程之前，就早早的听各种任课老师和学长学姐们说过这门课程的重要性和学好这门课程的关键~~多做单片机实验。
这个学期，我们除了在课堂上学习理论知识，还在实验室做了7次实验。
将所学知识运用到实践中，在实践中发现问题，强化理论知识。
现在，单片机课程已经结束，即将开始考试了，需要来好好的反思和回顾总结下了。
第一次是借点亮LED灯来熟悉keil软件的使用和试验箱上器材。
第一次实验体现了一个人对新事物的接受能力和敏感度。
虽然之前做过许多种实验。
但依旧发现自己存在一个很大的问题，对已懂的东西没耐心听下去，容易开小差;在听老师讲解软件使用时，思路容易停滞，然后就跟不上老师的步骤了，结果需要别人再次指导;对软件的功能没有太大的热情去研究探索，把一个个图标点开，进去看看。
所以第一次试验相对失败。
鉴于此，我自己在宿舍下载了软件，然后去熟悉它的各个功能，使自己熟练掌握。
在做实验中，第二个问题应该是准备不充分吧。
一开始，由于没有课前准备的意识，每每都是到了实验室才开始编程，完成作业，导致每次时间都有些仓促。
后来在老师的批评下，认识到这是个很大的问题:老师提前把任务告诉我们，就是希望我们私下把程序编好。
于是我便在上机之前把程序编好，拷到U盘，这样上机时只需调试，解决出现的问题。
这样就会节约出时间和同学讨论，换种思路，换种方法，把问题给吃透。
发现、提出、分析、解决问题和实践能力是作为我们这个专业的基本素质。
三是我的依赖性很大，刚开始编程序时喜欢套用书上的语句，却对语句的理解不够。
于是当程序出现问题时，不知道如何修改，眼前的程序都是一块一块的被拼凑整合起来的，没法知道哪里错了。
但是编程是一件很严肃的事情，容不得半点错误。
于是便只能狠下决心，坚持自己编写，即使套用时，也把每条语句弄懂。
单片机实验报告
中国石油大学（北京）本科生实验报告学生姓名：学号：班级：过程时间：2010-12-26课程名称：单片机原理及应用总学时：48 教师：成绩：实验名称：实验七——直流数字电压表设计一、电路原理图二、源程序#include<reg51.h>sbit _st=P2^5; //定义AD启动位，_stsbit _eoc=P2^6; //定义AD结束位，_eocsbit _oe=P2^7; //定义AD使能位，_oesbit led0=P2^3; //定义数码管最低位，led0sbit led1=P2^2; //定义数码管第二位，led1sbit led2=P2^1; //定义数码管第三位，led2unsigned char ad_result=0;//定义AD转换结果变量，ad_resultunsigned char table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; //定义十进制显示字模数组，table[] void delay(unsigned int time){ //延时函数unsigned int j = 0;for(;time>0;time--)for(j=0;j<125;j++);}void disp(void){ //动态显示函数led2=0; //第三位数码清0P0=table[ad_result/100];//输出第三位的字模delay(10);//延时10msled2=1;//第三位位码置1led1=0;//第二位位码清0P0=table[(ad_result/10)%10];//输出第二位的字模delay(10);//延时10 msled1=1;//第二位位码置1led0=0;//最低位位码清0P0=table[ad_result%10];//输出最低位的字模delay(10);//延时10msled0=1;//最低位位码置1}void main(void){while(1){_st=0;//模拟启动时序，发出启动AD转换脉冲_st=1;_st=0;while(!_eoc==0);//查询EOC标志，若EOC=0，原地等待_oe=1;//若EOC=1，使能OE置1ad_result=P1;//读取AD转换结果_oe=0;//使能OE置0disp();//动态显示函数调用}}三、运行效果图四、软件延时长短对动态显示效果的影响当延时较短时，利用人的视觉暂留原理，可以同时看到三个数字同时显示，如上图1显示的133；当延时较长时，超出了人的视觉暂留范围，就只能看到一个数字，如上图2显示的9五、通用IO口接口方式与采用总线接口方式的差别。
单片机课程设计实验报告
单片机课程设计实验报告单片机课程设计实验报告引言单片机是嵌入式系统中常见的一种计算机芯片，具有体积小、功耗低、成本低等优势。
本次实验旨在通过单片机的应用设计，加深对单片机原理和应用的理解，并提升解决问题的能力。
实验目的本次实验的目的是设计一个简单的温度监测系统，通过单片机采集温度传感器的数据，并将数据显示在液晶显示屏上。
通过这个实验，我们可以掌握单片机的基本编程和电路连接方法，同时加深对温度传感器的原理和应用的理解。
实验原理1. 单片机基本原理单片机是一种集成电路，内部包含了CPU、内存、输入输出端口等功能模块。
通过编程，可以控制这些功能模块的工作，实现各种应用。
2. 温度传感器原理温度传感器是一种能够感知环境温度变化的器件，常见的有热敏电阻、热电偶等。
本次实验使用的是热敏电阻，其电阻值随温度的变化而变化。
实验材料1. 单片机开发板2. 温度传感器3. 液晶显示屏4. 连接线等实验步骤1. 连接电路将单片机开发板与温度传感器、液晶显示屏连接起来，确保电路连接正确无误。
2. 编写程序使用C语言编写单片机的程序，实现温度传感器数据的采集和液晶显示屏的显示。
程序的基本思路是通过单片机的模拟输入端口读取温度传感器的电阻值，然后将电阻值转换为温度值，并将温度值显示在液晶显示屏上。
3. 烧录程序将编写好的程序烧录到单片机开发板上，确保程序能够正常运行。
4. 实验测试将温度传感器放置在不同的环境中，观察液晶显示屏上的温度数值是否能够准确显示，并记录实验结果。
实验结果与分析经过实验测试，我们发现温度传感器能够准确地采集环境温度，并将温度数值显示在液晶显示屏上。
通过对比实际温度和显示温度的差异，我们可以评估温度传感器的准确性和精度。
实验总结通过本次实验，我们深入了解了单片机的基本原理和应用，掌握了单片机的编程方法和电路连接方法。
同时，我们也加深了对温度传感器的原理和应用的理解。
这些知识和技能对于今后的学习和工作都具有重要意义。
单片机实训实验报告
单片机实训实验报告课题：单片机实训院系：电子信息工程学院班级学号：姓名：指导老师：熊老师、罗老师日期：2011.6.10一、硬件系统1、自制单片机实验板由七部分组成：（1）.8路跑马灯（2）动态扫描共阳型数码管（3）4X4矩阵键盘（4）蜂鸣器（5）4路独立键盘（6）温度传感器（7）I2C通信方式的EEPROM芯片24C02二、Keil C u Vision2 简述与使用1.打开 u Vision22.新建工程：菜单【project】→【New Project】选择工程存放的路径，并输入工程文件名，然后点“保存”3.进入器件选择界面树列表框内选择“Atmel”→“AT89C52”，然后点“确定”完成器件选择。
4.编辑源程序：新建文件：菜单【File】→【new…】。
然后输入代码，编辑完成后菜单【File】→【Save】或【Save As…】把代码文件存入硬盘。
C源文件存为.C后缀，汇编源文件存为.a或.src后缀，并存放在同一个工程文件夹下。
5.加入源文件到工程中：在左边浮动窗口【File】选项卡里展开“Target 1”树，在“Source Group 1”上右键单击，弹出菜单，选【Add File to Group“Source Group 1”】，选择需要加入的源文件，点“Add”按钮加入，加入完成后按“Close”关闭。
6.设置编译选项：先选中左边浮动窗口【File】选项卡里“Target1“树节点，然后选菜单【Project】→【Options for Target “Target 1”】。
7.在弹出的“Options for Target “Target 1””对话框中选择[output]选项卡，勾选“Create HEX File”然后按“确定”完成设置。
8.按“F7”开始编译，编译成功后会在工程文件夹内生成.Hex目标文件生成的.hex文件就可以用来对AT89S52芯片进行编程和运行了。
单片机电子实习实验报告
一、实验目的1. 掌握单片机的基本工作原理和编程方法。
2. 熟悉常用单片机的硬件结构和接口。
3. 学习使用单片机进行简单的电子系统设计。
4. 培养动手能力和解决实际问题的能力。
二、实验仪器与设备1. 单片机实验板（含8051单片机、电源、按键、LED灯等）2. 示波器3. 万用表4. 电阻、电容、二极管等电子元件5. 编译器及调试软件三、实验内容1. 单片机最小系统搭建- 目的：学习单片机最小系统的构成和作用。
- 实验步骤：1. 将单片机插入实验板。
2. 连接电源、按键、LED灯等元件。
3. 使用示波器检测单片机的时钟信号。
- 实验结果：成功搭建单片机最小系统，时钟信号正常。
2. 按键控制LED灯- 目的：学习按键的读取和LED灯的控制。
- 实验步骤：1. 编写程序实现按键的读取。
2. 根据按键读取结果控制LED灯的亮灭。
- 实验结果：按键按下时LED灯亮，松开时LED灯灭。
3. 定时器中断控制LED闪烁- 目的：学习定时器中断的应用。
- 实验步骤：1. 编写程序设置定时器中断。
2. 在中断服务程序中控制LED灯闪烁。
- 实验结果：LED灯按照设定的频率闪烁。
4. 串口通信实验- 目的：学习串口通信的原理和应用。
- 实验步骤：1. 编写程序实现串口发送和接收。
2. 使用串口调试助手进行数据传输。
- 实验结果：成功实现串口通信，发送和接收数据。
5. 温度检测实验- 目的：学习使用温度传感器进行温度检测。
- 实验步骤：1. 连接温度传感器。
2. 编写程序读取温度传感器数据。
3. 将温度数据显示在LCD显示屏上。
- 实验结果：成功读取温度数据，并在LCD显示屏上显示。
四、实验总结通过本次单片机电子实习实验，我掌握了以下知识和技能：1. 单片机的基本工作原理和编程方法。
2. 常用单片机的硬件结构和接口。
3. 使用单片机进行简单的电子系统设计。
4. 串口通信、定时器中断、温度检测等应用。
在实验过程中，我遇到了一些问题，如程序调试、硬件连接等，通过查阅资料和请教老师，最终成功解决了这些问题。
单片机实验报告(相当不错,有具体实验结果分析哦)
学生姓名：学号：专业班级：实验类型：□ 验证□ 综合□ 设计□ 创新实验日期：实验成绩：实验一 I/O 口输入、输出实验地点：基础实验大楼A311一、实验目的掌握单片机P1口、P3口的使用方法。
二、实验内容以P1 口为输出口，接八位逻辑电平显示，LED 显示跑马灯效果。
以P3 口为输入口，接八位逻辑电平输出，用来控制跑马灯的方向。
三、实验要求根据实验内容编写一个程序，并在实验仪上调试和验证。
四、实验说明和电路原理图P1口是准双向口，它作为输出口时与一般的双向口使用方法相同。
由准双向口结构可知当P1口作为输入口时，必须先对它置高电平使内部MOS管截止。
因为内部上拉电阻阻值是20K～40K，故不会对外部输入产生影响。
若不先对它置高，且原来是低电平，则MOS管导通，读入的数据是不正确的。
本实验需要用到CPU模块（F3区）和八位逻辑电平输出模块（E4区）和八位逻辑电平显示模块（B5区）。
2学生姓名：学号：专业班级：实验类型：□ 验证□ 综合□ 设计□ 创新实验日期：实验成绩：五、实验步骤1）系统各跳线器处在初始设置状态。
用导线连接八位逻辑电平输出模块的K0 到CPU 模块的RXD（P3.0 口）；用8 位数据线连接八位逻辑电平显示模块的JD4B 到CPU 模块的JD8(P1 口)。
2）启动PC 机，打开THGMW-51 软件，输入源程序，并编译源程序。
编译无误后，下载程序运行。
3）观察发光二极管显示跑马灯效果，拨动K0 可改变跑马灯的方向。
六、实验参考程序本实验参考程序:；//******************************************************************；文件名: Port for MCU51；功能: I/O口输入、输出实验；接线: 用导线连接八位逻辑电平输出模块的K0到CPU模块的RXD（P3.0口）；；用8位数据线连接八位逻辑电平显示模块的JD2B到CPU模块的JD8(P1口)。
单片机实验报告范文
单片机实验报告范文单片机（Microcontroller）是指一种封装了微处理器（Microprocessor）、存储器和各种输入输出接口电路功能的集成电路。
单片机在电子设计与开发中有广泛应用，可以用于控制和监测各种系统和设备。
本实验报告将介绍在实验中使用单片机所进行的实验步骤和实验结果。
实验目的：1.理解单片机的基本工作原理和功能。
2.掌握单片机的编程和调试方法。
3.应用单片机实现简单的控制功能。
实验仪器和材料：1.单片机开发板2.计算机B数据线4.电源适配器5.LED灯6.麦克风模块7.温度传感器实验步骤：1.准备工作：将单片机开发板与计算机连接，接通电源适配器。
2.熟悉开发工具：安装单片机开发软件，并了解软件的基本功能。
3.学习编程语言：了解单片机的编程语言，例如C语言或汇编语言，并编写简单的程序。
4.硬件连接：将LED灯、麦克风模块和温度传感器连接至开发板的相应引脚。
5.编程实现：根据实验要求，编写相应的程序，控制LED灯、获取麦克风模块的声音信号或获取温度传感器的温度值。
7.实验结果：根据实验要求，记录LED灯的亮灭状态、麦克风模块的声音信号强度或温度传感器的温度数值。
实验结果：通过实验，我们成功地控制了LED灯的亮灭状态，获取了麦克风模块的声音信号强度和温度传感器的温度数值。
在编程实现过程中，我们学会了使用单片机编程语言，了解了一些常用的语法和函数。
在调试测试中，我们可以通过相关的输出或显示结果来判断程序的正确性，及时发现和修复错误。
实验总结：本实验通过单片机开发板和相应的硬件以及编程实现了简单的控制和监测功能。
通过实验，我们深入了解了单片机的基本工作原理和功能，并掌握了一些基本的编程和调试方法。
实验结果表明，我们成功实现了实验要求，并对单片机的应用有了更加深入的理解。
通过这次实验，我们不仅提高了动手实践能力，也增加了对科技发展的看法。
《单片机原理及应用》实验报告
《单片机原理及应用》实验报告一、实验目的本次实验旨在深入理解单片机的工作原理，掌握其基本的编程和应用方法，通过实际操作提高我们对单片机系统的设计和调试能力。
二、实验设备1、计算机一台2、单片机开发板一套3、下载线一根4、相关软件，如 Keil C51 等三、实验原理单片机是一种集成在一个芯片上的微型计算机，它包含了中央处理器（CPU）、存储器（ROM、RAM）、输入输出接口（I/O 口）等基本组件。
通过编写程序，可以控制单片机的各个引脚输出高低电平，实现对外部设备的控制和数据采集。
单片机的工作原理是基于时钟信号，按照程序指令的顺序依次执行操作。
程序通常使用 C 语言或汇编语言编写，经过编译后下载到单片机的存储器中，由单片机的 CPU 读取并执行。
四、实验内容1、点亮单个 LED 灯首先，我们将单片机的一个 I/O 口与一个 LED 灯相连。
通过编写程序，设置该 I/O 口输出高电平，使 LED 灯点亮；输出低电平，使 LED 灯熄灭。
程序代码如下：｀｀｀cinclude ＜reg51h> ／／包含 51 单片机的头文件void main(）｛P1_0 ＝ 1; ／／设置 P10 口为高电平，点亮 LED 灯while(1)；／／无限循环，保持 LED 灯常亮｝｀｀｀2、流水灯实验在这个实验中，我们使用多个 LED 灯，通过依次控制每个 LED 灯的点亮和熄灭，实现流水灯的效果。
程序代码如下：｀｀｀cinclude ＜reg51h>void delay(unsigned int i) ／／延时函数｛unsigned int j, k;for （j ＝ 0; j ＜ i; j+＋）for （k ＝ 0; k ＜ 125; k+＋）；｝void main(）｛unsigned char led ＝｛0xfe, 0xfd, 0xfb, 0xf7, 0xef, 0xdf, 0xbf, 0x7f}；／／定义 LED 灯的控制码unsigned char i;while （1)｛for （i ＝ 0; i ＜ 8; i+＋）｛P1 ＝ ledi; ／／依次输出控制码，点亮相应的 LED 灯delay(500)；／／延时一段时间｝｝｝｀｀｀3、按键控制 LED 灯我们将一个按键连接到单片机的一个I/O 口，通过检测按键的状态，控制 LED 灯的亮灭。
单片机并行口实验报告
单片机并行口实验报告实验二并行口实验报告班级：学号：姓名：教师：一、实验目的通过实验了解8051并行口输入方式和输出方式的工作原理及编程方法。
二、实验内容1、输出实验如图4-1所示。
以8031的P2口为输出口。
通过程序控制发光二极管的亮灭。
2、输入实验如图4-1所示。
以8031的P1口为输入口。
用开关向P1.0~P1.3输入不同的状态，控制P2口P2.4~P2.7发光二极管的亮灭。
3、查询输入输出实验如图1-1所示。
以8051的P1.6或P1.0为输入位，以P2口为输出，二进制计数记录按键的次数。
图1-1三、编程提示1、输出实验程序（1）设计一组显示花样，编程使得P2口按照设计的花样重复显示。
（2）为了便于观察，每一状态加入延时程序。
2、输入实验程序开关打开，则输入为1；开关闭合，则输入为0。
读取P1.0~ P1.3的状态，并将它们输出到P2.4~ P2.7，驱动发光二极管。
所以发光二极管L1~L4的亮灭应与开关P1.0~ P1.3的设置相吻合。
3、查询输入输出程序（1）编程计数P1.0按键次数，按键不去抖动。
（2）编程计数P1.6按键次数，按键不去抖动。
（3）编程计数P1.0按键次数，按键软件延时去抖动。
观察（1）、（2）、（3）、的结果。
四、实验器材计算机，目标系统实验板五、实验步骤1、在KEILC中按要求编好程序，编译，软件调试，生成.HEX文件。
2、断开电源，按图1-1所示，连好开关及发光二极管电路。
3、下载程序。
4、调试运行程序，观察发光二极管状态。
六、C源程序清单1、#include <STC12C5A60S2.h>#define uchar unsigned char#define ON 0#define OFF 1sbit led1=P2^0;sbit led2=P2^1;sbit led3=P2^2;sbit led4=P2^3;sbit led5=P2^4;sbit led6=P2^5;sbit led7=P2^6;sbit led8=P2^7;void delay1(void);void main(void){led1=led2=led3=led4=led5=led6=led7=led8=O FF;while(1){led1=led8=ON;delay1();led2=led7=ON;delay1();led3=led6=ON;delay1();led4=led5=ON;delay1();led1=led8=OFF;delay1();led2=led7=OFF;delay1();led3=led6=OFF;delay1();led4=led5=OFF;delay1();}}void delay1(void){uchar i,j,k;for(i=0;i<10;i++)for(j=0;j<100;j++)for(k=0;k<255;k++);}2、#include<STC12C5A60S2.H>#define uchar unsigned charsbit k8=P1^0; sbit k7=P1^1; sbit k6=P1^2; sbit k5=P1^3; sbit led5=P2^4; sbit led6=P2^5; sbit led7=P2^6; sbit led8=P2^7; void main(void) {while(1){if(!k8)led5=0;if(!k7)led6=0;if(!k6)led7=0;if(!k5)led8=0;if(k8)led5=1;if(k7)led6=1;if(k6)led7=1;if(k5)led8=1;}}3、（1）和（2）#include<STC12C5A60S2.H>#define uchar unsigned char sbit k8=P1^0;sbit k2=P1^6;void main(void){uchar num1,num2;n um1=0;num2=0;while(1){if(!k8){num1++;P2=~num1;}if(!k2){num2++;P2=~num2;}}}3、（3）#include<STC12C5A60S2.H>#define uchar unsigned charvoid delay(uchar);sbit k8=P1^0;sbit k7=P1^1;sbit k6=P1^2;sbit k5=P1^3;sbit k4=P1^4;sbit k3=P1^5;sbit k2=P1^6;sbit k1=P1^7;void main(void){uchar num;n um=0;while(1){if(!k3||!k4||!k5||!k6||!k7){num++;P2=~num;delay(100);}if(!k8){num=0;P2=~num;delay(100);}}}void delay(uchar k ){uchar x,y,z;for(x=k;x>0;x--)for(y=20;y>0;y--)for(z=250;z>0;z--);}七、总结对于这次的实验来说，还是不难的，因为看懂了图1-1后，在加上原来学过的C语言，所以这三个程序还是很容易搞定的，在按键去抖动的程序中，由于k1和k2和其他的键并不一样，这两个键在硬件上已经去抖动了，。
单片机实验报告
MOV TL1,#0F4H
MOV TH1,#0F4H
SETB TR1
DLAL:MOV SBUF,#99H
CHECK_99:JBC TI,WAIT_RSPS
JMP CHECK_99
WAIT_RSPS:JBC RI,CHECK_01
JMP WAIT_RSPS
CHECK_01:MOV A,SBUF
二．实验目的
(1)掌握中断系统的工作原理
(2)掌握中断向量的概念。
(3)学习外部中断的基本使用方法。
(4)学习外部中断的基本使用方法。
(5)学习中断处理程序的处理方法。
(6)掌握规范的程序设计方法。
三．实验元件
（1）AT89C51，LED-RED,RED-GREEN,BUTTON,RES
（2）AT89C51，LED-RED,BUTTON1，BUTTON2，RES
MOV TL0,#9CH
MOV TCON,#50H
MOV IE,#9AH
AJMP $
PINT0:MOV TL0,#9CH
CPL P1.0
RETI
PINT1:MOV TH0,#38H
CPL P1.1
RETI
END
（4）T0方式3 定时300us 输出占空比1/3矩形波查询方式
ORG 0000H
LJMP MAIN
D1:MOV R4,#255
D2:MOV R5,#255
D3:DJNZ R5,$
DJNZ R4,D2
DJNZ R3,D1
SETB P0.1
RETI
END
（2）INT0、INT1中断控制LED
ORG 0000H
LJMP MAIN
单片机实验报告(学期全部实验)
单片机程序设计实验报告姓名：学号：专业班级：第二节课：实验一：1357，2468位置的灯交替闪烁一实验要求1357，2468位置的灯交替闪烁。
二硬件连接图与结果三原理简述程序直接控制LED各位置的灯亮灭，时间间隔简单的用了一个延时的语句。
四程序#include<reg51.h>main (){int i;P0=0XAA; //1357四个灯亮for (i=0;i<=25000;i++); //延时程序P0=0X55; //2468四个灯亮for (i=0;i<=25000;i++); //延时程序}五所遇问题与解决方式程序比较简单，没有遇到问题。
实验二：流水灯一实验要求流水灯，一个接一个的灯亮，亮到最后一个后，全部的灯亮，然后重头开始。
二硬件连接图与结果三原理简述程序定义第一个位置的灯亮，通过一个时间间隔，运用一个循环移位程序转移到下一个灯，移位7次后全部的灯亮，最后定义整个循环。
时间间隔简单的用了一个延时的语句。
因为移位时是直接补0，发送低电平不亮，所以直接移位达到要求。
四程序//流水灯#include<reg51.h>main (){int i,j;while(1){P0=0X01; //第1个灯亮for (i=0;i<=30000;i++); //延时程序for(j=0;j<=7;j++) //移位循环程序{P0=P0<<1; //移位for (i=0;i<=30000;i++); //延时程序}P0=0xff; //全亮for (i=0;i<=30000;i++); //延时程序}}五所遇问题与解决方式程序比较简单，没有遇到问题。
实验三：跑马灯一实验要求一个接一个的灯亮，前面亮过的等依旧亮，直到最后一个灯，最后重新开始，循环。
二硬件连接图与结果三原理简述程序定义第一个位置的灯亮，通过一个时间间隔，运用一个循环移位程序转移到下一个灯，移位7次后全部的灯亮，最后定义整个循环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南昌大学实验报告
学生姓名：曾华兆学号：6110116078 专业班级：电子163班
实验类型：⃞验证⃞综合⃞设计⃞创新实验日期：2018.6.1 实验成绩：
实验七单片机串口通信实验
（一）实验目的
掌握单片机双机或多机通信工作原理，熟练掌握单片机通信编程。
掌握单片机定时器的初始化和定时模式编程。
（二）设计要求
串口全双工中断方式收发通讯。
串口设置为：115200/8/n/1。
通过单片机（或者是PC）向单片机发送数据，单片机收到后通过串口把收到的数据原样返回。
（三）实验原理
MCS-51 串行口的结构、原理及各种工作方式参阅教材相关内容。
本实验使用串行口工作方式 1，通过定时器 1（T1）产生波特率时钟，通过查询串行口收发中断标志 RI 和 TI 来判断单片机串行口数据收发的状态。
（四）实验设备
STC高性能单片机实验箱、电脑(软件：Keil uVision5、stc-isp-15xx-v6.86J）
（五）实验结果
（六）结果讨论与心得体会
本次实验中解决了如何判断数据是发送还是接收的问题和如何判断数据是否发送或接受完成的问题，通过实验中的讨论和研究书.上关于串行口的内容,我们通过中断标志位和循环很好的解决了这个问题。
这个实验让我认识到单片机中中断的巨大作用，它不仅可以省去很多繁琐的设计步骤，还可以帮助我们解决许多设计上的问题。
另外，我觉得这是一次较为综合性的实验，按键，消抖，数码管显示，定时，串行口中断，串行口数据的收发这些内容都在本次实验中体现出来了，也算是让我们进行了一个小复习，让我们站在一个更高的平台上去编写程序。
（七）附录：实验源代码
AUXR EQU 08EH
P1M0 EQU 91H
P1M1 EQU 92H
P4 DATA 0C0H
P5 DATA 0C8H
P_HC595_SER BIT P4.0 ;
P_HC595_RCLK BIT P5.4 ;
P_HC595_SRCLK BIT P4.3 ;
LED8 DATA 30H ;
display_ index DATA 38H ; ORG 0000H
AJMP MAIN
ORG 000BH
LJMP Timer0_Interrupt
ORG 0023H
LJMP Serial_ ISR
ORG 0100H
MAIN:LCALL LED_INIT MOV display_ index, #7
MOV TL0,#0BFH
MOV TH0,#0FFH
MOV SCON,#50H
//ANL AUXR,#0BFH
MOV AUXR,#00H
MOV TMOD,#00H
MOV TL1,#0FEH
MOV TH1,#0FFH
CLR ET1
SETB ET0
SETB TR0
SETB TR1
SETB ES
SETB EA
CLR TI
CLR RI
KEY_UP:
LCALL KS
JNZ S1
AJMP KEY_UP
S1: LCALL DELAY_10MS LCALL KS
JNZ S2
AJMP KEY_UP
S2: MOV R2,#0FEH
MOV R4,#00H
S3: MOV P0,R2
JB P0.4,L1
MOV A,#0
AJMP LK
L1: JB P0.5,L2
MOV A,#4
AJMP LK
L2: JB P0.6,L3
MOV A,#8
AJMP LK
L3: JB P0.7,NEXT
MOV A,#12
LK: ADD A,R4
MOV SBUF,A
MOV B, #10
DIV AB
MOV LED8+6, A ;
MOV LED8+7, B
NEXT:INC R4
MOV A,R2
JNB ACC.3,S4
RL A
MOV R2,A
AJMP S3
S4:LCALL KS
JNZ S4
AJMP KEY_UP
KS:MOV P0,#0F0H
MOV A,P0
XRL A,#0F0H
RET
DELAY_10MS:
MOV R5,#2
DELAY10MS1:
MOV R6,#250
DJNZ R6,$
DJNZ R5,DELAY10MS1
RET
T_ Display:
DB 03FH,006H,05BH,04FH,066H,06DH,07DH,007H,07FH,06FH T_COM:
DB 001H,002H,004H,008H,010H,020H,040H,080H
F_Send_595:
MOV R2, #8
L_Send_595_Loop:
CLR C
RLC A
MOV P_HC595_SER,C
SETB P_HC595_SRCLK
CLR P_HC595_SRCLK
DJNZ R2, L_Send_595_Loop
RET
PTR, #T_COM
MOV A,F_ DisplayScan:
MOV D display_ index
MOVC A, @A+DPTR
CPL A
LCALL F_Send_595
MOV DPTR, #T_ Display
MOV A, display_ index
ADD A, #LED8
MOV R0, A
MOV A, @R0
MOVC A, @A+DPTR LCALL F_Send_595
SETB P_HC595_RCLK CLR P_HC595_RCLK
DEC display_ index
MOV A, display_ index CJNE A,#5,F_DisplayScan MOV display_ index, #7; RET
LED_INIT: MOV LED8,#0 MOV LED8+1,#0
MOV LED8+2,#0
MOV LED8+3,#0
MOV LED8+4,#0
MOV LED8+5,#0
MOV LED8+6,#0
MOV LED8+7,#0
RET
Serial_ ISR: JB RI,R_DATA JB TI,T_DATA SJMP ISR_OUT
T_DATA: CLR TI
SJMP ISR_OUT
R_DATA: CLR RI
MOV A,SBUF
PUSH ACC
MOV B,#16
DIV AB
MOV LED8+6, A
MOV LED8+7, B
POP ACC
MOV SBUF,A
ISR_OUT: RETI
Timer0_Interrupt:
PUSH PSW
PUSH ACC
LCALL F_ DisplayScan POP ACC
POP PSW
RETI。
