光控路灯电路集锦
一种路灯自动光控开关电路

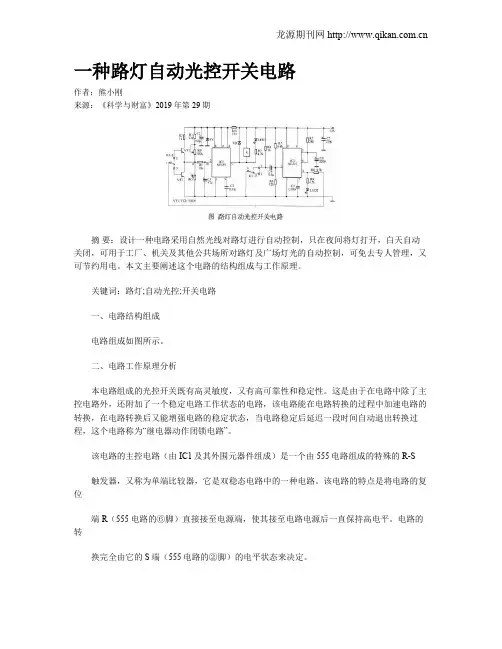

一种路灯自动光控开关电路作者：熊小刚来源：《科学与财富》2019年第29期摘要：设计一种电路采用自然光线对路灯进行自动控制，只在夜间将灯打开，白天自动关闭，可用于工厂、机关及其他公共场所对路灯及广场灯光的自动控制，可免去专人管理，又可节约用电。
本文主要阐述这个电路的结构组成与工作原理。
关键词：路灯;自动光控;开关电路一、电路结构组成电路组成如图所示。
二、电路工作原理分析本电路组成的光控开关既有高灵敏度，又有高可靠性和稳定性。
这是由于在电路中除了主控电路外，还附加了一个稳定电路工作状态的电路，该电路能在电路转换的过程中加速电路的转换，在电路转换后又能增强电路的稳定状态，当电路稳定后延迟一段时间自动退出转换过程，这个电路称为“继电器动作闭锁电路”。
该电路的主控电路（由IC1及其外围元器件组成）是一个由555电路组成的特殊的R-S触发器，又称为单端比较器，它是双稳态电路中的一种电路。
该电路的特点是将电路的复位端R（555电路的⑥脚）直接接至电源端，使其接至电路电源后一直保持高电平。
电路的转换完全由它的S端（555电路的②脚）的电平状态来决定。
IC2与其外围元器件组成主控电路的附加电路，也就是“继电器转换锁定电路”，该电路是一个由555电路组成的单稳态电路。
在平时，NE555 （IC2）的②脚在R4～R6的偏置下为高电平。
又由于它的⑥脚通过R7连接至电源端，也为高电平。
因此单稳态电路IC2处于稳态，输出端③脚输出低电平。
IC2的输出状态又通过R8及继电器Kl-l的触点控制着VT1或VT2的工作状态，实现电路的加速转换与稳定过程。
该电路受继电器触点Kl-2在转换过程输入的负向脉冲的触发而翻转，翻转后输出端③脚输出高电平，并通过R8及Kl-l加至VT1或VT2的基极。
.这时电路进入暂稳态延时过程，电源通过R7向C6充电，这一充电过程即电路转换后的稳定过程。
按照电路中R7与C6的数值计算，约等于8分钟，8分钟后C6充电电压上升至2VDD/3，电路再翻转，输出端恢复低电平。
太阳能路灯控制器电路图
太阳能路灯控制器电路图2010-11-14 14:00太阳能路灯控制器电路图1 •工作原理电路原理见图1所示。
该电路由以U5为核心组成的蓄电池过充电控制电路、以 U 4A 〜U4D 为核心组成的蓄电池电压指示电路 及显示电压按钮开关KS1电路、以U1B 组成的蓄电池过放电控制电路、以 U1A 组成的开灯检测控制电路、以 U2组成的开灯及延时 熄灯及二次开灯定时控制电路，以及以控制三极管 Q2驱动继电器组成的输出控制电路等组成。
现分别介绍如下。
(1) 过充电、过放电检测保护部分太阳能电池组件板或阵列由插口CZ1的①脚输入，加至防反充电二极管 D2的正极.D2的负I w JSU 起 1*01CH-严*案：尉吟“300■、叱则剤［浏q 辅L叶a £ifif极接12V蓄电池的正极，即CZ1的③脚。
控制器在初始上电时，由于C4的作用使U5②脚为低电平，③脚输出高电平，Q7导通；Q8 截止，允许太阳能电池给蓄电池充电。
当蓄电池所充的电压小于14 ．4V 时，由R13 、(R38 十R39) 组成的串联分压电路送至U5 ②、⑥电压低于2 / 3 U5的供电电压时，即小于6V,电路维持充电状态；随着充电时间的延长，蓄电池电压逐渐升高，当U5②、⑥的电压高于2 / 3 U5供电电压时，U5③脚输出低电平，Q7截止、Q8导通，给太阳能电池板泄放电流，停止对蓄电池充电。
在U5③脚输出低电平的状态下，其⑦脚导通，相当于将1140并入电路中。
此时电路的分压比为：R38+ R39 // R40/IRI3+(R38+R39) // R40，不难算出，当蓄电池电压低于设定值13V时•电路状态再次翻转，U5③脚输出高电平，允许蓄电池充电。
(2) 开灯检测方法与控制太阳能电池板是一个很好的光敏元件，其输出电流、电压能随着接受光的强度和照度变化而变化，本控制器就是利用这一原理实现开、关灯控制的。
太阳能电池板PVin输入电压经R5、R6串联分压后；加至运放U 1A②脚，其③脚接于R9、R8+VR的分压点上。
简易光控路灯电路（1）
简易光控路灯电路（1）发布: | 作者: | 来源: dengzhiyu | 查看:8756次 | 用户关注：相关元件PDF下载：MCR100-8如图所示是一个简单易作的光控路灯电路，只要夜幕来临，电灯自动点亮，白天，灯自行熄灭。
该电路具有软启动功能，因为夜幕降临时，自然光线是逐渐缓慢变弱的，所以光敏电阻RL的阻值是逐渐变大，VT门极电平也是逐渐升高。
故晶闸管由关断变为开通是经历一个微导通与弱导通阶段，所以电灯E 有一个逐渐变亮的软启动过程。
相关元件PDF下载：MCR100-8如图所示是一个简单易作的光控路灯电路，只要夜幕来临，电灯自动点亮，白天，灯自行熄灭。
该电路具有软启动功能，因为夜幕降临时，自然光线是逐渐缓慢变弱的，所以光敏电阻RL的阻值是逐渐变大，VT门极电平也是逐渐升高。
故晶闸管由关断变为开通是经历一个微导通与弱导通阶段，所以电灯E有一个逐渐变亮的软启动过程。
收藏此页|推荐给好友|更多精彩本页面信息由华强电子网用户提供，如果涉嫌侵权，请与我们客服联系，我们核实后将及时处理。
上一篇：基于TMS320C6455的DSP加载模式研究下一篇：Atmel推具有64位嵌入式加密引擎的RFID设备相关阅读•08-02[解决方案]三菱伺服驱动器的警报代码大全•08-02[电路图]步进电机驱动器接线图•08-02[解决方案]伺服驱动器维修经验总结-安川伺服驱动器报警代码大全•08-02[解决方案]伺服驱动器维修攻略-最全的伺服驱动器维修方法大全•08-02[电路图]igbt驱动电路-igbt驱动原理图•08-02[电路图]国产漆包线规格表•08-02[电路图]简单的电池电平指示器电路图•08-02[电路图]用uPC1342V驱动的110W发烧功放。
光控路灯自动控制器电路图
光控路灯自动控制器电路图：路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。
适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。
工作原理如图所示。
接通220v交流电源，电容C4两端将获得十12v直流电压。
天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。
继电器KMl未通电，KMl的触点2—3闭合。
交流继电器KM2路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。
适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。
工作原理如图所示。
接通220v交流电源，电容C4两端将获得十12v直流电压。
天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。
继电器KMl未通电，KMl的触点2—3闭合。
交流继电器KM2通电工作．KM2的触点l—2、4—5闭合，发光二极管vD3显示$情号指示，照明灯H自动燃亮。
天亮时，RG呈低阻，VT1获基极电流而导通，其射松输出高电位使vT2饱和导通。
kMl动作，KMl的触点2—3断开，KM2断电而释放，KM2的触点2-3闭合，4-5断开，vD3将显示绿色信号指示，路灯H自动熄灭。
其中，电阻R1，电容c1起延时作用，以防止夜间闪电干扰而导致电路误下作。
R2为限流电阻。
电阻R3、电位器RP为vTl的偏置电阻，调节P可改变vTl、vT2的导通电压。
二极管vDl为保护二极管。
电容c2用于消除继电器KMl的吸合及释放可能产生的抖动现象。
电阻R5、电容c3为消火花电路。
二极管vD2、电容c4为半波电流。
声光控路灯电路

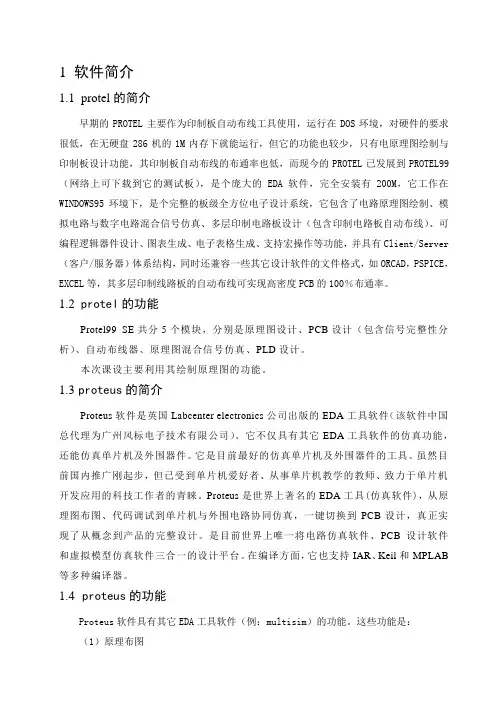

1 软件简介1.1protel的简介早期的PROTEL主要作为印制板自动布线工具使用，运行在DOS环境，对硬件的要求很低，在无硬盘286机的1M内存下就能运行，但它的功能也较少，只有电原理图绘制与印制板设计功能，其印制板自动布线的布通率也低，而现今的PROTEL已发展到PROTEL99（网络上可下载到它的测试板），是个庞大的EDA软件，完全安装有200M，它工作在WINDOWS95环境下，是个完整的板级全方位电子设计系统，它包含了电路原理图绘制、模拟电路与数字电路混合信号仿真、多层印制电路板设计（包含印制电路板自动布线）、可编程逻辑器件设计、图表生成、电子表格生成、支持宏操作等功能，并具有Client/Server （客户/服务器）体系结构，同时还兼容一些其它设计软件的文件格式，如ORCAD，PSPICE，EXCEL等，其多层印制线路板的自动布线可实现高密度PCB的100％布通率。
1.2 protel的功能Protel99 SE共分5个模块，分别是原理图设计、PCB设计（包含信号完整性分析）、自动布线器、原理图混合信号仿真、PLD设计。
本次课设主要利用其绘制原理图的功能。
1.3proteus的简介Proteus软件是英国Labcenter electronics公司出版的EDA工具软件（该软件中国总代理为广州风标电子技术有限公司）。
它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。
它是目前最好的仿真单片机及外围器件的工具。
虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。
Proteus是世界上著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。
是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台。
在编译方面，它也支持IAR、Keil和MPLAB 等多种编译器。
光声控灯电路图大全(八款光声控灯电路设计原理图详解)【可编辑全文】

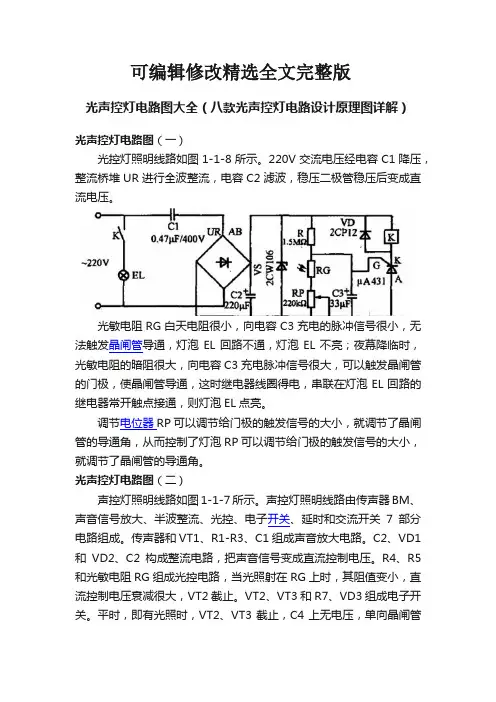

可编辑修改精选全文完整版光声控灯电路图大全（八款光声控灯电路设计原理图详解）光声控灯电路图（一）光控灯照明线路如图1-1-8所示。
220V交流电压经电容C1降压，整流桥堆UR进行全波整流，电容C2滤波，稳压二极管稳压后变成直流电压。
光敏电阻RG白天电阻很小，向电容C3充电的脉冲信号很小，无法触发晶闸管导通，灯泡EL回路不通，灯泡EL不亮；夜幕降临时，光敏电阻的暗阻很大，向电容C3充电脉冲信号很大，可以触发晶闸管的门极，使晶闸管导通，这时继电器线圈得电，串联在灯泡EL回路的继电器常开触点接通，则灯泡EL点亮。
调节电位器RP可以调节给门极的触发信号的大小，就调节了晶闸管的导通角，从而控制了灯泡RP可以调节给门极的触发信号的大小，就调节了晶闸管的导通角。
光声控灯电路图（二）声控灯照明线路如图1-1-7所示。
声控灯照明线路由传声器BM、声音信号放大、半波整流、光控、电子开关、延时和交流开关7部分电路组成。
传声器和VT1、R1-R3、C1组成声音放大电路。
C2、VD1和VD2、C2构成整流电路，把声音信号变成直流控制电压。
R4、R5和光敏电阻RG组成光控电路，当光照射在RG上时，其阻值变小，直流控制电压衰减很大，VT2截止。
VT2、VT3和R7、VD3组成电子开关。
平时，即有光照时，VT2、VT3截止，C4上无电压，单向晶闸管VTH截止，灯泡EL不亮。
在VTH截止时，直流高压经R9、VD4降压后加到C6上端，对C6充电，当充到12V后VS击穿确保C6上的电压不超过15V。
当没有光照射到RG上时，RG阻值很大，对直流控制电压衰减很小，VT2、VT3导通，VD3也导通，C4、C5开始充电，电压徐徐上升。
R8、C4和单向晶闸管VTH组成延时和交流开关。
C4通过R8将直流触发电压加到VTH门极，VTH导通，继电器K线圈得电，串在EL支路的继电器K常开触点接通，灯泡EL点亮。
灯泡点亮的时间长短由C4、R8的参数决定，按电路图1-1-7所给出的元器件数值，在灯泡点亮约40S后，VTH截止，灯EL熄灭。
WHT8778光控路灯电路
WHT8778光控路灯电路
WHT8778光控路灯电路
本例介绍的光控路灯，具有自动开关功能，可用于街道、楼道、建筑施工工地等公共场合的夜间照明。
电路工作原理
该光控路灯电路由电源电路和光控电子开关电路组成，如图所示。
电源电路由整流二极管VDl-VD4、限流电阻器Rl和稳压二极管VSl 组成。
光控电子开关电路由电阻器R2、R3、光敏晶体管RC、电子开关集成电路IC、稳压二极管VS2和晶闸管VT组成。
交流220V电压经Rl限流降压及VSl稳压后，产生+l2V电压。
该
+l2V电压一路直接加至IC的l脚;另一路经R2和RG分压及VS2钳位处理后，为IC的5脚提供触发电压。
白天，RG受光照射而呈低阻状态，使IC的5脚为低电平，IC内部的电子开关处于关断状态，2脚、3脚输出低电平，VT截止，路灯EL不亮。
夜晚，RG无光照射而变为高阻状态，使IC的5脚变为高电平，IC内部的电子开关接通，2脚、3脚输出高电平，使VT受触发而导通，EL 点亮。
元器件选择
Rl选用1/2W金属膜电阻器;R2和R3均选用1/4W金属膜电阻器。
RG选用亮阻小于lkΩ、暗阻大于lMΩ的光敏电阻器。
VSl选用lW、l2V的硅稳压二极管，例如1N4742等型号;VS2选用1/2W、3V的硅稳压二极管，例如lN5987B等型号。
VDl-VD4均选用1N4007型硅整流二极管。
VT选用耐压值为400V的双向晶闸管，其电流容量视路灯总功率而定。
IC选用TWH8778或QT3353型电子开关集成电路。
光控路灯电路集锦
如图所示是一个简单易作的光控路灯电路，只要夜幕来临，电灯自动点亮，白天，灯自行熄灭。
该电路具有软启动功能，因为夜幕降临时，自然光线是逐渐缓慢变弱的，所以光敏电阻rl的阻值是逐渐变大，vt门极电平也是逐渐升高。
故晶闸管由关断变为开通是经历一个微导通与弱导通阶段，所以电灯e有一个逐渐变亮的软启动过程。
如图所示是一种简易的光控开关。
在一些公共场所，如楼道、路灯等装上自动光控开关，不仅方便而且也节电。
它在天黑时会自动开灯，天亮时自动熄灭。
调节4.7MΩ电位器，可适用于不同型号的光敏电阻及在一定的条件(黑暗程度)下亮灯。
如图所示的光控路灯，电路简单，使用方便，且流过灯泡的电流为全波交流电，所以电灯处于正常发光状态。
其亮度要比半压供电要亮得多，而且电子电路与灯泡采用二线制接法，以简化安装如图所示是一个性能较好的采用单向晶闸管的简易光控路灯电路。
vdp为光敏二极管，白天它呈低电阻，阻值≤1kω，三极管vt2截止，晶闸管vt1因门极无触发电流而处于关断态，路灯e不亮。
夜晚，vl无光照射呈高电阻，阻值≥ 100kω，vt2导通，发射极可输出正向触发电流流经vt1的门极，使vt1开通，e点亮发光。
调节rp可使电路在需要开灯的光照度下使灯e点亮。
该电路设置了稳压管vs，使电路工作比较稳定可靠。
电路安装时，光敏二极管vdp同样应注意避免灯e 的自身光线照射。
如图所示是一个采用双向晶闸管制作的光控路灯电路，且它也采用二线制接法，所以安装比较简便。
白天，光敏电阻器rl因受自然光线照射，rl呈现低电阻，它与r1分压后，获得的电压低于双向触发二极管vdh的折转电压，故双向晶闸管vth阻断，电灯e不亮。
当夜幕来临时，rl上分得电压逐渐升高，当高于vdh的折转电压时，vth开通，路灯e点亮。
该电路具有软启动过程，有利于延长灯泡的使用寿命。
增减r1的阻值可以改变电路的光控灵敏度，但一般情况下可以不必调整。
vdh可用转折电压为20～40v的双向触发二极管，如2cts、db3型等。
路灯自动控制电路
路灯自动控制电路路灯是校园的一道风景，也是校园照明不可缺少的设施。
目前很多的学校还要采用人工控制方式来控制路灯的开关，因为控制人员和控制开关一般处于室内，所以就难免出现了路灯早开、晚开、早关、晚关等一系列问题。
这不仅仅影响了全校师生的工作活动，同时也会造成电能浪费。
为了能在适当的时候打开路灯为师生服务同时使控制智能化更安全化，应使用自动控制装置。
本设计采用光敏电阻和通用集成运放LM324作为光照强度传感器，当光照强度变化的时候光敏电阻的阻值也跟着变化，从而使LM324的输入电压变化，当变化到一定值的时候LM324的输出会产生突变，利用LM324的输出去控制继电器，从而达到控制路灯的目的。
然后利用数电集成电路制作一个时钟电路,时钟定时电路可以控制半夜灯，即是凌晨时候只点亮50%的路灯，而且路灯功耗降低到原来的70%。
时钟定时电路同时还具有控制路灯系统的功能，这样就有了故障保护，保证了夜间照明。
本设计还具有路灯工作时间计时功能、定时时间可调等功能，是多功能路灯自动控制电路，能满足校园照明等需要。
电源部分整流滤波各种电子电路都要求用稳定的直流电源供电，由整流滤波电路可输出较为平滑的直流电压。
整流部分采用桥式整流，使用1N4001硅整流二极管。
其最高反向工作电压(峰值)为50V，最大整流电流为1A，正向压降小于等于1V，反向电流小于5uA。
因此整流二极管1N4001能满足电路的需要。
本设计采用3300uF有极性电容进行信号滤波。
直流稳压表1 7806三端稳压器的参数(Ci=0.33μF,C。
=0.1μF, Ta=25℃ )输出电压范围（v）最大输入电压（V）最大输出电流（A）△V0(温度变化引起)（mV/℃）器件压降(Vi-V0)（V）输出电阻MΩ5.75~6.25 35 1.5 ±0.7(I0=50OmA)2~2.5(I0=lA) 17本设计采用大部分CMOS集成CD4000系列集成块，它们的供电电压允许在+3～+18V范围内，还有整个电路运行所需要的最大电流是500mA，最大输出电阻远小于17mΩ。
自动光控制路灯电路设计(已实现)
电子线路课程设计题目路灯控制器设计专业班级09物电电信一班学生姓名徐旷怡陈梦达周吉指导教师张丹二O一二年十一月路灯控制器的设计设计说明：安装在公共场所或道路两旁的路灯，通常是随环境的亮和暗而自动的关断和开启或者自身亮度，同时可以对消耗的电功率进行测量。
实验时用1W白光LED （3.3V@300mA）代替路灯，用调光台灯替代环境光线变化。
（LED采用恒流供电，电流变化可以与LED亮度的变化约为线性变化。
）设计要求：基本部分1、自制电路供电的稳压电源；2、LED采用恒流供电。
3、该控制器具有环境亮度检测和控制功能，当处于暗（亮）环境下能够自动开（关）灯，为了演示方便，在现场演示时，当调光台灯（模拟自然光）较暗（较亮）时相当于暗环境（亮环境），此时另一个白光LED（模拟路灯）将被点亮（熄灭），以此实现光控功能。
发挥部分1、设计一个环境光线检测器，其输出电压能随光线近线性变化；2、受控的LED灯能随环境光线的明暗变化调整亮度，使在LED灯光照射范围内的光照强度保持恒定。
一、设计方案为了实现LED灯随环境光线的明暗变化调节亮度，我们使用了光敏三级管3DU33和运算放大器构成的基本电路。
通过光敏三级管得感光特性控制第一级运算放大器的输入电压，然后通过反馈来调节LED灯的明暗变化。
实现该电路的电路原理图如下：图1二、原件清单三、电路原理我们设计的电路原理图可以分为三个组成部分：电压控制电路，运算放大器比较电路和电流负反馈电路。
1、运算放大器比较电路如图2，电压控制电路是根据3DU33的感光特性来控制支路电压值得变化。
当有光照（1000lx）的情况下流过光敏三极管的光电流有10mA，这时电阻R1(1k)就会分得大部分电压，于是支路的电压就很小甚至为零；反过来，当环境光线不充足时，流过光敏三极管的暗电流只有几十微安，这时电阻R1分压就会降低，支路就会获得更大的电压。
通过光敏三极管的特性进行线性分压，从而能很好的控制运算放大器输入电压的变化来调节LED灯。
基于NE555构成的光控路灯电路设计
基于NE555构成的光控路灯电路设计一、电路设计1、实现功能简介：通过NE555定时器和由滑动变阻器等效的光敏电阻等构成简单电路实现路灯的智能化控制，使其白天熄灭，晚上自动点亮。
2、电路原理图：3、电路工作原理：该光控自动路灯的电路是电容C1、C2和二极管D1~D4组成电容降压，桥式整流电路，1R、R2为泄放电阻，稳压二极管D7将前级整流过的电压稳定在12V左右，以此作为NE555的工作电压，C3为电源滤波电容，能有效的抑制整流电压波纹，得到平滑的直流电压。
电路中NE555接成双稳态电路。
R3等效为光敏电阻，和电位器组成简单的分压器。
NE555的2脚和6脚接白天光敏电阻阻值大约为1KΩ，3脚输出端为低电位，电位器不工作，路灯不亮。
当夜幕降临时，光敏电阻因为接收光照减少而呈现高阻态。
当2、6脚电位在三分之一电源电压以下时双稳态电位器被置位，3脚输出高电位，继电器导通从而使路灯导通发光。
通过调节电阻R4可以改变光敏电阻灵敏度，当R4减小时，则路灯亮刚亮时R3临界电阻也减小，即在外界光强较强时路灯就亮，灵敏度提高。
同理当电阻R4增大时，灵敏度降低。
C4为滤波电容，用以提高5脚电位的稳定性。
二极管D5并在继电器线圈两端，可以保护集成电路不受线圈自感电动势作用而损坏。
二、电路仿真结果：经过测试，当电阻R4为150k Ω时，R3为高阻值时3脚输出端为高电平，输出端由高电位跳变为低电位时R3阻值为50k Ω，R3为低阻时3脚输出端输出低电平，并且输出端由低电平跳变为高电平时R3阻值为200k Ω。
则：VV V T 91215050150=∙⎪⎭⎫ ⎝⎛+=+VV V T 512150200150≈∙⎪⎭⎫⎝⎛+=-V V V V T T T 4=-=∆-+理论值：VV V CC T 832=∙=+V V V CC T 431=∙=-V V V V T T T 4=-=∆-+示波器测量各点波形如下：图二图三图四经过查找资料，白天光敏电阻阻值大约为1KΩ，晚上为200KΩ以上，因此所设计电路能实现设计要求。
声光控电路大全
声控、光控大全一、易光控路灯电路1.介绍的光榨路灯，电路简单，使用方便，且流过灯泡的电流为全渡交流电，所以电灯处于正常发光状态。
其亮度要比E剜介绍的半压供电要亮得多，而且电子电路与灯泡采用二线制接法，以简化安装。
220V交流电经VD1—VD4整流加在晶闸管VT的阳极与阴极之间，为晶闸管开通提供了必要的正向电压。
VT的开通是否还受(R+RP)与Rl,的分压比控制，白天自然光线较强，RL呈低电阻，分压比较小，VT f J极为低电平，VT处于关断状态，灯F不亮；当夜幕来临时，照射在R1。
的光线较弱．RL呈现高电阻，分压比加大，就为VT提供了较高的止向触发电压，故VT开通，路灯F即点亮发光。
调节微调电阻RP的阻值，因改变分压比大小，战nf调节电路的光控灵敏度。
2.3.是个性能较好的采用单向品闸管的简易光控路灯电路。
VDP为光敏二极管，白天它呈低电阻，阻值≤ikfl，三极管VT2截止，品闸管VT1因门极无触发电流而处于关断忐，路灯E不亮。
夜晚，VL无光照射呈高电阻，阻值≥iO。
kfl，VT2导通，发射极可输出正向触发电流流经vri的f J极，使VTL开通，F点亮发光。
稠节RP可使电路在需要开灯的光照度F使灯E点亮。
本电路设置了稳压管vS，使电路上作比较稳定可靠。
电路安装时，光敏二极管VDP同样应注息避免灯E的自身光线照射。
4.是一个采用般向晶闸管制作的光控路灯电路．且它也采用二线制接法，所以安装比较简便。
白天，光敏电阻器R1_因受自然光线照射．RT。
呈现低电阻，它与R，分压后，获得的电压低于烈向触发二极管VDH的折转电压，战烈向晶闸管VTH阳断，电灿E不亮。
当夜幕来临时，RI上分得l乜压逐渐州高，当高于VDH的折转电压时，VT11开通，路灯F点亮。
本电路也具有软启动过程，有利于延长灯泡的使用寿命。
增减R,的阻值可以改变电路的光控灵敏度，但一般情况下可以不必调桔。
VDH可用折转电压为26 -40V的双向触发二极管，如2CTS、DH3型等。
路灯控制器电路图
路灯控制器电路图
工作原理：如图1所示。
当光照度逐渐减弱，光敏电阻的电阻值逐渐增大，A点电压随Cds的增大而降低，B点电压亦随之下降。
当B点电压降至IC的下限电压VIL即
1/3VCC时，IC的第三脚输出由原来的低电位变为高电位，推动三极管C、E导通，使得原本是NC继电器切换到NO 绿灯亮起。
如果此时光照度的波动引起B点电压在1/3VDD 上下波动，因不能达到2/3VDD，即IC 的上限电压VIH，所以IC的第三脚输出保持不变，即使此时偶然强光(例如：闪光灯)照射光敏电阻Cds引起A点电压突然高于2/3Vcc，因A点对C1充电，所以B点电压不能突然改变，IC的第三脚输出仍然保持不变。
图1 光控路灯自动控制电路图
直到第二天的黎明来临时，光照度逐渐增强，Cds阻值逐渐减小，A点电压随Cds阻值减少而上升，B点电压也随之上升，当B 点电压升至IC的上限电压VIH，即2/3Vcc 时，IC 的第三脚输出由原来的高电位变为低电位，使得三极管C、E间断路，继电器由NO切回到NC红灯亮起。
如果此时光度的波动引起B点电压在2/3Vcc上下波动，因不能达到
1/3Vcc，即IC的下限电压，所以IC的第三脚输出
保持不变。
C1的充电回路，利用戴维宁等效电路，可改为图2所示光控路灯控制电路
电容充电的电压图2其中
Rth=(R1//RCDS)+R2
Eth=Vcc*(R1//RCDS)
Rth*C1=时间常数NE555双稳态的动作原理即是一个窗型比较器，其输入与输出电压的关系如图3
所示图3。
太阳能路灯控制器电路图
太阳能路灯控制器电路图2010-11-14 14:00太阳能路灯控制器电路图1 ．工作原理电路原理见图 1 所示。
该电路由以 U5 为核心组成的蓄电池过充电控制电路、以 U 4A ～U4D为核心组成的蓄电池电压指示电路及显示电压按钮开关 KS1 电路、以 U1B 组成的蓄电池过放电控制电路、以 U1A组成的开灯检测控制电路、以 U2 组成的开灯及延时熄灯及二次开灯定时控制电路，以及以控制三极管Q2驱动继电器组成的输出控制电路等组成。
现分别介绍如下。
(1) 过充电、过放电检测保护部分太阳能电池组件板或阵列由插口 CZ1 的①脚输入，加至防反充电二极管 D2 的正极．D2的负极接 12V 蓄电池的正极，即 CZ1 的③脚。
控制器在初始上电时，由于 C4 的作用使U5②脚为低电平，③脚输出高电平，Q7 导通； Q8 截止，允许太阳能电池给蓄电池充电。
当蓄电池所充的电压小于 14 ． 4V 时，由R13 、 (R38 十R39) 组成的串联分压电路送至 U5 ②、⑥电压低于 2 ／ 3 U5 的供电电压时，即小于6V，电路维持充电状态；随着充电时间的延长，蓄电池电压逐渐升高，当U5 ②、⑥的电压高于 2 ／ 3 U5 供电电压时，U5③脚输出低电平， Q7 截止、 Q8 导通，给太阳能电池板泄放电流，停止对蓄电池充电。
在U5③脚输出低电平的状态下，其⑦脚导通，相当于将 1140 并入电路中。
此时电路的分压比为： R38+ R39 ／／ R40／IRl3+(R38+R39) ／／ R40 ，不难算出，当蓄电池电压低于设定值 13V 时．电路状态再次翻转，U5③脚输出高电平，允许蓄电池充电。
(2) 开灯检测方法与控制太阳能电池板是一个很好的光敏元件，其输出电流、电压能随着接受光的强度和照度变化而变化，本控制器就是利用这一原理实现开、关灯控制的。
太阳能电池板PVin 输入电压经 R5 、 R6 串联分压后；加至运放U 1A ②脚，其③脚接于 R9 、R8+VR1的分压点上。
利用光敏电阻组成的光控路灯控制电路
课程设计任务书题目利用光敏电阻组成的光控路灯控制电路学生姓名学号班级方专业承担指导任务单位指导教师姓名是否制作实物是一、主要内容利用光敏电阻制作一个光控路灯控制电路，天亮时灯不亮，天黑时灯亮。
二、基本要求1. 实现基本功能2．完成3000字设计报告3. 发挥部分，加上声音控制与节能措施，完成信号整理，防止误操作。
三、主要技术指标（或研究方法）1. 控制参数可调（根据光强）2. 负载功率不小于2 KW四、应收集的资料及参考文献光敏电阻应用功率器件控制信号的整定教研室主任签字时间年月日一、实验要求利用光敏电阻制作一个光控路灯控制电路，天亮时灯不亮，天黑时灯亮，发挥不分，加上声音控制与节能措施，完成信号整理，防止误操作。
二、分析利用光照强度为传感器，目前最为常用且性价比较高的就是光敏电阻，利用其光线较强时，电阻值较低，而光线较暗时则电阻较大的特点，利用电桥，可将光线信号转换成电信号，再通过电压比较器等方式，可以有效地完成控制需要。
这类设计中，只要能将光线信号取出，整个设计也便完成了大半，至于控制部分的设计，可采用继电器输出，这样就算驱动较大的路灯负载，只需再加接触器便可完成。
四、光敏电阻的特性光敏电阻的光照特性，光敏电阻的光照特性是描述光电流1和光照强度之间的关系，绝大多数光敏电阻光照特性是非线性的，下图为光敏电阻的光敏特性。
由图可知，光电流随着光照强度的增加而增加。
五、实验电路及原理图设计原理：220V市电经过VD1～VD4组成的桥式整流输出脉动电压,经过R8,VD8,C2降压滤波后,由VS提供12V的稳定直流电压,为控制电路提供电源供给.静态待机状态下：B无信号输入，VT1处于静止放大状态，因为C3的隔直作用，VT2基极无偏置电压而处于截止状态，导致VT3的Vbe为0,使得VT3也处于截止状态，C4上面无电压，VT4的控制极没有提供足够的导通电压，VT4处于截止状态，E没有足够的电流，处于熄灭状态。
简易实用的光控路灯电路设计分析
Ｅ ｃ ｌ 进 行 处 理 ，Ｅ ｃ ｌ 能 强 大 、 而 且 易 ｘ ｅ来 ｘ ｅ功 学 易 用 ，是 一 个 常 用 的 办 公 自动 化 软件 。 （ ） 实 时 数 据 的Ｗ Ｂ 布 功 能 ４ Ｅ发 系 统 的 实 时数 据 的 Ｗ Ｂ 布 功 能 可 以支 持 Ｅ发 Ｗ ｂ 问，客户端 无需安装监测 系统 ，可直接 ｅ访 通 过 Ｉ 浏 览器 登 陆 ， 因 此 ， 该 功 能 可 保 证 公 Ｅ 司管 理层 ，下 属各供 水企业 间相 互及 时 了解
光控 电路 部分 是模 拟 电子 技术 的典 型应
用 ，具体电路见图１ 的左半部分 。 中 工 作 原 理 ： 白 天 光 线 较 强 时 ， Ｒ 呈 低 Ｇ 阻 ， Ｖ ｌ 和 导 通 ，Ｖ ２ 止 ，Ｖ ３ 通 ，Ｖ ４ Ｔ饱 Ｔ截 Ｔ导 Ｔ 截 止 ，继 电器Ｋ （ 常开 ）不 工 作 ，路 灯 Ｅ 不 亮 ；反之 ，夜 晚光 线较弱 时，Ｒ 呈高 阻，Ｖ １ Ｇ Ｔ 和 Ｖ ３ 止 ，Ｖ ２ Ｖ ４ 通 。 Ｔ截 Ｔ和 Ｔ 导
童
星 △ △ 旦△ 匿圈
简易实 用的光控 路灯 电路设计 分析
文 ◎ 崔 豪 杰 （ 马 ＜ 州 ＞ 车 有 限 公 司 河 南 郑 州 ） 海 郑 汽
摘 要 ： 光 控 路 灯 电路 就 是 能 点 亮 路 灯 ， 在 黎 明 时 自动 熄 灭 路 灯 ， 实 现 对 路 灯 的 自动 控 制 ， 光 控 路 灯 电路 的 实 现 方 式 ， 种 类 繁
具。
常会 出现 因领 导变 换 而 改 变报 表 需求 的情 况 ， 因 此 报 表 的 制 作 最 好 简 单 易 学 ，方 便 供
水 公 司 人 员 随 需 订 制 ， 建 议 报 表 系 统 采 用
三种简易光控路灯电路
本文介绍的几种光控路灯电路是笔者改造我校的路灯时，分别试用过的路灯控制电路。
较好地解决了值班人员晚上给路灯合闸，天亮拉闸的麻烦。
避免了由于忘记拉闸，出现的长明灯造成电能浪费。
图１是用双向可控硅ＭＣＲ驱动小型２２０继电器Ｊ，再用继电器常闭接点Ｊ１驱动交流２２０Ｖ接触器ｃ。
光敏电阻Ｒｄｓ和５ＭΩ电阻串联组成ＭＣＲ的触发电路。
工作过程是：白天Ｒｄｓ受光照阻值减小，可控硅ＭＣＲ被触发，Ｊ动作吸合，其常闭接点Ｊ１断开接触器Ｃ的线圈，接触器的常开触头Ｃ１断开路灯电源，所以白天灯不会亮。
到了晚上Ｒｄｓ因无光照阻值增大触发电流减小使ＭＣＲ截止，Ｊ失电复位，Ｊ１闭合接通接触器Ｃ线圈的电源，常开触头Ｃ１闭合，接通路灯电源，路灯点亮。
图２是用单向可控硅构成的路灯控制电路。
此处可控硅ＳＣＲ起无触点开关的作用。
继电器Ｊ因电源用的是交流２２０Ｖ，故把它串接在整流桥的交流输入端。
若用２２０Ｖ直流继电器或中间继电器，可把它串在可控硅ＳＣＲ阳极回路中。
工作过程是：２２０Ｖ交流电经Ｊ降压、桥式整流把直流电压加到由Ｒ１、Ｒｄｓ串联组成的分压电路上。
ＳＣＲ的门极ｇ触发电压取自Ｒｄｓ上的分压，Ｒ２为限流电阻。
Ｃ为抗干扰电容，用于在夜晚来临或雷电时，光照达到Ｒｄｓ临界状态时消除Ｊ１接点发生的抖动和灯光闪烁。
常闭接点Ｊ１和Ｒ３组成Ｃ的放电回路。
白天时，Ｒｄｓ减小，其上压降减小，可控硅ＳＣＲ因触发信号减小而截止，Ｊ失电，常开接点Ｊ２断开接触器线圈电源，接触器不动作灯灭。
晚上时，Ｒｄｓ增高使ＵＲｄｓ也增高，ＳＣＲ导通，Ｊ动作灯亮。
当晚上有闪电时，虽然Ｒｄｓ阻值减小，但由于电容Ｃ早已充电，故可维持ＳＣＲ继续导通，Ｊ始终带电，路灯不会闪烁。
白天Ｊ不动作，Ｊ１闭合，接通Ｃ的放电回路，把残余电荷释放掉。
图３是用复合三极管组成的控制电路。
该电路的工作过程和图２类似，只不过复合管的触发阈值电压约为１．４Ｖ。
以上三种电路经使用，图２、图３效果比较好。
元件参数：１．交流接触器Ｃ选２２０Ｖ，接点容量视控制路灯个数而定，如果选２０Ａ的，则可控制２２０Ｖ／１００Ｗ灯泡４０只左右。
光电路灯控制电路
光电路灯控制电路08自动化二班余磊光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；入射光强，电阻减小，入射光弱，电阻增大。
光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。
常用的光敏电阻器硫化镉光敏电阻器，它是由半导体材料制成的。
光敏电阻器的阻值随入射光线（可见光）的强弱变化而变化，在黑暗条件下，它的阻值（暗阻）可达1~10M欧,在强光条件（100LX）下，它阻值（亮阻）仅有几百至数千欧姆。
光敏电阻器对光的敏感性（即光谱特性）与人眼对可见光（0.4~0.76）μm 的响应很接近，只要人眼可感受的光，都会引起它的阻值变化。
设计光控电路时，都用白炽灯泡（小电珠）光线或自然光线作控制光源，使设计大为简化。
•图中给出了一个路灯的自动控制电路。
可以看出，在无光照射时，光敏二极管（反向）截止，电阻R1上的压降V A很小，则晶体管T1截止，T2截止，继电器J不动作，路灯保持亮。
有光照射时，光敏管产生光电流IL，R1电压下降，V A上升，光强度达到某一值时T1导通，T2导通，J动作常闭端打开，使路灯灭。
即白天灭，晚上灯亮，起到了自动控制的作用。
•为使用方便，现将几种常用的光敏二极管型号参数列于下表中•光敏二极管主要用于光信号接受器件，也可以用作其他光电自动控制的快速接受器件。
•继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
••电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如图所示是一个简单易作的光控路灯电路，只要夜幕来临，电灯自动点亮，白天，灯自行熄灭。
该电路具有软启动功能，因为夜幕降临时，自然光线是逐渐缓慢变弱的，所以光敏电阻rl的阻值是逐渐变大，vt门极电平也是逐渐升高。
故晶闸管由关断变为开通是经历一个微导通与弱导通阶段，所以电灯e有一个逐渐变亮的软启动过程。
如图所示是一种简易的光控开关。
在一些公共场所，如楼道、路灯等装上自动光控开关，不仅方便而且也节电。
它在天黑时会自动开灯，天亮时自动熄灭。
调节4.7MΩ电位器，可适用于不同型号的光敏电阻及在一定的条件(黑暗程度)下亮灯。
如图所示的光控路灯，电路简单，使用方便，且流过灯泡的电流为全波交流电，所以电灯处于正常发光状态。
其亮度要比半压供电要亮得多，而且电子电路与灯泡采用二线制接法，以简化安装
如图所示是一个性能较好的采用单向晶闸管的简易光控路灯电路。
vdp为光敏二极管，白天它呈低电阻，阻值≤1kω，三极管vt2截止，晶闸管vt1因门极无触发电流而处于关断态，路灯e不亮。
夜晚，vl无光照射呈高电阻，阻值≥ 100kω，vt2导通，发射极可输出正向触发电流流经vt1的门极，使vt1开通，e点亮发光。
调节rp可使电路在需要开灯的光照度下使灯e点亮。
该电路设置了稳压管vs，使电路工作比较稳定可靠。
电路安装时，光敏二极管vdp同样应注意避免灯e 的自身光线照射。
如图所示是一个采用双向晶闸管制作的光控路灯电路，且它也采用二线制接法，所以安装比较简便。
白天，光敏电阻器rl因受自然光线照射，rl呈现低电阻，它与r1分压后，获得的电压低于双向触发二极管vdh的折转电压，故双向晶闸管vth阻断，电灯e不亮。
当夜幕来临时，rl上分得电压逐渐升高，当高于vdh的折转电压时，vth开通，路灯e点亮。
该电路具有软启动过程，有利于延长灯泡的使用寿命。
增减r1的阻值可以改变电路的光控灵敏度，但一般情况下可以不必调整。
vdh可用转折电压为20～40v的双向触发二极管，如2cts、db3型等。
光敏电阻组成的自动照明灯电路图此电路适用于医院、学生宿舍楼道及公共场所。
它在白天
灭而晚上自动亮。
如图所示是采用双向晶闸管制作的光控自动路灯，它由晶闸管主回路、光控电子开关及电源电路等三大部分组成。
如图所示是一个性能较好的简易光控路灯电路，可用于住宅小区数盏路灯的自动控制，被控路灯可以是白炽灯泡，也可以是节能型荧光灯。
如图所示是一个性能良好的光控自动路灯电路，它具有灵敏度高、性能稳定和抗干扰性能好等特点。
图中，r1、c1组成干扰脉冲吸收电路，可防止夜间短暂光线照射或白天落叶、飞纸等短暂遮挡等因素使电路发生误动作。
t采用220v/25v、25va优质电源变压器，要求
长时间通电不发热。
k可采用jqx-13f、dc24v触点容量为ac220v、15a中功率电磁继电器。
