电磁阀

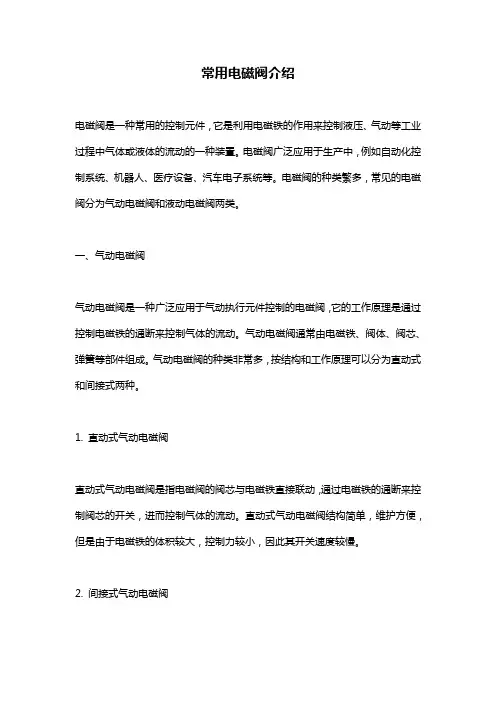

常用电磁阀介绍
常用电磁阀介绍电磁阀是一种常用的控制元件，它是利用电磁铁的作用来控制液压、气动等工业过程中气体或液体的流动的一种装置。
电磁阀广泛应用于生产中，例如自动化控制系统、机器人、医疗设备、汽车电子系统等。
电磁阀的种类繁多，常见的电磁阀分为气动电磁阀和液动电磁阀两类。
一、气动电磁阀气动电磁阀是一种广泛应用于气动执行元件控制的电磁阀，它的工作原理是通过控制电磁铁的通断来控制气体的流动。
气动电磁阀通常由电磁铁、阀体、阀芯、弹簧等部件组成。
气动电磁阀的种类非常多，按结构和工作原理可以分为直动式和间接式两种。
1. 直动式气动电磁阀直动式气动电磁阀是指电磁阀的阀芯与电磁铁直接联动，通过电磁铁的通断来控制阀芯的开关，进而控制气体的流动。
直动式气动电磁阀结构简单，维护方便，但是由于电磁铁的体积较大，控制力较小，因此其开关速度较慢。
2. 间接式气动电磁阀间接式气动电磁阀是指电磁阀的阀芯和电磁铁之间采用了一个间接传动机构，通过传动机构将电磁铁的动作转化为阀芯的动作，控制气体的流动。
间接式气动电磁阀控制力较强，开关速度快，但是由于传动机构的关系，其结构较为复杂。
二、液动电磁阀液动电磁阀是一种常见的用于液体控制的电磁阀，其工作原理是通过电磁铁的通断来控制液体的流动。
液动电磁阀通常由电磁铁、阀体、阀芯、弹簧等部件组成。
液动电磁阀的种类也非常多，按结构和工作原理可以分为直动式和间接式两种。
1. 直动式液动电磁阀直动式液动电磁阀是指电磁阀的阀芯与电磁铁直接联动，通过电磁铁的通断来控制阀芯的开关，进而控制液体的流动。
直动式液动电磁阀结构简单，控制力较强，但是由于电磁铁的体积较大，开关速度较慢。
2. 间接式液动电磁阀间接式液动电磁阀是指电磁阀的阀芯和电磁铁之间采用了一个间接传动机构，通过传动机构将电磁铁的动作转化为阀芯的动作，控制液体的流动。
间接式液动电磁阀控制力较强，开关速度快，但是由于传动机构的关系，其结构较为复杂。
总之，电磁阀是一种非常重要的控制元件，应用广泛，种类繁多，根据不同的应用场合，我们可以选择不同种类的电磁阀来实现相应的控制功能。
为什么要使用电磁阀
为什么要使用电磁阀
电磁阀是一种广泛应用于工业控制系统中的重要设备，具有快速、
精确、可靠的特点。
本文将从三个方面探讨为什么要使用电磁阀。
一、实现自动化控制。
电磁阀作为工业控制系统的关键部件，可以实现各种设备的自动控制。
通过与传感器、PLC等设备的连接，可以对流体、气体等介质的
流量、压力、温度等参数进行监测和调节。
通过预设的控制策略，可
以实现系统的自动化运行，提高生产效率和产品质量。
二、精确控制流量和压力。
电磁阀的工作原理是利用电磁力来控制阀门的开关状态。
通过调节
电磁阀的电流信号，可以精确地控制阀门的开度，从而达到控制流量
和压力的目的。
这种精确控制的能力使得电磁阀在许多工业应用中得
到广泛应用，例如化工、制药、食品加工等行业。
三、响应速度快、可靠性高。
电磁阀的响应速度通常可以达到毫秒级别，开关动作迅速，对于需
要快速调节的工艺流程非常适用。
同时，电磁阀的结构简单，没有易
损件，可靠性高，使用寿命长。
这在工业生产过程中非常重要，可以
降低故障率，提高系统的稳定性和可靠性。
综上所述，使用电磁阀可以实现自动化控制、精确控制流量和压力，并具有响应速度快、可靠性高的优势。
因此，在各种工业应用中广泛
采用电磁阀来实现流体、气体等介质的控制和调节。
随着科技的不断发展，电磁阀在自动化领域的应用前景将会更加广阔。
电磁阀的原理和分类
电磁阀的原理和分类电磁阀是工业自动化领域中常见的控制元件，广泛应用于液压、气动系统中。
本文将介绍电磁阀的原理和分类，并详细阐述每一类电磁阀的特点和应用。
一、电磁阀的原理电磁阀是一种利用电磁力控制液体或气体流动的装置。
其工作原理基于电磁感应和磁力作用。
当通电时，电磁铁内部产生磁场，使电磁铁的铁芯吸引阀芯，从而改变阀芯的位置，使介质通路打开或关闭。
二、电磁阀的分类根据控制介质的种类和控制方式，电磁阀可以分为多个不同的类别。
下面将详细介绍几种常见的电磁阀分类。
1. 按介质分类(1) 水电磁阀：主要用于控制水的流动，广泛应用于给排水系统、制冷空调系统等。
(2) 气电磁阀：主要用于控制气体的流动，广泛应用于气动系统、燃气系统等。
(3) 油电磁阀：主要用于控制液压油的流动，广泛应用于液压系统、润滑系统等。
2. 按控制方式分类(1) 二位二通电磁阀：具有两个工作状态，通常用于控制流体的开关。
(2) 二位三通电磁阀：具有两个工作状态和一个中间状态，常用于控制流体的转向。
(3) 三位二通电磁阀：具有三个工作状态，常用于控制流体的正反转。
(4) 四位二通电磁阀：具有四个工作状态，常用于控制流体的正反转和停止。
3. 按工作方式分类(1) 直动式电磁阀：阀芯直线运动，可根据需要分为单向直动和双向直动。
(2) 带导向式电磁阀：阀芯固定在阀体内，并通过导向部件来改变流体通路。
(3) 锥阀式电磁阀：阀芯的底部为锥形设计，通过锥阀与阀座之间的间隙来控制流体流动。
(4) 薄板式电磁阀：阀芯为薄板状，主要用于微型电磁阀或高频开关。
三、电磁阀的应用电磁阀在工业自动化领域中起到关键的控制作用，广泛应用于各种控制系统中。
下面列举几个常见的应用场景。
1. 液压系统：电磁阀用于控制液压油的流动、压力和方向，广泛应用于工程机械、冶金设备等。
2. 气动系统：电磁阀用于控制气体的流动和压力，广泛应用于气动机械、工业自动化等。
3. 制冷系统：电磁阀用于控制制冷剂的流动和压缩机的启停，广泛应用于冷藏冷冻设备、空调系统等。

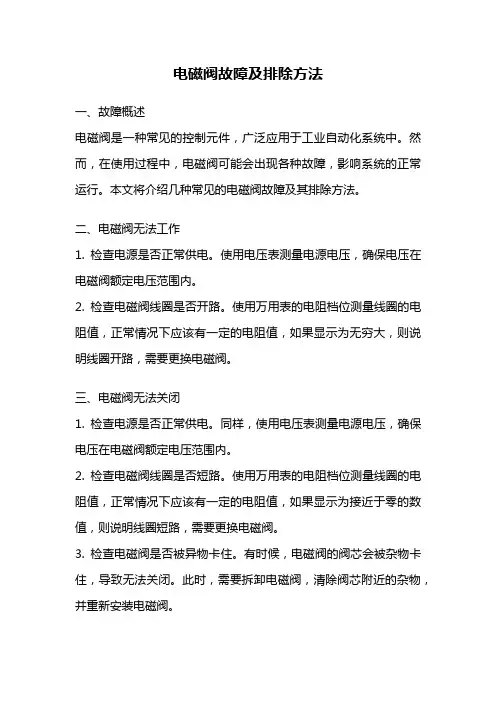

电磁阀故障及排除方法
电磁阀故障及排除方法一、故障概述电磁阀是一种常见的控制元件，广泛应用于工业自动化系统中。
然而，在使用过程中，电磁阀可能会出现各种故障，影响系统的正常运行。
本文将介绍几种常见的电磁阀故障及其排除方法。
二、电磁阀无法工作1. 检查电源是否正常供电。
使用电压表测量电源电压，确保电压在电磁阀额定电压范围内。
2. 检查电磁阀线圈是否开路。
使用万用表的电阻档位测量线圈的电阻值，正常情况下应该有一定的电阻值，如果显示为无穷大，则说明线圈开路，需要更换电磁阀。
三、电磁阀无法关闭1. 检查电源是否正常供电。
同样，使用电压表测量电源电压，确保电压在电磁阀额定电压范围内。
2. 检查电磁阀线圈是否短路。
使用万用表的电阻档位测量线圈的电阻值，正常情况下应该有一定的电阻值，如果显示为接近于零的数值，则说明线圈短路，需要更换电磁阀。
3. 检查电磁阀是否被异物卡住。
有时候，电磁阀的阀芯会被杂物卡住，导致无法关闭。
此时，需要拆卸电磁阀，清除阀芯附近的杂物，并重新安装电磁阀。
四、电磁阀无法正常开启或关闭1. 检查电源是否正常供电。
同样，使用电压表测量电源电压，确保电压在电磁阀额定电压范围内。
2. 检查电磁阀线圈是否损坏。
使用万用表的电阻档位测量线圈的电阻值，正常情况下应该有一定的电阻值，如果显示为无穷大或接近于零的数值，则说明线圈损坏，需要更换电磁阀。
3. 检查电磁阀是否被异物卡住。
有时候，电磁阀的阀芯会被杂物卡住，导致无法正常开启或关闭。
此时，需要拆卸电磁阀，清除阀芯附近的杂物，并重新安装电磁阀。
五、电磁阀漏气1. 检查电磁阀密封性能。
使用气泡检漏仪或涂抹肥皂水的方法，检查电磁阀是否存在气体泄漏现象。
如果发现气泡或肥皂水产生气体冒泡，说明电磁阀存在泄漏，需要更换密封件或整个电磁阀。
2. 检查电磁阀是否安装不当。
有时候，电磁阀的接口未正确安装密封垫圈或紧固不够，导致漏气现象。
此时，需要重新安装电磁阀，并确保接口处安装正确。
六、总结电磁阀作为一种常见的控制元件，在工业自动化系统中起到重要作用。
电磁阀简介
电磁阀故障分析与排除方法
电磁阀不能关闭
• 主阀芯或铁动芯的密封件已损坏→更换密封件 • 流体温度、粘度是否过高→更换对口的电磁阀 • 有杂质进入电磁阀产阀芯或动铁芯→进行清洗 • 弹簧寿命已到或变形→更换
其他情况
• 内泄漏→检查密封件是否损坏，弹簧是否装配不良 • 外泄漏→连接处松动或密本结构：电磁部分和阀体部分 电磁部分由固定铁芯、动铁芯、线圈等部件 组成，动铁芯的运转将导致流体通过阀体或 被切断。 阀体部分由阀芯、滑阀套、弹簧底座等组成， 当线圈通电或断电时，带动阀芯动作，以达 到改变流体方向的目的。
5
电磁阀工作原理
• 当有电流通过线圈时，固定铁芯吸合动铁 芯,动铁芯带动阀芯并压缩弹簧,从而改变流 体的方向。当线圈失电时，依靠弹簧的弹 力推动阀芯，顶回动铁芯，使流体按原来 的方向流动。
6
7
电磁阀故障分析与排除方法
电磁阀通电后不工作
• 检查电源接线是否不良→重新接线和接插件的连 接
• 检查电源电压是否在±工作范围-→调致正常位置 范围
• 线圈是否脱焊→重新焊接 • 线圈短路→更换线圈 • 有杂质使电磁阀的主阀芯和动铁芯卡死→进行清
洗，如有密封损坏应更换密封并安装过滤器 • 液体粘度太大，频率太高和寿命已到→更换产品
密封件 • 通电时有噪声→ 电压波动不在允许范围内，调整好
电压；铁芯吸合面杂质或不平，及时清洗或更换。 9
10
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。

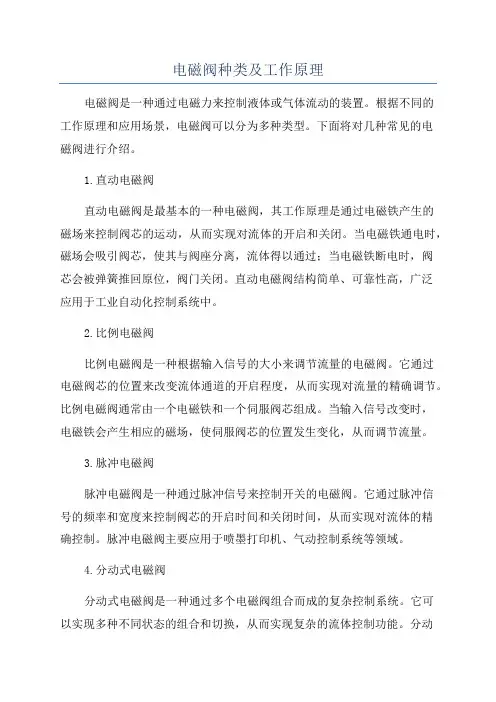

电磁阀种类及工作原理
电磁阀种类及工作原理电磁阀是一种通过电磁力来控制液体或气体流动的装置。
根据不同的工作原理和应用场景，电磁阀可以分为多种类型。
下面将对几种常见的电磁阀进行介绍。
1.直动电磁阀直动电磁阀是最基本的一种电磁阀，其工作原理是通过电磁铁产生的磁场来控制阀芯的运动，从而实现对流体的开启和关闭。
当电磁铁通电时，磁场会吸引阀芯，使其与阀座分离，流体得以通过；当电磁铁断电时，阀芯会被弹簧推回原位，阀门关闭。
直动电磁阀结构简单、可靠性高，广泛应用于工业自动化控制系统中。
2.比例电磁阀比例电磁阀是一种根据输入信号的大小来调节流量的电磁阀。
它通过电磁阀芯的位置来改变流体通道的开启程度，从而实现对流量的精确调节。
比例电磁阀通常由一个电磁铁和一个伺服阀芯组成。
当输入信号改变时，电磁铁会产生相应的磁场，使伺服阀芯的位置发生变化，从而调节流量。
3.脉冲电磁阀脉冲电磁阀是一种通过脉冲信号来控制开关的电磁阀。
它通过脉冲信号的频率和宽度来控制阀芯的开启时间和关闭时间，从而实现对流体的精确控制。
脉冲电磁阀主要应用于喷墨打印机、气动控制系统等领域。
4.分动式电磁阀分动式电磁阀是一种通过多个电磁阀组合而成的复杂控制系统。
它可以实现多种不同状态的组合和切换，从而实现复杂的流体控制功能。
分动式电磁阀通常由多个电磁阀组合而成，每个电磁阀负责一个控制任务，通过合理的组合和切换，实现复杂的控制要求。
以上介绍了几种常见的电磁阀类型及其工作原理。
电磁阀作为一种重要的自动化控制元件，广泛应用于各个领域，如工业生产、农业灌溉、环境保护等。
随着科技的进步和应用需求的不断增加，电磁阀的种类也在不断增加和改进，以满足更多不同的控制要求。
电磁阀工作原理及应用
电磁阀工作原理及应用电磁阀是一种利用电磁力对机械运动进行控制的设备。
其工作原理主要基于电磁感应和磁力定律。
电磁阀通过控制电流的通断，使得阀芯在电磁力的作用下产生运动，从而控制介质的通断或流量。
下面将详细介绍电磁阀的工作原理及应用。
一、工作原理：电磁阀由电磁线圈和阀体组成，电磁线圈通电时产生磁场，通过对磁场的控制来控制阀芯的运动。
根据控制电磁线圈的连接方式的不同，电磁阀可分为直流电磁阀和交流电磁阀。
1.直流电磁阀：直流电磁阀的电磁线圈一般为螺线管，通过控制电流的通断，产生磁场，磁场作用在阀芯上，使阀芯移动，从而控制介质的通断或流量。
当电流通入螺线管时，由于电流的方向与磁场方向一致，产生的磁力将引起阀芯向电磁线圈方向移动，从而打开阀门；当电流断开时，由于磁场消失，弹簧的作用使阀芯恢复原位，阀门关闭。
2.交流电磁阀：交流电磁阀的电磁线圈一般为环形线圈，通过交流电源的正负半周期的切换，产生交变的磁场，使阀芯产生周期性的运动。
当电流通入线圈时，由于正负半周期的磁场方向不同，阀芯将产生往复运动，从而控制介质的通断或流量。
二、应用：电磁阀广泛应用于工业控制领域，其主要应用如下：1.液压系统控制：电磁阀可用于控制液压装置的压力、流量和方向。
当电磁阀通电时，阀芯打开，液体流过。
当电磁阀断电时，阀芯关闭，阻止液体流动。
2.气动系统控制：电磁阀可用于气动装置的压力、流量和方向的控制。
当电磁阀通电时，阀芯打开，气体流过。
当电磁阀断电时，阀芯关闭，阻止气体流动。
3.液位控制：通过控制电磁阀的开关来控制液位的上升和下降。
当电磁阀通电时，阀芯打开，液体流入；当电磁阀断电时，阀芯关闭，阻止液体流入。
4.温度控制：通过控制电磁阀的开关来调节流体的温度。
当要降低流体温度时，电磁阀通电，冷却液流入；当要升高流体温度时，电磁阀断电，冷却液停止流入。
5.自动化设备控制：电磁阀可用于自动化设备中的控制元件，实现自动启停、顺序控制等功能。
总之，电磁阀是一种重要的工业控制元件，通过控制电流的通断，实现对介质的通断或流量的控制。
电磁阀工作原理
电磁阀工作原理电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。
它通过控制电磁线圈的通断来控制液体或气体的流动。
本文将详细介绍电磁阀的工作原理及其相关知识。
一、电磁阀的组成结构电磁阀由电磁线圈、铁芯、阀体和密封件等部分组成。
其中，电磁线圈是电磁阀的核心部件，通过通电使得铁芯产生磁场，从而实现阀门的开启或关闭。
阀体是电磁阀的外壳，起到固定电磁线圈和铁芯的作用。
密封件则用于保证阀门的密封性能。
二、电磁阀的工作原理当电磁线圈通电时，产生的磁场会使得铁芯受力，从而使阀门打开或关闭。
具体工作原理如下：1. 阀门关闭状态：当电磁线圈不通电时，铁芯不受力，由于阀门自身重力或弹簧的作用，阀门处于关闭状态。
此时，液体或气体无法通过阀门流动。
2. 阀门开启状态：当电磁线圈通电时，电流通过线圈产生磁场，磁场会使得铁芯受力，向上运动。
当铁芯上升到一定位置时，它会与阀门连接杆相连，从而使阀门打开。
此时，液体或气体可以通过阀门流动。
3. 控制信号：电磁阀的工作需要通过控制信号来实现。
通常情况下，通过控制开关或PLC等设备，给电磁线圈施加电流，从而控制阀门的开启或关闭。
三、电磁阀的应用领域电磁阀广泛应用于工业自动化系统中，常见的应用领域包括：1. 液压系统：电磁阀可用于控制液压系统中的液体流动，如控制液压缸的运动、调节液压系统的压力等。
2. 气动系统：电磁阀可用于控制气动系统中的气体流动，如控制气缸的运动、调节气动系统的压力等。
3. 自动化生产线：电磁阀可用于控制自动化生产线中的各种工艺流程，如控制流水线的启停、调节流量等。
4. 汽车工业：电磁阀可用于汽车发动机的控制，如控制燃油喷射、调节气门的开闭等。
5. 医疗设备：电磁阀可用于医疗设备中的液体或气体控制，如控制输液泵的流速、调节气体浓度等。
四、电磁阀的特点和优势电磁阀具有以下特点和优势：1. 快速响应：电磁阀的开启或关闭速度较快，能够实现快速的流体控制。
2. 高精度控制：电磁阀的控制精度较高，能够实现精确的流量或压力控制。
电磁阀常见故障及排除方法
电磁阀常见故障及排除方法
电磁阀的常见故障及排除方法主要包括以下几个方面：
1.电磁阀无法开启或关闭：首先检查是否有电源输入和电路是否正常。
如果电路
正常，可能是电磁阀中的可动部件出现了问题。
这时需要检查阀门是否卡住或堵塞，如果是，需要进行清洗或更换。
2.阀门噪音大或震动：可能是电磁阀的阀门或其他可动部件受到物理损伤或存在
磨损。
需要检查零部件是否松动或损坏，如果是，需要紧固或更换。
3.节流不畅或漏水：可能是电磁阀的阀门或密封件受到损伤或污垢积累导致阻塞。
需要进行清洗或更换受损的部件。
4.电磁阀过热：检查电磁阀的环境温度是否超出标准范围。
如果是，需要改变环
境条件或更换高温材料的电磁阀。
5.电磁阀电磁线圈烧毁：检查电磁线圈是否受到过载并更换受损的部分。
同时，
需要检查电源电压是否符合电磁阀的规格。
此外，对于电磁阀通电不工作的情况，还需要检查电源接线是否接触不良，电源电压是否在±工作范围内，线圈是否脱焊或短路，工作压差是否不合适，流体温度是否过高，以及是否有杂质使电磁阀的主阀芯和动铁芯卡死等问题。
请注意，以上内容仅供参考，实际排除故障时需要根据具体情况进行分析和解决。
如果问题复杂，可能需要专业的技术人员进行检修和维修。
电磁阀常见故障和处理方法
电磁阀常见故障和处理方法电磁阀是一种常见的控制元件，广泛应用于工业自动化领域。
然而，由于长时间使用或者操作不当，电磁阀也会出现各种故障。
本文将介绍电磁阀常见的故障及处理方法，希望能够帮助大家更好地维护和保养电磁阀设备。
一、电磁阀常见故障及处理方法。
1. 电磁阀漏气。
电磁阀漏气是一种常见的故障现象，通常是由于密封件老化或损坏所致。
处理方法是首先检查密封件是否完好，如有损坏需要及时更换；其次，检查安装是否牢固，是否存在松动现象；最后，可以通过调整电磁阀的工作压力来解决漏气问题。
2. 电磁阀不能正常开启或关闭。
当电磁阀不能正常开启或关闭时，可能是由于阀芯卡死或者电磁铁线圈故障所致。
处理方法是首先检查阀芯是否卡死，清洁阀芯并添加润滑油；其次，检查电磁铁线圈是否正常工作，如有故障需要更换新的线圈。
3. 电磁阀发热。
电磁阀在工作过程中发热是一种常见现象，但如果发热过多则可能会影响电磁阀的正常工作。
处理方法是首先检查电磁阀的工作电压是否符合要求，如不符合需要及时调整；其次，检查电磁铁线圈是否过热，如有过热现象需要及时停机冷却，并检查线圈是否存在故障。
4. 电磁阀噪音大。
电磁阀在工作时发出噪音是一种正常现象，但如果噪音过大则可能会影响周围环境和设备的正常运行。
处理方法是首先检查电磁阀的安装是否牢固，是否存在松动现象；其次，检查阀芯和阀座之间的间隙是否合适，如不合适需要及时调整；最后，可以通过更换阀芯或者添加消音器来减小噪音。
5. 电磁阀频繁开关。
电磁阀频繁开关可能会导致电磁阀的寿命缩短，需要及时处理。
处理方法是首先检查电磁阀的工作压力是否合适，如不合适需要及时调整；其次，检查电磁阀的控制电路是否正常，如有故障需要及时修复；最后，可以通过更换电磁阀的控制方式来解决频繁开关的问题。
二、结语。
电磁阀作为一种重要的控制元件，在工业自动化领域发挥着重要作用。
然而，由于长时间使用或者操作不当，电磁阀也会出现各种故障。
本文介绍了电磁阀常见的故障及处理方法，希望能够帮助大家更好地维护和保养电磁阀设备，确保设备的正常运行。
电磁阀的工作原理与故障排查
电磁阀的工作原理与故障排查电磁阀是一种广泛应用于自动控制系统中的设备，它通过电磁力的作用来控制液体、气体等介质流动的开关元件。
本文将详细介绍电磁阀的工作原理及常见的故障排查方法。
一、电磁阀的工作原理电磁阀的工作原理基于电磁感应和磁力学的基本原理，其内部包含一个线圈和一个可控制开关的阀体。
当电流通过线圈时，会产生磁场，该磁场将使阀体内部的磁铁受到吸引或排斥，从而改变阀体的位置，实现介质通道的开闭。
具体来说，电磁阀的工作过程可以分为两个阶段：吸合和释放。
1. 吸合阶段：当线圈通电时，产生的磁场会使阀体内的磁铁受到吸引，使阀体合上。
此时介质通道关闭，流体无法通过。
2. 释放阶段：当线圈断电时，磁场消失，阀体内的磁铁失去吸引力，阀体弹簧的作用下恢复原位。
此时介质通道打开，流体可以通过。
通过不断地通断电流，电磁阀可以实现周期性的开合动作，从而控制流体的流动和阻断。
二、电磁阀的常见故障排查方法1. 电源故障：如果电磁阀无法正常工作或无法吸合，则可能是由于电源故障导致的。
首先检查电源线路是否接触良好，是否有短路或断路现象。
可以尝试更换电源线路来确认问题是否得到解决。
2. 线圈故障：线圈是电磁阀工作的核心部件，如果线圈损坏或绝缘不良，会导致电磁阀无法正常工作。
检查线圈是否受潮、断路或短路，必要时进行线圈的绝缘测试和更换。
3. 阀体堵塞：由于介质中的杂质或污垢积聚，阀体通道可能会堵塞，导致电磁阀无法通电或无法关闭。
此时可以拆下阀体进行清洗和检查，确保通道畅通。
4. 阀座磨损：长时间使用后，阀座可能会出现磨损，导致密封不严，介质泄漏。
如果发现阀体无法完全关闭或密封性差，应及时更换阀座。
5. 接口松动：电磁阀安装时，接口部分如果松动或未紧固好，可能会导致连通性不良或漏气。
检查电磁阀的接口部分，确保连接牢固。
总结：电磁阀作为一种重要的控制元件，在自动控制系统中有着广泛的应用。
了解电磁阀的工作原理以及常见的故障排查方法，对于维护和保养电磁阀具有重要意义。
电磁阀工作原理：电流控制阀门的开闭
电磁阀工作原理：电流控制阀门的开闭
电磁阀是一种利用电磁原理控制阀门开闭的设备。
其工作原理基于通过通电产生的磁场来操纵阀门的运动。
以下是电磁阀的基本工作原理：
1. 主要组成部分：
线圈：电磁阀包含一个线圈，通常绕在一个磁性材料的芯上。
2. 通电产生磁场：
电流通过线圈：当电流通过线圈时，线圈周围产生一个磁场。
这个磁场的强度取决于电流的大小。
3. 磁场操控阀门：
磁性阀门组件：阀门中包含一个磁性组件，通常是一个铁制的活塞或阀芯。
这个组件是由电磁线圈的磁场所吸引或推开的。
4. 阀门开启：
通电时阀门开启：当电流通过线圈时，形成的磁场将吸引或推动磁性阀门组件，使阀门打开。
这时，流体（液体或气体）可以通过阀门。
5. 阀门关闭：
断电时阀门关闭：当电流断开时，线圈产生的磁场消失，磁性阀门组件返回原始位置，关闭阀门。
这阻止了流体的通过。
6. 控制电流和开闭：
控制系统：电磁阀通常由一个控制系统来控制电流的开闭。
这可以通过手动开关、计算机控制或其他自动化系统来实现。
7. 应用领域：
广泛应用：电磁阀在工业、农业、医疗等领域得到广泛应用，用于控制液体或气体的流动，实现自动化流程。
8. 类型：
不同类型：电磁阀有不同类型，包括直通式、角式、膜片式等，根据具体应用的不同选择适合的类型。
电磁阀的工作原理简单而可靠，使其成为自动化系统中常见的控制元件。
通过控制电流的开闭，可以实现对流体流动的精确控制，广泛用于工业流程中的液体控制、气体控制等应用场景。
电磁阀工作原理
电磁阀工作原理电磁阀是一种常见的控制元件，广泛应用于工业自动化系统中。
它通过电磁力的作用来控制流体介质的通断，实现对流体的控制。
本文将详细介绍电磁阀的工作原理及其组成部分。
一、电磁阀的组成部分电磁阀主要由电磁铁、阀体、阀芯、弹簧和密封件等组成。
1. 电磁铁：电磁阀的核心部件，由线圈和铁芯组成。
当电流通过线圈时，会产生磁场，使铁芯受到磁力作用，从而实现阀芯的运动。
2. 阀体：电磁阀的外壳，一般由铸铁、不锈钢等材料制成。
阀体内部有进出口通道，用于控制流体的进出。
3. 阀芯：位于阀体内部的移动部件，一般由铁、不锈钢等材料制成。
阀芯的运动状态决定了流体的通断状态。
4. 弹簧：用于保持阀芯在无电流状态下的初始位置。
当电流通过线圈时，电磁铁产生的磁力会克服弹簧力，使阀芯运动。
5. 密封件：用于保证阀体与阀芯之间的密封性，防止流体泄漏。
二、电磁阀的工作原理电磁阀的工作原理基于电磁铁的磁力作用。
当电流通过线圈时，线圈内部产生磁场，使得铁芯受到磁力作用。
根据电磁铁的工作状态，电磁阀可以分为常闭型和常开型。
1. 常闭型电磁阀：在无电流状态下，弹簧将阀芯推向阀座，使阀芯与阀座紧密贴合，流体无法通过。
当电流通过线圈时，电磁铁产生的磁力克服弹簧力，使阀芯向上运动，与阀座分离，流体得以通过。
2. 常开型电磁阀：在无电流状态下，弹簧将阀芯拉离阀座，使阀芯与阀座分离，流体可以通过。
当电流通过线圈时，电磁铁产生的磁力克服弹簧力，使阀芯向下运动，与阀座贴合，流体被阻断。
三、电磁阀的应用领域电磁阀广泛应用于各个工业领域，常见的应用场景包括：1. 液压系统：电磁阀用于控制液压系统中的液体流动，实现对液压缸、液压马达等执行机构的控制。
2. 气动系统：电磁阀用于控制气动系统中的气体流动，实现对气缸、气动执行元件等的控制。
3. 水处理系统：电磁阀用于控制水处理系统中的水流，实现对水泵、过滤器等设备的控制。
4. 燃气系统：电磁阀用于控制燃气系统中的燃气流动，实现对燃气炉、燃气灶等设备的控制。
电磁阀分类及功能
电磁阀分类及功能电磁阀是一种基础性的自动控制元件，广泛应用于液压、气动和机电一体化领域。
根据不同的工作原理和结构特点，电磁阀可以分为多种类型，下面将对电磁阀分类及其功能进行详细介绍。
一、按工作原理分类1.直动式电磁阀直动式电磁阀是指电磁铁芯直接与阀芯相连，当通电时，铁芯受到吸力作用，使阀芯移动，从而实现开关控制。
该类型的电磁阀结构简单、可靠性高、响应速度快，但因为铁芯与阀芯相连，在大流量或高压差情况下易出现卡死现象。
2.间接式电磁阀间接式电磁阀是指通过弹性元件（如弹簧）将铁芯与阀芯分离，在通电时铁芯受到吸力作用向上移动，使弹性元件变形并推动阀芯移动。
该类型的电磁阀具有良好的密封性能和流量调节特性。
3.比例式电磁阀比例式电磁阀是指通过改变电磁铁芯的位置来调节阀口的开度，从而实现流量的精确控制。
该类型的电磁阀可以根据需要进行比例调节，具有精度高、响应速度快、稳定性好等优点。
4.单向电磁阀单向电磁阀是指只能实现单向流动控制的电磁阀，通常用于气体或液体的流量控制和方向控制。
该类型的电磁阀结构简单、可靠性高、响应速度快。
5.反向电磁阀反向电磁阀是指可以实现正反两个方向流动控制的电磁阀，通常用于液压系统中。
该类型的电磁阀具有结构紧凑、可靠性高、操作方便等特点。
二、按结构分类1.直通式电磁阀直通式电磁阀是指介质从一端进入，经过一个固定的通道后从另一端出去。
该类型的电磁阀结构简单、流量大，但对介质污染敏感。
2.角式电磁阀角式电磁阀是指介质在进入后沿着一个角度改变方向，再经过一个固定的通道后出去。
该类型的电磁阀结构紧凑、可靠性高、适用于污染较严重的介质。
3.直行式电磁阀直行式电磁阀是指介质从一端进入，经过一个弯曲通道后从另一端出去。
该类型的电磁阀结构紧凑、流量大、适用于污染较轻的介质。
4.膜片式电磁阀膜片式电磁阀是指采用弹性薄膜作为控制元件的电磁阀，通过改变薄膜弯曲程度来实现介质流量调节。
该类型的电磁阀具有响应速度快、精度高等优点。
电磁阀基础知识
电磁阀结构（1.阀体2.进气口3.出气口4.导线5.柱塞）图片可自行调节大小电磁阀分三大类电磁阀原理上分为三大类：直动式、分步直动式、先导式。
直动式电磁阀U图片可自行调节大小简介：有常闭型和常开型二种。
常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。
结构简单，动作可靠，在零压差和微真空下正常工作。
常开型正好相反。
如小于φ6流量通径的电磁阀。
原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失,弹簧把敞开件压在阀座上，阀门敞开。
（常开型与此相反）特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm o分步直动式电磁阀图片可自行调节大小简介：这种阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。
当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起,此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动,开启主阀介质流通。
当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高,此时在弹簧复位和压力的作用下关闭主阀，介质断流。
结构合理，动作可靠,在零压差时工作也可靠。
如：ZQDF f ZS,2W 等。
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。
电磁阀工作原理
电磁阀工作原理电磁阀是一种常见的控制元件，广泛应用于工业自动化领域。
它通过电磁力的作用来控制流体的流动，实现开关功能。
本文将详细介绍电磁阀的工作原理，包括结构组成、工作过程和应用场景。
一、结构组成电磁阀普通由电磁铁和阀体两部份组成。
电磁铁由线圈、铁芯和阀芯组成，线圈通电时产生磁场，吸引铁芯，使阀芯挪移。
阀体由阀座、阀门和通道组成，阀芯挪移时改变通道的开闭状态，控制流体的流动。
二、工作过程1. 无电流状态下：当电磁铁未通电时，线圈中无电流流过，磁场消失，铁芯不受吸引，阀芯处于关闭状态。
此时，阀门与阀座密切贴合，流体无法通过通道，实现了关闭状态。
2. 通电状态下：当电磁铁通电时，线圈中产生电流，形成磁场，吸引铁芯。
阀芯随之挪移，与阀座分离，打开通道。
此时，流体可以通过通道，实现了开启状态。
3. 断电状态下：当电磁铁断电时，线圈中的电流消失，磁场消失，铁芯失去吸引力，由于阀芯上的弹簧的作用，阀芯回到关闭状态。
阀门与阀座再次密切贴合，流体无法通过通道，实现了关闭状态。
三、应用场景电磁阀广泛应用于各个领域，常见的应用场景包括以下几个方面：1. 工业自动化控制：电磁阀可以用于控制气体、液体等流体的流动，广泛应用于工业自动化设备中。
例如，汽车创造中的液压系统、食品加工中的流体控制系统等。
2. 水处理系统：电磁阀可以用于控制水处理系统中的水流，实现水的供应、排放和调节。
例如，家用洗衣机、洗碗机中的水流控制，污水处理厂中的水流控制等。
3. 空调与制冷系统：电磁阀可以用于控制空调与制冷系统中的制冷剂的流动，实现温度的调节和控制。
例如，家用空调中的制冷系统，商用冷库中的制冷系统等。
4. 医疗设备：电磁阀可以用于医疗设备中的流体控制，如呼吸机、输液泵等。
它们能够精确控制流量和压力，确保医疗设备的正常运行。
5. 汽车工业：电磁阀在汽车工业中也有广泛应用，例如发动机控制系统、变速器控制系统等。
它们可以控制汽车的燃油供给、气门的开闭等，提高汽车的性能和安全性。
详细介绍电磁阀
中央封闭型、中央气锁型阀
电磁头在吸合后连续通电，通常不会因发热而烧坏
电磁阀阀体(阀芯等)卡进杂质，电磁头无法吸合， 线圈电流过大，发热增加而烧坏
电压大、行程大的AC电磁头烧坏的可能性大； 电压小、行程小的AC电磁头不易烧坏
DC电磁头线圈一般不会烧坏
温升值
电磁头线圈通电后发热，温度随之升高， 当发热和散热达到平衡后，线圈温度保持在恒定值（温升值）
最高使用温度℃ 105 120 130 155 180
绝缘电阻和耐电压
绝缘电阻
JIS规定，用500V的绝缘电阻表测定线圈端子和接地之间的电阻， 绝缘电阻值应在1MΩ以上
耐电压试验 线圈端子和接地之间, 加1500V近似50或60Hz的正弦波测试1分钟, 看电磁阀是否损坏、龟裂, 是否有外部泄漏等现象发生 大批量生产时用1800V试验1秒
图6
电磁阀分类双电控直动式二位五通电磁阀
2/5二位五通电磁阀结构（双电控、直动式） 初始状态：如图7，此时电磁阀没有电，阀芯在左右任意一侧（此图示 在右侧），P口与A口相通，气源通过A口进入气缸一侧气室，B口与S 口相通，与B口相通的气缸一侧是排气状态，R口是封闭的。
图7
电磁阀分类双电控直动式二位五通电磁阀
如图11为二位五通电磁阀 的电气符号图，图中左侧 的方框是指失电状态，右 侧的方框是指得电状态， 右侧小长方形是指电磁线 圈，左侧折线是指弹簧， 所以靠近弹簧侧的方框是 失电状态，靠近线圈侧的 方框是得电状态。
图11
电磁阀图示符号
2/5图示符号（双电控）
如图12为双电控二位五通电磁 阀的电气符号图，图中左侧的 方框是指左侧得电后至右侧没 有得电之前的状态，右侧的方 框是指右侧得电后左侧没有得 电之前的状态，左右侧小长方 形是指电磁线圈。 双电控电磁阀有记忆功能，可 以得电状态持续几秒后失电， 气缸也可以维持之前状态，不 用电磁阀长期带电。而单电控 电磁阀想维持状态必须一直带 电。
电磁阀详解(原理 、分类、选型时的注意事项)
检测电磁阀好坏的方法先给电磁阀通上被控制的介质(带压力的液体、气体<空气>，压力值为电磁阀使用压力范围的中间值)，再给电磁阀线圈通电，如果被控制介质有从通到断或从断到通的状态的变化，那么电磁阀就是好的，否则就是有问题的。
电磁阀常见故障有1、线圈短路或断路检测方法：先用万用表测量其通断，阻值趋近于零或无穷大，那说明线圈短路或断路。
如果测量其阻值正常(大概是几十欧)，还不能说明线圈一定是好的(我有一次测得一个电磁阀线圈阻值大概50欧姆，但电磁阀无法动作，更换该线圈后一切正常)，请进行如下最终测试：找一个小螺丝刀放在穿于电磁阀线圈中的金属杆的附近，然后给电磁阀通电，如果感觉到有磁性，那么电磁阀线圈是好的，否则是坏的。
处理方法：更换电磁阀线圈。
2、插头/插座有问题故障现象：如果电磁阀是有插头/插座的那种，有可能出现插座的金属簧片问题(笔者就碰到过)、插头上接线的问题(比如将电源线接到接地线上去了)等原因无法将电源送到线圈中。
最好养成一个习惯：插头插在插座上之后把固定螺丝拧上，线圈上在阀芯杆之后把固定螺母拧上。
如果电磁阀线圈的插头配备有发光二极管电源指示灯，那么采用DC电源驱动电磁阀时即行就要接对，否则指示灯不会亮。
另外，不要将不同电压等级的带发光二级管电源指示的电源插头调换使用，这样会导致发光二极管被烧毁/电源(换用低电压等级的插头)出现短路或发光二极管发光很微弱(换用高电压等级的插头)。
如果不带电源指示灯，电磁阀线圈是不用区分极性的(不象线圈电压为直流的晶体管时间继电器以及线圈上并联有二极管/电阻泄漏回路的线圈电压为直流的中间继电器<这种中间继电器以原装小日本的居多>，需要区分极性)。
处理方法：修正接线错误、修复或更换插头、插座。
3、阀芯问题故障现象一：在电磁阀所通介质压力正常的情况下，按下电磁阀红色的手动按钮，电磁阀都没有任何反应(压力介质没有出现通断的变化)，说明阀芯一定是坏的。
电磁阀的结构与原理
电磁阀用于实现气动逻辑控制，如顺序控制、安全保护等，提高气动系统的可靠性和安 全性。
液压系统
要点一
液压泵站
电磁阀用于控制液压泵站的启动、停止和方向，实现液压 系统的自动化控制。
要点二
液压传动
电磁阀用于实现液压传动，如液压缸、液压马达等，提高 液压系统的响应速度和稳定性。
05
电磁阀的优缺点与选择
电磁阀的结构与原理
目录
• 电磁阀概述 • 电磁阀结构 • 电磁阀工作原理 • 电磁阀的应用 • 电磁阀的优缺点与选择
01
电磁阀概述
定义与作用
定义
电磁阀是一种利用电磁力控制流体流 动的阀门。
作用
在液压、气动和流体控制系统中，电 磁阀用于切换或调节流体通道，实现 流体介质的开关、调节和自动化控制 等功能。
工作流程
当线圈通电时，产生磁场→磁场作用于阀芯→阀芯移动→改 变流体通道状态→实现流体控制。
02
电磁阀结构
阀体
阀体是电磁阀的主要结构之一，通常 由铸铁、铸钢、不锈钢等材料制成。 它具有流体通道和控制通道，用于连 接管道并控制流体的流动。
阀体通常具有进出口端口，流体从进 口端口流入，经过控制通道，从出口 端口流出。控制通道的大小可以调节 ，以控制流体的流量和压力。
某些电磁阀可能对通过其的介质有特殊要求，例如无颗粒、无杂质等。
高电压操作
某些电磁阀需要高电压才能正常工作，增加了使用成本和安全隐患。
尺寸限制
由于内部结构和材料的限制，电磁阀可能无法应用于大流量或大压力的场合。
易受磁场干扰
电磁阀的开关动作可能受到周围磁场的影响，需要采取相应的防护措施。
选择因素
应用场合
电磁阀常用类型及区别
电磁阀常用类型及区别
电磁阀常用的类型有直动式电磁阀和导向式电磁阀。
这两种电磁阀的主要区别在于原理和结构上。
1. 直动式电磁阀：
直动式电磁阀的工作原理是通过电磁力直接推动阀芯实现开关过程。
它的结构相对简单，由电磁线圈、阀芯和阀座组成。
当电磁线圈通电时，产生的磁力将阀芯吸引或推开，从而改变阀门的状态。
直动式电磁阀适用于较小的流量和较低的压力情况，开关响应速度较快，但密封性能相对较差。
2. 导向式电磁阀：
导向式电磁阀的工作原理是通过电磁力控制阀门内部的导向元件，进而改变阀门的状态。
它的结构相对复杂，由电磁线圈、阀体、导向元件和阀芯组成。
当电磁线圈通电时，产生的磁力使导向元件移动，改变流体的通道，进而实现阀门的开关。
导向式电磁阀适用于大流量和高压力情况，密封性能较好，但开关响应速度相对较慢。
总体来说，直动式电磁阀适用于小流量和低压力的场合，导向式电磁阀适用于大流量和高压力的场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝合金
DC:±10% AC:±15%
WS-4X30C1-06 WS-4X301E-06 WS-4X301P-06
1/8" 9 . 0 m m² 五口三位
2 0 0系列技术参数
型号
工作介质 动作方式 接管口径 有效截面积 位置数 使用压力范围 工作温度 本体材质 使用电压范围
WS-4X102-06 WS-4X202-06
WS-3X103-10 WS-3X203-10
3/8" 3 0 . 0 m m²
订货型号
- WS
3X
规格代号 三口二位
10
线圈及位数 1 0 :单 线 圈 双 位 置 2 0 :双 线 圈 双 位 置
2
- 08
系列代号
1 : 1 0 0系 列 2 : 2 0 0系 列 3 : 3 0 0系 列
接管口径
- 5 ~ 6 0°C
±10%
本 体 ： 铝 合 金 ； 密 封 圈 ：N B R
WS -
3X1 -
规格代号 三口二位电磁阀
06
螺纹尺寸 06:1/8" 08:1/4"
AC220V
标准电压
DC12V DC24V AC24V AC110V AC220V AC380V
1
电磁阀
3 X系 列 电 磁 阀(二 位 三 通 ）
技术参数
型号
工作介质 动作方式 接管口径 有效截面积 位置数 使用压力范围 工作温度 本体材质 使用电压范围
WS-3X101-M5 WS-3X201-M5
M5 5 . 0 m m²
WS-3X101-06 WS-3X102-06 WS-3X102-08
WS-3X201-06 WS-3X202-06 WS-3X202-08
1/4"
0 ~ 8 k g f / m m²
- 5 ~ 6 0°C
±10%
本 体 ： 铝 合 金 ； 密 封 圈 ：N B R
订货型号
WS -
2X
025 - 06 AC220V
规格代号
流量孔径
二口二位电磁阀 025:2.5mm
螺纹尺寸 标准电压
06:1/8" 08:1/4"
DC12V DC24V AC24V AC110V AC220V AC380V
WS-4X103-08 WS-4X203-08
1/4" 2 5 . 0 m m² 五口二位
WS-4X303C-08
WS-4X103-10
WS-4X303E-08
WS-4X203-10
WS-4X303P-08
经过滤后的压缩空气
先导式
1/4"
3/8"
1 8 . 0 m m²
3 0 . 0 m m²
五口三位
使用寿命长； 6、 无 需 加 油 润 滑 ； 7、 可 与 底 座 集 成 阀 组 ， 节 省 安 装 空 间 ； 8、 附 设 手 动 装 置 ， 利 于 安 装 调 试 ； 9、 有 多 种 标 准 电 压 等 级 可 供 选 用 。
4 W系列技术参数
型号
工作介质 动作方式 接管口径 有效截面积 位置数 使用压力范围 工作温度 本体材质 使用电压范围
使用寿命长； 6、 无 需 加 油 润 滑 ； 7、 可 与 底 座 集 成 阀 组 ， 节 省 安 装 空 间 ； 8、 附 设 手 动 装 置 ， 利 于 安 装 调 试 ； 9、 有 多 种 标 准 电 压 等 级 可 供 选 用 。
电磁阀
1 0 0系列技术参数
型号
工作介质 动作方式 接管口径 有效截面积 位置数 使用压力范围 工作温度 本体材质 使用电压范围
经过滤后的压缩空气
先导式
1/8"
1/8"
1/4"
1 2 . 0 m m²
1 4 . 0 m m²
1 6 . 0 m m²
三口二位
0 . 1 5 ~ 8 k g f / m m² - 2 0 ~ 7 0°C
铝合金
DC:±10% AC:±15%
WS-3X103-08 WS-3X203-08
1/4" 2 5 . 0 m m²
WS-4X101-M5 WS-4X201-M5
M5 5 . 5 m m² 五口二位
WS-4X301C-M5
WS-4X101-06
WS-4X301E-M5
WS-4X201-06
WS-4X301P-M5
经过滤后的压缩空气
先导式
M5
1/8"
5 . 0 m m²
1 2 . 0 m m²
五口三位
五口二位
0 . 1 5 ~ 8 k g f / m m² - 2 0 ~ 7 0°C
M5:M5 06:1/8" 08:1/4" 10:3/8
NO
初始状态 N O :常 开 型 N C :常 闭 型
AC220V
标准电压 DC12V AC110V DC24V AC220V AC24V AC380V
外形尺寸
2
4 X 1 0 0 / 2 0 0系 列 电 磁 阀(二/三 位 五 通)
特点
铝合金
DC:±10% AC:±15%
订货型号
WS
- 4X
规格代号
三口二位 五口三位
10
线圈及位数
1 0 :单 线 圈 双 位 置 2 0 :双 线 圈 双 位 置 3 0 C :双 线 圈 三 位 置 中 位 封 闭 型 3 0 E :双 线 圈 三 位 置 中 位 排 气 型 3 0 P :双 线 圈 三 位 置 中 位 压 力 型
WS-4X104-15 WS-4X204-15 WS-4X304C-15 WS-4X304E-15 WS-4X304P-15
经过滤后的1/2"
5 0 . 0 m m²
1/2"
1/2"
1 6 . 0 m m²
1/2" 3 0 . 0 m m²
五口二位
五口三位
0 . 1 5 ~ 8 k g f / m m² - 2 0 ~ 7 0°C
3 X 1系 列 电 磁 阀(三 口 二 位)
外形尺寸
技术参数
型号 工作介质 动作方式 型式 流 量 孔 径( m㎡) C V值 接管口径 使用压力 工作温度 使用电压范围 主要材质
订货型号
WS-3X1-06
WS-3X1-08
空气 直动式
常闭式
2.5
0.23
1/8"
1/4"
0 ~ 8 k g f / m m²
电 磁 阀/气 缸 选 型 手 册
2 X系 列 电 磁 阀(二 口 二 位)
外形尺寸
技术参数
型号 工作介质 动作方式 型式 流 量 孔 径( m㎡) C V值 接管口径 使用压力 工作温度 使用电压范围 主要材质
电磁阀
WS-2X025-06
WS-2X025-08
空气 直动式
常闭式
1.2
0.23
1/8"
五口二位
0 . 1 5 ~ 8 k g f / m m² - 2 0 ~ 7 0°C
铝合金
DC:±10% AC:±15%
WS-4X303C-10 WS-4X303E-10 WS-4X303P-10
3/8" 1 8 . 0 m m² 五口三位
4 0 0系列技术参数
型号 工作介质 动作方式 接管口径 有效截面积 位置数 使用压力范围 工作温度 本体材质 使用电压范围
1、 先 导 方 式 ： 外 部 与 内 部 可 选 ； 2、 滑 柱 式 结 构 ， 密 封 性 好 ， 反 应 灵 敏 ； 3、 三 位 置 电 磁 阀 有 三 种 中 央 功 能 可 供 选 择 ； 4、 双 头 二 位 置 电 磁 阀 具 有 记 忆 功 能 ； 5、 内 孔 采 用 特 殊 工 艺 加 工 ， 磨 擦 阻 力 小 ， 启 动 气 压 低 ，
18" 1 4 . 0 m m² 五口二位
WS-4X302C-06
WS-4X102-08
WS-4X302E-06
WS-4X202-08
WS-4X302P-06
经过滤后的压缩空气
先导式
1/8"
1/4"
1 2 . 0 m m²
1 6 . 0 m m²
五口三位
五口二位
0 . 1 5 ~ 8 k g f / m m² - 2 0 ~ 7 0°C
铝合金
DC:±10% AC:±15%
订货型号
WS
- 4X
10
规格代号 线圈及位数
三口二位 五口三位
1 0 :单 线 圈 双 位 置 2 0 :双 线 圈 双 位 置 3 0 C :双 线 圈 三 位 置 中 位 封 闭 型 3 0 E :双 线 圈 三 位 置 中 位 排 气 型 3 0 P :双 线 圈 三 位 置 中 位 压 力 型
2 5 . 0 m m²
五口二位
0 . 1 5 ~ 8 k g f / m m²
- 2 0 ~ 7 0°C
铝合金
DC:±10% AC:±15%
WS-4W103-08 WS-4W103-10 WS-4W203-08 WS-4W203-10
1/4" 2 5 . 0 m m²
3/8" 3 0 . 0 m m²
安装与使用
1、 使 用 前 注 意 检 查 组 件 在 运 输 过 程 中 是 否 损 坏,然 后 安 装 使 用; 2、 安 装 时 请 注 意 气 体 流 动 方 向 及 接 管 牙 型 是 否 正 确 。 使 用 介 质 必 须 经 过4 0 u m滤 芯 过 滤; 3、请注意安装条件是否符合技术要求(如 “电压”、“作动频率” 、“工作压力” 、“使用温度范围”
