10KV电力变压器(7)
10kv干式变压器

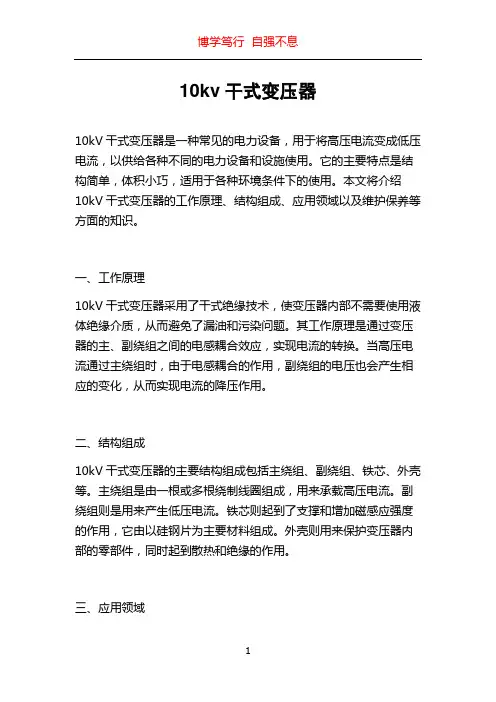

![10kv干式变压器](https://img.taocdn.com/s3/m/e0930a63443610661ed9ad51f01dc281e53a56af.png)
10kv干式变压器10kV干式变压器是一种常见的电力设备,用于将高压电流变成低压电流,以供给各种不同的电力设备和设施使用。
它的主要特点是结构简单,体积小巧,适用于各种环境条件下的使用。
本文将介绍10kV干式变压器的工作原理、结构组成、应用领域以及维护保养等方面的知识。
一、工作原理10kV干式变压器采用了干式绝缘技术,使变压器内部不需要使用液体绝缘介质,从而避免了漏油和污染问题。
其工作原理是通过变压器的主、副绕组之间的电感耦合效应,实现电流的转换。
当高压电流通过主绕组时,由于电感耦合的作用,副绕组的电压也会产生相应的变化,从而实现电流的降压作用。
二、结构组成10kV干式变压器的主要结构组成包括主绕组、副绕组、铁芯、外壳等。
主绕组是由一根或多根绕制线圈组成,用来承载高压电流。
副绕组则是用来产生低压电流。
铁芯则起到了支撑和增加磁感应强度的作用,它由以硅钢片为主要材料组成。
外壳则用来保护变压器内部的零部件,同时起到散热和绝缘的作用。
三、应用领域10kV干式变压器广泛应用于住宅区、商业区、工业区等场所的电力供应系统中。
其主要应用领域包括电力输配电系统、工矿企业、机场、高速公路、地铁等。
由于其结构简单、维护方便等特点,使得10kV干式变压器成为可靠、安全、节能的电力供应装置。
四、维护保养10kV干式变压器的维护保养非常重要,可以有效延长其使用寿命,并确保其安全可靠运行。
以下是一些常见的维护保养措施:1. 清洁:定期对变压器外壳进行清洁,保持其表面干净,并避免进入杂质。
2. 温度监测:定期对变压器的温度进行监测,确保其工作温度在正常范围内。
3. 绝缘测试:定期进行绝缘测试,检测绝缘是否完好,如有发现问题应及时处理。
4. 检查接线:定期检查变压器的接线是否松动或腐蚀,确保接触良好。
5. 检查冷却系统:定期检查冷却系统的工作情况,确保正常冷却。
6. 防雷保护:对于暴雨天气,应加强对变压器的防雷保护。
以上是一些基本的维护保养措施,具体的维护保养应按照变压器的实际情况和相关标准进行操作。
10KV配电变压器技术规范

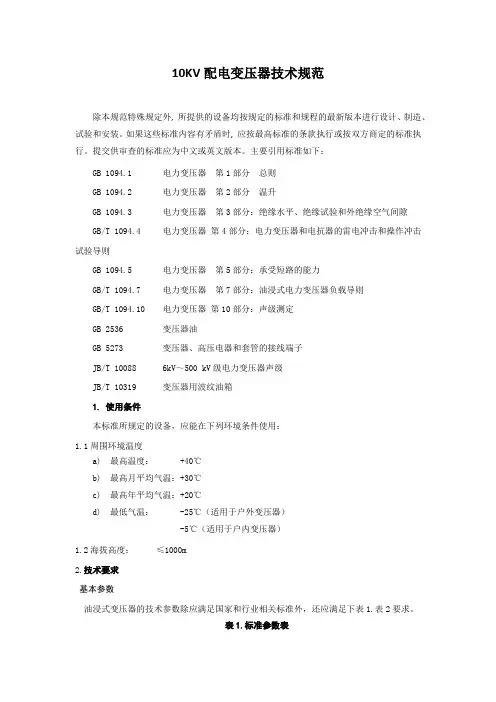

![10KV配电变压器技术规范](https://img.taocdn.com/s3/m/71d62f0e16fc700abb68fcfc.png)
10KV配电变压器技术规范除本规范特殊规定外, 所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。
如果这些标准内容有矛盾时, 应按最高标准的条款执行或按双方商定的标准执行。
提交供审查的标准应为中文或英文版本。
主要引用标准如下:GB 1094.1 电力变压器第1部分总则GB 1094.2 电力变压器第2部分温升GB 1094.3 电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.4电力变压器第4部分:电力变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5 电力变压器第5部分:承受短路的能力GB/T 1094.7 电力变压器第7部分:油浸式电力变压器负载导则GB/T 1094.10 电力变压器第10部分:声级测定GB 2536 变压器油GB 5273 变压器、高压电器和套管的接线端子JB/T 10088 6kV~500 kV级电力变压器声级JB/T 10319 变压器用波纹油箱1. 使用条件本标准所规定的设备,应能在下列环境条件使用:1.1周围环境温度a)最高温度:+40℃b)最高月平均气温:+30℃c)最高年平均气温:+20℃d)最低气温:-25℃(适用于户外变压器)-5℃(适用于户内变压器)1.2海拔高度:≤1000m2.技术要求基本参数油浸式变压器的技术参数除应满足国家和行业相关标准外,还应满足下表1.表2要求。
表1.标准参数表3.设计与结构要求3.1 一般要求3.1.1变压器的联结组标号三相配电变压器的联结组标号常用为Dyn11、Yyn0、Yzn11,宜选用Dyn11。
3.1.2 绝缘水平变压器的每一绕组及中性点端子的绝缘水平和试验电压见表3。
表3 变压器的绕组的绝缘水平和试验电压注:雷电截波冲击耐受电压试验仅在有要求时进行。
3.1.3 接线端子变压器一次和二次引线的接线端子,应用铜材制成,其接触表面应洁净,不得有裂纹、明显伤痕、毛刺,腐蚀斑痕缺陷及其他影响电接触和机械强度的缺陷,且应有防松措施。
10kv变压器常用规格

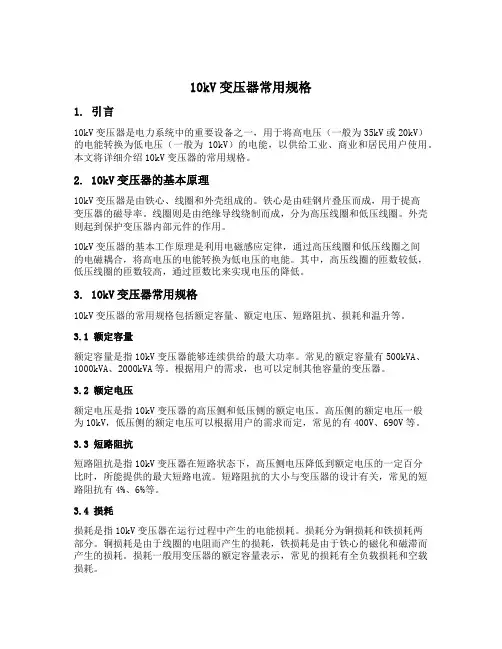

![10kv变压器常用规格](https://img.taocdn.com/s3/m/b87c1a27c381e53a580216fc700abb68a982ad39.png)
10kV变压器常用规格1. 引言10kV变压器是电力系统中的重要设备之一,用于将高电压(一般为35kV或20kV)的电能转换为低电压(一般为10kV)的电能,以供给工业、商业和居民用户使用。
本文将详细介绍10kV变压器的常用规格。
2. 10kV变压器的基本原理10kV变压器是由铁心、线圈和外壳组成的。
铁心是由硅钢片叠压而成,用于提高变压器的磁导率。
线圈则是由绝缘导线绕制而成,分为高压线圈和低压线圈。
外壳则起到保护变压器内部元件的作用。
10kV变压器的基本工作原理是利用电磁感应定律,通过高压线圈和低压线圈之间的电磁耦合,将高电压的电能转换为低电压的电能。
其中,高压线圈的匝数较低,低压线圈的匝数较高,通过匝数比来实现电压的降低。
3. 10kV变压器常用规格10kV变压器的常用规格包括额定容量、额定电压、短路阻抗、损耗和温升等。
3.1 额定容量额定容量是指10kV变压器能够连续供给的最大功率。
常见的额定容量有500kVA、1000kVA、2000kVA等。
根据用户的需求,也可以定制其他容量的变压器。
3.2 额定电压额定电压是指10kV变压器的高压侧和低压侧的额定电压。
高压侧的额定电压一般为10kV,低压侧的额定电压可以根据用户的需求而定,常见的有400V、690V等。
3.3 短路阻抗短路阻抗是指10kV变压器在短路状态下,高压侧电压降低到额定电压的一定百分比时,所能提供的最大短路电流。
短路阻抗的大小与变压器的设计有关,常见的短路阻抗有4%、6%等。
3.4 损耗损耗是指10kV变压器在运行过程中产生的电能损耗。
损耗分为铜损耗和铁损耗两部分。
铜损耗是由于线圈的电阻而产生的损耗,铁损耗是由于铁心的磁化和磁滞而产生的损耗。
损耗一般用变压器的额定容量表示,常见的损耗有全负载损耗和空载损耗。
3.5 温升温升是指10kV变压器在运行过程中,各部件的温度升高。
温升的大小与变压器的设计和散热方式有关。
一般来说,温升越小,变压器的效率越高,寿命越长。
电力变压器基本型号及参数知识

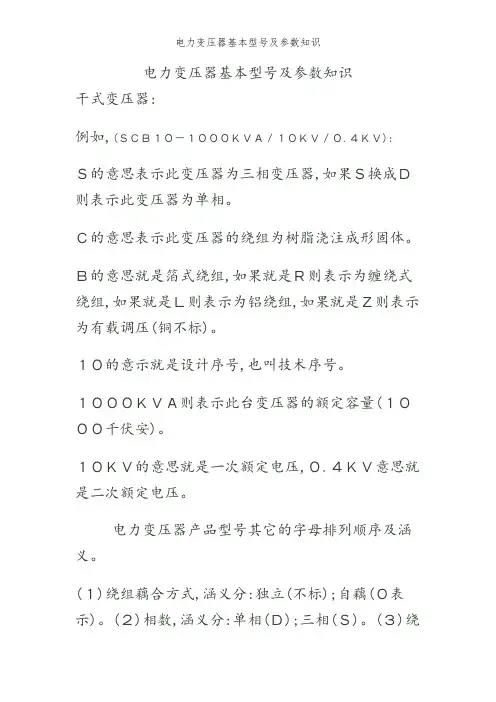

![电力变压器基本型号及参数知识](https://img.taocdn.com/s3/m/fca84859856a561253d36f45.png)
电力变压器基本型号及参数知识干式变压器:例如,(SCB10-1000KVA/10KV/0.4KV):S的意思表示此变压器为三相变压器,如果S换成D则表示此变压器为单相。
C的意思表示此变压器的绕组为树脂浇注成形固体。
B的意思就是箔式绕组,如果就是R则表示为缠绕式绕组,如果就是L则表示为铝绕组,如果就是Z则表示为有载调压(铜不标)。
10的意示就是设计序号,也叫技术序号。
1000KVA则表示此台变压器的额定容量(1000千伏安)。
10KV的意思就是一次额定电压,0.4KV意思就是二次额定电压。
电力变压器产品型号其它的字母排列顺序及涵义。
(1)绕组藕合方式,涵义分:独立(不标);自藕(O表示)。
(2)相数,涵义分:单相(D);三相(S)。
(3)绕组外绝缘介质,涵义分;变压器油(不标);空气(G):气体(Q);成型固体浇注式(C):包绕式(CR):难燃液体(R)。
(4)冷却装置种类,涵义分;自然循环冷却装置(不标):风冷却器(F):水冷却器(S)。
(5)油循环方式,涵义:自然循环(不标);强迫油循环(P)。
(6)绕组数,涵义分;双绕组(不标);三绕组(S);双分裂绕组(F)。
(7)调压方式,涵义分;无励磁调压(不标):有载调压抑(Z)。
(8)线圈导线材质,涵义分:铜(不标);铜箔(B);铝(L)铝箔(LB)。
(9)铁心材质,涵义;电工钢片(不标);非晶合金(H)。
(10)特殊用途或特殊结构,涵义分;密封式(M);串联用(C);起动用(Q);防雷保护用(B);调容用(T);高阻抗(K)地面站牵引用(QY);低噪音用(Z);电缆引出(L);隔离用(G);电容补偿用(RB);油田动力照明用(Y);厂用变压器(CY);全绝缘(J);同步电机励磁用(LC)。
变压器型号一、电力变压器型号说明如下:变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号,以及变压器容量、额定电压、绕组连接方式组成。
请问下列电力变压器型号代号含义就是什么?变压器型号一、电力变压器型号说明如下:变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号,以及变压器容量、额定电压、绕组连接方式组成。
10kvS7、S9、S11变压器技术全参数表

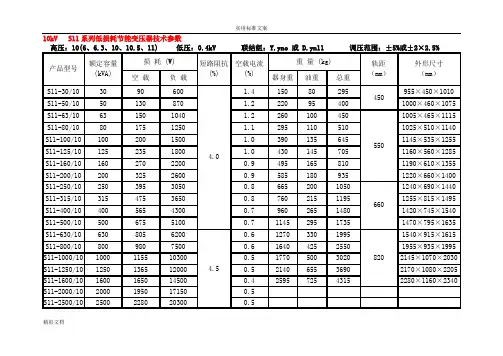

![10kvS7、S9、S11变压器技术全参数表](https://img.taocdn.com/s3/m/3b48d1441eb91a37f1115c36.png)
53
1740×1120×1920
1070
1070
570
430
335
4640
SCB9-2000
3735
15300
1.2
53
1760×1120×2050
1070
1070
575
440
335
4768
SCB9-2500
4500
18200
1.2
54
1800×1120×2140
1070
1070
600
445
340
30
149
792
4.0
143
74
293
S7-50/10
50
187
1152
221
92
408
S7-63/10
63
220
1398
255
105
470
S7-80/10
80
266
1614
299
111
529
S7-100/10
100
302
1925
334
128
614
S7-125/10
125
346
2438
382
153
714
820
435
340
255
1550
SCB10-500
1160
4880
1.4
48
1560×870×1440
820
820
435
345
305
1750
SCB10-630
1340
5870
1.2
49
1570×870×1620
10仟伏电力变压器—型号表
![10仟伏电力变压器—型号表](https://img.taocdn.com/s3/m/653e02a10029bd64783e2cea.png)
0.8
4.3
1.0
1.51
1540×1120×1610
500
0.96
5.15
1.0
1.74
1595×1280×1670
630
4.5
1.2
6.2
0.9
2.185
1955×1880×1325
800
1.4
7.5
0.8
2.55
1975×1955×1335
1000
1.7
10.3
0.7
2.91
2000×2010×1340
YN,d11
10.5
18530
9.84
36800
1435×2000
6400×4800×4600
6
S9-20000/110
35 38.5
YN,d11
10.5
21900
11.58
43500
1435×2000
7000×5200×4830
新品推荐
工厂简介
产品介绍
质量保证
销售与市场
售后服务
访客留言
返回主页
成都变压器厂
transformers with on-load tap changing
额定容量kVA Rated Power kVA
额定电压kV Voltage kV combination
阻抗电压%
Impedance voltage
联接阻标号
Connection symbol
空载损耗kW
No-load loss kW
125
0.34
1.8
1.5
0.66
1280×1380×820
10KV电力变压器数据
![10KV电力变压器数据](https://img.taocdn.com/s3/m/e9c049291ed9ad51f11df243.png)
S9—M三相油浸式全密封电力变压器技术数据表S11-M系列全密封油浸式配电变压器是在新型S9系列产品结构设计的基础上进行开发的科技新产品。
设计的主导思想是满足产品的可靠性,提高产品的性能,根据新S9产品的实际情况,重新调整了一些损耗系数和结构,使损耗设计值更符合实测值,同时进行了优化设计,合理确定铜铁比例,使材料成本最低,结构合理。
变压器的连接组别介绍变压器三相绕组有星型联结、三角形联结与曲折联结等三种联结法。
在绕组联结中常用大写字母A、B、C表示高压绕组首端,用X、Y、Z表示其末端;用小写字母a、b、c表示低压绕组首端,x、y、z表示其末端,用o表示中性点。
新标准对星型、三角形和曲折形联结,对高压绕组分别用符号Y、D、Z表示;对中压和低压绕组分别用y、d、z表示。
有中性点引出时分别用Y N、Z N和y n、z n表示。
自藕变压器有公共部分的两绕组中额定电压低的一个用符号a表示。
变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。
例如:高压为Y,低压为y n联结,那么绕组联结组为Y y n。
加上时钟法表示高低压侧相量关系就是联结组别。
常用的三种联结组别有不同的特征:1 Y联结:绕组电流等于线电流,绕组电压等于线电压的1/√3,且可以做成分级绝缘;另外,中性点引出接地,也可以用来实现四线制供电。
这种联结的主要缺点是没有三次谐波电流的循环回路。
2D联结:D联结的特征与Y联结的特征正好相反。
3Z联结:Z联结具有Y联结的优点,匝数要比Y形联结多15.5%。
成本较大。
据G B/T6451-1999《三相油浸式电力变压器技术参数和要求》和G B/T10228-1997《干式电力变压器技术参数和要求》规定,配电变压器可采用D y n11联结。
而我国新颁布的国家规《民用建筑电气设计规》、《工业与民用供配电系统设计规》、《10K V及以下变电所设计规》等推荐采用D y n11联结变压器用作配电变压器。
(完整版)10kV油浸式变压器技术规范
![(完整版)10kV油浸式变压器技术规范](https://img.taocdn.com/s3/m/44f4060a11a6f524ccbff121dd36a32d7375c761.png)
(完整版)10kV油浸式变压器技术规范10kV油浸式变压器技术规范⽬录1规范性引⽤⽂件 (1)2结构及其他要求 (2)3标准技术参数 (5)4使⽤环境条件表 (7)5试验 (8)10kV油浸式变压器技术规范1规范性引⽤⽂件下列⽂件对于本⽂件的应⽤是必不可少的。
凡是注⽇期的引⽤⽂件,仅注⽇期的版本适⽤于本⽂件。
凡是不注⽇期的引⽤⽂件,其最新版本适⽤于本⽂件。
GB 311.1绝缘配合第1部分:定义、原则和规则GB 1094.1电⼒变压器第1部分:总则GB 1094.2电⼒变压器第2部分:液浸式变压器的温升GB 1094.3电⼒变压器第3部分:绝缘⽔平、绝缘试验和外绝缘空⽓间隙GB/T 1094.4电⼒变压器第4部分:电⼒变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5电⼒变压器第5部分:承受短路的能⼒GB/T 1094.7电⼒变压器第7部分:油浸式电⼒变压器负载导则GB/T 1094.10电⼒变压器第10部分:声级测定GB 2536电⼯流体变压器和开关⽤的未使⽤过的矿物绝缘油GB/T 2900.15电⼯术语变压器、互感器、调压器和电抗器GB/T 4109交流电压⾼于1000V的绝缘套管GB 4208外壳防护等级(IP代码)GB/T 5273变压器、⾼压电器和套管的接线端⼦GB/T 6451油浸式电⼒变压器技术参数和要求GB/T 7252变压器油中溶解⽓体分析和判断导则GB/T 7354局部放电测量GB/T 7595运⾏中变压器油质量GB/T 8287.1标称电压⾼于1000V系统⽤户内和户外⽀柱绝缘⼦第1部分:瓷或玻璃绝缘⼦的试验GB/T 8287.2标称电压⾼于1000V系统⽤户内和户外⽀柱绝缘⼦第2部分:尺⼨与特性GB/T 11022⾼压开关设备和控制设备标准的共⽤技术要求GB 11604⾼压电器设备⽆线电⼲扰测试⽅法GB/T 13499电⼒变压器应⽤导则GB/T 16927.1⾼电压试验技术第1部分:⼀般定义及试验要求GB/T 16927.2⾼电压试验技术第2部分:测量系统GB/T 17468电⼒变压器选⽤导则GB 20052三相配电变压器能效限定值及能效等级GB/T 25438 三相油浸式⽴体卷铁⼼配电变压器技术参数和要求GB/T 25446 油浸式⾮晶合⾦铁芯配电变压器技术参数和要求GB/T 26218.1污秽条件下使⽤的⾼压绝缘⼦的选择和尺⼨确定第1部分:定义、信息和⼀般原则GB/T 26218.2污秽条件下使⽤的⾼压绝缘⼦的选择和尺⼨确定第2部分:交流系统⽤瓷和玻璃绝缘⼦GB 50150电⽓装置安装⼯程电⽓设备交接试验标准DL/T 572电⼒变压器运⾏规程DL/T 593⾼压开关设备和控制设备标准的共⽤技术要求DL/T 596电⼒设备预防性试验规程DL/T 984油浸式变压器绝缘⽼化判断导则DL 5027电⼒设备典型消防规程JB/T 3837变压器类产品型号编制⽅法JB/T 10088 6kV~500kV电⼒变压器声级JB10317 单相油浸式配电变压器技术参数和要求JB/T 10428变压器⽤多功能保护装置Q/GDW 1771 10kV⾮晶合⾦铁芯配电变压器技术条件Q/GDW 1772 10kV⾮晶合⾦铁芯配电变压器试验导则IEC 60296变压器和开关⽤新绝缘油规范Specification for unused mineral insulating oils for transformers and switchgear IEC 60156绝缘油介电强度测定法Insulating oils Determination of the dielectric strength2结构及其他要求2.1 10kV变压器技术参数变压器空载损耗及负载损耗不得有正偏差。
10KV干式变压器使用说明书-恒安源电气
![10KV干式变压器使用说明书-恒安源电气](https://img.taocdn.com/s3/m/08d27d4014791711cd791713.png)
温升数值减小 2.5%。
3 全国服务热线:400-028-9001
北京恒安源电气设备有限公司
(4)安装场所为户内,应无严重影响变压器绝缘的气体, 严重潮湿、滴水等,不受阳光直接照射,不会被水淹没的地 方,室内保持良好通风,通风的换气量按变压器空载和负载 的总损耗计算,应不小于 4m3/kw,min。
7 全国服务热线:400-028-9001
北京恒安源电气设备有限公司 适用说明书进行。
(18)有载调压开关及控制装置的使用按专门的使用说 明书进行。
8 全国服务热线:400-028-9001
(8)变压器投入运行前应进行重复出厂试验,工频耐压 试验按 85%的出厂试验电压进行,如:10KV 产品按 24Kv,
6 全国服务热线:400-028-9001
北京恒安源电气设备有限公司
6Kv 产品按 20Kv 的试验电压。对装有温控的低压进行耐压试 验时,应先将测温探头轻轻地拉出线圈,以免损坏温控器, 试验完毕后,装回原处。
4 全国服务热线:400-028-9001
北京恒安源电气设备有限公司
(4)整体装配由夹件、拉板、夹紧螺杆、线圈、减震降 噪声装置和垫块组成。
(5)变压器高压侧出线备有出线端子和分接端子,出线 端子在夹件上,通过环氧树脂绝缘子引出,各引出端均有符 号牌 A、B、C 标志。各分接端子在线圈浇注体上,其分接原 理图的标志牌在高压侧上夹件上,可以根据供电电压情况进 行调节,以保证变压器输出电压为额定值,防止电压过高时 出现的不正常的噪声。
(6)800kVA 及以上的底部供给可卸的滚轮,滚轮中心距 为轨距,可变换沿横轴和纵轴方向移动。630kVA 及以下设有 安装用的定位孔,孔中心距为轨距尺寸。
(7)315kVA 及以上容量的变压器可根据用户要求,安装 监测变压器运行温度的电脑温控器,测量代压线圈内部温 度,同时可安装受电脑温控器控制的强迫风冷装置,以降低 温升,延长变压器的使用寿命,或提高变压器的输出容量。 200kVA 及以下容量的变压器只安装温度显示装置。
2020特种作业高压电工测试题库及答案
![2020特种作业高压电工测试题库及答案](https://img.taocdn.com/s3/m/aaeac1745022aaea988f0f07.png)
2020特种作业高压电工测试题库及答案1. 第1题:短路电流通过线路,要产生很大的电流降,使系统的电流水平骤降,引起电动机转速突然下降,甚至停转,严重影响电气设备的正常运行。
A对B错【正确答案】答案解析:产生很大的电压降.2. 第2题:金具必须有足够的机械强度,并能满足耐腐蚀的要求.A、对【正确答案】B、错3. 第3题:完成工作许可手续后,工作负责人(监护人)应向工作班人员交代现场安全措施、带电部位和其他注意事项.A对【正确答案】B错4. 第4题:避雷带是沿建筑物易受雷击的部位(如屋脊、屋檐、屋角等处)装设的带形导体。
()A对【正确答案】B错5. 第5题:电流互感器运行前检查外壳及二次侧应接地正确、良好,接地线连接应坚固可靠.A对【正确答案】B错6. 第6题:低压侧接地保护是站用变保护测控装置在保护方面的一项功能。
A对【正确答案】B错7. 第7题:S 11-160/10表示三相油浸自冷式,双绕组无励磁调压,额定容量160kVA,低压侧绕组额定电压为10kV电力变压器.A对B错【正确答案】答案解析:高压侧绕组额定电压为10kV。
8. 第8题:使用绝缘棒,可以不用戴绝缘手套、穿绝缘靴.A对B错【正确答案】答案解析:使用绝缘棒,必须戴绝缘手套、穿绝缘靴。
9. 判断题]第9题:电流通过人体,对人的危害程度与通过人体的途径有密切关系.A对【正确答案】B错10. 第10题:新线路投入运行3~5年后,混凝土电杆各部坚固螺栓坚固螺栓需紧一次.A对B错【正确答案】答案解析:投入运行后一年。
11. 第11题:验电前后应在有电的设备上或线路上进行试验,以检验所使用的验电器是否良好.A对【正确答案】B错12. 第12题:在电阻并联的电路中,电路总电阻等于各并联电阻之和。
A对B错【正确答案】答案解析:总电阻倒数为各并联电阻倒数之和。
13. 第13题:交流高压真空接触器利用分闸弹簧的作用力分闸.A对【正确答案】B错14. 第14题:交流电流的频率越高,则电感元件的感抗值越小,而电容元件的容抗值越大.A对B错【正确答案】答案解析:频率越高,感抗值越大,容抗值越小。
10kvS7、S9、S11变压器技术参数表
![10kvS7、S9、S11变压器技术参数表](https://img.taocdn.com/s3/m/9ef7da1959eef8c75fbfb39f.png)
980
7500
0.6
1640
425
2550
1955×935×1995
S11-1000/10
1000
1155
10300
0.5
1770
500
3020
2145×1070×2030
S11-1250/10
1250
1365
12000
0.5
2140
655
3690
2170×1080×2205
S11-1600/10
13793
4.5
2253
775
3513
一、S7系列35kV节能电力变压器电气参数
型号
额定容量(kVA)
额定电压(kV)
损耗(W)
短路阻抗(%)
空载电流(%)
联接组标号
重量(kg)
外形尺寸(mm)
轨距(mm)
高压
低压
空载
短路
器身
油
油箱附件
总重
长
宽
高
S7-50/35
50
35
0.4
265
1350
6.5
2.8
382
153
714
S7-160/10
160
443
2771
470
169
840
S7-200/10
200
538
3431
528
197
955
S7-250/10
250
605
3935
637
211
1105
S7-315/10
315
766
4795
740
245
10kV干式配电变压器技术规范书
![10kV干式配电变压器技术规范书](https://img.taocdn.com/s3/m/d885adf0d4bbfd0a79563c1ec5da50e2524dd127.png)
IOkV干式配电变压器技术规范书(通用部分)目录 (II)1总则 (1)2工作范围 (2)2.1范围和界限 (2)2.2服务范围 (2)3应遵循的主要标准 (3)4使用条件 (4)4.1环境条件 (4)4.1.1周围环境温度 (4)4.1.2海拔高度 (4)4.1.3环境相对湿度(在25℃时) (4)4.1.4地震烈度 (5)4.1.5安装地点 (5)4.1.6污秽等级 (5)4.2特殊环境条件的规定 (5)4.3系统条件要求 (5)5技术要求 (5)5.1技术参数 (5)5.2设计和结构要求 (6)5.2.1一般要求 (6)5.2.2干式配电变压器技术要求 (7)5.3焊接质量要求 (11)6试验要求 (11)6.1试验项目 (11)6.2试验方法及要求 (12)6.2.1关键材料检测 (12)6.2.2绝缘电阻测量 (12)6.2.3绕组直流电阻测量 (13)6.2.4电压比测量和联结组标号检定 (13)6.2.5空载损耗和空载电流测量 (13)6.2.6短路阻抗及负载损耗测量 (13)6.2.7外施交流耐压试验 (13)6.2.8感应耐压试验 (13)6.2.9局部放电试验 (14)6.2.10雷电冲击电压试验 (14)6.2.11温升试验 (14)6.2.12声级测量 (14)6.2.13空载电流谐波测量 (15)6.2.14承受短路能力试验 (15)7产品对环境的影响 (15)8技术文件要求 (15)9起吊、包装、运输、安装及质量保证 (16)9.1起吊 (16)9.2包装 (16)9.3运输 (16)9.4安装指导 (17)9.5质量保证 (17)10一次、二次及土建接口要求 (18)10.1电气一次接口 (18)10.2电气二次接口 (19)10.3土建接口 (19)11 1.eC数据文件 (20)附录A铭牌示意图 (21)1总则1.1本技术规范书适用于中国南方电网有限责任公司管理范围内采购的IOkV干式铜绕组配电变压器,不含非晶合金铁心干式变压器,它提出了该设备技术参数、结构、性能、试验、起吊、包装和运输等方面的技术要求。
10kV干式变压器技术规格书
![10kV干式变压器技术规格书](https://img.taocdn.com/s3/m/65a4a044b7360b4c2e3f64a9.png)
1. 总则1.1本技术规格书适用于10kV干式变压器。
它提出了对10kV干式变压器及其附属设备的功能设计、工艺、制造、试验及服务等方面的技术要求。
1.2本技术规格书中提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,投标方应提供符合本技术规格书内容要求的优质产品。
1.3如果投标方没有以书面形式对本技术规格书的条文提出异议,则表示投标方提供的设备完全符合本技术规格书的要求。
1.4本技术规格书所使用的标准为最新国家和行业标准及IEC标准,如遇与投标方所执行的标准不一致时,按较高标准执行。
1.5投标方应具有成熟的生产工艺和技术,必须具备5年以上生产10kV产品的经验,并有与本技术规格书要求的同容量产品的供货记录。
1.6投标方应通过ISO9001质量体系认证及ISO14001环境体系认证,采用现行国家和行业标准及IEC标准生产,以确保所生产电力变压器是质量可靠、性能优良、环保节能的产品。
1.7本技术规格书经招标方、设计方、投标方三方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。
2.制造标准GB1094.1 电力变压器总则、温升IEC76-1/76-2GB1094.5 电力变压器绝缘水平和绝缘试验IEC76-3GB1094.5 电力变压器承受短路能力IEC76-5GB4109-88 交流电压高于1000V的套管通用技术条件GB7328-87 变压器和电抗器的噪声级测定GB/T13499-92 电力变压器应用导则GB7354-87 局部放电测量IEC270GB5273-85 变压器高压电器和套管的接线端子GB5582/T-93 高压电力设备外绝缘污秽等级GB10237-88 电力变压器绝缘和绝缘试验外绝缘的空气间隙GB7440-88 电力变压器和电抗器的雷电冲击和冲击试验导则GB191 包装储运标志GB 1094.11-2007 《干式电力变压器》GB/T 10228-1997 《干式电力变压器技术参数和要求》;GB/T 1721-1998 《干式电力变压器负载导则》;GB 4208-1993 《外桥防护等级(IP代码)》JB/T 10088-1999 《6-220kV变压器声级》;GB 1094.3 《电力变压器绝缘水平和绝缘试验、外绝缘空气间隙》;IEC726-11 国际电工委员会标准《干式电力变压器》。
(完整版)10kV油浸式变压器技术规范
![(完整版)10kV油浸式变压器技术规范](https://img.taocdn.com/s3/m/0e9ed7c02e3f5727a4e96230.png)
10kV油浸式变压器技术规范目录1规范性引用文件 (1)2结构及其他要求 (2)3标准技术参数 (5)4使用环境条件表 (7)5试验 (8)10kV油浸式变压器技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本适用于本文件。
GB 311.1绝缘配合第1部分:定义、原则和规则GB 1094.1电力变压器第1部分:总则GB 1094.2电力变压器第2部分:液浸式变压器的温升GB 1094.3电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.4电力变压器第4部分:电力变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5电力变压器第5部分:承受短路的能力GB/T 1094.7电力变压器第7部分:油浸式电力变压器负载导则GB/T 1094.10电力变压器第10部分:声级测定GB 2536电工流体变压器和开关用的未使用过的矿物绝缘油GB/T 2900.15电工术语变压器、互感器、调压器和电抗器GB/T 4109交流电压高于1000V的绝缘套管GB 4208外壳防护等级(IP代码)GB/T 5273变压器、高压电器和套管的接线端子GB/T 6451油浸式电力变压器技术参数和要求GB/T 7252变压器油中溶解气体分析和判断导则GB/T 7354局部放电测量GB/T 7595运行中变压器油质量GB/T 8287.1标称电压高于1000V系统用户内和户外支柱绝缘子第1部分:瓷或玻璃绝缘子的试验GB/T 8287.2标称电压高于1000V系统用户内和户外支柱绝缘子第2部分:尺寸与特性GB/T 11022高压开关设备和控制设备标准的共用技术要求GB 11604高压电器设备无线电干扰测试方法GB/T 13499电力变压器应用导则GB/T 16927.1高电压试验技术第1部分:一般定义及试验要求GB/T 16927.2高电压试验技术第2部分:测量系统GB/T 17468电力变压器选用导则GB 20052三相配电变压器能效限定值及能效等级GB/T 25438 三相油浸式立体卷铁心配电变压器技术参数和要求GB/T 25446 油浸式非晶合金铁芯配电变压器技术参数和要求GB/T 26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分:定义、信息和一般原则GB/T 26218.2污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分:交流系统用瓷和玻璃绝缘子GB 50150电气装置安装工程电气设备交接试验标准DL/T 572电力变压器运行规程DL/T 593高压开关设备和控制设备标准的共用技术要求DL/T 596电力设备预防性试验规程DL/T 984油浸式变压器绝缘老化判断导则DL 5027电力设备典型消防规程JB/T 3837变压器类产品型号编制方法JB/T 10088 6kV~500kV电力变压器声级JB10317 单相油浸式配电变压器技术参数和要求JB/T 10428变压器用多功能保护装置Q/GDW 1771 10kV非晶合金铁芯配电变压器技术条件Q/GDW 1772 10kV非晶合金铁芯配电变压器试验导则IEC 60296变压器和开关用新绝缘油规范Specification for unused mineral insulating oils for transformers and switchgearIEC 60156绝缘油介电强度测定法Insulating oils Determination of the dielectric strength2结构及其他要求2.1 10kV变压器技术参数变压器空载损耗及负载损耗不得有正偏差。
10kvS7、S9、S11变压器技术参数表
![10kvS7、S9、S11变压器技术参数表](https://img.taocdn.com/s3/m/4adc30d23169a4517623a379.png)
480
2600
13
595
160
970
550X550
1360X855X145D
250
560
3030
1.2
730
192
1130
550X650
1410 x: 910 K 1510
315
670
3630
11
840
215
1330
550X650
142H %:]。臭1X 15三口
400
800
4300
1.0
1015
S11-1600/10
1600
1650
14500
0.4
2595
725
4315
2280X 1160X 2340
S11-2000/10
2000
1950
17150
0.5
S11-2500/10
2500
2280
20300
0.5
额定
容星
电压组合
空载
损耗
(W)
负载
损耗
(X)
载流黔 空电(%
重量CkQ
i+tSSaxB
295
110
510
1025X 510X 1140
S11-100/10
100
200
1500
1.0
390
135
645
1145X 535X 1255
S11-125/10
125
235
1800
1.0
430
145
705
1160X 560X 1285
S11-160/10
160
S11-20KVA 10KV变压器
![S11-20KVA 10KV变压器](https://img.taocdn.com/s3/m/3cf960d849649b6648d74780.png)
S11-20KVA/10KV/0.4KV油浸式变压器二次不带负载,一次也与电网断开 (无电源励磁)的调压,称为无励磁调压,带负载进行变换绕组分接的调压,称为有载调压。
电力变压器作为使用最为广泛的电力设施,数量种类繁多,对节能减排有着重要意义。
S11型全密封油浸式电力变压器是目前配电设备主要选型产品,节能效果显著。
我国配电变压器性能代号的涵义为:在S7型以上,空载损耗每降低约10%,代号“7”则在数字上加“1”。
从S7型发展到S9型,负载损耗降低较多,平均为25%,后来,由于没有突破性的新材料、新技术和新工艺,配电变压器的负载损耗下降比较困难,所以,性能水平代号通常以空载损耗降低为标准。
以400kVA产品为例,S7型空载损耗920W,S11型空载损耗570W,下降了38%。
目前,主流的配电变压器一般选用S11型叠铁芯电力变压器。
采用全充油密封型、无储油柜、波纹片式箱体结构,变压器由于温度和负载的变化引起油温和体积的变化,完全由波纹油箱予以调节,其空载损耗比S9降低25%,耐雷电冲击抗短路能力强,节能效果明显,并降低了变压器的外型尺寸。
S11型变压器采用高导磁取向硅钢片生产,片厚为0.27-0.30mm,单位铁损为1w/kg,而新S9型为普通硅钢片,片厚为0.30-0.35mm,单位铁损为1.20-1.55w/kg。
三相油浸式电力变压器结构及特点:u 油浸式变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
u 铁心和绕组各自采用了紧固措施,器身高,低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。
u 线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。
u 油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2、三相电力变压器高压侧、低压侧额定电流的 估算和计算 1)估算:由经验估算法来估算: 高压侧额定工作电流:有一个千伏安(KVA)工作电 流为0.06A即:I1=0.06A/1KVA 低压侧额定工作电流:有一个千伏安(KVA)工作电流 为1.5A即:I2=1.5A/1KVA 2)计算:可由公式 S= 3 UI来计算 式中:S-表示变压器的额定容量(KVA) U-表示变压器高压一次端或低压二次 端的额定电压(KV) I-表示变压器高压一次侧或低压二次 侧的额定电流(A)
电力变压器10KV/0.4Fra bibliotekV高低压 侧保险的选用
1、电力变压器高压10KV侧的保险(跌落闸即 羊蹄子内保险)选用: a、高压侧工作电流:有一个千伏安(KVA)
工作电流为0.06A即:I1=0.06A/1KVA
b、高压侧保险的选择原则是:
①容量在100KVA及以下的变压器,保险按2-3倍的工作电 流来选即:IR高=(2-3)IN ②容量在100KVA—400KVA的变压器,保险按1.5-2.0倍的 工作电流来选即:IR高=(1.5-2.0)IN
例、有一台容量为100KVA,高压为10KV,低压为 0.4KV,即低压为400V的三相变压器,试求此变 压器一、二次侧的电流(即高压端、低压端的电 流)以及一、二次侧保险丝的选择。 解:已知 S= 100KVA, U1=10KV ,U2=0.4KV。 则由公式S= 3 UI变形后得: 一次端电流:估算为: I1=SI1N=100KVA×0.06A/1KVA=6A 计算为: S 100 I 1= = =5.77A=6A 3 10 3U 1
对于配电变压器保险丝的选择原则是:
1)高压侧保险的选择原则是:
①容量在100KVA及以下的变压器,保险按2~3倍的工作 电流来选,即: IR高=(2-3)IN ②容量在100KVA—400KVA的变压器,保险按1.5~2.0倍 的工作电流来选,即: IR高=(1.5-2.0)IN ③容量在400KVA以上的变压器,保险按1.5倍的工作电流 来选,即:IR高=1.5IN 2)低压(0.4KV)侧保险的选择原则是: 低压侧保险是按其低压侧额定电流的大小来选 即:IR低=IN
低压侧工作电流:I2=1.5A/1KVA×630KVA=945A
低压侧保险选用: IR低=IN低=945A
• 常用电力变压器的有关知识 • 电力变压器是静止的电气设备,起升高或降低电压
的作用。工矿企业居民区的变压器都是起降低电压的作 用。通常是把6-10kV的高压降低为0.4kV即400V的低压 电,供给用户即用电设备使用。这种变压器也称作配电 变压器。 • 常用的电力变压器为三相变压器。常用的有:油浸 电力变压器S7型、S9型和干式变压器SC9型、SCB9型, 其中S7、S9系列型为三相油浸自冷式铜线电力变压器属 通用型,SC9、SCB9系列型主要用于防火防爆场所及地 下和高层建筑中。配电变压器的规格有30、50、80、 100、125、160、200、250、315、400、500、630、 800kVA等,目前住宅小区所用电力变压器有 100、315、 500、630kVA 几种规格。
10KV/0.4KV电力变压器高低压侧保险的选用及常用 电力变压器的有关知识
1、10KV电力变压器高压侧跌落闸内保险的选用
2、电力变压器低压(0.4KV)侧的保险选用 3、常用电力变压器的有关知识 ①常用电力变压器高低压侧保险的选择原则 ②三相电力变压器高压侧、低压侧额定电流的估算和计算 ③配电变压器的保险丝选择参考表 ④配电变压器的选择原则 ⑤配电变压器允许过负荷的倍数和时间 ⑥配电变压器低压侧的出线选择 ⑦住宅小区的住宅户数与配电变压器容量的匹配关系 ⑧电力变压器高低压侧拉合闸程序 ⑨电力变压器的电压调节
1、常用电力变压器保险的选择
变压器上保险丝的选择是指高压一次端和低压二 次端上保险丝的选择,(一次端是接电源高压那一端, 电压为10千伏,二次端是接负载那一端,电压为 0.4KV即400v,一次端接电源高压常用的是10KV, 另外还有6KV和35KV两种)。
一次端装保险的闸是跌落闸(即人们说的羊蹄子), 二次端所装保险是在变压器上面的出线处采用固定式 联片保险,变压器下面采用的是石板闸,保险装在石 板闸上。目前石板闸已被空开所取代。
高压侧工作电流:I1=0.06A/1KVA×100KVA=6A
高压侧保险:IR高=(2-3)IN=(2-3)×6=(12-18)A
低压侧工作电流:
I2=1.5A/1KVA×100KVA=150A 低压侧保险选用: IR低=IN低=150A 315KVA变压器: 高压侧工作电流: I1=0.06A/1KVA×315KVA=18.9A 高压侧保险:IR高=(1.5-2.0)IN =(1.5-2.0)×18.9 =(28.35-37.8)A 低压侧工作电流:I2=1.5A/1KVA×315KVA=472.5A 低压侧保险选用: IR低=IN低=472.5A
③容量在400KVA以上的变压器,保险按1.5倍的工作电流
来选即:IR高=1.5IN
2、电力变压器低压(0.4KV)侧的保险选用
a、低压侧工作电流:有一个千伏安(KVA)工作电
流为1.5A即:I2=1.5A/1KVA
b、低压侧保险按其低压侧额定电流来选,即 IR低=IN
例、试确定容量为100KVA、315KVA、500KVA、630KVA 三相10KV/0.4KV电力变压器的高压侧保险和低压侧保 险的选用? 解:100KVA变压器:
500KVA变压器:
高压侧工作电流:I1=0.06A/1KVA×500KVA=30A
高压侧保险:IR高=1.5IN=1.5×30=45A
低压侧工作电流:I2=1.5A/1KVA×500KVA=750A
低压侧保险选用: IR低=IN低=750A 630KVA变压器: 高压侧工作电流:I1=0.06A/1KVA×630KVA=37.8A 高压侧保险:IR高=1.5IN=1.5×37.8=56.7A
