大型体育馆施工BIM应用分析摘要：本文介绍了施工企业在体育馆项目中借助BIM技术进行施工管理的基本应用，即建立了以BIM三维模型为基础的多维度数据库，实现了在方案编制、设计优化、智慧施工、巡检监督、协同管理等多方面BIM技术落地应用。
为业内类似工程提供参考借鉴。
关键词：BIM；可视化；碰撞检查；装配式；施工模拟；协同管理一、工程概况本工程为体育馆改造工程，工程名称为深圳市体育中心改造提升工程项目（一期）。
项目地处福田区中心地段，占地面积约11.82万㎡，建筑面积为26.59万㎡。
新建综合体育馆建筑高度为46.8m，建设规模包含新建综合体育馆、新建体育馆副馆、相连二层平台、附属建筑、全部地下室土建及安装等。
拟建建筑物地上6层，地下2层，新建体育馆结构形式为框架剪力墙、钢结构。
二、BIM应用分析项目积极贯彻技术指导施工的理念，将BIM技术应用贯穿全专业、全过程施工管理，下面就本工程BIM技术的几个经典应用做论述分析：（一）三维可视化应用BIM信息模型是将建筑物以1:1比例在计算机上显示的，可以多方位多角度观察及检查建筑物的尺寸构造，不同于以往的CAD施工蓝图仅仅是在平面上展示建筑物构件尺寸信息，其三维空间关系需要靠技术员进行空间想象，容易出现理解上的不一致[1]。
通过BIM模型展示，各个建筑构件信息所见即所得，避免了视觉上的盲点，能够帮助施工人员更好的了解设计的意图。
在场布阶段策划时，通过创建场布BIM模型，将场地与周边地理信息1:1还原在计算机上，对施工过程进行模拟，如混凝土泵车架设位置，材料堆场布置，内部道路宽度、坡度、转角是否满足大型车辆通过，塔吊布置是否满足吊装要求和安全要求等，通过优化场布方案，将一系列问题扼杀在策划阶段，避免后期因场地布置更改影响施工进度。
在施工方案编制时，利用BIM模型可视化的特性，技术工程师可以通过浏览模型，了解工程中的施工工艺重点和难点，同时在模型中截取三维图片，更能清楚地表达出施工工艺的重难点，提高方案编制质量，在向监理、业主、公司提交审核时提高方案审核通过率，从而提高工作效率。

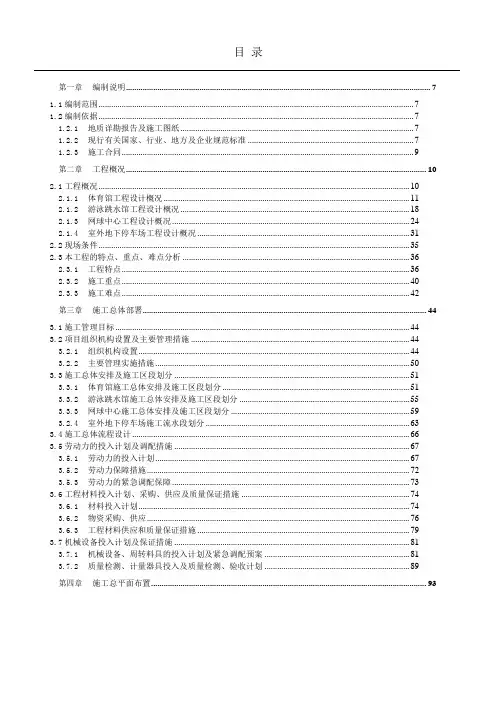

广西体育中心工程BIM多场馆现场施工组织设计附图
目录第一章编制说明 (7)1.1编制范围 (7)1.2编制依据 (7)1.2.1 地质详勘报告及施工图纸 (7)1.2.2 现行有关国家、行业、地方及企业规范标准 (7)1.2.3 施工合同 (9)第二章工程概况 (10)2.1工程概况 (10)2.1.1 体育馆工程设计概况 (11)2.1.2 游泳跳水馆工程设计概况 (18)2.1.3 网球中心工程设计概况 (24)2.1.4 室外地下停车场工程设计概况 (31)2.2现场条件 (35)2.3本工程的特点、重点、难点分析 (36)2.3.1 工程特点 (36)2.3.2 施工重点 (40)2.3.3 施工难点 (42)第三章施工总体部署 (44)3.1施工管理目标 (44)3.2项目组织机构设置及主要管理措施 (44)3.2.1 组织机构设置 (44)3.2.2 主要管理实施措施 (50)3.3施工总体安排及施工区段划分 (51)3.3.1 体育馆施工总体安排及施工区段划分 (51)3.3.2 游泳跳水馆施工总体安排及施工区段划分 (55)3.3.3 网球中心施工总体安排及施工区段划分 (59)3.2.4 室外地下停车场施工流水段划分 (63)3.4施工总体流程设计 (66)3.5劳动力的投入计划及调配措施 (67)3.5.1 劳动力的投入计划 (67)3.5.2 劳动力保障措施 (72)3.5.3 劳动力的紧急调配保障 (73)3.6工程材料投入计划、采购、供应及质量保证措施 (74)3.6.1 材料投入计划 (74)3.6.2 物资采购、供应 (76)3.6.3 工程材料供应和质量保证措施 (79)3.7机械设备投入计划及保证措施 (81)3.7.1 机械设备、周转料具的投入计划及紧急调配预案 (81)3.7.2 质量检测、计量器具投入及质量检测、验收计划 (89)第四章施工总平面布置 (93)4.1.2 布置依据 (93)4.2生活区布置 (93)4.3办公区布置 (94)4.4生产、加工区布置 (95)4.5施工临时用水、电布置 (96)4.5.1 施工用水管线布置 (96)4.5.2 施工用电管线布置 (96)4.5.3 排水排污管线的布置 (97)4.6临时道路、现场交通组织方案 (97)4.6.1 临时道路 (97)4.6.1 现场交通道路 (99)4.6.2 现场交通组织方案 (99)4.7施工总平面布置管理 (100)4.7.1 管理原则 (100)4.7.2 平面管理体系 (100)4.7.3 管理计划的制定 (101)4.7.4 管理计划的实施 (101)4.7.5 临时用地计划 (101)4.8施工总平面布置图 (102)第五章施工进度计划安排 (103)5.1总进度计划和关键工期节点安排 (103)5.2各单体工程形象进度示意图 (104)5.3具体施工进度计划安排 (108)第六章主要分部分项工程施工方法和技术措施 (109)6.1测量施工部署 (109)6.1.1 概况 (109)6.2.2 重点、难点分析 (109)6.2.3 解决方案 (109)6.2地基与基础工程 (118)6.2.1 基础高压喷射注浆加固工程 (118)6.2.2 地下室底板抗浮锚杆工程 (120)6.3混凝土圆柱工程 (123)6.3.1 概况 (123)6.3.2 重点、难点分析 (124)6.5.1 钢筋工程施工工艺流程 (128)6.5.2 钢筋进厂堆放、加工及运输配送 (128)6.5.3 钢筋加工制作 (129)6.5.4 钢筋绑扎组立安装 (129)6.5.5 钢筋工程质量检查控制标准 (132)6.6混凝土工程 (132)6.6.1 混凝土工程施工基本策划 (132)6.6.2 施工技术准备及作业条件 (133)6.6.3 混凝土浇筑施工方法 (135)6.6.4 混凝土的养护 (137)6.6.5 质量要求标准 (137)6.7看台结构工程 (138)6.7.1 概况 (138)6.7.2 重点、难点分析 (138)6.7.3 解决方案 (139)6.8大体积混凝土及超长结构施工方法 (141)6.8.1 概况 (141)6.8.2 重点、难点分析 (141)6.8.3 解决方案 (141)6.9有箱型钢柱段的框架柱施工 (145)6.9.1 概况 (145)6.9.2 重点、难点分析 (145)6.9.3 解决方案 (145)6.10高架模板支撑架体 (147)6.10.1 概况 (147)6.10.2 重点、难点分析 (147)6.10.3 解决方案 (148)6.11预应力工程 (151)6.11.1 概况 (151)6.11.2 重点、难点分析 (153)6.11.3 解决方案 (153)6.12安装预留预埋施工 (158)6.12.1 质量管理体系 (158)6.12.2 技术准备 (159)6.13.2 重点、难点分析 (160)6.13.3 解决方案 (161)6.14后续计划专项方案 (162)第七章与钢结构等专业分包单位施工配合措施 (164)7.1与钢结构施工配合的技术措施 (164)7.1.1 施工准备阶段的配合措施 (164)7.1.2 施工阶段的配合措施 (164)7.1.3 验收阶段的配合 (165)7.2与弱电、电梯施工配合的技术措施 (165)7.2.1 概述 (165)7.2.2 配合弱电、电梯专业系统施工、调试的重点 (166)7.2.3 施工准备阶段配合的技术措施 (166)7.2.4 施工阶段配合的技术措施 (166)7.2.5 调试阶段配合的技术措施 (167)7.3机电安装与装修单位的总体配合程序 (168)7.3.1 施工程序 (168)7.3.2 机电安装与装修单位配合的主要内容及对策 (168)7.3.3 与装修单位的具体配合措施 (169)第八章工程质量管理措施 (171)8.1工程质量管理体系 (171)8.2 总承包管理措施 (171)8.2.1 总体要求 (171)8.2.2 具体措施 (172)8.3工程质量管理措施 (172)8.3.1 狠抓图纸会审和深化设计 (172)8.3.2 方案策划精益求精 (172)8.3.3 严格过程控制 (173)8.4技术保证措施 (176)8.5创鲁班奖管理措施 (178)第九章工期管理措施（需修改） (179)9.1工期目标 (179)9.2影响本工程工期的主要因素分析 (179)9.3保证工期的管理措施 (179)9.3.1 总承包项目班子的组建及总承包职能的发挥 (179)9.3.2 严格加强计划管理 (180)9.3.3 资源保障措施 (180)9.4保障工期的技术保障措施 (180)9.4.1 优化施工组织设计（方案），确保按方案实施。

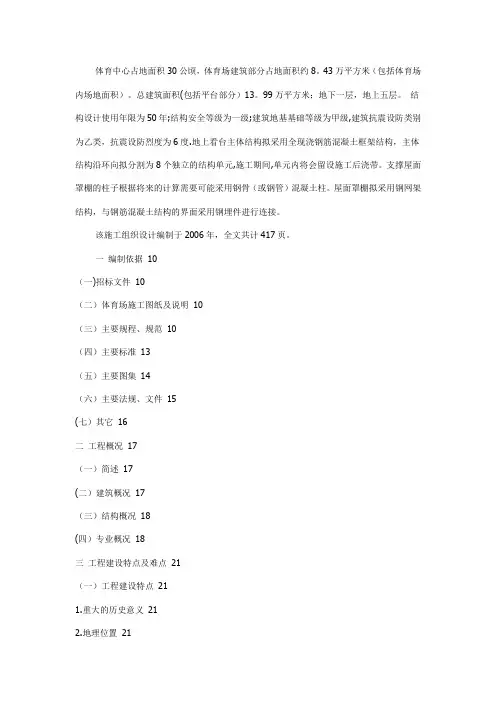

体育中心施工组织设计
体育中心占地面积30公顷，体育场建筑部分占地面积约8。
43万平方米（包括体育场内场地面积）。
总建筑面积(包括平台部分）13。
99万平方米；地下一层，地上五层。
结构设计使用年限为50年;结构安全等级为一级;建筑地基基础等级为甲级,建筑抗震设防类别为乙类，抗震设防烈度为6度.地上看台主体结构拟采用全现浇钢筋混凝土框架结构，主体结构沿环向拟分割为8个独立的结构单元,施工期间,单元内将会留设施工后浇带。
支撑屋面罩棚的柱子根据将来的计算需要可能采用钢骨（或钢管）混凝土柱。
屋面罩棚拟采用钢网架结构，与钢筋混凝土结构的界面采用钢埋件进行连接。
该施工组织设计编制于2006年，全文共计417页。
一编制依据10（一)招标文件10（二）体育场施工图纸及说明10（三）主要规程、规范10（四）主要标准13（五）主要图集14（六）主要法规、文件15(七）其它16二工程概况17（一）简述17(二）建筑概况17（三）结构概况18(四）专业概况18三工程建设特点及难点21（一）工程建设特点211.重大的历史意义212.地理位置213.设计特点214。
建筑特点215.结构特点216.我公司承包优势22（二）工程施工的难点221。
工程规模大，体量大222。
建设工期时间紧233.回填施工234.钢结构施工235.超长结构抗裂236.清水混凝土施工237。
质量要求高，技术难度较大248.季节性施工时间长259.综合调试2510.专业项目另行分包，总承包管理协调任务重25 四施工部署27（一）部署原则271。
结合工程特性部署272.平面部署原则273。
空间部署原则274.时间部署原则28（二）总承包目标281.质量目标282.工期目标283。
安全生产目标284。
文明施工目标285.成本目标286.环保目标297。
服务目标29（三）组织机构及岗位职责29 1.组织机构292。
主要管理职能313。
岗位职责32（四)施工程序361。
工程区域划分362.施工顺序36(五)作业区及流水段划分37 1。

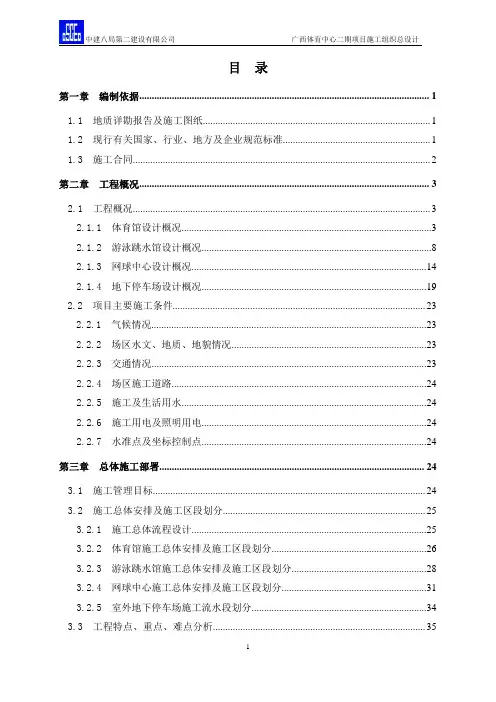

2-广西体育中心二期项目施工组织总设计--正文
第四章 施工总进度计划...................................................................................................... 44
4.1 总进度计划和关键工期节点安排............................................................................. 44 4.2 各单体工程形象进度示意图..................................................................................... 44 4.3 具体施工进度计划安排............................................................................................. 48
第五章 总体施工准备与主要资源配置计划...................................................................... 49
5.1 BT 项目技术准备........................................................................................................ 49 5.1.1 项目工作的总体策划..........................................................................................49 5.1.2 施工图设计技术交底及图纸会审......................................................................59 5.1.3 施工图深化设计..................................................................................................60 5.1.4 图纸、规范、标准、图集等..............................................................................60 5.1.5 测量基准交底、复测及验收..............................................................................60 5.1.6 施工方案编制计划..............................................................................................60

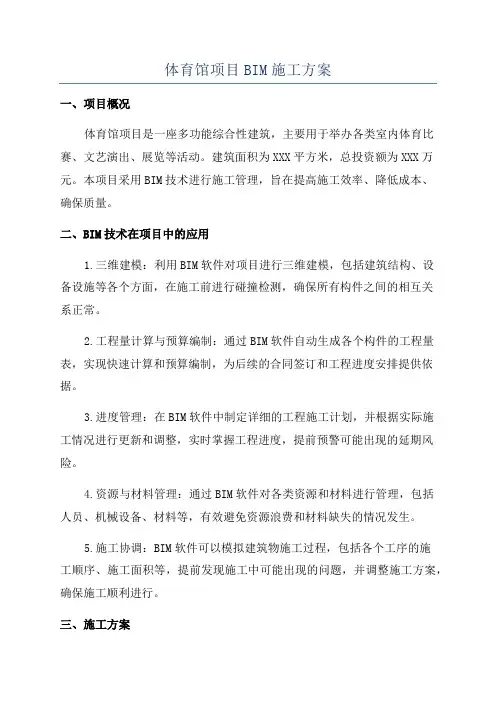

体育馆项目BIM施工方案
体育馆项目BIM施工方案一、项目概况体育馆项目是一座多功能综合性建筑，主要用于举办各类室内体育比赛、文艺演出、展览等活动。
建筑面积为XXX平方米，总投资额为XXX万元。
本项目采用BIM技术进行施工管理，旨在提高施工效率、降低成本、确保质量。
二、BIM技术在项目中的应用1.三维建模：利用BIM软件对项目进行三维建模，包括建筑结构、设备设施等各个方面，在施工前进行碰撞检测，确保所有构件之间的相互关系正常。
2.工程量计算与预算编制：通过BIM软件自动生成各个构件的工程量表，实现快速计算和预算编制，为后续的合同签订和工程进度安排提供依据。
3.进度管理：在BIM软件中制定详细的工程施工计划，并根据实际施工情况进行更新和调整，实时掌握工程进度，提前预警可能出现的延期风险。
4.资源与材料管理：通过BIM软件对各类资源和材料进行管理，包括人员、机械设备、材料等，有效避免资源浪费和材料缺失的情况发生。
5.施工协调：BIM软件可以模拟建筑物施工过程，包括各个工序的施工顺序、施工面积等，提前发现施工中可能出现的问题，并调整施工方案，确保施工顺利进行。
三、施工方案1.施工准备阶段：（1）编制项目BIM模型，并将相关数据录入模型中。
（2）与设计方、施工方、材料供应商等各方进行沟通，明确各自的职责和任务。
（3）制定施工方案和安全保障措施，包括人员配备、施工流程等，确保施工安全和质量。
（4）制定BIM模型的更新和修正计划，随时跟进模型的变动情况，保证模型的准确性。
2.施工过程管理：（1）通过BIM软件对项目进行实时监控，及时发现和解决工程施工中的问题，确保施工进度。
（2）利用BIM模型进行施工推导和碰撞检测，确保构件之间的完美配合。
（3）制定详细的施工计划，包括每日工作任务和工作量分配，合理安排施工流程，确保施工进度和质量。
3.施工完成阶段：（1）在BIM模型中标注施工完成情况，并记录相关数据。
（2）通过BIM软件进行施工质量检验，确保施工质量符合相关标准和规范。

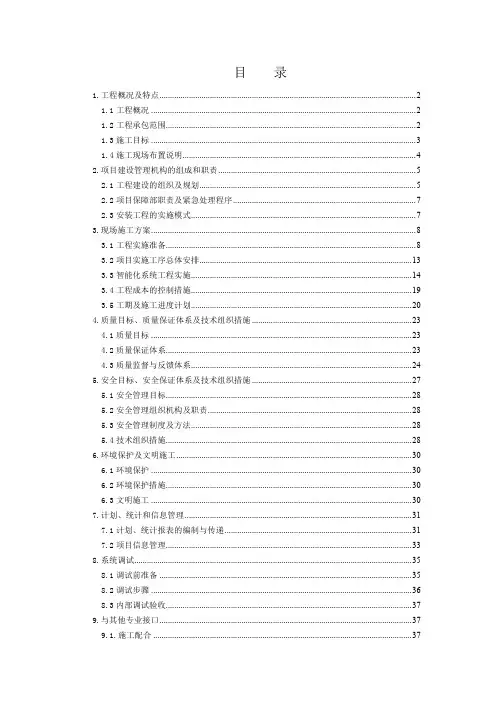

大型体育场--智能化系统施工组织设计
