8实验十用描迹法画出电场中平面上的等势线

点按接，电压表示数也为U，则a、e两点是等势点 C.若将探针P按接在b点，电压表示数为U，当把P移至d 点按接，因b、d两点是等势点，所以电压表示数也为U D.若将探针P按接在a点，电压表示数为U，当把P移至c 点按接，电压表示数一定为U
解析
(1)描绘两个等量同种点电荷形成的电场中等势
线的分布情况，用作电极的金属小圆柱（带用接线柱） A1、A2应连接在一起与滑动变阻器的滑动触头相接.滑动变阻器的D端、电压表的负接线柱与电源负极相接. (2)若将探针P按接在b点，电压表示数为U，当把P移至 d点按接，因b点电势高于d点电势，所以电压表示数应小于U，C错误. 答案 (1)如下图
【例2】在“用描迹法画出电场中平面上的等势线”的实
验中，采用的装置如图3甲所示.在平整的木板上，由下
而上依次铺放白纸、复写纸和导电纸，A、B为两个电极，分别接在路端电压为6 V的电源两端.A接电源正极， B接电源负极，在AB两点的连线上，有a、b、c、d、e 五个等间距的点.
图3
(1)五个基准点中，电势最低的点是：
地探测得到4~8个等势点.
(4)按同样的方法，找出其余四个基准点的4~8个等势
点，断开电源.
4.画等势线取出白纸，根据五个基准点的等势点画出五条平滑的曲线，如图乙.
【注意事项】
1.使用的灵敏电流表，应选择零刻度在正中间的那种. 2.安放导电纸，导电面应朝上，且电极与导电纸的相对位置不能改变.
接触，另一探针已分别在基准点O的两侧找到了实验所
需要的两点a、b（如图2所示），则当此探针与a点接触时，电表的指针应（填“左偏”、“指零” 或“右偏”）；当此探针与b点接触时，电表的指针应（填“左偏”、“指零”或“右偏”）.

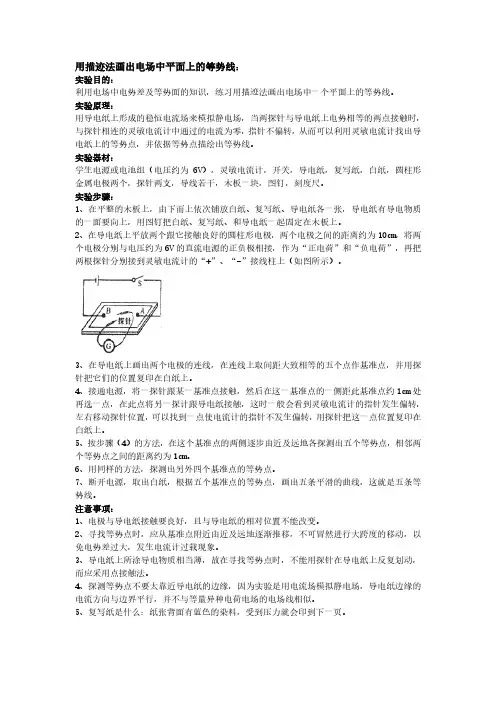

用描迹法画出电场中平面上的等势线_cjp

用描迹法画出电场中平面上的等势线：实验目的：利用电场中电势差及等势面的知识，练习用描迹法画出电场中一个平面上的等势线。

实验原理：用导电纸上形成的稳恒电流场来模拟静电场，当两探针与导电纸上电势相等的两点接触时，与探针相连的灵敏电流计中通过的电流为零，指针不偏转，从而可以利用灵敏电流计找出导电纸上的等势点，并依据等势点描绘出等势线。

实验器材：学生电源或电池组（电压约为6V），灵敏电流计，开关，导电纸，复写纸，白纸，圆柱形金属电极两个，探针两支，导线若干，木板一块，图钉，刻度尺。

实验步骤：1、在平整的木板上，由下而上依次铺放白纸、复写纸、导电纸各一张，导电纸有导电物质的一面要向上，用图钉把白纸、复写纸、和导电纸一起固定在木板上。

2、在导电纸上平放两个跟它接触良好的圆柱形电极，两个电极之间的距离约为10cm，将两个电极分别与电压约为6V的直流电源的正负极相接，作为“正电荷”和“负电荷”，再把两根探针分别接到灵敏电流计的“+”、“-”接线柱上（如图所示）。

3、在导电纸上画出两个电极的连线，在连线上取间距大致相等的五个点作基准点，并用探针把它们的位置复印在白纸上。

4、接通电源，将一探针跟某一基准点接触，然后在这一基准点的一侧距此基准点约1cm处再选一点，在此点将另一探计跟导电纸接触，这时一般会看到灵敏电流计的指针发生偏转，左右移动探针位置，可以找到一点使电流计的指针不发生偏转，用探针把这一点位置复印在白纸上。

5、按步骤（4）的方法，在这个基准点的两侧逐步由近及远地各探测出五个等势点，相邻两个等势点之间的距离约为1cm。

6、用同样的方法，探测出另外四个基准点的等势点。

7、断开电源，取出白纸，根据五个基准点的等势点，画出五条平滑的曲线，这就是五条等势线。

注意事项：1、电极与导电纸接触要良好，且与导电纸的相对位置不能改变。

2、寻找等势点时，应从基准点附近由近及远地逐渐推移，不可冒然进行大跨度的移动，以免电势差过大，发生电流计过载现象。

高中物理17个实验课件：09用描迹法画出电场中平面上的等势线9

答：C、G、A、B、H
练习1
用恒定电流的电场来模拟静电场描绘等势线时,下列哪些情况是能够实现的
M N M M N N M
A.如图⑴圆柱形电极 M、N 都接电源的正极，用来模拟等量 × 正点电荷周围的静电场
B.如图⑵圆柱形电极 M 接电源正极，圆环形电极 N 接电源 √ 负极，用来模拟正点电荷周围的静电场 C.如图⑶两个平行的长条形电极 M、N 分别接电源正、负极 √，用来模拟平行板电容器间的静电场 D.如图⑷圆柱形电极 M 接电源负极，用来模拟负点电荷周 × 围的静电场
练习２电场中等势线的描绘的实验装置如图所示： 1 、在图中 a 、 b 、 c、 d 、 e 五个基准点中，电势最 a 点. 高的点是_____
· B 。。 ·· ·Байду номын сангаас a b c d · e
A
f
2、若电流表的两表分别接触图中 d、f 两点（f、d 连线和 A 、 B 连线垂直）时，表针反转（电流从红表笔流进时，表针正偏），则电流表的红表笔接在 _____ d 点，要使表针仍指在零刻度，应将接f的探针向右（填“向左”或“向右”）移动。向_______
【实验步骤】
4、画等势线。取出白纸，根据五组等势点画出五条平滑的曲线，它们就是等势线。
· · · · · · · · · · · · · · · · · · · · · ·
· · · · · · · · · · ·
· · · · · · · · · · · · · · · · · · · · · ·
【实验步骤】
3、探测等势点。将两个探针分别拿在左、右手中，用左手中的探针跟导电纸上的某一基准点接触，然后在导电纸平面两极连线的一侧，距此基准点约1cm处再选一个点，在此点将右手拿着的探针跟导电纸接触，这时一般会看到电流表的指针有偏转，左右移动探针的位置，直至找到一点，使电流表的指针没有偏转为止，说明这个点跟基准点的电势相等。用探针把这个点的位置复印在白纸上。照上述方法，在这个基准点的两侧，各探测出五个等势点，每个等势点大约相距1cm。用同样的方法，探测出另外四个基准点的等势点。

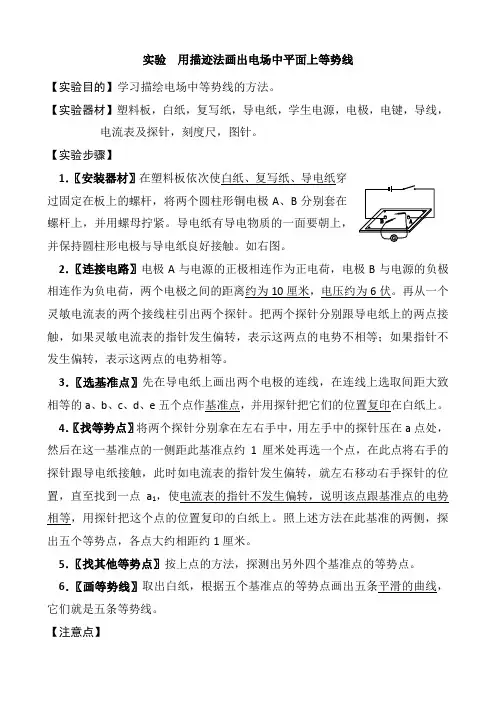

【高中物理实验】实验用描迹法画出电场中平面上等势线

实验用描迹法画出电场中平面上等势线【实验目的】学习描绘电场中等势线的方法。

【实验器材】塑料板，白纸，复写纸，导电纸，学生电源，电极，电键，导线，电流表及探针，刻度尺，图针。

【实验步骤】1．〖安装器材〗在塑料板依次使白纸、复写纸、导电纸穿过固定在板上的螺杆，将两个圆柱形铜电极A、B分别套在螺杆上，并用螺母拧紧。

导电纸有导电物质的一面要朝上，并保持圆柱形电极与导电纸良好接触。

如右图。

2．〖连接电路〗电极A与电源的正极相连作为正电荷，电极B与电源的负极相连作为负电荷，两个电极之间的距离约为10厘米，电压约为6伏。

再从一个灵敏电流表的两个接线柱引出两个探针。

把两个探针分别跟导电纸上的两点接触，如果灵敏电流表的指针发生偏转，表示这两点的电势不相等；如果指针不发生偏转，表示这两点的电势相等。

3．〖选基准点〗先在导电纸上画出两个电极的连线，在连线上选取间距大致相等的a、b、c、d、e五个点作基准点，并用探针把它们的位置复印在白纸上。

4．〖找等势点〗将两个探针分别拿在左右手中，用左手中的探针压在a点处，然后在这一基准点的一侧距此基准点约1厘米处再选一个点，在此点将右手的探针跟导电纸接触，此时如电流表的指针发生偏转，就左右移动右手探针的位置，直至找到一点a1，使电流表的指针不发生偏转，说明该点跟基准点的电势相等，用探针把这个点的位置复印的白纸上。

照上述方法在此基准的两侧，探出五个等势点，各点大约相距约1厘米。

5．〖找其他等势点〗按上点的方法，探测出另外四个基准点的等势点。

6．〖画等势线〗取出白纸，根据五个基准点的等势点画出五条平滑的曲线，它们就是五条等势线。

【注意点】⑴本实验是一个探索性实验，类似于画平抛运动的轨迹实验，用电流场模拟静电场描绘电场中的等势线。

实验要选用6V的直流电源，用电源正负极所接的电极表示正、负电荷，并把电极放在导电纸上。

⑵验中要学习选点（基准点）和找点（等势点），以及如何把点复印到白纸上⑶等势点是本实验的关键，实验中使用灵敏电流表的电流＝0时表示它的探针所按的两点电势相等，再通过等势点画平滑的曲线表示等势线。

实验五用描迹法画出电场中平面上的等势线

实验五用描迹法画出电场中平面上的等势线教材解读物理与生活直接描绘静电场的等势线比较困难．[思考讨论]为什么直接描绘静电场的等势线比较困难?静电场和恒定电流的电场又很相似．我们能否用电流场来模拟静电场呢?知识详解知识点1 用描迹法画出电场中平面上的等势线1.实验目的用描迹法画出等量异种电荷电场中一个平面上的等势线．2.实验原理利用导电纸中的恒定电流模拟真空中两异种点电荷的静电场．当灵敏电流计两个接线柱引出的两探针与导电纸上两等势点接触时，灵敏电流计中电流为零，指针不偏转，从而可以用灵敏电流计找出导电纸上的等势点，并依等势点画出等势线．3.实验器材学生用低压电源或电池组(6 V)、灵敏电流计、开关、导电纸、白纸、复写纸、圆柱形电极两个、探针两只、木板、图钉及导线若干．附：灵敏电流表简介灵敏电流表又叫灵敏电流计，在电路中用符号○G表示，可用来测量微弱的电流、电压以及电流的有无和方向．使用时要注意如下几点：(1)灵敏电流表的零刻度在表盘刻度的中央，指针在无电流时指在刻度盘的中央零刻度线上，测电流时把灵敏电流计串联在被测电路里．(2)有电流通过灵敏电流计时，指针可能向左或向右偏离零刻度，因此在使用时要搞清电流方向和指针偏转方向的关系：(3)灵敏电流计的量程很小，一般不超过几百毫安．实验时若指针超过满偏刻度，应立即切断电源，以防烧坏电流表．(4)使用后应把电流表远离电源．4.实验步骤(1)在平整的木板上由依次铺放白纸、复写纸、导电纸各一张，导电纸上有导电物质的一面要向上．用图钉把它们一起固定在木板上．(2)在导电纸上平放两个跟它接触良好的圆柱形电极，两电极之闻的距离约10 cm．将两个电极分别与电压约为6 V的直流电源的正：负两极相连接，这两个电极相当于“正电荷”和“负电荷”．(3)把两根探针分别接到灵敏电流计○G的“+?“-”接线柱上，如图l3—177所示．(4)在导电纸平面的两个电极的连线上，选取间距大致相等的五个点作为基准点，并用探针把它们的位置复印在白纸上．(5)探测等势点：接近电源，将一探针跟导电纸上的某一基准点接触，然后在这一基准点的一侧距该基准点约l cm处再选一个点，在此点把另一探针跟导电纸接触,这时一般会看到灵敏电流计的指针发生偏转，上下、左右移动探针位置找到一点，使电流计的指针不发生偏转，这一点就是该基准点的一个等势点，用探针把这一点的位置复印在白纸上．(6)按步骤(5)的方法，在这个基准点的两侧由近及远各探测出五个等势点，相邻两等势点之间的距离约l cm．(7)用同样的方法，探测出另外四个基准点的等势点．(8)断开电源，取出白纸，根据五个基准点的等势点画出五条平滑的曲线，这就是五条等势线．5.注意事项(1)安放导电纸时，有导电物质的一面(黑色)朝上．(2)安放电极时，不能太靠近导电纸的边缘，电极与导电纸接触应良好，且与导电纸的相对位置不变．(3)寻找等势点时，应以基准点附近由近及远地逐渐推移，不可以大跨度地移动，以免电势差过大而发生电流计过载现象．(4)绝不允许将两探针分别同时与两电极相接触，以防烧坏电流表．(5)探测等势点不要太靠近导电纸边缘，因导电纸边缘的电流方向与边界平行，并不与等量异种电荷的电场线分布相似．(6)导电纸上的导电物质很薄，在寻找等势点时，不能将探针与导电纸反复摩擦，应采取点接触法．6.误差原因分析(1)电流表的精度是产生误差的主要原因，在有条件时应使用精度较高的电流计．(2)电极与导电纸接触是否良好也会使实验产生误差．(3)圆柱形电极的大小也会给本实验带来误差，应选用一样大的直径约1 cm的磨平的铜柱作电极．本实验是用恒定的电流场来模拟静电场，故可用两条平行的铜条代替圆柱形电极来模拟匀强电场，如图13—178，甲所示．还可以用一圆柱形电极和一圆环形铜环作电极来模拟点电荷的电场，如图13—178乙所示．经典高考试题分析例1(2004·甘肃、宁夏)图中给出的器材为：电源E(电动势为l2 V，内阻不计)，木板N(板上从下往上依次叠放白纸、复写纸、导电纸各一张)，两个金属条A，B(平行放置在导电纸上，与导电纸接触良好，用做电极)，滑线变阻器R(其总阻值小于两平行电极间导电纸的电阻)．直流电压表V(量程为6 V，内阻很大，其负接线柱与B极相连，正接线柱与探针P相连)，开关S．现要用图中仪器描绘两平行金属条AB间电场中的等势线，AB间的电压要求取6 V． (1)在图13—184中连线，画成实验电路原理图．(2)下面是主要的实验操作步骤，将所缺的内容填写在横线上方．a．接好实验电路．b．．c．合上S，并将探针P与A接触．d．．e．用探针压印的方法把A，B的位置标记在白纸上，画一线段连线A，B两极，在连线上选取间距大致相等的5个点作为基准点，用探针把它们的位置压印在白纸上．f．将探针与某一基准点相接触，，这一点是此基准点的等势点．用探针把这一点的位置也压印在白纸上，用相同的方法找出此基准点的其他等势点．g．重复步骤f，找出其他4个基准点的等势点．取出白纸画出各条等势线．分析本题突出考查考生对实验步骤的掌握程度，借以体现考生的实验操作技能．(1)连接线路如图l3—185所示．(2)b．把变阻器的滑动触头移到靠近D端处．d．调节R，使电压表读数为6 V．f．记下电压表读数，在导电纸上移动探针，找出电压表读数与所记下的数值相同的另一点．课堂小结知识趣律、思想方法、易错疑难小结。

10实验十、用描迹法画出电场中平面上的等势线

高三物理实验总复习
实验十、用描迹法画出电场中平面上的等势线
1、实验目的
用描迹法画出电场中一个平面上的等势线。
2、实验原理
本实验是用恒定电流的电流场来模拟静电场。与电池正极相连的A电极相当于正点电荷，与电池负极相连的B相当于负点电荷。白纸应放在最下面，导电纸应放在最上面（涂有导电物质的一面必须向上），复写纸则放在中间。只要电流表示数是零，就表示两根探针针尖对应的点电势相等。把所有与同一个基准点电势相等的点连起来，就是等势线。 B 探针 G + A
—
—
3、实验器材
学生电源或电池组（电压约为6V），灵敏电流计，开关，导电纸，复写纸，白纸，圆柱形金属电极两个，探针两支，导线若干，木板一块，图钉，刻度尺等。
4、实验步骤
（1）实验所用的电流表是零刻度在中央的灵敏电流表，在实验前应先查明电流方向与指针偏转方向的关系。方法是：将电流表、电池、电阻、导线按图连接。然后用导线的a端试触电流表的另一端，观察电流表指针的偏转方向，就可判定电流方向和指针偏转方向的关系。
例1 在描绘电场中等势线的实验中，有如下一些操作步骤： A. 在导电纸上画出两电极的连线 B. 将灵敏电流表的一个探针接一个电极，用另一个探针接触导电纸，缓慢移动，可找出一系列等电势点 C. 在平板上先铺白纸,再铺上复写纸,然后再铺上导电纸 D. 安好电极，接好电路 E. 在两电极a、b的连接线上，等距离地取五个基准点c、 b、e、f、g 并复印在白纸上。 F. 电流表的一个探针接触某个基准点不动，另一个探针缓慢地移动，电流表不偏转时，复印一点，即可找出许多等势点 C，D，A，E，G，F G. 闭合电键选取合理的操作步骤，并按顺序排列为 __________。

实验用描迹法画出电场中平面上的等势线教案

实验用描迹法画出电场中平面上的等势线教案教案：用描迹法画出电场中平面上的等势线一、教学目标：1.了解电场的概念和性质；2.熟悉描迹法绘制等势线的基本步骤；3.能够运用描迹法绘制电场中平面上的等势线。

二、教学准备：1.课件：电场概念和性质的介绍；2.实验器材：图纸、纸带、金属导线、电源、电磁铁等。

三、教学过程：1.导入（15分钟）：教师通过课件介绍电场的概念和性质，向学生提出问题：如何确定电场中不同位置的电势大小？2.实验操作（30分钟）：步骤1：准备实验器材，包括图纸、纸带、金属导线、电源、电磁铁等。

步骤2：将图纸固定在水平台上，并固定一个金属导线在中央位置上，使其可以围绕一个点旋转。

步骤3：将纸带固定在导线上，并将导线与电磁铁连接。

步骤4：开启电源，通过调节电流大小控制磁场的强弱，观察纸带的运动轨迹。

步骤5：记录纸带上的点坐标，并通过计算电势的方法得到不同位置的电势值。

3.实验讨论（20分钟）：学生根据实验结果，进行讨论：1）纸带的运动轨迹是否与电磁铁的位置有关？2）纸带上的点是否对应着等势线上的点？3）如何通过实验结果确定不同位置的电势大小？教师根据学生的讨论，引导学生得出结论：纸带上的点对应着等势线上的点，可以用纸带的运动轨迹描绘出等势线。

4.教学总结（10分钟）：教师总结描迹法绘制等势线的基本步骤：步骤1：通过实验得到不同位置的电势值。

步骤2：根据已知电势值，确定纸带上的点位置。

步骤3：将纸带上的点连接起来，得到等势线。

5.练习反馈（15分钟）：让学生模拟实验，根据给定的电势值，在纸上描绘出等势线。

四、教学延伸：1.通过调整实验中的参数（如电磁铁的位置、电流大小等），观察等势线的变化，探究电势分布的规律。

2.提出一个新的实验问题：如何确定电场中不同位置的电场强度大小？并设计相关实验，引导学生继续深入探究电场的性质。

五、教学反思：1.本实验通过描迹法的操作，让学生亲自感受等势线的存在和描绘过程，有利于加深对电场的理解。

高中物理实验实验用描迹法画出电场中平面上的等势

实验五用描迹法画出电场中平面上的等势线【实验目的】学会用描迹法画出电场中一个平面上的等势线。

【实验原理】本实验要描绘的量等量正、负电荷电场的等势线，直接描绘这一电场的等势线是困难的，所以我们采用等效替代法来描绘。

把电极A、B放在导电纸上，A接电源正极，B接电源负极，在A、B间加电压后，A电势高，B电势低，电流从A经导电纸流到B，等效为A带正电，B带负电，导电纸上的电场与等量正负电荷产生的静电场是相似的，通过测量导电纸上电势相等的点来描绘出电场中一个平面的等势线。

【注意事项】1、按白纸、复写纸、导电纸的先后顺序在底板铺好，导电纸有导电物质的一面（黑色）朝上。

2、两电极和导电纸要接触良好。

3、不能将电流表直接接电源两极，两点间的距离也不要太大，以免损坏电流表。

4、在定位时不应用探针在导电纸上反复划动，用点用点击法。

5、实验结束后，请取下白纸，给出等势线，写上姓名，组号，上交老师查验。

【实验器材】1、学生电源，2、导线2根，3、探针2根，4、电流表1块，5、塑料底板1块，6、复写纸1张，7、导电纸1张，8、白纸1张。

【实验步骤】1、在塑料底板上依次安放白纸、复写纸、导电纸，导电的一面朝上（黑色的）。

2、在导电纸上将两个导电圆柱形电极A、B固定好，将两个电极分别用导线接到电路中去。

3、把两个探针分别接到灵敏电流计的两个接线柱上。

4、在导电纸上画出两个电极的连线，并在连线上取间距相等的五个点作为基准点，并复写到白纸上。

5、用平衡法找到各个基准点的等势点。

6、取出白纸，据得到的五组等势点画出5条平滑曲线，它们就是等势线。

【实验小结】该实验可用小量程的电流表，也可以用电压表，但用小量程的电流表比较精确，所以选用小量程的电流表找等势点。

【作业布置】实验结束后，请取下白纸，给出等势线，写上姓名，组号，上交老师。

实验：用描迹法画出电场中平面上的等势线

实验十：用描迹法画出电场平面上的等势线【实验播放】1、实验目的：(1)知道本实验是在利用恒定的电流的电场来模拟静电场。

(2)学会使用灵敏电流表，会确定指针偏转方向与电流方向(电势高低)的关系，理解用灵敏电流表寻找等势点的原理。

(3)会由基准点和等势点画出等势线的分布，会由等势线的分布画出电场线的分布。

2、实验原理：由于直接描绘静电场中的等势线非常困难，所以本实验利用导电纸中的恒定电流场模拟静电场，当在场中与导电纸接触的两探针尖端的电势差为零时，与探针相连的电流表中电流强度为零，从而可以通过探针找出电流场中的等势点，并依据等势点描出等势线。

3、实验器材学生用低压电源或电池组；灵敏电流表；开关；导电纸；白纸；复写纸；圆柱形金属电极两个；探针两支；图钉；导线若干；木板。

4、实验步骤(1)安装器材：在平整的木板上依次铺放白纸、复写纸、导电纸各一张，导电纸有导电物质的一面向上，再用图钉把它们一起固定在木板上(如图1所示)，在导电纸上放两个跟它接触良好的圆柱形电极，两极间距离10 cm，电压约为6 V，再从一个灵敏电流表的两个接线柱引出两个探针。

(2)选基准点：在导电纸平面两极的连线上，选取间距大致相等的五个点作为基准点，并用探针把它们的位置复印在白纸上。

(3)探测等势点：将两个探针分别拿在左、右手中，用左手中的探针跟导电纸上的某一基准点接触，然后在导电纸平面两极连线的一侧，距此基准点1 cm左右再选一个点，用右手拿着的探针跟导电纸接触，这时一般会看到电流表的指针有偏转，小心移动探针位置，直至找到一点，使电流表的指针没有偏转，说明这个点跟基准点的电势相等，用探针把这个点的位置复印在白纸上，照上述方法，在这个基准点的两则，各探测出五个等势点，每两个等势点大约距1 cm ，用同样的方法，探测出另外四个基准点的等势点。

5、数据处理取出白纸，根据五组等势点画出五条平滑的曲线，它们就是实验所需要描绘的等势线。

描绘出的等势线必须是平滑的曲线，不能画成折线6、注意事项(1)在木板上铺纸的先后顺序是白纸、复写纸、导电纸，并且导电纸有导电物质的一面(黑色)朝上，且两个电极和几层纸的相对位置不变．(2)电极与导电纸的接触应该良好，否则会影响实验正常进行．(3)在探测与某一基准点电势相等的其他各点时，与该基准点相接触的探针要固定不动．(4)寻找等势点时，应从基准点附近由近及远地逐渐推移，不可以大跨度地移动，以免电势差过大，发生电流表过载现象．(5)绝不允许将两探针分别同时触到电极，以防烧坏电流表；(6)鉴于导电纸边缘处的等势线会变形，探测等势点不要靠近导电纸的边缘；(7)描绘的等势线必须是平滑曲线，不应画成折线．7、误差分析(1)所使用的电流表的精度是本实验产生误差的主要因素之一，因此，在条件允许的情况下，要尽可能使用精度较高的电流表．(2)电极与导电纸是否接触良好也是本实验产生误差的因素之一，对此，安装电极时要加以注意，可以在木板上垫几张白纸．(3)导电纸是否符合要求也是本实验产生误差的主要因素之一．导电纸的电阻率应远大于金属电极的电阻率才能使电极本身成为等势体，导电涂层要均匀，纸上导电性才能一致，否则会使测绘出的等势线产生畸变．(4)圆柱形电极的大小也会给本实验带来误差．圆柱形电极应选一样大的直径1cm的磨平铜柱两只．【试题解析】例1 在“电场中等势线描绘”的实验中，每相差一定的电势就画一条等势线，那么这些等势线在空间的分布是( )．A．以两极连线为轴的轴对称图形D．以两电极连线的中垂线为轴的轴对称图形C．以两电极连线的中点为中心的中心对称图形D．各等势线之间的距离相等E．距电极越近，等势线越密集解析等量异种电荷电场的等势线以电荷为参照点非常有规律地排列着．它们是以电极连线的中垂线(可规定为零等势线)为对称轴两边对称的图形，正、负电荷也处于对称位置．这个对称图形的基础必须是相等电势差的等势线，如果不是相差一定的电势差来任意画等势线，则没有上述对称关系．另一种对称是以两电荷的连线为对称轴，上面一半等势线和下面一半等势线相对称，这也是一种轴对称关系．答案为AB．例2如图2所示为描绘电场中平面上等势线的装置，图中A、C、P、D、B等相邻两点间距相等，其中A、B为金属圆柱．当电流从正接线柱流入电流表G时，其指针向正接线柱一侧偏转。

用描点法画出电场中平面上的等势线

(3)探测等势点
③用同样的方法，探测出另外b、c、 d、e四个基准点的等势点
（4）画出等势线取出白纸，将五组等势点分别用平滑的曲线连接起来，就得到电场在平面上的五条等势线
实验：
用描点法画出电场中平面上的等势线
●
实验目的实验原理实验器材实验步骤
●
●
●
实验目的：
用描点法画出电场中平面上的等势线
实验原理：利用导电纸上的恒定电流场模拟真空中的静电场，当在场中与导电纸接触的两探针尖端的电热差为零时，与探针相连的电流表中电流强度为零。从而可以通过探针找出电流场中的等势点，并依据等势点描出等势线。
实验器材：
平整的塑料板、白纸、复写纸、导电纸、圆柱形的铜电极、导线、学生低压电源、探针两根、灵敏电流表。
实验步骤：
（1）安装
（2）选基准点（3）探测等势点
（画出等势线
(1)安装
①依次使白纸、复写纸、导电纸穿过螺杆并靠在塑料纸上，其中导电纸上有导电物质的一面向上；
②将两个圆柱形的铜电极A、B分别套在螺杠上，并用螺母拧紧，使圆柱形电极跟导电纸有良好的接触； ③将两个圆柱形电极A、B分别跟直流电源的正极和负极相连，与电源正极相连的A电极作为正电荷，与电源负极相连的电极B作为负电荷。两电极间相距约10cm，与两电极相连的直流电源电压约为6v；
(3)探测等势点
②左手持探针跟导电纸上的某一基准点a接触，然后在导电纸上两极连线的一侧，距基准点约1cm处再选一点，右手持另一探针在这一点跟导电纸接触。左右移动该探针在导电纸上的位置，直到找到某一点a1,使探针跟该点接触时，电流表指针不偏转（指在中间位置），用探针将该点位置复印在白纸上， a1点就是与基准点等电势的一个点。用这种方法，在基准点a两侧各找出4~8个等势点，相邻等势点大约相距1cm。

实验十一用描迹法画出电场中平面上的等势线

实验十一用描迹法画出电场中平面上的等势线[预习思考题]1．本实验中，A、B两电极在导电纸上形成的电场是不是静电场(实验装置见图2)?2．试解释本实验的课文中指出的“电流表指针不偏转，说明这个点跟基准点的电势相等”这句话．3．等势面和电力线有什么关系?在电场中，同一个平面上的等势线和电力线关系怎样?[实验目的]学习用描迹法画出电场中一个平面上的等势线[实验器材]平整的木板，圆柱形电极(2个)，白纸，图钉(4枚)，导电纸，复写纸，J0409灵敏电流计(两接线柱接有探针)，N202学生电源(用它的6V直流挡)，J2352单刀开关，导线等． [实验步骤]1．如图2，在平整木板上依次铺放白纸、复写纸和导电纸(有导电物质的一面向上)，然后用图钉把它们固定在木板上．2．在导电纸上平放着两个跟它接触良好的圆柱形电极A、B，两者相距约10cm，用导线分别与电源的正、负极相连，作为正、负“电荷”．3．在导电纸两个电极A、B的连线上，依次选取间距大致相等的5个点C、D、E、F、G 作为基准点，其中E点选在AB连线的中点．4．让灵敏电流计的一支探针接在基准点C上，然后在导电纸平面上两电极连线的一侧距此基准点约lcm处选一个点．将另一支探针与该点接触，左右移动探针的位置，可以找到一点，能使电流表的指针不发生偏转，这个点就跟C点的电势相等．这时用探针稍用力向下压一下，把它的位置复印在白纸上．5．按步骤4的方法，在AB连线的两侧各探测出与基准点C等势的点，相邻等势点大约相距1cm．6．用同样的方法，分别探测出另外4个基准点的等势点．7．取出白纸，根据5个基准点的等势点，分别用实线画出5条平滑的曲线(参考图3)．这些曲线就是等势线．8．画出两个异种“电荷”在这个平面上的电力线．由等势线的分布情况，根据等势线和电力线的关系，在白纸上用虚线画出该平面上电力线分布情况．[注意事项]1．本实验是用在导电纸上形成的稳恒电流场模拟静电场做实验的，因而应该选用平整的、导电物质分布均匀的导电纸．2．在画出A、B电极的连线和5个基准点时，不要用笔(特别是不要用铅笔)画在导电纸上，只需在这些点处用探针轻按一下，使在下面的白纸上留个痕迹就可以了，切勿将纸划破或戳穿，以免破坏导电纸上导电物质分布的均匀性，但要在探测完毕取出白纸后用笔将痕迹画成点．[数据记录和计算]把你画好的等势线和电力线的纸粘贴在下面空白处．[问题讨论]1．你作出的五条等势线中以__________基准点的等势线的电势最高； __________基准点的等势线的电势为最低．2、从你画出的电力线他布情况分析，该电场平面上________________处的电场抛物线强度最大.。

p实验五、用描迹法画出电场中平面上的等势线

实验五用描迹法画出电场中平面上的等势线【实验目的】学会用描迹法画出电场中一个平面上的等势线。

【实验原理】直接描绘静电场中的等势线是比较困难的。

但由于稳恒电流场遵从的规律在形式上和静电场相似，所以可以用来模拟静电场。

我们可用导电纸上形成的稳恒电流场来模拟静电场，当在电流场中与导电纸接触的两探针尖端电势差为零时，与探针相连的电流计中通过的电流强度为零，从而可利用灵敏电流计和探针找出电场中的等势点，并依据等势点进行等势线的描绘。

本实验是模拟实验。

我们知道，带电体在它的周围空间产生电场，静电场中场强的分布情况，可用电场线形象地表示出来。

而电场线和等势面是相垂直的，通过实验测绘出电场的等势面（线），利用电场线和它正交的关系，可以描绘出电场线，得到电场分布的形象描述。

实际测绘静电场的等势面（线）是相当困难的，因为通常用的测量仪表大都是磁电式的，有电流才会有反应，静电场不会有电流，因此无法测量。

实验中通常是用电流场来描述静电场。

从电磁学理论知道，这两种场所遵守的规律，形式上相似。

利用其相似性，可以通过对容易测量的电流场的研究来代替不易测量的静电场的研究。

具体的做法是将和静电场中带电体相同形状的电极，按带电导体的分布位置放在均匀的导电物质中，导电物质应是导电率不大的不良导体（导电纸）。

在电极上加上一定电压以后，导电物质中将形成稳定的电流场。

这个电流场中的电位分布情况和对应的静电场中电势分布情况是一样的。

电流场中电位可以用金属探针和灵敏电流计测出。

静电场的场强分布可以用电场线进行描述，而等势面（线）与电场线相垂直，通过实验测绘出电场的等势面（线），就可以描绘出电场线。

由于静电场中不存在电流，一般磁电式测量仪表，在有电流时才会有反应，因此难以确定静电场的等势线。

恒定电流的电荷分布和电磁场均不随时间变化，所以在均匀电介质中恒定电流的电场和静电场相似，利用其相似性，可以用恒定电流的电场模拟静电场，进行静电场的实验研究。

6--用描迹法画出电场中平面中的等势线

高三物理一轮授课提纲九、电场（6）[课题] 实验：用描迹法画出电场中平面中的等势线、示波器的应用[教学目标]1、掌握用描迹法画出电场中平面中的等势线的原理、器材2、熟悉示波器的工作原理、面板按钮的使用方法[知识要点]一、用描迹法画出电场中平面的等势线1．直接描绘静电场中的等势线是相当困难的，由于静电场和电流场遵循的规律相似，这里用在导电纸上形成的电流场模拟静电场，从而研究电场中一个平面上的等势线分布情况．我们知道，若检流计接入电路无电流通过，则检流计两电极接触处就是等电势点，根据这个道理找出电场中的等势点，再把一系列的等势点连成平滑曲线，就描绘出了电场平面上的等势线．2．器材：电源、平木板、园柱形电极、白纸、复写纸、导电纸、探针、电键、导线、图钉等。

3．注意事项：①使用的灵敏电流计，应选择零刻度在正中间的那种．②安放导电纸，导电面应朝上．且电极与导电纸的相对位置不能改变．③寻找等电势点时，应从基准点附近由近及远地逐渐推移，不可冒然进行大跨度的移动，以免电势差过大，发生超过电流计满偏电流的现象．④该实验模拟的是等量异种点电荷电场的等电势线．探测等势点不要靠近导电纸的边缘，因为导电纸边缘处的等势线会变形．⑤导电纸上所涂导电物质相当薄，故在定位时不应用探针在导电纸上反复划动，应用点接触法．4．误差分析①所使用的电流表的精度是本实验产生误差的主要因素之一，因此，在条件允许的情况下，要尽可能使用精度较高的电流表．②电极与导电纸是否接触良好也是本实验产生误差的主要因素之一，对此，安装电极时要加以注意，可以在木板上垫3—5张白纸．③导电纸是否符合要求也是本实验产生误差的主要因素之一，导电纸的电阻率应远大于金属电极的电阻率才能使电极本身成为等势体；导电涂层要均匀，纸上导电性才能一致，否则会使测绘出的等势线产生畸变．④圆柱形电极的大小也会给本实验带来误差．圆柱形电极应选一样大的直径为1cm的磨平铜柱两只二、示波器1、工作原理：示波器是一种常用的电子仪器，常用电子示波器的内部核心部件是示波管，示波管是由电子枪、偏转电极和荧光屏组成，管内抽成真空，如图所示，在x、y轴有互相垂直的两对偏转电极．当两对电极上都没有加电压时，电子束从金属板小孔射出将沿直线传播，打在荧光屏上，在屏上产生一个亮斑．若在x轴上的偏转电极上加扫描电压，亮斑看起来就像一条水平亮线；若在y轴上的偏转电极上加按正弦规律变化的电压，在x轴的偏转电极上加扫描电压，且后者的周期是前者的整数倍，荧光屏上就显示出正弦曲线．2、注意事项：①示波器的机箱与机内电路接地点相连接，为了安全及减少外界环境对仪器的干扰，应将机壳接地．②示波器使用时应注意调节辉度适中，不宜过亮，且光点不应长期停留在某一点上．关机前应先将辉度关灭．[解题指导][例1]用电流模拟静电场描绘电场中的等势线，下列哪些情况是能够实现的（）A、如图（a），圆柱形电极AB 均接电源正极，用以模拟等量正电荷的电场．B、如图（b），圆柱形电极A接电源正极，圆环形电极B接电源负极，用以模拟正点电荷的电场．C、如图（C），两平行的长条形电极分别接电源正、负极，用以模拟匀强电场．D、如图（d），圆柱形电极A接电源负极，用以模拟负点电荷的电场．[例2] (1)在示波器荧光屏上观察到的波形如图a所示，要把波形变成如图b所示的样子，则可以调节面板上的（）．A．“y增益”旋钮B．“X增益”旋钮C．“Y位移”旋钮D．“X增益”与“Y增益”(2)在开启或关闭J2459型学生用示波器的电源开关前，应把（）A．辉度旋钮顺时针旋到底B．辉度旋钮逆时针旋到底C．X、Y增益旋钮置于最大位置D．衰减旋钮置于最低挡[例3] 如下图所示，图①是示波管的原理图，它是由电子枪、竖直偏转电极YY'、水平偏转电极XX'，和荧光屏组成，电子枪发射的电子打在荧光屏上将出现亮点．若亮点很快移动，由于视觉暂留关系，能在荧光屏上看到一条亮线．(1)如果只在偏转电极YY'上加上如图③所示U y= U m sinωt的电压，试由图②证明荧光屏上亮点的偏移也将按正弦规律变化，即y'=y m sinωt并在荧光屏图④中画出所观察到的亮线的形状．（设偏转电压频率较高）(2)如果只在偏转电极XX' 上加上如图⑤所示的电压，试在⑥上画出所观察到的亮线的形状．(3)如果在偏转电极YY'上加上U y= U m sinωt的电压，同时在偏转电极XX' 上加上图⑤所示的电压，试在图⑦上画出所观察到的亮线的形状．[解题指导]1、《电场中等势线的描绘》的实验装置如图所示①图中电源应是约_________________V的直流电源；②在平整的木板上，由下而上依次铺放____纸、_____纸、____纸各一张，且导电纸有导电物质的一面要朝______（选填“上”或“下”）；③若由灵敏电流表的两个接线柱引出的两个表笔（探针）分别接触图中d、f两点（d、f连线和A、B连线垂直）时，指针向右偏（若电流从红表笔流进时，指针向右偏），则电流表的红表笔接触在___________点；要使指针仍指在刻盘中央（即不发生偏转），应将接f的表笔向________（选填“左”或“右”）移动．④在实验中，若两表笔接触纸面任意两点，发现电流表指针都不发生偏转，可能的原因是________________2、①试在图中，把示波器面板上的旋钮和开关分成电子束发射的调节、竖直方向上的调节、水平方向上的调节3个区域．在进行开机练习时，先把辉度调节旋钮________旋到底，垂直位移和水平位移旋钮旋到________位置，衰减旋钮置于最___________挡，扫描范围置于_______挡．打开__________指示灯亮，进行预热．②设电源开关已经打开并已预热完毕，光点的亮度适中，光点已经是最圆、最小．把你在寻找扫描线、调节水平幅度大小的练习中，操作时所用到的各个旋钮的名称和观察的现象，按操作顺序填入下边的空格中：1．把__________旋钮顺时针旋到1／3处:2．____________旋钮反时针旋到底；3．____________旋钮置于低挡．完成上述三步以后，可以看到扫描情形，即光点从左向右_______，到右端后又很快_________左端；4．顺时旋转___________旋钮以增大扫描频率，可以看到光点迅速移动成为__________；5．调整___________旋转，可以看到亮线长度的改变．3、以下是练习使用示波器的几个实验：A．在观察光屏上的亮斑实验中，在打开电源开关之前，应先把“辉度调节旋钮”反时针转到底，“衰减调节旋钮”应置于最高档．B在观察亮斑在竖直方向的偏移实验中“DC、AC”开关应置于“DC”位置C在观察按正弦规律变化的电压的图线实验中，可由机内提供竖直方向的按正弦规律变化的电压，应把“衰减调节旋钮”置于“[∞]”档D．在练习以上三个实验中，开机前“扫描范围旋钮”全部应置于“外X”档以上说法错误的选项有_______________.。

实验12 用描迹法画出电场中平面上的等势线

实验十二用描迹法画出电场中平面上的等势线（一）实验目的1. 用描迹法画出电场中一个平面上的等势线。

2.深化理解两个等量异种电荷的电场的等势面、电场线的分布。

（二）实验原理直接描绘静电场中的等势线是相当困难的，由于静电场和电流场遵循的规律相似，这里用在导电纸上形成的电流场模拟静电场进行实验，从而研究电场中一个平面上的等势线分布情况。

我们知道，若灵敏电流计接入电路中而无电流通过，则灵敏电流计两电极接触的电势就相等。

根据这个道理找出电场中的等势点，再把一系列的等势点连成平滑曲线，就描绘出了电场平面上的等势线。

（三）实验器材等势线描绘实验器、白纸、复写纸、导电纸、导线、学生低压直流电源（或电池组）、探针两根、灵敏电流表。

有关灵敏电流表的几点说明：1.灵敏电流表只能用来检查微弱电流，一般被测电流不超过几百微安。

2.灵敏电流表的零刻度在刻度盘的中央，将它串联在电路中时电流可以从正接线柱流入，又可以从负接线柱流入。

使用前，一般要判断电流表指针偏转方向跟通过的电流方向间的关系。

3.灵敏电流表的刻度是均匀的。

4.电流表不能长期连在电路中，停止实验时，即断开电路，以保护电流表。

（四）实验步骤1.安装（1）依次使白纸、复写纸、导电纸穿过螺杆，并靠在塑料板上，其中导电纸上有导电物质的一面向上。

（2）将两个圆柱形的铜电极A、B分别套在螺杆上，并用螺母拧紧，使圆柱形电极跟导电纸有良好的接触。

（3）将两个圆柱形电极A、B分别跟直流电源的正极和负极相连，与电源正极相连的A电极相当于正电荷，与电源负极相连的B电极图1相当于负电荷。

两电极间距离约为10cm，与两电极相连的直流电源电压约为6V，如图1所示。

2.选基准点在两电极的连线上，选取间距大致相等的五个点a、b、c、d、e做为基准点，并用探针把它们的位置复印在白纸上。

3.探测等势点（1）从灵敏电流表的两根接线柱上引出两个探针，将两探针触接一下两电极A、B，观察电流表指针偏转方向，掌握指针偏转方向与通过的电流方向间的关系。

实验10 用描迹法画出电场中平面上的等势线(自测)

1．在“用描迹法画出电场中平面上的等势线”的实验中，如果将电源电压降低一些，则以下判断正确的是()A．描绘出的等势线形状与原来相同B．描绘出的等势线形状与原来不同C．基准点之间电势差比原来小一些D．基准点之间电势差比原来大一些解析：选AC.电压对等势线的形状没有影响，如果电源电压降低了，两个电极间的电势差随之降低，基准点之间的电势差当然随之降低．2．如图9－4－6所示，用电流场模拟静电场描绘电场中的等势线，下列情况能够实现的是()图9－4－6A．如图甲，圆柱形电极A、B均接电源正极，用以模拟等量正电荷的电场B．如图乙，圆柱形电极A接电源正极，圆环电极B接电源负极，用以模拟正点电荷的电场C．如图丙，两平行的长条形电极分别接电源正、负极，用以模拟匀强电场D．如图丁，圆柱形电极A接电源负极，用以模拟负点电荷的电场答案：BC3．在“用描迹法画出电场中平面上的等势线”的实验中，根据不同的实验原理应相应选取不同的测量电表，下列选项正确的是() A．若用“等电势差”描绘等势线，用电压表B．若用“等电势”描绘等势线，用灵敏电流表C．用灵敏电流表描绘等势线时，两探针可分别与电极接触D．用电压表描绘等势线时探针可与电极接触解析：选ABD.用电压表描绘等势线时，是寻找与某基准点到电极之间电势差相等的点，用电流表描绘等势线是寻找与某基准点等电势的点，所以A 、B 选项正确．用灵敏电流表描绘等势线时，两探针不能分别与电极接触．因为这样会由于电流过大烧坏电流表，所以C 选项错误．用电压表描绘等势线时，一探针与电极接触，另一探针在某基准点附近寻找基准点的等势点，所以D 选项正确．4．在电场中等势线描绘的实验中，先在导电纸上画出电极a 、b (模拟点电荷)的连线，在连线上取间距大致相等的c 、d 、e 、f 、g 五个点，如图9－4－7所示，G 为灵敏电流表，甲、乙为两探针，则实验中，应是( )A ．探针甲不动，移动乙B ．探针乙不动，移动甲C ．电流表示数为零时说明电流表断路D ．图中虚线表示电场线解析：选A.本实验是利用当灵敏电流表指针不偏转时，与灵敏电流表相连的探针相接触的两点电势相等的原理来找等势点的．具体操作时，应使一探针接触某个基准点不动，另一探针在基准点上、下两侧缓慢地移动．电流表不偏转时，复印下一点，就可找出许多等势点，故A 项正确而B 项错误．选项C ，电流表示数为零，说明两探针接触的两点间电势差为零而非断路，故C 项错．选项D 中虚线所示为等势线而非电场线，故D 项错．5．在用电流的电场模拟静电场描绘电场中等势线的实验中，如图9－4－8所用的电表指针偏转方向与流入电流的关系是：当电流从正接线柱流入电表时，指针偏向正接线柱一侧．一位学生用这个电表探测基准点2两侧的等势点时，把接电表正接线柱的探针E 1接触基准点2，把接电表负接线柱的探针E 2接触纸上某一点，发现表的指针发生了偏转，为了探测到等势点，则( )A ．若电表指针偏向正接线柱一侧，E 2应右移B ．若电表指针偏向正接线柱一侧，E 2应左移C ．若电表指针偏向负接线柱一侧，E 2应右移D ．若电表指针偏向负接线柱一侧，E 2应左移解析：选BC.由题图可知A 点电势高于B 点电势，若电表指针偏向正接线柱一侧，说明探针E 1接触的点的电势高于E 2接触的点的电势，E 2应向左移动，所以B 项正确；若指针偏向负接线柱一侧，说明图9－4－7图9－4－8探针E 2接触的点的电势高于E 1接触的点的电势，E 2应向右移动，C 项正确，D 项错．6．在“用描迹法画出电场中平面上的等势线”的实验中，有以下一些操作步骤：A ．在导电纸上画出两电极的连线B ．将灵敏电流计的一个探针接一个电极，用另一个探针接触导电纸，缓慢移动，可找出一系列等势点C ．在平板上先铺白纸，再铺上复写纸，然后再铺上导电纸D ．安好电极，接好电路E ．在两电极a 、b 的连线上，等距离地取五个基准点c 、d 、e 、f 、g ，并复印在白纸上，如图9－4－9所示F ．灵敏电流计的一个探针接触某个基准点不动，另一个探针缓慢地移动到电流计不偏转时，复印一点，即可找出许多等势点G ．闭合开关选取合理的操作步骤，并按顺序排列为________．答案：CDAEGF7．“用描迹法画出电场中平面上的等势线”的实验中，在平整的木板上依次铺放白纸、复写纸和导电纸．在导电纸上平放两个圆柱形电极A 与B ，分别与直流电源的正、负极接好，如图9－4－10所示．若以A 、B 连线为x 轴，A 、B 连线的中垂线为y 轴，将一个探针固定在y 轴上的某一点，沿x 轴移动另一个探针，发现无论怎样移动，灵敏电流表的指针都不偏转，若电源及连线都是完好的，可能的故障是________．将实验故障排除后，探针从BO 间某处沿x 轴向电极A 移动的过程中，电流表中指针偏转的情况是________．答案：导电纸涂导电物质的一面朝下了偏角逐渐减小到零，再反向偏转，偏角逐渐变大图9－4－9图9－4－108．(2010年徐州模拟)如图9－4－11所示，在“用描迹法画出电场中平面上的等势线”的实验中，实验室除了给出必要的器材外，又分别给出了以下三种不同规格的电源和电表：A ．6 V 的交流电源B ．6 V 的直流电源C ．100 V 的直流电源D ．100 μA 的电流表E ．0.5 mA 的电流表F ．10 mA 的电流表(1)在实验中应选用的电源是________，测量时两个探针所接的电表应选用________(写电源或电表前的字母)．(2)实验时需在木板上自下而上依次铺放________纸、________纸和________纸．(3)在两接线柱A 、B 连线上等距离找出5个基准点a 、b 、c 、d 、e ，电流表G 的一根探针接触c 点，另一探针接触f 点，为找到与c 点电势相等的点，接触f 点的探针应向________移．(选填“左”或“右”)(4)若将电源电压提高为原来的2倍，重复以上操作，测量并画出等势线，你认为该等势线与原等势线的形状______________ (选填“相同”或“不同”)，该等势线图中cd 两点间的电势差与原来________(选填“相等”或“不等”)．解析：(1)因本实验用恒定电流场模拟电场，所以电源要用低压直流电源，选B ；而电流较小，所以电流表选用D.(2)导电纸必须在最上面．(3)c 的等势线为过A 、B 连线的中垂线．(4)电源电压变高，相同距离电势差变大．答案：(1)B D (2)白复写导电 (3)左 (4)相同不等图9－4－11。

用描迹法画出平面上的等势线

§13~10 用描迹法画出电场中平面上的等势线【实验目的】用描迹法画出电场中平面上的等势线。

【实验原理】两柱形电极在平面导体上形成的电流场和等量异种点电荷的静电场（在某个截面上的分布）非常相似。

本实验通过描绘面电流的等势线，来模拟静电场的等势线。

虽然没有真正描绘静电场的等势线，但这种描绘的方法（描迹法）却是在描绘静电场等势线时普遍适用的。

【实验器材】木板（或塑料底板）、白纸、复写纸、导电纸、图钉、圆柱形电极两个、学生电源、灵敏电流计、开关与导线若干【实验步骤】1、在平板上依次铺放白纸、复写纸、导电纸各一张，并注意导电纸的导电物质在上面。

三张纸用图钉固定在平板上。

2、在导电纸上相距约10cm放置两圆柱形电极，并将电极分别与学生电源的正负极相连。

3、将两探针分别接在灵敏电流计的正负极上。

4、在导电纸上画两个电极的连线AB ，在连线上取间距大致相等的5个点作为基准点，并用探针将它们复印在白纸上。

5、接通电源，将一探针跟某一基准点相接触，另一探针在导电纸上靠近基准点（半径1cm的圆周内）移动、探测，同时观察电流计的示数变化，直到示数为零，得到第一个等势点，将它复印在白纸上。

6、按步骤5的方法，得出该基准点的其它等势点，共8~10个。

7、换基准点，重复步骤5、6，得出这个新基准点的8~10个等势点。

8、把5个基准点的等势点找完。

9、断开电源，取下白纸，将这五组等势点描绘成光滑的曲线。

【信息处理】【实验结论】由描迹法得出的等势线，和静电场中的电场的等势线相似。

【注意事项】1、导电纸不能太小（两电极周围要有等大、足够的空间），否则电流场和等量异种电荷的静电场有很大的差别。

2、“三纸”的次序不能变更。

3、移动探针不要幅度过大，以避免电流过载；探针不要划穿导电纸。

4、一组等势点未测完时，基准点探针千万不能移动。

【思考题】见配套资料：湖南教育出版社《实验指导和实验报告》高中物理第二册P58第4、6、7题。

高考物理一轮复习专题课件9 实验1《用描迹法画出电场中平面上的等势线》

指针右摆)；
6.用电压表(代替电流表)确定基准点的等势点时，一定要选用高内阻的电压表，同时注意接线柱的极性．因为导电纸的电阻率较大(每厘米间的电阻约2千欧)，用低内阻的电压表测量时，它的分流作用将使导电纸上的电场发生较大的变
化，造成电压表显示的电势值比电场中该点的真实值小，引
起误差； 7.用探针找等势点时，既要防止因电流太大把灵敏电流
式测量仪表，在有电流时才会有反应，因此难以确定静电场
的等势线．恒定电流的电荷分布和电磁场均不随时间变化，所以在均匀电介质中恒定电流的电场和静电场相似，利用其
相似性，可以用恒定电流的电场模拟静电场，进行静电场的
实验研究．接到直流电源两端的小圆柱形电极之间形成的恒定电场，可以用来模拟等量异种电荷之间的静电场．
实验中确定等势点的根据是：当两点电势相等时，连接该两点间的导线上无电流通过，否则将有电流从高电势点流向低电势点．三、实验器材
学生电源(J1202型或J1202－1型)或干电池4节，灵敏电
流表(J0409型或J0409－1型，零刻度在中间)，圆柱形电极两个，导电纸、复写纸、白纸各一张，一对探针，一块木板，
导线、开关、图钉等．
四、实验步骤
1．实验原理图如图 1所示，、复写纸、，将导电纸有导电物质的一面向上，，将圆柱形电极放在导电纸上，
并使两个电极相距10 cm，将电极与电压为6 V的稳压输出
电源相连； 2.在导电纸平面的两个电极连线上，选取间距大致相等
的五个点作为基准点，并用探针把它们的位置复印在白纸上；
3.在探测与某一基准点电势相等的其他各点时，与该基准点相接触的探针要固定不动； 4.绝不允许将两探针同时分别接触两电极，以防烧坏电流表；
5.灵敏电流表应该选用内阻较小的，如 J0409型表，为
