22.速度继电器
电气控制技术试题库及答案
![电气控制技术试题库及答案](https://img.taocdn.com/s3/m/f0e97af6941ea76e58fa041b.png)
电气控制技术试题库及答案一、名词解释:(每题5分)1、低压电器:(B)是指在交流额定电压1200V,直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器:(B)自动控制系统中用于发送控制指令的电器。
3、熔断器:(B)是一种简单的短路或严重过载保护电器,其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器:(B)一种触头延时接通或断开的控制电器。
5、电气原理图(B)电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁(C)“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电,K2动作就禁止了K1的得电。
7、自锁电路:(C)自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护(B)为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护(B)在电源电压降到允许值以下时,为了防止控制电路和电动机工作不正常,需要采取措施切断电源,这就是欠压保护。
10、星形接法:(A)三个绕组,每一端接三相电压的一相,另一端接在一起。
11、三角形接法:(C)三个绕组首尾相连,在三个联接端分别接三相电压。
12、减压起动(A)在电动机容量较大时,将电源电压降低接入电动机的定子绕组,起动电动机的方法。
13、主电路:(A)主电路是从电源到电动机或线路末端的电路,是强电流通过的电路,14、辅助电路;(B)辅助电路是小电流通过电路15、速度继电器:(C)以转速为输入量的非电信号检测电器,它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器:(C)继电器是一种控制元件,利用各种物理量的变化,将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器:(C)是利用电流的热效应原理来工作的保护电器。
18、交流继电器:(C)吸引线圈电流为交流的继电器。
19、全压起动:(C)在电动机容量较小时,将电动机的定子绕组直接接入电源,在额定电压下起动。
PLC期末考试试题和答案
![PLC期末考试试题和答案](https://img.taocdn.com/s3/m/f3d4f31ee3bd960590c69ec3d5bbfd0a7956d53d.png)
PLC期末考试试题和答案1.电弧会导致电路分断时间加长,需要注意。
2.熔断器的额定电流和熔体的额定电流不是同一个概念。
3.实现接触器互锁控制,需要在两个接触器的线圈电路中互串对方的动断触点。
4.断电延时型时间继电器的延时动合触点是瞬时断开延时闭合的。
5.与电流继电器相比,电压继电器的线圈匝数多,导线细,电阻大。
6.电气原理图中,同一电器的各个部件可以不画在一起。
7.热继电器不能实现短路保护。
8.在延时精度要求不高,电源电压波动较大的场合应选用空气阻尼式时间继电器。
9.CJ20-160型交流接触器在380V时的额定电流是160A。
10.按用途或控制对象分,按钮、行程开关、万能转换开关属于低压控制电器。
1.判断交流或直流接触器的依据是主触点电流的性质。
2.分励脱扣器用于远距离断开电路。
3.吸引线圈的作用是将电能转化成磁场能量。
4.熔断器作为短路保护的电器,通常串接于被保护电路中。
5.将线圈额定电压为220V的交流接触器线圈误接入380V 的交流电源上会导致烧毁线圈。
6.PLC存储器存放用户程序、数据和系统程序,但不存放输入信号。
7.分析电气原理图的基本原则是先分析主电路,后分析辅助电路。
8.自动空气开关的电气符号是QF。
9.PLC软继电器有无数对常开和常闭触点供编程时使用。
10.ST指令的作用是用于单个常开触点与母线连接。
1.低压电器标准规定,低压电器通常指工作在交流电压小于(A)和直流电压小于(B)的电路中,起通断、保护、控制或调节作用的电器设备。
2.对于交流电磁铁,铁心、线圈和吸引线圈都采用易于散热的设计,且线圈骨架与铁心非接触。
其中,短而厚的矮胖型发热,而高而薄的瘦长型不发热。
3.直流电磁铁的励磁电流大小与气隙无关,动作过程中保持恒磁通工作,吸力随气隙的减小而增大。
4.中间继电器实质上是一种电压继电器,具有较多的触点对数和较小的触点容量,动作灵敏度高。
5.电压继电器的线圈与负载并联,线圈匝数较多,导线较细。
PLC期末考试试题和答案
![PLC期末考试试题和答案](https://img.taocdn.com/s3/m/513fa4422e3f5727a5e9621d.png)

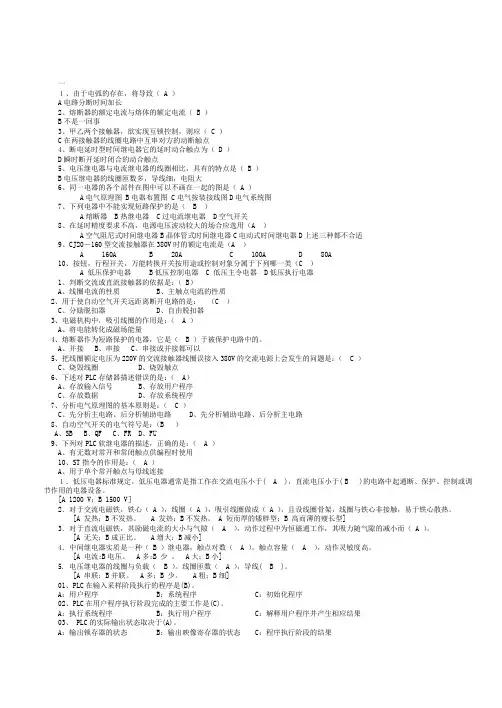

一1、由于电弧的存在,将导致( A )A电路分断时间加长2、熔断器的额定电流与熔体的额定电流( B )B不是一回事3、甲乙两个接触器,欲实现互锁控制,则应( C )C在两接触器的线圈电路中互串对方的动断触点4、断电延时型时间继电器它的延时动合触点为( D )D瞬时断开延时闭合的动合触点5、电压继电器与电流继电器的线圈相比,具有的特点是( B )B电压继电器的线圈匝数多,导线细,电阻大6、同一电器的各个部件在图中可以不画在一起的图是( A )A电气原理图 B电器布置图 C电气按装接线图D电气系统图7、下列电器中不能实现短路保护的是( B )A熔断器B热继电器C过电流继电器D空气开关8、在延时精度要求不高,电源电压波动较大的场合应选用(A )A空气阻尼式时间继电器B晶体管式时间继电器C电动式时间继电器D上述三种都不合适9、CJ20-160型交流接触器在380V时的额定电流是(A )A 160AB 20AC 100AD 80A10、按钮,行程开关,万能转换开关按用途或控制对象分属于下列哪一类(C )A 低压保护电器 B低压控制电器 C 低压主令电器D低压执行电器1、判断交流或直流接触器的依据是:( B)A、线圈电流的性质B、主触点电流的性质2、用于使自动空气开关远距离断开电路的是:(C )C、分励脱扣器D、自由脱扣器3、电磁机构中,吸引线圈的作用是:( A )A、将电能转化成磁场能量4、熔断器作为短路保护的电器,它是( B )于被保护电路中的。
A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是:( C )C、烧毁线圈D、烧毁触点6、下述对PLC存储器描述错误的是:(A)A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序7、分析电气原理图的基本原则是:( C )C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路8、自动空气开关的电气符号是:(B )A、SBB、QFC、FRD、FU9、下列对PLC软继电器的描述,正确的是:( A )A、有无数对常开和常闭触点供编程时使用10、ST指令的作用是:( A )A、用于单个常开触点与母线连接1.低压电器标准规定,低压电器通常是指工作在交流电压小于( A ),直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。
建筑电工考试题库(带答案)
![建筑电工考试题库(带答案)](https://img.taocdn.com/s3/m/f461ac8a0d22590102020740be1e650e52eacffb.png)
温馨提示:本套试卷为电工精选题库,总共300道题!题目覆盖电工常考的知识点。
题库说明:本套题库包含(选择题100道,多选题100道,判断题100道)一、单选题(共计100题,每题1分)1.变压器的高压绕组的电流一定( )低压绕组的电流.A.大于B.等于C.小于.答案:C2. 高压断路器按灭弧( )可分为油断路器.压缩气体断路器.六氟化硫断路器.真空断路器.磁吹断路器和自产气断路器等类型。
A.方法.B.原理C.介质D.方式答案:C3. 从屏背面看,表明屏内安装设备在背面引出端子之间的连接关系,以及与端子排之间的连接关系的图纸为( )。
A.原理接线图B.屏背面接线图C.端子排图D.屏面布置图答案:B4. 电杆埋深宜为杆长( )且应将回填土分层夯实。
A.1/5加0.2m;B.1/8加0.4m;C.1/10加0.6m;D.1/12加0.8m答案:C5. ( )仪表由固定的永久磁铁可转动的线圈及转轴.游丝.指针.机械调零机构等组成。
A.电磁式B.磁电式C.感应式答案:B6. 对称三相负载作星形连接时,线电流和相电流之间的关系是( )。
A.线电流等于相电流B.线电流不大于相电流C.线电流不小于相电流D.线电流不等于相电流答案:A7. kyn28中置式开关柜,断路器车在工作位置时,二次插头( )。
A.未被锁定B.可以取下C.不能取下答案:C8. SF6断路器的缺陷之一是,SF6气体在电弧的效果下分化的( )气体有毒。
A.硫化物B.氧化物C.低氟化物答案:C9. 车间照明在正常环境中一般采用( )灯具。
A.开启式B.封闭式C.防水型D.防爆型答案:A10. 安全措施票要用钢笔或圆珠笔填写,填写要清楚正确,不得任意涂改,一式( )。
A.2份B.3份C.1份D.4份答案:C11. 高压补偿电容器的放电负荷应选用( )。
A.电流互感器B.电压互感器C.电动机D.电阻答案:B12. 反应式步进电动机的转速n与脉冲频率f的关系是( )。
2021年电工资格证考试必考多选题库及答案(共120题)
![2021年电工资格证考试必考多选题库及答案(共120题)](https://img.taocdn.com/s3/m/ae548a6958f5f61fb6366669.png)
2021年电工资格证考试必考多选题库及答案(共120题)1、FELV是指使用功能(非电击防护)的原因而采用的特低电压。
如(BD)。
A、220V电机B、电焊枪C、380V电机D、电源外置的笔记本1、下列属于RCD类型的是(BCD)。
A、保险丝B、触电保安器C、漏电断路器D、漏电开关2、单相220V电源供电的电气设备,应选用(BD)漏电保护装置。
A、三极式B、二极二线式C、四极式D、单极二线式3、应安装漏电开关的场所有(ABD)。
A、临时用电的电气设备B、生产用的电气设备C、公共场所通道照明D、学校的插座4、保证电气作业安全的组织措施有(ABCD)。
A、工作票制度B、工作许可制度C、工作监护制度D、工作间断转移和终结制度5、保证电气作业安全的技术措施有(ABCD)。
A、停电B、验电C、装设接地线D、悬挂标志牌和装设遮栏6、下列(BC)属于基本安全用具。
A、绝缘手套B、绝缘棒C、绝缘夹钳D、绝缘垫7、遮栏主要用来防止(ABC)等。
A、工作人员过分接近带电体B、工作人员意外碰到带电体C、检修时的安全隔离装置D、设备不小心接地8、高空作业时应做到(ABC)。
A、高空作业人员应戴安全帽B、高空作业人员应系好安全带C、地面作业人员应戴安全帽D、作业人员应戴绝缘手套9、“止步,高压危险!”标志牌用于(ABCD)。
A、施工地点邻近带电设备的遮栏上B、室外工作地点的围栏上C、禁止通行的过道上D、工作地点邻近带电设备的横梁上10、在居住场所安装剩余电流保护器应选用(ACD)。
A、动作电流30mA以下B、动作电流6mA以下C、动作时间0.1s以内D、额定电压220V11、铁壳开关操作机构有哪些特点( ABC )。
A.采用储能作合、分闸操作机构 B.当铁盖打开时,不能进行合闸C.当合闸后,不能打开铁盖 D.防盗12、交流触器的主要技术参数有哪些( ABCDE )。
A.额定电流 B.额定电压 C.通断能力 D.线圈的参数 E.机械寿命与电寿命13、断路器用于电动机保护时,瞬时脱扣器电流整定值的选用有哪些原则( ABCD )。
电机与电气控制技术电机与电气控制技术试卷(练习题库)(2023版)
![电机与电气控制技术电机与电气控制技术试卷(练习题库)(2023版)](https://img.taocdn.com/s3/m/d82365c4760bf78a6529647d27284b73f2423617.png)
电机与电气控制技术电机与电气控制技术试卷(练习题库)1、低压电器2、主令电器3、熔断器4、时间继电器5、气原理图6、联锁7、自锁电路8、零压保护9、欠压保护10、星形接法11、三角形接法12、减压起动13、主电路14、辅助电路15、速度继电器16、继电器17、热继电器18、交流继电器19、全压起动20、电压21、触头22、电磁结构23、电弧24、接触器25、温度继电器26、电气控制系统27、变极调速28、电器元件位置图29、电器元件接线图30、变频调速31、常用的低压电器是指工作电压在交流OV以下、直流OV以下的电器。
32、选择低压断路器时,额定电压或额定电流应()电路正常工作时的电压和电流。
33、行程开关也称O开关,可将()信号转化为电信号,通过控制其它电器来控制运动部分的行程大小、运动方向或34、按钮常用于控制电路,O色表示起动,()色表示停止。
35、熔断器是由()两部分组成的。
36、多台电动机由一个熔断器保护时,熔体额定电流的计算公式为()37、交流接触器是一种用来O接通或分断O电路的自动控制电器。
38、交流接触器共有O个触头,其中主触头为O个,辅助触头为O个。
39、时间继电器是一种触头()的控制电器。
40、一般速度继电器的动作转速为Or∕min,复位转速为Or∕min o41、三相异步电动机的能耗制动可以按()原则和O原则来控制。
42、反接制动时,当电机接近于O时,应及时()。
43、双速电动机的定子绕组在低速时是()联结,高速时是O联结。
44、通常电压继电器O联在电路中,电流继电器O联在电路中。
45、自锁电路是利用()来保持输出动作,又称“自保持环节”。
46、在机床电气线路中异步电机常用的保护环节有()、()和()。
47、电气原理图一般分为()和()两部分画出。
48、电气原理图一般由()和()组成83、直流电源用O线画出84、原理图中的各电器元件只画出其O部件85、原理图中的各电器触点按O画出86、原理图中线路连接点用O标出87、原理图中电器元件的数据和型号一般用O写字体标注88、电器元件布置图中,体积大的放在()方89、安装接线图的电器元件的图形应与电气原理图标注O90、O和()统称电气的联琐控制91、低压电器按操作方式分为()和()92、电磁结构是电磁式电器的O元件93、电磁线圈按电压种类分为()和()两种94、电磁线圈按与电路连接方式分()和()连种95、触头的形式有O三种96、触头按原始状态分O两种97、触头按控制电路分O两种98、O在接通和断开电路时有利于灭弧99、动静触点间存在的电阻称O100、接触器主要用于自动控制OIOK 接触器的触头有O两种102、接触器的额定通断能力是指主触头在规定条件下可靠O的电流值103、接触器的额定电压是指主触头()的电压值104、线圈额定电压指线圈O的电压105、接触器允许操作频率是指在每小时内允许的O频率。
继电器基础知识单选题100道及答案解析
![继电器基础知识单选题100道及答案解析](https://img.taocdn.com/s3/m/218f4662eef9aef8941ea76e58fafab068dc444d.png)
继电器基础知识单选题100道及答案解析1. 继电器是一种()A. 电子元件B. 机械部件C. 电气元件D. 光学元件答案:C解析:继电器是一种电气元件,用于控制电路的通断。
2. 继电器的主要作用是()A. 放大电流B. 改变电压C. 控制电路通断D. 存储电能答案:C解析:继电器主要用于控制电路的接通和断开。
3. 以下哪种不是常见的继电器类型()A. 电磁继电器B. 固态继电器C. 液压继电器D. 热继电器答案:C解析:液压继电器不是常见的继电器类型,常见的有电磁继电器、固态继电器、热继电器等。
4. 电磁继电器是依靠()来工作的A. 电磁感应B. 电容充放电C. 电阻发热D. 半导体特性答案:A解析:电磁继电器是利用电磁感应原理工作的。
5. 固态继电器的优点是()A. 无触点B. 价格低C. 结构简单D. 维修方便答案:A解析:固态继电器的优点是无触点,寿命长,响应速度快。
6. 热继电器主要用于()保护A. 短路B. 过载C. 欠压D. 过压答案:B解析:热继电器主要用于电动机的过载保护。
7. 继电器的触点通常有()状态A. 常开和常闭B. 只有常开C. 只有常闭D. 以上都不对答案:A解析:继电器的触点有常开和常闭两种状态。
8. 常开触点在继电器未动作时处于()状态A. 接通B. 断开C. 短路D. 不确定答案:B解析:常开触点在继电器未动作时是断开的。
9. 常闭触点在继电器未动作时处于()状态A. 接通B. 断开C. 短路D. 不确定答案:A解析:常闭触点在继电器未动作时是接通的。
10. 继电器的动作电压一般()其额定电压A. 等于B. 小于C. 大于D. 以上都可能答案:D解析:继电器的动作电压可能等于、小于或大于其额定电压,具体取决于继电器的设计和应用。
11. 继电器的释放电压一般()其动作电压A. 等于B. 小于C. 大于D. 以上都可能答案:B解析:通常继电器的释放电压小于动作电压。
工厂电气控制题库
![工厂电气控制题库](https://img.taocdn.com/s3/m/d8c2793b67ec102de2bd89a9.png)
一、填空题1.触头的工作状态可分为闭合状态、闭合过程、分断过程。
2.低压电器按控制对象分为低压配电电器和低压控制电器。
3.低压断路器的脱扣装置有电磁脱扣器,热脱扣器,欠电压脱扣器。
4.电磁机构的组成是吸引线圈、铁心和衔铁。
5.位置开关包括行程开关、限位开关、和微动开关。
6.将额定电压直接加到电动机的定子绕组上,使电动机起动运转,称为直接起动。
7.机床设备中停车制动的控制方式有机械制动和电气制动。
8.熔断器在电路中主要起短路保护作用。
9.起重机要安全可靠的工作,对电气控制电路要求具有完善的保护环节和互锁环节。
10.P LC按结构分为整体式PLC和模块式PLC。
11.磨床的运动形式包括主运动、进给运动、辅助运动。
12.P LC编程主要使用的两种基本类型的语言是梯形图和语句表。
13.同一电器的各个部件在图中可以不画在一起的图是电气原理图。
14.为避免正反转接触器同时得电动作,线路通常采取联锁控制。
15.时间继电器按延时方式分为通电延时型和断电延时型。
16.桥式起重机下放重物时,一般采用倒拉反接制动。
17.星形一三角形减压起动只适用正常工作时定子绕组为三角形联结的电动机。
18.P LC主机内部的存储器分为系统程序存储器和用户存储器两种类型。
19.低压电器按动作性质分为自动切换电器和非自动切换电器(手动电器)。
20.触头的结构形式有桥式触头和指形触头两种。
21.笼型感应电动机起动方式有直接起动与降压起动两种。
22.低压断路器又称自动开关。
23.电气控制系统的停止按钮通常选用红色。
24.电梯由机械和电气两大系统组成。
25.热继电器主要用于电动机的过载保护。
26.电气原理图一般分主电路和辅助电路两部分。
27.P LC输入继电器的作用是专用于接收和存储外部输入驱动信号。
28.使用热继电器作过载保护的控制线路,必须要有短路保护。
29.桥式起重机通常分为单主梁和双梁起重机两类。
30.C650-2型卧式车床一共使用了 3 台各类电动机。
电机控制总复习题
![电机控制总复习题](https://img.taocdn.com/s3/m/2f0305d7195f312b3169a524.png)
一、选择题:1.直流电机运行于电动机状态时的电磁转矩是()A.拖动转矩,靠它向外输出机械功率B.制动转矩,其方向与转动方向相反C.轴上输出的机械转矩D.轴输出的制动转矩2.有一台380/36伏的变压器,在使用时不慎将高压侧和低压侧互相接错,当低压侧加上380伏电源后,将发生什么现象?()A.高压侧有380伏的电压输出B.高压侧没有电压输出,绕组严重过热C.高压侧有高压输出,绕组严重过热D.高压侧有高压,绕组无过热现象3.以下电器属于主令电器的是()A.接触器B.继电器C.行程开关D.自动开关4.通电延时时间继电器,它的动作情况是()A.线圈通电时触点延时动作,断电时触点瞬时动作B.线圈通电时触点瞬时动作,断电时触点延时动作C.线圈通电时触点不动作,断电时触点瞬时动作D.线圈通电时触点不动作,断电时触点延时动作5.三相异步电动机在运行时出现一相电源断电,对电动机带来的影响主要是()A.电动机立即停转B.电动机转速降低、温度升高C.电动机出现振动及异声6.理想双绕组变压器的变压比等于一、二次绕组的()A.电压之比B.电动势之比C.匝数之比D.三种都对7.测定变压器的电压比应该在变压器处于______情况下进行。
()A.空载状态B.轻载状态C.额定载荷状态D.短路状态8.要改变直流并励发电机的输出电压极性,应按______办法运行。
()A.改变原动机的转向B.励磁绕组两端反接C.电枢绕组两端反接D.改变原动机转向同时也反接励磁绕组9.熔断器在电路中所起的作用是()。
A.零压保护B.过载保护C.失压保护D.短路保护10.三相异步电动机在理想空载时,转差率为( )。
A.S=0B.S<SNC.S>SND.S=111.三相异步电动机在拖动恒转矩负载的运行中,减小供电电压,该电机的转速将会( )A.略有下降,但基本不变B.不受其影响C.很快降低D.短时下降后又恢复原速12.三相异步电动机机械负载加重时,其转子转速将( )。
设备电气控制系统的运行与维护一习题集答案
![设备电气控制系统的运行与维护一习题集答案](https://img.taocdn.com/s3/m/0261f6c6b04e852458fb770bf78a6529647d3597.png)
设备电⽓控制系统的运⾏与维护⼀习题集答案习题集答案(望⼤家抓紧时间认真复习,严禁考试作弊!有不懂问题可以打电话随时询问,19周周3 :14:30在1教403答疑)学习单元1 机床常⽤电器⼀、填空题(个别题⽬不⼀样,以习题集为标准)1低压电器按动作原理分类分为⼿动电器和⾃动电器。
2.低压电器⼀般有两个基本部分:⼀个是感受部分,另⼀个是执⾏部分。
3. 熔体是熔断器的主要部分,其材料常⽤的有低熔点材料和⾼熔点材料。
4 .低压断路器⼀般由触点系统、灭弧系统、操作系统、脱扣器及外壳或框架等组成。
5.CJ10—20接触器的触头分主触头和辅助触头两种。
主触头通常为三对,构成三个常开触头,⽤于通断主电路。
通过的电流较⼤。
接在电动机主电路中。
辅助触头⼀般有常开、常闭各两对。
6.热继电器的双⾦属⽚加热的⽅式有直接加热、间接加热和复式加热三种:7.举出两种常⽤的主令电器如按钮、⾏程开关。
8. 常开按钮常做启动按钮常闭按钮常做停⽌按钮(常开按钮、常闭按钮)9. 位置开关被撞动后使常闭触头分断,常开触头闭合。
10.交流接触器的组成包括电磁机构、触点系统、灭弧装置其它组件等。
其⼯作原理是当线圈通电时常开触点闭合常闭触点断开。
11.时间继电器通常包括通电延时型和断电延时型,它的组成包括电磁系统、延时机构、触点系统。
12.熔断器的主要技术参数主要包括额定电压、额定电流和极限分断能⼒和熔断电流等。
13.启动按钮的按钮帽通常是绿⾊颜⾊,停⽌按钮按钮帽红⾊颜⾊。
14.⾏程开关按其结构形式可分为直动式、微动式、滚轮式。
15.三相笼型异步电动机常⽤的制动⽅式有能耗制动和反接制动。
16.常闭按钮:⼿指未按下时,触头是闭合的;当⼿指按下时,触头被断开;17..在当机械的挡铁离开后,复位弹簧使⾏程开关各部位部件恢复常态。
使常开触头分断,常闭触头闭合。
18交流接触器⼯作原理是当线圈断电时常闭触点闭合常开触点断开。
当线圈通电时常开触点闭合常闭触点断开。
机床电器及PLC(高起专)
![机床电器及PLC(高起专)](https://img.taocdn.com/s3/m/e041358e524de518974b7d02.png)
单选题1. 在机床电气控制电路中采用两地分别控制方式,其控制按钮连接的规律是__ ___。
(2.5分)(A) 全为串联(B) 全为并联(C) 起动按钮并联,停止按钮串联(D) 起动按钮串联,停止按钮并联参考答案:C2. 交流接触器在不同的额定电压下,额定电流_____。
(2.5分)(A) 相同(B) 不相同(C) 与电压无关(D) 与电压成正比参考答案:A3. 熔断器的作用是_____(2.5分)(A) 控制行程(B) 控制速度(C) 短路或严重过载(D) 弱磁保护参考答案:C4. 通电延时时间继电器,它的延时触点动作情况是____。
(2.5分)(A) 线圈通电时触点延时动作,断电时触点瞬时动作(B) 线圈通电时触点瞬时动作,断电时触点延时动作(C) 线圈通电时触点不动作,断电时触点瞬时动作(D) 线圈通电时触点不动作,断电时触点延时动作参考答案:A5. 最基本的电气控制方法是____。
(2.5分)(A) 继点接触器控制(B) 计算机控制(C) PLC控制(D) 单片机控制参考答案:A6. 断电延时时间继电器,它的延时触点动作情况是_____。
(2.5分)(A) 线圈通电时触点延时动作,断电时触点瞬时动作(B) 线圈通电时触点瞬时动作,断电时触点延时动作(C) 线圈通电时触点不动作,断电时触点瞬时动作(D) 线圈通电时触点不动作,断电时触点延时动作参考答案:B7. 热继电器的整定值为6.8A,则动作范围应选用_____。
(2.5分)(A) 0.4~0.64A(B) 0.64~1A(C) 4~6.4A(D) 6.8~10A参考答案:D8. 接触器的型号为CJ10-160,其额定电流是____。
(2.5分)(A) 10A(B) 160A(C) 10~160A(D) 大于160A参考答案:B9. 电器元件的接线图中______。
(2.5分)(A) 采用集中法表示每一电器元件(B) 元件各带电部件可以分开画(C) 标注可以和原理图不一致参考答案:A10. 时间继电器的作用是_____。
电气控制试题
![电气控制试题](https://img.taocdn.com/s3/m/2115f17ca76e58fafbb0034a.png)
一、填空题1.低压电器通常是指工作在交流电压为 1200V 或直流电压为 1500V 以下的电器。
2.低压电器按动作方式分类可分为手动电器、自动电器两类。
3. 热继电器是利用电流的热效应的原理工作的保护电器,它主要由它由热元件、__触头_和双金属片三部分组成。
4.熔断器在电路中的作用是_短路保护_,热继电器在电路中的作用是__过载保护__,接触器在电路中的作用是_通断电路和欠压、失压保护__。
5. KT表示哪种低压电器?__时间继电器___;KA表示哪种低压电器?__中间继电器___;KS表示哪种低压电器?___速度继电器___;QF表示哪种低压电器?__断路器_。
KM表示哪种低压电器?__接触器___。
6.三相异步电动机根据其转子形式的不同,可以分为鼠笼式和绕线式两种。
7. 常用的电气图有电气原理图、电气安装图和电气互连图三种。
8.热继电器的热元件应串接在__主电路__中,辅助常闭触点应串接在__控制电路__中。
9.三相鼠笼式异步电动机反转方法是:改变通入三相定子绕组中三相交流的相序。
10.试举出两种主令电器:按钮和行程开关,万能开关11.当线圈做成并联于电源工作的线圈,称为电压线圈,它的特点是匝数多,线径较细;当线圈做成串联于电路工作的线圈,称为电流线圈,它的特点是匝数少,线径较粗。
12.电磁机构通常由电磁线圈、静铁心(铁心)和动铁心(衔铁)等组成。
13.三相异步电动机的保护控制主要有短路保护、过载保护、欠压失压保护三种。
14.三相异步电动机常用的电气制动方法有反接制动和能耗制动。
16.按动作原理分,低压电器可分为电磁式电器和非电磁式电器。
18.按钮主要由按钮帽、复位弹簧、常闭触点、常开触点、接线柱及外壳等组成。
19.时间继电器从线圈通电起,至延时触点完成换接动作为止的时间,称为延时时间。
20.依靠接触器自身辅助触头而使线圈保持通电的现象称为自锁;而在同一时间里两个接触器只允许一个工作的控制作用称为互锁。
2022年低压电工资格考试模拟试卷及答案(三)
![2022年低压电工资格考试模拟试卷及答案(三)](https://img.taocdn.com/s3/m/b0950711a31614791711cc7931b765ce05087aff.png)
2022年低压电工资格考试模拟试卷及答案(三)一、判断题1.自动开关属于手动电器。
(错误)2.自动切换电器是依靠本身参数的变化或外来讯号而自动进行工作的。
(正确)3.安全可靠是对任何开关电器的基本要求。
(正确)4.胶壳开关不适合用于直接控制5. 5KW以上的交流电动机。
(正确)5.组合开关可直接起动5KW以下的电动机。
(正确)6.万能转换开关的定位结构一般采用滚轮卡转轴辐射型结构。
(错误)7.自动空气开关具有过载、短路和欠电压保护。
(正确)8.铁壳开关可用于不频繁启动28KW以下的三相异步电动机。
(正确)9.通用继电器是可以更换不同性质的线圈,从而将其制成各种继电器。
(正确)10.选用电器应遵循的经济原则是本身的经济价值和使用的价值,不至因运行不可靠而产生损失。
(正确)11.热继电器的双金属片是一种热膨胀系数不同的金属材料辗压而成。
(错误)12.熔断器的文字符,号为Fu。
(正确)13. 按钮文字符号为SB。
(正确)14.接触器的文字符号为FR。
(错误)15.时间继电器的文字符号为KM。
(错误)16.分断电流能力是各类刀开关的主要技术参数之一。
(正确)17.熔断器的特性,是通过熔体的电压值越高,熔断时间越短。
(错误)18.从过载角度出发,规定了熔断器的额定电压。
(错误)19.热继电器的保护特性在保护电机时,应尽可能与电动机过载特性贴近(正确)20.频率的自动调节补偿是热继电器的一个功能。
(错误)21.断路器可分为框架式和塑料外壳式(正确)。
22.中间继电器的动作值与释放值可调节。
(错误)23.交流接触器常见的额定最高工作电压达到6000V。
(错误)24.交流接触器的额定电流,是在额定的工作条件下所决定的电流值。
(正确)25.目前我国生产的接触器额定电流一般大于或等于630A。
(错误)26.交流接触器的通断能力,与接触器的结构及灭弧方式有关。
(正确)27.刀开关在作隔离开关选用时,要求刀开关的额定电流要大于或等于实际的故障电流。
电气控制与plc考试题库
![电气控制与plc考试题库](https://img.taocdn.com/s3/m/9cde1dd5ccbff121dc36836f.png)
01、电器按工作电压等级分为两种,低压电器用于交流电压(1200V)、直流电压以下(1500V)电路中;当电器工作在大于以上电路电压时,称为(高压电器).02、接触器主要由(电磁系统)、(触头系统)和(灭弧装置)组成。
03、接触器按其主触头所控制主电路电流的种类可分为(交流接触器)和(直流接触器)两种。
04、交流接触器线圈通以交流电,铁心用(硅钢片)冲压而成.为便于散热,线圈做成(短而粗)的圆筒状绕在骨架上。
05、直流接触器的线圈通以直流电,铁心用(整块钢块)制成.为使线圈散热良好,通常将线圈绕制成(长而薄)的圆筒状。
06、接触器的触头按其所控制的电路可分为主触头和辅助触头.主触头用于接通或断开(主电路),允许通过较大的电流;辅助触头用于接通或断开(控制电路),只能通过较小的电流。
07、线圈未通电时触点处于断开状态的触点称为(常开触点),而处于闭合状态的触点称为(常闭触点)。
08、常见的灭弧装置有(电动力)灭弧、(灭弧栅)灭弧和(磁吹)灭弧装置。
09、继电器主要用于(控制与保护)电路或用于(信号转换).当输入量变化到某一(定值)时,继电器动作,其触头接通或断开交、直流小容量的控制回路。
10、继电器的主要特性是(输入-输出)特性,又称继电特性。
11、电压继电器反映的是(电压)信号.使用时,电压继电器的线圈与负载(并联),其线圈匝数多而线径细。
12、电路正常工作时,欠电压继电器(吸合),当电路电压减小到某一(整定值)以下时(为30%~50%UN),欠电压继电器(释放),对电路实现(欠电压)保护。
13、电路正常工作时,过电压继电器(不动作),当电路电压超过某一(整定值)时(一般为105%~120%UN),过电压继电器(吸合)对电路实现(过电压)保护。
14、零电压继电器是当电路电压降低到5%~25%UN时(释放),对电路实现(零电压)保护。
15、电流继电器反映的是(电流)信号。
在使用时,电流继电器的线圈和负载(串联),其线圈匝数少而线径粗。
速度继电器原理
![速度继电器原理](https://img.taocdn.com/s3/m/5d021d0e68eae009581b6bd97f1922791688be09.png)
速度继电器原理
速度继电器是一种电气设备,用于控制和保护电动机的运行速度。
其原理是利用电动机的转速作为控制信号,通过比较转速信号与设定值,自动调节电动机的负载或输出功率,从而实现对电动机运行速度的控制。
速度继电器通常由一个转速传感器、一个比较器和一个输出装置组成。
转速传感器用于感知电动机的实际转速,并将转速信号转换为电信号。
比较器将转速信号与设定值进行比较,得到差值,然后根据差值的大小来控制输出装置的动作。
在运行过程中,如果电动机的实际转速低于设定值,比较器将会输出一个开关信号,通过输出装置使电动机的负载增加,提高其运行速度。
反之,如果实际转速高于设定值,比较器将输出另一个开关信号,通过输出装置使电动机的负载减少,降低其运行速度。
速度继电器的工作原理可以通过一个反馈控制回路来解释。
当电动机的转速与设定值不匹配时,比较器会通过控制输出装置的动作,改变电动机的负载,使其转速逐渐接近设定值。
这种反馈控制的方式能够确保电动机在不同负载条件下保持稳定的运行速度。
总之,速度继电器通过感知电动机的转速,并与设定值进行比较,通过控制输出装置的动作,实现对电动机运行速度的控制和保护。
它在许多工业应用中被广泛使用,如机械传动系统、风机、泵站等。
速度继电器工作原理
![速度继电器工作原理](https://img.taocdn.com/s3/m/3ae1725a5e0e7cd184254b35eefdc8d377ee146c.png)
速度继电器工作原理速度继电器是一种用于控制电动机或其他机械设备的装置,它能够根据运动速度的变化来控制电路的开关。
速度继电器广泛应用于工业自动化领域,能够实现对设备运行速度的精确控制,从而提高生产效率和安全性。
本文将深入探讨速度继电器的工作原理及其在工业领域的应用。
速度继电器的工作原理主要基于电磁感应和机械运动的相互作用。
当被控制的机械设备开始运动时,速度继电器中的传感器会感知到运动速度的变化,并将这一信息传递给控制电路。
控制电路会根据传感器的信号来控制继电器的开关状态,从而实现对机械设备的精确控制。
速度继电器通常由传感器、控制电路和继电器三部分组成。
传感器负责感知机械设备的运动速度,常见的传感器类型包括光电传感器、霍尔传感器和编码器等。
控制电路负责处理传感器的信号,并根据设定的参数来控制继电器的开关状态。
继电器则负责控制电路的开关,从而实现对机械设备的控制。
在速度继电器工作过程中,传感器起着关键作用。
传感器能够感知机械设备的运动速度,并将这一信息转化为电信号。
不同类型的传感器具有不同的工作原理,但它们的基本原理都是利用电磁感应或光电效应来感知机械运动。
一旦传感器检测到机械设备的运动速度发生变化,它会立即将这一信息传递给控制电路。
控制电路是速度继电器的核心部分,它负责处理传感器的信号,并根据设定的参数来控制继电器的开关状态。
控制电路通常由微处理器或可编程逻辑控制器(PLC)组成,它能够实现对机械设备运行速度的精确控制。
控制电路还可以根据需要进行编程,以实现各种复杂的控制逻辑。
继电器是速度继电器的输出部分,它负责根据控制电路的指令来控制机械设备的开关状态。
继电器通常采用电磁吸合原理,当控制电路向继电器发送信号时,继电器会吸合并闭合相关的电路。
通过控制继电器的开关状态,速度继电器能够实现对机械设备的精确控制。
速度继电器在工业领域有着广泛的应用。
它能够实现对电动机和其他机械设备的精确控制,从而提高生产效率和安全性。
速度继电器的工作方式
![速度继电器的工作方式](https://img.taocdn.com/s3/m/775dfcb2951ea76e58fafab069dc5022aaea46bf.png)
速度继电器的工作方式
速度继电器是一种用于监测和保护旋转设备的电气装置。
它主要用于检测设备的运行速度,以便在达到或超过设定的速度阈值时触发相应的动作。
速度继电器通常用于电动机、发电机等设备,以确保它们在安全运行范围内。
以下是速度继电器的基本工作方式:
1.传感器检测速度:速度继电器通常配备有速度传感器,该传感
器可以监测旋转设备的运行速度。
这个传感器可以是机械式的,例如通
过测量旋转轴的转速,也可以是电子式的,如使用霍尔效应传感器或光
电传感器。
2.设定速度阈值:用户可以设置速度继电器的速度阈值,即设备
的安全运行速度范围。
一旦监测到的速度超过或低于这个阈值,速度继
电器将执行相应的操作。
3.比较和触发动作:速度继电器会将传感器测得的速度与设定的
阈值进行比较。
如果检测到速度超过或低于阈值,继电器将触发相应的
动作。
这些动作可以包括断开电源、发出警报、或者触发其他控制设
备。
4.时间延迟功能:一些速度继电器还具有时间延迟功能,即在设
定的时间内,如果速度保持在阈值之外,继电器才会执行动作。
这有助
于避免短时间内的突发波动触发虚假报警。
总体而言,速度继电器通过监测旋转设备的速度,对速度进行比较,并触发相应的动作来确保设备在安全范围内运行。
这有助于防止设备由于超速或低速而引起的损坏或事故。
速度继电器原理
![速度继电器原理](https://img.taocdn.com/s3/m/42c844852dc58bd63186bceb19e8b8f67c1cefb3.png)
速度继电器原理继电器是一种电器开关装置,可以通过电磁力使一个或多个开关触点在电路中打开或关闭。
速度继电器是一种特殊类型的继电器,它通过测量电动机转速并控制电路的开关状态,以实现对电动机速度的控制和保护。
速度继电器的原理基于电动机的运行速度与电流之间的关系。
在电动机正常运行时,电动机的转速是稳定的,与电动机的电流成正比。
当电动机的负载增加或电动机出现故障时,转速会下降,这会导致电动机的电流也下降。
速度继电器利用这一原理,通过测量电动机的转速并与设定的转速进行比较,来判断电动机的运行状态,并根据需要控制电路的开关状态。
速度继电器通常由测速装置、比较器、控制电路和输出装置组成。
测速装置用于测量电动机的转速,常见的测速装置有霍尔传感器、光电传感器等。
比较器用于将测得的转速与设定的转速进行比较,确定电动机的运行状态。
控制电路根据比较器的输出信号来控制电路的开关状态,以调整电动机的速度或实现保护功能。
输出装置将控制信号发送到电动机或其他设备,实现对电动机速度的控制或保护。
在速度继电器的工作过程中,测速装置通过感应电动机的转子运动,产生相应的电信号。
这个信号经过放大、滤波等处理后,输入到比较器中进行比较。
比较器根据设定的转速值,判断电动机的运行状态,当电动机的转速低于设定值时,比较器会输出一个控制信号。
控制电路接收到这个信号后,会根据需要控制电路的开关状态,以调整电动机的速度或实现保护。
输出装置将控制信号发送到电动机或其他设备,实现对电动机速度的控制或保护。
速度继电器具有速度测量精度高、响应速度快、控制可靠等优点,广泛应用于各种需要对电动机进行速度控制和保护的场合。
例如,在机械加工、输送设备、电动汽车等领域,速度继电器可以实现对电动机的启动、停止、正反转、超速保护等功能,保证设备的安全运行和有效工作。
速度继电器是一种通过测量电动机转速并控制电路的开关状态,实现对电动机速度的控制和保护的装置。
它的工作原理基于电动机的运行速度与电流之间的关系,通过测量电动机的转速并与设定的转速进行比较,来判断电动机的运行状态,并根据需要控制电路的开关状态。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
图1-25 速度继电器结构原理图
2 速度继电器的工作原理
速度继电器有两组触点(每组各有一 对常开触点和常闭触点),可分别控制电 动机正、反转的反接制动。通常当速度 继电器转轴的转速达到120r/min时,触 头即动作;当转速低于100r/min时,触 头即复位。
图1-25 速度继电器结构原理图
3 速度继电器的型号和符号
(1)型号。速度继电器的标志组成及其含义如下:
继电器 反接 制动
JFZ
转速等级 设计序号
3 速度继电器的型号和符号
(2)电气符号。速度继电器的图形符号及文字符号如图1-26所示。
图1-26 速度继电器图形、文字符号
4 选择、常见故障及处理方法
速度继电器的选择: 速度继电器主要根据电动机的额定转速来选择。使用
3
1
速度继电器的结构
从结构上看,速度继电器主要由转子、 转轴、定子和触点等部分组成,如图 1-25所示。转子是一个圆柱形永久磁 铁,定子是一个笼形空心圆环,并装 有笼形绕组。
1-转轴;2-转子;3-定子;4-绕 组;5-摆杆;6、7-静触点;8、9-簧 片
图1-25 速度继电器结构原理图
2 速度继电器的工作原理
知识点:速度继电器
主讲教师:冯泽虎
速度继电器
速度继电器是用来反映转速与转向变化的继电器,它可以按照 被控电动机转速的大小使控制电路接通或断开。速度继电器通常与 接触器配合,实现对电动机的反接制动。 速度继电器实物如图1-24所示。
图1-24 速度继电器实物图
目 录:
1 速度继电器的结构 2 速度继电器的工作原理 3 速度继电器的型号和符号 4 选择、常见故障及处理方法
1. 速度继电器胶木摆杆断裂 2. 速度继电器常开触点接触不良 3. 弹性动触片断裂或失去弹性
处理方法
1. 调换胶木摆杆 2. 清洗触点表面油污 3. 调换弹性动触片
பைடு நூலகம்
时,速度继电器的转轴应与电动机同轴连接;安装接线时, 正反向的触点不能接错,否则不能起到反接制动时接通和 断开反向电源的作用。
4 选择、常见故障及处理方法
速度继电器的常见故障及其处理方法如表1-12所示。
表1-12 速度继电器的常见故障及其处理方法
故障现象
产生原因
制动时速度继电器失效,电动机 不能制动
