接触网作业车作业平台检查标准
接触网作业车作业平台检查标准(3篇)
接触网作业车作业平台检查标准车作业是指在工业生产过程中,使用车辆来进行物料搬运、运输工具等作业。
而车作业平台是指用于承载和操作车辆的设备,如升降平台、传送带等。
为了确保车作业平台的安全性和正常运行,需要进行检查和维护。
下面将介绍车作业平台检查的标准。
一、外观检查1.外观完整性:检查车作业平台的外观是否完整,是否有明显的损坏或破裂现象。
2.安全警示标识:检查是否有必要的安全警示标识,如禁止入内、安全通道等标识。
3.清洁度:检查车作业平台的清洁度,有无杂物、油污或其他污垢积聚。
二、结构稳定性检查1.固定性:检查车作业平台是否牢固地固定在地面上,是否有松动或移位的现象。
2.连接部位:检查连接部位是否紧密,有无松动或疲劳断裂的情况。
3.支撑点:检查车作业平台的支撑点是否稳定,是否有破损或腐蚀的情况。
三、功能性检查1.升降功能:检查车作业平台的升降功能是否正常,有无卡滞或不升不降的情况。
2.传送带功能:检查传送带的运行是否平稳,有无卡滞、漏料或其他异常情况。
3.安全装置:检查车作业平台的安全装置是否完好,如防护栏杆、警示灯等是否正常使用。
四、电气系统检查1.电气线路:检查车作业平台的电气线路是否正常,有无漏电、短路或接触不良的情况。
2.控制系统:检查车作业平台的控制系统是否正常,控制按钮、控制面板和控制盒等是否能正常操作。
3.照明系统:检查车作业平台的照明系统是否正常,有无灯泡熄灭或闪烁的情况。
五、安全防护检查1.防护装置:检查车作业平台的防护装置是否完好,如防护栏杆、安全锁等是否安装正确。
2.紧急停止装置:检查是否有紧急停止装置,并测试其功能是否正常。
3.人员防护设施:检查车作业平台附近是否有足够的人员防护设施,如安全通道、防护栏杆等。
六、操作员培训和证书检查1.操作员培训:检查操作员是否接受过相关的培训,是否具备操作车作业平台的资格。
2.操作证书:检查操作员是否持有相关的操作证书,证明其合法操作车作业平台的资质。
JW-3接触网作业车检车流程
内容及要求 名称 序号 具体项目 水箱外观有无异物;有无变形漏水;放水口锁闭是否良好; 水箱底部 38 发动机底部 外观表面清洁有无油污; 39 接线是否牢固;搭铁线是否松动; 起动马达 40 41 离合器踏板底部 传销开口销有无丢失;回位弹簧无丢失; 传销开口销有无丢失;焊接处有无裂纹; 制动拐臂 42 车轴表面有无裂纹;迟缓线清晰有无相对位移; 车轴 43 44 45 46 底盘 部分 检查 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61
备品检查 手制动 水箱
车上 部分 检查 62
发动机
63 64 65 66
非操作端处理 启动车辆 作业平台试验 随车吊

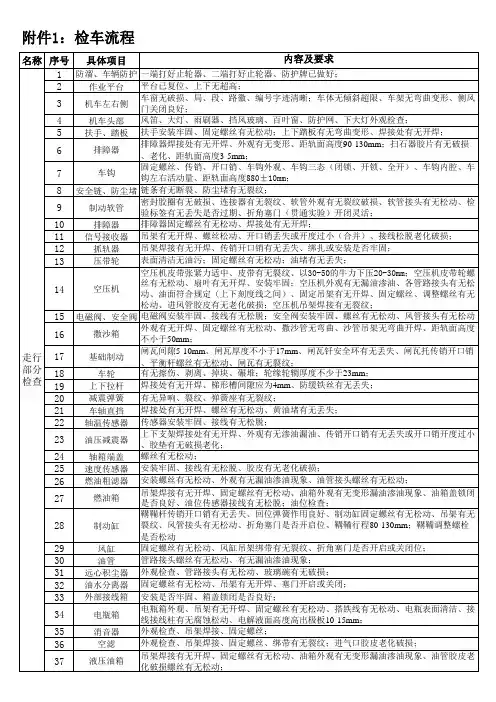

附件1:检车流程
内容及要求 名称 序号 具体项目 1 防溜、车辆防护 一端打好止轮器、二端打好止轮器、防护牌已做好; 平台已复位、上下无超高; 作业平台 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 走行 部分 检查 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37
车轴齿轮箱 变速箱 取力器 离合器 传动轴 换向箱 换向基础装置 油门拉线 变速杆底部 平台底部 底盘各连接线 风管 风缸 随车装载 作业平台外观 吊架焊接处有无裂纹;承吊杆螺丝;传销开口销、黄油堵、缓冲胶垫、减震弹簧;外观 有无漏油渗油;加油口盖锁闭是否良好;放油口螺丝;观察口螺丝; 吊架焊接处有无裂纹;外观有无漏油渗油;加油口盖锁闭是否良好;放油口螺丝、观察 口螺丝;传销开口销; 接线有无松脱;外观有无漏油渗油;传动轴螺丝有无松动、油堵有无丢失; 离合器踏板底部传销开口销有无丢失;回位弹簧无丢失;离合器吊架焊接处有无裂纹; 观察孔盖板螺丝无松动;踏板拉杆传销开口销;螺丝有无松动;黄油堵有无丢失; 传动轴螺丝;十字节万向轴有无裂纹;配重铁开焊或丢失;黄油堵有无丢失;托架固定 螺丝有无松动;托架有无裂纹; 外观有无漏油渗油;吊架焊接有无开焊;加油口锁闭良好;放油口螺丝有无松动;观察 口螺丝有无松动; 自锁插销开启或关闭;连杆传销开口销;行程开关固定是否良好;接线有无松脱; 传销开口销有无丢失;开口销开度不良或合并;拉线有无断股; 传销开口销有无丢失、开口销开度不良或合并 润滑是否到位;轮齿是否有断裂;平台底部焊接处有无裂纹;各油管接头有无松动漏油 渗油现象; 接线有无松脱或虚接;插接件插接不良或断线; 各个风管管路接头螺丝有无松动;橡胶风管胶皮有无老化破损;各塞门关闭或开启(顺 管路方向为开启位)是否有误开关现象; 总风缸、副风缸、均衡风缸、工作风缸、降压风缸、管路接头螺丝有无松动;塞门是否 关闭;绑带有无裂纹;吊架有无开焊;螺丝有无松动; 随车装载物固定良好无侵限、超限;随车发电机安装牢固、盖子锁闭良好;空调压缩机 外箱安装牢固; 禁止攀登牌挂好、打开平台检查窗检查举升油缸、油管有无漏油渗油;举升油缸顶部传 销开口销有无丢失;链条润滑是否良好、链条调整螺栓有无松动;钢丝绳有无断股;平 衡阀有无漏油渗油现象;各行程开关接线有无松脱;紧急卸荷阀在关闭位; 信号备品:信号灯三盏;防护信号灯两盏;火炬6个、响墩12个齐全有效;号角3个;信 号旗6面红黄各一半;安全备品:短路铜线两根各1.5米长;止轮器4只;灭火器两个安 全有效;平车起复索具一套;轨道车复轨器一套; 手制动是否拉紧 水箱水位距加注口5cm;各水管接头卡子有无松动、水管胶皮有无老化破损漏水现象; 风扇扇叶有无变形弯曲、风扇是否松旷;风扇皮带有无裂纹张紧度适中;各皮带轮螺栓 有无松动; 发动机表面清洁;节温器外观有无漏水渗水现象、各部水管有无漏水渗水现象、水温传 感器接线有无松脱、水管胶皮有无老化、卡子有无松动;发电机皮带张紧度、接线有无 松脱;进气管焊接处有无裂纹、胶皮有无裂纹、卡箍有无松动;废气涡轮增压器外观检 查、油管接头螺丝有无松动漏油渗油现象;机油滤清器安装牢固、有无漏油渗油现象; 机油散热器有无漏水渗水现象;机油油位在油尺上下刻度线之间;呼气器安装牢固有无 窜油现象;回油管螺丝有无松动漏油渗油现象;接线盒安装牢固、接线有无松脱;燃油 细滤器安装牢固有无漏油渗油现象;各油管接头螺丝有无松动漏油渗油现象;PT泵外观 检查、个油管接头、熄火电磁阀接线有无松脱;油门拉杆传销开口销、回位弹簧作用良 好;机油压力传感器安装牢固、接线有无松脱;水滤器安装牢固、各水管接头卡子有无 松动、水管胶皮老化破损有无漏水渗水现象; 点火、取力钥匙关闭位;油门最低位;各翘板开关关闭位;换向中立位;制动机手柄保 压位;截断塞门关闭位;变速杆空挡位;三项设备外观检查; 冷车启动怠速运转3-5min;检查各仪表显示状态是否正常;各部风压表的充风状态;各 翘板开关试验;三项设备自检;换向试验;高低档转换;JZ-7七步闸试验、H-6三步闸 试验(试验前松开手制动);检查基础制动装置、鞲鞴行程是否符合规定80-130mm; 开启取力器;作业平台进行基本操作试验、确认平台控制机构、区域锁闭钥匙开关作用 良好;灯具照明是否正常;红色紧急停止按钮试验是否有效; 取力转换至小吊位;随车吊进行基本操作试验;
接触网作业车作业平台检查标准
接触网作业车作业平台检查标准随着城市轨道交通的迅速发展,接触网作业车已经成为城市轨道交通维护的重要设备之一。
作为接触网维护的主力军,接触网作业车使用时必须注意安全。
作业平台作为接触网作业车上的重要部件,如果检查不到位就会存在一定的安全风险。
本文将针对接触网作业车作业平台进行常见问题的检查标准,以便确保安全运行。
一、车辆基础检查1.底盘、车架和车轮检查:对底盘、车架和车轮进行检查,确保结构完好、零件无损伤,轮胎无严重磨损,还需要检查刹车系统,确保刹车正常工作。
2.发动机检查:核实发动机油是否足量,冷却水是否在正常范围内,排气管有无破损、严重腐蚀等。
3.电路系统检查:检查电路系统是否正常。
包括主电路和控制电路。
检查电源系统、发电机、电池组、线路接触良好、插头插件附着安全可靠等。
二、平台检查1.载重检查:平台载重是使用接触网作业车工作的重要指标。
在使用平台前,要明确最大载重和平台实际承重,检查平台承重的相关部件是否正常可靠。
2.电器系统检查:作业平台使用的电器系统是平台正常运行的重要部件,平台上需要检查安全开关、保险丝、接线端子的插拔是否牢固、保险丝是否过载。
3.液压系统检查:液压系统是平台顺畅升降的核心组成部分,需要检查液压管路是否正确接口以及在高度过程中会出现伸缩的情况。
4.固定结构和安全设施检查:检查平台边缘护栏、护栏高度、防滑垫、折叠桥板、侧踏板、垂直安全门的偏移、断裂和松脱情况,同时对液压锁定和接触网络进行检查。
三、使用时安全注意事项1.安全带及头盔:在平台上进行工作时,必须佩戴安全带和头盔。
安全带需要绑定在安全带固定点上,确保安全带拉紧,头盔需要佩戴牢固且适合自己头型的型号。
2.严禁高处抛物和携带易燃易爆物品:在平台高度较高时,应严格禁止抛物和携带易燃易爆物品。
操作者需要将工具、设备和螺丝帽等物品放置到固定的工具箱或其他存储区域中。
3.禁止超载作业:平台载重量是严格限制的,禁止超载作业。
工作操作前要确认平台的最大载荷量。
高铁接触网检测与检查技术标准
高铁接触网检测与检查技术标准第一节检测第1条接触网几何尺寸(弓网关系)检测分为静态检测和动态检测。
静态检测一般在天窗内进行;动态检测一般由接触网综合检测列车、动检车弓网检测装置进行。
第2条静态检测检测周期:原则每年一次。
检测项目:1.接触网几何参数检测项目:拉出值、导高、同一跨距接触导线高差、线岔和锚段关节接触线相互位置等。
2.附加导线对地距离。
3.附加导线、各种引线、接触悬挂等产生交叉时的间距。
4.对动态检测超限处所进行静态复核、确认。
5.接触导线磨耗。
第3条动态检测检测周期:每10天一次。
检测项目:1.接触网几何参数检测项目:拉出值、导高、同一跨距接触导线高差、线岔和锚段关节接触线相互位置。
2.弓网受流性能检测参数:弓网接触力、垂直加速度、离线率。
3.接触网电气参数:接触网电压、动车组取流。
第二节检查第26条接触网的状态检查分为全面检查和非常规检查。
全面检查具有巡视检查和维护保养的双重职能。
主要内容是检查不能通过监测、检测手段掌握设备质量状态的所有项目。
非常规检查通常在发生异常情况下或根据需要时进行的检查。
第5条全面检查检查周期:每2年一次。
主要项目:1.支持装置、定位装置、接触网悬挂、附加悬挂、下锚补偿装置等各部零部件受力状态正确,无裂纹变形,连接状态良好,顶丝、锁紧螺母、开口销等无缺失。
2.各部螺栓、螺母紧固状态符合紧固力矩要求。
3.对受腐蚀的零部件进行防腐处理。
4. 腕臂、定位装置、锚段关节、岔区接触悬挂和线岔各部位是否侵入受电弓动态包络线限界。
第6条非常规检查。
发生以下情况或上级部门要求时,应进行检查。
1.故障短路点附近接触网设备、接地设备损坏情况检查。
2.一个供电臂内累计发生3次不明短路跳闸的情况下,要对该供电臂接触网、回流系统和接地设备进行一次全面检查,检查时接触网必须停电且接地,并做好各项安全防护措施后方可进行。
(也可在天窗时间内完成检查任务。
)3.在接触网发生故障后或自然灾害(暴风、洪水、火灾、冰灾、极限温度等)出现后对相应接触网设备的状态变化、损伤、损坏情况进行检查。
接触网实训作业程序及评价考核标准-检调支持装置

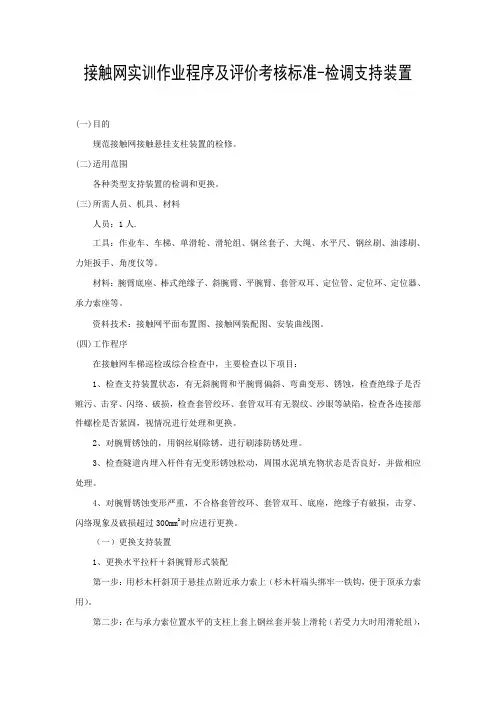

接触网实训作业程序及评价考核标准-检调支持装置(一)目的规范接触网接触悬挂支柱装置的检修。
(二)适用范围各种类型支持装置的检调和更换。
(三)所需人员、机具、材料人员:1人.工具:作业车、车梯、单滑轮、滑轮组、钢丝套子、大绳、水平尺、钢丝刷、油漆刷、力矩扳手、角度仪等。
材料:腕臂底座、棒式绝缘子、斜腕臂、平腕臂、套管双耳、定位管、定位环、定位器、承力索座等。
资料技术:接触网平面布置图、接触网装配图、安装曲线图。
(四)工作程序在接触网车梯巡检或综合检查中,主要检查以下项目:1、检查支持装置状态,有无斜腕臂和平腕臂偏斜、弯曲变形、锈蚀,检查绝缘子是否赃污、击穿、闪络、破损,检查套管绞环、套管双耳有无裂纹、沙眼等缺陷,检查各连接部件螺栓是否紧固,视情况进行处理和更换。
2、对腕臂锈蚀的,用钢丝刷除锈,进行刷漆防锈处理。
3、检查隧道内埋入杆件有无变形锈蚀松动,周围水泥填充物状态是否良好,并做相应处理。
4、对腕臂锈蚀变形严重,不合格套管绞环、套管双耳、底座,绝缘子有破损,击穿、闪络现象及破损超过300mm2时应进行更换。
(一)更换支持装置1、更换水平拉杆+斜腕臂形式装配第一步:用杉木杆斜顶于悬挂点附近承力索上(杉木杆端头绑牢一铁钩,便于顶承力索用)。
第二步:在与承力索位置水平的支柱上套上钢丝套并装上滑轮(若受力大时用滑轮组),将大绳系牢在承力索和上,再通过滑轮使其受力、卸载。
第三步:拆除钩头铵子上的钩钉并用力撑住杉木杆,将承力索推出。
第四步:根据所需要更换的支持装置,吊下斜腕臂、平腕臂、水平拉杆、套管绞环、承力索座、底座等所需更换的部件。
第五步:吊上所需更换的部件,并进行安装连接。
第六步:检查各部螺栓,连接件连接状况,应良好,并上防腐油。
撤掉杉木杆、铁丝套、大绳、滑轮(滑轮组)。
2、更换平腕臂+斜腕臂形式装配第一步:将承力索从平腕臂上承力索座(或钩头鞍子)中卸掉,将接触导线从定位器上卸掉,使既有支持装配卸载,利用梯车或作业车平台支撑承力索和接触导线。
接触网检修作业车管理规则
中华人民共和国铁道部接触网检修作业车经管规则(送审稿)目录第一章总则第二章经管第三章运用第四章安全第五章检修第六章路外经管第七章附则附表1接触网检修作业车年鉴检查鉴定工程附表1-1 接触网检修作业车检查工程鉴定表附表1-2 接触网检修作业车制动部件校验检查工程鉴定表附表1-3接触网检修作业车行车安全装备检查工程鉴定表附表1-4轨道平车检查工程鉴定表附表1-5 轨道起重机(起重部分)年度检查鉴定表附表1-6 接触网检修作业车作业平台年度检查鉴定表附表1-7 接触网检修作业车安全防护用品年度检查鉴定表附表2 接触网检修作业车台账附表3 接触网检修作业车行车日志附表4 接触网检修作业车工具和常用备品备件附表5 接触网检修作业车过轨检查技术规范附表6 轨道平车过轨检查技术规范附表7 轨道起重机过轨检查技术规范附件1 防寒过冬检修保养内容附件2 接触网检修作业车年检合格证附件3 接触网检修作业车标志标志1标志2标志3第一章总则第1条为了加强接触网检修作业车(接触网架线作业车、接触网放线车、接触网检修车、接触网检测车、接触网立杆作业车、绝缘子水冲洗车等,下同)运用、检修、安全经管工作,根据《铁路运输安全保护条例》、《铁路技术经管规程》、《铁路机车车辆设计生产维修进口许可经管办法》、《铁路机车和自轮运转车辆驾驶员资格许可办法》等国家有关设备经管的方针政策和法规,保证电气化铁路运输安全畅通,特制定本规则。
第2条接触网检修作业车是用于电气化铁路接触网日常维修、大修、事故抢修和电气化铁路工程建设的重要施工、维修、抢修机具。
接触网检修作业车须严格按TB/T2180-2006《电气化铁道接触网综合检修作业车技术条件》的要求配置,应能适应铁路跨越式发展和铁路提速的需要。
第3条为了使接触网检修作业车更好的服务于电气化铁路日常维修、事故抢修和工程施工建设,缩短接触网检修作业车占用铁路线路时间,提高运输生产和作业效率,接触网检修作业车须在先进性、安全性、实用性等方面实施有效的保障。
铁路JW-4、JW-4G型接触网作业车年修标准
铁路JW-4、JW-4G型接触网作业车年修标准1、范围本标准规定了铁路JW-4、JW-4G型接触网作业车发动机、传动及走行系统、制动系统、电器系统、液压作业系统等各总成、系统年修标准及检验、实验要求。
本标准适用于铁路JW-4、JW-4G型接触网作业车年修作业。
2、规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T10082-2010重型轨道车技术条件TB/T2180-2006电气化铁道接触网综合检修作业车技术条件接触网作业车管理规则接触网检修作业车大修规则重型轨道车年修规则JW-4型接触网作业车大修范围JW-4型接触网作业车大修标准3 、各总成、系统年修标准3.1NTC290、NTA855发动机(JW-4)3.1.1空气滤清器:壳体内外干净无尘,更换空气滤清器芯。
3.1.2发动机机油:1) 油底壳干净无杂质。
2) 油管挂架螺栓紧固。
3) 更换机油(机油标号满足发动机润滑要求)。
3.1.3更换机油滤清器。
3.1.4更换燃油滤清器。
3.1.5风扇工作状态:1) 所有风叶无铆钉松动、裂纹和碰弯变形现象。
2) 皮带轮无松动、磨损,润滑良好,转动灵活。
3.1.6发动机风扇皮带和发电机皮带:皮带无老化、龟裂,有老化龟裂时更换;发动机风扇皮带和发电机皮带张力为(100±10)N;更换的新皮带张力应达到(140±10)N。
3.1.7燃油箱:1) 燃油箱安装牢固,无渗漏,无开焊。
2) 燃油箱内清洁无杂质。
3) 更换油箱燃油粗滤器芯。
3.1.8水泵皮带张力:(80±10)N;更换的新皮带,张力应达到(130±10)N。
3.1.9更换水滤器芯,冷却水管无泄漏、无老化,必要时更换防冻液。
3.1.10喷油器行程和气门间隙符合要求。
气门间隙:冷调时进气门间隙为0.28mm,排气门间隙为0.58mm。
接触网检修作业标准
1.承力索检修作业标准2.接触线检修作业标准3.支持装置检修作业标准4.定位装置检修作业标准5.吊弦检修作业标准6.电连接检修作业标准7.中心锚结检修作业标准8.隔离开关检修作业标准9.锚段关节检修作业标准10.线岔检修作业标准11.绝缘子检修作业标准12.分段绝缘器检修作业标准13.分相绝缘器检修作业标准14.补偿装置检修作业标准15.软横跨检修作业标准16.硬横跨检修作业标准17.避雷器检修作业标准18.附加导线检修作业标准19.支柱、基础及下锚拉线检修作业标准20.吸上线检修作业标准21.接地装置检修作业标1.承力索检修作业标准一、适用范围本标准规定了接触网承力索的检修周期、质量标准、准备工作、检修步骤、处理方法、注意事项、附件等内容。
适用于朔黄铁路原平分公司接触网承力索的检修。
二、编制依据《接触网安全工作规程》和《接触网运行检修规程》铁运[2007]69号文、铁道部经济规划研究院铁路工程施工技术指南TZ10208-2008、朔黄铁路发展有限责任公司企业标准。
三、准备工作1.安全防护:计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施,执行朔黄铁路《接触网停电作业标准》;“V”型天窗作业时注意与相邻带电线路距离,并做好行车防护防护。
2.人员组织:操作人员2~3人。
作业监护、行车防护、接挂地线、地面辅助人员由工作领导人在单次作业中进行安排。
3.工、机具:力矩扳手、紧线器、钢丝套、滑轮组、大绳、橡胶锤(木锤)、温度计、手扳葫芦、钢锯(断线钳)、平挫、砂纸、安全用具、防护用具等。
(根据检修项目需要携带相应工、机具)。
4.材料:吊弦和吊弦线夹、Φ4.0 镀锌铁线、Φ1.6绑扎线、钢线卡子、示温片、黄油、补强线索、承力索接头线夹、预绞式接续条、电联结线、电联结线夹等。
(根据检修项目需要携带相应材料)。
5.技术资料:接触网平面布置图。
四、质量标准1.承力索的材质与截面须满足下列要求:容许载流量大于该区段的最大电流,机械强度安全系数符合规定。
接触网检修工艺标准
接触网检修工艺标准目录一检调拉出值、之字值二接触线接头制作三承力索接头制作四检调定位装置五调正及更换吊弦六检调线岔七检调支持装置八检调锚段关节九检调更换分段绝缘器十检调更换分相绝缘器十一检调电联接器十二更换悬式绝缘子十三更换棒式绝缘子十四检调补偿器十五检调隔离开关十六支柱检修十七检调附加导线十八检调避雷器作业十九检调地线、下锚拉线二十检调软横跨作业二十一检调安全网栅二十二检修标志牌二十三限界门的检调第一章检调拉出值、之字值一、工作准备人员:12人。
工具:车梯、滑轮组、闭口滑轮、大绳、钢丝套子、测距器或激光测量仪、(线坠、道尺)、钢卷尺、手锤、力矩扳手等。
材料:定位线夹、定位环、Φ4.0不锈钢丝。
二、检调内容1、在每个定位点处,均要根据图纸计算出该定位处的实际值公式如下:m=a-c其中:m——导线距线路中心距离a——设计拉出值c——受电弓中心与线路中心距离计算拉出值m值为:m=a-h3H/L其中:h—线路外轨超高H—导线距轨面高度L—轨距2、确定其所测拉出值是否符合要求将线坠放开,挂于定位点处,在轨面处用钢卷尺进行测量(该测量值为定位点与线路中心距离m测,测量时应将钢卷尺长度为720mm处放于钢轨内侧)然后将测量的结果m测与计算值m计进行比较,△m=±(m标-m实) 其中正负号决定于定位方式,即正定位时取正号,反定位时取负号。
⑴△m在±30mm范围内不需要调整;⑵△m > +30mm,说明应增大实际m值,即将接触线拉向离开线路中心方向△m值;⑶△m < -30mm,说明应减小实际m值,即将接触线向线路中心方向放|△m|值。
3、拉出值调整(1)根据计算的△m大小和方向,将定位处的定位环或支持器顶丝松开,按方向要求改变△m,然后紧固定位环或支持器顶丝即可。
(2)在曲线侧受力较大处应使用滑轮组。
曲线外侧:将滑轮组的一端挂于定位点接触线上,另一端通过钢丝套子挂于腕臂上。
曲线内侧:先给反定位管装上一个定位环,然后将滑轮组的一端挂于接触线上,另一端通过钢丝套子挂于定位环上。
接触网检修作业车管理规则
中华人民共和国铁道部接触网检修作业车管理规则(送审稿)目录第一章总则第二章管理第三章运用第四章安全第五章检修第六章路外管理第七章附则附表1 接触网检修作业车年鉴检查鉴定项目附表1-1 接触网检修作业车检查项目鉴定表附表1-2 接触网检修作业车制动部件校验检查项目鉴定表附表1-3 接触网检修作业车行车安全装备检查项目鉴定表附表1-4 轨道平车检查项目鉴定表附表1-5 轨道起重机(起重部分)年度检查鉴定表附表1-6 接触网检修作业车作业平台年度检查鉴定表附表1-7 接触网检修作业车安全防护用品年度检查鉴定表附表2 接触网检修作业车台账附表3 接触网检修作业车行车日志附表4 接触网检修作业车工具和常用备品备件附表5 接触网检修作业车过轨检查技术标准附表6 轨道平车过轨检查技术标准附表7 轨道起重机过轨检查技术标准附件1 防寒过冬检修保养内容附件2 接触网检修作业车年检合格证附件3 接触网检修作业车标志标志1标志2标志3第一章总则第1条为了加强接触网检修作业车(接触网架线作业车、接触网放线车、接触网检修车、接触网检测车、接触网立杆作业车、绝缘子水冲洗车等,下同)运用、检修、安全管理工作,根据《铁路运输安全保护条例》、《铁路技术管理规程》、《铁路机车车辆设计生产维修进口许可管理办法》、《铁路机车和自轮运转车辆驾驶员资格许可办法》等国家有关设备管理的方针政策和法规,保证电气化铁路运输安全畅通,特制定本规则。
第2条接触网检修作业车是用于电气化铁路接触网日常维修、大修、事故抢修和电气化铁路工程建设的重要施工、维修、抢修机具。
接触网检修作业车须严格按TB/T2180-2006《电气化铁道接触网综合检修作业车技术条件》的要求配置,应能适应铁路跨越式发展和铁路提速的需要。
第3条为了使接触网检修作业车更好的服务于电气化铁路日常维修、事故抢修和工程施工建设,缩短接触网检修作业车占用铁路线路时间,提高运输生产和作业效率,接触网检修作业车须在先进性、安全性、实用性等方面实施有效的保障。
接触网专业检查重点
呼和浩特供电维管段-孙周科 2014年3月
接触网专业检查重点
1. 工作票检查:
⑴检修项目(内容)的确定合理。 ⑵签发工作票:工作票签发人安全等 级符合要求;根据已批复的作业计划 签发次日“天窗”作业工作票。 ⑶工作票审核管理:作业地点及检修 作业内容的可行性和必要性,作业范 围、作业组人数和条件、封闭线路及 道岔、装设接地线位置及数量、需停 电设备及作业地点附近有电设备等进 行审查。 ⑷工作领导人、安全员审查无误后, 签字确认。
接触网专业检查重点 12.接触网巡视检查:
⑴行车防护:在相关车站设置驻站联络员、现场设 置现场防护员。 ⑵人员规定:巡视人员每组不少于两人且安全等级 均不低于三级。 ⑶业务要求:应熟练掌握升降弓、停车手信号显示 规定,联系用语标准和有关行车的规定。 ⑷携带用具:应携带通信工具、防护用具,穿黄色 反光防护服,不得在线路中间、线路上行走。
接触网专业检查重点 11.事故演练检查:
⑴抢修机制:抢修预案、人员 分工。
⑵抢修准备:抢修工具、材料 是否完备。 ⑶工具状态:安全工具、受力 工具检查。 ⑷照明设备:发动机、照明灯 具是否良好。 ⑸抢修程序:接到通知、信息 传递、出动抢修、故障分析查 找、抢修方案、作业安全、临 时过渡、恢复正常、收工总结。
接触网专业检查重点
9.作业结束检查:
⑴作业结束:工作领导人与安全员检查验收修 后设备,符合技术标准、满足送电开通条件。 ⑵配合作业结束:收到作业主体单位的“施工 (作业)停电配合结束允许送电通知单”并签 认 后,检查确认现场作业人员、配合人员、机具 材料全部撤离作业区。 ⑶使用车梯作业时:工作领导人命令车梯下道、 工具材料下道、检查有无行车障碍。 ⑷使用接触网作业车作业时:人员下作业平台 后降下作业平台,将工具、材料装进作业车的 工具、材料箱内。 ⑸工作领导人清点人数、工具材料:多个作业 小组作业时,各小组负责人分别向工作领导人 报告人员下道情况、清点人员及工具材料情况、 修后设备情况、有无行车及送电障碍情况等。 ⑹工作领导人确认:具备送电、行车条件后, 人员机具、材料全部撤至安全地带后,通知驻 站联络员消令。待驻站联络员通知现场验电 时,工作领导人及时安排地线人员进行验电, 并将现场验电情况及时反馈至驻站联络员。待
接触网定位装置检修作业标准
接触网定位装置检修作业标准一、适用范围本标准规定了接触网定位装置的检修周期、质量标准、准备工作、检修步骤、处理方法、注意事项、附件等内容。
适用于朔黄铁路原平分公司接触网定位装置的检修。
二、编制依据《接触网安全工作规程》和《接触网运行检修规程》铁运[2007]69号文、铁道部经济规划研究院铁路工程施工技术指南TZ10208-2008、朔黄铁路发展有限责任公司企业标准。
三、准备工作1.安全防护:计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施,执行朔黄铁路《接触网停电作业标准》;“V”型天窗作业时注意与相邻带电线路距离,并做好行车防护防护。
2.人员组织:操作人员2~3人。
作业监护、行车防护、接挂地线、地面辅助人员由工作领导人在单次作业中进行安排。
3.工、机具:作业车(车梯)、滑轮组、铁丝套、接触线正面器、绝缘测杆(激光测量仪)、钢卷尺、温度计、力矩扳手、大绳、小绳、个人工具、安全用具及防护用具。
4.材料:定位器、定位管、定位线夹、支持器、定位销钉、开口销、吊弦线夹、定位环、定位管卡子、¢4.0mm铁线、¢1.6mm铁线、黄油等。
5.资料:接触网平面布置图、安装曲线。
四、质量标准1.接触线拉出值(含最大设计风速条件下跨中最大偏移值)。
标准值:直线区段 200~300mm;曲线区段根据曲线半径不同在 0~350mm 之间选用。
安全值:之字值≤400mm;拉出值≤450mm。
限界值:之字值 450mm;拉出值 450mm。
2.定位装置的结构及安装状态应保证接触线工作面平行于轨面,定位点处接触线的弹性符合规定。
当电力机车受电弓通过和温度变化时,接触线能上下、左右自由移动。
3.定位器坡度标准值:为 1/10~1/5。
安全值:为 1/10~1/5;限界值:为 1/10~1/3。
对于限位、弓形等定位器,安装应符合产品说明书及设计要求。
4.定位器偏移。
标准值:在平均温度时垂直于线路中心线,温度变化时沿接触线纵向偏移与接触线在该点的伸缩量相一致。
接触网常用参数标准及测量计算
接触网常用参数标准及测量计算一、拉出值(跨中偏移值)1、技术标准160km/h及以下区段:标准值:直线区段200-300mm;曲线区段根据曲线半径不同在0-350mm之间选用。
安全值:之字值≤400mm;拉出值≤450mm。
限界值:之字值450mm;拉出值450mm。
160km/h以上区段:标准值:设计值。
安全值:设计值±30mm。
限界值:同安全值。
2、测量方法利用DJJ多功能激光接触网检测仪进行拉出值测量:受电弓滑板平面与两钢轨平面平行,检测仪与两钢轨平面平行,测量时无需考虑外轨超高,直接校准定位点在检测仪上的投影位置,此位置与检测仪中心点的距离就是拉出值。
二、导线高度1、技术标准标准值:区段的设计采用值。
安全值:标准值±100mm。
限界值:小于6500mm;任何情况下不低于该区段允许的最低值。
当隧道间距不大于1000m时,隧道内、外的接触线可取同一高度。
2、测量方法利用DJJ多功能激光接触网检测仪进行导高测量:将测量仪置于两钢轨之上与两轨面平行,利用测量仪上的观察窗校准定位点位置,测出定位点至两轨面的垂直距离即为导高。
三、导线坡度及坡变率1、技术标准标准值: 120km/h及以下区段≤3‰;120-160km/h区段≤2‰;200km/h区段≤2‰,坡度变化率不大于1‰;200-250km/h区段≤1‰,坡度变化率不大于1‰。
安全值:120km/h及以下区段≤5‰;120-160km/h区段≤4‰。
其他同标准值。
限界值:120km/h及以下区段≤8‰;120-200km/h区段≤5‰;200km/h及以上区段同安全值。
160km/h及以上区段,定位点两侧第一根吊弦处接触线高度应相等,相对该定位点的接触线高度允许误差±10mm,但不得出现V字型。
2、测量与计算方法定位点A与定位点B之间的坡度测量:1、测出A点的导高h a;2、测出B点的导高h b;3、测出或计算出A、B之间的距离H;4、计算出A、B两点之间的导线坡度P ab=(h b -h a)/H×1000‰;5、将P ab记入定位点B的导线坡度P b,即P ab=P b。
高速铁路接触网检测与检查实施细则
高速铁路接触网检测与检查实施细则第一节检测第1条检测分为静态检测和动态检测。
静态检测一般在天窗点内进行;动态检测一般由动检车、弓网检测装置进行。
第2条静态检测。
静态检测分为人工检测和弓网检测装置的非接触式测量。
检测周期:第1项见下表;第2、3项三年一次;第4项五年一次,五年后按情况适当缩短检测项目:1.接触网几何参数检测项目:拉出值、导高、同一跨距接触导线高差、线岔和锚段关节接触线相互位置等。
2.附加导线对地距离。
3.附加导线、各种引线、接触悬挂等产生交叉时的间距。
4.接触导线磨耗。
5.对动态检测超限处所进行静态复核、确认。
第3条动态检测检测周期:每旬检测项目:1.接触网几何参数检测项目:拉出值、导高、同一跨距接触导线高差、线岔和锚段关节接触线相互位置。
2.弓网受流性能检测参数:弓网接触力、垂直加速度、离线率。
3.接触网电气参数:接触网电压、动车组取流。
检测要求:动态检测参数要进行分析,并形成月度分析报告报供电处。
第二节检查第4条接触网的状态检查分为全面检查和非常规检查。
全面检查具有巡视检查和维护保养的双重职能。
非常规检查通常在发生异常情况下或根据需要时进行的检查。
第5条全面检查检查周期:两年。
主要项目:内容包括无法或不易通过监测、检测手段掌握设备运行状态的所有项目,如接触悬挂、附加悬挂、支撑装置的内在质量,螺栓是否紧固等;保养维护的内容主要是检查过程中必要的防腐处理、注油和零部件的紧固、更换等。
全面检查应利用轨道作业车进行。
第6条重点设备检查内容和周期如下:1.半年一次检查项目:(1)无交叉线岔交叉吊弦安装是否符合要求、线岔电联接状态、线岔定位点拉出值和导高、各零部件外观状态,是否紧固到位。
(2)关节式分相绝缘锚段关节带电部分的空气绝缘间隙允许偏差、转换跨距内两接触线等高处接触线高度、自动过分相装置分段处的绝缘子串的安装位置,承力索、接触线两绝缘子串中心对齐的允许偏差。
分相地磁装置的状态、磁感应强度是否达标。
JW-3型接触网作业车检车作业指导书
1
2
22
3
24
1.I 端离合器调整 杆 2.变速箱输出传动 法兰、万向节总成 3.变速箱 4.离合器观察孔
1.离合器调整杆无弯曲、变形(目视),各部件 传销、开口销无丢失、润滑良好(目视); 2.传动法兰螺栓无松动(锤击)、防松标线清晰 无位移(目视)万向节总成、突缘叉、锁片作用 良好(手检);伸缩套润滑良好无变形; 3.变速箱安装螺栓无松动、无漏油,放油堵无松 动,变速箱最高温度不超过 120°C;变速箱输出 轴(突缘)无裂纹,轴向间隙良好,万向节无松 动,安全托架牢固(目视) 4.离合器观察孔盖无松动、分离轴承润滑良好(目 视)。
1.取力器安装牢固,取力轴无变形、无弯曲、配
铁无丢失无裂纹(手检)、黄油嘴无丢失、润滑
1
1.取力轴
良好(目视)、各部件螺栓紧固无松动(锤击)、
防松标线清晰无位移(目视)。
1
1
11
1.换向分动箱
1.换向分动箱前输入、输出轴、万向节螺栓无松 动;换向分动箱安装牢固,开口销齐全,前后端 易松动部件:油位 盖无漏油;注油良好,油位螺堵、放油堵无松动、 螺堵 无泄漏;换向分动箱温升不超过 60°C。
右二轮对参照左一 轮对检查
1
2
3
1.消音器 2.抓轨器 3.空气滤清器
1.消音器支架无裂纹、焊点无开焊;安装螺栓无 松动、防松标识清晰无位移(目视); 2.抓轨器调整螺栓紧固无松动(锤击);防松标 识清晰无位移(目视);抓轨器安装座上部、下 部无裂纹;抓轨器锁定机构安装到位、各插销无 丢失、抓轨器使用铁线捆扎牢固(目视); 3.发动机空气滤清器安装牢固、进气口无堵塞、 各部件卡箍无松动(手检)。
易脱落部件:砂箱、 撒砂器、撒砂管、 软管、闸瓦钎、安 全环。 易开焊部件:撒砂 管接头、支架、油 压减振器上下安装 座、轴箱侧挡
高速铁路接触网作业车管理、运用、检修实施细则
高速铁路接触网作业车管理、运用、检修实施细则第一章总则第1条接触网作业车(含接触网架线作业车、接触网放线车、接触网检修车、接触网轨道起重车、、接触网高空作业车、绝缘子水冲洗车等,下同)是电气化铁路接触网日常维修、大修、事故抢修和电气化铁路施工的重要机具。
为加强接触网作业车运用、检修、安全管理工作,保证电气化铁路运输安全畅通,根据《铁路运输安全保护条例》、《铁路技术管理规程》、《铁路机车车辆设计生产维修进口许可管理办法》、《铁路机车和自轮运转车辆驾驶员资格许可办法》等有关法规和规程,特制定本规则。
第2条接触网作业车管理工作应贯彻执行国家相关方针政策、命令法规,坚持“安全第一、预防为主、修养并重、服务生产”的原则,健全管理组织,规范技术措施,实施逐级负责、专业化管理,确保行车安全。
第二章高速铁路接触网作业车管理第3条接触网作业车实行铁道部、铁路局(公司,下同)、站段(使用单位)三级管理。
贯彻执行上级下达的有关设备运用、管理的方针政策、规章制度,制定细化措施。
第4条部门职责1.设备科管理职责(1)贯彻执行上级下达的有关设备运用、管理的规章制度,结合段实际情况制定落实措施。
(2)制定接触网作业车相关管理部门的岗位责任制和考核办法。
(3)完善接触网作业车管理台帐,掌握接触网作业车的技术状态和安全运用情况。
(4)负责编制、提报段轨道作业车辆更新改造和大修计划,组织大修车辆的出厂质量检查和交接验收工作。
(5)负责组织轨道作业车辆报废前的技术状态鉴定工作,按规定向路局提报车辆报废申请。
(6)负责司乘人员的年审及车辆年检合格证的申报工作。
(7)负责轨道作业车辆的运用安全管理工作,组织车辆年度检查鉴定前的各项例行检查、检测,确保年检质量达标。
(8)负责签订行车安全装备外委检修、检测合同,并督促履行合同。
负责运器数据的二次分析。
(9)负责组织接触网作业车和行车安全装备的技术状态、维修保养和安全运用情况的专项季度检查考核。
接触网全面检查作业指导书
附件:全面检查作业指导书1 主题内容与适用范围1.1 本指导书按照状态修的管理方法而制定。
1.2 本指导书规定了接触网全面检查作业程序和质量标准.1。
3 本指导书适用于接触网全面检查作业。
2 全面检查目的全面检查具有巡视检查和保养维护的双重职能。
巡视检查内容包括不易通过间接测量手段掌握设备运行状态的所有项目,如接触悬挂、附加悬挂及支撑装置的内在质量,螺栓是否紧固等。
保养维护内容主要是在巡检过程中必要的防腐处理、注油和零部件的紧固、更换等。
全面检查可以在轨道作业车的作业平台上、车梯或支柱上进行。
3 全面检查安全措施3.1 高空作业必须设专人监护。
作业时必须把安全带扎到可靠位置.3.2 车梯、安全带、工具应按规定检修、试验,妥善保管,使之经常保持良好状态。
冰、雪、霜、雨等天气条件下,接触网作业用的车梯、梯子以及检修车应有防滑措施。
3。
3 车梯、安全带、工具在使用前应进行检查,确认良好方可使用。
3.4 车梯作业时,应指定车梯负责人,工作台上的人员不得超过2名,所有零件、工具等均不得放置在工作台台面上。
使用的小型工具、材料应放置在工具材料袋内.作业中应使用专门的用具传递工具、零部件和材料,不得抛掷传递。
3.5 推动车梯要服从工作台上人员的指挥,作业台上有人时,车梯推行速度不得超过5km/h, 并不得发生冲击和急剧起、停车.3.6 车梯在曲线上、坡道上或遇大风时,应采取措施防止倾倒、滑移。
人员不得位于线索受力方向的反侧,并采取防止线索滑脱的措施。
在曲线区段进行接触网悬挂的调整工作时,要有线索滑跑的后备保护措施。
作业结束后,车梯不得就地存放,须稳固在建筑限界以外不影响了望信号的地方。
3。
7 各部螺栓应按标准力矩紧固(见附件)。
3。
8 使用接触网作业车进行巡检的要求:3。
8.1车辆在运行期间,人员不得飞上飞下。
乘坐轨道车平板时,应坐好扶稳,不得将身体超出平板车以外.作业平台严禁向未封锁的线路侧旋转.3.8。
2检修作业车移动或作业平台升降、转向时,严禁人员上、下.作业平台不得超载。
供电段施工作业细化措施[1]
柳州供电段施工作业细化措施目录一、分级施工管理制度二、车站施工协调会工作制度五、接触网作业车作业平台检查标准六、驻站联络员岗位职责(一)驻站联络员一日工作标准(二)驻站联络员安全卡控措施七、现场停送电安全卡控措施(一)作业组停电作业卡控措施(二)送电现场作业卡控措施(三)配合施工停、送电现场卡控措施八、高铁接触网作业车作业平台安全卡控措施九、现场行车防护安全卡控措施十、轨道车司机与作业小组负责人联控措施十一、关键点安全卡控措施十二、V停天窗作业十三、防车辆伤害安全卡控措施十四、汽车安全运用管理制度(一)对汽车的使用保养要求(二)对汽车在长坡、弯道上的行驶要求(三)其它要求十五、两供电臂间作业的安全卡控措施十六、轨道车路外安全管理办法十七、接触网常用作业标准用语(一)分工标准用语(二)驻站联络员与工作领导人的联系(三)要令、消令(与电调、工作领导人的联系)(四)地线操作(五)操控平台一、分级施工管理制度㈠施工等级划分1.段内各类施工等级分为段级施工、车间级施工、班组级施工三级。
各施工(维修)项目的具体等级由车间根据以下划分依据在月度施工分解表内各施工项目备注栏内进行标注,并根据施工等级安排相应的管理人员进行跟班作业,每月初3日前将施工分解表报安全科主管施工人员审核汇总。
⑴段级施工段级施工,铁路局Ⅰ、Ⅱ级施工项目及以下需段技术、高铁、安全、设备科长、车间主任到现场监控的施工(维修)项目接触网专业①大修更新改造工程更换第一、二个锚段承力索、接触线架线施工作业,放线施工间断3个月后又开始承力索、接触线架线施工的第一、二个锚段的施工。
②穿越上下行正线的承力索、接触线架线施工作业。
③曲线半径小于800米的接触网放线施工作业。
④大修更新改造工程成组更换软横跨施工第一、第二个天窗施工作业,接触网软横跨更换施工间断3个月后又开始软横跨更换施工的第一、二个天窗的施工。
⑤软横跨支柱与软横跨横向承力索、上下部固定绳同时更换的施工作业。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
接触网作业车作业平台
检查标准
集团企业公司编码:(LL3698-KKI1269-TM2483-LUI12689-ITT289-
接触网作业车作业平台检查标准1、轨道车作业平台上部检查及动态试验前,必须确认轨道车上方工作范围内没有带电设备,库内作业平台的检查试验纳入每天的日常整备内容。
2、库内静态检查司机执行以下标准。
(1)液压油缸的油面高度在适用范围内。
(2)作业平台上、下控制箱各开关作用良好,回零,箱盖完整。
(3)作业平台上下脚梯无变形、(冬季)防滑装置良好。
(4)旋转、上升限位行程开关完好,弹力正常。
(5)平台制动装置完好。
(6)各油缸、管路、接头无渗漏现象。
(7)平台上无废弃零部件,平台进出口栏栅关闭,折叠式平台应放倒叠好,不得侵限。
(8)(回库后)拔出各开关钥匙,定置保管。
(9)检查抓轨器装置及悬挂状态,确认良好。
3、库内动态整备检查,司机、学习司机执行以下标准。
(1)按本车操作要求挂入液压取力,指示灯点亮,对平台进行动态操作试验。
(2)由司机指挥学习司机操作作业平台下部开关箱上升、下降、左右旋转、锁定、紧急开关,司机确认作业平台动作良好,安全装置正常,各油缸无渗漏现象。
(3)作业平台上、下操作转换开关试验:由司机将作业平台上、下转换开关置“平台下”位,学习司机在平台上部操作作业平台,作业平台不能动作为试验正常。
(4)由司机将作业平台上、下转换开关置“平台上”位,指挥学习司机操作作业平台上部开关箱上升、下降、左右旋转、紧急开关,司机确认作业平台动作良好,安全装置正常,各油缸无渗漏现象。
(5)检查试验作业平台附属装置(电铃、照明灯具)状态良好。
(6)试验后,司机确认作业平台回位良好,所有操作机构恢复零位,拔出各开关钥匙,定置保管。
4、每次天窗作业出库前由工作领导人安排每台车的平台操作人与司机试验作业平台状况,联合检查执行以下标准:
(1)作业平台上、下操作转换开关试验:由司机将作业平台上、下转换开关置“平台下”位,作业平台操作人在平台上部操作,作业平台不能动作为试验正常。
(2)由司机将作业平台上、下转换开关置“平台上”位,平台操作人上部操作上升、下降、左右旋转、紧急开关,作业平台操作人与司机确认作业平台作用良好。
(3)检查试验作业平台附属装置(电铃、照明灯具)状态良好。
(4)检查抓轨器装置及悬挂状态,确认良好。
