数字逻辑基础作业及详细答案

合集下载

数字逻辑课程三套作业及答案

数字逻辑课程三套作业及答案

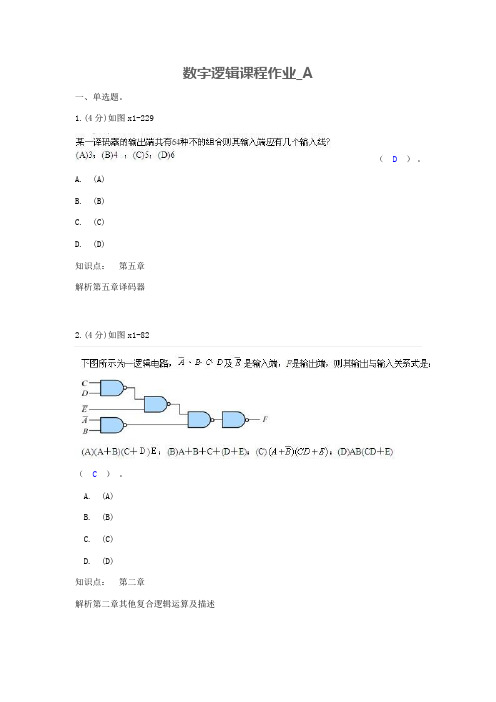

数字逻辑课程作业_A一、单选题。

1.(4分)如图x1-229(D)。

A. (A)B. (B)C. (C)D. (D)知识点:第五章解析第五章译码器2.(4分)如图x1-82(C)。

A. (A)B. (B)C. (C)D. (D)知识点:第二章解析第二章其他复合逻辑运算及描述3.(4分)N个触发器可以构成最大计数长度(进制数)为(D)的计数器。

A. NB. 2NC. N2次方D. 2N次方知识点:第九章解析第九章计数器4.(4分)n个触发器构成的扭环型计数器中,无效状态有(D)个。

A. A. nB.C. C.2n-1D. D.2n-2n知识点:第九章解析第九章集成计数器5.(4分)如图x1-293(A)。

A. (A)B. (B)C. (C)D. (D)知识点:第十一章解析第十一章数字系统概述6.(4分)如图x1-317(D)。

A. (A)B. (B)C. (C)D. (D)知识点:第二章解析第二章其他复合逻辑运算及描述7.(4分)EPROM是指(C)。

A. A、随机读写存储器B. B、只读存储器C. C、光可擦除电可编程只读存储器D. D、电可擦可编程只读存储器知识点:第十章解析第十章只读存储器8.(4分)如图x1-407(B)。

A. (A)B. (B)C. (C)D. (D)知识点:第十一章解析第十一章数字系统概述9.(4分)为实现将JK触发器转换为D触发器,应使(A)。

A. J=D,K=D非B. B. K=D,J=D非C. =K=DD. =K=D非知识点:第六章解析第六章各种触发器的比较10.(4分)一位8421BCD码计数器至少需要(B)个触发器。

A. 3B.C.D.知识点:第九章解析第九章计数器11.(4分)为把50Hz的正弦波变成周期性矩形波,应当选用(A)。

A. A、施密特触发器B. B、单稳态电路C. C、多谐振荡器D. D、译码器知识点:第六章解析第六章集成触发器12.(4分)下列描述不正确的是(A)。

数字电路和逻辑设计基础(含答案)

数字电路和逻辑设计基础(含答案)

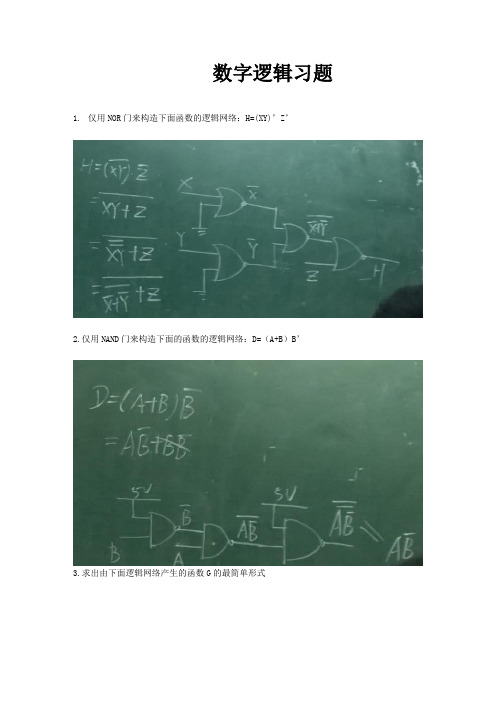

数字逻辑习题1.仅用NOR门来构造下面函数的逻辑网络:H=(XY)’Z’
2.仅用NAND门来构造下面的函数的逻辑网络:D=(A+B)B’
3.求出由下面逻辑网络产生的函数G的最简单形式
4.卡诺图化简:G(A,B,C,D)=Σm(2,3,4,7,8,14,15)
5. 卡诺图化简:G(A,B,C,D)=Σm(0,1,3,4,6,7,12,13,14)
6.卡诺图化简:G(A,B,C,D)=Σm(0,4,5,6,7,8,13,14,15)
7.卡诺图化简:G(A,B,C,D)=Σm(1,2,3,4,6,7,9,12,13)
8.采用一个组合电路来控制一个十进制的七段显示,此电路有4个输入,并提供用压缩十进制数表示的4位代码(0(d)=0000,……8(d)=1000,9(d)=1001)。

7个输出用来定义哪段激活,以显示给定的十进制数
(1)写出这个电路的真值表
(2)用sop形式表示真值表
(3)用pos形式表示真值表
(4)写出各段化简的表达式
7.时序电路分析
补充:。

数字逻辑复习题有答案

数字逻辑复习题有答案

数字逻辑复习题有答案1. 什么是数字逻辑中的“与”操作?答案:在数字逻辑中,“与”操作是一种基本的逻辑运算,它只有当所有输入信号都为高电平(1)时,输出信号才为高电平(1)。

如果任何一个输入信号为低电平(0),则输出信号为低电平(0)。

2. 描述数字逻辑中的“或”操作。

答案:在数字逻辑中,“或”操作是另一种基本的逻辑运算,它只要至少有一个输入信号为高电平(1),输出信号就为高电平(1)。

只有当所有输入信号都为低电平(0)时,输出信号才为低电平(0)。

3. 如何理解数字逻辑中的“非”操作?答案:“非”操作是数字逻辑中最基本的逻辑运算之一,它将输入信号的电平状态取反。

如果输入信号为高电平(1),输出信号则为低电平(0);反之,如果输入信号为低电平(0),输出信号则为高电平(1)。

4. 解释数字逻辑中的“异或”操作。

答案:数字逻辑中的“异或”操作是一种逻辑运算,它只有在输入信号中有一个为高电平(1)而另一个为低电平(0)时,输出信号才为高电平(1)。

如果输入信号相同,即都是高电平或都是低电平,输出信号则为低电平(0)。

5. 什么是数字逻辑中的“同或”操作?答案:“同或”操作是数字逻辑中的一种逻辑运算,它只有在输入信号都为高电平(1)或都为低电平(0)时,输出信号才为高电平(1)。

如果输入信号不同,即一个为高电平一个为低电平,输出信号则为低电平(0)。

6. 什么是触发器,它在数字逻辑中的作用是什么?答案:触发器是一种具有记忆功能的数字逻辑电路,它可以存储一位二进制信息。

在数字逻辑中,触发器用于存储数据、实现计数、寄存器和移位寄存器等功能。

7. 简述D触发器的工作原理。

答案:D触发器是一种常见的触发器类型,它的输出状态由输入端D的电平决定。

当触发器的时钟信号上升沿到来时,D触发器会将输入端D的电平状态锁存到输出端Q,从而实现数据的存储和传递。

8. 什么是二进制计数器,它的功能是什么?答案:二进制计数器是一种数字逻辑电路,它能够按照二进制数的顺序进行计数。

数字逻辑考题及答案

数字逻辑考题及答案

资料范本本资料为word版本,可以直接编辑和打印,感谢您的下载数字逻辑考题及答案地点:__________________时间:__________________说明:本资料适用于约定双方经过谈判,协商而共同承认,共同遵守的责任与义务,仅供参考,文档可直接下载或修改,不需要的部分可直接删除,使用时请详细阅读内容数字逻辑试题1答案一、填空:(每空1分,共20分)1、(20.57)8 =( 10.BC )162、(63.25) 10= ( 111111.01 )23、(FF)16= ( 255 )104、[X]原=1.1101,真值X= -0.1101,[X]补 = 1.0011。

5、[X]反=0.1111,[X]补= 0.1111。

6、-9/16的补码为1.0111,反码为1.0110 。

7、已知葛莱码1000,其二进制码为1111,已知十进制数为92,余三码为1100 01018、时序逻辑电路的输出不仅取决于当时的输入,还取决于电路的状态。

9、逻辑代数的基本运算有三种,它们是_与_ 、_或__、_非_ 。

10、,其最小项之和形式为_ 。

11、RS触发器的状态方程为__,约束条件为。

12、已知、,则两式之间的逻辑关系相等。

13、将触发器的CP时钟端不连接在一起的时序逻辑电路称之为_异_步时序逻辑电路。

二、简答题(20分)1、列出设计同步时序逻辑电路的步骤。

(5分)答:(1)、由实际问题列状态图(2)、状态化简、编码(3)、状态转换真值表、驱动表求驱动方程、输出方程(4)、画逻辑图(5)、检查自起动2、化简(5分)答:3、分析以下电路,其中RCO为进位输出。

(5分)答:7进制计数器。

4、下图为PLD电路,在正确的位置添 * ,设计出函数。

(5分)5分注:答案之一。

三、分析题(30分)1、分析以下电路,说明电路功能。

(10分)解: 2分该组合逻辑电路是全加器。

以上8分2、分析以下电路,其中X为控制端,说明电路功能。

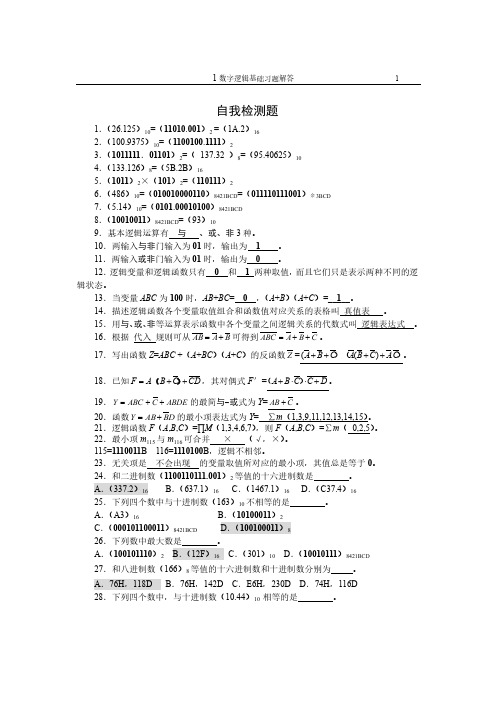

1数字逻辑基础习题解答

1数字逻辑基础习题解答



1.用 4 位格雷码表示 0、1、2、„、8、9 十个数,其中规定用 0000 四位代码表示数 0,试写出三种格雷码表示形式。 解:
1 数字逻辑基础习题解答 G3G2G1G0 0000 0001 0011 0010 0110 1110 1111 1101 1100 1000 G3G2G1G0 0000 0010 0110 0100 0101 0111 1111 1101 1100 1000 G3G2G1G0 0000 0100 1100 1000 1001 1011 1010 1110 0110 0010
ABC ABC ABC A BC AB C ABC AB( C C) BC(A A) C A( B B)
AB BC C A
1 数字逻辑基础习题解答
5
6.根据图 P1.6 所示时序图,列出逻辑函数 Z= F(A,B,C)的真值表,并写出其标 准积之和表达式。
49. F ( A B C ) A 的最简与-或表达式为
A.F=A B. F A BC BC C.F=A+B+C D.都不是 50.逻辑函数 F (A,B,C)=Σ m (0,1,4,6)的最简与非-与非式为 。 A. F AB AC B. F AB A C C. F AB AC D. F A B AC
A B C Z
图 P1.6
解:根据时序图列出真值表: A 0 0 0 0 1 1 1 1 B 0 0 1 1 0 0 1 1 C 0 1 0 1 0 1 0 1 Z 0 1 0 1 0 0 1 1
Z A BC ABC ABC ABC
7.列出逻辑函数 Y AB BC 的真值表。

数字逻辑题目及其答案和解析(1)一共60道题

数字逻辑题目及其答案和解析(1)一共60道题

第一部分:1.在二进制系统中,下列哪种运算符表示逻辑与操作?A) amp;B) |C) ^D) ~解析:正确答案是 A。

在二进制系统中,amp; 表示逻辑与操作,它仅在两个位都为1时返回1。

2.在数字逻辑中,Karnaugh 地图通常用于简化哪种类型的逻辑表达式?A) 与门B) 或门C) 异或门D) 与非门解析:正确答案是B。

Karnaugh 地图通常用于简化或门的逻辑表达式,以减少门电路的复杂性。

3.一个全加器有多少个输入?A) 1B) 2C) 3D) 4解析:正确答案是 C。

一个全加器有三个输入:两个加数位和一个进位位。

4.下列哪种逻辑门可以实现 NOT 操作?A) 与门B) 或门C) 异或门D) 与非门解析:正确答案是 D。

与非门可以实现 NOT 操作,当且仅当输入为0时输出为1,输入为1时输出为0。

5.在数字逻辑中,Mux 是指什么?A) 多路复用器B) 解码器C) 编码器D) 多路分配器解析:正确答案是 A。

Mux 是指多路复用器,它可以选择输入中的一个,并将其发送到输出。

6.在二进制加法中,下列哪个条件表示进位?A) 0 + 0B) 0 + 1C) 1 + 0D) 1 + 1解析:正确答案是 D。

在二进制加法中,当两个位都为1时,会产生进位。

7.在数字逻辑中,一个 JK 触发器有多少个输入?A) 1B) 2C) 3D) 4解析:正确答案是 B。

一个 JK 触发器有两个输入:J 和 K。

8.下列哪种逻辑门具有两个输入,且输出为两个输入的逻辑与?A) 与门B) 或门C) 异或门D) 与非门解析:正确答案是 A。

与门具有两个输入,只有当两个输入都为1时,输出才为1。

9.在数字逻辑中,下列哪种元件可用于存储单个位?A) 寄存器B) 计数器C) 锁存器D) 可编程逻辑门阵列解析:正确答案是 C。

锁存器可用于存储单个位,它可以保持输入信号的状态。

10.一个带有三个输入的逻辑门,每个输入可以是0或1,一共有多少种可能的输入组合?A) 3B) 6C) 8D) 12解析:正确答案是 C。

数字逻辑试题及答案

数字逻辑试题及答案

数字逻辑试题及答案# 数字逻辑试题及答案一、选择题(每题2分,共20分)1. 在数字逻辑中,逻辑“与”操作的特点是:- A. 只要有一个输入为0,输出就为0- B. 所有输入为1时,输出才为1- C. 至少有一个输入为1,输出就为1- D. 所有选项都不正确答案:A2. 下列哪个不是组合逻辑电路的特点?- A. 输出只依赖于当前的输入- B. 输出可以延迟- C. 没有记忆功能- D. 具有固定的输出响应时间答案:B3. 触发器的主要用途是:- A. 存储一位二进制信息- B. 作为逻辑门使用- C. 进行算术运算- D. 以上都不是答案:A4. 以下哪个不是数字逻辑中的布尔代数基本运算?- A. 与(AND)- B. 或(OR)- C. 非(NOT)- D. 加(ADD)答案:D5. 一个4位二进制计数器在计数到15后,下一个状态是:- A. 0- B. 1- C. 16- D. 不确定答案:A...(此处省略其他选择题,以保持总字数约1000字)二、简答题(每题10分,共30分)1. 解释什么是“异或”(XOR)逻辑门,并给出其真值表。

答案:“异或”(XOR)逻辑门是一种二输入逻辑门,其输出仅当输入不相等时为1。

如果两个输入相同,输出为0。

其真值表如下:```A |B | Y--0 | 0 | 00 | 1 | 11 | 0 | 11 | 1 | 02. 什么是同步时序逻辑电路,与异步时序逻辑电路有何不同?答案:同步时序逻辑电路是指电路中的所有触发器都由同一个时钟信号控制,状态转换是同步进行的。

而异步时序逻辑电路中,触发器的状态转换不是由统一的时钟信号控制,可能存在不同的延迟,导致状态转换可能不同步。

3. 描述一个简单的数字逻辑电路设计,实现2位二进制加法器的功能。

答案:一个2位二进制加法器可以由两个全加器和一个进位逻辑构成。

每个全加器接收两个输入位和一个进位输入,产生一个和位和一个进位输出。

数字逻辑试题及答案

数字逻辑试题及答案

数字逻辑试题及答案一、单项选择题(每题2分,共10分)1. 以下哪个是数字逻辑中的逻辑运算?A. 加法B. 减法C. 与运算D. 乘法答案:C2. 在数字逻辑中,一个逻辑门的输出是:A. 0B. 1C. 0或1D. 任意数字答案:C3. 以下哪个是组合逻辑电路的特点?A. 有记忆功能B. 无记忆功能C. 可以进行算术运算D. 可以进行逻辑运算答案:B4. 触发器的主要用途是:A. 逻辑运算B. 存储信息C. 放大信号D. 转换信号答案:B5. 一个4位二进制计数器可以计数到:A. 8B. 16C. 32D. 64答案:B二、多项选择题(每题3分,共15分)1. 下列哪些是数字逻辑中常用的逻辑门?A. 与门B. 或门C. 非门D. 异或门E. 与非门答案:ABCDE2. 在数字逻辑中,以下哪些可以作为信号的表示?A. 电压B. 电流C. 电阻D. 电容E. 电感答案:AB3. 以下哪些是数字电路的基本组成元素?A. 逻辑门B. 电阻C. 电容D. 触发器E. 运算放大器答案:ABD4. 在数字逻辑中,以下哪些是常见的电路类型?A. 组合逻辑电路B. 时序逻辑电路C. 模拟电路D. 混合信号电路E. 微处理器答案:ABD5. 以下哪些是数字电路设计时需要考虑的因素?A. 电路的复杂性B. 电路的功耗C. 电路的可靠性D. 电路的成本E. 电路的尺寸答案:ABCDE三、填空题(每题2分,共10分)1. 在数字逻辑中,一个逻辑门的输出状态取决于其_________。

答案:输入状态2. 一个D触发器的输出在时钟信号的_________沿触发。

答案:上升沿3. 一个4位二进制计数器的计数范围是从_________到_________。

答案:0000到11114. 一个逻辑电路的输出是其输入的_________。

答案:逻辑函数5. 在数字逻辑中,使用_________可以表示一个逻辑函数的真值表。

答案:卡诺图四、简答题(每题5分,共15分)1. 描述一个典型的组合逻辑电路的工作原理。

数字逻辑试题及答案

数字逻辑试题及答案

数字逻辑试题及答案一、选择题(每题2分,共20分)1. 以下哪个是数字逻辑电路中的基本逻辑运算?A. 加法B. 减法C. 乘法D. 与运算2. 一个3输入的与门,当所有输入都为高电平时,输出为:A. 低电平B. 高电平C. 浮空D. 不确定3. 一个D触发器的Q端在时钟信号上升沿触发时,其状态变化为:A. 保持不变B. 从0变到1C. 从1变到0D. 从D输入端状态变化4. 在数字电路中,以下哪个不是布尔代数的基本定理?A. 幂等律B. 交换律C. 反演律D. 分配律5. 一个4位二进制计数器在计数到31后,下一个状态是:A. 00000B. 00001C. 11111D. 不能确定6. 以下哪个不是数字逻辑电路设计中的优化方法?A. 布尔代数简化B. 逻辑门替换C. 增加冗余D. 逻辑划分7. 一个异或门的真值表中,当输入相同,输出为:A. 0B. 1C. 无法确定D. 无输出8. 在数字电路中,同步计数器与异步计数器的主要区别在于:A. 计数范围B. 计数速度C. 电路复杂度D. 计数精度9. 以下哪个不是数字逻辑电路中的存储元件?A. 触发器B. 寄存器C. 计数器D. 逻辑门10. 一个简单的数字逻辑电路设计中,如果需要实现一个2输入的或门,至少需要几个与门?A. 1B. 2C. 3D. 4答案:1. D2. B3. D4. C5. B6. C7. A8. B9. D10. A二、填空题(每空2分,共20分)1. 数字逻辑电路中最基本的逻辑运算包括______、或运算、非运算。

2. 一个2输入的与门,当输入都为高电平时,输出为______。

3. 布尔代数的基本定理包括______、结合律、分配律等。

4. 一个D触发器的Q端在时钟信号上升沿触发时,Q端状态与______相同。

5. 4位二进制计数器的计数范围是从______到1111。

6. 数字逻辑电路设计中的优化方法包括布尔代数简化、逻辑门替换、______等。

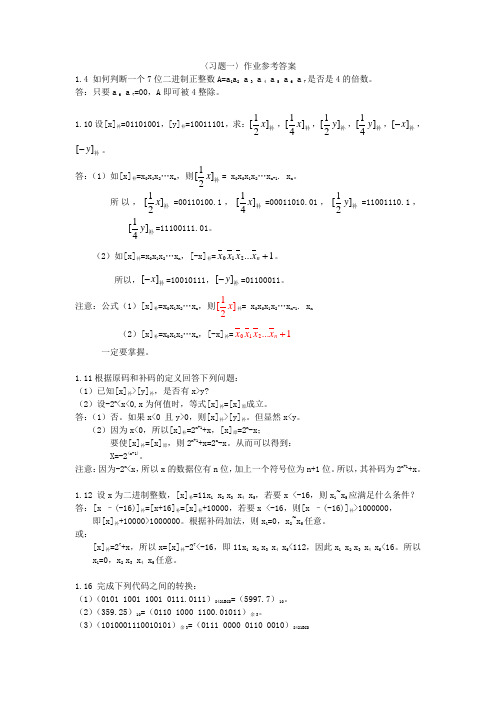

数字逻辑_习题一_答案

数字逻辑_习题一_答案

〈习题一〉作业参考答案1.4 如何判断一个7位二进制正整数A=a 1a 2 a 3 a 4 a 5 a 6 a 7是否是4的倍数。

答:只要a 6 a 7=00,A 即可被4整除。

1.10设[x]补=01101001,[y]补=10011101,求:1[]2x 补,1[]4x 补,1[]2y 补,1[]4y 补,[]x -补,[]y -补。

答:(1)如[x]补=x 0x 1x 2…x n ,则1[]2x 补= x 0x 0x 1x 2…x n-1. x n 。

所以,1[]2x 补=00110100.1,1[]4x 补=00011010.01,1[]2y 补=11001110.1,1[]4y 补=11100111.01。

(2)如[x]补=x 0x 1x 2…x n ,[-x]补=012...1n x x x x +。

所以,[]x -补=10010111,[]y -补=01100011。

注意:公式(1)[x]补=x 0x 1x 2…x n ,则1[]2x 补= x 0x 0x 1x 2…x n-1. x n(2)[x]补=x 0x 1x 2…x n ,[-x]补=012...1n x x x x +一定要掌握。

1.11根据原码和补码的定义回答下列问题: (1)已知[x]补>[y]补,是否有x>y?(2)设-2n<x<0,x 为何值时,等式[x]补=[x]原成立。

答:(1)否。

如果x<0 且y>0,则[x]补>[y]补。

但显然x<y 。

(2)因为x<0,所以[x]补=2n+1+x ,[x]原=2n-x ;要使[x]补=[x]原,则2n+1+x=2n-x 。

从而可以得到:X=-2(n-1)。

注意:因为-2n <x ,所以x 的数据位有n 位,加上一个符号位为n+1位。

所以,其补码为2n+1+x 。

1.12 设x 为二进制整数,[x]补=11x 1 x 2 x 3 x 4 x 5,若要x <-16,则x 1~x 5应满足什么条件? 答:[x –(-16)]补=[x+16]补=[x]补+10000,若要x <-16,则[x –(-16)]补>1000000,即[x]补+10000>1000000。

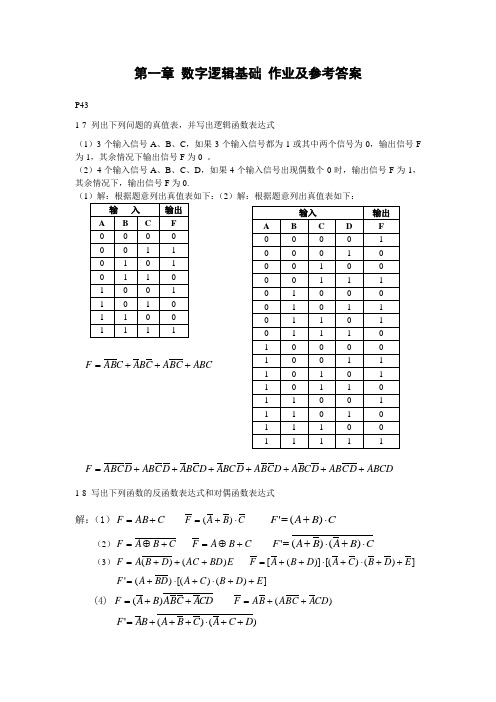

数字逻辑基础 作业及参考答案

数字逻辑基础 作业及参考答案

第一章 数字逻辑基础 作业及参考答案P431-7 列出下列问题的真值表,并写出逻辑函数表达式(1)3个输入信号A 、B 、C ,如果3个输入信号都为1或其中两个信号为0,输出信号F 为1,其余情况下输出信号F 为0 。

(2)4个输入信号A 、B 、C 、D ,如果4个输入信号出现偶数个0时,输出信号F 为1,其余情况下,输出信号F 为0.(1)解:根据题意列出真值表如下:(2)解:根据题意列出真值表如下:ABC C B A C B A C B A F +++=ABCD D C AB D C B A D C B A D BC A D C B A D C AB D C B A F +++++++=1-8 写出下列函数的反函数表达式和对偶函数表达式解:(1)C AB F += C B A F ⋅+=)( C B A F ⋅+=)('(2)C B A F +⊕= C B A F +⊕=C B A B A F ⋅+⋅+=)()('(3)E BD AC D B A F )()(+++= ])()[()]([E D B C A D B A F ++⋅+⋅++= ])()[()('E D B C A BD A F ++⋅+⋅+=(4) CD A C B A B A F ++=)( )(CD A C B A B A F ++=)()('D C A C B A B A F ++⋅+++=1-9 证明下列等式(1)))(())()((C A B A C B C A B A ++=+++证明:))(())()((C B BC B A AC C B C A B A +++=+++BC BC A B A AC ABC ++++=BC B A AC ++=))((C A B A ++= 证毕。

(2)E CD A E D C CD A ABC A ++=++++)(证明:E D C CD A A E D C CD A ABC A )()(+++=++++ E D C A E D C D C A E D C CD A +++=++++=+++=)()(E CD A ++=证毕。

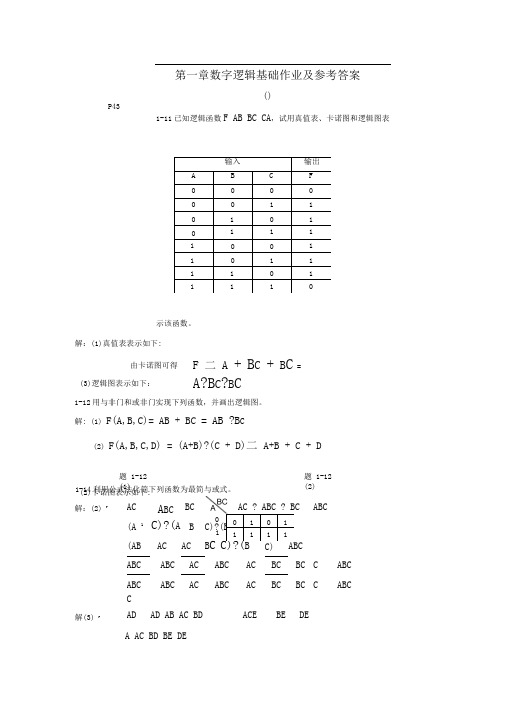

数字逻辑第一章作业参考答案

数字逻辑第一章作业参考答案

第一章数字逻辑基础作业及参考答案P43()1-11已知逻辑函数F AB BC CA ,试用真值表、卡诺图和逻辑图表示该函数。

解:(1)真值表表示如下:1-12用与非门和或非门实现下列函数,并画出逻辑图。

解: (1) F(A,B,C)= AB + BC = AB ?B C(2) F(A,B,C,D) = (A+B)?(C + D)二 A+B + C + D输入输出 A B C F 0 0 0 0 0 0 1 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 11100 01 11 10 由卡诺图可得(3)逻辑图表示如下:F 二 A + B C + B C =A?B C ?B CACA BC BCABC AC ? ABC ? BC ABC(A 1C)?(A BC)?(BC) AB C(AB AC AC B C C)?(B C) ABCABC ABC AC ABC AC BC BC C ABC ABCABCACABCACBCBC CABCCAD AD AB AC BD ACE BE DE题 1-12(1) 题 1-12(2)1-14利用公式法化简下列函数为最简与或式。

解(3) F解:(2) FA AC BD BE DE(2)卡诺图表示如下:0 10 111111=A + C + BD + BE解(5) F (A B C D)(A B C D)(A BCD)F' ABCD ABCD ABCD BCD ABCD BCD ABD••• F =(B + C + D)(A+B + D)二 AC + B+ DP441-15利用卡诺图化简下列函数为最简与或式。

解:(3) F = (A +B + C + D)(A+B+C + D)(A +B + C + D)(A + B + C +D) 方法 i : F = (A+B+C + D)(A + B + C + D)(A + B+C + D)(AB AC AD AB B BC BDACCDAD CD D)(ABCD)(AC B AC D)(A B C D)AC ABCACD ABBC BDABC ACACD AD BDCD=AC + AB + BC + B D + AC + AD + BD + CD解(5) F(A, B,C, D) = Rm o ,m 2,m 5,m 6,m 8,m 10m 12,m 14,m 15)-CDAB 、00 01111000 01F(A,B,C,D) CD AD BD ABCABCD001、01 I 1「1「0 111 JF 110I 11 JaV .F = AC + AC + BD+BD +AD1 0 0 1 01 0 1 10 1 1 10 0 1F 的卡诺图00 01 1110F 的卡诺图11 101-16(1)F(A,B,C,D) (m2,m4,m6,m9,m13,m14)解:画出函数F的卡诺图如下:(d0, d1, d3 , d11 , d15)00 XXX1 01 1 0 01 11 0 1 X 1 10 01X经化简可得F (代B,C,D) AD AD ABC1- 16(3) F(A,B,C,D)(m 0,m 13,m 14,m 15)(aa ,d 3,d 9,d 10,dn)解:画出函数F 的卡诺图如下:■ CD AB 、 00 01111000 01 11 101-18 (1) Y AB AC BC Z AB 解:画出函数 Y 、Z 的卡诺图如下:1-18 (2) Y (A B C)(AB CD) 解:Y (AB C)(AB CD) AB1 XXX0 0 0 0 0 111XXX经化简可得F(A,B,C,D) ABAD AC 0 0 1 0 0 0 1 0 1 1 1 1 00 10100 01 11 10的卡诺图11 10 ACBC由卡诺图可知:Y Z1 1 0 1 1 0 0 0AB^CD 00Z AB CDACD BCD ABC CD 0 1Z 的卡诺图00 丫2的卡诺图1-19已知 0 0 1 00 0 1 01 1 1 1 0 0 1 0 0111 10 Z 的卡诺图 A B 、C 、D 是一个十进制数 X 的8421BCD 码,当X 为奇数时,输出 Y 为1,否则Y 为0。

数字逻辑设计基础答案 (第1-13章)

数字逻辑设计基础答案 (第1-13章)

=(5.75)10
[题 2-3] 将下列二进制数转换成八进制数和十六进制数 (1) (1010001101)2 (3) (0.11100011)2 (2) (110110001.11001)2 (4) (1001101.110011)2
解:将二进制数转换为八进制或十六进制的方法是:以小数点为中心,分别向左、右按 3 位一组转换为八进制, 或按 4 位一组转换为十六进制, 最后不满 3 位或 4 位的需补 0 组成, 将每组以对应等值的八进制数或十六进制数代替。 (1) (1010001101)2 =(1215)8 =(28D)16 (2) (110110001.11001)2 =(661.62)8 =(1B1.C8)16 (3) (0.11100011)2 =(0.706)8 =(0.E3)16 (4) (1001101.110011)2 =(115.63)8 =()16 [题 2-4] 将下列十六进制数转换成二进制数、八进制数和十进制数 (1) (4E8.3)16 (3) (0.CD2)16 解: (1) (4E8.3)16 =(10011101000.0011)2 =(2350.14)8 = (1256.1875)10 (2) (AB4.0C1)16 =(101010110100.000011000001)2 =(5264.03401)8 = (2740.004147690625)10 (3) (0.CD2)16 =(0.110011010010)2 =(0.6322)8 = (0.80126953125)10 (4) (AF1.D1)16 =(101011110001. 11010001)2 =(4361.642)8 =(2289.81640625)10 (2) (AB4.0C1)16 (4) (AF1.D1)16

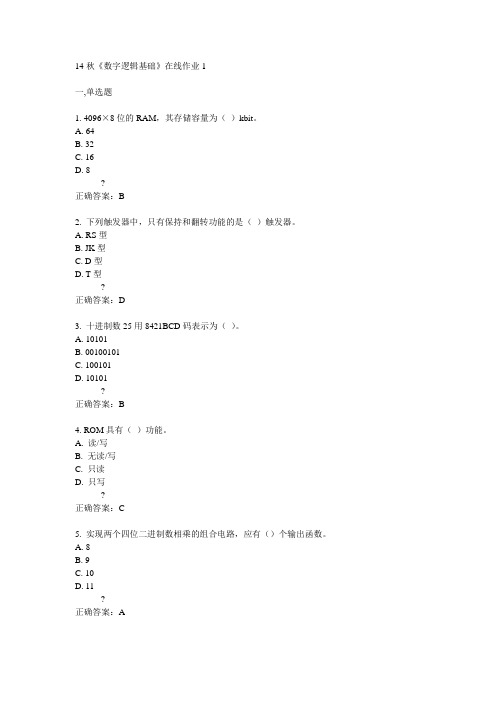

电子科技大学14秋《数字逻辑基础》在线作业1答案

电子科技大学14秋《数字逻辑基础》在线作业1答案
A.变量译码器
B.加法器
C.数码寄存器
D.数据选择器
?
正确答案:C
23.余3码10001000对应的2421码为()。
A. 01010101
B. 10000101
C. 10111011
D. 11101011
?
正确答案:C
24.补码1.1000的真值是()。
A. +1.0111
B. -1.0111
C. -0.1001
A. PAL
B. GAL
C. PROM
D. PLA
?
正确答案:D
20.能将输出端直接相接完成线与的电路有()。A. TTLຫໍສະໝຸດ 门B.或门C.三态门
D.三极管非门
?
正确答案:C
21.设计一个四位二进制码的奇偶位发生器(假定采用偶检验码),需要()个异或门。
A. 2
B. 3
C. 4
D. 5
?
正确答案:B
22.下列逻辑电路中为时序逻辑电路的是()。
A. 00
B. 11
C. 01
D. 10
?
正确答案:B
7. TTL与非门的多余脚悬空等效于()。
A. 1
B. 0
C. Vcc
D. Vee
?
正确答案:A
8.某D/A转换器满刻度输出为8V,其最小输出电压增量uLSB=1mV,由此可知该转换器是(C)位D/A转换器。
A. 11
B. 12
C. 13
D. 14
?
正确答案:C
9.对于JK触发器,若J=K,则可完成()触发器的逻辑功能。
A. RS
B. D
C. T
D. Tˊ

数字逻辑习题(含部分答案)

数字逻辑习题(含部分答案)

一、用代数化简法求逻辑函数的最简与—或表达式。

(14分)( 1 )F=AC+BD+AD+AD+AB+BE+DEF=AC+BD+A(D+D)+AB+BE+DEF=AC+A+BD+AB+BE+DEF=A+C+AB+BD+BE+DE(C+C)F=A+C+BD+BE( 2 ) F=A B C+ABCD+ACDF=A C(B+BD)+ACDF=A B C+A CD+ACDF=A B C+CD(A+A)F=A B C+CD二、用卡诺图化简法求出逻辑函数的最简与—或表达式。

(14分)( 1 )F(A,B,C,D)=AC+BC+A B+A CD解:卡诺图如图所示由卡诺图得F(A,B,C,D)=A B+BC+AC( 2 )F(A,B,C,D)=BCD+ABC+ABC D+A CD+AB CD+ABCD解:卡诺图如图所示由卡诺图得F=CD+BD三、组合逻辑电路的设计。

(12分)设计一个四变量“多数表决”组合逻辑电路,求出逻辑函数的最简与—或表达式并并画出逻辑电路图。

解:分别设四变量为A,B,C,D,其真值表如下得F=ABCD+ABCD+ABCD+ABCD+ABCD化简得F=ABC+ABD+ACD+BCD逻辑电路图如下图所示四、组合逻辑电路的分析。

(12分)分析下图所示组合逻辑电路的功能。

要求:写出每个或非门的输出函数,根据F表达式列出真值表,最后分析电路的功能。

解:P1=A+B=A∙B P2=A+P1=A+(A∙B)=A∙(A+B)=A BP3=B+P1=B+(A∙B)=B∙(A+B)=ABP4=C+P2+P3=C+(P2+P3)=C+(A⊕B)=(A⊕B)∙CP5=P2+P3+P4=(A⊕B)+(A⊕B)∙C=(A⊕B)+C=(A⊕B)∙CP6=C+P4=(A⊕B)+C=(A⊕B)∙C综上得F=P5+P6=(A⊕B)∙C∙(A⊕B)∙C=(A⊕B)∙C+(A⊕B)∙C=(A⊕B)⊙C 真值表如下图所示由真值表知仅当A,B,C中0的个数为一个或三个时,F的值才为1,故该电路的功能为检测A,B,C中0的个数为奇书还是偶数。

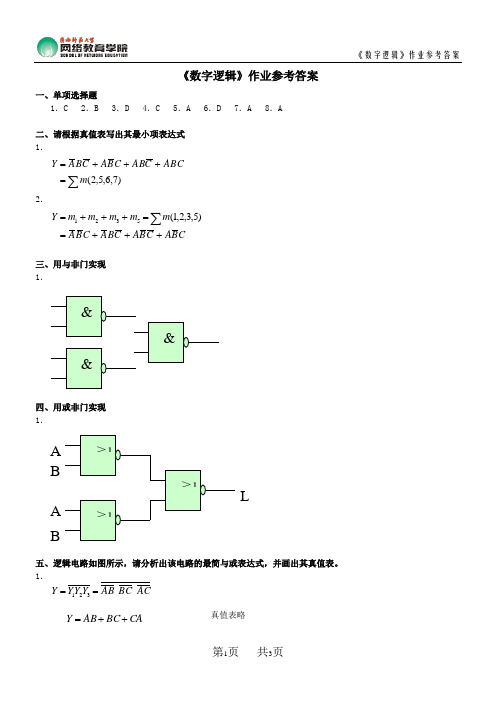

《数字逻辑》作业参考答案

《数字逻辑》作业参考答案

《数字逻辑》作业参考答案一、单项选择题1.C 2.B 3.D 4.C 5.A 6.D 7.A 8.A二、请根据真值表写出其最小项表达式1.2.三、用与非门实现1.四、用或非门实现1.五、逻辑电路如图所示,请分析出该电路的最简与或表达式,并画出其真值表。

1真值表略 LCABC AB Y ++=2.六、用与非门设计一个举重裁判表决电路。

设举重比赛有3个裁判,一个主裁判和两个副裁判。

杠铃完全举上的裁决由每一个裁判按一下自己面前的按钮来确定。

只有当两个或两个以上裁判判明成功,并且其中有一个为主裁判时,表明成功的灯才亮。

七、设计一个楼上、楼下开关的控制逻辑电路来控制楼梯上的路灯,使之在上楼前,用楼下开关打开电灯,上楼后,用楼上开关关灭电灯;或者在下楼前,用楼上开关打开电灯,下楼后,用楼下开关关灭电灯。

八、①试分析下图中用何种触发器,并写出该触发器的特性方程。

②分析该时序逻辑电路的功能。

1.有效循环的6个状态分别是0~5这6个十进制数字的格雷码,并且在时钟脉冲CP 的作用下,这6个状态是按递增规律变化的,即:000→001→011→111→110→100→000→…所以这是一个用格雷码表示的六进制同步加法计数器。

当对第6个脉冲计数时,计数器又重新从000开始计数,并产生输出Y =1。

2.当输入X =0时,在时钟脉冲CP 的作用下,电路的4个状态按递增规律循环变化,即:00→01→10→11→00→…当X =1时,在时钟脉冲CP 的作用下,电路的4个状态按递减规律循环变化,即:00→11→10→01→00→…可见,该电路既具有递增计数功能,又具有递减计数功能,是一个2位二进制同步可逆计数器。

3. 在时钟脉冲CP 的作用下,电路的8个状态按递减规律循环变化,即:000→111→110→101→100→011→010→001→000→…电路具有递减计数功能,是一个3位二进制异步减法计数器4.有效循环的6个状态分别是0~5这6个十进制数字的格雷码,并且在时钟脉冲CP的作用下,这6个状态是按递增规律变化的,即:000→001→011→111→110→100→000→…所以这是一个用格雷码表示的六进制同步加法计数器。

数字逻辑试题及答案

数字逻辑试题及答案

数字逻辑试题及答案
1. 目标
在本文中,我们将提供一些关于数字逻辑的试题,并附上详细的答案解析。

这些试题主要涵盖数字逻辑的基础知识,旨在帮助读者巩固对该领域的理解。

2. 试题及答案
试题一:
将两个4位二进制数相加,并将结果以二进制形式输出。

答案解析:
我们可以采用逐位相加的方法来解决这道题目。

首先,我们从最低位开始相加,如果相加的结果为2,则向高位进位。

我们将结果逐位输出,直到最高位。

二进制数相加的规则如下:
0 + 0 = 0
0 + 1 = 1
1 + 0 = 1
1 + 1 = 10 (进位)
以两个4位二进制数相加为例:
1011
+ 1101
-------
11000
因此,两个4位二进制数1011和1101相加的结果为11000。

试题二:
将一个8位二进制数除以2,得到的商和余数分别是多少?
答案解析:
将一个二进制数除以2,相当于将该二进制数向右移动一位。

也就是说,最高位被丢弃,原先的次高位变为最高位。

例如,我们将二进制数11010011除以2,得到的商和余数如下:商: 01101001
余数:1
因此,11010011除以2的商为01101001,余数为1。

3. 总结
本文提供了两道关于数字逻辑的试题,并附上了详细的答案解析。

通过解答这些试题,读者可以巩固对数字逻辑基础知识的理解。

希望本文对读者有所帮助!。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一章 数字逻辑基础 作业及参考答案P431-7 列出下列问题的真值表,并写出逻辑函数表达式(1)3个输入信号A 、B 、C ,如果3个输入信号都为1或其中两个信号为0,输出信号F 为1,其余情况下输出信号F 为0 。

(2)4个输入信号A 、B 、C 、D ,如果4个输入信号出现偶数个0时,输出信号F 为1,其余情况下,输出信号F 为0.(1)解:根据题意列出真值表如下:(2)解:根据题意列出真值表如下:ABC C B A C B A C B A F +++=ABCD D C AB D C B A D C B A D BC A D C B A D C AB D C B A F +++++++=1-8 写出下列函数的反函数表达式和对偶函数表达式解:(1)C AB F += C B A F ⋅+=)( C B A F ⋅+=)('(2)C B A F +⊕= C B A F +⊕=C B A B A F ⋅+⋅+=)()('(3)E BD AC D B A F )()(+++= ])()[()]([E D B C A D B A F ++⋅+⋅++= ])()[()('E D B C A BD A F ++⋅+⋅+=(4) CD A C B A B A F ++=)( )(CD A C B A B A F ++=)()('D C A C B A B A F ++⋅+++=1-9 证明下列等式(1)))(())()((C A B A C B C A B A ++=+++证明:))(())()((C B BC B A AC C B C A B A +++=+++BC BC A B A AC ABC ++++=BC B A AC ++=))((C A B A ++= 证毕。

(2)E CD A E D C CD A ABC A ++=++++)(证明:E D C CD A A E D C CD A ABC A )()(+++=++++ E D C A E D C D C A E D C CD A +++=++++=+++=)()(E CD A ++=证毕。

(3)BC A BC D C A B A C A +=+++证明:BC B C A BC B A C A BC D C A B A C A ++=++=+++)( BC A BC BC A +=+=)( 证毕。

(4)D C D C B A D AC D C B D C A ⊕=+++⊕)(证明:D C A D AC D C B D C A D C B A D AC D C B D C A +++⊕=+++⊕)()()()()()(D C D C B D C D C A D C B D C A ⊕=+⊕=⊕++⊕=证毕。

1-10 画出实现逻辑表达式BD E CD AB F ++=)(的逻辑电路图。

解:BD E CD AB F ++=)(BD CDE ABE ++=1-11 已知逻辑函数A C C B B A F ++=,试用真值表、卡诺图和逻辑图表示该函数。

解:(1)真值表表示如下:(2)卡诺图表示如下:由卡诺图可得 C B C A B A F ++=(3)逻辑图表示如下:1-12 用与非门和或非门实现下列函数,并画出逻辑图。

解:(1)BC AB C B A F +=),,(BC AB •=(2))+(•)+(=),,,(D C B A D C B A F D C B A +++=题1-12 (1) 题1-12 (2)1-13 将下列函数化为最小项之和与最大项之积解:(1))()()(),,(B B C A A A BC C C AB C A BC AB C B A F +++++=++= C B A C B A BC A C AB ABC ++++=求最大项之积的方法:画出函数的卡诺图,将函数值为0的最小项的每个变量取反相加即成为最大项,然后把所有最大项相加。

))()((),,(C B A C B A C B A C A BC AB C B A F ++++++=++=(2)C B A A C C B B A C B A C B A C B A C B A F )())(()(),,(++++=+=++=+=C B A C B A C B A C AB ABC C B A A C C B B A ++++=++++=)())(())()(()(),,(C B A C B A C B A C B A C B A F ++++++=+=(3)D C B D C B D B A D AC D C B A F +++=),,,()()()()(A A D C B A A D C B C C D B A B B D AC +++++++=D C B A D C B A D C B A D C AB D C B A CD B A D C B A D ABC +++++++=))()()(())()()((D C B A D C B A D C B A D C B A D C B A D C B A D C B A D C B A ++++++++++++++++++++++++=1-14 利用公式法化简下列函数为最简与或式。

解:(2)C AB C B BC A AC F +++=C AB C B BC A AC +••=C AB C B C B A C A ++•++•+=)()()(C AB C B C C B C A C A B A ++•++++=)()(C AB C C B C B C A C AB C A C B A C B A ++++++++=C =解(3)DE E B ACE BD C A AB D A AD F +++++++=DE E B BD C A A ++++=E B BD C A +++=解(5)))()((D C B A D C B A D C B A F +++++++++=D C AB BCD A ABCD F ++=' D C AB BCD +=ABD BCD += D B AC D B A D C B F++=)++)(++(=∴P441-15利用卡诺图化简下列函数为最简与或式。

解:(3)))()()((D C B A D C B A D C B A D C B A F ++++++++++++= 方法1:)+++)(+++)(+++(=D C B A D C B A D C B A F))((D C B A D CD D A D C C A D B C B B B A AD AC B A ++++++++++++++= ))((D C B A D C A B AC ++++++=D C BD AD D C A C A C B A D B C B B A D AC ABC AC +++++++++++=D C BD AD C A D B C B B A AC +++++++=D C BD AD C A D B B A AC ++++++= BD AD C A D B B A AC +++++= BD AD C A D B AC ++++=方法2:D C AB CD B A D BC A F++=F 的卡诺图解(5)),,,,,,,(=),,,(151412108652∑m m m mm m m m m D C B A FD C B A ABC D B D A D C D C B A F ++++=),,,(1-16(1)),,,,(),,,,,(),,,(151********9642d d d d d m mm m m m D C B A F ∑∑+=解:画出函数F 的卡诺图如下:经化简可得ABC AD D A D C B A F ++=),,,(1-16(3)),,,,,(),,,(),,,(11109321151413d d d d d d m m mm D C B A F ∑∑+=解:画出函数F 的卡诺图如下:经化简可得AC AD B A D C B A F ++=),,,(1-18 (1)C B C A B A Z BCAC AB Y ++=++=解:画出函数Y 、Z 的卡诺图如下:Z 的卡诺图1-18(2)CD AB Z CD AB C B A Y +=+++=))((解:CD ABC CD B ACD AB CD AB C B A Y ++++=+++=))((101-19 已知A 、B 、C 、D 是一个十进制数X 的8421BCD 码,当X 为奇数时,输出Y 为1,否则Y 为0。

请列出该命题的真值表,并写出输出逻辑函数表达式。

1-20 已知下列逻辑函数,试用卡诺图分别求出Y 1+Y 2和Y 1·Y 2,并写出逻辑函数表达式。

(1)⎪⎩⎪⎨⎧===∑∑),,,(),,(),,(),,(751024201m m m m C B A Y m m m C B A Y解:分别画出Y 1、Y 2的卡诺图如下:1Y 1的卡诺图Y 2的卡诺图 将Y 1、Y 2卡诺图中对应最小项相或,得到Y 1+Y 2的卡诺图如下:Y 1+Y 2的卡诺图 由此可得 C A AC B Y Y Y ++=+=21。

将Y 1、Y 2卡诺图中对应最小项相与,得到Y 1·Y 2的卡诺图如下:Y 1·Y 2的卡诺图 由此可得到 C B A Y Y Y =•=21(2)⎪⎩⎪⎨⎧+++=+++==DC B A BD A D C B A ABD D C B A Y BCD D C B A D C B D C B A D C B A Y ),,,(),,,(21解:分别画出Y 1、Y 2的卡诺图如下:Y 1的卡诺图Y 2的卡诺图将Y 1、Y 2卡诺图中对应最小项相或,得到Y 1+Y 2的卡诺图如下:Y 1+Y 2的卡诺图 由此可得到 将Y 1、Y 2卡诺图中对应最小项相与,得到Y 1·Y 2的卡诺图如下:Y 1·Y 2的卡诺图 由此可得到 BD Y Y Y =•=21。
