单层工业厂房课程设计任务书
2.单层工业厂房设计任务书
单层工业厂房课程设计某炼钢厂金工车间两跨等高排架，总长120m，每跨跨度24 m，柱距除端部为5.5m，其余均为6m，中间设伸缩缝一道；车间内每跨设有两台20/5t、15/3t、10t的A5级吊车，轨顶设计标高为11.2 m、9.6m、9.9m、10.2m、10.8m，其平面及剖面如图所示。
外墙无连系梁，墙厚240mm，每开间侧窗面积24m2，铝合金窗，无天窗或有天窗。
一．工程地质条件车间所在地点为某市郊区，地面下场0.8 m内为填土，填土下5.5 m厚为粉质粘土，地基承载力特征值f ak=225 kN/m2、200 kN/m2、210kN/m2，地下水位为-4.6m，无腐蚀性；基本风压w0=0.3, 0.4, 0.5, 0.6, 0.7, 0.75kN/m2，基本雪压为0.25kN/m2，0.3kN/m2，，0.35kN/m2，，0.4kN/m2，，0.5kN/m2，，0.55kN/m2，0.6kN/m2，0.7kN/m2，。
二、排架柱及基础材料选用（1）排架柱采用C30混凝土，纵向钢筋采用HRB400级，箍筋采用HPB235级钢筋；（2）基础，采用C25混凝土，钢筋采用HPB235或HRB335级钢。
三、设计要求及内容要求：1．了解结构布置及结构构件选型原则；2．掌握风荷载、吊车荷载的计算方法；3．掌握等高排架的内力计算方法及柱的内力组合方法；4．掌握单层厂房柱、基础的各项设计及验算方法；5．了解预埋件的布置要求，掌握结构施工图的绘制方法。
内容1．结构布置及结构构件选型；2．荷载计算；3．排架内力分析；4．柱内力组合；5．柱截面设计；6、基础设计7．绘制结构施工图。
四、图纸要求（1）绘制单层工业厂房结构施工图1．厂房结构选型及布置；1．柱模板及配筋图（A柱和B柱）；2．基础平面布置及配筋图。
可以计算机绘制也可以手绘。
（2）计算书1、要求计算准确，步骤完整，内容清晰。
计算书格式及书写步骤可参阅混凝土结构与砌体结构（教材）或自行设计书写格式。
单层工业厂房课程设计任务书
单层厂房课程设计任务书一、 设计题目：金工车间双跨等跨等高厂房 二、 设计任务： 1．单层厂房结构布置； 2．标准构件选择；3．排架柱以及柱下基础设计。
三、设计内容：1．确定纵、横向定位轴线，上、下柱的高度以及截面尺寸；2．选用屋面板、天窗架、屋架、基础梁、吊车梁以及轨道连接件； 3．计算排架所承受的各项荷载；4．计算排架在各种荷载作用下的内力； 5．柱及牛腿设计，柱下独立基础设计； 6．绘制施工图：（1）基础施工图：基础平面布置图、基础模板及底板配筋图； （2）柱施工图：柱模板图、柱配筋图。
四、设计条件：1．厂房建设地点为长春市，冻深-1.65m ，地基土为均匀粘性土，承载力特征值2/220m kN f a ，基本风压2/65.0m kN ，基本雪压2/35.0m kN ，不考虑地震设防。
2．厂房总长度120m ，柱距6m ，每跨设两台中级工作制的软钩桥式吊车，吊车有关数据见表1，学生承担的题号见表2。
（注：吊车顶面至屋架下弦底面间净空尺寸取300mm ）3．厂房剖面如图：五、结构做法以及荷载资料1．屋面：采用卷材防水，做法如下：4mm厚APP防水（2.0mkN）04/20mm厚水泥沙浆找平层60mm厚苯板保温层2mm厚APP隔气层（2.0mkN）02/20mm厚水泥沙浆找平层预应力混凝土大型屋面板2．墙体：370mm厚煤矸石空心砖墙[非承重墙(8—kN/m3]，塑钢窗。
3．材料：混凝土C30-C45，柱中主筋HRB400或HRB500，箍筋以及基础底板钢筋HPB300或HRB335。
吊车数据（大连起重机厂）表1。
13单层厂房课程设计任务书

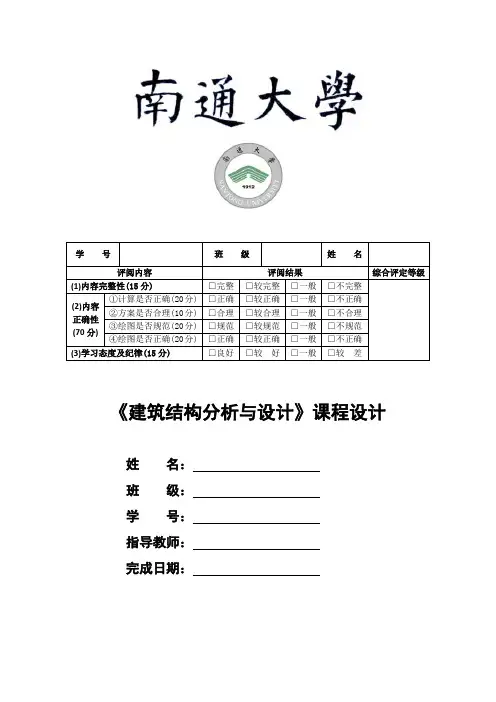

《建筑结构分析与设计》课程设计姓名：班级：学号：指导教师：完成日期：单层工业厂房设计任务书一、题目：单层工业厂房排架结构设计二、目的单层工业厂房设计课程设计是对学生进行的一次专业设计训练，是教学计划中一个重要的实践性教学环节，对培养和提高学生的基本技能，启发学生对实际结构设计工作情况的认识和巩固所学的理论知识具有重要作用。
通过课程设计使学生获得以下几方面能力。
1. 掌握单厂结构的一般设计方法和内容，为毕业设计以及今后从事实际工作奠定初步基础。
2. 进一步巩固和加深学生所学的“荷载与结构设计方法”、“混凝土结构基本原理”、“混凝土与砌体结构设计”等课程的理论知识，复习巩固加深所学的极限状态设计理论、受压构件和单厂结构等章节的等理论知识。
培养学生荷载组合、设计计算、工程绘图、文献查阅、运用标准与规范、报告撰写等基本技能。
3. 培养学生实践动手能力、独立分析问题和解决工程实际问题的能力。
4. 培养学生创新意识、严肃认真的治学态度和理论联系实际的工作作风。
三、设计资料（1）平、剖面图：该车间为双跨等高无天窗厂房，跨度18m, 柱距为6m，车间总长为60m。
厂房的平、剖面图如图所示。
（2）不考虑地震作用，设计使用年限50年。
（3）吊车：根据生产工艺要求，车间内设有两台15/5t天桥式软钩吊车，吊车工作级别为A5级，吊车轨顶标高+9.60m，柱顶标高12.3m。
（4）风荷载：基本风压（50年）如表。
（5）雪荷载：基本雪压（50年）标准值为0.25 kN/㎡。
（6）工程地质及水文条件：地形平坦，地表以下0.8米内为杂填土，其下为e及I L均小于0.85的粘性土，其承载力特征值f a=200kN/m2，土质均匀，地下水位在天然地表下5.00m，且无侵蚀性；该地区为非地震区。
（7）建筑构造1）屋面：改性沥青防水层0.4kN/m220厚1:2.5水泥砂浆找平层0.4kN/m280厚泡沫混凝土保温层0.6kN/m2冷底子油一道、热沥青二道0.05kN/m2水泥砂浆找平层15厚0.3kN/m22）墙体：370mm厚长江淤泥烧结多空砖砌筑；10kN/m33）地面：室内混凝土地面，室内外高差150mm。
单层工业厂房课程设计任务书

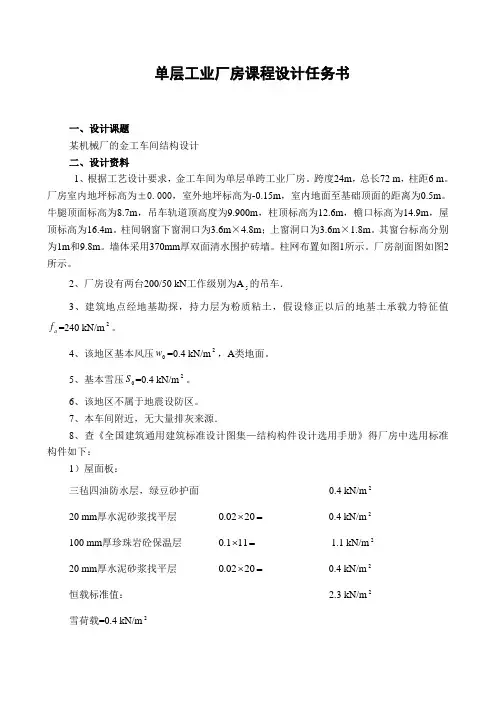

单层工业厂房课程设计任务书一、设计课题某机械厂的金工车间结构设计 二、设计资料1、根据工艺设计要求，金工车间为单层单跨工业厂房。
跨度24m ，总长72 m ，柱距6 m 。
厂房室内地坪标高为±0.000，室外地坪标高为-0.15m ，室内地面至基础顶面的距离为0.5m 。
牛腿顶面标高为8.7m ，吊车轨道顶高度为9.900m ，柱顶标高为12.6m ，檐口标高为14.9m ，屋顶标高为16.4m 。
柱间钢窗下窗洞口为3.6m ×4.8m ；上窗洞口为3.6m ×1.8m 。
其窗台标高分别为1m 和9.8m 。
墙体采用370mm 厚双面清水围护砖墙。
柱网布置如图1所示。
厂房剖面图如图2所示。
2、厂房设有两台200/50 kN 工作级别为A 5的吊车．3、建筑地点经地基勘探，持力层为粉质粘土，假设修正以后的地基土承载力特征值a f =240 kN/m 2。
4、该地区基本风压0w =0.4 kN/m 2，A 类地面。
5、基本雪压0S =0.4 kN/m 2。
6、该地区不属于地震设防区。
7、本车间附近，无大量排灰来源．8、查《全国建筑通用建筑标准设计图集—结构构件设计选用手册》得厂房中选用标准构件如下：1）屋面板：三毡四油防水层，绿豆砂护面 0.4 kN/m 2 20 mm 厚水泥砂浆找平层 =⨯2002.0 0.4 kN/m 2 100 mm 厚珍珠岩砼保温层 =⨯111.0 1.1 kN/m 2 20 mm 厚水泥砂浆找平层 =⨯2002.0 0.4 kN/m 2 恒载标准值： 2.3 kN/m 2 雪荷载=0.4 kN/m 2活荷载标准值：0.7 kN/m2屋面板选用：1.5 m 6 m预应力钢筋砼屋面板（卷材防水）G410（一），型号：YWB-3Ⅱ，构件自重（包括灌缝）：1.4 kN/m2。
2）屋架：屋面板以上恒载标准值=2.3 kN/m2屋面板自重（包括灌缝）=1.4 kN/m2外恒载标准值：3.7 kN/m2活荷载标准值取值：0.7 kN/m2屋架选用：24米跨预应力钢筋砼折线型屋架G415（三），型号：YWJA—24—2C，自重：109 kN/榀。
课程设计任务书(工业厂房)
课程设计任务书(工业厂房)任务书,课程大纲房屋建筑学课程设计任务书（三）陇东学院土木工程学院任务书,课程大纲房屋建筑学课程设计任务书（三）某单层工业厂房设计任务书1 设计题目单层工业厂房设计2 设计目的本设计通过绘制单层工业厂房建筑施工图使学生掌握单层工业厂房柱网的布置方法、学会如何选定柱顶和轨顶标高，系统掌握单层工业厂房定位轴线的标定方法，并检查学生学习《房屋建筑学》知识的深度，培养学生综合运用知识的能力，进一步熟悉各构件的相对关系，加深对单层工业建筑的理解，提高绘图能力和绘图技巧。
3 设计条件3.1 工艺流程根据某机械加工及装配车间的生产工艺流程平面图进行设计，见下图所示。
3.2 厂房规模和起重设备参数1）机械加工车间由两个18m纵跨、一个24m垂直跨组成，柱距为6m，长度为75m。
2）两纵跨各有一台10吨吊车，垂直跨有一台30吨吊车；轨定标高分别为7.2m、9.0m，中级工作制吊车。
3）根据采光要求，等高平行跨、垂直跨均设天窗，天窗跨度为6m，侧面设侧窗（包括高侧窗）。
4）纵跨中间、纵横跨相交处各设变形缝一道。
3.3 工艺对建筑的要求1）不考虑设备基础。
2）装配工段部件较大，要求设置通行4吨载重汽车的门洞（最大产品高度1.7m），加工段设置电瓶车或轻型卡车的门即可，山墙要求设置可通行一般载重汽车的门。
3）生产加工车间在生产过程中无侵蚀性液体对建筑物墙、地面的特殊要求。
4）厂房内设磨刀间、工具室、中间库房、电工房。
5）在厂房两侧外墙大门附近，可设盥洗台，供工人清洗之用。
1任务书,课程大纲3.5 中级工作制吊车参数：10t吊车轨顶至柱顶高度为2.1m。
20t/5t吊车轨顶至柱顶高度为2.4m。
30t吊车轨顶至柱顶高度为3.0m。
3.6 气象、地质、水文资料1）常年主导风向（自定）2）降雨强度：55mm/小时3）基本风压：0.3KN/m2 4）基本雪压：0.15 KN/m2 5）地下水质：无侵蚀性6）冻土深度：0.8m 7）该地基土为湿陷性黄土4 设计内容及深度因时间有限，设计图纸只能部分达到施工图深度。
单层工业厂房课程设计---任务书2013级
单层工业厂房设计学生姓名学号教学院系土木工程与建筑学院专业年级土木工程2013级指导教师邓夕胜职称副教授单位土木工程与建筑学院一、设计题目单层工业厂房排架结构设计二、设计目的通过单层厂房排架结构设计，建立厂房整体设计概念，掌握排架结构构件的设计计算过程，可达到以下目的：1．熟悉单层工业厂房的组成、结构布置和构件选型的方法；2．理解单层工业厂房排架结构设计实际工作和计算简图的抽象概念；3．掌握厂房荷载的种类、性质、传递路径和计算方法；4．掌握排架结构的内力计算方法；5．掌握排架柱的内力组合方法；6．掌握偏心受压柱的截面设计及构造；7．了解并熟悉单层单跨工业厂房的构件连接及有关构造要求；8．熟悉钢筋混凝土结构施工图的表达和制图规定，掌握绘制结构施工图的基本技能。
三、设计资料1．建筑地点：南充市。
2．地质条件：场地土组成情况见表1-1；地下水位-4.50m。
3．气象条件：按《建筑结构荷载规范》（GB50009—2012）执行。
地面粗糙度为B类。
4．建筑平面：车间长度6.00×8=48m，跨度见图1-2。
5．建筑剖面：见图1-1，室内混凝土地面，室内外高差0.150m，基础顶面至室外地坪距离为1000mm（图中未标注）。
6．吊车设置：中级工作制电动桥式吊车，设置情况、轨顶标高见表1-2。
7．结构类型：钢筋混凝土排架结构，钢筋混凝土独立基础。
8. 材料选择：结合自己的题目选择合适的材料。
9．墙体做法：370mm厚，内外清水墙。
10．屋面做法：三毡四油防水层（0.35kN/m2）；20mm厚1：3水泥砂浆找平层（20kN/m3）；250mm厚水泥珍珠岩制品保温层（3.5kN/m3）；一毡二油隔气层（0.05kN/m2）；20mm厚1：2水泥砂浆找平层（20kN/m3）；预应力钢筋混凝土大型屋面板（见第11项）。
11．屋盖构件计算参数：预应力钢筋混凝土大型屋面板：板宽1.5m，板长6m，自重标准值1.50kN/ m2；预应力混凝土嵌板：板宽0.9m，板长6m，自重标准值1.80kN/ m2；混凝土天沟板：板宽0.58m，板长6m，自重标准值2.10kN/ m2；跨度18m轻型钢屋架自重0.9吨；跨度21m轻型钢屋架自重1.3吨；跨度24m轻型钢屋架自重1.7吨。
单层厂房课程设计任务书
单层工业厂房课程设计任务书指导教师：杨东全高洪波班级：土本2009级（三班）海南大学土木建筑工程学院土木工程系单层工业厂房课程设计任务书一、设计资料1．工程名称：装配车间。
2．建设地点：×××市郊区。
3．建设场地：地形平坦，地表以下0.8米内为杂填土，其下为e及I L均小于0.85的粘性土，其承载力特征值f=250kN/m2，土质均匀，地ak下水位在天然地表下5.00 m，且无侵蚀性。
4．根据工艺要求，厂房主要参数如下：1）单层双跨钢筋混凝土装配车间，跨度按编号顺序选用，长54米，柱距6米，无天窗。
2）车间每跨内设有两台20/5t吊车，吊车工作级别为A5，轨顶标高10.2米，柱顶标高13.2米。
吊车参数见课本P436附录12。
檐口标高14.20m，屋顶标高15.20m6．构件选用7．建筑构造1）墙体：围护墙为240mm厚面粉刷墙，自重5.24kN/m2，采用钢门窗（按0.45kN/m2计），窗宽为4000mm，窗高为6600mm，围护墙直接支撑于基础梁；基础梁截面高度为450mm。
2）屋面：卷材防水屋面，做法如下：3）柱：工字形截面钢筋混凝土柱，钢筋：HPB235级、HRB335级、HRB400级各种直径的钢筋，混凝土C30或C25。
根据刚度要求尺寸初估为：边柱：上柱：b×h=500mm×500mm下柱：b f×h×b×h f=500mm×1000mm×100mm×150mm 中柱：上柱：b×h=500mm×700mm下柱：b f×h×b×h f=500mm×1300mm×100mm×150mm 各题目可根据具体情况进行调整。
（4）地面：素混凝土地面，室内外高差为150mm。
（5）基础：台阶形或锥形带杯口的钢筋混凝土柱下独立基础，混凝土采用C20，钢筋用HPB235级或HRB335级。
单厂课程设计任务书
单层厂房结构课程设计任务书一、设计题目：某金属装配车间双跨等高厂房结构设计二、设计内容：1．计算排架所受的各项荷载。
2．计算各种荷载作用下的排架内力（对于吊车荷载不考虑厂房的空间作用）。
3．柱及牛腿设计，柱下独立基础设计。
4．绘施工图：柱模板图和配筋图，基础模板图和配筋图。
**要求完成一根中柱或一根边柱的设计和相应柱下独立基础设计。
三、设计资料：学生一人一题: 每位学生（按学号）所对应的的设计参数见附表-1和附表-21．某金属装配车间为两跨厂房，跨度均为Lm。
厂房总长54m 柱距为6m。
厂房剖面如附图所示。
2．厂房每跨内设两台吊车，A4级工作制，吊车的有关参数见表(附表-2吊车参数表)。
3．建设地点为某城市（基本雪压0.35KN/m2，基本风压0.55KN/㎡）冻结深度0.3m）。
4．厂区自然地坪下0.8m为回填土。
回填土的下层8m为均匀粘性土，地基承载力特征值f a=220kpa，土的天然重度为17.5KN/m3,土质分布均匀。
下层为粗砂土, 地基承载力特征值f a=350kpa。
地下水位-5.5m。
5．厂房标准构件选用及荷载标准值（1）屋架采用预应力折线形屋架，屋架自重标准值：21m跨95KN/每榀，24m跨109KN/每榀（均包括支撑自重）。
（2）吊车梁选用钢筋混凝土等截面吊车梁，梁高900㎜，自重标准值39KN/根，轨道及零件自重0.8KN/m，轨道及垫层构造高度200mm。
（3）天窗采用矩形纵向天窗，每榀天窗架每侧传给屋架的竖向荷载为34KN（包括自重，侧板，窗扇支撑等自重）（4）天沟板自重标准值为2.02KN/m。
（5）围护墙采用240mm厚面粉刷墙，自重5.24KN/㎡。
钢窗：自重0.45KN/㎡，窗宽4.0m，窗高见剖面图（见附图）。
维护墙直接支撑于基础梁上，基础梁截面为240×450mm。
基础梁自重2.7KN/m。
6．材料：混凝土强度等级和钢筋级别的选择由学生自己确定。
华南理工单层厂房课程设计任务书
单层工业厂房课程设计任务书华南理工大学土木工程学院土木工程系2014.1一．设计任务（不考虑抗震设计）设计某厂金工车间的等高排架。
该金工车间平、立面布置如图1所示。
柱距除端部为5.5m外，其余均为6m，跨度18m＋18m；每跨设有两台吊车，吊车工作制级别为A5级，轨顶标高为8.40 m，吊车起重量左右跨相同，具体见表1。
外墙无连系梁，墙厚240mm，每开间侧窗面积24m2，钢窗，无天窗。
荷载分组如表1荷载分组表1屋面做法：二．设计时间：1.5周三．设计内容1．确定计算简图，初定柱型及截面尺寸；2．荷载计算：（1）屋面永久荷载（包括屋面构造层重、天沟板自重及灌缝）；（2）屋架自重（包括支撑重，屋架自重作用点在厂房纵向定位轴线内侧150mm处）；（3）吊车梁自重、钢轨与吊车梁连结装置自重；（4）吊车荷载；（5）风荷载；（6）屋面活荷载及雪荷载。
3．内力计算：按剪力分配法计算，可考虑空间作用。
（切记内力按标准值计算）4．内力组合：确定柱控制截面和最不利荷载组合，进行内力组合；5．排架柱设计：截面设计、吊装运输阶段承载力验算、裂缝宽度验算及配筋构造；6．牛腿设计：确定牛腿尺寸、承载力计算及配筋构造；7．基础设计：确定基础底面尺寸、高度及配筋构造。
8．绘制结构施工图（1）柱、基础平面布置图；（2）柱施工图（柱模板图、柱配筋图）；（3）基础配筋图。
9．A1或A2加长图纸1张、计算书1份。
四．设计要求1．荷载计算与内力计算完成后，须经指导老师审查后方可进行内力组合；内力组合完成后须经指导老师审查后方可进行排架柱、牛腿及基础的设计；2．图面布置合理，表达正确，字体工整，图面整洁；3．设计计算书要求有条理，书写应当整洁、正确无误；4．设计期间应在教室进行，并要求在规定的时间完成。
五．设计参考资料1．吊车起重量及其数据见表2。
（北京起重运输机械研究所吊车技术规格）2．地质资料见表3。
地质资料表33．预应力混凝土屋面板、混凝土嵌板及天沟板选用图集见表4。
单层工业厂房课程设计任务书
单层工业厂房课程设计任务书一、题目单层工业厂房排架结构设计（设计号：W D H ）。
二、设计资料某单层工业厂房＊＊车间，根据工艺要求采用单跨布置（附属用房另建，本设计不考虑）。
车间总长96m 、柱跨6m 、跨度24m ，不设天窗。
吊车设置见设计号。
外围墙体为240mm 砖墙，采用MU10烧结多孔砖、M5混合砂浆砌筑。
纵向墙上每柱间设置上下层窗户：上层窗口尺寸（宽＊高）＝4000＊1800mm ，窗洞顶标高处为柱顶以下250mm 处；下层窗尺寸(宽＊高）＝4000＊4800mm ，窗台标高为1.000m 处。
两山墙处设置6m 柱距的钢筋混凝土抗风柱，每山墙处有两处钢木大门，洞口尺寸为（宽＊高）＝3600＊4200mm （集中设置中间抗风柱两侧对称布置）。
该车间所在场地由地质勘查报告提供的资料为：厂区地势平坦，地面（标高为－0.300m ）以下0.8m 为填土层，再往下约为0.4m 厚的耕植土，再往下为粉质粘土层，厚度超过6m ，其地基承载力特征值2/200m kN f ak =，可作为持力层；再往下为碎石层。
地下水位约为－7.0m ，无侵蚀性；该地区为非地震区。
场区气象资料有关参数（如基本风压、地面粗糙度为B 类等）按附表1设计号中数据取用；基本雪压20/3.0m kN s =。
三、设计内容1． 按指导教师给定的设计号（附表1）进行设计；吊车参数由附表2取用。
附表1 设计基本参数附表2 24m 跨中级工作制桥式吊车主要参数注：（1）设计号由以上三项组合而成，例如：当设计号为W2D2H2时，所取数据为35.00=w 2/m kN ，地面粗糙度为B 类，吊车为1台10t 吊车和1台15/3t 吊车，柱顶标高为＋12.2m ；（2）室内地坪设计标高为 0.000，室外地坪设计标高为－0.300m ；（3）厂区无积灰荷载，屋面检修活荷载标准值为0.52/m kN ，雪荷载为0.32/m kN 。
2． 进行1榀横向平面排架结构的设计计算及抗风柱计算，编制设计计算书。
单层工业厂房课程设计任务书
《单层工业厂房》课程设计任务书专业:班级：姓名：学号：一、设计题目单层工业厂房课程设计二、主要内容1．完成结构选型及结构布置；2．编制荷载、内力计算说明书；3．内力计算到基础顶面即可，基础设计不作要求；4．柱（中柱或边柱）配筋计算；5．柱（中柱或边柱）牛腿尺寸确定和配筋计算；6．根据计算结果绘制排架柱（中柱或边柱）结构施工图（模板图、配筋图）。
三、使用的原始资料(数据)及设计技术要求：1．建筑地点：××市郊区2．某单层单跨钢筋混凝土装配车间跨度18米，长66米，柱距6米。
3．内设两台A5级桥式吊车，吊车吨位及轨顶标高见设计分组。
厂房室内地坪标高为±0.000m，室外地坪标高为－0.300m，基础顶面至室内地面距离自行确定。
4．自然条件：基本风压、基本雪压取值等均根据工程地点查阅相关设计规范确定。
地面粗糙度类别为B类；无抗震设防要求。
5．屋面做法：二毡三油坊水层上铺小豆石（0.35kN/m2）20mm厚水泥砂浆找平层（0.4 kN/m2）100mm厚加气混凝土保温层（0.60 kN/m2）冷底子油一道、热沥青二道（0.05 kN/m2）预应力屋面板（自重查相关图集）6．厂房中标准构件选用情况：a．屋面板采用G410标准图集中的预应力大型混凝土屋面板，自重标准值为 1.4 kN/m2；b．天沟板采用G410标准图集中的TGB68-1沟板，自重标准值为1.91 kN/m2；c．屋盖支撑自重0.05 kN/m2；（沿水平方向）d．吊车梁采用G323标准图集中钢筋混凝土吊车梁，梁高为1200mm，自重标准值39.5 kN/根；轨道及零件自重0.8 kN/m，轨道高度取0.2m；e．屋架采用G415标准图集中预应力钢筋混凝土折线型屋架，自重69.0 kN/榀，屋架底部至顶部高度为2950mm，屋架在檐口处高度为1650mm。
7．材料选用：a．混凝土：C30；b．钢筋：主要受力钢筋为HRB335钢筋，构造钢筋为HPB235钢筋直径d<12mm时用HPB235钢筋；d 12mm时用HRB335钢筋8．设计分组四、进度安排周一：荷载计算周二：排架内力计算周三：内力组合周四：柱截面设计周五～日：完成相关施工图五、完成后应上交的材料1．计算说明书1份；2．排架柱（中柱或边柱）结构施工图（模板图、配筋图）。
单层工业厂房课程设计任务书及设计
课程设计任务书题目金工车间双跨等高厂房设计学院(部)建筑工程学院专业土木工程班级学生姓名学号月日至月日共周指导教师(签字)系主任(签字)2017年05月02日（1）屋面：采用卷材防水屋面；（2）墙体：240mm厚实心黏土砖砌筑；（3）地面：屋内混凝土地面，室内外高差150mm。
三、设计完成后提交的文件和图表1．计算说明书部分计算说明书包括：目录、正文、小结、参考文献等。
其中正文包括：结构布置；标准构件的选用、排架的内力分析；柱、牛腿的设计；基础的设计。
设计中结构计算理论、方法、步骤、数据、表格及构件的截面设计要正确、完整。
2．图纸部分（1张一号图或2张二号图）（1）结构布置图（屋架、屋面板、屋盖支撑、吊车梁、柱及柱间支撑、墙体布置）；（2）柱施工图（柱模板图，柱配筋图）；（3）基础施工图（基础平面布置图及配筋图）。
四、进程安排设计内容时间(共2周)构件的选型及结构布置 2.0天排架结构计算 6.0天基础设计 2.0天绘制结构设计施工图 3.0天机动 1.0天五、主要参考资料主要参考资料1.中华人民共和国国家标准.GB50009-2012,建筑结构荷载规范[S]，北京：中国建筑工业出版社,20012.2.中华人民共和国国家标准.GB50010-2010,混凝土结构设计规范[S]，北京：中国建筑工业出版社,2010.3.中华人民共和国国家标准.GB50003-2011,砌体结构设计规范[S]，北京：中国建筑工业出版社,2011.4.中华人民共和国国家标准.GB50007-2011,建筑地基基础设计规范[S]，北京：中国建筑工业出版社,2011.5.中华人民共和国国家标准.GB\T50001-2010，房屋建筑制图统一标准，北京：中国建筑工业出版社,2010.6.东南大学、天津大学、同济大学合编，混凝土结构（上、中册）.北京：中国建筑工业出版社，2011.7.白国良、王毅红，混凝土结构设计武汉：武汉理工大学出版社，2010.8.建筑构造通用图集88JX系列9.陕西省有关标准图及有关教材等学生课程设计参数安排学号跨度吊车吨位轨顶标高备注124*2415/3t9.9m224*2415/3t9.9m324*2415/3t9.9m424*2415/3t9.9m524*2415/3t9.9m624*2415/3t9.9m724*2420/5t9.9m824*2420/5t9.9m924*2420/5t9.9m1024*2420/5t9.9m1124*2420/5t9.9m1224*2420/5t9.9m1318*1815/3t9.6m1418*1815/3t9.6m1518*1815/3t9.6m1618*1815/3t9.6m1718*1815/3t9.6m1818*1815/3t9.6m1918*1815/3t9.9m2018*1815/3t9.9m2118*1815/3t9.9m2218*1815/3t9.9m2318*1815/3t9.9m2418*1815/3t9.9m2518*1820/5t9.6m2618*1820/5t9.6m2718*1820/5t9.6m2818*1820/5t9.6m2918*1820/5t9.6m3018*1820/5t9.6m3118*1820/5t9.9m3218*1820/5t9.9m3318*1820/5t9.9m3418*1820/5t9.9m3518*1820/5t9.9m3618*1820/5t9.9m单层工业厂房课程设计指导一基本数据1、标准构件见标准图（无标准图时，可按以下构件采用）(1)屋面板G4I0(一)1.5*6.0YWB-2YWB-2SA 板重1.17t(2)天沟板G410(三)TGB-77-1板重1.21t(3)嵌板G410(二)KWB-1KWB-2KWB-1S KWB-2S 宽度890（900）板重 1.03t(4)屋架CG416(一)18m YWJA-18-1a 重 5.69t （用于端部）YWJA-18-2a 重 5.55t中部高度2800mm 端部高度1700mm21mYWJA-21-1a 重 6.76t （用于端部）YWJA-21-2a 重7.07t中部高度3100mm 端部高度1700mm24m YWJA-24-1a 重8.6t （用于端部）YWJA-24-2a 重8.6t 中部高度3400mm 端部高度1700mm(5)支撑上水平SC1SC2系杆LG HG 垂直CC（6）吊车梁15/3DLZ-6A DLZ-6B 截面高度1200mm 重2.66t 20/5DLZ-6A DLZ-6B 截面高度1200mm 重2.92t（7）吊车高度15/3H=2124mm 20/5H=2136mm2、荷载(1)屋面活荷载2/7.0m kN （2）支撑2/5.0m kN （3）吊车配件mkN /8.0二计算步骤1、结构平面布置（1）屋面结构平面布置（2）基础平面布置2、柱尺寸确定（1）柱高度的确定（2）柱截面尺寸确定（3）牛腿尺寸确定3、荷载计算（1）永久荷载计算（2）屋面活荷载计算（3）吊车荷载计算（4）风荷载计算4、分项荷载下控制截面内力计算（1）永久荷载作用下的内力计算（2）活载作用下内力计算（3）吊车荷载作用下的内力计算（4）风荷载作用下内力计算5、内力组合列表进行6、柱配筋计算（1）柱配筋计算（2）牛腿设计计算7、基础设计（1）基础埋深确定和地基承载力特征值确定（2）基础尺寸确定1)基础底面积的确定2)基础其它尺寸确定和冲切验算（3）基础配筋计算三绘图目录1单层工业厂房结构设计任务书 (1)1.1设计题目 (1)1.2设计任务 (1)1.3设计内容 (1)1.4设计资料 (1)2.单层厂房结构设计 (4)2.1屋面结构 (4)2.1.1屋面结构 (4)2.1.2排架柱及基础材料选用情况 (5)2.1.3梁柱的结构布置 (7)2.1.4基础平面布置 (9)2.2排架结构计算 (10)2.2.1计算简图及柱的计算参数 (10)2.2.2荷载计算 (10)2.2.3内力分析 (13)2.2.4最不利内力组合 (24)2.3排架柱的设计 (31)2.3.1A(C)柱 (31)2.3.2B柱 (42)2.4基础设计 (44)2.4.1A(C)柱 (44)2.4.2B柱 (49)3施工图 (54)3.1结构布置图 (54)3.2柱施工图 (54)3.3基础施工图 (54)4参考文献 (55)单层工业厂房结构设计1单层工业厂房结构设计任务书1.1设计题目装配车间双跨等高厂房.1.2设计任务1.2.1单层厂房结构布置.1.2.2选用标准构件.1.2.3排架柱及柱下基础设计.1.3设计内容1.3.1确定上、下柱的高度及截面尺寸.1.3.2选用屋面板，天窗架，屋架，基础梁，吊车梁及轨道车接件.1.3.3计算排架所承受的各项荷载.1.3.4计算各种荷载作用下排架的内力.1.3.5柱及牛腿的设计，柱下单独基础设计.1.3.6绘制施工图⑴结构布置图（屋架，天窗架，屋面板，屋盖支撑布置，吊车梁，柱及柱间支撑，墙体布置）.⑵基础施工图（基础平面图及配筋图）.⑶柱施工图（柱模板图，柱配筋图）.1.4设计资料1.4.1某车间该车间为双跨等高有天窗厂房，柱距为6m，车间总长为120m，中间设有一道伸缩缝，厂房跨为l（见表1-1），剖面如图1-1所示。
单层工业厂房结构课程设计任务书
四、设计要求
1．结构计算书：计算正确、步骤详细、书写清楚，并 必须用钢笔抄写。
2．施工图：可用铅笔绘图或计算机绘图，要求图面布 局匀称、比例适当、 线条粗细分明、整洁美观，
标 注及说明用仿宋体书写，严格按照建筑制图标准作 图。标注齐全、构造合理、符合国家及行业的标准 规范，能很好地表达设计意图，并与计算书一致
最新版本标准图集的查阅可登陆“国家建筑设计标准网”（ ）。
宁波大学建筑工程与环境学院 工程 混凝土结构课程设计 名称
专业 土木工程 班学号
学生
指导教师
校核
成绩
（图名） 图别
图号 日期
计算书要求
格式:包括封面,目录,正文。
正文内容 1.工程概况(设计资料) 2.平、立和剖面设计 3.结构布置和构件选型
预应力混凝土折线型屋架
G415-1
后张法预应力混凝土吊车梁
G426
单层工业厂房钢筋混凝土柱
G335
柱间支撑
G336
钢筋混凝土抗风柱
SG334
钢筋混凝土基础梁
G320
钢筋混凝土连系梁
G321
吊车轨道联结及车挡
G325
吊车梁走道板
G337
建筑物抗震构造详图（单层工业厂房）G329-3
单层工业厂房设计选用（上下册） G118
合值系数ψc=0.6；基本雪压S0=0.3kN/ m2 ， 组合 值系数ψc=0.6 。
4. 地质条件：基础持力层为粉土，粘粒含量ρc=0.8，地基承载 力特征值fak=200kN/m2，埋深大于-1.8m，基底以 上土的加权平均重度γm=17kN/m3，基底以下土 的重度γ=18kN/m3。
5.抗震设防烈度：6度
8
单层工业厂房课程设计任务书
混凝土单层工业厂房课程设计任务书工程名称 ××厂装配车间设计资料1、（一）某单层单跨钢筋混凝土装配车间跨度21米，长54米，柱距6米； 车间内设有两台200kN/50kN 中级工作制吊车，轨顶标高11.2米，柱顶标高13.4米）。
吊车规格如下表：吊车规格表（二）单跨单层钢筋混凝土厂房，厂房总长66m ，跨度27m ，柱距6m ，设有20/5t 、10t 各一台中级工作级别吊车，轨顶标高+10.1m 。
（三）单跨单层钢筋混凝土厂房，厂房总长66m ，跨度24m ，柱距6 m ，设有10t 两台中级工作级别吊车，轨顶标高+12.0m 。
2、建筑地点：××市郊区3、地质条件：（一）场地地面以下0.8内为填土，填土下层4.8m 内为粉质粘土，地基承载力特征值为240kN/m2，地下水位为-5.5m 。
基本风压20/35.0m kN W =，基本雪压20/25.0m kN S =。
屋面活荷载为0.5kN/m2。
（二）基本情况同（一），其中20/30.0m kN W =，20/20.0m kN S =。
4、厂房中标准构件选用情况：a 屋面板采用G410标准图集中的预应力大型混凝土屋面板，自重标准值为1.4 kN/m2；b 天沟板采用G410标准图集中的JGB77-1沟板，自重标准值为3.02 kN/m ；（包括积水重）c 天窗架采用G316，其传给屋架的自重标准值为26.2 kN ；d 屋盖支撑自重0.05 kN/m2；（沿水平方向）e 吊车梁采用G425标准图集中预应力混凝土吊车梁，梁高1200mm ，自重标准值44.2 kN/根，轨道及零件自重1 kN/m ，轨道及垫层构造高度200mm ；f 屋架采用G415标准图集中预应力钢筋混凝土折线型屋架，自重60.5 kN/榀g 排架柱及过梁、连系梁自定。
设计要求：1、完成结构选型及结构布置；2、编制荷载、内力计算说明书（不考虑抗震）；3、进行单榀排架柱内力计算，基础设计和牛腿设计。
单层工业厂房设计任务书
单层工业厂房设计任务书单层工业厂房设计任务书一、设计背景和任务目标随着经济社会的发展，人们对于工业厂房设计的需求也越来越高。
而本次设计任务是设计一座单层工业厂房，以满足现代工业生产的需求和要求。
本次设计任务的目标是设计一座结构稳定、功能齐全、安全节能的单层工业厂房。
该工业厂房将用于制造、加工或仓储各类产品，包括但不限于机械设备、汽车零部件、电子元器件等。
二、设计内容和要求1. 用地要求：a. 厂房用地面积不少于5000平方米，且具备工业建设用地手续；b. 厂房所处位置交通便利，具备货物运输、人员疏散等需求。
2. 厂房设计要求：a. 厂房建筑总体平面布局合理，包括生产车间、办公区、仓储区、员工休息区等功能区的划分；b. 厂房结构稳定可靠，能够承受地震、风压等自然灾害；c. 厂房外立面设计简洁大方，体现现代化工业风格；d. 厂房内部设施完善，满足工艺流程和生产要求；e. 厂房配套设备选择合理，包括供电、供水、通风等设备；f. 厂房安全设施完备，包括消防系统、安全疏散通道等；g. 厂房节能环保，采用新能源、节能材料等；h. 厂房施工周期和造价控制合理，符合设计方案和预算要求。
3. 设计交付要求：a. 提供厂房全套设计图纸，包括平面图、立面图、剖面图等；b. 提供厂房设计报告，包括设计理念、结构计算、设备选型等内容；c. 提供厂房施工图纸和技术指导，确保设计方案能够顺利施工；d. 提供厂房完工验收报告，确保设计方案符合规范和要求。
三、设计进度和质量控制根据本设计任务的要求和目标，设计进度和质量控制将分为以下几个阶段：1. 研究阶段：a. 收集和分析已建工业厂房的资料，研究行业标准和规范；b. 针对本次设计任务的特点和要求，确定设计思路和方案。
2. 方案设计阶段：a. 根据研究阶段的成果，制定厂房的总体平面布局和结构方案；b. 选择和配置相应的设备，确定厂房内部的功能区划分。
3. 施工图设计阶段：a. 根据方案设计阶段的成果，制定详细的施工图纸；b. 结合施工方的意见，进行相应的调整和优化。
钢混-单层厂房课程设计任务书(改)
单层工业厂房结构设计任务书一、 设计资料：1. 工程名称：某厂金工装配车间 ，跨度为15m （或12m 或18m ），柱距为6m （或12m ），车间总长度为60m或66m 。
2. 工程说明：⑴. 建筑剖面图见附图。
⑵. 结构形式为单层双跨等高装配式钢筋混凝土结构，围护墙采用370mm 厚双面清水墙。
⑶. 起重设备：车间每跨均设有二台10KN 中级工作制电动单钩桥式吊车（参数见书附表16-1） 3. 建筑地点：哈尔滨。
（自然条件见设计内容及要求）4. 地质条件：地基为均匀粉质粘土，不做地基变形验算，冻层深度为1.9m ，地基承载力标准特征值为2/180m KN f ak 。
设室内地面至基础顶面的距离为0.5m 。
5. 厂房中拟选用的标准构件：⑴. 屋面板采用G410（一）1.5×6m (厚250mm )预应力大型屋面板,包括灌缝在内板重标准值为1.4KN/m 2。
⑵. 跨度为15米和18米的屋架选用95G415预应力钢筋混凝土折线形屋架，每榀屋架自重标准值为： 跨度15m ：48.6KN 跨度18m ：68.2KN 。
屋架梁端部高度为1米，梁跨中高度为1.8米。
跨度为12米的屋架选用CG315预应力混凝土组合式屋架，每榀屋架自重标准值为：30.4KN 。
屋架梁端部高度为0.9米，梁跨中高度为1.6米。
⑶. 吊车梁选用G425预应力混凝土吊车梁，梁高1200mm ，每根吊车梁自重标准值为44.2KN ,轨道及零件重0.8KN/m 2。
吊车梁轴心线与上柱外边缘线间距为750mm 。
6.材料：柱： 混凝土：C30~C50 （C30 C35 C40）；钢 筋：纵向钢筋HRB335或HRB400，箍筋HPB235； 基础：混凝土：C25，垫层可以C10; 钢筋：HPB235。
二. 设计内容及要求：1. 确定计算简图(按剪力分配法计算)2. 荷载计算 包括:(1)恒载(屋面结构重,柱自重,吊车梁及轨道重,以及墙重等).(2)屋面活载标准值按0.5KN/m 2。
建筑单层厂房任务书与指导书
10
1
2
3
4
5
5
6
16/3.2
8
9
10
11
12
13
14
20/5
15
16
17
18
19
20
21
单层单跨工业厂房课程设计题号(跨度18m,吊车1台)
轨顶标高(m) 8.7
9.3
9.9
10.5 11.1 11.7 12.3
吊车吨位Q(t)
10
22
23
24
25
26
27
28
16/3.2 20/5
29
30
31
32
五、参。 考资料
1．混凝土结构及砌体结构（教材） 2．建筑结构荷载规范 （GB50009-2001） 3．建筑地基基础设计规范（GB50007-2002） 4．混凝土结构设计规范 （GB50010-2002） 5．标准图集
5．标准图集
预应力折线型屋架 预应力混凝土吊车梁 钢筋混凝土基础梁 1.5×6m预应力混凝土屋面板
三、 设计任务
1. 厂房建筑平面、 立面和剖面设计 ； 2. 结构布置和构件选型（屋架、屋面板、天沟板、嵌板、吊车
梁、连系梁、基础梁、支撑、抗风柱）； 3. 排架柱设计：内容包括计算简图、荷载计算、内力分析、内
力组合、截面设计（上柱截面、下柱截面、牛腿、预埋件） 、 柱子吊装验算； 4. 基础设计：内容包括构造尺寸、地基计算（确定底板面积） 、 抗冲切计算（确定基础高度） 、底板配筋； 5. 编写结构计算书：内容包括构件选型依据、排架柱计算设计 过程、基础计算设计过程； 6. 绘制施工图：内容包括建筑平面、 立面和剖面图；屋盖结构 平面布置图（屋面板、屋架、屋盖支撑）；柱、吊车梁、柱 间支撑平面布置图；基础、基础梁平面布置图；排架柱模板 图、配筋图；柱下单独基础模板图、配筋图；预制构件汇总 表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单层厂房课程设计任务书
一、设计题目：金工车间双跨等跨等高厂房 二、设计任务：
1．单层厂房结构布置； 2．标准构件选择；
3．排架柱以及柱下基础设计。
三、设计内容：
1．确定纵、横向定位轴线，上、下柱的高度以及截面尺寸；
2．选用屋面板、天窗架、屋架、基础梁、吊车梁以及轨道连接件； 3．计算排架所承受的各项荷载；
4．计算排架在各种荷载作用下的内力； 5．柱及牛腿设计，柱下独立基础设计； 6．绘制施工图：
（1）结构布置图：屋架、天窗架、屋面板、屋盖支撑布置；吊车梁、柱及
柱间支撑、墙体布置；
（2）基础施工图：基础平面布置图、基础模板及底板配筋图； （3）柱施工图：柱模板图、柱配筋图。
四、设计条件：
1．厂房建设地点为长春市，冻深-1.65m ，地基土为均匀粘性土，承载力特征值2/220m kN f a ，基本风压2/65.0m kN ，基本雪压2/35.0m kN ，不考虑地震设防。
2．厂房总长度120m ，柱距6m ，每跨设两台中级工作制的软钩桥式吊车，吊车有关数据见表1，学生承担的题号见表2。
（注：吊车顶面至屋架下弦底面间净空尺寸取300mm ） 3．厂房剖面如图：
五、结构做法以及荷载资料
1．屋面：采用卷材防水，做法如下：
4㎜厚APP防水（2
kN）
.0m
/
04
20mm厚水泥沙浆找平层
60mm厚苯板保温层
2mm厚APP隔气层（2
kN）
.0m
/
02
20mm厚水泥沙浆找平层
预应力混凝土大型屋面板
2．墙体：370mm厚煤矸石空心砖墙[非承重墙(8—8.5)kN/m3]，塑钢窗。
3．材料：混凝土C30，柱中主筋HRB400或HRB500，箍筋以及基础底板钢筋HPB300或HPB3335。
吊车数据（大连起重机厂）表1。
