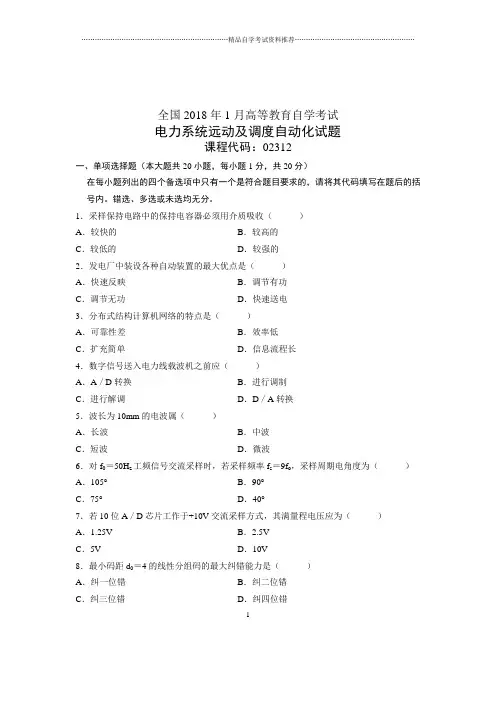

(全新整理)1月电力系统远动及调度自动化试卷及答案解析全国自考试题及答案解析

全国2018年1月高等教育自学考试电力系统远动及调度自动化试题课程代码：02312一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．采样保持电路中的保持电容器必须用介质吸收（）A．较快的B．较高的C．较低的D．较强的2．发电厂中装设各种自动装置的最大优点是（）A．快速反映B．调节有功C．调节无功D．快速送电3．分布式结构计算机网络的特点是（）A．可靠性差B．效率低C．扩充简单D．信息流程长4．数字信号送入电力线载波机之前应（）A．A／D转换B．进行调制C．进行解调D．D／A转换5．波长为10mm的电波属（）A．长波B．中波C．短波D．微波6．对f0＝50H z工频信号交流采样时，若采样频率f s＝9f o，采样周期电角度为（）A．105°B．90°C．75°D．40°7．若10位A／D芯片工作于+10V交流采样方式，其满量程电压应为（）A．1.25V B．2.5VC．5V D．10V8．最小码距d0＝4的线性分组码的最大纠错能力是（）A．纠一位错B．纠二位错C．纠三位错D．纠四位错19．光电耦合器要求输出功率大时应选用（）A．光敏三极管B．达林顿管C．IC光耦合器D．光敏二极管10．同步通信特点之一是（）A．设备简单B．效率高C．效率低D．无时钟要求11．高级数据链路控制(HDLC)属于下列哪个层次的传输规约（）A．物理层B．链路层C．网络层D．应用层12．OSI七层协议中，传输层传送数据的单位为（）A．比特B．帧C．分组D．信息13．在下面通信方式中，属于有线通信的是（）A．微波中继通信B．卫星通信C．载波通信D．短波通信14．电力系统失去稳定运行形成几个子系统时属（）A．紧急状态B．警戒状态C．崩溃状态D．恢复状态15．厂站RTU向调度传送开关变位是（）A．遥测B．遥信C．遥控D．遥调16．用于电源和网络发展规划的负荷预测应为（）A．短期预测B．超短期预测C．中期预测D．长期预测17．DMS的控制功能应具有控制（）A．线损功能B．发电成本功能C．切除故障点功能D．频率功能18．馈电线自动化系统应有（）A．升压功能B．故障定位功能C．设备管理D．有功调节219．自动发电控制功能可自动控制（）A．无功B．负荷功率C．网损D．有功功率20．EMS的AGC可控制（）A．各厂出力B．水位C．用户开关D．煤耗二、填空题（本大题共20小题，每小题1分，共20分）请在每小题的空格中填上正确答案。

2001年-2012年电力系统调度自动化答案详解

全国2001年10月电力系统远动及调度自动化试题一、填空题(每小题1分，共10分)1.地调中心可调整辖区的_电压和无功功率_。

2.一阶递归数字滤波器的输出y n=αX(n)+(1-α)y(n-1)_。

3.A/D转换器中的基准电压可产生按二进制权倍减的MSB→LSB的_电压砝码_。

4.12位A/D芯片工作在交流采样方式时，被测量正最大值时补码形式的A/D结果为_011111111111_。

5.二—十进制数转换的乘十取整法适用于___小数____。

6.我国远动系统中普遍采用的同步码是___三组EB90H ____。

7.电力线载波信道可同时传送____语音信号和远动信号___。

8.IBM公司的LAN网寻径方便，结构为___树形____。

9.经济调度主要是合理分配各电厂的___有功功率____。

10.配电网线路阻抗与电抗之比可能____大于1___。

二、单项选择题(每小题1分，共15分。

从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。

)11.自动发电控制AGC功能可保证电网的( )①电压②频率③电流④功率因数12.霍尔模块工作频率为50HZ时，精度( )①低于0.5% ②高于0.5%③等于0.5% ④等于1%13.用数字量多路开关采集遥信信号时，欲使W=E14，数据选择端ABCD应为( )①0111②1110 ③1101 ④101114.2000MHZ频率属( )①短波频段②中波频段③微波频段④长波频段15.数据传输系统中，若在发端进行检错应属( )①循环检错法②检错重发法③反馈校验法④前向纠错法16.(15，7)循环码的全部许用码组有( )①256个②129个③127个④128个17.我国循环式运动规约中规定的循环码是( )①(7，4)循环码②方阵码③(7，3)循环码④（48，40）循环码18.星形结构计算机网的特点之一( )①资源共享能力差②资源共享能力强③可靠性④建网难19.异步通信方式的特点之一是( )①设备复杂②设备简单③传输效率高④时钟要求高20.调度员尽力维护各子系统发电，用电平衡时属( )①正常状态②紧急状态③恢复状态④瓦解状态21.电力系统状态估计的量测量主要来自( )①调度人员②值班人员③SCADA系统④主机22.对一个月到一年的负荷预测属( )①短期负荷预测②超短期负荷预测③中期负荷预测④长期负荷预测23.配电系统少人值守变电站应具有的基本功能是( )2①自动重合闸功能 ②变电站综合自动化功能 ③遥控功能 ④遥信功能24.配电自动化系统用控制功能减负荷时通过DMS 的( )①SCADA 功能 ②LM 功能 ③SCADA/LM 功能 ④GIS/LM 功能25.馈电线自动化系统应有( )①无功调节功能 ②有功调节功能 ③故障定位功能 ④电容器投切功能三、简答题(每小题5分，共40分)26.电网调度自动化应有哪些功能?SCADA 功能、AGC 功能、EDC 功能、EMS 功能。

《调度自动化及远动原理》第二次作业答案

你的得分：100.0完成日期：2014年08月28日10点02分说明：每道小题括号里的答案是您最高分那次所选的答案，标准答案将在本次作业结束(即2014年09月11日)后显示在题目旁边。

一、单项选择题。

本大题共10个小题，每小题 3.0 分，共30.0分。

在每小题给出的选项中，只有一项是符合题目要求的。

1.等式约束条件不满足而不等式约束条件满足的运行状态称为（）( C )A.正常状态B.危急状态C.恢复状态D.紧急状态2.电力系统的运行调度管理采用的方式是（）( B )A.分区调度B.分级调度C.分片调度D.分流调度3.目前调度自动化系统采用的计算机体系结构为（）( D )A.分布式B.集中式C.后备式D.开放式4.运行参数的安全监测和控制功能称为（）( B )A.AGCB.SCADAC.EMSD.SOE5.为抑制干扰状态信息需要进行（）( A )A.状态信息预处理B.状态信息更新C.状态估计D.状态信息组织6.用分解方法对电力系统进行计算处理时参考点为（）( D )A.一条输电线路B.一个变压器C.一个发电机D.一条母线7.长距离输电线路轻载或空载时受端电压将（）( C )A.下降B.不变C.上升D.不确定8.遥控信息的传送方向为（）( B )A.调度室←发电厂B.发电厂←调度室C.调度室←变电所D.变电所←调度室9.远动终端根据主站的要求向主站传送数据的方式称为（）( B )A.CDTB.POLLINGC.SOED.RTU10.循环式传输规约中同步字采用（）( C )A.1组EB90HB.2组EB90HC.3组EB90HD.4组EB90H二、多项选择题。

本大题共10个小题，每小题 4.0 分，共40.0分。

在每小题给出的选项中，有一项或多项是符合题目要求的。

1.电力系统包括（）( ABC )A.控制系统B.调度自动化系统C.一次系统D.采集系统2.调度自动化系统软件结构包括（）( BCD )A.硬件B.数据库管理系统C.实时操作系统D.应用程序3.调度自动化系统采用关系型数据库管理系统来管理（）( AC )A.关系型历史数据库B.树型历史数据库C.关系型实时数据库D.树型实时数据库4.人机联系子系统的常用设备有（）( ACD )A.显示器B.内存C.键盘D.打印机5.电力系统的状态变量包括（）( AB )A.母线电压幅值B.母线电压角度C.线路有功功率D.线路无功功率6.采用加权最小二乘法进行状态估计的解法有（）( ABCD )A.全网解法B. PQ分解法C.拓扑分解法D.快速求解法7.远动系统技术主要包括（）( ABC )A.信道编译码技术B.数据采集技术C.通信传输技术D.变送器技术8.远动终端的基本功能有（）( CD )A.模拟量采集B.开关量采集C.四遥D.与调度端通信9.遥信信息采集时采用的隔离器件有（）( BC )A.断路器B.电磁继电器C.光电耦合器D.变送器10.数字通信系统模型包括（）( ABCD )A.信源/信宿B.信源编码/译码C.信道编码/译码D.调制/解调三、判断题。

2012年电力系统调度自动化答案详解

全国2001年10月电力系统远动及调度自动化试题一、填空题(每小题1分，共10分)1.地调中心可调整辖区的_电压和无功功率_。

2.一阶递归数字滤波器的输出y n=αX(n)+(1-α)y(n-1)_。

3.A/D转换器中的基准电压可产生按二进制权倍减的MSB→LSB的_电压砝码_。

4.12位A/D芯片工作在交流采样方式时，被测量正最大值时补码形式的A/D结果为_011111111111_。

5.二—十进制数转换的乘十取整法适用于___小数____。

6.我国远动系统中普遍采用的同步码是___三组EB90H ____。

7.电力线载波信道可同时传送____语音信号和远动信号___。

8.IBM公司的LAN网寻径方便，结构为___树形____。

9.经济调度主要是合理分配各电厂的___有功功率____。

10.配电网线路阻抗与电抗之比可能____大于1___。

二、单项选择题(每小题1分，共15分。

从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。

)11.自动发电控制AGC功能可保证电网的( )①电压②频率③电流④功率因数12.霍尔模块工作频率为50HZ时，精度( )①低于0.5% ②高于0.5%③等于0.5% ④等于1%13.用数字量多路开关采集遥信信号时，欲使W=E14，数据选择端ABCD应为( )①0111②1110 ③1101 ④101114.2000MHZ频率属( )①短波频段②中波频段③微波频段④长波频段15.数据传输系统中，若在发端进行检错应属( )①循环检错法②检错重发法③反馈校验法④前向纠错法16.(15，7)循环码的全部许用码组有( )①256个②129个③127个④128个17.我国循环式运动规约中规定的循环码是( )①(7，4)循环码②方阵码③(7，3)循环码④（48，40）循环码18.星形结构计算机网的特点之一( )①资源共享能力差②资源共享能力强③可靠性④建网难19.异步通信方式的特点之一是( )①设备复杂②设备简单③传输效率高④时钟要求高20.调度员尽力维护各子系统发电，用电平衡时属( )①正常状态②紧急状态③恢复状态④瓦解状态21.电力系统状态估计的量测量主要来自( )①调度人员②值班人员③SCADA系统④主机22.对一个月到一年的负荷预测属( )①短期负荷预测②超短期负荷预测③中期负荷预测④长期负荷预测23.配电系统少人值守变电站应具有的基本功能是( )①自动重合闸功能②变电站综合自动化功能③遥控功能④遥信功能24.配电自动化系统用控制功能减负荷时通过DMS的( )①SCADA功能②LM功能③SCADA/LM功能④GIS/LM功能25.馈电线自动化系统应有( )①无功调节功能②有功调节功能③故障定位功能④电容器投切功能三、简答题(每小题5分，共40分)26.电网调度自动化应有哪些功能?SCADA功能、AGC功能、EDC功能、EMS功能。

电网监控与调度自动化作业题及答案

第一章1-1、电网监控与调度自动化系统结构与功能答：以计算机为核心的电网监控与调度自动化系统的基本结构按其功能可分为四个子系统..1信息采集和命令执行子系统..与主站配合可以实现四遥遥测、遥信、遥控、遥调功能..2信息传输子系统..有模拟传输系统和数字传输系统;负责信息的传输.. 3信息的收集、处理和控制子系统..将收集分散的实时信息;并进行分析和处理;并将结果显示给调度员或产生输出命令对系统进行控制..对其信息作出决策;再通过硬件操作控制电力系统..1-2、电网监控与调度自动化系统的管理原则和主要技术手段答：电力系统调度的目标是实现对变电站运行的综合控制;完成遥测和遥信数据的远传;与控制中心的变电站电气设备的遥控与遥调;实现电力调度系统的自动化..应用主要技术手段：配电管理系统和能量管理系统..配电管理系统包括配电自动化DA;地理信息系统GIS配电网络重构;配电信息管理系统MIS需方管理DSM等部分..能量管理系统主要包括数据采集与监控SCADA、自动发电控制与经济调度控制AGC/EDC、电力系统状态估计与安全分析SE/SA、调度员模拟培训DTS..第二章2-1、简述交流数据采集技术方案的基本原理..答：交流数据采集技术方案的基本原理选择交流信号的某一点为采样起始点;在交流一个周期T内均匀分布采集N个点;电压信号经A/D变换后得到N个二进制数;通过计算机的处理;可以采集得到所需对象的有效值;初相位等参数..2-2、简述微机变送器的组成与工作过程..答：微机变送器由交流信号输入回路;采集保持器;A/D转换器、CPU和存储器以及工频跟踪和采样时序电路等组成..输入信号经相应的TA或TV变换成0-5V交流电压信号..输入到多路模拟电子开关;CPU将当前需采集的路号地址送到MPX;MPX立即将选定的模拟电压输出刀采样保持器..采样保持器按确定的采样时序信号采集该交流信号;当保持脉冲到达后;其输出信号保持不变..之后;CPU启动A/D转换信号;A/D转换器将采样保持器输出的模拟电压转换成数字量..当转换结束后;非门A/D转换器经与非门向CPU发出转换结束信号;CPU中断当前工作;经并行接口电路读得A/D转换输出数据..CPU重复发出选择下一路采样的地自己信号到MPX;一个周期内重复1+mN次;CPU获得了一个周期内的每路输入信号的N个采样值..CPU将采集的数据进行处理;并计算出线路上的各种电气量值..2-3. 简述标度变换的意义与基本原理求用四位十进制数显示满量程为140KV电压的标度变换系数K答：标度变换的意义：电力系统中各种参数有不同的量纲和数值范围;如V与kV;A与kA..这些信号经过各种变换器转化为A/D转换器能接受的信号范围;经A/D转换为标幺值形态的数字量;但无法表明该测量值的大小..为了显示、打印、报警及向调度传送;必须把这些数字量转换成具有不同量纲的数值;这就是标度变换..第三章3-1、简述RTU的种类、功能和结构..答：远方终端RTU是电网监视和控制系统中安装在发电厂或变电站的一种运动装置;种类主要有分布安装于线路分段开关的馈线终端FTU和安装在配电变压器的数据终端TTU..远方终端的功能是终端对电网的监视和控制能力也包括终端的自检、自调和自我恢复能力;分为远方功能和当地功能..远方终端功能主要有遥测、遥信、遥控、遥调、电力系统统一时钟、转发和适合多种规约的数据远传..当地功能有CRT显示;汉字报表打印;本机键盘、显示器;远方终端的自检与自调功能..结构包括定时器/计时器、终端控制器、远功信息输入电路、输出电路、本机键盘和显示器、CRT显示器、打印机..3-2、简述遥测交流采样过程及其修正..答：采样过程：在交流采样方式下;多个模拟遥测量首先有中介变换器进行交换成合适的电压;经虑波后进入电路多路模拟开关;按序多选一输出;通过采样保持器实现电压采样;并在模数转换过L路电流;在一个交流信号周期内对每一路都要采样N次;那么对某一输入信号两次采样之间的时间间隔为Ts;则A/D转换器必须在相应时间内完成数模转换;完成对多路输入信息的采集与转换;对二进制数码进行处理及运算;并编码成遥测信息字;向调度中心发送..修正：工频跟踪、相位差修正、极性转换;对变化不大的量采用越阈传送.. 3-3、简述遥信采集输入电路、CPU定时巡查方式及其特点..答：遥信采集输入电路：遥信采集定时巡查方式主要分成三种：1采用定时扫查方式的遥信输入;特点是CPU始终参与在扫描及判别的过程中;数据可靠性高；缺点是CPU 负载过重..2采用中断方式的遥信输入;特点是CPU响应中断后进行数据的扫描;减轻CPU的负载;缺点是易受干扰引起误差通信;数据不可靠..3中断触发扫查方式的遥信输入;特点是用8279读取遥信变位;扫查方式读取遥信状态;缺点是结构复杂..3-4、简述遥控命令种类、遥控信息的传递过程..答：遥控命令的种类分为遥控选择命令、遥控执行命令、撤销命令..遥控信息传递过程：1调度中心向厂站端RTU发遥控选择命令..2RTU接收到选择命令后;启动选择定时器;校核性质码和对象码的正确性;并使相应的性质继电器和对象继电器动作;使遥控执行回路处于准备就绪状态..3RTU适当延时后读取遥控对象继电器和性质继电器的动作状态;形成反校信息..4RTU将返送校核信息发往调度中心..5调度中心显示返校信息;与原发遥控选择命令核对;若调度员认为正确;则发送遥控执行命令到RTU；反之;发出遥控撤消命令..6RTU接收到遥控执行命令后;驱使遥控执行继电器动作..若RTU接收到遥控撤消命令;则清除选择命令;使对象继电器和性质继电器复位..7RTU若超时未收到遥控执行命令或遥控撤消命令;则作自动撤消;并清除选择命令..8遥控过程中遇有遥信变位;则自动撤消遥控命令..9当RTU执行遥控执行命令时;启动遥控执行定时器;定时到;则复位全部继电器..10RTU在执行完成遥控执行命令后;向调度中心补送一次遥信信息..第四章4-1、简述变电站自动化的含义及基本结构..变电站自动化是专业性的综合技术;将监视监测、继电保护、自动控制装置和远动等所要完成的功能组合在一起的一个综合系统..变电站自动化系统的基本功能主要体现在七个子系统..一、监控子系统;主要包括：1数据采集;又分为模拟量的采集;数据量的采集;电能计量；2事件顺序记录SOE3事故追忆、故障录波和测距4控制及安全操作闭锁5运行监视与人机联系6安全监视和报警7打印功能8数据处理与记录9谐波分析与监视二、微机保护子系统：1微机保护子系统的功能2对微机保护子系统的的要求..微机保护应包括全变电站主要设备和输电线路的全套保护;具体有：1高压输电线路主保护和后备保护2主变压器的主保护和后备保护3无功补偿电容器组的保护4母线保护5配电线路的保护6不完全接地系统的单相接地选线等..三、电压、无功功率综合控制子系统;保证安全、可靠供电和提高电能质量的自动控制功能四、“无防”子系统;利用计算机的逻辑分析功能强的特点;配套一些闭锁装置及动作闭锁回路改造;构成防止误操作的“五防”闭锁子系统..五、其他自动装置功能子系统;1低频减负荷控制2备用电源自投技术3小电流接地选线控制六、遥视及检测子系统运用;运用摄像仪和红外热像仪进行巡视摄像;经远方通道传至调度侧进行远方监视;能够识别危害物并发警告并视察区域温度的变化;防止设备温度过高和火灾..七、远动及数据通信子系统：1综合自动化系统内部的现场级间的通信2综合自动化系统与上级调度的通信4-2、做变电站自动化体系结构比较表答：集中式变电站自动化结构模式、特点：采用不同的计算机扩展自身接口电路;集中采集信息、计算处理、主机多种选择缺点：必须采用双机并联运行的结构才能提高可靠性、软件复杂、系统调试麻烦、组态不灵活..分布式系统集中组屏的变电站自动化系统结构模式：特点是将控制、保护两大功能作为一个整体来考虑二次回路设计大为简化、采取分层管理的模式缺点：使用电缆较多分散式与集中式相结合的变电站自动化结构模式;特点：配电线路的保护和测控单元分散安装在开关柜内;高压线路保护和主变压器保护住在等采集中组屏安装在控制室内的分散式系统结构;缩小了控制室的面积、减少施工和设备安装工程量、节省了大量连接电缆、组态灵活、检修方便、抗干扰能力强、可靠性高..4-3、分析变电站无功—电压综合控制的技术方案答：变电站无功—电压综合控制是维持供电电压在规定的范围内;主要应用的是有载调压变压器分接头开关调压和投切电容器组对系统电压和无功功率的调节规律控制、把变压器低压侧电压U0分为高压区UH、低压区UL和正常区域;无功功率总量Q划分为上限区QH、下限区QL及正常区域制成九区域、只有第九区域满足运行方式;如果存在两者之一越限时;根据具体情况调节变压器或电容器;使电压、无功功率满足要求..4-4、分析变电站防误操作闭锁系统的技术方案答：变电站防误操作闭锁系统是在监控系统中嵌入“五防”闭锁系统程序..运行人员按照防误主机及电脑钥匙;依次对设备进行操作;当操作不符合程序时;设备拒绝开锁;是操作无法进行;防止误操作的发生;对现场设备监控遥控是;向“五防”系统发送遥控允许请求;“五防”系统根据主机的操作规则库判断是否违反“五防”;违反的;向监控系统恢复禁止命令;否则;对当前操作进行确认后;进行下一步操作、直到完成任务..第五章5-1、简述配电管理系统的主要内容和功能..答：1配电调度自动化系统DSCADA电压管理;故障诊断与停电管理..2变配电站自动化;RTU;FTU;采集;监视;控制;保护通信..3馈线自动化FA;测量监视远方控制;故障定点隔离;恢复..4图资系统AM/FM/GIS.提供实时地理信息;背景下的设备;线网;用户信息..5用电管理自动化;客户信息;符合管理;计量收费;用电管理自动化..6配电网分析软件;网络拓扑;潮流分析;短路电流计算;状态估计;安全分析;负荷预测等..5-2、分析馈线自动化的技术方案两种方式答：就地控制方案分析目标：针对辐射式多段线路;依靠开关设备;就地实现线路故障定位;隔离与非故障段恢复供电..思路：利用线路首端断路器多次重合闸;配合各段开关;设置延时分、合闸与闭锁时限;根据重合后各开关闭合时间的长短来定位并闭锁距故障最近的开关;然后再次重合恢复非故障段供电..实例：QR为重合器;第一次跳闸后15s重合;第二次重合后5s重合..QS1-QS4为分段器;延时闭合时限X;7s或14s；延时分闸时限Y;3s；闭锁时限Z;5s..L1-L5为各段线路;设L4段发生永久短路故障..工作过程：1L4故障;QR快速跳闸;各段线路先后失压..2各QS无压;分闸..3QR延时15s自动重合闸;L1段及QS1带电..4QS1延时7sX时限合闸;L2段及QS2;QS4带电..5QS2延时7s合闸;L3段及QS3带电;QS4延时10s与T接L3段错开合到故障段L4段上..6QR再次快速跳闸;全线失压..7各QS失电;延时3sY时限分闸;其中;QS1;QS2带电时间超过5s闭锁时限Z;解除闭锁；QS4带电时间小于5s;被闭锁分闸..8QR二次跳闸后延时5s 再次重合闸;L1及QS1带电..9QS1延时7s后合闸; L2及QS2;QS4带电..10QS2延时7s后合闸;L3段及QS4被闭锁于分闸;故障段L4被隔离..11QS3延时14s后分闸;L5带电;至此实现FA..应用分析：所用时间T=15+7+10+5+7+7+14=65s较短;但经历多次重合闸后对设备与负荷有冲击;线路结构复杂是;配合有困难..二基于FTU与通信网络的FA方案分析目标：对辐射式或开环运行的环网多段线路;利用各段开关上的FTU及通信网实现故障定位;隔离;恢复..思路：对于辐射式或开环运行的环网多段线路;故障段最后一个流过故障电流的开关与第一个未流过Ir的开关之间;各FTU采集此信息送至控制站; 至FTU遥控断开故障两端开关并闭锁;然后恢复非故障段供电..工作过程分析：如图：QL3为联络开关断开;其他开关闭合;设永久故障位于QL1和QL2之间..1故障：QFA跳闸..2短暂延时后;QFA重合;以排除暂时性故障..3若为永久性故障;QFA再次跳闸..4预先任意一个开关上的FTU为主FTU;如QL3上FTU;各FTU向主FTU3传送数据..5主FTU得知QL1有两次失压;两次故障电流；QL2有两次失压;没有故障电流;判断故障段在QL1和QL2之间..6主FTU遥控QL1、QL2打开并闭锁;完成故障定位与隔离..7主FTU遥控分段QL3闭合;将QL2与QL3间负荷从B端供电..8主FTU通知QFA保护延时闭合QFA;恢复QL1之前负荷供电完成7..应用分析：所用时间缩短到几秒钟;减少冲击;增加FTU设备网络;成本高..5-3、简述需方用电管理DSM的含义并分析器技术方案..答：DSM是通过一系列经济政策和先进技术结合直接影响用户的电力需求;以提高用电效率;节能的系统工程;其关键在于调动用户和第三方的积极、有效参与..DSM实施方案有：1设置分时、分质电价;拉大价差;以改善负荷曲线..2鼓励多方参与可再生电源发电;就近利用;减少传输损耗与发电污染..3推广节电器具与方法;如价格补贴;能耗标识体系..4推广需方储能技术;如建筑隔热;蓄冷、蓄热技术;以减小高峰电力需求.. 5对用户的功率长时间运行的设备直接控制;节能运行..6实现用监测计量自动化;促进用户参与自我管理用电..j第七章7-1、做电力调度系统主站体系结构比较表..答：1集中式的调度自动化主站系统结构：特点：计算机间采用接口与接口的链接方式;以小型计算机为主;有单机和多机系统..缺点:受硬件结构和价格昂贵的影响..2分布式的调度自动化主站系统结构;特点：采用标准的接口和介质;把整个系统按功能解列在网络的各个节点口;数据实现冗余分布;提高系统的整体性能;降低单机的性能要求提供了系统安全性和可靠性;系统的可扩充性增强..缺点：软件没有完全的独立..3开放式体系结构的基本特性;提供标准的接口对外互联逐步实现软件上的独立;便于不断扩展结构和功能7-2、分析解决电力系统状态估计SE问题的技术方案..答：电力系统状态、估计是为其他高级功能提供可靠数据集;状态估计是利用实时测量系统的冗余度来提高精度;估计出系统运行状态、冗余度越大、估计值和实际值越接近;尽可能使状态变量的估计值和测量值的误差平方最小;使用加权最小二乘法列出所需算术式;对其求导;并其导数为零;求的估计值可近似看7-3、分析解决电力系统静态安全分析SA问题的技术方案..答：静态安全分析是判断系统发生预想事故后电压是否越限和线路是否过负荷的分析;当系统发生故障后可能会出现系统电压越限;线路过负荷;系统失去稳定等为了便于及时了解所需状态量将网络进行导纳短上的化简进行潮流计算根据计算所得的结构进行预想事故分析;处理措施;校核越限的实际情况;做出相对应的措施选择渐而是系统不安全状态得到预防控制..7-4、简述电力系统符合预测的类型、预测模型及主要预测方法..答：电力系统负荷预测按内容分为系统负荷预测和母线负荷预测;按时间可分为超短期、短期、中期、长期负荷、按行业分可有城市民用负荷;商业负荷、农村负荷;2负荷及其他负荷按预测标识的不同特性又分为最高负荷、最低负荷、平均负荷、负荷峰各差、高峰负荷平均、低各负荷平均、平峰负荷平均全网负荷;母线负荷、预测模型主要有典型负荷分量;天气敏感负荷分量、异常或特殊事件符合分量、随机负荷分量..Yt=Nt+Wt+St+rt 预测方法有时间序列法;卡尔曼滤波分析法、回归分析法、指数平滑预报法、专家系统法、模糊预测法、灰色模型法、优选组合预测法、人工神经网络法..7-5、简述电力系统自动发电控制AGC的基本原理与控制方式..答：电力系统自动发电控制AGC调整电力系统功率的平衡在电力系统中负荷的变化会使整个电力系统的频率下降或上升;系统中所有机组调节器动作加大或减小、发电功率提高或降低到某一水平;这时整个电力系统发电和负荷达到新的平衡;与原来稳定的状态频率偏差△f和净变功率偏差△Pt;AGC动作;提高或减少发电功率恢复频率到达正常值f..和变换功率到达计划值I;随后AGC随时间调整机组重新分配发电功率..控制方式有：1、定频率控制FFC：ACE=K△f2、定变换功率控制方式FTC：AGC=△Pt3、联络先控制偏差模式TBC：ACE=△Pt+K△f4、自修正时差控制方式：ACE=△Pt+K△f+Kt△f5、自动修正变换电能;差控制方式：ACE=△Pt+ K△f+KwAw6、自动修正时差级变换电能差控制方式：ACE=△Pt+ K△f+Kt△f+Kw△w。

电力系统远动及调度自动化试题

电力系统远动及调度自动化试题题号得分一二三总分一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．具有监督计划用电执行情况职责的是（）a．地调中心c．网调中心b．省调中心d．国调中心2．在ems系统中分析电力系统失速情况应当属于（）a．状态估算b．静态安全分析d．负荷预测c．动态安全分析3．霍尔模块的工作原理就是（）a．电压均衡原理c．磁势均衡原理b．电流平衡原理d．功率平衡原理4．地区电网调度中心负责管理（）a．自动发电掌控c．电网数据采集b．用电负荷管理d．统计分析电网运转情况5．若12位a／d芯片工作在基准电压为10v的直流采样方式时，则uf10为（）a．10vc．2.5vb．5vd．1.25v6．直线视距传输信息的信道就是（）a．短波信道c．微波信道b．中波信道d．光纤信道7．（15，11）循环码的全部许用码组是（）a．1024个c．4096个b．2048个d．512个8．星形结构计算机网的特点之一就是（）a．资源共享能力差c．可靠性弱b．资源共享能力强d．建网难9．异步通信方式的特点之一就是（）a．设备繁杂b．设备简单d．时钟要求高c．传输效率高10．调度员在尽力维护各子系统的功率供求平衡，维持部分供电时，系统处于（）a．正常状态c．恢复状态b．紧急状态d．崩溃状态11．电力系统状态估计的量测量主要来自（）a．调度人员b．值班人员d．主机c．scada系统12．对一个月到一年的负荷预测属（）a．短期负荷预测c．中期负荷预测b．逊于短期负荷预测d．长期负荷预测13．配电系统少人值守变电站应具有的基本功能是（）a．自动重合闸功能c．遥控功能b．变电站综合自动化功能d．遥信功能14．配电自动化系统用控制功能减负荷时通过dms的（）a．scada功能b．lm功能d．gis／lm功能c．scada／lm功能15．馈电线自动化系统应有（）a．设备管理功能c．故障定位功能b．军功调节功能d．电容器切除术功能二、填空题（本大题共21小题，每小题1分，共21分）恳请在每小题的空格中填入恰当答案。

电力系统调度自动化复习题

电力系统调度自动化复习题一、选择题1. 电力系统调度自动化主要包括以下哪些内容？A. 负荷预测和优化调度B. 电力市场运行和交易C. 电力系统状态估计和监控D. 电力设备维护和检修答案：A、B、C2. 电力系统调度自动化的目标是什么？A. 提高电力系统的可靠性和安全性B. 降低电力系统的运行成本C. 优化电力系统的调度策略D. 扩大电力市场的竞争性答案：A、B、C3. 电力系统调度自动化中，负荷预测的目的是什么？A. 预测电力系统的负荷需求B. 预测电力市场的供需关系C. 预测电力设备的故障概率D. 预测电力系统的电压稳定性答案：A4. 电力系统调度自动化中，优化调度的目的是什么？A. 优化电力系统的发电计划B. 优化电力系统的输电线路布局C. 优化电力系统的电压控制策略D. 优化电力系统的电能质量答案：A、C5. 电力系统调度自动化中，电力市场运行和交易的目的是什么？A. 提供公平竞争的电力市场环境B. 促进电力供需的平衡C. 实现电力价格的合理调节D. 保障电力系统的安全运行答案：A、B、C二、填空题1. 电力系统调度自动化的基本任务是______________。

答案：实现电力系统的安全、经济、可靠运行。

2. 电力系统调度自动化中，负荷预测的方法主要包括______________。

答案：统计方法、时间序列分析方法、人工智能方法等。

3. 电力系统调度自动化中，状态估计的目的是______________。

答案：通过测量数据估计电力系统的状态变量。

4. 电力系统调度自动化中，优化调度的方法主要包括______________。

答案：线性规划、整数规划、动态规划等。

5. 电力系统调度自动化中，电力市场运行和交易的方式主要包括______________。

答案：竞价出清、双边交易、辅助服务交易等。

三、简答题1. 请简述电力系统调度自动化的意义和作用。

答案：电力系统调度自动化通过应用先进的计算机技术和通信技术，实现对电力系统运行的自动监控、自动调度和自动控制，可以提高电力系统的可靠性和安全性，降低电力系统的运行成本，优化电力系统的调度策略，促进电力市场的发展和运行。

电网监控与调度自动化作业题及答案

答：以计算机为核心的电网监控与调度自动化系统的基本结构按其功能可分为四个子系统。

(1)信息采集和命令执行子系统。

与主站配合可以实现四遥(遥测、遥信、遥控、遥调) 功能。

(2)信息传输子系统。

有摹拟传输系统和数字传输系统，负责信息的传输。

(3)信息的采集、处理和控制子系统。

将采集分散的实时信息，并进行分析和处理，并将结果显示给调度员或者产生输出命令对系统进行控制。

对其信息作出决策，再通过硬件操作控制电力系统。

答：电力系统调度的目标是实现对变电站运行的综合控制，完成遥测和遥信数据的远传，与控制中心的变电站电气设备的遥控与遥调，实现电力调度系统的自动化。

应用主要技术手段：配电管理系统和能量管理系统。

配电管理系统包括配电自动化(DA)，地理信息系统(GIS)配电网络重构，配电信息管理系统(MIS)需方管理(DSM)等部份。

能量管理系统主要包括数据采集与监控(SCADA)、自动发电控制与经济调度控制(AGC/EDC)、电力系统状态估计与安全分析(SE/SA)、调度员摹拟培训(DTS)。

答：交流数据采集技术方案的基本原理选择交流信号的某一点为采样起始点，在交流一个周期 T 内均匀分布采集 N 个点，电压信号经 A/D 变换后得到 N 个二进制数，通过计算机的处理，可以采集得到所需对象的有效值，初相位等参数。

答：微机变送器由交流信号输入回路，采集保持器， A/D 转换器、 CPU 和存储器以及工频跟踪和采样时序电路等组成。

输入信号经相应的 TA 或者 TV 变换成 0-5V 交流电压信号。

输入到多路摹拟电子开关， CPU 将当前需采集的路号地址送到 MPX，MPX 立即将选定的摹拟电压输出刀采样保持器。

采样保持器按确定的采样时序信号采集该交流信号，当保持脉冲到达后，其输出信号保持不变。

之后， CPU 启动 A/D 转换信号， A/D 转换器将采样保持器输出的摹拟电压转换成数字量。

当转换结束后，非门A/D 转换器经与非门向CPU 发出转换结束信号， CPU 中断当前工作，经并行接口电路读得 A/D 转换输出数据。

10月全国自考试题及答案解析电力系统远动及调度自动化试卷及答案解析

全国2019年10月高等教育自学考试电力系统远动及调度自动化试题课程代码：02312一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．具有监督计划用电执行情况职责的是（）A．地调中心B．省调中心C．网调中心D．国调中心2．在EMS系统中分析电力系统失稳情况应属（）A．状态估计B．静态安全分析C．动态安全分析D．负荷预测3．霍尔模块的工作原理是（）A．电压平衡原理B．电流平衡原理C．磁势平衡原理D．功率平衡原理4．地区电网调度中心负责（）A．自动发电控制B．用电负荷管理C．电网数据采集D．统计分析电网运行情况5．若12位A／D芯片工作在基准电压为10V的直流采样方式时，则u f10为（）A．10V B．5VC．2.5V D．1.25V6．直线视距传输信息的信道是（）A．短波信道B．中波信道C．微波信道D．光纤信道7．（15，11）循环码的全部许用码组有（）A．1024个B．2048个C．4096个D．512个8．星形结构计算机网的特点之一是（）A．资源共享能力差B．资源共享能力强C．可靠性强D．建网难9．异步通信方式的特点之一是（）A．设备复杂B．设备简单C．传输效率高D．时钟要求高10．调度员在尽力维护各子系统的功率供求平衡，维持部分供电时，系统处于（）1A．正常状态B．紧急状态C．恢复状态D．瓦解状态11．电力系统状态估计的量测量主要来自（）A．调度人员B．值班人员C．SCADA系统D．主机12．对一个月到一年的负荷预测属（）A．短期负荷预测B．超短期负荷预测C．中期负荷预测D．长期负荷预测13．配电系统少人值守变电站应具有的基本功能是（）A．自动重合闸功能B．变电站综合自动化功能C．遥控功能D．遥信功能14．配电自动化系统用控制功能减负荷时通过DMS的（）A．SCADA功能B．LM功能C．SCADA／LM功能D．GIS／LM功能15．馈电线自动化系统应有（）A．设备管理功能B．有功调节功能C．故障定位功能D．电容器切除功能二、填空题（本大题共21小题，每小题1分，共21分）请在每小题的空格中填上正确答案。

电力调度自动化维护员练习题含答案

电力调度自动化维护员练习题含答案一、单选题（共38题，每题1分，共38分）1.调度自动化系统应适应（）的需要，为电网调度控制的信息化、自动化、互动化提供可靠支撑。

A、调度环节智能化B、电网调度自动化C、智能电网D、大运行正确答案：A2.安全区边界应当采取必要的安全防护措施，禁止任何穿越（）之间边界的通用网络服务。

A、实时子网和非实时子网B、控制区和非控制区C、生产控制大区和管理信息大区D、广域网和因特网网正确答案：C3.有功电量和无功电量的单位符号为( )。

A、Kvar、KwB、kvarh、kWhC、kW、kvarD、kWh、kvarh正确答案：D4.《电力行业网络与信息安全管理办法》中要求，电力企业应当按照国家有关规定开展信息安全风险评估工作，建立健全信息安全风险评估的自评估和检查评估制度，完善信息安全（）管理机制。

A、评估B、预警C、应急D、风险正确答案：D5.在计算机的内存中，每个基本单位都被赋予一个唯一的编号，这个编号称为( )。

A、操作码B、编号C、字节D、地址正确答案：D6.调度控制中心对发电厂的机组启、停操作命令属于( )。

A、遥调信息B、遥控信息C、遥信信息D、遥测信息正确答案：B7.对远动工况退出的厂站，如果是( )变电站，可在状态估计软件中采取整站屏蔽(该厂站内所有量测视为无效)或排除(该厂站不参与计算)的应急办法。

A、末端B、枢纽C、升压D、降压正确答案：A8.在生产控制大区与管理信息大区之间必须设置经国家指定部门检测认证的( )。

A、国产防火墙B、电力专用横向安全隔离装置C、加密认证装置D、非网络装置正确答案：B9.网络中使用光缆的优点是( )。

A、便宜B、是一个工业标准、在任何电气商店都能买到C、容易安装D、传输速率比同轴电缆或双绞线的传输速率高正确答案：D10.TCP和UDP的一些端口保留给一些特定的应用使用。

为HTTP协议保留的端口号为( )。

A、TCP的25端口B、TCP的80端口C、UDP的25端口D、UDP的80端口正确答案：B11.人们将网络层次结构模型和各层协议定义为网络的( )。

2020年10月电力系统远动及调度自动化试卷及答案解析全国自考试题及答案解析

全国2019年10月高等教育自学考试电力系统远动及调度自动化试题课程代码：02312一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共10分)1.RS-232C标准接口电路使用电压是( )A.-25VB.+25VC.直流D.比较高2.异步通信方式特点之一是( )A.设备复杂B.传输效率低C.传输效率高D.时钟要求高3.信道抗腐性强的信道是( )A.实线信道B.载波信道C.光纤信道D.微波信道4.霍尔模块一、二次绝缘电压最高可达( )A.2KVB.12KVC.20KVD.50KV5.最小距离为7的循环码的纠检错能力可达( )A.纠2检3B.纠1检4C.纠3D.纠2检56.馈电线自动化系统通常设有( )A.过电压报警功能B.故障录波功能C.经济管理功能D.隔离和自动恢复供电功能7.用于供电质量控制的5-10S的负荷预测值属( )A.短期负荷预测B.超短期负荷预测C.中期负荷预测D.长期负荷预测8.分布式计算机网特点之一是( )A.传输效率低B.传输效率高C.可靠性低D.延时大9.50kb/s的数据传输系统，需要电气隔离时可采用( )A.变压器隔离B.IC光电耦合器隔离C.光敏三极管耦合器D.达林顿管10.自动发电控制功能可自动控制( )1A.机组无功功率B.机端电压C.机组有功功率D.负荷功率二、填空题（每空格1分，共18分）11.信息速率是指__________。

12.RS-232C标准接口电路抗噪声程度不理想是因为采用的是__________。

13.计算机网中HDLC规约按工作站主从功能分时，工作站分为三种是__________。

14.局域网间的存储转发器适用连接不同__________。

15.电力通信网中应用LAN的第一阶段的网络结构为__________。

16.电力系统失去稳定运行造成系统瓦解形成几个子系统时，系统处于__________。

远动及调度自动化=====本科

远动及调度自动化一.单选题（共34题,27.2分）1EMS的控制功能可控制A发电机励磁电压B低压开关C用电负荷D柱上开关参考答案：A2抗腐性好的通信系统是A载波通信B光纤通信C电缆线D架空线参考答案：B3RS-232C标准接口电气特性属A同步方式B异步方式C平衡方式D不平衡方式参考答案：D4配电网的经济指标是A煤耗B电压C网损D功率因数参考答案：C5配电系统无人值守变电站应具有的基本功能是A自动重合闸功能B变电站综合自动化功能C遥控功能D遥信功能参考答案：B6RTU所采集的脉冲量反映A有功B电压C频率D电能量参考答案：D7对一个月到一年的负荷预测属A短期负荷预测B超短期负荷预测C中期负荷预测D长期负荷预测参考答案：C8采集并传送电力系统运行的实时参数属于RTU的A遥测功能B遥信功能C遥控功能D遥调功能参考答案：A9星形结构计算机网的特点之一是A资源共享能力差B资源共享能力强C可靠性高D建网难参考答案：A10电力系统频率超出允许范围时属A崩溃状态B恢复状态C紧急状态D正常状态参考答案：C11数字信号送入电力载波机之前应A进行A／D转换B进行解调C进行调制D进行D／A转换参考答案：C12可纠正2位错码的循环码，其最小码距为A1B2C4D5参考答案：D13地区电网调度中心职责之一是调整A电流B电压C有功D频率参考答案：B14异步通信特点之一是A设备复杂B设备简单C时钟要求高D传输效率高参考答案：B15电力系统的安全约束条件从满足到不满足时对应的系统运行状态情况是A正常状态→警戒状态B警戒状态→紧急状态C紧急状态→系统状态D系统崩溃→恢复状态参考答案：B16故障定位功能属A变电所自动化B馈电线自动化CAGC功能DEDC功能参考答案：B17微波的波长是A0.5mm-1mm B1mm-l00mm C100mm-500mm D1mm-lm参考答案：D18（15，7）循环码的全部许用码组有A256个B127个C128个D129个参考答案：C19（15，11）循环码的许用码组有A1023个B1024个C2047个D2048个参考答案：D20光电耦合器要求输出功率大时应选用A光敏三极管B光敏二极管C达林顿管D IC光耦合器参考答案：C21发电机的励磁调节系统可保证发电机的A无功功率B有功功率C电流D频率参考答案：A22同步通信的特点之一是A设备简单B效率高C效率低D无时钟要求参考答案：B23调度员尽力维护各子系统发电、用电平衡时属A正常状态B紧急状态C恢复状态D瓦解状态参考答案：D24直线视距传输的信道是A光纤信道B短波信道C中波信道D微波信道参考答案：D25配电自动化系统自动减负荷应通过DMS的ALM功能BSCADA功能CGIS／LM DSCADA／LM参考答案：A26DMS的控制功能可控制A电网频率B输出功率C柱上开关D网损参考答案：C27EDC功能可提高电网运行的A电压B电流C可靠性D经济性参考答案：D28配电网实时网络接线分析应属A负荷预测B优化调度C配电网状态估计D网络状态监视参考答案：C29下列通信方式中属于无线通信的是A明线载波通信B电缆载波通信C电力线载波通信D短波通信参考答案：D30RTU可以接收并执行调度员从主站发送的命令，并完成对断路器的分闸或合闸操作，此功能是A遥测B遥信C遥控D遥调参考答案：C31若10位A／D芯片工作于±10V，当采样结果为010*******，输入电压为A5V B2.5V C1.25V D0.625V参考答案：A32下列选项中哪一项不属于通信子网协议A物理层B链路层C网络层D传输层参考答案：D33400MHz电波信号属A微波B长波C中波D短波参考答案：A34DMS与EMS相比，独有的功能有ASCADA BAGC CRTU DLM参考答案：D二.多选题（共10题,8.0分）1连接局部网的中继装置有A转发器B桥C路D信关参考答案：ABCD2对负荷管理控制采用方式是A降压减负荷B升压减负荷C用户负荷周期控制D切除用户可控负荷参考答案：ACD3光纤通信有什么优点A可用频带宽、容量大、衰耗小、误码率小B中继距离长、不怕雷电C不受外界电磁干扰、抗腐蚀D保密性好、敷设方便参考答案：ABCD4远动RTU应由哪些硬件组成A定时器B计数器C中断控制器D逆变器参考答案：ABC5数据传输的差错控制方法有A循环检错法B检错重发法C反馈检验法D前向纠错法参考答案：ABCD6多微处理机远动装置中多微机系统的结构形式有A异步数据通信方式B共享总线方式C输入—输出链接方式D多端口存储器方式参考答案：BCD7配电管理系统的高级应用软件主要分成哪几个层次A系统应用软件B基本应用软件C派生应用软件D专门应用软件参考答案：BCD8典型的馈电线自动化功能有A故障定位、隔离和自动恢复供电B馈电线运行数据检测C馈电线无功控制D馈电线电压调整参考答案：ABCD9调度员模拟培训系统DTS主要作用是A使调度员熟悉本系统的运行特点B使调度员熟悉控制系统设备和电力系统应用软件的使用C培养调度员处理紧急事件的能力D试验和评价新的运行方法和控制方法参考答案：ABCD10计算机网络的拓扑包括A星形结构B总线结构C环形结构D分布式结构参考答案：ABCD三.填空题（共35题,28.0分）1电力系统短期负荷预测应预测时间是。

电力系统调度自动化复习题

电力系统调度自动化复习题一、选择题1. 电力系统调度自动化是指利用计算机技术和自动控制技术对电力系统进行调度和控制的一种方法。

以下哪个选项不属于电力系统调度自动化的主要目标？A. 提高电力系统的可靠性和稳定性B. 提高电力系统的经济性和效益C. 提高电力系统的安全性和安全防护能力D. 提高电力系统的环境友好性和可持续发展能力正确答案：D2. 电力系统调度自动化中的EMS系统是指什么？A. 电力市场管理系统B. 电力负荷管理系统C. 电力设备监控系统D. 电力系统管理系统正确答案：D3. 以下哪个选项不属于电力系统调度自动化的关键技术？A. SCADA系统B. 自动化装置C. 通信网络D. 电力设备正确答案：D4. 在电力系统调度自动化中，SCADA系统用于实时监测和控制电力系统的运行状态。

以下哪个选项不属于SCADA系统的主要功能？A. 数据采集与处理B. 事件记录与分析C. 告警与保护D. 电力市场交易正确答案：D5. 电力系统调度自动化中的自动化装置包括各种传感器、执行器和控制器等设备。

以下哪个选项不属于自动化装置的常见类型？A. 变压器B. 断路器C. 遥信装置D. 遥调装置正确答案：A二、填空题1. 电力系统调度自动化中的通信网络主要用于实现电力系统各个部份之间的信息交换和数据传输。

常见的通信网络类型包括局域网、广域网和（填空）。

正确答案：互联网2. 在电力系统调度自动化中，EMS系统通过对电力系统进行监测、调度和控制，实现对电力系统的（填空）和（填空）管理。

正确答案：经济性，稳定性3. 在电力系统调度自动化中，SCADA系统通过采集和处理电力系统的实时数据，提供给操作人员进行（填空）和（填空）决策。

正确答案：监测，控制4. 电力系统调度自动化中的自动化装置通过接收来自SCADA系统的指令，实现对电力设备的（填空）和（填空）操作。

正确答案：监控，控制5. 电力系统调度自动化的发展可以提高电力系统的（填空）和（填空），减少对人工调度的依赖，提高电力系统的运行效率。

全国2012年10月电力系统远动及调度自动化试题和答案02312(1)

全国2012年10月电力系统远动及调度自动化试题和答案课程代码：02312请考生按规定用笔将所有试题的答案涂、写在答题纸上。

选择题部分注意事项：1. 答题前，考生务必将自己的考试课程名称、姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。

2. 每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

不能答在试题卷上。

一、单项选择题(本大题共20小题，每小题1分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。

错涂、多涂或未涂均无分。

1．方阵码的纠错、检错能力是A．纠一位错B．纠二位错C．纠一位检二位错D．检四位错2．适合全双工通信方式数据传输时属HDLC规约的A．同步响应模式B．正规响应模式C．非正规响应模式D．异步平衡模式3．RTU所采集的脉冲量反映A．有功B．电压C．频率D．电能量4．DMS的控制功能可控制A．电网频率B．输出功率C．柱上开关D．网损5．对f=50Hz工频信号交流采样时，若采样速率f s=8f，采样周期电角度为A．30度B．60度C．75度D．45度6．若10位A／D芯片工作于±10V，当采样结果为010*******，输入电压U i为全国2012年10月电力系统远动及调度自动化试题和答案 1A．5V B．2.5VC．1.25V D．0.625V7．抗腐性好的通信系统是A．载波通信B．光纤通信C．架空线D．电缆线8．异步通信特点之一是A．传输效率高B．时钟要求高C．设备简单D．设备复杂9．霍尔模块的过载能力可达A．10倍B．15倍C．20倍D．30倍10．地区电网调度中心职责之一是调整A．电流B．电压C．有功D．频率11．RS—232标准接口电路采用A．同步方式B．开放型C．平衡型D．非平衡型12．400MHz电波信号属A．微波B．长波C．中波D．短波13．用数字量多路开关SN74150采集遥信信号时，欲使W=E14，数据选择端ABCD应为A．0111 B．1110C．1101 D．101114．(15，7)循环码的全部许用码组有A．256个B．129个C．127个D．128个15．调度员尽力维护子系统发电、用电平衡时属A．正常状态B．紧急状态C．恢复状态D．瓦解状态16．对一个月到一年的负荷预测属A．短期负荷预测B．超短期负荷预测C．中期负荷预测D．长期负荷预测全国2012年10月电力系统远动及调度自动化试题和答案 217．配电系统无人值守变电站应具有的基本功能是A．自动重合闸功能B．变电站综合自动化功能C．遥控功能D．遥信功能l8．采集并传送电力系统运行的实时参数属于RTU的A．遥测功能B．遥信功能C．摇控功能D．遥调功能l9．电力系统的安全约束条件从满足到不满足时对应的系统运行状态情况是A．正常状态→警戒状态B．警戒状态→紧急状态C．紧急状态→系统状态D．系统崩溃→恢复状态20．下列选项中哪一项不属于通信子网协议A．物理层B．链路层C．网络层D．传输层二、多项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中至少有两个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。

《调度自动化及远动原理》模拟试题二参考答案

去遥信编码
P
0V
上图为继电器作隔离器件的遥信采集方法。光电耦合器付方的集电极端接+12V,发射极的一根引线通过电阻接至0V,，其电阻大小决定付方电流，且另一根引去遥信编码，当断路器处于“合”时，辅助节点断开，发光二极管不导通，光敏三极管则截止，此时将“0”信号送去编码；当断路器处于“开”时，辅助节点闭合，使 P 点电位为+12V 或+24V，发光二极管导通，光敏三极管则导通，将“1”信号送去遥信编码，从而完成对遥信信息的采集。遥信编码电路：
由上式，联络线上的功率增加量为相等，则两个系统的频率变化最后也需相等，可取
PA Pt P f t K fA K fB
因而由
Pt
K fB K fA K fB
PA
六、简述快速状态估计的原理，画出其算法实现的框图，并说明获得在线潮流计算结果的原理。（20分）
快速状态估计方法是基于信流网的信流处理，电力系统的发电厂和变电站装设了采集终端，并将数据以信号方式送往调度主机，于是便形成了一个信息网络。信息网络中信息和信息流是电力系统运行参数集合的映射。因此对电力系统运行参数量测值所进行的状态估计计算，可以用对信息网络中信息流进行参数估计计算来代替。（5分）起动
设系统a在负荷未增加的情况下联络线的运行方程式为sin当系统a负荷突然增加于是联络线上的功率增加为ba的功率增加以后频率便可以不再继续下降系统b因多向系统a送功率频率也要下降如果要求两个系统最后频率相等则两个系统的频率变化最后也需相等可取fafb因而由fbfafb六简述快速状态估计的原理画出其算法实现的框图并说明获得在线潮流计算结果的原理
C1 *
