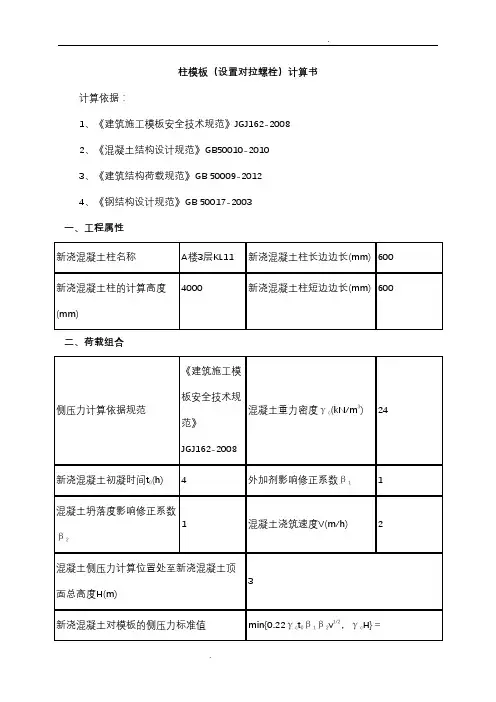

柱模板受力计算书

柱模板(设置对拉螺栓)计算书计算依据:1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载组合新浇混凝土对模板的侧压力标准值G4k=min[0.22γc t0β1β2v1/2,γc H]=min[0.22×24×4×1×1×21/2,24×3]=min[29.87,72]=29.87kN/m2 承载能力极限状态设计值S承=0.9max[1.2G4k+1.4Q3k,1.35G4k+1.4×0.7Q3k]=0.9max[1.2×29.87+1.4×2,1.35×29.87+1.4×0.7×2]=0.9max[38.64,42.28]=0.9×42.28=38.06kN/m2正常使用极限状态设计值S正=G4k=29.87 kN/m2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图,按三等跨连续梁验算静载线荷载q1=0.9×1.35bG4k=0.9×1.35×0.6×29.87=21.78kN/m活载线荷载q2=0.9×1.4×0.7bQ3k=0.9×1.4×0.7×0.6×2=1.06kN/mM max=-0.1q1l2-0.117q2l2=-0.1×21.78×0.22-0.117×1.06×0.22=-0.09kN·m σ=M max/W=0.09×106/(1/6×600×152)=4.09N/mm2≤[f]=14.74N/mm2满足要求!2、挠度验算作用线荷载q=bS正=0.6×29.87=17.92kN/mν=0.677ql4/(100EI)=0.68×17.92×2004/(100×8925×(1/12×600×153))=0.13mm≤[ν]=l/400=200/400=0.5mm满足要求!四、小梁验算小梁类型矩形木楞小梁材质规格(mm) 40×80 小梁截面惯性矩I(cm4) 170.67 小梁截面抵抗矩W(cm3) 42.67 小梁抗弯强度设计值15.44 小梁弹性模量E(N/mm2) 9350[f](N/mm2)最低处柱箍离楼面距离180(mm)1、强度验算小梁上作用线荷载q=bS承=0.2×38.06=7.61 kN/m小梁弯矩图(kN·m)M max=0.26kN·mσ=M max/W=0.26×106/42.67×103=6.01N/mm2≤[f]=15.44N/mm2 满足要求!2、挠度验算小梁上作用线荷载q=bS正=0.2×29.87=5.97 kN/m面板变形图(mm)ν=0.21mm≤[ν]=1.5mm满足要求!五、柱箍验算(规范中缺少相关计算说明,仅供参考)柱箍类型钢管柱箍合并根数 2柱箍材质规格(mm) Ф48×3 柱箍截面惯性矩I(cm4) 10.78 柱箍截面抵抗矩W(cm3) 4.49 柱箍抗弯强度设计值205[f](N/mm2)柱箍弹性模量E(N/mm2) 206000模板设计立面图1、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN) M1=0.82kN·m,N1=3.63kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2=0.82kN·m,N2=3.63kNM/W n=0.82×106/(4.49×103)=183.09N/mm2≤[f]=205N/mm2 满足要求!2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm) 短边柱箍计算简图短边柱箍变形图(mm)ν1=1.9mm≤[ν]=l/400=1.98mmν2=1.9mm≤[ν]=l/400=1.98mm满足要求!六、对拉螺栓验算对拉螺栓型号M14 轴向拉力设计值N t b(kN) 17.8 扣件类型碟形18型扣件容许荷载(kN) 18 N=3.63×2=7.26kN≤N t b=17.8kN满足要求!N=3.63×2=7.26kN≤18kN满足要求!。
柱模板600×600

柱模板(设置对拉螺栓)计算书计算依据:1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载组合新浇混凝土对模板的侧压力标准值G4k=min[0.22γc t0β1β2v1/2,γc H]=min[0.22×24×4×1×1×21/2,24×3]=min[29.87,72]=29.87kN/m2承载能力极限状态设计值S承=0.9max[1.2G4k+1.4Q3k,1.35G4k+1.4×0.7Q3k]=0.9max[1.2×29.87+1.4×2,1.35×29.87+1.4×0.7×2]=0.9max[38.64,42.28]=0.9×42.28=38.06kN/m2正常使用极限状态设计值S正=G4k=29.87 kN/m2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图,按三等跨连续梁验算静载线荷载q1=0.9×1.35bG4k=0.9×1.35×0.5×29.87=18.15kN/m活载线荷载q2=0.9×1.4×0.7bQ3k=0.9×1.4×0.7×0.5×2=0.88kN/mM max=-0.1q1l2-0.117q2l2=-0.1×18.15×0.22-0.117×0.88×0.22=-0.08kN·mσ=M max/W=0.08×106/(1/6×500×152)=4.09N/mm2≤[f]=14.74N/mm2满足要求!2、挠度验算作用线荷载q=bS正=0.5×29.87=14.94kN/mν=0.677ql4/(100EI)=0.68×14.94×2004/(100×8925×(1/12×500×153))=0.13mm≤[ν]=l/400=200/400=0.5mm满足要求!四、小梁验算1、强度验算小梁上作用线荷载q=bS承=0.2×38.06=7.61 kN/m小梁弯矩图(kN·m)M max=0.2kN·mσ=M max/W=0.2×106/42.67×103=4.71N/mm2≤[f]=15.44N/mm2 满足要求!2、挠度验算小梁上作用线荷载q=bS正=0.2×29.87=5.97 kN/m面板变形图(mm) ν=0.15mm≤[ν]=1.5mm满足要求!五、柱箍验算(规范中缺少相关计算说明,仅供参考)模板设计立面图1、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN) M1=0.73kN·m,N1=3.24kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2=0.73kN·m,N2=3.24kNM/W n=0.73×106/(4.12×103)=178.1N/mm2≤[f]=205N/mm2 满足要求!2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm)短边柱箍计算简图短边柱箍变形图(mm) ν1=1.85mm≤[ν]=l/400=1.98mmν2=1.85mm≤[ν]=l/400=1.98mm满足要求!六、对拉螺栓验算N=3.24×2=6.48kN≤N t b=17.8kN满足要求!N=3.24×2=6.48kN≤26kN满足要求!。
500柱模板(设置对拉螺栓)计算书

500×500柱模板(设置对拉螺栓)计算书计算依据:1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性4k c012cmin[0.22×24×4×1×1×21/2,24×4.07]=min[29.87,97.68]=29.87kN/m2 承载能力极限状态设计值S承=0.9max[1.2G4k+1.4Q3k,1.35G4k+1.4×0.7Q3k]=0.9max[1.2×29.868+1.4×2,1.35×29.868+1.4×0.7×2]=0.9max[38.642,42.282]=0.9×42.282=38.054kN/m2正常使用极限状态设计值S正=G4k=29.868 kN/m2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图,按四等跨连续梁验算静载线荷载q1=0.9×1.35bG4k=0.9×1.35×0.5×29.868=18.145kN/m活载线荷载q2=0.9×1.4×0.7bQ3k=0.9×1.4×0.7×0.5×2=0.882kN/mM max=-0.107q1l2-0.121q2l2=-0.107×18.145×0.12-0.121×0.882×0.12=-0.02kN·m σ=M max/W=0.02×106/(1/6×500×152)=1.092N/mm2≤[f]=14.742N/mm2满足要求!2、挠度验算作用线荷载q=bS正=0.5×29.868=14.934kN/mν=0.632ql4/(100EI)=0.632×14.934×1004/(100×8925×(1/12×500×153))=0.008mm≤[ν]=l/400=100/400=0.25mm满足要求!四、小梁验算小梁上作用线荷载q=bS承=0.1×38.054=3.805 kN/m小梁弯矩图(kN·m)M max=0.289kN·mσ=M max/W=0.289×106/42.667×103=6.782N/mm2≤[f]=13.5N/mm2满足要求!2、抗剪验算小梁剪力图(kN·m)V max=1.484kNτmax=3V max/(2bh0)=3×1.484×1000/(2×40×80)=0.696N/mm2≤[τ]=1.35N/mm2 满足要求!3、挠度验算小梁上作用线荷载q=bS正=0.1×29.868=2.987 kN/m小梁变形图(mm) ν=1.167mm≤[ν]=1.25mm满足要求!4、支座反力计算承载能力极限状态R max=2.968正常使用极限状态R max=2.33五、柱箍验算(规范中缺少相关计算说明,仅供参考)模板设计立面图1、柱箍强度验算连续梁中间集中力取小P值;两边集中力为小梁荷载取半后,取P/2值。
柱模板(设置对拉螺栓)计算书汇总

柱模板(设置对拉螺栓)计算书一、工程属性二、荷载组合4k c 012c min[0.22×24×4×1×1.15×2.51/2,24×2]=min[38.4,48]=38.4kN/m 2承载能力极限状态设计值S 承=0.9max[1.2G 4k +1.4Q 3k ,1.35G 4k +1.4×0.7Q 3k ]=0.9max[1.2×38.4+1.4×2,1.35×38.4+1.4×0.7×2]=0.9max[48.88,53.8]=0.9×53.8=48.42kN/m 2正常使用极限状态设计值S 正=G 4k =38.4 kN/m 2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图,按四等跨连续梁验算静载线荷载q1=0.9×1.35bG4k=0.9×1.35×0.4×38.4=18.66kN/m 活载线荷载q2=0.9×1.4×0.7bQ3k=0.9×1.4×0.7×0.4×2=0.71kN/mM max=-0.107q1l2-0.121q2l2=-0.107×18.66×0.182-0.121×0.71×0.182=-0.06kN·m σ=M max/W=0.06×106/(1/6×400×152)=4.25N/mm2≤[f]=15N/mm2满足要求!2、挠度验算作用线荷载q=bS正=0.4×38.4=15.36kN/mν=0.632ql4/(100EI)=0.63×15.36×1754/(100×10000×(1/12×400×153))=0.08mm≤[ν]=l/400=175/400=0.44mm满足要求!四、小梁验算小梁类型矩形木楞小梁材质规格(mm) 40×90小梁截面惯性矩I(cm4) 243 小梁截面抵抗矩W(cm3) 54小梁抗弯强度设计值[f](N/mm2) 15.44 小梁弹性模量E(N/mm2) 9350最低处柱箍离楼面距离(mm) 200小梁上作用线荷载q=bS承=0.18×48.42=8.47 kN/m小梁弯矩图(kN·m)M max=0.17kN·mσ=M max/W=0.17×106/54×103=3.14N/mm2≤[f]=15.44N/mm2满足要求!2、挠度验算小梁上作用线荷载q=bS正=0.18×38.4=6.72 kN/m面板变形图(mm)ν=0.1mm≤[ν]=1.5mm满足要求!五、柱箍验算(规范中缺少相关计算说明,仅供参考)柱箍类型钢管柱箍合并根数 2柱箍材质规格(mm) Ф48×3.5 柱箍截面惯性矩I(cm4) 12.19柱箍截面抵抗矩W(cm3) 5.08 柱箍抗弯强度设计值[f](N/mm2) 205 柱箍弹性模量E(N/mm2) 206000模板设计立面图1、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN) M1=0.2kN·m,N1=5.27kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2=0.2kN·m,N2=5.27kNM/W n=0.2×106/(5.08×103)=39.11N/mm2≤[f]=205N/mm2 满足要求!2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm)短边柱箍计算简图短边柱箍变形图(mm)ν1=0.06mm≤[ν]=l/400=1.14mmν2=0.06mm≤[ν]=l/400=1.14mm满足要求!六、对拉螺栓验算对拉螺栓型号M14 轴向拉力设计值N t b(kN) 17.8 扣件类型3形12型扣件容许荷载(kN) 12t满足要求!N=5.27×2=10.54kN≤12kN满足要求!。
对拉螺栓及柱箍选用计算书

对拉螺栓及柱箍选用计算书一、浇筑砼对模板的侧压力P m=0.22×γc×t0×β1×β2×V1/2P m=25H其中:P m:砼对模板的侧压力,取上述最小值V:砼浇筑速度,取2.5m/hγc:砼的重力密度(kN/m3),取25 kN/m3t0:砼初凝时间(h),t0=200/(T+15),砼入模温度为23℃β1:砼外加剂修正系数,取1.2β2:砼的坍落度修正系数,取1.15H:砼的浇筑高度,取7.37m则:P m=63.2 kN/m2二、对拉螺栓选用计算:在柱子两侧设1~2根对拉螺栓,知:1根φ16的对拉螺栓可承受拉力F=34.2kN,1根φ25的对拉螺栓可承受拉力F=83.4kN,1根φ20的对拉螺栓可承受拉力F=51.9kN,F= P m A= P m ab其中:F:对拉螺栓受到的拉力a:对拉螺栓的横向间距b:对拉螺栓的纵向间距,取0.5mA:对拉螺栓分担的受荷面积1.柱宽为1.266m时:F=63.2×0.5×1.45/2=29.9 kN2.柱宽为1.62m时:F=63.2×0.5×1.844/2=29.1kN通过计算可知: 选用φ16对拉螺栓能满足要求。
因此应在柱两侧各设1根φ16对拉螺栓。
3. 柱宽为2.1m时:在柱两侧各设2根φ20对拉螺栓,则:F=63.2×0.5×2.34/2=37.1kN<f =51.9kN,满足要求。
4. 柱宽为2.25m时:在柱两侧各设1根φ20对拉螺栓,则:F=63.2×0.5×2.49/2=39.4kN<f =51.9kN,满足要求。
5.柱宽为2.6m时:在柱两侧各设1根φ20对拉螺栓,则:F=63.2×0.5×2.84/2=44.9kN<f =51.9kN,满足要求。
6.柱宽为3.0m时:在柱两侧各设1根φ20对拉螺栓,则:F=63.2×0.5×3.24/2=51.2kN<f =51.9kN,能满足要求7.柱宽为3.3m时:在柱两侧各设1根φ20对拉螺栓,则:F=63.2×0.5×3.54/2=55.9kN >f =51.9kN,不能满足要求在柱两侧各设1根φ20对拉螺栓外,再在柱中均匀布置2根φ20对拉螺栓则:F=63.2×0.5×3.54/4=28kN <f =51.9kN,不能满足要求8.基础梁上对拉螺栓选用验算:(梁高2000mm)基础梁的对拉螺栓选用φ16对拉螺栓,对拉螺栓的水平和垂直方向间距均为600mm。
柱模板(设置对拉螺栓)

柱模板(设置对拉螺栓)计算书计算依据:1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性4k c012cmin[0.22×24×4×1×1×21/2,24×4.8]=min[29.87,115.2]=29.87kN/m2 承载能力极限状态设计值S承=0.9max[1.2G4k+1.4Q3k,1.35G4k+1.4×0.7Q3k]=0.9max[1.2×29.87+1.4×2,1.35×29.87+1.4×0.7×2]=0.9max[38.644,42.285]=0.9×42.285=38.056kN/m2正常使用极限状态设计值S正=G4k=29.87 kN/m2三、面板验算面板类型覆面竹胶合板面板厚度(mm) 15 面板抗弯强度设计值[f](N/mm2) 14.74 面板弹性模量E(N/mm2) 8925 柱长边小梁根数 5 柱短边小梁根数 5柱箍间距l1(mm) 500模板设计平面图1、强度验算最不利受力状态如下图,按四等跨连续梁验算静载线荷载q1=0.9×1.35bG4k=0.9×1.35×0.5×29.87=18.146kN/m活载线荷载q2=0.9×1.4×0.7bQ3k=0.9×1.4×0.7×0.5×2=0.882kN/mM max=-0.107q1l2-0.121q2l2=-0.107×18.146×0.22-0.121×0.882×0.22=-0.082kN·m σ=M max/W=0.082×106/(1/6×500×152)=4.37N/mm2≤[f]=14.74N/mm2满足要求!2、挠度验算作用线荷载q=bS正=0.5×29.87=14.935kN/mν=0.632ql4/(100EI)=0.632×14.935×2004/(100×8925×(1/12×500×153))=0.12mm≤[ν]=l/400=200/400=0.5mm满足要求!四、小梁验算小梁类型矩形木楞小梁材质规格(mm) 50×100小梁截面惯性矩I(cm4) 416.667 小梁截面抵抗矩W(cm3) 83.333小梁抗弯强度设计值[f](N/mm2) 15.444 小梁弹性模量E(N/mm2) 9350最低处柱箍离楼面距离(mm) 300小梁上作用线荷载q=bS承=0.2×38.056=7.611 kN/m小梁弯矩图(kN·m)M max=0.342kN·mσ=M max/W=0.342×106/83.333×103=4.11N/mm2≤[f]=15.444N/mm2 满足要求!2、挠度验算小梁上作用线荷载q=bS正=0.2×29.87=5.974 kN/m小梁变形图(mm)ν=0.316mm≤[ν]=1.5mm满足要求!五、柱箍验算(规范中缺少相关计算说明,仅供参考)柱箍类型钢管柱箍合并根数 2柱箍材质规格(mm) Φ48.3×3.6 柱箍截面惯性矩I(cm4) 12.71 柱箍截面抵抗矩W(cm3) 5.26 柱箍抗弯强度设计值[f](N/mm2) 205 柱箍弹性模量E(N/mm2) 206000模板设计立面图1、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN) M1=0.272kN·m,N1=6.335kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2=0.272kN·m,N2=6.335kNM/W n=0.272×106/(5.26×103)=51.634N/mm2≤[f]=205N/mm2 满足要求!2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm)短边柱箍计算简图短边柱箍变形图(mm) ν1=0.096mm≤[ν]=l/400=1.288mmν2=0.096mm≤[ν]=l/400=1.288mm满足要求!六、对拉螺栓验算t满足要求!N=6.335×2=12.671kN≤26kN 满足要求!。
柱模板(设置对拉螺栓)计算书

柱模板(设置对拉螺栓)计算书一、工程属性二、荷载组合混凝土重力密度γc (kN/m 3) 24 新浇混凝土初凝时间t 0(h) 4 外加剂影响修正系数β1 1 混凝土坍落度影响修正系数β2 1.15 混凝土浇筑速度V(m/h)2.5混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m)4.9倾倒混凝土时对垂直面模板荷载标准值Q 3k (kN/m 2)2 新浇混凝土对模板的侧压力标准值G 4k =min[0.22γc t 0β1β2v ,γc H]=min[0.22×24×4×1×1.15×2.51/2,24×4.9]=min[38.4,117.6]=38.4kN/m 2承载能力极限状态设计值S 承=0.9max[1.2G 4k +1.4Q 3k ,1.35G 4k +1.4×0.7Q 3k ]=0.9max[1.2×38.4+1.4×2,1.35×38.4+1.4×0.7×2]=0.9max[48.88,53.8]=0.9×53.8=48.42kN/m 2正常使用极限状态设计值S 正=G 4k =38.4 kN/m 2三、面板验算面板类型覆面木胶合板 面板厚度(mm)18 面板抗弯强度设计值[f](N/mm 2) 20 面板弹性模量E(N/mm 2) 10000 柱长边小梁根数 5 柱短边小梁根数5柱箍间距l 1(mm)400模板设计平面图1、强度验算最不利受力状态如下图,按四等跨连续梁验算静载线荷载q1=0.9×1.35bG4k=0.9×1.35×0.4×38.4=18.66kN/m 活载线荷载q2=0.9×1.4×0.7bQ3k=0.9×1.4×0.7×0.4×2=0.71kN/mM max =-0.107q 1l 2-0.121q 2l 2=-0.107×18.66×0.152-0.121×0.71×0.152=-0.05kN·m σ=M max /W =0.05×106/(1/6×400×182)=2.17N/mm 2≤[f]=20N/mm 2 满足要求! 2、挠度验算作用线荷载q =bS 正=0.4×38.4=15.36kN/mν=0.632ql 4/(100EI)=0.63×15.36×1504/(100×10000×(1/12×400×183))=0.03mm≤[ν]=l/400=150/400=0.38mm 满足要求!四、小梁验算小梁类型矩形木楞 小梁材质规格(mm) 50×100 小梁截面惯性矩I(cm 4)416.67 小梁截面抵抗矩W(cm 3) 83.33 小梁抗弯强度设计值[f](N/mm 2) 15.44 小梁弹性模量E(N/mm 2)9350最低处柱箍离楼面距离(mm)2001、强度验算小梁上作用线荷载q =bS 承=0.15×48.42=7.26 kN/m小梁弯矩图(kN·m)M max=0.33kN·mσ=M max/W=0.33×106/83.33×103=3.92N/mm2≤[f]=15.44N/mm2 满足要求!2、挠度验算小梁上作用线荷载q=bS正=0.15×38.4=5.76 kN/m面板变形图(mm)ν=0.31mm≤[ν]=1.5mm满足要求!五、柱箍验算(规范中缺少相关计算说明,仅供参考)模板设计立面图1、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN) M1=0.23kN·m,N1=6.69kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2=0.23kN·m,N2=6.69kNM/W n=0.23×106/(4.73×103)=49.06N/mm2≤[f]=205N/mm2 满足要求!2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm)短边柱箍计算简图短边柱箍变形图(mm) ν1=0.06mm≤[ν]=l/400=1.04mmν2=0.06mm≤[ν]=l/400=1.04mm满足要求!六、对拉螺栓验算t满足要求!N=6.69×2=13.37kN≤26kN满足要求!。
6米高800截面柱模板(设置对拉螺栓)计算书

柱模板(设置对拉螺栓)计算书计算依据:1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计标准》GB 50017-20175、《建筑结构可靠性设计统一标准》GB50068-2018一、工程属性4k c012c min[0.22×24×5.71×1×1×21/2,24×6]=min[42.64,144]=42.64kN/m2 S承=γ0×(1.3G4k+γL×1.5Q3k)=1×(1.3 × 42.637+ 0.9×1.5×2.000)=58.13kN/m2 正常使用极限状态设计值S正=G4k=42.637 kN/m2三、面板验算面板类型覆面木胶合板面板厚度(mm) 15 面板抗弯强度设计值[f](N/mm2) 15.444 面板弹性模量E(N/mm2) 9350 柱长边小梁根数 5 柱短边小梁根数 5柱箍间距l1(mm) 500模板设计平面图1、强度验算最不利受力状态如下图,按四等跨连续梁验算静载线荷载q1=γ0×1.3×bG4k=1×1.3×0.5×42.637=27.714kN/m活载线荷载q2=γ0×γL×1.5×bQ3k=1×0.9×1.5×0.5×2=1.35kN/mM max=-0.107q1l2-0.121q2l2=-0.107×27.714×0.22-0.121×1.35×0.22=-0.125kN·mσ=M max/W=0.125×106/(1/6×500×152)=6.675N/mm2≤[f]=15.444N/mm2满足要求!2、挠度验算作用线荷载q=bS正=0.5×42.637=21.319kN/mν=0.632ql4/(100EI)=0.632×21.319×2004/(100×9350×(1/12×500×153))=0.164mm≤[ν]=l/400=200/400=0.5mm满足要求!四、小梁验算小梁类型矩形木楞小梁截面类型(mm) 50×80小梁截面惯性矩I(cm4) 213.333 小梁截面抵抗矩W(cm3) 53.333小梁抗弯强度设计值[f](N/mm2) 15.444 小梁弹性模量E(N/mm2) 9350小梁抗剪强度设计值[τ](N/mm2) 1.782 最低处柱箍离楼面距离(mm) 200 小梁上作用线荷载q=bS承=0.2×58.128=11.626 kN/m小梁弯矩图(kN·m)M max=0.523kN·mσ=M max/W=0.523×106/53.333×103=9.809N/mm2≤[f]=15.444N/mm2 满足要求!2、抗剪验算小梁剪力图(kN·m)V max=3.619kNτmax=3V max/(2bh0)=3×3.619×1000/(2×50×80)=1.357N/mm2≤[τ]=1.782N/mm2 满足要求!3、挠度验算小梁上作用线荷载q=bS正=0.2×42.637=8.527 kN/m小梁变形图(mm)ν=0.88mm≤[ν]=1.25mm满足要求!4、支座反力计算承载能力极限状态R max=7.107正常使用极限状态R max=5.212五、柱箍验算柱箍类型钢管柱箍合并根数 1柱箍材质规格(mm) Ф48×3 柱箍截面惯性矩I(cm4) 10.78柱箍截面抵抗矩W(cm3) 4.49 柱箍抗弯强度设计值[f](N/mm2) 205柱箍弹性模量E(N/mm2) 206000 柱箍截面面积A(cm2) 4.24模板设计立面图1、柱箍强度验算连续梁中间集中力取小P值;两边集中力为小梁荷载取半后,取P/2值。
柱模板(有对拉螺栓)-计算书1

柱模板(设置对拉螺栓)计算书一、计算依据1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《建筑施工临时支撑结构技术规范》JGJ300-2013二、计算参数(图1)模板设计平面图(图2)模板设计立面图三、荷载统计新浇混凝土对模板的侧压力F1=0.22γc t0β1β2V0.5=0.22×24×4×1.2×1.15×20.5=41.218kN/m2 F2=γc H=24×5000/1000=120kN/m2标准值G4k=min[F1,F2]=41.218kN/m2承载能力极限状态设计值根据柱边的大小确定组合类型:由于柱长边大于300mm,则:S=0.9max[1.2G4k+1.4Q3k, 1.35G4k+1.4×0.7Q3k] =0.9×max(1.2×41.218+1.4×2,1.35×41.218+1.4×0.7×2)=51.844kN/m2正常使用极限状态设计值S k=G4k=41.218kN/m2四、面板验算根据规范规定面板可按简支跨计算,故可按简支跨一种情况进行计算,取b=1m 单位面板宽度为计算单元。
W=bh2/6=1000×152/6=37500mm3,I=bh3/12=1000×153/12=281250mm4其中的h为面板厚度。
(图3)面板强度计算简图1、强度验算q=bS=1×51.844=51.844kN/m(图4)面板弯矩图(kN·m)M max=0.259kN·mσ=M max/W=0.259×106/37500=6.913N/mm2≤[f]=30N/mm2满足要求2、挠度验算(图5)面板挠度计算简图q k=bS k=1×41.218=41.218kN/m(图6)面板挠度图(mm)νmax=0.265mm≤[ν]=200/400=0.5mm满足要求五、次楞验算柱子截面的长短边分别进行安全验算如下:A、柱长边次楞验算根据实际情况次楞的计算简图应为两端带悬挑的多跨连续梁,计算简图如下:(图7)次楞强度计算简图次楞上作用线荷载:q=(L/m)S=800/(5-1)/1000×51.844=10.369kN/mq k=(L/m)S k=800/(5-1)/1000×41.218=8.244kN/m1、强度验算(图8)次楞弯矩图(kN·m)M max=0.467kN·mσ=M max/W=0.467×106/(83.333×1000)=5.599N/mm2≤[f]=15N/mm2满足要求2、抗剪验算(图9)次楞剪力图(kN)V max=3.166kNτ=V max S0/(Ib) = 3.166×103×62.5×103/(416.667×104×5×10)=0.95N/mm2≤[f v]=2N/mm2满足要求3、挠度验算(图10)次楞挠度计算简图(图11)次楞挠度图(mm)ν=0.415mm≤[ν]=450/400=1.125mm满足要求4、支座反力计算R max=6.277kNR maxk=4.99kNB、柱短边次楞验算根据实际情况次楞的计算简图应为两端带悬挑的多跨连续梁,计算简图如下:(图12)次楞强度计算简图次楞上作用线荷载:q=(B/n)S=600/(4-1)/1000×51.844=10.369kN/mq k=(B/n)S k=600/(4-1)/1000×41.218=8.244kN/m1、强度验算(图13)次楞弯矩图(kN·m)M max=0.467kN·mσ=M max/W=0.467×106/(83.333×1000)=5.599N/mm2≤[f]=15N/mm2满足要求2、抗剪验算(图14)次楞剪力图(kN)V max=3.166kNτ=V max S0/(Ib) = 3.166×103×62.5×103/(416.667×104×5×10)=0.95N/mm2≤[f v]=2N/mm2满足要求3、挠度验算(图15)次楞挠度计算简图(图16)次楞挠度图(mm)ν=0.415mm≤[ν]=450/400=1.125mm满足要求4、支座反力计算R max=6.277kNR maxk=4.99kN六、柱箍验算柱子截面的长短边分别进行安全验算如下:A、柱长边柱箍验算取s=(800+(100+48)×2)/(3+1)=274mm为计算跨度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
柱模板(设置对拉螺栓)计算书
一、工程属性
二、荷载组合
4k c 012c min[0.22×24×4×1×1.15×2.51/2,24×2]=min[38.4,48]=38.4kN/m 2
承载能力极限状态设计值S 承=0.9max[1.2G 4k +1.4Q 3k ,1.35G 4k +1.4×0.7Q 3k ]=0.9max[1.2×38.4+1.4×2,1.35×38.4+1.4×0.7×2]=0.9max[48.88,53.8]=0.9×53.8=48.42kN/m 2
正常使用极限状态设计值S 正=
G 4k =38.4 kN/m 2
三、面板验算
模板设计平面图
1、强度验算
最不利受力状态如下图,按四等跨连续梁验算
静载线荷载q1=0.9×1.35bG4k=0.9×1.35×0.6×38.4=27.99kN/m 活载线荷载q2=0.9×1.4×0.7bQ3k=0.9×1.4×0.7×0.6×2=1.06kN/m
M max=-0.107q1l2-0.121q2l2=-0.107×27.99×0.262-0.121×1.06×0.262=-0.21kN·m σ=M max/W=0.21×106/(1/6×600×152)=9.18N/mm2≤[f]=15N/mm2
满足要求!
2、挠度验算
作用线荷载q=bS正=0.6×38.4=23.04kN/m
ν=0.632ql4/(100EI)=0.63×23.04×257.144/(100×10000×(1/12×600×153))=
0.38mm≤[ν]=l/400=257.14/400=0.64mm
满足要求!
四、小梁验算
小梁上作用线荷载q=bS承=0.26×48.42=12.45 kN/m
小梁弯矩图(kN·m)
M max=0.56kN·m
σ=M max/W=0.56×106/42.15×103=13.29N/mm2≤[f]=15.44N/mm2 满足要求!
2、挠度验算
小梁上作用线荷载q=bS正=0.26×38.4=9.87 kN/m
面板变形图(mm)
ν=1.06mm≤[ν]=1.5mm
满足要求!
五、柱箍验算
(规范中缺少相关计算说明,仅供参考)
模板设计立面图
1、柱箍强度验算
长边柱箍计算简图
长边柱箍弯矩图(kN·m)
长边柱箍剪力图(kN) M1=0.84kN·m,N1=16.88kN
短边柱箍计算简图
短边柱箍弯矩图(kN·m)
短边柱箍剪力图(kN)
M2=0.21kN·m,N2=10.15kN
M/W n=0.84×106/(4.49×103)=187.53N/mm2≤[f]=205N/mm2 满足要求!
2、柱箍挠度验算
长边柱箍计算简图
长边柱箍变形图(mm)
短边柱箍计算简图
短边柱箍变形图(mm) ν1=0.33mm≤[ν]=l/400=1.25mm
ν2=0.03mm≤[ν]=l/400=0.75mm
满足要求!
六、对拉螺栓验算
t
满足要求!
N=16.88×1=16.88kN≤26kN
满足要求!。
