变压器绕组接线组别及各分接的电压比调试作业指导书
10kv变压器大修试验作业指导书
安全措施及注意事项 应过快
1）应注意测试高压线 的对地绝缘问题 2）仪器应可靠接地
试验标准
1）不同温度下的 tg δ值一般可
用公式
tg δ2 = tg
δ ×1.3 (t2-t1)/10 1
换算 ( 式中 tg δ1、tg δ 2 分别为在
温度 t 1、t 2 下的 tg δ值 ) ， 20 ℃
时 tg δ不大于： 0.6%
3 试验现场不设安全围栏，会使非试验人员进入试验场地，造成触电
4 进行绝缘电阻测量和直流试验后不对试品充分放电，会发生电击 5 加压时无人监护，可能会造成误加压或非试验人员误入试验场地，造成触电 6 升压过程不实行呼唱制度，会造成人员触电 7 登高作业可能会发生高空坠落或瓷件损坏
8 试验设备接地不好，可能会对试验人员造成伤害
√ 序号
1
2
试验项目 绕 组连 同3. 套 管绝 缘 电 阻、 吸 收 比和 极 化指数
试验方法 1）测量并记录环境温度和湿度，并记 录变压器顶层油温平均值作为绕组绝 缘温度 2）测量前应将被测绕组短路接地，将 所有绕组充分放电 3）各非被测绕组短路接地，被测绕组 各引出端短路，测量记录 15 秒、 60 秒、 600 秒的绝缘电阻值 4）先断开测量线，关闭兆欧表，被测 绕组回路对地放电 5）测量其他绕组
量值换算到同一温度（式中 R1、R2分 法
别为在温度 t1 、 t2 下的电阻值， t1 3）应注意在测量后对
可取为交接试验时的变压器绕组温
被测绕组充分放电
度；T 为电阻温度常数， 铜导线取 235，
铝导线取 225）
1) 将变压比测试仪与被测变压器的
测试前应正确输入被
高压、低压绕组用测试线正确连接
变压器作业指导书
变压器作业指导书标题：变压器作业指导书第一部分：引言变压器是电力系统中常见的重要设备之一，用于改变电压和电流的大小。
在这份作业指导书中，我们将介绍变压器的基本原理、类型和工作原理，以及一些常见问题的解决方法。
通过学习和实践，你将能够更好地理解变压器的运行原理和使用方法。
第二部分：变压器的基本原理首先，我们需要了解变压器的基本工作原理。
变压器基于电磁感应定律，通过电磁感应原理将电能从一个线圈传递到另一个线圈，从而实现电压和电流的变换。
变压器主要由两个线圈组成，一个称为“主绕组”，另一个称为“副绕组”。
主绕组接通交流电源，而副绕组连接负载设备。
通过变压器的绕组比例，可以实现电压和电流的升降。
第三部分：变压器的类型在学习变压器之前，了解不同类型的变压器是非常重要的。
根据使用环境和功能，变压器可以分为以下几种类型：1. 电力变压器：主要用于电力系统中的电压传输和配电。
2. 隔离变压器：用于提供隔离电源和设备的保护。
3. 自耦变压器：具有单一绕组的变压器，适用于特定的应用场景。
4. 调压变压器：用于调整电压的大小和稳定性。
5. 隔爆变压器：用于防止火灾和爆炸的变压器。
通过了解这些不同类型的变压器，你将能够选择适合特定应用的变压器。
第四部分：变压器的工作原理现在我们来看一下变压器的工作原理。
当主绕组中的电流改变时，会产生一个变化的磁场。
该磁场将穿过副绕组，并导致在副绕组中产生电流。
这个现象被称为电磁感应。
由于绕组的匝数比例，副绕组中的电流会呈现与主绕组不同的电压和电流大小。
通过选择适当的绕组比例，变压器可以实现从高电压/低电流到低电压/高电流的升降。
第五部分：变压器的常见问题及解决方法在使用变压器过程中，可能会遇到一些常见问题。
以下是一些常见问题及其解决方法：1. 变压器发出嗡嗡声：这可能是由于铁心出现磁振动或绕组接触不良造成的。
在此情况下，你可以尝试加固变压器的固定件，或重新连接绕组。
2. 无输出电压：检查变压器的接线是否正确，以及是否有断路或短路。
变压器极性组别和电压比试验操作使用
变压器极性组别和电压比试验操作使用变压器极性组别和电压比试验操作使用电力变压器线圈的一次侧和二次侧之间存在着极性关系，若有几个线圈或几个变压器进行组合，都需要知道其极性，才可以正确运用。
对于两线圈的变压器来说，若在任意瞬间在其内感应的电势都具有同方向，则称它为同极性或减极性，否则为加极性。
变压器联结组是变压器的紧要参数之一，是变压器并联运行的紧要条件，在很多情况下都需要进行测量。
一、变压器极性组别和电压比试验的目的和意义在变压器空载运行的条件下，高压绕组的电压和低压绕组的电压之比称为变压器的变压比：电压比一般按线电压计算，它是变压器的一个紧要的性能指标，测量变压器变比的目的是：（1）保证绕组各个分接的电压比在技术允许的范围之内；（2）检查绕组匝数的正确性；（3）判定绕组各分接的引线和分接开关连接是否正确。
二、变压器极性组别和电压比试验方法1、直流法确定变压器的极性测量变压器绕组极性的方法有直流法和沟通法。
直流法：用一节干电池接在变压器的高压端子上，在变压器的二次侧接上一毫安表或微安表，试验时察看当电池开关合上时表针的摇摆方向，即可确定极性。
2、直流法确定变压器的组别；3、用变压器变比测试仪测量变压比。
三、变压器极性组别和电压比试验注意事项和结果分析（1）直流法确定极性时，试验过程应反复操作数次，以免发生因表针摇摆快而作出过错误的结论。
（2）在测量组别时，对于变压比大的变压器应选择较高的电压和小量程的直流毫伏表，微安表或万用表；对变压比小的选用较低的电压和较大量程的毫伏表，微安表或万用表。
（3）变压器的变压比应当在每一个分接下进行测量，当不但一个线圈带有分接时，可以轮流在各个线圈全部分接位置下测定，而其相对的带分接线圈则应接在额定分接上。
（4）带有载调压装置的，必需采用电动操动装置改换分接。
（5）整个测量过程要特别注意变压器A和a不能对调，否则高压将会进入桥体。
（6）当渐渐加添试验电压时，电压表快速上升至满度时应关掉电源进行检查。
变压器作业指导书.
第二部分变压器的检修1、技术规范及主要参数1.1 220KV变压器出厂技术数据设备参名数名主变启备变厂高变型号SFP10－400000/220SFFZ10-50000/200 SFF10-50000/20容量242±2×2.5％20KV50/31.5-31.5MV A 50/31.5-31.5MV A额定电压38.5/6.3 KV 230±8×1.25％/6.3-6.3KV230±2×2.5％/6.3-6KV额定电流954/11547A 119/2887-2887A 1443/2887-2887A 接线组别Yn.d11 YNyno-yno+d DYn1-yn1冷却方式ODAF ONAF ONAF阻抗电压14 ％空载电流0.15％≤0.5％≤0.4％空载损耗180KW 36KW 35KW负载损耗730KW 39KW 220 KW油重44000 kg 31.17 t17200 kg总重282190 kg102.42 t63400 kg生产厂家新疆特变新疆特变西安西电变压器厂出厂日期12011年9月2011年3月2011年4月2、检修周期和检修项目2.1 检修周期2.1.1 新安装的变压器在投入后的五年内或以后每隔十年左右(视检查试验结果决定)大修一次。
2.1.2 电压在10kV以上，容量在16000kVA以上的电力变压器，每半年小修一次，其它变压器每年小修一次。
2.1.3 临时性检修：2.1.3.1 变压器在受到短路冲击后，应临时检查。
2.1.3.2 存在有严重缺陷，影响继续安全运行时。
2.2 大修项目2.2.1 大修前的各项试验及变压器油的化验工作。
2.2.2 放油、滤油，并做耐压试验。
2.2.3 高压侧、中压侧、低压侧等瓷套解体检修。
2.2.4 变压器吊芯(吊罩)检查。
2.2.5 绕组、引线及磁（电）屏蔽装置的检修。
2.2.6 铁芯、铁芯紧固件（穿芯螺杆、夹件、拉带、绑带等）压钉、压板及接地片的检修。
配电变压器分接头调节方案
配电变压器分接头调节方案一、分接头调节的原理分接头调节是通过改变主绕组与副绕组的连接方式来改变变压器的输出电压，主要有两种方式：1.在主绕组中设置多个分接头，改变主绕组的起点和终点的连接方式；2.在副绕组中设置多个分接头，改变副绕组的起点和终点的连接方式。
单边分接头调节方案是将分接头全部设置在主绕组或副绕组的同一侧。
这种方案适用于电压偏高或电压偏低的情况。
（1）单边高压调节方案将分接头设置在主绕组的高电压侧，通过改变主绕组的起点和终点的连接方式来改变输出电压。
这种方案适用于电压偏高的情况。
（2）单边低压调节方案将分接头设置在副绕组的低电压侧，通过改变副绕组的起点和终点的连接方式来改变输出电压。
这种方案适用于电压偏低的情况。
双边分接头调节方案是将分接头设置在主绕组和副绕组两侧，通过改变两侧的连接方式来改变输出电压。
这种方案适用于需要更大调节范围的情况。
（1）双边高压调节方案将分接头设置在主绕组的高电压侧和副绕组的高电压侧，通过改变两侧的起点和终点的连接方式来改变输出电压。
这种方案适用于电压偏高的情况。
（2）双边低压调节方案将分接头设置在主绕组的低电压侧和副绕组的低电压侧，通过改变两侧的起点和终点的连接方式来改变输出电压。
这种方案适用于电压偏低的情况。
多段分接头调节方案是将分接头设置在主绕组或副绕组的不同侧，通过组合不同侧的分接头来实现更精确的电压调节。
这种方案适用于需要更大调节范围和更精确的电压调节的情况。
（1）多段高压调节方案将分接头设置在主绕组的高电压侧和副绕组的高电压侧，并通过不同侧的分接头的组合来实现更精确的调节。
这种方案适用于需要更大调节范围和更精确的电压调节的情况。
（2）多段低压调节方案将分接头设置在主绕组的低电压侧和副绕组的低电压侧，并通过不同侧的分接头的组合来实现更精确的调节。
这种方案适用于需要更大调节范围和更精确的电压调节的情况。
三、分接头调节操作步骤1.根据需要确定调节方案，选择适当的分接头连接方式。

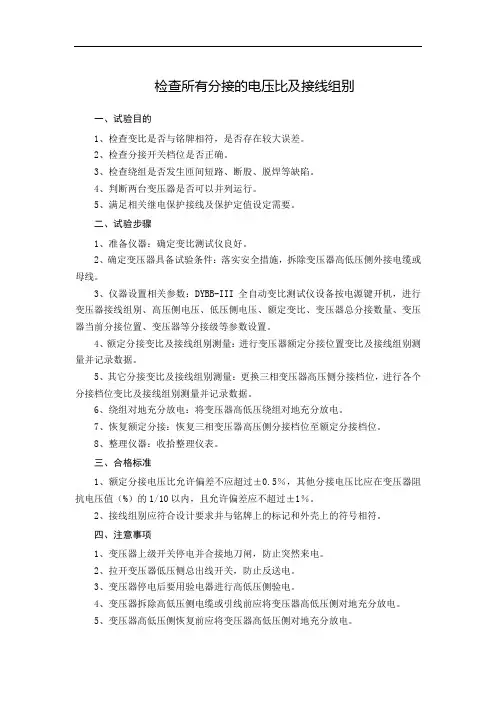

变压器检查所有分接的电压比及接线组别作业指导书
检查所有分接的电压比及接线组别一、试验目的1、检查变比是否与铭牌相符，是否存在较大误差。
2、检查分接开关档位是否正确。
3、检查绕组是否发生匝间短路、断股、脱焊等缺陷。
4、判断两台变压器是否可以并列运行。
5、满足相关继电保护接线及保护定值设定需要。
二、试验步骤1、准备仪器：确定变比测试仪良好。
2、确定变压器具备试验条件：落实安全措施，拆除变压器高低压侧外接电缆或母线。
3、仪器设置相关参数：DYBB-III全自动变比测试仪设备按电源键开机，进行变压器接线组别、高压侧电压、低压侧电压、额定变比、变压器总分接数量、变压器当前分接位置、变压器等分接级等参数设置。
4、额定分接变比及接线组别测量：进行变压器额定分接位置变比及接线组别测量并记录数据。
5、其它分接变比及接线组别测量：更换三相变压器高压侧分接档位，进行各个分接档位变比及接线组别测量并记录数据。
6、绕组对地充分放电：将变压器高低压绕组对地充分放电。
7、恢复额定分接：恢复三相变压器高压侧分接档位至额定分接档位。
8、整理仪器：收拾整理仪表。
三、合格标准1、额定分接电压比允许偏差不应超过±0.5％，其他分接电压比应在变压器阻抗电压值（%）的1/10以内，且允许偏差应不超过±1％。
2、接线组别应符合设计要求并与铭牌上的标记和外壳上的符号相符。
四、注意事项1、变压器上级开关停电并合接地刀闸，防止突然来电。
2、拉开变压器低压侧总出线开关，防止反送电。
3、变压器停电后要用验电器进行高低压侧验电。
4、变压器拆除高低压侧电缆或引线前应将变压器高低压侧对地充分放电。
5、变压器高低压侧恢复前应将变压器高低压侧对地充分放电。
6、变压器高低压侧套管或支撑绝缘子脏污时应先用干净的棉布及无水酒精清洁擦拭干净再试验。
配电变压器停电调整电压分接开关作业指导书
（1）核对线路设备名称、编号及位置正确无误。
（2）作业人员戴绝缘手套，过程设专人监护。
（3）拆接地线时应先拆除导线端，后拆除接地端，注意人体不得碰触接地线。
确认( )
测量项目
测量数据
备注
调整前电压测量
调整后电压测量
五、作业终结
序号
项目
内容
结果
1
结论
是否正常
正常( )
不正常( )
2
发现问题
3
处理结果
确认( )
4
风险变化情况
确认( )
5
备注
填写要求：
各项措施确认及作业结果：正常则填写“√”、异常则填写“×”、无需执行则填写“○”。
（3）作业人员戴绝缘手套，在工作地点各端验明无电压后挂接地线，过程设专人监护。
（4）挂接地线时应先接接地端，后接导线端，注意人体不得碰触接地线。
确认( )
3
拆除引线（必要时）
记录接线情况及相序标示，拆除变压器高低压侧引线。
确认( )
4
调整电压分接开关
（1）将变压器抽头拉起并前后转动几次,消除触头氧化层，确保转动正常后，调整到相应的抽头位置上，接触良好。
（2）设专人管控作业区域范围内过往车辆。
确认( )
2.新增风险
序号
风险描述
控制措施
工作负责人
确认
1
确认( )
2
…
四、作业过程及记录
序号
作业内容
作业标准
作业结果
1
调整前电压测量
检查绝缘手套完好并戴上进行电压测量，设专人监护。
确认( )
2
验电、挂接地线
1）核对线路设备名称、编号及位置正确无误。
绕组所有分接的电压比试验标准化作业指导书
绕组所有分接的电压比试验标准化作业指导书1.1试验目的检查变压器绕组匝数比的正确性；检查分接开关的状况；变压器故障后，测量电压比来检查变压器是否存在匝间短路；判断变压器是否可以并列运行。
1.2该项目适用范围交接时、分接开关引线拆装后、更换绕组后、必要时1.3试验时使用的仪器QJ35型变比电桥或变比测试仪1.4试验方法1.4.1用双电压表法测量电压比1.4.1.1直接双电压表法在变压器的一侧施加电压，并用电压表在一次、二次绕组两侧测量电压（线电压或用相电压换算成线电压），两侧线电压之比即为所测电压比。
测量电压比时要求电源电压稳定，必要时需加稳压装置，二次侧电压表引线应尽量短，且接触良好，以免引起误差。
测量用电压表准确度应不低于0.5级，一次、二次侧电压必须同时读数。
1.4.1.2电压互感器的双电压表法在被试变压器的额定电压下测量电压比时，一般没有较准确的高压交流电压表，必须经电压互感器来测量。
所使用的电压表准确度不低于0.5级，电压互感器准确度应为0.2级，其试验接线如图7-1所示。
其中，图7-1（b）为用两台单相电压互感器组成的V形接线，此时，互感器必须极性相同。
当大型电力变压器瞬时全压励磁时，可能在变压器中产生涌流，因而在二次侧产生过电压，所以测量用的电压表在充电的瞬间必须是断开状态。
为了避免涌流可能产生的过电压，可以用发电机调压，这在发电厂容易实现，而变电所则只有利用变压器新投人运行或大修后的冲击合闸试验时一并进行。
对于110/10kV的高压变压器，如在低压侧用380V励磁，高压侧需用电压互感器测量电压。
电压互感器的准确度应比电压表高一级，电压表为0.5级，电压互感器应为0.2级。
图7-1经电压互感器测量电压比(a)单相变压器测量(b)三相变压器测量1.4.2变比电桥测量变压比利用变比电桥能够很方便的测量出被试变压器的变压比。
变比电桥的测量原理图如图7-2所示，只需要在被试变压器的一次侧加电压U1，则在变压器的二次侧感应出电压U2，调整电阻R1，使检流计指零，然后通过简单的计算求出电压比K。
变压器高压试验标准作业指导书
220KV变压器高压试验作业指导书
编写：年月日审核：年月日批准：年月日作业负责人：
作业时间：年月日分至年月日分
小浪底水力发电厂发电维护分厂
1 试验前准备
1.1 准备工作安排
1.2 作业人员要求和到位人员监督1.
2.1 人员要求
1.2.2 到位人员监督项目
1.3 工器具、仪器
1.4 危险点分析及防范措施
1.5 安全注意事项
1.6 人员分工：
1.7召开班前会
2 现场试验准备阶段
3、现场试验阶段
4 现场结束阶段
4.1 试验工作结束阶段
4.2试验数据分析
4.2.1 变压器铭牌标识
4.2.2 变压器试验记录表格
5 召开班后会
6 作业指导书执行情况评估
小浪底水力发电厂一次室
2010年月日。
变压器试验作业指导书
变压器试验作业指导书1 适用范围本指导书适用于变压器（含调压器）的直流电阻、变比、空载、短路、耐压、绝缘电阻、介损和油耐压试验作业。
2 编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）2.2《高速铁路电力管理规则》（铁总运[2015]49号）2.3《铁路电力安全工作规程补充规定》（铁总运[2015]51号）2.4《杭州供电段高速铁路电力设备运行管理细则》2.5《杭州供电段高速铁路电力设备检修管理细则》2.6《杭州供电段普速铁路电力设备运行管理细则》2.7《杭州供电段普速铁路电力设备检修管理细则》3 安全风险提示3.1 风险识别3.1.1 变压器试验过程中存在触电伤害。
3.1.2变压器试验过程中存在烫伤伤害。
3.1.3变压器试验过程中存在高空坠落伤害。
3.2 管控措施3.2.1变压器试验时，试验人员必须执行“三戴二穿”制度，合理安排作业人员，做好必要的防护工作。
3.2.2变压器停电时，首先详细核对停电范围是否与工作票所写的相符，在有可能来电方向设置接地封线，悬挂“禁止合闸，有人工作！”的标示牌。
3.2.3 试验人员试验开始前进行现场巡查清理，确定工作范围人员已处于安全区域，试验过程中设专人监护。
3.2.4 变压器试验时应从各方面断开电源，检查无电和确认设备上无人工作后方可进行，在测量前后必须将变压器高低压侧对地放电，在测量中禁止任何人触及设备，试验时人员及设备应在绝缘垫上。
3.2.5 在邻近作业的带电区应有安全防护措施如警告牌、防护绳等，防止误入带电区域。
3.2.6 在变压器登高作业时，注意高空坠落，检修作业人员应佩带好安全带，在高空作业进行工器具传递过程中，严禁高空抛物。
3.2.7使用合格的设备，试验前对设备进行自检，设备外壳必须可靠接地。
3.2.8 高压试验须两人以上进行，一人操作、一人监护。
试验仪器的接线必须正确，防止仪器烧坏，工作人员与使用中的仪器及设备保持足够的安全距离，变压器试验结束后必须放电。
变压器常规试验作业指导书
变压器常规实验作业指导书1 范围本作业指导书适用于35kv及以上的油浸式变压器，规定了变压器交接实验、预防性实验、检修过程中的常规电气试验的引用标准、仪表设备要求、试验人员资质要求和职责、作业程序、试验结果判断方法和试验注意事项等。
变压器试验的主要目的是判定变压器在运输、安装过程中和运行中是否受到损伤或发生变化，以及验证变压器性能是否符合有关标准和技术条件放入规定。
因此变压器试验的判断原则是与出厂试验和历史数据比较，有关标准和技术条件的各项条款试验判据也是依据这一原则制定的。
制定本指导书的目的是规范试验操作、保证试验结果的准确性，位设备运行、监督、检修提供依据。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而陈伟本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡不注日期的引用文件，其最新版本适用于本作业指导书。
GB 50150 电气装置安装工程电气设备交接试验标准3 安全措施a)测量前应断开变压器与引线的连接，并应有明显断开点b)变压器试验前应充分放电，防止残余电荷对试验人员的伤害c)为保证人身和设备安全，要求必须在试验设备周围设围栏并有专人监护。
负责升压的人要随时注意周围情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
d)接地线应牢固可靠。
e)注意对试验完毕的变压器绕组必须充分放电。
f)进行直流泄漏电流试验过程中，如发现泄漏电流随时间急剧增长或有异常放电现象时，应立即停止试验，并断开电源，将被测变压器绕组接地，充分放电后，再进行检查。
4 试验项目变压器常规实验项目包括以下试验项目：a)绕组连同套管绝缘电阻、吸收比和极化指数；b)绕组连同套管的直流泄漏电流；c)绕组连同套管的tgδ；d)铁芯绝缘电阻e)绕组连同套管的直流电阻f)绕组的电压比、极性与接线组别g)油纸套管试验5 仪器设备要求a)温度计（误差±1℃）、湿度计b)2500V兆欧表：输出电流大于1mA，220kV及以上变压器试验时输出电流宜大于5mA。
变压器作业指导书
1 使用范围本指导书适用于河南省电力公司35kV及以上电压等级的变压器安装的交接验收工作。
确保变压器的交接试验项目齐全、数据可靠，验收项目齐全、准确，确保变压器的安全投运。
2 相引用标准《电力变压器检修导则》DL/T573－95《电力变压器检修与试验手册》中国电力出版社《电气装置安装工程及验收规范》《电力设备预防性试验规程》《电业安全工作规定》3 作业现场要求变压器交接验收中，需要进行补油、试验的工作的，气候情况应符合规定的温度及湿度下进行；变压器投运时，应选择在天大风、大雾、雨天时进行。
4 作业人员变压器施工项目负责人1名，项目部各专业负责人各1名，电气作业人员、试验人员、保护作业人员共5人。
5 作业主要工器具根据需要，配备高压、油务试验设备及施工机具。
6 作业程序及质量要求6.1交接验收的流程：6.1.1变压器安装结束，项目组组织清理施工现场，清退材料，进行核算。
6.1.2项目资料组整理好施工纪录、施工资料和图纸，向运行部门移交。
6.1.3项目组提交验收报告并按照规定申请验收。
6.2交接验收的检查项目和要求：6.2.1变压器本体及附件的检查与确认6.2.1.1 本体及附件均装配齐全，完好无缺。
各相的相色和标志正确。
6.2.1.2油箱和所有附件均无渗漏油现象，并擦拭干净，粉刷一新。
6.2.1.3储油柜、套管等油位表指示清晰、准确。
各温度计的指示差别在测量误差范围之内。
6.2.1.4开动冷却装置，检验油泵、风机运转正常，控制回路正确无误。
6.2.1.5气体继电器安装方向正确无误，充油正常，气体排尽。
6.2.1.6吸湿型呼吸器内的变色硅胶处于基本装满状态，油杯内的油清洁、油位符合要求。
6.2.1.7分接开关操作灵活，分接位置指示准确，三相分接位置相同。
6.2.1.8铁芯、油箱及套管地屏的接地片齐全，并已可靠接地。
6.2.1.9小车轮子的制动装置牢固可靠。
6.2.1.10套管型电流互感器未接负载的端子已可靠短接。
110KV变电站作业指导书资料
英山过路滩110KV变电站主变压器安装施工方案过路滩110KV变电站一期安装主变压器一台（50000KVA,由于主变压器安装工作工作量大，工序复杂。
为使安装工作在确保安全、进度、质量的前提下顺利完成，特制定安装作业指导书供现场作业班组遵照执行。
1 .施工内容主变压器1台：型号：SZ11-50000/110,电压等级：110±8*1.25%/10KV,接线组别：YN,D1102 .安装前的准备工作：工器具、材料准备：真空滤油机1台。
干湿温度计一只。
油柜1个。
防雨、尘塑料布、白布、棉纱等足够。
其他常用工器具。
开箱验收按装箱单验收所列各项是否齐全，并收集好各种资判（包括配件合格证）；将表计、气体继电器、压力释放阀、测温装置及其它小型配件放于干燥的室内。
检查油箱各密封处是否有渗漏油现象，如有应作好标记充油套管的油位应正常，无渗油，瓷体无损伤。
根据冲出记录仪来检查设备在运输和装卸中的受冲击情况。
取变压器本体及油柜中油样分别进行油试验和化验。
3 .变压器安装：新主变现场核对变压器本体进行吊罩检查。
本体及附件安装根据厂家资料确定钟罩沿瓦斯继电器管道方向是否有升高坡度，如没有，应调整轨道水平，以确保种罩顶沿气体继电器方向有1-1.5%的升高坡度。
所有法兰连接处应用专用耐油密封垫（圈）密封，法兰连接面应平整、清洁，密封垫应擦拭干净；密封垫的压缩量不宜超过其厚度的1/3。
有载调压开关的操动机构、电动机、传动齿轮和连杆应固定牢靠，且操作灵活，无卡阻现象，转动部分的接触处应涂润滑脂；位置指示器应动作正常，指示正确；切换装置在极限位置时，具机械连锁与极限开关的电气连锁动作应正确。
储油柜在安装时胶囊沿长度方向应与储油柜的长轴保持平行，不应扭曲，胶囊口的密封应良好，呼吸应通畅；油位表动作应灵活，油位表的指示必须与储油柜的真实油位相符，油位表的信号接点位置正确。
浮简式油位表安装时应注意调好定位块。
升高座安装前，应先完成电流互感器的试验，检查端子板应无渗油现象；安装时CT铭牌面向油箱外侧，放气塞位置应在升高座最高处。
变压器调试作业指导书
国电费县电厂一期脱硫岛工程变压器调试作业指导书批准：审核：编制：天元集团安装公司费县国电一期工程脱硫岛项目部二OO六年十月目录1、工程概况 (2)2、编制依据 (2)3、施工顺序 (2)4、施工方法及工艺 (2)5、质量、安全保证措施 (4)6、安全及环境保护措施 (4)7、人员组织及工期计划 (5)8、工机具计划 (6)9、交工资料 (6)10、危险源辨识与控制 (7)1工程概况国电费县电厂一期工程整个脱硫岛区域有2台2500KVA干式变压器。
两台低压工作变互为备用，中性点直接接地。
为了保证全系统的顺利运行，特制定本调试措施。
2编制依据●《电气装置安装工程电气设备交接实验标准》GB50150-91●山东鲁能电力设计院设计施工图纸●设备厂家说明书，出厂试验报告及相关技术资料●《电力建设安全工作规程》（火力发电厂部分）DL 5009.1-2002●《电测仪表效验规范》●《电气装置安装工程质量检验及评定规程》3施工顺序试验准备→试验接线→设备调试→试验拆线→实验结果分析→实验设备整理4施工方法及工艺4.1试验准备●配电装置安装完毕，试验仪器齐全、完好●调试人员对所要进行的调试工作有清楚的认识和受到专业培训●试验场所已打扫干净●设计图纸、出厂说明书及相关资料齐全●从户外临时配电柜引到试验现场的电源已经准备完毕4.2试验接线根据进行试验的项目接线，正确连接试验仪器和设备。
4.3变压器调试A、测量绕组直流电阻●用感性直阻速测仪测量变压器高压侧各分接位置时线间的直流电阻●用感性直阻速测仪测量变压器低压侧各相的直流电阻●采用QJ31双臂电桥测量，结果与出厂值应无明显分别，相间测量差值小于平均值的2％，线间测量差值小于平均值1％●当测量结构由于变压器结构问题满足不了上一条要求时，可只用测量变压器高低压侧绕组的直流电阻，其结果与厂家测量值的差别不大于2％即可B、测量变压器连接组别及各分接头变压比●采用直流感应法测量变压器绕组的连接组别●采用QJ35变比电桥测量所有分接头的变压比，结果应与变压器铭牌相符C、测量绕组及铁心绝缘电阻●将高压侧绕组短接，变压器外壳、铁芯及低压绕组短接接地，用2500V兆欧表测量1min，高压－低压及地绝缘电阻≥300 MΩ●将低压侧绕组短接，变压器外壳、铁芯及高压绕组短接接地，用2500V兆欧表测量1min，低压－地绝缘电阻≥100 MΩ●变压器绕组的绝缘电阻，不应低于出厂值的70％，如温度不同换算到同一温度下的值再比较；在潮湿的环境下，变压器的绝缘电阻也会有所下降，一般每1000V 额定电压，其绝缘电阻≥2 MΩ●检查铁芯的对地绝缘电阻：铁芯为一点接地，将铁芯接地断开，用2500V兆欧表测量1min，应无闪络击穿现象。
变压器的电压比和联接组别试验
DOI：10.16660/ki.1674-098X.2005-9952-5938变压器的电压比和联接组别试验①侯春龙(济南西电特种变压器有限公司 山东济南 250300)摘 要：变压器的电压比和联接组别试验，是变压器试验当中最基础的试验项目，它主要是验证变压器是否能够达到预期的电压变换效果。
该试验贯穿于变压器的半成品试验、成品试验、现场验收试验、大修后的交接试验、变压器发生故障后的检查等试验过程，决定着变压器是否能够安全正常运行。
笔者主要分析了各个过程中的电压比和联接组别试验，并根据工作经验进行了总结。
关键词：变压器试验 成品试验 试验方法 设备故障 安全投运中图分类号：TM406 文献标识码：A 文章编号：1674-098X(2020)07(c)-0089-04 The Test for Voltage Ratio and Check of Phase Displacement ofthe TransformersHOU Chunlong(Jinan Xidian Special Transformer Co.，Ltd.，Jinan，Shandong Province，250300 China) Abstract: The test for voltage ratio and check of phase displacement of the transformers is the most basic test item in the transformer test, which mainly verifies whether the transformer can achieve the expected voltage conversion effect. This test runs through the transformer's semi-finished product test, finished product test, site acceptance test, handover test after overhaul, inspection after transformer failure and other test processes, which determines whether the transformer can operate safely and normally. The author mainly analyzes the voltage ratio and connection group test in each process, and summarizes the work experience.Key Words: Transformer test；The finished product test；Test Method；Equipment failure；Safe operation变压器是一种利用电磁感应原理，通过电压变换来传输电能的设备，电压的变换是靠原副边线圈匝数的变化来实现的，它是变压器的例行试验项目。
绕组所有分接的电压比试验标准化作业指导书
绕组所有分接的电压比试验标准化作业指导书1.1试验目的检查变压器绕组匝数比的正确性；检查分接开关的状况；变压器故障后，测量电压比来检查变压器是否存在匝间短路；判断变压器是否可以并列运行。
1.2该项目适用范围交接时、分接开关引线拆装后、更换绕组后、必要时1.3试验时使用的仪器QJ35型变比电桥或变比测试仪1.4试验方法1.4.1用双电压表法测量电压比1.4.1.1直接双电压表法在变压器的一侧施加电压，并用电压表在一次、二次绕组两侧测量电压（线电压或用相电压换算成线电压），两侧线电压之比即为所测电压比。
测量电压比时要求电源电压稳定，必要时需加稳压装置，二次侧电压表引线应尽量短，且接触良好，以免引起误差。
测量用电压表准确度应不低于0.5级，一次、二次侧电压必须同时读数。
1.4.1.2电压互感器的双电压表法在被试变压器的额定电压下测量电压比时，一般没有较准确的高压交流电压表，必须经电压互感器来测量。
所使用的．级，级，电压互感器准确度应为0.2电压表准确度不低于0.5）为用两台单相（b其试验接线如图7-1所示。
其中，图7-1 形接线，此时，互感器必须极性相同。
电压互感器组成的V当大型电力变压器瞬时全压励磁时，可能在变压器中产生涌流，因而在二次侧产生过电压，所以测量用的电压表在充电的瞬间必须是断开状态。
为了避免涌流可能产生的过电压，可以用发电机调压，这在发电厂容易实现，而变电所则只有利用变压器新投人运行或大修后的冲击合闸试验时一并进励380V110/10kV的高压变压器，如在低压侧用行。
对于磁，高压侧需用电压互感器测量电压。
电压互感器的准确度0.2应比电压表高一级，电压表为0.5级，电压互感器应为级。
图7-1经电压互感器测量电压比三相变压器测量(b) 单相变压器测量(a)变比电桥测量变压比1.4.2利用变比电桥能够很方便的测量出被试变压器的变压比。
所示，只需要在被试变压器7-2变比电桥的测量原理图如图，，则在变压器的二次侧感应出电压的一次侧加电压UU21然后通过简单的计算求出电压R，使检流计指零，调整电阻1 K。
绕组各分接位置电压比测量细则
绕组各分接位置电压比试验细则1试验条件1.1环境要求除非另有规定，试验均在以下大气条件下进行，且试验期间，大气环境条件应相对稳定。
a）环境温度不宜低于5℃；b）环境相对湿度不宜大于80%；c）现场区域满足试验安全距离要求。
1.2待试设备要求a）待试设备处于检修状态；b）设备外观清洁、无异常。
c）设备上无其他外部作业。
1.3人员要求试验人员需具备如下基本知识与能力：a）了解各种变电设备的基本结构，线圈和绕组的连接方式和连接组别。
b）了解各种电力设备的型式、用途、结构及原理。
c）熟悉变电站电气主接线及系统运行方式。
d）熟悉各类试验设备、仪器、仪表的原理、结构、用途及使用方法，并能排除一般故障。
e）能正确完成试验室及现场各种试验项目的接线、操作及测量。
f）熟悉各种影响试验结论的因素及消除方法。
g）经过上岗培训,考试合格。
1.4安全要求a）应严格执行国家电网公司《电力安全工作规程（变电部分）》的相关要求；b）高压试验工作不得少于两人。
试验负责人应由有经验的人员担任，开始试验前，试验负责人应向全体试验人员详细布置试验中的安全注意事项，交待邻近间隔的带电部位，以及其他安全注意事项。
c）试验现场应装设遮栏或围栏，遮栏或围栏与试验设备高压部分应有足够的安全距离，向外悬挂“止步，高压危险！”的标示牌，并派人看守。
被试设备两端不在同一地点时，另一端还应派人看守。
d）应确保操作人员及试验仪器与电力设备的高压部分保持足够的安全距离；e）试验装置的金属外壳应可靠接地，高压引线应尽量缩短，并采用专用的高压试验线，必要时用绝缘物支挂牢固；f）试验前必须认真检查试验接线，使用规范的短路线，表计倍率、量程、调压器零位及仪表的开始状态均正确无误仪表的开始状态应正确无误；g）因试验需要断开设备接头时，拆前应做好标记，接后应进行检查；h）试验前，应通知有关人员离开被试设备，并取得试验负责人许可，方可试验；加压过程中应有人监护并呼唱；i）试验过程中应有专人监护，监护人在测试期间应始终行使监护职责，不得擅离岗位或兼职其他工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器绕组接线组别及各分接的电压比调试作业指导书1.概况及适用范围本作业指导书适用于35KV及以下的油浸、干式变压器交接性试验时变压器绕组接线组别及各分接的电压比试验。
2.编制依据本作业指导书如要依据和参考了如下文献编制而成：《GB50150-2006电气装置安装工程电气设备交接试验》3.知识拓展3.1常识3.1.1在任一瞬间，高压绕组的某一端的电位为正时，低压绕组也有一端的电位为正，这两个绕组间同极性的一端称为同名端，记作“˙”，反之则为异名端，记作“-”。
3.1.2 Yy联结的三相变压器，共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别，标号为偶数Yd联结的三相变压器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别，标号为奇数为了避免制造和使用上的混乱，国家标准规定对单相双绕组电力变压器只有ⅠⅠ0联结组别一种。
对三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。
3.1.3标准组别的应用Yyn0组别的三相电力变压器用于三相四线制配电系统中，供电给动力和照明的混合负载；Yd11组别的三相电力变压器用于低压高于0.4kV的线路中；YNd11组别的三相电力变压器用于110kV以上的中性点需接地的高压线路中；YNy0组别的三相电力变压器用于原边需接地的系统中；Yy0组别的三相电力变压器用于供电给三相动力负载的线路中。
在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线，Y表示星形，n表示带中性线；“d”表示二次侧为三角形接线。
“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。
3.1.4 变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。
Y（或y）为星形接线，D（或d）为三角形接线。
数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。
“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。
也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。
变压器接线方式有4种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。
我国只采用“Y，y”和“Y，d”。
由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。
3.1.5 三相变压器在电力系统和三相可控整流的触发电路中，都会碰到变压器的极性和联接组别的接线问题。
变压器绕组的联接组，是由变压器原、次边三相绕组联接方式不同，使得原、次边之间各个对应线电压的相位关系有所不同，来划分联接组别。
通常是采用线电压矢量图对三相变压器的各种联接组别进行接线和识别，对初学者和现场操作者不易掌握。
而利用相电压矢量图来对三相变压器各种联接组别进行接线和识别，此种方法具有易学懂、易记牢，在实用中即简便又可靠的特点，特别是对Y/△和△/Y的联接组，更显示出它的优越性。
3.1.6在出厂试验时，检查变压器极性和接线组别及所有分接头的变压比，目的在于检验绕组匝数、引数及分接引线的连接、分接开关位置及各出线端子标志的正确性。
对于安装后的变压器，主要是检查分接开关位置及各出线端子标志是否正确。
可合用专用变压比测试仪进行测试。
3.1.7变压器原绕组和变压器副绕组中的感应电势,与绕组的匝数成正比.原绕组输入电压与副绕组输出电压之比,等于它们的匝数比,比值K称为变比系数例：变压器的变比110KV/11KV=103.2名词解释3.2.1变比变比包括变压器变比、电压互感器变比和电流互感器变比，是变压器或电压互感器一次绕组与二次绕组之间的电压比或电流互感器一次绕组与二次绕组之间的电流比； 3.2.2同名端与异名端变压器的同一相高、低压绕组都是绕在同一铁芯柱上，并被同一主磁通链绕，当主磁通交变时，在高、低压绕组中感应的电势之间存在一定的极性关系。
3.3仪器使用AC220V确认 复位→ 背光全自动变比测试仪关开对比度调节↓↑ A cb a C B 保险管5.3.1操作方法1．联线：关掉仪器的电源开关，仪器的A、B、C接变压器的高压端，小a、b、C接低压端。
如图：单相变压器三相变压器仪器变压器仪器变压器A A A AB X B BC 不接 C Ca a a ab x b bc 不接 c c变压器的中性点不接仪器，不接大地。
注意：切勿将变压器的高低压接反！接好仪器地线。
将电源线一端插进仪器面板上的电源插座，另一端与交流220V电源相联。
2.打开仪器的电源开关,稍后液晶屏上出现主菜单，如下图选中的菜单反向显示（黑底白字）此时可按“↑”键选择功能菜单按“确认”键执行相应功能注：按下按键，放开按键，为一次按键输入3．接法设置,进入接线方法设置后，液晶屏显示如下此时按“↑”键选择接法（单相，Yy、Y/d、Dd、D/y）按“确认”键保存接法，返回主菜单。
4．设置变比(变比为变压器的线电压之比)，进入变比设置后，液晶屏显示如下此时按“→”键选择数据位,选中的数据反色显示按“↑”“↓”键修改数据按“确认”键保存数据，返回主菜单此时电压比是分接开关档位递增比值。
档位有-10至10可选择，测量同一台变压器只要输入一次标准变比和电压比，只用输入档位值会自动算出标准变比和误差。
5.开机预热5分钟后，可开始测量，测量完成后,显示如下每次测量完成后，仪器自动保存数据，最多保存２０个数据,超过２０清除全部数据，并从１开始。
第一行左边显示本次数据在历史数据中的位置，右边显示历史数据的个数。
第二行为组别。
第三行左边为AB相的变比,第三行右边为AB相的相对误差,依此类推。
如果测单相变压器,只有前三行显示。
按“↑”键，查看数据。
按“→”键，打印屏幕。
按确认键，返回主菜单。
4.作业流程1) 作业（工序）流程图2）角色分工表5.作业准备5.1人员分解本试验由两人合作组成小组，组长应为持证上岗之熟悉技工，组员可以安排普工或零工。
5.2设备准备5.3安全准备5.3.1接线时必须保证高、低压侧接线正确、可靠。
5.3.2部份仪器插上电源前，应检查并保证测量按钮在抬起位置，方可进行三相变换开关的切换，以免发生触电事故。
5.3.3为保证人身和设备安全，要求必须在试验设备周围设围栏并有专人监护。
负责升压的人要随时注意周围的情况，一旦发生异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
5.3.4试验中设备必须接地，接地线必须牢固可靠。
5.3.5仪器的工作场所应远离强电场、强磁场、高频设备。
供电电源干扰越小越好，宜选用照明线,如果电源干扰还是较大，可以由交流净化电源给仪器供电。
交流净化电源的容量大于200VA即可。
5.3.6仪器工作时，如果出现液晶屏显示紊乱，按所有按键均无响应，或者测量值与实际值相差很远，请按复位键,或者关掉电源,再重新操作。
5.3.7如果显示器没有字符显示,或颜色很淡,请调节亮度电位器至合适位置。
7.2危险点辨识6.作业方法6.1准备试验仪器组员在接到组长下达试验任务后，按前表5.2所示准备所需试验特品。
6.2准备试验计划、测试仪器组长应首先拟定定现场试验计划，维护需用仪器。
具体为去现场前准备和测试仪器的可用性，配件或组件是否完整、完好。
6.3组织安全、技术保障措施组长对组员进行安全和技术交底，对危害人身设备安全的危险点进行分析讲解。
同时设立安全警示牌、悬挂安全警界线，根据现场条件构筑现场安健环设施。
6.4摆放设备、试验结线组员将仪器高压测引出的A、B、C三端联结线接到被测变压器高压测的三个对应端子，低压测引出的a、b、c三端联结接结到被测变压器低压测的三个对应端子。
将变压器分接开关调到被测档位，并向组长报告：设备准备完毕，请求升压！6.5检查试验接线组长检查试验接线完整、正确，确认无误后通知所有人员撤离试区，下令：开始进行试验，升压！6.6变比试验组员插上电源插头、合上空气开关，设置好变压器的联结组别调压比和计算的变压比，按下测量按钮开始测量6.7实施安全监督，把握技术环节组长在以上操作中对组员实施安全监护，并对组员操作安全距离、技术细节进行监督6.8 试验记录组长记录测量数据，对比误差。
6.9拆除结线，恢复现场组长下令：试验结束，降压并关机！后测量完毕组员断开电源开关。
调节变压器分接开关位置，重复以上步骤进行所有分接档位的变比测量。
试验结束将分接开关调至运行档位，关闭电源，拆除试验接线6.10检查设备，编写报告组长对试验结果进行分析并记录。
然后，编写试验报告。
7.质量控制与检验标准7.1试验负责人应提前记录变压器位号、铭牌、日期、气温等参数。
并如实记录数据并保存，用于试后编写试验报告。
试组负责人应自觉维护所用仪器设备，包括去现场前确认仪器的可用性，试验完成交还仪器设备时复核其状态，如实记录存在或出现的问题。
7.2检测标准7.2.1如果直流电阻测量在变压比测量之前进行，那么变压比测量结束之后还应该重新运行档的直流电阻测量。
7.2.2变压比计算方法：Y/Y,△/△接线或单相变压器K=U1/U2Y/△接线K= U1/U2 ×√3/2=K L×√3/2△/Y接线K= U1/U2 ×2/√3=K L×2/√3式中K L：线电压的电压比U1：高压侧线电压值U2：低压侧线电压值。
7.2.3变比试验的目的主要有：（a）检查变比是否与铭牌值相符，以保证达到要求的电压变换。
（b）检查电压分接开关指示位置是否正确。
（c）检查各线圈的匝数比，可判断变压器是否存在匝间短路。
（d）测出三相变压器本身变压比的不平衡度。
（e）提供变压比的准确程度，以判断变压器能否并列运行。
