电工电子学(部分有答案)
电工电子学考试题及答案(答案)
一、填空题1．任何一个完整的电路都必须由（电源）、（负载）、（连接部分）三个基本部分组成，电路的作用是对电能进行（传输）和（转换），对电信号进行（传递）和（处理），电源或信号源产生的电压和电流称为（激励），相应在电路元件上产生的电压和电流称为（响应）。
2．在电路分析中规定（正电荷）的运动方向为电流的实际方向。
在直流电路中，电源的工作状态有3种，分别为（有载）、（开路）和（短路）。
3．在正弦交流电路中，（频率（周期））、（幅值）和（初相位）称为正弦量的三要素。
（电感）元件和（电容）元件称为动态元件，感抗与（频率）成正比，容抗与（频率）成反比。
4．在RLC 串联电路中，在进行正弦量的相量计算时常用到3个三角形，它们分别是（阻抗）三角形、（电压）三角形和（功率）三角形。
如果已知RLC 串联电路的电流有效值为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，则电路复阻抗的模为（50欧姆），电路为（容性）性电路，电路的有功功率为（750W ），无功功率为（-1000Var ）。
5．在RLC 串联电路中，发生谐振的条件是（CLX X ），此时电路中的（阻抗）达到最小，（电流）达到最大，如果设R = 1 Ω，L = 10–3H ，C = 10–5F ，则电路的谐振角频率为（104rad/s ），电路的品质因素Q 为（10 ），如果在电路加上10 V 的电压源，此时电感和电容二端的电压分别为（j100V ）和（-j100V ），因此串联谐振又称为（电压）谐振。
6．在三相交流电路中，负载为星形连接时，线电压与相电压的关系是（P lU U 3），线电流和相电流的关系是（p lI I ），线电压和相电压的相位关系是（线电压超前相电压30）。
负载为三角形连接时，线电压和相电压的关系是（p lU U ），线电流和相电流的关系是（p lI I 3），线电流和相电流的相位关系是（线电流滞后相电流30）。
7．在交流铁心线圈电路中，电路会产生功率损耗，除了（铜损）之外还有（铁损），主要由（磁滞）损耗和（涡流）损耗组成。
电工电子学考试题及答案
电工电子学考试题及答案一、选择题（每题1分，共20分）1. 电阻是指材料对电流的阻碍程度。
下列哪种材料电阻最小？A. 铜B. 铁C. 木材D. 高分子材料2. 以下哪个元件可用于将交流电转换为直流电？A. 电容器B. 二极管C. 变压器D. 三极管3. 电流的单位是：A. 欧姆B. 安培C. 瓦D. 伏特4. 在电阻中，功率的计算公式是：A. P = U * IB. P = I / UC. P = U / ID. P = U + I5. 下列哪个元件可用于放大电流信号？A. 二极管B. 变压器C. 三极管D. 电容器6. 以下哪个器件常用于控制电流的流动方向？A. 电容器B. 电阻器C. 二极管D. 三极管7. 对于串联电路，下列哪个陈述是正确的？A. 电压总和等于电流总和B. 电阻总和等于电流总和C. 电阻总和等于电压总和D. 电流总和等于电压总和8. 以下哪个元件可用于将直流电转换为交流电？A. 电容器B. 二极管C. 变压器D. 三极管9. 下列哪个元件常用于控制电流的大小？A. 电容器B. 电阻器C. 二极管D. 三极管10. 对于并联电路，下列哪个陈述是正确的？A. 电压总和等于电流总和B. 电阻总和等于电流总和C. 电阻总和等于电压总和D. 电流总和等于电压总和11. 在直流电路中，电流的流动方向是：A. 从正极到负极B. 从负极到正极C. 双向流动D. 无法确定12. 下列哪个器件常用于放大电压信号？A. 二极管B. 变压器C. 三极管D. 电容器13. 在电阻中，电流的计算公式是：A. I = U * RB. I = R / UC. I = U / RD. I = U + R14. 阻抗是指电路对交流电流的阻碍程度。
下列哪个元件对交流电流阻力最小？A. 电感器C. 电容器D. 没有区别15. 下列哪个元件常用于控制电压的大小？A. 电容器B. 电阻器C. 二极管D. 三极管16. 以下哪种材料是半导体？A. 铜B. 铁C. 硅D. 铝17. 电压是指电路中的电势差，其单位是：A. 安培B. 瓦特C. 伏特18. 以下哪种材料是绝缘体？A. 铜B. 铁C. 铝D. 玻璃19. 电感是指材料储存电磁能量的能力。
电工电子学试题及答案文库
电工电子学试题及答案文库第一章：电路基础1.1 电路基本概念电路的定义是指由电源、电阻、电容、电感等元件组成的路径，其中电源为电路提供电能，电阻、电容、电感等元件用于调节电路的电流和电压。
电路的连接方式可以分为串联和并联。
1.2 电路定律欧姆定律：在一个电路中，电流与电压之间存在简单的线性关系。
即 I = U/R，其中 I 表示电流，U 表示电压，R 表示电阻。
基尔霍夫定律：基尔霍夫定律包括基尔霍夫电压定律和基尔霍夫电流定律。
基尔霍夫电压定律指出，在闭合电路中，各个电压源和电阻之间的电压代数和为零。
基尔霍夫电流定律指出，在电路中，进入一个节点的电流与离开该节点的电流之和相等。
1.3 电路分析方法常用的电路分析方法有基尔霍夫定律、网格法、节点电流法和等效电路法等。
通过这些方法可以分析电路中的电流、电压和功率等参数。
第二章：电子元件与器件2.1 电阻电阻是用来限制电流流动的元件，单位为欧姆（Ω）。
电阻的值可以通过颜色环标识法进行识别，同时还可以根据电阻的材料、功率和精度等进行分类。
2.2 电容电容是一种可以储存电荷的元件，单位为法拉（F）。
电容的值可以通过标识法进行识别，同时还可以根据电容的类型和工作电压等进行分类。
2.3 电感电感是一种可以储存磁能的元件，单位为亨利（H）。
电感的值可以通过标识法进行识别，同时还可以根据电感的类型和工作电流等进行分类。
2.4 半导体元件半导体元件包括二极管、三极管、场效应管等。
它们具有导电能力介于导体和绝缘体之间的特性。
半导体元件的特性和应用非常广泛。
第三章：电工电子设备与系统3.1 电源供电系统电源供电系统用于为电路或设备提供稳定的电源。
常见的电源包括直流电源和交流电源。
电源供电系统还包括电源变换器、电源管理芯片等辅助设备。
3.2 控制系统控制系统用于控制电路或设备的运行状态。
常见的控制系统包括开关控制电路、逻辑控制电路、模拟控制电路等。
控制系统一般由控制器、执行器和传感器组成。
电工电子学(部分有答案)
《电工电子学》综合复习资料一、单项选择题(1). 图示电路中，发出功率的电路元件为（ C ）。
a. 电压源； b. 电流源； c. 电压源和电流源。
(2). 图示电路中， 电流值I=（ a ）。
a. 2A ；b. 4A ；c. 6A ；d. -2A 。
(3). 图示电路中，电压相量U=100∠30°V ，阻抗Z=6+j8Ω，则电路的功率因数COS φ为（ b ）。
a. 0.5；b. 0.6；c. 0.8；d. 0.866。
(4). 某电路总电压相量U=100∠30°V ，总电流相量I =5∠-30°A ，则该电路的无功功率Q=（ c ）。
a. 0var ；b. 250var ；c. 3250var ；d. 500var 。
(5). 额定电压为380V 的三相对称负载，用线电压为380V 的三相对称电源供电时，三相负载应联接成（ b ）。
a. 星形；b. 三角形；c. 星形和三角形均可。
(6). 当发电机的三个绕组联成Y 接时，在对称三相电源中，线电压)30sin(2380o BC t u -=ωV ，则相电压A u =( d )。
a. () 90sin 2220+t ωV ；b. ()30sin 2220-t ωV ； C.() 120sin 2220+t ωV ； d. ()60sin 2220+t ωV 。
(7). 图示电路中，三相对称电源线电压为380V ，三相对称负载Z=6+j8Ω，则电路中A 相线电流大小IA=（ a ）。
a. 338A ；b. 38A ；c. 322A ；d. 22A 。
(8). 图示电路中，开关S 在位置”1”时的时间常数为τ1，在位置”2”时的时间常数为τ2，则τ1与τ2的关系为( b )。
a.τ1=τ2；b.τ1=τ2/2；c.τ1=2τ2。
(9). 图示电路中，E=40V ，R=50K Ω，C=100μF ，t=0时刻开关S 闭合，且0)0(=-c u V 。
电工电子学考试题及答案答案

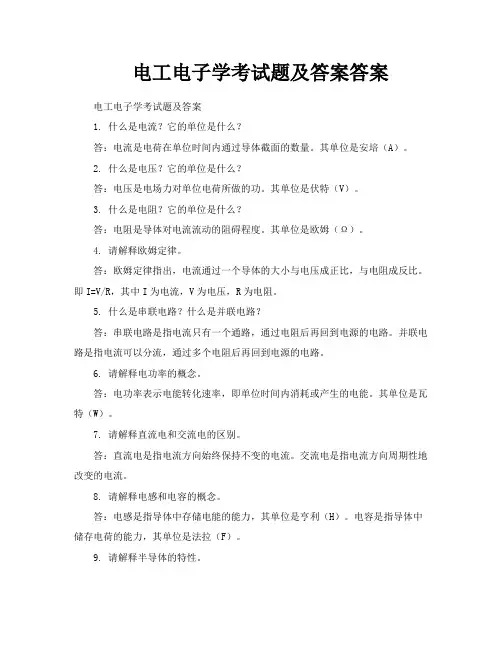

电工电子学考试题及答案答案电工电子学考试题及答案1. 什么是电流？它的单位是什么？答：电流是电荷在单位时间内通过导体截面的数量。
其单位是安培（A）。
2. 什么是电压？它的单位是什么？答：电压是电场力对单位电荷所做的功。
其单位是伏特（V）。
3. 什么是电阻？它的单位是什么？答：电阻是导体对电流流动的阻碍程度。
其单位是欧姆（Ω）。
4. 请解释欧姆定律。
答：欧姆定律指出，电流通过一个导体的大小与电压成正比，与电阻成反比。
即I=V/R，其中I为电流，V为电压，R为电阻。
5. 什么是串联电路？什么是并联电路？答：串联电路是指电流只有一个通路，通过电阻后再回到电源的电路。
并联电路是指电流可以分流，通过多个电阻后再回到电源的电路。
6. 请解释电功率的概念。
答：电功率表示电能转化速率，即单位时间内消耗或产生的电能。
其单位是瓦特（W）。
7. 请解释直流电和交流电的区别。
答：直流电是指电流方向始终保持不变的电流。
交流电是指电流方向周期性地改变的电流。
8. 请解释电感和电容的概念。
答：电感是指导体中存储电能的能力，其单位是亨利（H）。
电容是指导体中储存电荷的能力，其单位是法拉（F）。
9. 请解释半导体的特性。
答：半导体是介于导体和绝缘体之间的材料。
它的电导率介于导体和绝缘体之间，可以通过控制加入杂质来改变其导电性。
10. 请解释二极管的工作原理。
答：二极管由一个p型半导体和一个n型半导体组成。
当正向偏置时，p型半导体的空穴和n型半导体的电子结合，电流通过；当反向偏置时，空穴和电子被阻止，电流不通过。
11. 请解释晶体管的工作原理。
答：晶体管由三个区域组成：发射区、基区和集电区。
当基区的电流增加时，会控制集电区的电流。
晶体管可以作为放大器、开关和逻辑门等电子设备的基本元件。
电工电子学技术习题及答案
第1章 电路的基本概念和基本分析方法1.1 求图1.38所示各电路中的电压。
答案：（a ）U=6V;(b)U=8V;(C)U=-8V1.2 求图1.39所示各电路中的电流。
答案：(a)I=3A;(b)I=-2.5A(c)I=-2A1.3 如图1.40所示，当取c 点为参考点时（0c =V ），V 15a =V ，V 8b =V ，V 5d -=V 。
求：（1）?ad =U ，?db =U ；（2）若改取b 为参考点，a V 、c V 、d V 各变为多少伏？此时ad U 、db U 又是多少伏？答案：(1)C 点为参考点时：Uad=20V,Udb=-13V;(2)b 点为参考点时:Va=7V,Vc=-8V,Vd=-13V,Uad=20V,Udb=-13V1.4 如图1.41所示，试比较a 、c 两点电位的高低。
（1）b 、c 两点用导线连接； （2）b 、d 两点接地； 答案：(1) a 点比c 点电位高5V ； （2）a 点比c 点电位低3V ； （3）无法确定1.5 如图 1.42所示，计算各元件的功率，并说明各元件是吸收还是发出功率。
答案：（a ）P=15W,发出功率；（b ）P=8W ，发出功率；（c ）P=32W,吸收功率1.6 如图1.43所示，计算各段电路的功率，并说明各段电路是吸收还是发出功率。
答案：（a ）P=2W,吸收功率; （b ）P=280W ，吸收功率；（c ）P=120W,发出功率；（d ）P=80W,发出功率；1.7 有一个电阻为20Ω的电炉，接在220V 的电源上，连续使用4小时后，问它消耗了几度电？W=9.68度1.8 有一2kΩ的电阻器，允许通过的最大电流为50mA ，求电阻器两端允许加的最大电压，此时消耗的功率为多少？答案：U=100V ；P=5W1.9 如图1.44所示，已知1R 消耗的功率40W ，求2R 两端的电压及消耗的功率。
答案：U2=30V ；P=60W1.10 如图1.45所示，已知开关S 断开时，V 10ab =U ，开关S 闭合时，V 9ab =U ，求内阻S R 。
电子电工基础知识试题及答案
电子电工基础知识试题及答案第一部分：选择题1.电子电工学是研究什么的学科？A. 电子设备B. 电器设备C. 电传输D. 电子流动答案：A. 电子设备2.什么是电流？A. 电荷在电路中的流动B. 电荷储存的能量C. 电荷的传导能力D. 电荷的导电性答案：A. 电荷在电路中的流动3.以下哪个元件常用来控制电流？A. 电感器B. 电阻器C. 电容器D. 晶体管答案：D. 晶体管4.什么是电阻？A. 电阻是电流流过电路时产生的热量B. 电阻是电流的方向C. 电阻是电流的强度D. 电阻是电流受到的阻碍或阻力答案：D. 电阻是电流受到的阻碍或阻力5.以下哪个元件可以存储电荷？A. 电感器B. 电容器C. 变压器D. 电源答案：B. 电容器6.什么是电压？A. 电流流动的速度C. 电流流动的强度D. 电荷流动的压力答案：D. 电荷流动的压力7.下面哪个元件可以将交流电转换为直流电？A. 电感器B. 电容器C. 变压器D. 整流器答案：D. 整流器8.以下哪个符号表示用于放大电流和电压的元件？A. RB. LC. CD. Q答案：D. Q9.什么是电路？A. 电流流动的轨迹C. 电阻流动的方向D. 电器设备之间的连接答案：D. 电器设备之间的连接10.什么是电源？A. 产生电流的设备B. 控制电流的设备C. 调节电流的设备D. 检测电流的设备答案：A. 产生电流的设备第二部分：填空题1.电流的单位是_______。
答案：安培（A）2.电阻的单位是_______。
答案：欧姆（Ω）3.电压的单位是_______。
答案：伏特（V）4.导体是指电流能够_______的物质。
答案：顺利通过5.绝缘体是指电流不能_______的物质。
答案：顺利通过第三部分：解答题1.简述电子电工学的主要研究内容。
答案：电子电工学是研究电子设备和电路的学科。
其主要内容包括电流、电阻、电压等基本理论，以及电路的设计、分析和应用等。
2.解释什么是欧姆定律。
电工电子学试题及答案
电工电子学试题及答案一、选择题1. 以下是等效电路的是：A. RLC电路和RC电路B. RL电路和RC电路C. RLC电路和RL电路D. RLC电路和LC电路2. 在直流电路中，以下哪个元件可以存储电能？A. 电容器B. 电感C. 电阻D. 二极管3. 以下哪个是欧姆定律的数学表达式？A. U = IRB. I = URC. I = R/UD. U = I/R4. 在交流电路中，电容器的电流滞后于电压多少角度？A. 0度B. 45度C. 60度D. 90度5. 下列哪个元件具有半导体特性？A. 电感B. 电容器C. 电阻D. 二极管二、填空题1. 当电容器两端的电压变化率为100V/s时，其感应电流为_________。
2. 一台感性负载电动机功率因数为0.8，则其电流滞后于电压_______度。
3. 一颗二极管的正向电压为0.7V，反向电流为_____________。
4. 欧姆定律的数学形式是_______。
三、简答题1. 请简要介绍交流电路中的谐振现象。
2. 解释为什么在直流电路中，电感元件不起作用。
3. 什么是半导体材料？简要解释半导体原理。
4. 请简述欧姆定律的应用及其局限性。
四、计算题1. 对于一个电阻为10欧姆的电路，通过该电阻的电流为2A，求该电路的电压。
2. 一个电容器的电容为100μF，通过该电容器的电流变化率为10A/s，求感应电压大小。
3. 一个电感的电感值为5H，通过该电感的电流变化率为5A/s，求感应电压大小。
五、综合题某工厂的交流电路中包含了电阻、电感和电容三种元件，请回答以下问题：1. 如何在该交流电路中测量电阻的值？2. 当电感和电容并联连接时，会发生什么现象？请解释原因。
3. 在交流电路中，如何判断电路中的元件是电感还是电容？4. 当感性负载接入交流电路中时，会对电路产生什么样的影响？为什么？答案解析：一、选择题1. C. RLC电路和RL电路2. A. 电容器3. A. U = IR4. D. 90度5. D. 二极管二、填空题1. 10A2. 36度3. 微安级4. U = IR三、简答题1. 谐振现象指的是当电路中的电感和电容组成谐振电路时，电感和电容之间会发生能量的交换和放大，导致电路中的电流和电压呈谐振状态。
电工电子学第三版课后答案(刘耀元)
电工电子学第三版课后答案(刘耀元)1. 正确的功率单位是（） [单选题] *A:焦耳B:瓦特(正确答案)C:度D:千瓦·时2. 两根同种材料的电阻丝，长度之比为1：5，横截面积之比为5：1，则它们的电阻之比为（） [单选题] *A:1：1B:5：1C:1：5D:1：25(正确答案)3. 在选择电压、电流的量限时，应尽量使表头指针编转到标度尺满刻度的（） * A:以上B:以上(正确答案)C:最大值D:最小值4. 三相对称负载的特点是（） [单选题] *A:每相负载的电抗相等B:每相负载的复阻抗相等(正确答案)C:每相负载的电阻相等D:每相负载的阻抗角相等5. 下列电光源使用寿命最短的是（） [单选题] *A:高压钠灯B:高压汞灯C:氙灯(正确答案)D:荧光灯6. 三相对称负载星形联结时，中线电流为（） [单选题] *A:0(正确答案)B:无穷大C:1AD:无法确定7. 在电灯旁并联一只电炉，电灯变暗，原因是（） [单选题] *A:电炉使电路的总电流减弱B:电路总电流未变，而电炉从电灯分出电流C:电炉上电压大于电灯上电压D:干路电流增加导致干路电压增大(正确答案)8. 三相异步电动机反接制动时，采用对称制电阻接法，可以限制（） [单选题] * A:制动电流(正确答案)B:起动电流C:制动电压D:起动电压9. 要想改变三相交流异步电动机的转向，只要将原相序A-B-C改接成（） [单选题] *A:B-C-AB:B-A-C(正确答案)C:C-A-BD:A-B-C10. 通用示波器由Y轴偏转系统、( )偏转系统、显示器、电源系统、辅助电路五部分组成。
（） [单选题] *A:垂直B:中心C:方向D:X轴(正确答案)11. 发生火灾时，应该（） [单选题] *A:首先保证自身安全，立即撤离到安全地带等待消防队前来灭火(正确答案)B:拼命保护财产C:救他人而不顾自身安全D:原地等待消防人员12. 串联电路中，电压的分配与电阻成（） [单选题] *A:正比(正确答案)B:反比D:2:113. 异步电动机的三相定子绕组在每个磁极下应均匀分布，以便达到（）的目的。
电工电子学课后习题答案
电工电子学课后习题答案
第一章 电路的基本概念、定律与分析方法 练习与思考
习题
第二章正弦交流电 课后习题 .......................
第二早 电路的暂态分析 第四章 常用半导体器件 第五章 基本放大电路 第八早 集成运算放大器及其应用 第七章 数字集成电路及其应用 第八章 Multisim 简介及其应用 第九章 波形的产生与变换 第十章 数据采集系统 第十一章 直流稳压电源 第十二章 变压器与电动机 71 第十三章 电气控制技术 第十四章 电力电子技术
300 50 530
⑵U 50N2si n(1000t
(3)
830)V
2.18
2.19 (a) (1)
j3 j6 j3 j6
18 9j J
j 1j 2j
4 3j 5 370
⑶
(b) (1)
⑵
⑶
2.20
2.23
2.24
2.29
2.30
2.31 (1)
2.32
8 6j
10 370
UP
UL
380
需
UP 220 22A
U1
C
(1)
电容两端 以 11 为 参考向量
(2)电阻两端 2.12
2.13 2.14
2.15 (1)
220/
UR isR 30072 s in (1000t-
300)
I 10
s
300A
UC Is( jXc) 10
300 40
400
1200V
Uc 40^72 si n(1000t 1200)V
?
IsZ 10
)，Uc()
(3)求 3.6
电工电子学试题及答案解析
电工电子学试题及答案解析一、选择题1. 下列选项中，属于导体的是：A. 木材B. 纸张C. 橡胶D. 铜线答案：D解析：导体是电流能够自由流动的物质，铜线是一种常用的导体。
2. 以下哪种元件不属于半导体器件？A. 二极管B. 晶体管C. 可变电阻D. MOS管答案：C解析：半导体器件包括二极管、晶体管和MOS管，可变电阻并不属于半导体器件。
3. 电流的单位是：B. 伏特C. 瓦特D. 欧姆答案：A解析：安培（A）是电流的单位。
4. 下面哪个元器件可以放大电压信号？A. 电感器B. 电容器C. 可变电阻D. 晶体管答案：D解析：晶体管是一种常用的放大器件，可以放大电压信号。
5. 阻值为10Ω的电阻上通过5A的电流，计算该电阻的功率是多少？A. 25WB. 50WC. 100WD. 200W解析：功率可以通过P=I^2*R计算，代入电流和阻值得出结果为100W。
二、填空题1. 交流电流的方向______________。
答案：不断变化。
解析：交流电流的方向随着时间的变化而不断变化，而不像直流电流那样只有一个方向。
2. 电容器的单位为_____________。
答案：法拉（F）。
解析：电容器的单位为法拉（F）。
3. 稳定电源可以提供_____________直流电。
答案：恒定的。
解析：稳定电源可以提供恒定的直流电，保持电压或电流的稳定输出。
4. 二极管具有_____________性质。
答案：非线性。
解析：二极管是一种非线性元件，只允许电流在一个方向上通过。
5. 晶体管是一种_____________器件。
答案：半导体。
解析：晶体管是一种半导体器件，具有放大、开关等功能。
三、解答题1. 请简要解释电流（Current）和电压（Voltage）的概念及其关系。
答案：电流是指电荷在单位时间内通过导体的数量，在电路中通常用安培（A）来表示。
电压是指单位电荷所带的能量，在电路中通常用伏特（V）来表示。
电流和电压之间的关系可以由欧姆定律来描述，即电流等于电压除以电阻。
电工电子学科考试题及答案
电工电子学科考试题及答案一、选择题1. 下面哪个元件是用来调整电流、电压和功率的？A. 电阻器B. 电感器C. 电容器D. 二极管2. 以下哪种电源电压是直流电？A. 220VB. 110VC. 12VD. 240V3. 电感器的单位是什么？A. 安培B. 欧姆C. 法拉D. 亨利4. 哪个元件可以把交流电转换成直流电？A. 二极管B. 电容器C. 电感器D. 变压器5. 下面哪个元件可以把直流电转换成交流电？A. 变压器B. 电容器C. 二极管D. 三极管二、填空题6. 电流的单位是 _______。
7. 电阻的单位是 _______。
8. 欧姆定律的公式是 _______。
三、判断题9. 电容器可以储存电能。
( )10. 电感器可以用于滤波和隔离电路。
( )四、简答题11. 请简要解释直流电和交流电的区别。
12. 什么是电路？简要描述电路的组成部分。
五、计算题13. 在一个电阻为10欧姆的电路中，通过1.5安培的电流。
请计算电压的大小。
六、综合题14. 设计一个电路，使得一个5V的直流电源接入电阻为100欧姆的灯泡电路中，实现灯泡的正常发光。
答案：1. A2. C3. D4. A5. A6. 安培7. 欧姆8. I = V / R9. 正确10. 正确11. 直流电是电流方向恒定的电流；交流电是电流方向周期性变化的电流。
12. 电路是由电源、导线和负载组成。
电源提供电流，导线传输电流，负载消耗电流。
13. V = I × R = 1.5A × 10Ω = 15V14. 将电阻为100欧姆的灯泡串联在5V的直流电源上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

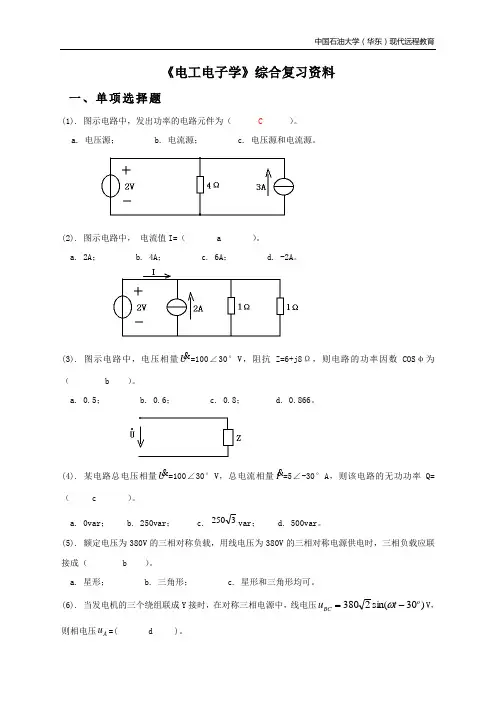

《电工电子学》综合复习资料一、单项选择题(1). 图示电路中，发出功率的电路元件为（ C ）。
a. 电压源； b. 电流源； c. 电压源和电流源。
(2). 图示电路中， 电流值I=（ a ）。
a. 2A ；b. 4A ；c. 6A ；d. -2A 。
(3). 图示电路中，电压相量U=100∠30°V ，阻抗Z=6+j8Ω，则电路的功率因数COS φ为（ b ）。
a. 0.5；b. 0.6；c. 0.8；d. 0.866。
(4). 某电路总电压相量U=100∠30°V ，总电流相量I =5∠-30°A ，则该电路的无功功率Q=（ c ）。
a. 0var ；b. 250var ；c. 3250var ；d. 500var 。
(5). 额定电压为380V 的三相对称负载，用线电压为380V 的三相对称电源供电时，三相负载应联接成（ b ）。
a. 星形；b. 三角形；c. 星形和三角形均可。
(6). 当发电机的三个绕组联成Y 接时，在对称三相电源中，线电压)30sin(2380o BC t u -=ωV ，则相电压A u =( d )。
a. () 90sin 2220+t ωV ；b. ()30sin 2220-t ωV ； C.() 120sin 2220+t ωV ； d. ()60sin 2220+t ωV 。
(7). 图示电路中，三相对称电源线电压为380V ，三相对称负载Z=6+j8Ω，则电路中A 相线电流大小IA=（ a ）。
a. 338A ；b. 38A ；c. 322A ；d. 22A 。
(8). 图示电路中，开关S 在位置”1”时的时间常数为τ1，在位置”2”时的时间常数为τ2，则τ1与τ2的关系为( b )。
a.τ1=τ2；b.τ1=τ2/2；c.τ1=2τ2。
(9). 图示电路中，E=40V ，R=50K Ω，C=100μF ，t=0时刻开关S 闭合，且0)0(=-c u V 。
则t=5s 时，c u =（ a ）。
a. 3.68V ；b. 6.32V ；c. 14.72V ；d. 25.28V 。
10、电阻是 a 元件，电感是 d 元件，而电容是 c 元件，电感和电容都 b 。
a)耗能 b)不耗能 c)储存电场能 d)储存磁场能11、有额定功率P N ＝100W ，额定电压U N ＝220V 的电阻两只，将其串联后接到额定电压为220V 的直流电源上使用，这时每只电阻实际消耗的功率为 c 。
a)50W b)100W c)25W12、理想电压源和理想电流源之间 b 。
a)有等效变换关系 b)没有等效变换关系 c)有条件下的等效关系 13、当电流源开路时，该电流源内部 a 。
a)有电流，有功率损耗 b)无电流，无功率损耗 c)有电流，无功率损耗14、实验测得某有源二端线性网络开路电压U OC ＝8V ，短路电流I SC =2A ，则该网络的戴维南等效电压源的参数为 c 。
a) U S =8V R=2Ω b)U S =4V R=4Ω c)U S =8V R=4Ω 15．图示电路中，欲使I 1= I/4，则R 1、R 2的关系式为___c___. A.R 1=R 2/4 B.R 1=R 2/3 C.R 1=3R 2 D.R 1=4R 216．图示电路中，U=-10V ，则6V 电压源发出的功率为___a__W 。
A.9.6 B.-9.6 C.2.4D.-2.417．图示电路中，A 、B 两点间的电压U AB 为___b__. A.+2V B.-1V C.-3VD.+3V18．已知某电路电压向量为100∠30°V ，电流向量为5∠-30°A ，则该电路的无功功率为__b___. A.500Var B.433VarC.250VarD.-500Var19．知某电路电压向量为100∠30°V ，电流向量为5∠-30°A ，则该电路的有功功率为___b__. A.500WB.250WC.2503D.-250W20．图示电路中，电压相量U=100∠30°V ，阻抗Z=6+j8Ω， 则电路的功率因数COS φ为___b____.A. 0.5B. 0.6C. 0.8D. 0.866。
21、图示电路，ab两端的等效电阻R0=[ d ]A.2ΩB.4ΩC.8ΩD.10Ω22、图示电路U ab应为[ b ]A.-2VB.2VC.6VD.8V23、图示电路，电压U=[ c ]A.6VB.8VC.9VD.12V24、图示电路，Z=R+jx=|Z|e jp，则阻抗消耗的功率P=[ b ]A. B.UI cos φ C.UI D.I2Z25、某电阻元件电阻值＝1k ，额定功率PN＝2．5W，正常使用时允许流过的最大电流为 a 。
A . 50mA B. 2．5mA C. 250mA26、图示电路原已达稳定状态。
t=0时，开关s断开，已知Uc(0-)=10V，那么当t=1s时，电压Uc 约为[ c ]A.6.32VB.5VC.3.68VD.0V27、图示电路，原已达稳定状态。
t=0时闭合开关s，则从t=0-到t=0+，有[ b ]A.u1(0+)=u1(0-)B.u2(0+)=u2(0-)C.u3(0+)=u3(0-)D.u4(0+)=u4(0-)28、图示电路中，A、B两点间的电压UAB为（ d ）V。
A. 3；B. 2；C. –1；D. –2。
29、电路如图所示，图中电流I为（ b ）A。
A. 1；B. 2；C. 2.5；D. 4。
30、电路如图所示，已知I1=-1A，U2=2V，则电源电压US为（ a ）。
A. 3.5V；B. 4.5V；C. -3.5V；D. –4.5V。
31、某电路有3个节点和6条支路，采用支路电流法求解各支路电流时，应列出KCL方程数和KVL方程数为 c 。
A. 3个KCL 和3个KVL 方程B. 3个KCL 和4个KVL 方程C.2个KCL 和4个KVL 方程 32、实验测得某有源二端线线性网络的开路电压U OC =6V ，短路电流I SC ＝2A ；当外接电阻为3Ω时，其端电压U 值为 a 。
A ．3V B.4V C.6V33、把图1所示的电路用图2所示的等效电压源代替，该等效电压源的参数为（ a ）。
a. Us=4V ，R=2Ω； b. Us=1V ，R=2Ω；c. Us=4V ，R=0.5Ω；d. Us=1V ，R=0.5Ω；34、已知供电电压为U=220∠30°V ，用电设备的复阻抗Z=4+j3Ω，则电路的功率因数COS φ为（ c ）。
a. 0.5；b. 0.6；c. 0.8；d. 0.866。
35、某电路总电压相量U=100∠30°V ，总电流相量I =5∠-30°A ，则该电路的无功功率Q=（ c ）。
a. 0Var ；b. 250Var ；c. 3250Var ；d. 500Var 。
36、当发电机的三个绕组联成Y 接时，在对称三相电源中，线电压t u BC ωsin 2380=V ，则相电压A u =( a )。
a. () 90sin 2220+t ωV ；b. ()30sin 2220-t ωV ； C. ()120sin 2220+t ωV ； d. () 60sin 2220+t ωV 。
37、 图示电路中，开关S 在位置”1”时的时间常数为τ1，在位置”2”时的时间常数为τ2，则τ1与τ2的关系为( c )。
a.τ1=τ2；b.τ1=τ2/2；c.τ1=2τ2。
38、实验测得某有源二端线性网络开路电压U OC＝8V短路电流I SC=2A，则该网络的戴维南等效电压源的参数为 c 。
a)U OC=8V R=2Ω b)U OC=4V R=4Ω c)U OC=8V R=4Ω39、有额定电压U N＝220V，额定功率P N分别为100W和25W的两只白炽灯泡，将其串联后接入220V 的电源，其亮度情况是 b 。
a、P N＝100W的白炽灯较亮b)P N＝25W的白炽灯泡较亮c)两只灯泡一样亮40．实验测得某有源二端线性网络开路电压U OC＝8V短路电流I SC=2A，则该网络的戴维南等效电压源的参数为（ c ）。
A. U OC=8V R=2ΩB.U OC=4V R=4ΩC. U OC=8V R=4Ω41.图示电路中，电压相量U =100∠30°V，阻抗Z=6+j8Ω，则电路的功率因数COSφ为（ b ）。
A. 0.5B. 0.6C. 0.8D. 0.866。
42．触发器由门电路构成，和门电路比较，功能上主要特点是（ b ）。
A. 和门电路功能一样B. 有记忆功能C. 没有记忆功能43．时序电路可以由（ c ）组成。
A. 门电路B. 触发器或门电路C. 触发器或触发器和门电路的组合44．时序电路输出状态的改变（ c ）。
A. 仅与该时刻输入信号的状态有关B. 仅与时序电路的原状态有关C. 与以上两者皆有关45．通常计数器应具有（ a ）功能。
A. 清零、置数、累计CP个数B. 存取数据C. 两者皆有46．根据组成计数器的各触发器状态翻转的时间与CP的关系分类，计数器可分为（ b ）计数器。
A. 加法、减法及加减可逆B. 同步和异步C. 二、十和N进制47．按计数器状态变化的规律分类，计数器可分为（ a ）计数器。
A. 加法、减法及加减可逆B. 同步和异步C. 二、十和N进制48．下面逻辑式中正确的是（ a ）。
A. A+AB=AB. A（A+B）=BC. A+A B=AD. A+AB=D49．若输入变量A，B全为1时，输出F=0。
则其输入输出的关系是（ c ）。
A. 非B.与C. 与非D. 或50．在下列逻辑电路中，不是组合逻辑电路的是（ d ）。
A. 译码器B.编码器C. 全加器D. 寄存器二、填空题1、三极管工作在放大状态的外部条件是发射结正偏和集电结反偏。
2、在放大电路中设置合适的静态工作点的目的是使电路工作于线性放大区。
3、三极管能够实现电流放大作用的内部条件是：基区薄，且掺杂质浓度低。
4、一个放大电路,当输出端空载时其输出电压为8V,当输出端接入4KΩ的电阻后,输出端电压为4V,则放大电路的输出电阻为_4KΩ。
5、在一个放大电路中，测得一个三极管的三个管脚P1电位为3.4V，P2电位为4V，P3电位为9V，则三个管脚P1为__发射__极，P2为_基_极，P3为__集电__极。
6．半导体中存在两种载流子空穴和自由电子，Ｐ型半导体中多数载流子是__空穴__；少数载流子是自由电子．多数载流子浓度与掺杂有关，少数载流子浓度与热激发有关。
7．在整流电路中，依照正向最大整流电流和反向最高击穿电压两个参数选择合适的二极管作整流元件。
