基于MATLAB 的模拟调制实验报告一、实验目的1.进一步学习调制的知识,掌握调频与调角两种模拟调制技术。

2.进一步学习MATLAB 的编程,熟练使用MATLAB 进行作图。

二、实验原理1.调制的概念调制(modulation )就是对信号源的信息进行处理加到载波上,使其变为适 合 于信道传输的形式的过程,是使载波随信号而改变的技术。

一般,用来传送消息的信号()t u c 叫作载波或受调信号,代表所欲传送消息的信号叫作调制信号,调制后的信号()t u 叫作已调信号。

用调制信号()t u Ω控制载波的某些参数,使之随()t u Ω而变化,就可实现调制。

2.调制的目的 ➢ 频谱变换当所要传送的信号的频率或者太低,或者频带很宽,对直接采用电磁波的形 式进行发送很不利,需要的天线尺寸很大,而且发射和接受短的天线与谐振回路的参数变化范围很大。

为了信息有效与可靠传输,往往需要将低频信号的基带频谱搬移到适当的或指定的频段。

这样可以提高传输性能,以较小的发送功率与较短的天线来辐射电磁波。

➢ 实现信道复用为了使多个用户的信号共同利用同一个有较大带宽的信道,可以采用各种复用技术。

如模拟电话长途传输是通过利用不同频率的载波进行调制。

将各用户话音每隔4 kHz 搬移到高频段进行传输。

➢ 提高抗干扰能力不同的调制方式,在提高传输的有效性和可靠性方面各有优势。

如调频广播系统,它采用的频率调制技术,付出多倍带宽的代价,由于抗干扰性能强,其音质比只占10 kHz 带宽的调幅广播要好得多。

扩频通信就是以大大扩展信号传输带宽,以达到有效抗拒外部干扰和短波信道多径衰落的特殊调制方式。

3.调制的种类根据()t u Ω和()t u c 的不同类型和完成调制功能的调制器传递函数不同,调制分为以下多种方式: (1).按调制信号()t u Ω的类型分为:● 模拟调制:调制信号()t u Ω是连续变化的模拟量,如话音与图像信号。

● 数字调制:调制信号是数字化编码符号或脉冲编码波形。

基于MATLAB的AM调制解调系统仿真评测报告

基于MATLAB的AM调制解调系统仿真评测报告

基于MATLAB的AM调制解调系统的仿真报告XXXX-XXXX-XXXX-XXXXV1.0 天津市智能信号与图像处理重点实验室2018年10月29日修订历史记录编制审查审核批准文档评审负责人:参加评审人员:目录1引言51.1设计目的51.2术语定义51.3参考资料51.4文档组织52 AM调制解调62.1AM调制62.2AM解调73 基于MATLAB的AM仿真83.1仿真基本参数83.2生成调制信号83.3AM调制器83.4相干解调器94 仿真结果曲线104.1发送信号波形和频谱104.2载波信号波形和频谱124.3AM信号波形和频谱144.4相干解调波形和频谱164.5恢复信号波形和频谱185总结206程序附录201引言1.1设计目的本报告依照传统模拟调制的规范,给出了AM调制解调的具体流程,重点研究了系统中各阶段信号时域和频谱波形以及频谱的搬移变化,为AM调制解调系统信号波形的进一步深入研究做了基础。

1.2术语定义本文档使用以下关键术语和简略语。

1.3参考资料[1]通信原理<第六版)樊昌信曹丽娜编著国防工业出版社 2007年1月[2]1.4文档组织报告第二部分给出了AM调制解调的基本原理;第三部分给出了系统在MATLAB里面的程序调试及仿真;第四部分给出了各仿真模块输出时域和频域波形,并对比发射信号和接收信号的时域波形;第五部分对报告进行了总结。

2AM调制解调图1 AM调制解调系统框图图1显示给出了用于AM调制解调的系统框图。

从图中可知,发送端信源信号经AM调制器的调制后搭载高频载波发送出去,发送信道中经历加性高斯白噪声的干扰。

接收端信号经历AM解调器的解调输出,最终得到信宿信号。

2.1AM调制A o cos(ѡc t)图2 AM调制模型图2显示给出了AM调制的原理模型。

从图中可知发送信号和直流分量叠加后乘以高频载波后即可形成AM调制信号。

具体时域表波形为:(1>对应的频谱波形为:(2>2.2AM解调c图3 AM解调模型图3显示给出了AM解调的数学模型。

(完整word版)基于Matlab的AM振幅调制与解调仿真..

(完整word版)基于Matlab的AM振幅调制与解调仿真..

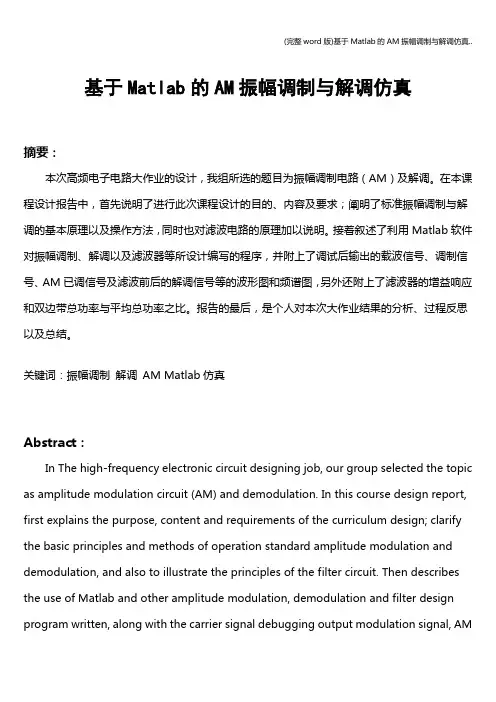

基于Matlab的AM振幅调制与解调仿真摘要:本次高频电子电路大作业的设计,我组所选的题目为振幅调制电路(AM)及解调。
