电气电路安装与调试
电气控制系统安装与调试实训总结
电气控制系统安装与调试实训总结电气控制系统安装与调试实训是我在大学期间参与的一项实践课程。
通过这次实训，我对电气控制系统的安装与调试流程有了更深入的了解，并且提高了自己的实践能力和电气技术水平。
下面是我对这次实训的总结：首先，在实训开始之前，我们首先了解了电气控制系统的基本概念和原理。
通过学习相关的理论知识，我们对电气控制系统的组成部分和工作原理有了初步的了解，为之后的实践操作打下了基础。
其次，在实际操作中，我们首先需要进行电气线路的安装。
这包括电缆的敷设、插头插座的安装、开关的连接等。
在进行这些操作的过程中，我们需要注意安全事项，确保电气线路正确连接、绝缘良好，避免电击和短路等危险。
接着，我们需要对安装好的电气线路进行调试。
调试的目的是检验线路是否正常工作，是否满足设计要求。
在调试过程中，我们需要使用万用表等工具进行电气参数的测量，例如电压、电流等。
通过比对测量结果与设计要求，我们可以确定电气线路的工作情况，并进行必要的调整和更改。
在调试过程中，我们还需要进行逻辑控制的调试。
逻辑控制是指通过对开关、继电器、PLC等控制元件进行正确的连接和设置，实现对电气设备的自动化控制。
在这个过程中，我们需要编写控制程序，设置开关的动作条件和动作顺序，确保电气设备按照预定的功能和流程进行工作。
总的来说，在这次实训中，我学到了很多关于电气控制系统安装与调试方面的知识和技能。
通过实际操作，我更加深入地理解了电气控制系统的工作原理和调试流程，提高了自己的实践能力和电气技术水平。
在实践过程中，我也遇到了一些问题和挑战。
例如，有时候电气线路连接不准确，导致整个系统无法正常工作，需要仔细检查和排查问题。
此外，逻辑控制方面的编程也需要一定的思维和逻辑能力，需要耐心和细心进行调试和修改。
通过这次实训，我不仅提高了自己的电气技术水平，还培养了我对实际问题的分析和解决能力。
我学会了如何进行电气线路的安装和调试，并且熟悉了逻辑控制的原理和方法。
电气设备安装与调试流程
电气设备安装与调试流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、准备工作1.1 了解电气设备的技术参数和安装要求，准备相应的安装工具和材料。

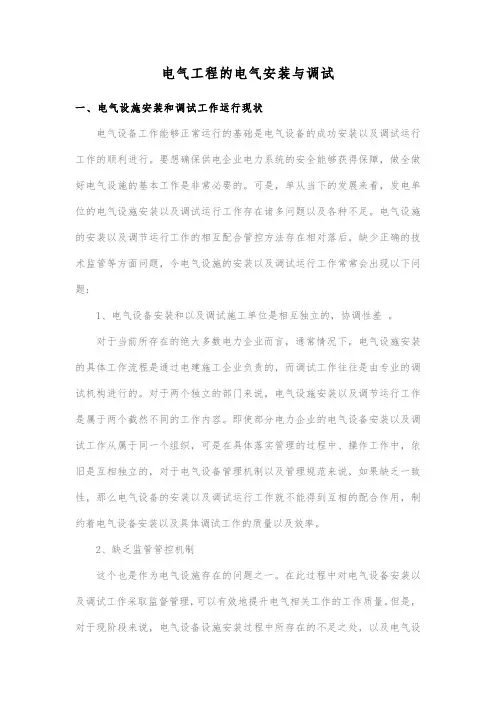

电气工程的电气安装与调试
电气工程的电气安装与调试一、电气设施安装和调试工作运行现状电气设备工作能够正常运行的基础是电气设备的成功安装以及调试运行工作的顺利进行。
要想确保供电企业电力系统的安全能够获得保障，做全做好电气设施的基本工作是非常必要的。
可是，单从当下的发展来看，发电单位的电气设施安装以及调试运行工作存在诸多问题以及各种不足。
电气设施的安装以及调节运行工作的相互配合管控方法存在相对落后，缺少正确的技术监管等方面问题，令电气设施的安装以及调试运行工作常常会出现以下问题：1、电气设备安装和以及调试施工单位是相互独立的，协调性差。
对于当前所存在的绝大多数电力企业而言，通常情况下，电气设施安装的具体工作流程是通过电建施工企业负责的，而调试工作往往是由专业的调试机构进行的。
对于两个独立的部门来说，电气设施安装以及调节运行工作是属于两个截然不同的工作内容。
即使部分电力企业的电气设备安装以及调试工作从属于同一个组织，可是在具体落实管理的过程中、操作工作中，依旧是互相独立的，对于电气设备管理机制以及管理规范来说，如果缺乏一致性，那么电气设备的安装以及调试运行工作就不能得到互相的配合作用，制约着电气设备安装以及具体调试工作的质量以及效率。
2、缺乏监管管控机制这个也是作为电气设施存在的问题之一。
在此过程中对电气设备安装以及调试工作采取监督管理，可以有效地提升电气相关工作的工作质量。
但是，对于现阶段来说，电气设备设施安装过程中所存在的不足之处，以及电气设施的运行故障问题，包括对此类故障问题的处理方面还缺乏规范性，两者缺少协调统一管制，影响并制约了工作的总质量。
3、相关专业人才的缺乏从相关人员的技术素质来说，是有待提升的。
电气设施安装以及调节运行工作的技术含量十分高，这就要求安装以及调节运行工作人员具备很高的专业素养以及先进的技术水准。
二、电气设备安装技术要点分析1、电气系统安装施工步骤熟悉图纸和有关技术资料规范文件→施工测量放线→沟槽开挖及管沟砌筑→配合土建设预留孔洞及预埋铁件→管件加工制作→支架制作及安装→各种电线敷设安装→配电线路测试、配电线路与设备连接→调试和试运→施工验收。
电气控制线路安装与调试实训报告
电气控制线路安装与调试实训报告一、引言电气控制线路安装与调试是电气工程技术中非常重要的一环。
在本次实训中，我们学习了电气控制线路的基本原理、安装方法和调试技巧。
通过实践操作，我们进一步掌握了电气控制线路的实际应用和故障排除。
二、实训目的本次实训的目的是让我们掌握电气控制线路的安装和调试技术，培养我们的实践操作能力。
通过实际操作，我们能够更好地理解电气控制线路的工作原理，并能够独立完成线路的安装和调试工作。
三、实训内容1. 电气控制线路的基本组成电气控制线路主要由电源、控制元件和执行元件组成。
电源提供电能供给线路，控制元件用于控制电路的开关和调节，执行元件用于执行控制信号并完成相应的动作。
2. 电气控制线路的安装方法电气控制线路的安装需要遵循安全规范和操作规程。
首先，我们需要根据实际需求选择合适的电缆和接线端子。
然后，按照电路图纸进行线路的布线和连接，确保连接牢固、接触良好。
最后，进行线路的绝缘和防护措施，确保线路的安全可靠。
3. 电气控制线路的调试技巧电气控制线路的调试是确保线路正常工作的重要环节。
在调试过程中，我们需要逐一检查线路的连接是否正确，电源是否正常供电，控制元件是否正常工作。
同时，我们还需要使用测试仪器对线路的电压、电流进行测量，以确保线路参数符合设计要求。
四、实训过程在实训过程中，我们首先学习了电气控制线路的基本原理和安装要点。
然后，根据教师的指导，我们进行了实际的线路安装和调试操作。
通过实践操作，我们熟悉了线路的连接方法和调试技巧，掌握了线路安装和调试的步骤和要领。
五、实训成果通过本次实训，我们达到了以下成果：1. 掌握了电气控制线路的基本原理和安装方法；2. 熟悉了电气控制线路的调试技巧；3. 学会了使用测试仪器对线路进行测量和检查；4. 培养了对电气控制线路进行故障排除的能力。
六、实训心得通过本次实训，我深刻认识到电气控制线路在现代工业中的重要性。
掌握电气控制线路的安装和调试技术对于我们日后的工作具有重要意义。
电气线路安装与调试实训报告
电气线路安装与调试实训报告一、引言电气线路是现代工业和生活中不可或缺的一部分，正确的安装和调试是确保电气设备正常运行的重要环节。
本次实训旨在通过实践操作，掌握电气线路的安装与调试技能，提高学生的实际操作能力。
二、实训目标1. 掌握电气线路的安装和连接方法。
2. 学习使用电气仪器设备进行线路调试。
3. 熟悉常见电气故障的排查与修复方法。
4. 培养工作中的安全意识和团队合作精神。
三、实训内容1. 电气线路的安装(1) 根据电气图纸，确定电气设备的布局和安装位置。
(2) 使用合适的电缆、电线等材料进行线路的布线和连接。
(3) 保证线路的绝缘和接地可靠，防止电气事故的发生。
2. 电气线路的调试(1) 按照电气图纸，连接电气设备并进行初次通电。
(2) 使用万用表、电流表等仪器，检测线路的电压、电流等参数。
(3) 对线路进行逐一检查，确保各部分设备正常运行。
3. 电气故障的排查与修复(1) 当线路出现异常情况时，首先检查相关设备的连接是否正确。
(2) 使用电压表等仪器，检测线路中的电压波动和短路等问题。
(3) 根据故障现象，有针对性地调整线路连接或更换故障设备。
4. 安全意识与团队合作(1) 在实训过程中，要时刻注意电气设备的安全操作规范，避免触电等危险。
(2) 多与同学进行交流和讨论，共同解决实际问题，培养团队合作精神。
四、实训心得体会通过本次实训，我深刻认识到电气线路的安装与调试对于设备正常运行的重要性。
在实际操作中，我学会了正确连接电气设备、使用仪器进行线路调试的方法和技巧。
同时，也遇到了一些故障情况，通过仔细排查和修复，最终解决了问题。
在实训过程中，我意识到安全意识和团队合作的重要性。
在操作电气设备时，我严格按照安全规范进行，避免了潜在的安全隐患。
与同学们的交流和合作，不仅加快了问题的解决速度，也提高了我们的团队凝聚力。
总结起来，本次电气线路安装与调试实训让我获得了实践操作的经验，提高了动手能力和解决问题的能力。
电气调试方案
电气调试方案1. 引言电气调试是指在电气设备安装完毕后，对其进行各项功能性测试和故障排除的过程。
本文将介绍电气调试的基本流程，并提供一套详细的电气调试方案。
2. 电气调试流程电气调试的主要流程如下：1.设备安装：在进行电气调试之前，首先需要完成设备的安装工作。
确保设备已正确安装，并与电源和其他设备正确连接。
所有的接线都应符合标准和设计要求。
2.检查接线：对设备的接线进行检查，确保接线正确没有接反或接错导致的短路和接地问题。
3.电源接通：将电源接通，并检查设备是否正常通电。
同时，监测设备的电流和电压，确保其在正常范围内。
4.功能测试：对设备的各项功能进行测试。
包括但不限于开关、按钮、指示灯、传感器等。
确保各项功能正常工作，并记录测试结果。
5.故障排除：如果设备存在故障现象，需要进行故障排除。
首先，检查设备的电源和接线是否正常，排除电源和接线故障。
然后，逐步检查各个电器元件和电路板，找出存在问题的元件并进行修复或更换。
6.总结记录：对整个电气调试过程进行总结记录。
包括调试的时间、测试结果、故障排除过程及结果。
这些记录将对以后的设备维护和故障排除提供参考。
3. 电气调试方案基于以上流程，我们可以制定一套详细的电气调试方案，以确保电气设备能正常运行。
3.1 设备安装和接线检查在安装设备之前，应先阅读设备的安装手册，并根据手册的要求进行安装。
安装完成后，对设备的接线进行检查，确保接线正确。
3.2 电源接通和电流/电压监测将设备的电源接通，并使用合适的工具（如示波器）监测设备的电流和电压。
确保设备的电源正常，且电流和电压在正常范围内。
3.3 功能测试对设备的各项功能进行测试，确保其正常工作。
例如，对开关进行测试，确保能正常开关设备；对指示灯进行测试，确保其能正确指示设备的状态；对传感器进行测试，确保能正确地感知环境。
3.4 故障排除如果设备存在故障现象，需要进行故障排除。
排除故障的过程可能需要一系列的测试和检查。
电气线路的现场安装布线与调试方法
电气线路的现场安装布线与调试方法在工业自动化领域，电气线路的正确安装和调试是确保设备正常运行的关键步骤。
本文将详细介绍电气线路的现场安装布线和调试方法，以帮助工程师和技术人员提高工作效率和质量。
一、电气线路的现场安装布线1.埋管穿线与走桥架：首先，根据电气线路布置图，确定现场设备的线路终点，检查埋管位置是否与设备线路终点对应。
如果采用走桥架的方式，也需要按照布置图进行安装。
2.固定电气柜与操作台：将电气柜固定在现场底座上，如果有多个柜体，需要进行并柜处理。
同时，安装母线排和现场操作台。
3.一次回路布线：建议采用同规格线缆一并布线的方式，以提高布线效率。
例如，可以先布置所有电机风机的线缆，然后进行检查，确保没有遗漏，并在布置图上进行标记。
这样，每次只需拆一个规格的线缆，布线完成后即可入库并贴上标识卡。
4.布线顺序：为了提高效率和避免干扰，建议先放大线再放小线，先放一次线再放二次线，先放电机线再放其他负载线。
每布完一条线，都要进行标牌标记。
5.接线记录：在接线过程中，要记录每条电缆线里的颜色或编号与端子的对应关系。
接完一条记录一条，以确保不会混淆。
二、电气线路的调试方法1.检查线缆连接错误：确保线缆没有连接错误，如A电机的线缆接到B电机上，A风机的电缆接到B风机上等。
2.调试一次回路：按电气柜的顺序进行调试，如先调试电机回路，观察电机是否有反向，然后调试风机回路等。
3.调试按钮信号：检查所有按钮的信号是否正常，如有问题需及时解决。
4.调试主回路反馈信号：检查所有主回路的反馈信号是否正常，如有问题需进行检查和修复。
5.手动运行变频器和直流调速器：检查电机、减速机和编码器等是否有问题，如有问题需进行调整。
6.检查其他反馈信号：确保所有其他反馈信号的信号源能正常将信号反馈给PLC或其他控制器。
通过以上步骤，我们可以逐一排除线路问题，为后续的PLC程序调试和整套设备的联动调试做好准备。
总之，电气线路的现场安装布线和调试需要有条不紊、循序渐进地进行，以确保设备的安全和稳定运行。
电气控制线路安装与调试实训报告
电气控制线路安装与调试实训报告电气控制线路的安装与调试是电气工程领域中非常重要的实训内容。
本文将从实训的目标、实施步骤、实训中的注意事项以及实训后的总结等方面进行阐述。
一、实训目标电气控制线路的安装与调试实训的目标是培养学生掌握电气控制线路的搭建和调试技能，了解电气设备的工作原理和运行过程，提高学生的实际操作能力和解决问题的能力。
二、实施步骤1. 准备工作：了解实训所需的仪器设备和材料，检查设备的完好性，确保安全操作。
2. 线路搭建：根据实训要求，按照电气图纸搭建电气控制线路。
首先进行线路布线，将电缆连接到相应的设备上；然后安装开关、继电器、按钮等控制元件；最后接入电源线和地线，确保电路连接正确。
3. 调试测试：完成线路搭建后，进行电气控制线路的调试测试。
首先检查线路连接是否正确，排除可能存在的故障。
然后通过按键、开关等操作控制电气设备的启停，检验线路的功能是否正常。
同时，使用测试仪器对线路进行电压、电流等参数的测量，确保线路的安全性和稳定性。
4. 故障排除：如果在调试测试过程中发现线路出现故障或问题，需要进行故障排除。
通过检查线路连接、更换元件等方式，逐步排除故障，确保线路正常运行。
5. 实训记录：在实训过程中，学生应及时记录实际操作步骤、测试数据以及遇到的问题和解决方法，为后续的实训总结提供参考依据。
三、注意事项1. 安全第一：在进行电气控制线路的安装与调试实训时，必须严格遵守安全操作规程，佩戴好防护用具，确保人身和设备安全。
2. 仔细阅读电气图纸：在进行线路搭建前，要详细阅读电气图纸，了解线路连接方式、元件型号及安装位置等信息，确保按照正确的要求进行操作。
3. 仔细检查线路连接：在线路搭建过程中，要仔细检查每个连接点，确保电缆、开关、继电器等元件连接牢固、正确无误。
4. 逐步测试：在进行线路调试测试时，要逐步进行，确保每个步骤的正确性。
如果发现问题，要及时停止操作，进行故障排除。
5. 注意数据测量：在进行电压、电流等参数的测量时，要使用合适的测试仪器，保持仪器的准确性。
电力工程电气设备安装与调试
电力工程电气设备安装与调试1.电力工程是现代社会发展的基础，电气设备的安装与调试是电力工程中的重要环节。
本文将详细介绍电力工程电气设备的安装与调试过程，以保证电力系统的稳定运行和设备的安全可靠。
2. 电气设备的安装2.1 设备的选择与准备在电气设备的安装前，首先需要根据电力系统的需求选择合适的设备。
设备的选型应考虑到设备的性能、容量、电压等级等因素，并确保设备的质量和可靠性。
设备选型完成后，应对设备进行必要的检查和准备，包括检查设备的完整性、清洁设备的外观、准备安装工具等。
2.2 设备的安装位置与固定设备的安装位置应根据电力系统的布局和设备的功能要求进行选择。
设备的安装位置应满足设备运行和维护的要求，并应避免设备受到机械损伤、潮湿、高温等不利因素的影响。
设备安装时，应使用合适的固定工具和方法，确保设备的稳定性和安全性。
2.3 设备的接线与连接设备的接线与连接是电气设备安装的关键环节。
在接线前，应仔细阅读设备的接线图和说明书，了解设备的接线要求和连接方式。
接线时，应确保接线正确无误，连接牢固可靠，避免接触不良和短路等问题的发生。
3. 电气设备的调试3.1 设备的调试前准备在进行电气设备的调试前，应做好充分的准备工作。
首先，应对设备进行清洁和检查，确保设备的外观和内部清洁。
其次，应准备好调试所需的工具和仪器，包括万用表、示波器、电压表等。
最后，应对调试人员进行安全培训和技术指导，确保调试的顺利进行。
3.2 设备的调试过程设备的调试过程包括对设备的各项参数进行检测和调整，以保证设备的正常运行和性能指标满足要求。
调试过程应按照设备的说明书和调试规程进行，逐步进行各项调试操作。
调试过程中，应对设备的各项性能指标进行测试和记录，发现问题及时进行处理。
3.3 设备的调试结果评价设备的调试结果评价是对设备的性能和运行状态进行评估。
评价内容包括设备的各项参数是否满足要求、设备是否存在异常声音、设备的外观是否有损坏等。
电气设备安装及调试方案
电气设备安装及调试方案一、引言电气设备的安装与调试是确保电气设备能够正常运行的重要环节。
本方案将详细介绍电气设备的安装与调试步骤，并结合实例进行说明，旨在保证电气设备的安全可靠运行。
二、设备安装1.设备基础安装根据设备安装图纸，在指定位置浇注混凝土基础。
基础的强度应根据设备的重量和使用环境来确定。
2.设备固定安装将设备安装在基础上，根据设备安装图纸使用螺栓、垫片等固定设备。
确保设备固定牢固，不发生晃动。
3.设备接线根据设备的电气接线图和维护手册，进行设备的电气接线工作。
确保接线正确，不发生短路或接触不良的情况。
4.安装附件根据设备的相关要求，安装附件，如传感器、按钮、指示灯等辅助设备。
三、设备调试1.外观检查检查设备表面是否有明显的损伤或破损，如有需要进行修复或更换。
同时检查设备的标识是否清晰可见。
2.线路检查通过测量设备的电气参数，如电压、电流、频率等，对设备的电路进行检查。
如发现异常，需要进行修复或调整。
3.功能检测按照设备的使用说明书，对设备的各项功能进行检测。
如开关控制、报警功能、运行模式等功能。
确保设备能够正常运行。
4.软件调试对于带有软件控制功能的设备，需进行相应的软件调试。
如PLC程序的载入、参数设置、通信调试等。
四、安全措施1.安全地执行在进行设备安装和调试过程中，应遵守相关安全操作规范，戴好相关防护用品，确保操作人员的人身安全。
2.设备接地根据设备的要求，进行设备接地，并确保接地电阻符合要求。
避免设备被雷击或漏电引发的安全问题。
3.备用电源在进行设备调试时，应保证有备用电源可供使用，以防止意外停电导致的意外损失。
4.测试仪器选择合适的测试仪器进行设备的检测工作，确保检测数据的准确性和可靠性。
五、案例分析以化工厂的电子秤设备安装和调试为例：1.设备安装：根据设备图纸，将电子秤安装在设备基础上，并使用螺栓、垫片等固定设备。
2.设备接线：根据电子秤的电气接线图和维护手册进行接线，确保接线正确无误。
建筑工地的电气安装与调试
建筑工地的电气安装与调试电气安装与调试对于建筑工地来说至关重要。
在建筑工地中，电气系统是连接各个设备和机械的重要桥梁，它的安装和调试对工地的正常运转和工作人员的安全起着至关重要的作用。
本文将围绕建筑工地的电气安装与调试展开讨论。
1. 施工准备在开始电气安装和调试之前，施工方需进行充分的准备工作。
首先，需要进行电气系统的设计与规划，包括确定电气线路的布置、设备的安装位置和容量等。
其次，需要准备合适的电气设备和材料，确保其符合相关的安全标准和规范。
此外，还需要制定详细的施工计划，并合理安排施工人员的工作任务。
2. 电气设备安装电气设备的安装是电气系统建设的重要环节。
在进行电气设备的安装时，施工人员需按照设计要求进行合理的布线和接线，确保电气线路的安全可靠。
此外，还需对电气设备进行正确的接地处理，减少电气事故的风险。
在安装过程中，施工人员还需检查设备的标识和说明书，确保设备的正确使用。
3. 电气系统调试电气系统调试是保证电气设备正常运行的关键步骤。
在进行电气系统调试时，首先需要进行线路的接地和绝缘测试，以确保电气系统的安全性。
随后，施工人员需按照系统设计要求对电气设备进行逐一测试，检查设备的电气参数和工作状态，并进行必要的调整和修正。
在调试过程中，如发现问题或隐患，需及时进行排除和修复。
4. 安全防护在进行电气安装和调试时，安全防护是至关重要的。
施工人员需遵守相关的安全规范和要求，佩戴适当的防护用具，如绝缘手套、护目镜等，确保自身的安全。
此外，还需对工地进行安全巡检，确保电气设备的正常运行和工作人员的安全。
5. 常见问题与解决在电气安装和调试过程中，可能会遇到一些常见的问题，如线路接错、设备故障等。
对于这些问题，施工人员需具备一定的电气知识和技能，能够快速准确地进行判断和解决。
同时，还需定期对电气系统进行检查和维护，及时发现和修复潜在问题，确保工地的安全和正常运行。
综上所述，建筑工地的电气安装与调试是保证工地正常运作和人员安全的重要环节。
建筑设备安装施工中的电气接线与调试
建筑设备安装施工中的电气接线与调试随着城市发展的不断推进，建筑设备安装施工成为了现代城市建设中不可或缺的一环。
其中，电气接线与调试是建筑设备安装的重要环节。
本文将从准备工作、接线过程、安全措施和调试方法等方面，探讨建筑设备安装施工中的电气接线与调试的一些要点。
一、准备工作在进行电气接线与调试之前，必须做好充分的准备工作。
首先，需要准确了解建筑设备的安装位置和要求。
其次，要对接线所需的材料和工具进行检查，确保全部齐全。
此外，还需要了解电气接线所涉及的电流、电压和功率等参数，以便合理选择接线方式和线缆规格。
二、接线过程接线过程是建筑设备安装施工中的关键环节之一。
在进行接线之前，应先切断电源，确保安全。
接线时，应根据设备的接线图和线路图进行操作，并遵守相关安全规范。
应注意保持线缆整洁，使用绝缘套管进行线缆保护，并确保接头牢固可靠，防止松动或接触不良。
三、安全措施在进行电气接线与调试过程中，安全是至关重要的。
为确保工作人员和设备的安全，应采取一系列安全措施。
首先，要佩戴好绝缘手套和绝缘鞋，以防止电击事故的发生。
其次，要确保接线环境干燥，并排除潮湿和漏电现象。
再次，应正确使用绝缘工具，避免因操作不当引起安全事故。
最后，应经常检查接线情况，防止线路短路或漏电，及时排除安全隐患。
四、调试方法电气接线完成后，还需要进行调试工作。
调试是建筑设备安装施工中的重要环节，其目的是确保设备正常运行和安全可靠。
在进行调试时，应按照设备的调试标准和流程进行操作。
一般来说，调试过程包括设备的开机测试、电路参数测量和功能测试等。
通过这些测试和测量，可以判断设备是否正常工作，如有问题应及时调整和修复。
五、调试注意事项在进行电气设备调试时，需要注意一些细节问题。
首先，要仔细检查设备的电源接线和地线接地情况，确保与标准要求相符。
其次，要严格控制设备的工作电流和工作电压，避免超过额定值，以免导致设备损坏或安全事故。
再次，要仔细检查设备的电源开关和控制开关，确保正常启动和关闭。
电气控制线路的装接与调试
常见的故障现象： 1）电源合上自动运行； 2）启动按钮按下，开始运行后不能停止； 3）启动按钮按下运行，松手停止； 4）主电路、启动/停止按钮均正常，电机不启动；
任务2 三相异步电动机双向互锁运行控制线路装接 与调试
能力目标： 1、能根据工艺要求规划典型的控 制电路 2、能根据规划的控制电路图进行 装接与调试
计分规则提高--10%提高分 ***知难而进—勇气可嘉 ***避繁就简—打好基础
教学互动：学生规划，上台讲解
参考布局
任务3 三相异步电动机Y-降压启动控制线路规划与 实施
能力目标： 1、能根据工艺要求规划典型的控制电路 2、能根据规划的控制电路图进行装接与 调试
知识目标： 1、进一步熟悉常规控制电路的控制原理 2、了解控制电路设计的基本方法
原理学习与分析
电机主回路组成： 1.刀闸开关 2.交流接触器 启动:KM1 KM3；运行:KM1 KM2 3.短路保护（熔断器） 4.过载保护（热继电器）
功能： 实现电动机的Y-∆降压启动
效果： 1.启动电压降低为原来的1/ 3 2.启动电流降低为原来的1/3 3.启动转矩降低为原来的1/3
原理学习与分析
计分规则提高--10%提高分
教学互动：学生规划，上台讲解
选做内容：
任务4 双速电动机控制线路装接与调试
任务5 两台电动机顺序控制线路装接与调试
任务6 三相交流异步电动机的两地控制线路装接与 调试
本模块结束
知识目标： 1、进一步熟悉常规控制电路的控 制原理 2、了解控制电路设计的基本方法
学习过程： 自行规划、独立完成、结果展示
本次课安排：
作品展示 教学目标 总结归纳 新知识学习 实战练习（规划讲解）
施工现场电气设备安装与调试步骤
施工现场电气设备安装与调试步骤一、电气设备安装步骤电气设备的安装是施工现场电气工程的重要环节。
正确的安装步骤可以提高设备的工作效率，保证施工现场的安全性。
本文将详细介绍施工现场电气设备安装的具体步骤。
1. 设备验收与准备在进行电气设备安装之前，首先需要进行设备验收与准备工作。
这包括检查设备的外观、配件、技术参数等，确保设备的完好无损。
同时，还需准备好所需的工具、材料，并确定好安装位置。
2. 设备安装位置确定与标识根据施工设计图纸，确定设备的安装位置，并进行标识。
确定好安装位置之后，需要清理好安装区域，确保没有障碍物，以便于设备的安装和调试。
3. 安装电气设备的支撑架根据设备的要求和设计要求，安装电气设备的支撑架。
支撑架的安装要牢固可靠，能够承受设备的重量。
4. 各项电气设备的连接将电气设备的电缆引入设备安装位置，并进行设备的连接。
这包括电源线、信号线、控制线等的连接工作。
在连接的过程中，要注意线缆的绝缘和标识，确保连接的准确性和安全性。
5. 各项配套设备的安装除了电气设备本身，施工现场还需要安装一些配套设备，如变压器、开关柜、电缆槽等。
这些设备的安装需要按照设计图纸进行，严格遵循操作规程和施工要求。
安装过程中，要注意设备的接地和防护措施，确保安全可靠。
二、电气设备调试步骤电气设备安装完成后，还需要进行调试工作。
电气设备的调试是为了确保设备的正常运行和工作效果达到要求。
下面将详细介绍施工现场电气设备调试的步骤。
1. 动作试验在进行电气设备调试之前，首先要进行设备的动作试验。
这包括开关柜的合闸试验、断路器的试验、保护装置的试验等。
通过动作试验，可以检查电气设备是否能够正常工作，是否满足要求。
2. 电气参数调试在动作试验合格之后，需要进行电气参数的调试。
包括电气设备的电流、电压、功率等的调试工作。
这些调试工作需要使用专门的仪器设备进行测量，并根据设备的要求进行调整。
3. 系统联动试验在电气设备的单项调试完成后，还需要进行系统联动试验。
电气安装与调试技术手册
电气安装与调试技术手册对于电气安装领域的从业者们而言，电气安装与调试技术手册是一本必备的参考书。
它所包含的内容广泛而深入，旨在帮助操作员快速解决各种电气相关问题。
下面将为大家简要介绍一下该手册的主要内容和使用方法。
第一章：电气元件的安装在这一章中，我们将介绍电气元件的安装方法。
这些元件包括但不限于电缆、开关、插头等。
我们将详细讲解如何正确地安装这些元件，并提供一些注意事项，旨在保证元件的安全可靠运行。
第二章：电路的调试在这一章中，我们将介绍电路的调试方法。
这些包括但不限于测量电路参数、检测电路的连通性等。
我们将详细讲解如何正确地使用各种电器测试工具，并提供一些实用的技巧和经验，旨在帮助读者快速准确地诊断电路故障。
第三章：PLC控制系统的调试在这一章中，我们将介绍PLC控制系统的调试方法。
我们将详细讲解如何正确地设置PLC控制系统的控制程序，并提供一些实用的技巧和经验，旨在帮助读者快速解决各种PLC控制系统的故障。
第四章：变频器的调试在这一章中，我们将介绍变频器的调试方法。
我们将详细讲解如何正确地设置变频器的参数，并提供一些实用的技巧和经验，旨在帮助读者快速解决各种变频器的故障。
第五章：工业自动化控制系统的调试在这一章中，我们将介绍工业自动化控制系统的调试方法。
我们将详细讲解如何正确地设置各种工业自动化控制系统的控制程序，并提供一些实用的技巧和经验，旨在帮助读者快速解决各种工业自动化控制系统的故障。
总结：综上所述，电气安装与调试技术手册是电气领域从业者们必备的参考书。
通过学习该手册，你可以快速学习到各种电气相关知识和技巧，并能够在实际操作中迅速地解决各种故障。
同时，我们也建议读者定期更新该手册，以保证所掌握的知识和技能的实时性。
希望这本手册能够在你的工作中发挥重要的作用，祝你在电气安装领域取得更多的成就！。
电工实习中的电气安装与调试步骤
电工实习中的电气安装与调试步骤电气安装与调试是电工实习过程中不可或缺的环节。
在实际操作中，电工需要遵循一系列步骤来确保电气设备的安全与正常运行。
本文将重点介绍电气安装与调试的步骤及注意事项，帮助读者更好地理解和掌握相关知识。
一、设备检查与准备首先，电工需要对所使用的电气设备进行检查。
检查过程中，应确认设备的完整性和可用性，避免使用老化、损坏或不符合标准的设备。
同时，对所需材料进行准备，如电线、插座、开关等。
这些准备工作的目的是确保设备操作的可行性与安全性。
二、电线布线在电气安装过程中，电线的布线是一个重要的环节。
首先，电工需要根据所需供电点的位置，确定整体的布线方案。
之后，按照规划布线，将电线沿墙壁或地面敷设，避免交叉干扰。
在布线过程中，需要注意将电线与其他管道、设备保持一定的距离，避免干扰或安全隐患。
三、插座及开关安装完成电线布线后，电工需要安装插座和开关。
在插座安装过程中，需要准确地确定插座的位置，确保方便使用，同时避免与其他设备或材料发生冲突。
开关的安装也需要遵循使用者的习惯和实际需要，确保操作的便捷性。
四、绑扎与固定设备绑扎与固定是电气安装中一个重要的环节，能够确保设备的稳定性和安全性。
在绑扎过程中，电工需要使用绝缘材料将电线与设备进行牢固地连接，避免松动或脱落。
同时，在固定过程中，电工需要选择合适的工具和材料，如螺丝、螺母、胶水等，将设备牢固地固定在合适的位置。
五、电气设备连接完成绑扎和固定后，电工开始进行电气设备的连接。
在连接过程中，需要根据电线的颜色和规格进行正确接线。
通常，黑色或蓝色电线表示负极，棕色或红色电线表示正极。
电工需要确保接线牢固可靠，避免松动或虚接。
六、电气调试与测试电气调试与测试是电工实习中的最后一步。
在调试过程中，电工需要仔细检查电气设备的接线是否正确，并逐个对插座、开关等进行测试。
此外，电工还需要使用测试仪器检测电流、电压等参数，确保电气设备的安全与正常运行。
总结：电气安装与调试是电工实习中重要的一环。
电气线路安装与调试实训报告
电气线路安装与调试实训报告电气线路安装与调试实训报告实训名称：电气线路安装与调试实训时间：2020年10月10日至2020年10月20日实训地点：XX学校电气实验室实训目的：通过本次实训，学生将学习并掌握电气线路的安装与调试技术，了解电气线路的组成和运行原理，提高实践操作能力。
实训内容：1. 学习电气线路的基本知识：包括电气线路的组成、常用电器元件的特点和使用方法等。
2. 熟悉电气线路的安装要求：学习电气线路的布线设计、电缆敷设、插座和开关安装等。
3. 学习电气线路的调试原理：了解电气设备的供电要求、电路的串联和并联原理、开关与负载的配合原理等。
4. 完成实际电气线路的安装与调试：根据实验指导书提供的电气线路图纸，组织学生实施电气线路的布线、电缆敷设、插座和开关的安装、电气设备的调试等实践操作。
实训效果：1. 学生了解了电气线路的基本组成和运行原理，增强了对电气线路的理解和掌握程度。
2. 学生掌握了电气线路的布线设计和安装方法，能够独立完成电气线路的安装工作。
3. 学生了解了电气设备的供电要求和电路的调试原理，能够按照要求完成电气设备的调试工作。
4. 学生通过实际操作，提高了实践能力和团队合作能力，培养了解决实际问题的能力。
实训总结：本次电气线路安装与调试实训使学生能够通过实际操作掌握电气线路的安装和调试技术，加深了学生对电气线路的理解和应用能力。
通过实际操作，学生不仅提高了实践能力，还培养了团队合作和解决实际问题的能力。
在今后的学习和工作中，这些技能将为学生提供良好的基础和实践经验。
同时，本次实训也为学生提供了一个与实际工作相结合的学习平台，使学生能够在将来顺利适应和融入职场。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
刀架的快 由刀架快速移动电动机拖动，该电动机可直接启动，也 速移动 不需要正反转和调速
辅助运动
尾架的纵 向移动
工件的夹 紧与放松
由手动操作控制 由手动操作控制
加工过程 冷却泵电动机和主轴电动机要实现顺序控制，冷却泵电 的冷却 动机也不需要正反转和调速
4、使用：为了避免误操作，通常在
按钮上涂以不同的颜色加以区分，避免 误动作，其颜色有红、黄、蓝、白、绿 及黑等，停止按钮用红色，起动按钮用 绿色。按钮必须有金属的防护档圈，且 档圈要高于按钮冒，防止意外触动按钮 而产生误动作。
三、行程开关
作用：行程开关又称位置开关或限位开关， 其触点的动作不是靠手去操纵，而是利用机械 设备的某些运动部件的碰撞来完成操作的。行 程开关主要用来限制机械运动的位置或行程， 使运动机械按一定位置或行程自动停止、反向 运动、变速运动或自动往返运动等。
组合开关分单极、 双极和多极，用于各种 电气设备中换接电源和 负载。图示为HZ系列组 合开关的一种，由若干 动触片和静触片组成， 动触片装在带有手柄的 转轴上，各动触片之间 及各静触片之间都互相 绝缘，转动手柄可使各 动触片与各静触片接通 或者断开。
(（a)a外）形外图观图
(b)结构图 (c)符号 HZ10-10/3型组合开关
工作原理
常开触头 瞬时动作
线圈通电 衔铁向下吸合 连杆动作 触头动作
通电延时的空气式时间继电器结构示意图
通电延时的空气式时间继电器动作演示
常开开触触点点 延瞬时闭断合开
常闭触触点点 延瞬时断闭开合 常闭闭触触点点 瞬点时断断开闭开合
常开开触触点 瞬点时闭闭合断合开
断电延时的空气式时间继电器结构示意图
运动种类 运动形式
控制要求
主运动
主轴通过 卡盘或顶 尖带动工 件的旋转 运动
（1）主轴电动机选用三相笼型异步电动机，不进行 调速，主轴采用齿轮箱进行机械有级调速
（2）车削螺纹时要求主轴有正反转，一般由机械方 法实现，主轴电动机只作单向旋转
（3）主轴电动机的容量不大，可采用直接启动
刀架带动 进给运动也由主轴电动机拖动，主轴电动机的动力通过 进给运动 刀具的直 挂轮箱传递给进给箱来实现刀具的纵向和横向进给。加
KM1
KM3 闭合 是星 形，
KM1
KM2 闭合 是三 角形
通电延时断开常闭触点
延时闭合的常 开触点
按钮，接触器手动降压控制电路
小车自动往返电路
工作电路图
工作过程
主轴箱
卡盘
方刀架
挂轮架
进给箱
小滑板
尾架
丝杠 光杠
床身 左床座
右床座
纵溜板
溜板箱
横溜板
CA6140车床的主要结构
二、CA6140卧式车床的主要运动形式及控制要求
常开触点
延时断开
常常开开触触点点
延 常瞬时开时断触闭开点合
瞬时断开
常常开开触触点点
××××
瞬瞬时时闭断合开 常闭触点
常 瞬常闭时闭触闭触点合点
瞬时断闭开合
万用表
1.概述 2.操作中的注意事项 3.使用方法 4. 读数方法
1.概述
•
万用表又称多用表，
用来测量直流电流、直流
电压和交流电流、交流电
压、电阻等，有的万用表
常开触点 通电瞬时闭合 断电延时断开
常闭触点
通电瞬时断开断 电延时闭合
常开触头 瞬时动作
常闭触头 瞬时动作
空气式时间继电 器的延时范围大 (有 0.4 ~ 60 s 和 0.4 ~180s两种)。 结构简单，但准 确度较低。
断电延时的空气式时间继电器动作演示
常闭触点 常常常延闭闭闭时触触触闭点点点合 瞬延时时断闭开合
四、交流接触器
概述：交流接触器是一种用来频繁地接通或断开交 流主电路及大容量控制电路的自动切换电器。
电磁机构 电磁机构由吸引线圈、动铁心(衔铁)和静 铁心组成。其作用是利用电磁线圈的通电或断电，使衔铁 和铁心吸合或释放，从而带动动触点与静触点闭合或分断， 实现接通或断开电路的目的。
当电磁线圈中通过交流电时产生交变的磁通，使下铁 心磁化产生电磁吸力将上铁心吸下，上铁心带动动触头向 下运动与静触头闭合，从而接通主电路中的负载；当电源 断开后，线圈中的电流消失，上铁心在弹簧的作用下复位， 动静触头分开，主电路被切断。
2、低压开关的常见类型：刀开关、 组合开关和断路器等。
1．闸刀开关
闸刀开关又称“刀开关”，是结构最简单、应用广泛的一
种手动电器。图示为常用的HK1、HK2系列瓷底胶盖负荷开关。
(a)外形符号 HK系列瓷底胶盖刀开关
(b)图形符号
1．闸刀开关
组成：HK系列瓷底胶盖刀开关由熔丝、 闸刀、接线座及胶盖等组成，胶盖用于遮 护带电的部位， 使人在合闸时手不能触及 带电体，胶盖内有间隔，可以把各相分开， 避免某一相短路时形成电弧而造成其他相 短路。
空气阻尼式时间继电器的延时原理 (a) 通电延时型； (b) 断电延时型
工作原理
当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时 动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起 下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放 弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室 的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定 时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作， 使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动 作，这段时间就是继电器的延时时间。延时时间的长短可以用螺 钉调节空气室进气孔的大小来改变。吸引线圈断电后，继电器依 靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。
CA6140数控车床电路图
工作过程
CA6140型卧式车床电气原理图
在M1运行时，按下SB4
CA6140型卧式车床电气原理图
常用低压电器元件
• 低压开关 • 按钮 • 行程开关 • 交流接触器 • 时间继电器
一、低压开关
1、低压开关的作用：一般为非自 动切换电器，主要用作隔离、转换以及 接通和分断电路。多数用作电路的电源 开关、局部照明电路的控制，有时也可 用来直接控制小容量电动机的起动、停 止和正反转。
停止：按下SB1—KM1线圈失电-- KM1主触点， 常开辅助触点打开，常闭辅助触点闭合—电动机 M1断电停转
反转时原理同上
时间继电器降压启动控制电路
工作过程 启动：按下启动按钮SB1，KM1 KM3 KT线圈同时得电，电动机接成 星形接入进行减压启动，转速接近额定转速时，KT1打开使KM3线圈失电，KT2 闭合使KM2线圈得电，电动机进入三角形正常运行。同时，KM2常闭触点打开 使KT线圈失电释放 停下：按下SB1,KM1 KM2线圈失电，电动机停
分类：行程开关按结构，可分为按钮式 （直动式）、滚轮式（旋转式）、微动式三种。
按钮式JLXK1-Hale Waihona Puke 11单轮式LX19-111
双轮式LX19-232
(a) 常见行程开关外形
(b) 结构
（c）图形文字符号
行程开关
安装：安装行程开关时，安装位置要 准确、牢固，防止尘垢造成接触不良或接 线松脱产生误动作导致设备和人身安全事 故；由于行程开关经常受到撞块的碰撞， 安装螺丝经常松动造成位移，应注意经常 检查；另外在安装时还应该注意，行程开 关在不工作时应处于不受外力的释放状态； 滚轮的方向不能装反。
• ② 在表笔连接被测电路之前，一定要查看所选挡位 与测量对象是否相符，否则，误用挡位和量程，不 仅得不到测量结果，而且还会损坏万用表。在此提 醒初学者，万用表损坏往往就是上述原因造成的。
2.操作中的注意事项
• ③ 测量时，须用右手握住两支表笔，手指不要触及表 笔的金属部分和被测元器件。
• ④ 测量中若需转换量程，必须在表笔离开电路后才能 进行，否则选择开关转动产生的电弧易烧坏选择开关的 触点，造成接触不良的事故。
当断电延时时间继电器的“线圈”断电时： 延时常开接点——经过设定时间后断开 延时常闭接点——经过设
定时间后接通
排气孔
进气孔
调节螺丝
常开触头 通电延时闭合 断电瞬时断开
橡皮膜 活塞杆 释放弹簧 挡块
恢复弹簧
杠杆 托板
线圈 动铁心
常闭触头 瞬时动作
微动开关2 常闭触头 通电延时断开 断电瞬时闭合
微动开关1
二、按钮
1、作用：按钮是一种手动操作接通或分断小 电流控制电路，具有储能复位的一种控制开关。 常见按钮的结构、图形符号和外形如图所示。
(a) 外形图
(b)结构图 复合按钮开关
(c)文字符号
2、组成：按钮一般由按钮帽、复位弹簧、 桥式动触点、静触点、外壳及支柱连杆等组成。
3、种类：按静态时触点分合状态，可分为 动断按钮、动合按钮和复合按钮。 ➢ 动合按钮 未按下时，触点是断开的；按下 时触点闭合；当松开后，按钮自动复位。 ➢ 动断按钮 未按下时，触点是闭合的；按下 时触点断开；当松开后，按钮自动复位。 ➢ 复合按钮 将动合按钮和动断按钮组合为一 体。按下复合按钮时，其动断触点先分断，然后 动合触点再闭合；当松开按钮时，动合触点先断 开，然后动断触点再闭合。
(a)外形图
主触点 动合辅助触点
动断辅助触点
(b)图形文字符号
线圈
交流接触器
1-动触头 2-静触头
4-缓冲弹簧 5-电磁线圈
7-垫毡
8-触头弹簧
10-触头压力簧片
3-衔铁 6-铁心 9-灭弧罩
1.其主要结构：电磁机构、 触点系统、灭弧机构、回 位弹簧力装置、支架与底 座等。
2.工作原理：当线圈得电 后，衔铁被吸合，带动三 对主触点闭合，接通电路， 辅助触点也闭合或断开； 当线圈失电后，衔铁被释 放，三对主触点复位，电 路断开，辅助触点也断开 或闭合
