小区宽带接入工程施工组织方案

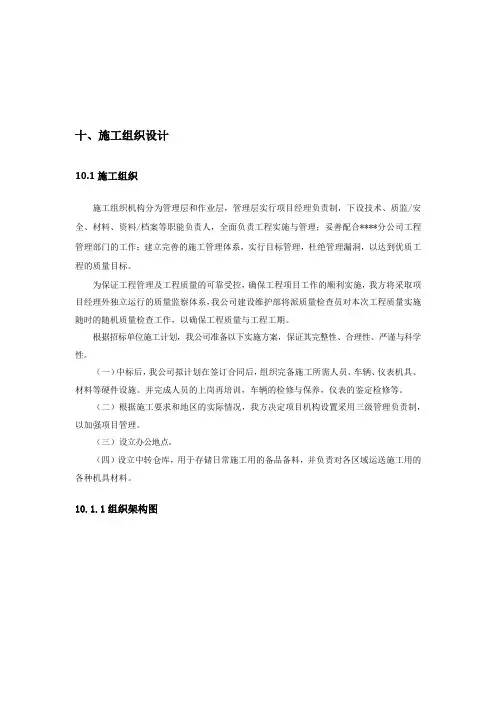

十、施工组织设计

10.1施工组织

施工组织机构分为管理层和作业层，管理层实行项目经理负责制，下设技术、质监/安全、材料、资料/档案等职能负责人，全面负责工程实施与管理；妥善配合****分公司工程管理部门的工作；建立完善的施工管理体系，实行目标管理，杜绝管理漏洞，以达到优质工程的质量目标。

为保证工程管理及工程质量的可靠受控，确保工程项目工作的顺利实施，我方将采取项目经理外独立运行的质量监察体系，我公司建设维护部将派质量检查员对本次工程质量实施随时的随机质量检查工作，以确保工程质量与工程工期。

根据招标单位施工计划，我公司准备以下实施方案，保证其完整性、合理性、严谨与科学性。

（一）中标后，我公司拟计划在签订合同后，组织完备施工所需人员、车辆、仪表机具、材料等硬件设施。并完成人员的上岗再培训，车辆的检修与保养，仪表的鉴定检修等。

（二）根据施工要求和地区的实际情况，我方决定项目机构设置采用三级管理负责制，以加强项目管理。

（三）设立办公地点。

（四）设立中转仓库，用于存储日常施工用的备品备料，并负责对各区域运送施工用的各种机具材料。

10.1.1组织架构图

10.1.2人员配置

10.1.3各岗位职责

10.1.3.1项目经理岗位职责

1、负责对满足合同所需的资源进行配置，组织对合同的实施状况进行定期检查，并对相应的资源进行及时调整；

2、贯彻执行国家质量法律、法规，提高参建职工的质量认识，树立“质量在我手中，用户在我心中”的意识，人人参与，争创优质工程；

3、组织学习并贯彻执行ISO9002质量保证体系有关程序文件，提高现场质量管理工作的科学性；

4、组织拟制初步施工组织设计并参与评审，按批准的施工组织设计组织实施；

5、掌握现场质量体系的运行信息，及时向上级报告，参与质量体系运行有效性的验证，并组织不符合的纠正和预防，以保证建立的ISO9002质量体系有效运行；

6、对工程质量定期进行全面检查，对工程质量管理制度的落实情况进行检查；建立本工程质量奖惩制度，大胆管理，奖优罚夯；

7、支持本工程专、兼职质量检查人员的工作。

8、按ISO9002程序的规定，履行项目经理职责，严格按规定批准各道工序的转序；

9、组织做好竣工尚未交付的工程是常维护保养，使之保护良好状态；

10、参与工程竣工后的交接及负责交接过程中问题的克服；

11、负责本工程的工程保修和售后服务工作。

10.1.3.2项目质量主管岗位职责

1、对合同实施情况进行检查，并向项目经理汇报；

2、负责按批准的施工组织设计施工；

3、负责各项质量管理措施在本工程中的全面贯彻落实；

4、深入施工现场，检查各工班的工序质量，发现问题及时纠正，并汇报项

5、目经理及指挥部，关键工序必须关自把关：

6、组织项目部做好物资、材料进货验证，确保全格原材料投入使用；

7、组织各分项、分部的自检、互检、专检工作，确保合格工序才能转入下一道工序；

8、参与单位工程质量的最终检验工作，并负责组织对最终检验中发现问题的克服；

9、参与工程竣工后的日常维护保养及竣工验收交接工作；

10、组织工程的售后服务工作。

10.1.3.3项目技术主管岗位职责

1、参加施工调查，负责拟制施工组织设计原稿及初步质量检验计划，经项目经理审核后上报；

2、根据工程质量目标，制订切实可行的创优规划及措施组织实施；

3、负责编制施工作业计划和季度施工生产建议计划，经项目经理审批后上报；

4、根据施工合同及设计文件，编制物资申请计划及一般物资采购计划，经

5、项目经理审核后上报；

6、根据业主提供物资清单及工程需要，负责直接向业主办理领料手续；

7、对直接到达工地现场的工程物资，配合现场验证，并督促做好清眯、标识及保管工作；

9、督促各工序严格按相关技术标准要求施工；

10、收集施工各过程记录、施工图纸及本工程有关的其他资料，并负责编制竣工资料，做好工程总结；

11、负责对过程半成品和最终产品标识的控制，确保标识的完整性，唯一性；

12、严格施工过程控制，做好施工调查、图纸会审、技术交底、首段定标等现场技术管理工作，负责解决施工过程中的各类技术问题；

13、检查关键工序，操作人员持证上岗。

10.1.3.4材料主管岗职责

1、根据公司下达的“物资采购计划”负责采购或委外加工；

2、参与进货物资验证，做好记录、标识，并划分状态区域，防止不合格品投入使用；

3、负责到货物资的接收和发放登记，负责设备和结构件原始标识的接收和移交，并保存记录；

4、标明物资状态，分类整齐堆码，及时做好物资清点自查工作；

5、建立物资台帐，保持帐、卡、物一致；

6、满足物资的保管环境要求，及时处理报废物资，使投入使用的物资优质良好状态。

7、质量主管理岗职责

1、参与拟制施工组织计划，并按批准的施工组织设计中质量检验计划进行检查，实施全过程的质量控制；

2、负责重要物资、大宗材料和业主提供物资的进货验证，并作好检查记录，发现问题及时向相关部门反映；

3、按分项工程完成阶段，负责对各工序质量进行检验，并作好检验记录；参与不合格品的控制，对过程不合格品经返工后重新进行检验并评定等级，不留隐患；

4、督促各工序组长做好过程半成品和最终产品标识工作；

5、加强质量意识教育，收集、反馈质量信息，确保工序作业质量。

10.1.3.5资料员岗位职责

1、资料员应及时收集、分析市场信息，加强对工程资料的现代化管理。

2、及时收集、整理工程施工各类图纸以及补充资料，做好工程资料收发、运转、管理等工作，做到生产管理，做好文件资料管理规范、完整。

3、掌握施工技术质量资料的归档要求，积极参与施工生产管理，做好资料的管理和监控。

4、做好工程图纸的收发和审核，对工程资料和图纸等进行独立组合案卷和归档。

5、处理好各项公共关系，包括与业主、项目经理、技术主管，上级主管部门以及其他相关部门的关系，同时还要处理好与业主档案管理部门的关系。

10.1.3.6财务主管岗位职责

1、跟踪项目进展按周申请各项施工费用、对临时支出及超支部分要及时申请，确保专款专用。

2、跟踪项目申请的各项费用的审批和到帐情况，对到帐资金及时登记，并通知申请人员。

3、按要求及时将报销票据归类、审核、整理后寄回公司，并跟踪报销情况。

4、按公司财务要求，对各项费用进行登记。

5、及时统计项目费用支出，及时提醒项目经理项目立项成本，对超出部分及时核查并作出分析并发起申请。

6、定期与公司财务部核对项目收支及固定资产情况。

7、定期组织项目材料、设备、仪器仪表盘存。

10.1.3.7施工队长质量职责

1、树立为用户着想的质量意识，施工中详细掌握所承担的施工工序的质量标准，认真执行各项质量管理规定；

2、严格按施工规范及技术性作业指导书、技术作业通知进行施工，精益求精，保证各工序质量；

3、认真执行自检、互检制度，保证工程的每道工序质量达到优良标准；

自觉接受监理工程师、接管单位施工配合人员、指挥部及质检员的质量监督检查，对于检查出的质量问题及时返工、整改；

4、作好工班记录及相应工序的作业记录，保证质量记录的正确性；

5、积极参加对施工技术难题的攻关活动。

10.1.3.8施工人员岗位职责

1、参与本工程的每个员工必须牢固树立“质量在我手中，用户在我心中”的意识认真工作，为用户提供满意工程。

2、每个工序的作业人员必须严格按操作规程作业，达到相应的技术标准；认真做好质量自检记录，并按要求认真填写作业质量记录，并对每个数据负责；

3、自觉接受工班长、监理工程师、质检员等质量监督检查；

4、自觉遵守本项目的各项质量管理制度，积极参与各项质量管理活动争当质量标兵。

10.1.3.9安全员岗位职责

1、认真贯彻执行安全技术操作规程、安全文明施工规则及安全检查考核评分标准。

2、落实安全设施的设置，对施工全过程的安全进行监督。在检查安全过程中，对照施工组织设计、施工方案和安全技术规范，检查发现危险源和事故隐患，有权先令其采取措施，再报告有关领导，并积极协助和参加对该情况的处理。

3、认真及时做好现场各项安全检查、考核评定、任务单签证工作。

4、依法报告生产安全事故情况，积极参加工伤事故调查与分析，做到实事求是，按照“四不放过”原则对事故提出处理意见和建议。

5、组织现场安全教育和全员安全活动，监督检查劳保用品质量和正确使用，有权制止违章指挥、违章作业、违反劳动纪律的行为。

6、向安全部门和有关领导提出安全生产的奖罚对象，并提供具体资料。

7、认真及时做好有关安全生产活动统计上报工作。

10.1.4人员资质证明

10.1.4.1学历证明

10.1.4.2职称证

10.1.4.3概予算证

10.1.4.4安全员证

10.1.4.6项目人员身份证扫描件

10.1.5工机具配置

10.1.5.1主要工机具配置表

拟投入的主要施工机械表

10.1.5.2主要工机具照片

10.2施工准备

10.2.1技术交底

1、项目主要负责人员参与现场工程摸底，根据摸底情况填写我公司管理体系文件中的“工程摸底报告”，依据摸底报告，将此施工组织设计进行优化。

2、收集分公司提供的与施工有关的设计文件和图纸资料。

3、项目负责人和录入工程师参与业主组织召开的技术交底会议。

4、由项目负责人、技术主管主持召开内部技术交底会，就设计以及对本工程的工程摸底情况向工程主要施工人员传达。

5、参与施工的各级人员根据工程摸底情况和工程设计要求，编写施工组织设计、仪表使用计划和材料准备计划，检测要使用的仪器仪表，保证其处于良好状态。

6、依据合同要求和工程项目的相关文件，项目负责人和主要施工人员与移动公司相关工程技术人员进行施工前的技术交流，保证分公司与我方在施工技术要求上的协调一致。

10.2.2人员技术准备

办事处相关人员及参加本工程的工程技术人员要认真学习招标文件中的相关工程技术规范及设计要求。认真审核设计人员提供的施工图纸，学习本工程中要求的新技术、新工艺，针对本工程的特点制定相应的措施。

针对参加施工的技术人员和普通技术工人要进行新技术培训，学习施工规范及新技术、新工艺标准，进行安全施工、文明施工教育，所有施工人员要持证上岗。

开工前要对参与施工的所有人员进行安全教育和组织纪律性教育，交代清楚技术要求。

10.2.3设备准备

我公司将按规范要求，准备工程所需的各种仪表、设备，并对设备进行检查。确保相关仪器仪表、工机具处于良好状态，满足工程需求。

我公司将依据施工组织设计对各组配备的仪器、仪表进行统一管理及调配，10.3施工阶段

10.3.1工程质量保证方案

10.3.1.1工程质量目标

我公司本着质量第一、顾客之上、诚信守法、务实创新的质量方针，设立简洁、实效的工程质量管理组织机构，按照“质量（GB/T19001-2000）、环境（GB/T24001-2004）、职业健康安全（GB/T28001-2001）”三合一管理体系进行管理，对工程进行有效的质量控制，保证施工质量，努力做到：工程交验合格率100%；初验一次通过；终验一次通过；

整个工程符合：

1、国家现行质量评定标准、工业和信息化部最新标准和设计/验收规范；

2、《中国移动****公司小区宽带工程施工规范（2012年修订版）》

10.3.1.2工程建设标准

（一）、接入（馈线）光缆：

指从OLT或光交接箱引入到小区内ODF或小区分光器之间的光缆。采用24芯或48芯G.652单模光纤光缆。

1、光缆采用PC/FC活动连接器进行终接。

小区侧使用光交接箱或ODF机架时要求全部终接在ODF上面第一排开始的位置上；小区侧使用分光器时，要求光缆纤芯按从上到下的顺序终接在光纤分配箱配纤模块上（在分光器纤芯下面单独开始一行）。

2、接入光缆施工执行****移动《光缆线路施工验收规范》标准。

（二）、配线光缆：

指小区ODF或分光器到ONU之间的光缆。根据每个分光器覆盖的小区楼栋数选用合适的光缆，采用G.652单模光纤光缆。

1、每个路由方向应敷设1条光缆，每个ONU 终端光缆芯数≥ONU数量×2＋2（备用）。

2、配线光缆引入端在小区光交接箱或ODF机架上采用活动连接器（PC/FC）终接，并从接入光缆下面开始的顺序终接，终接光缆芯数≥ONU数量×2＋2（备用）。

3、配线光缆引出端（ONU侧），主备用2芯光纤应直接终端在多媒体机箱内的ODF配纤模块上，采用（PC/FC）活动连接器。

4、1条配线光缆需要进入多个ONU时可根据实际路由情况，采用接头盒内熔接引出（剩余纤芯穿通或熔接），或进入多媒体机箱内引出的方式（剩余纤芯穿通或熔接后再引出到下一个ONU）。

（三）、入户光缆：

从楼内光缆接头盒或分光器到用户单元之间的光缆。

1、入户光缆应选用皮线光缆，1户2芯。

2、分光器侧光缆采用（PC/FC）活动连接器终接；用户侧采用信息插座（接

线盒）方式终接（一般为PC/SC）（如信息盒不能入户内，则布放在单元楼头，原则上不进行终接，但末端一定要进行包封）。

3、皮线光缆敷设的最小弯曲半径应符合下列要求：

1)敷设过程中不应小于40mm；

2)固定后不应小于15mm。

（四）、分光器：

原则上只采用一级和二级分光，在分光点设置光纤分配箱。

1、分光器采用托盘式和机架式时应固定在光纤分配箱内（盒式允许直接放置在弱电井内），并安装在室内或室外。分光器出入光纤应连接在机箱内的ODF 法兰模块上。

2、室内安装位置包括小区机房、楼内弱电井、电梯操作间等；室外安装位置包括落地、挂墙、小区人手孔内等，室外安装必须有保护、防潮装置。其安装地点必须安全、可靠、便于施工维护，不易受到外界损伤及自然灾害的地方。

3、分光器尾纤长度可根据工程实际和需求来订货（不超过1.5米），尾纤接口为PC/FC。

（五）、多媒体机箱：

多媒体机箱应分成ONU设备安装区、光缆熔接和配纤区、五类线配线区（高频模块）等，并安装有220V交流电源模块。

1、多媒体机箱应安装在建筑物的公共部位（楼层的弱电竖井、配线间或其他合适的位置），便于维护；安装位置附近应能提供220V/30W交流电源，原则上应带接地保护。

2、FTTB方式的ONU设备应安装在多媒体机箱内，每栋楼的ONU可集中放置，也可单独放置。

3、机柜内的220V电源线应靠机柜一侧布放，电源线中间不得有接头；电源接头端应牢固并缠绝缘胶带，防止触电事故发生。

4、ONU尾纤接口设备侧为PC/SC，线路侧为PC/FC。该尾纤要连接到配纤模块上并通过法兰和外纤对接。

5、进入箱内的各类线缆及尾纤两端要用标签标识清楚。标签格式如图所示，标签材料应选择机打塑封标签，标签应防水、防潮、粘性比较好，不容易被手撕掉，标签粘贴位置宜选择在距离线缆连接头1cm－2cm处，如图所示。

6、 ONU网线端口输出线缆以及进入多媒体箱的户线线缆和大对数对绞电缆应顺序终接在箱内的配线模块内侧端子上，装机时通过配线模块外侧端子跳线将其连通（具体需要根据配线模块设计机构确定），严禁将设备端口和户线端口直接连通的方式。25P电缆及五类线的打线方法要严格按照要求执行。――附件多媒体箱内打线顺序以16口ONU打线说明。

（多媒体箱内打线顺序以16口ONU为例，ONU端口输出网线打在配线模块左侧1-2排，卡片上标明端口号；本单元网线按照面向楼房左为1，右为2，从高层至低层由第三排开始打线，卡片上标明楼层和住户号，如601、602、501、502；25对电缆依次不留空间排在后面，卡片上标明所去单元号，线序主色在前，辅色在后，如白蓝、白橙…、红蓝、红橙…；开工前必须对网线和25对电缆进行开箱、开盘测试，不合格的退库，工程结束后必须对全部网线和25对电缆进行测试）

7、对多楼栋单元共用一个ONU设备且多媒体箱的配线模块容量不能满足需要时，可采用下述方式接线：

1) 配置有ONU设备的楼栋单元（即该单元安装有多媒体箱），

该单元的所有户线不再打入配线模块，采用水晶头直接插入ONU设备端口的方式进行连接。要求网线进入机柜后应统一绑扎整齐并预留30－60公分的长度，装机时根据分配的ONU端口号将网线按照合适的长度进行裁剪并做水晶头。

与相邻单元的配线箱应采用25对大对数对绞电缆连接，该电缆应终接在配线模块上。

2）没有配置ONU设备的楼栋单元（即该单元仅安装有配线箱），该单元的

所有户线应终接在配线箱中的配线模块上。（网线打在左侧，25对电缆打在右侧）。示意图如下：

8、多媒体箱内发展需求ONU24口以下时，采用1U多媒体箱，ONU24口以上时，采用2U多媒体箱。

（六）、配线箱和门头盒：

含光纤配线箱、五类线（网线）配线箱(高频模块)，原则上不使用音频电缆（用户固定电话采用家庭网关接入IMS方式）。

1、光纤配线箱结构同光缆交接箱，但增加了分光器安装位置和配纤区域。盒式分光器可直接放置在箱内容纤盘内，托盘式分光器可直接插入箱内卡槽内。

2、网线配线箱一般集成在多媒体机箱内，也可单独设置。单独设置时应安装在建筑物的公共部位，便于维护。原则上每个单元应设置1个配线箱，高层建筑时每个单元楼应设置1个以上的配线箱（保证五类线的传输距离不超过100米）。

3、若小区内已经布放有户线线缆，且安装有线缆汇聚配线箱时，应在小区原有汇聚配线箱旁加装我方多媒体箱或配线箱，ONU设备侧户线应成端在我方多媒体箱或配线箱内，装机时从小区汇聚配线箱跳接到我方多媒体箱或配线箱上。

4、网线配线箱的高频卡接模块命名顺序根据安装方向按如下顺序：

横向安装方式：

纵向安装方式：

打线时从1号模块开始顺序占用（其中本楼栋单元网线从1号模块开始），每个模块按照设计结构不同每25对卡接端子留第25对作为备用。

4、明线入户时必须使用门头盒，可采用1进1出或2进2出门头盒。

5、明线入户时必须使用门头盒，可采用1进1出或2进2出门头盒，门头盒原则上应安装在室内走廊尽量靠用户门头处，如用户有特殊要求时可安装在用户要求位置。

暗线入户时，若小区已有入住用户或已经交工使用，则必须安装门头盒，门头盒应安装在竖井、走廊、门头等合适的位置；若小区尚未入住用户或施工条件许可则可直接沿暗管布放至室内用户的弱电箱或信息箱内，如无弱电箱，终端需加光电缆面板，如住户到户外有暗线管，网线或皮线光缆必须穿入户内。

6、门头盒面板内部应粘贴标识图，注明各端子的使用情况；线缆两端应有统一的标识标签，注明电缆终接位置。要求标签书写清晰、端正和正确（标签应选用不宜损坏的材料）。

7、配线箱盒体内粘贴标识：采用比面板略小的白纸用黑色钢笔工整书写（有条件的可以打印）。

1) 五类线配线箱标识：

2）户线和大对数电缆两端标签：

（七）、FTTB楼内户线：

户线光缆或电缆应敷设在线架、线槽、线管内。

1、楼内垂直方向（主线）：利用楼内弱电竖井时，光缆或电缆应沿走线架或走线槽道敷设，并绑扎牢固；没有竖井的建筑物内应沿楼内墙壁放置阻燃PVC 线管（新小区可采用暗管方式），管径采用30-50mm（要求管径利用率不超过60%）；线管拐弯时必须加弯头，线管连接部位不应在穿越楼板或墙体处；明设线管应每隔80cm－100cm用塑料卡钉固定，线管各处受力均匀，在进出多媒体箱、配线箱等处时要增加防护装置，穿越墙体时应套保护管，严禁五类线、25P电缆裸露。

2、楼内水平方向（入户）：应沿楼内墙壁放置PVC线管或线槽（新小区可采用暗管方式），管径或管槽宽度宜为15-30mm；水平管原则上只能穿放本楼层的户线缆。

3、楼内暗管：直线预埋管长度应控制在30米内，长度超过30米时应增设配线箱；每一段预埋管的水平弯曲不得超过两次，不得形成S弯，暗管的弯曲半径应大于管径10倍；当外径小于25 mm时，其弯曲半径应大于管径6倍，弯曲角度不得小于90度。

4、敷设光缆或电缆时应顺直布放，成捆统一绑扎，不得拖拉、挤压，预留电缆要求盘绕规整，不得随意摆放。光缆在走线架、线管的进出部位、转弯处应绑扎固定，水平线槽内的光电缆至少每隔100cm固定一次，垂直走线架内的光电缆至少每隔150cm固定一次。

5、户线用五类线应杜绝出现“一线两用”和“五类线混用”。

6、五类网线和25对电缆应按规定的线序打线和使用，不得随意更改线序。

1）五类网线采用T586B方式的线序。

2）25对电缆组序为白、红、黑、黄、紫，线序为兰、橙、绿、棕、灰。

电缆分A、B端：

市话全塑电缆的端别原则：打开电缆端头，面向电缆端面，按电缆截面的单位扎带色谱是顺时针方向旋转的为A端，单位扎带色谱是反时针方向旋转的为B 端。

如何区别红端(A端)和绿端(B端)

A、星式单位扎带色谱，白、红、黑，黄、紫，为顺时针方向排列端为A端，逆时针方向为B端。

B、以基本单位扎带色谱，蓝白、桔白、绿白、棕白、灰白、蓝红、桔红、绿红、棕红、灰红···顺时针方向排列为A端，反之为B端。

C、以备用线对单位色谱，白红、白黑、白黄、白紫、红黑、红黄···顺时针方向排列为A端，反之为B端。

以红头、绿尾色谱的电缆，根据电缆截面，单位扎带定红色的为第一个单位，顺时针方向旋转至绿色单位扎带为本层最后一个单位的为A端，按电缆截面，单位扎带是红色的为第一个单位，逆时针方向旋转至绿色单位扎带为本层最后一个单位的为B端。

FTTB 场景

FTTH 场景

单元楼

单元楼

（八）、FTTH建设方案：

1、工程以FTTH方式为主，光纤应尽量接入用户住室内。原则如下：

1）未交工小区：光纤应直接进入用户室内已有的综合信息箱（箱内可增加光纤信息盒）或进入专用光纤信息盒（移动购置），工程不进行成端；

2）已入住且有竖井的小区：光纤布放到用户所在楼层的竖井分界点后截断，根据室内接入位置预留一定的长度（原则上不超过20米）后整齐盘绕并绑扎固定在合适位置（不再配备光纤信息盒），做好识别标记；

3）已入住但没有竖井的小区：光纤沿明管布放到用户所在楼层的门头后截断，并在光纤盒（门头盒）内进行预留3至5米，但不成端，分纤箱内皮线光缆只考虑1芯光缆的成端和测试，成端后预留长度不得超过1米，超过长度则予以反工整改，未整改之前验收不予通过。

2、光缆建设方案

接入（馈线）光缆：指从OLT（或本地网主干光交、基站、预覆盖接入点等）引入到小区光交之间的光缆。光缆应采用24芯及以上G.652单模光纤光缆。原则上光缆芯数应大于小区远期光分路器总数量的2倍以上，以多出6－8芯为宜。

配线光缆：从小区集中光交接箱到楼道单元光分配箱（分光点）的光缆。配线光缆应根据分光器的数量选择合适芯数的光缆，原则上不宜过大，可采用6芯、8芯、12芯、16芯G.652单模光纤光缆。芯数为本配线区远期光分路器数量的2倍以上，以多出2芯为宜。

入户光缆：从单元光分配箱（分光器）到用户住宅内的光缆。入户光缆应选用2芯皮线光缆，每户1缆，按100%配置。皮线光缆原则上不应布放在室外。

3、小区光缆交接箱建设方案

小区内应设置一个集中光交接箱用于接入光缆和配线光缆的交接（特别大的小区或OLT直接放置在小区内的小区可配备多个光交接箱），施工困难的小区可采用大容量接头盒直熔对接。集中光交接箱应放置在小区中央位置，便于配线光缆的接入；光交接箱的容量应大于配线总容量之和或接入光缆容量（以二者最大芯数容量为准），并在144芯及以上，采用PC/FC活动连接器；接入光缆和配线光缆应全部熔接并通过光交接箱内的活动连接器直接对接，配线光缆终接数量为

光分路器数量×2＋2，接入光缆和配线光缆由工程跳接。

光缆按从上到下的顺序终接，馈线光缆在上，配线光缆在下。

4、单元光分配箱建设方案

小区内应设置多个配线区，配线区安装光分配箱；光分配箱用于配线光缆和入户光缆的交接（通过分光器），原则上应放置在单元楼内，并提供分光器安装位置；光分配箱容量按照覆盖全部用户计算，选择24芯及以上，并采用SC活动连接器；配线光缆和分光器输入尾纤应通过光分配箱内的活动连接器直接对接（不得使用光跳线）；

入户光缆按顺序接入光分配箱内的活动连接器上，分光器分路尾纤工程中不作终接，应规范盘绕在箱体内并将接头处做好保护（装机时分光器的尾纤作为光跳线使用）。

5、分光器建设方案

分光器原则上只采用一级分光，分光点设置在单元楼层处，根据OLT到用户终端全程光功率预算选用分光比，在光功率预算允许的情况下应尽量采用大分光比的分光器（以1：32或1：64 为主），以节约主干纤芯和PON口资源(在光功率计算不满足的的情况下，可采用CLASS C+)。

建设初期分光器按照新小区（独建小区）用户使用率50％的比例（不超过70％）、老小区（竞争小区）用户使用率30％的比例（不超过50％）配置，后期根据资源占用情况灵活增扩。

乡镇覆盖可以选择二级分光，将乡镇街道按区域划分，在合适位置设置分光器，不布放户线光缆，户线光缆装机时布放。

分光点设置光纤分配箱，分光器应选择直接出尾纤的盒式分光器，并安装在光纤分配箱内的托盘内或机箱内，分光器尾纤长度以不超过1.5米为宜。

6、工程损耗预算计算

光通道损耗＝L×a＋n1×b＋n2×c＋n3×d＋e＋f （dB）

a表示光纤每公里平均损耗（0.25或0.35dB/km），L为光纤总长度，单位Km。工程中使用的光纤跳线，尾纤等，一般长度较短，可以忽略。

b表示光纤熔接点损耗（0.1dB），n1表示熔接点的数目。

c表示光纤机械接续（冷接）点损耗（0.4dB），n2表示接续点数目。
