游标卡尺与螺旋测微器千分尺的读数方法
高中物理之游标卡尺和螺旋测微器的使用知识点
高中物理之游标卡尺和螺旋测微器的使用知识点游标卡尺结构和规格游标卡尺的结构如图附-1所示，游标卡尺的主要部分是主尺和一条可以沿着主尺滑动的游标尺。
游标卡的三种规格10分度游标卡尺游标上均匀刻着10个小格，总长度为9mm，每个小格为0.9mm。
因此，游标尺的每一小格与主尺的每一小格相差0.1mm，即精确度为0.1mm。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标上的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.1毫米。
其读数准确到0.1mm。
20分度游标卡尺游标上均匀刻着20个小格，总长度为19mm每个小格为0.95mm。
因此，游标尺的每一小格与主尺的每一小格相差0.05mm，即精确度为0.05mm。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标上的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。
其读数准确到0.05mm。
50分度游标卡尺游标上均匀刻着50个小格，总长度为49mm，每个小格为0.98mm。
因此，游标尺的每一小格与主尺的每一小格相差0.02mm，即精确度为0.02mm。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值游标上的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.02毫米。
这种卡尺的读数可以准确到0.02mm。
注意游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读游标卡尺上，“内测量爪”、“外测量爪”、“深度尺”各有什么用处？内测量爪主要应用于测量内径或凹槽的宽度外测量爪主要测量零件的厚度或圆管的外径深度尺主要用于测量凹槽、圆筒或管子的深度螺旋测微器结构和规格螺旋测微器的结构如图下图所示，测砧和固定刻度（固定套筒）固定在尺架上；可动刻度、粗调旋钮、微调旋钮是与测微螺杆相连，通过精密螺纹套固定套筒上。
螺旋测微器精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，可动刻度旋转一小格，测微螺杆前进或后退0.5/50=0.01mm。
如何对游标卡尺和螺旋测微器准确读数
—
—
２Ｏ ｌ ５
图５
Ｏ ＝＝
主 尺 上 第 一 条 刻 度 线 的数 值
ห้องสมุดไป่ตู้图３
图６
（ 案见 第 ２ 答 ２页） １ ５
《 ．敛 １眉 乏 囊
豳 （ 见 ６ 。。 １ 图 中一 段 ）
（ ）测 时 间 的秒 表 ， 长 度 的米 尺 、 尺． 秒 ２ 测 卷 用
量一 薄 的金属 圆片 的直 径 和 厚 度 ， 数 如 图 ２ 图 ３所 读 、
示， 该金 属 圆片 的 直 径 的 测 量值 为
的 测 量 值 为
— —
ｃ 厚度 ｍ，
图４ 该球的直径为 ．
一
ｉｔ ｎ１ ｌ ．
图４
２ ．某 同学用 游标 卡 尺 测 量
网柱体的长度 ｌ刖螺旋 测微 ， 器测量该圆柱体的直径 ｄ 示数如图 ５６ 示． ， 、所 由图可 读出
ｃ ｍ，ｄ＝
— — — —
ｒｍ Ｉ
图２
¨『
疆
游 卡 读 ， 标 尺的 数
一
２５
首先 ， 确定游标卡尺 的精度为 ２ ０
分 度 ， 为 ００ ｌ， 后 以 毫 米 即 ．５ｍｎ 然 为单 位 从 主 尺 上 读 出 整 毫 米 数 ， 即游标 尺 上第 ０条 刻度 线 左 边 的
馏 ：
主 上 ． ｍ ３／，游 尺 恰 尺 是３ 。： Ｉ 在 标 上 ６ ６］ １ ７ １
好是第 ２条刻度线与主尺对齐 ， —尺是 １ ０分度 ， 即为 ｎ１ ｉ， ｍｌ 由读数方法“ ｌ 整毫米数 ＋，× 精确度 ” 所以渎 ，
数 为 ３ ｌ ２ｘ ． ｌ ３． ｎ ３６ ｍ ６ｎ ｍ＋ Ｏ １Ｙ Ｉｎ＝ ６２ｉｎ＝ ．２ｃ ． ｌ ｌ

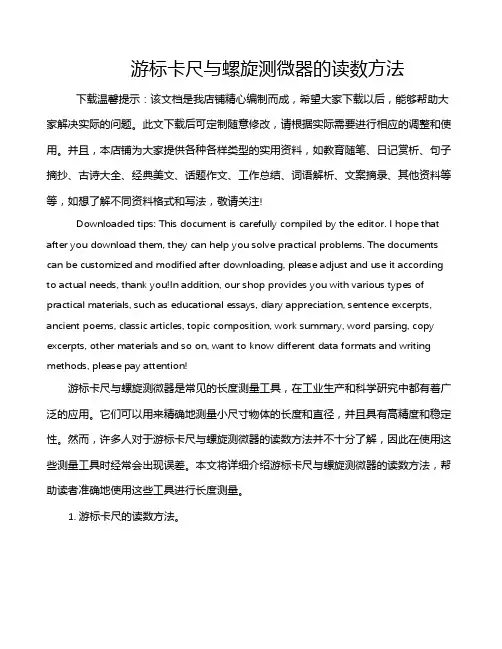

游标卡尺与螺旋测微器的读数方法
游标卡尺与螺旋测微器的读数方法下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
此文下载后可定制随意修改，请根据实际需要进行相应的调整和使用。
并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!游标卡尺与螺旋测微器是常见的长度测量工具，在工业生产和科学研究中都有着广泛的应用。

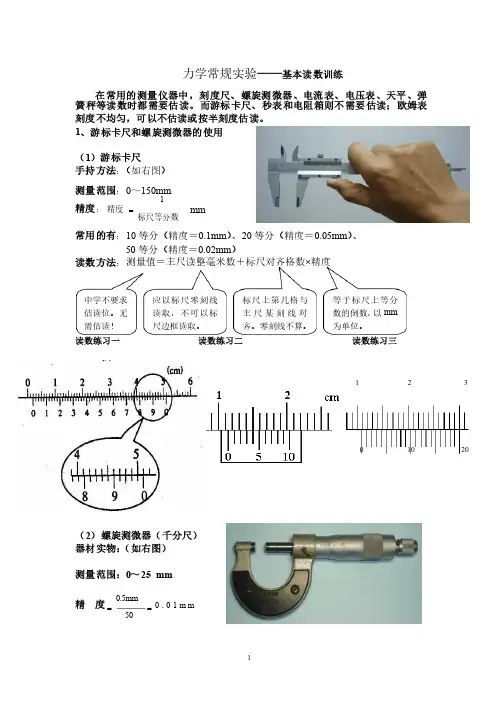

游标卡尺和螺旋测微器的使用
力学常规实验——基本读数训练在常用的测量仪器中，刻度尺、螺旋测微器、电流表、电压表、天平、弹簧秤等读数时都需要估读。
而游标卡尺、秒表和电阻箱则不需要估读；欧姆表刻度不均匀，可以不估读或按半刻度估读。
1、游标卡尺和螺旋测微器的使用（1）游标卡尺手持方法：（如右图）（如右图）测量范围：0～150mm 精度：标尺等分数精度1=mm 常用的有：10等分（精度＝0.1mm ）、20等分（精度＝0.05mm ）、50等分（精度＝0.02mm ）读数方法：测量值＝主尺读整毫米数＋标尺对齐格数×精度读数练习一 读数练习二 读数练习三 （2）螺旋测微器（千分尺）器材实物：（如右图）测量范围：0～25 mm 精 度0.01m m 500.5mm ==中学不要求中学不要求估读位。
无需估读！需估读！ 应以标尺零刻线读取，不可以标尺边框读取。
尺边框读取。
标尺上第几格与主尺某刻线对齐。
零刻线不算。
等于标尺上等分数的倒数，以mm 为单位。
为单位。
1 2 3 0 10 20 读数方法：测量值＝固定尺读数＋可动尺对齐格数×精度读数练习一读数练习二 读数练习三2、机械秒表的读数：机械秒表的长针是秒针，转一周是30s 。
因为机械表采用的齿轮传动，指针不可能停留在两小格之间；所以不能估读出比0.1 s 更短的时间。
位于秒表上部中间的小圆圈里面的短针是分针，表针走一周是15 min ，每小格为0.5 min 。
秒表的读数方法是：=t 短针读数（t 1）+长针读数（t 2）。
问：右边机械秒表的读数。
需要估读。
一定要写到0.001mm 位应特别注意半毫米刻度线！辨认露出的刻度值。
露出的刻度值。
可动尺上第几格与中线对齐。
一定要进行估读！定要进行估读！ 可动尺转过一格，测量杆进、退0.01mm 。

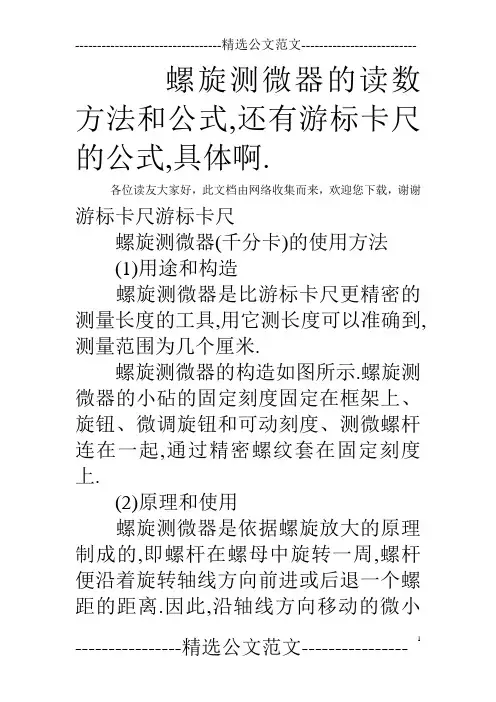

螺旋测微器的读数方法和公式,还有游标卡尺的公式,具体啊.
螺旋测微器的读数方法和公式,还有游标卡尺的公式,具体啊.各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢游标卡尺游标卡尺螺旋测微器(千分卡)的使用方法(1)用途和构造螺旋测微器是比游标卡尺更精密的测量长度的工具,用它测长度可以准确到,测量范围为几个厘米.螺旋测微器的构造如图所示.螺旋测微器的小砧的固定刻度固定在框架上、旋钮、微调旋钮和可动刻度、测微螺杆连在一起,通过精密螺纹套在固定刻度上.(2)原理和使用螺旋测微器是依据螺旋放大的原理制成的,即螺杆在螺母中旋转一周,螺杆便沿着旋转轴线方向前进或后退一个螺距的距离.因此,沿轴线方向移动的微小距离,就能用圆周上的读数表示出来.螺旋测微器的精密螺纹的螺距是,可动刻度有50 个等分刻度,可动刻度旋转一周,测微螺杆可前进或后退,因此旋转每个小分度,相当于测微螺杆前进或后退这/50=可见,可动刻度每一小分度表示,所以以螺旋测微器可准确到由于还能再估读一位,可读到毫米的千分位,故又名千分尺.测量时,当小砧和测微螺杆并拢时,可动刻度的零点若恰好与固定刻度的零点重合,旋出测微螺杆,并使小丰和测微螺杆的面正好接触待测长度的两端,那么测微螺杆向右移动的距离就是所测的长度.这个距离的整毫米数由固定刻度上读出,小数部分则由可动刻度读出.公式：主尺以游标零刻度线位置为准,在主尺上读取整毫米数L ；看游标上哪一条刻度线与主尺上的某一刻度线对齐,由游标上对齐的刻度数n乘以游标卡尺的精确度x得出毫米以下的小数；总的读数A为毫米整数加上毫米小数,即A= L +n x . 读数时应注意,游标卡尺的读数不需要估读. 3、游标卡尺读数经常出现的错误有主尺上所标数值一般为cm数,有些同学误认为mm数；小数点后准确的位数错误；误将游标尺的边缘当作零刻度线.4、游标卡尺读数的技巧读数时先以mm为单位读数,读出后再按要求换算成其它单位；找准游标零刻度线,在主尺上读出游标零刻度线左侧最近的主尺刻度线的值；认清游标尺上的第几条刻度线与主尺的刻度对齐；弄清所用游标尺的精度；严格按公式A= L +n x计算结果.各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢。

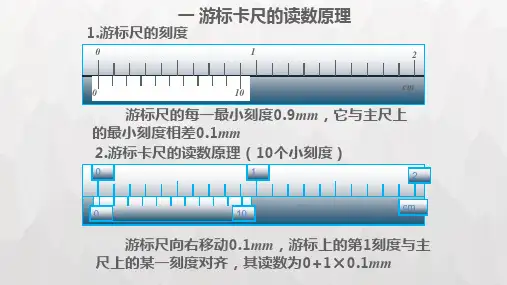

游标卡尺和螺旋测微器及电表读数
读数练习
35
30
0
5
10
25
25
20
0
5
10
15
1mm + 30.4× 0.01mm
=1.304mm
1.5mm+ 20.0× 0.01mm
=1.700mm
5
0
0
5
10
45
0
45
0
5
10
40
1.5mm + 1.4 × 0.01mm
=1.514mm
1mm + 1.4 × 0.01mm
0
1
2
cm
0
10
20
读数为（1+15×0.05）mm=1.75mm
规律：
读数=主尺上的读数（mm）+游标上的读数
4.游标卡尺的读数原理（50个小刻度）
0
1
2
3
4
5
6
cm
0
50
游标尺的每一最小刻度0.98mm，它与主 尺上的最小刻度相差0.02mm
读数=主尺上的数+n×0.02（mm ）
5.对不同的游标卡尺进行读数应注意的地方。
10
游标卡尺读数练习
10
11 cm
0
10
答案：100mm+4x0.1mm=100.4mm
11
游标卡尺读数练习
9
10 cm
0
10
答案：91mm+7x0.1=91.7mm
12
游标卡尺读数练习
9
10 cm
0
10
答案：90mm+0x0.1mm=90.0mm
游标卡尺和螺旋测微器的读数方法
游标卡尺和螺旋测微器的读数方法
游标卡尺的读数方法是将卡尺两个游标之间的距离对应到刻度尺上，以确定被测量物体的长度。
读数时，先看整数刻度上最接近的一条刻痕，然后再根据游标指向小数刻度的位置来确定小数部分的读数。
螺旋测微器的读数方法是通过旋转手轮使量程螺旋杆向前或向后移动，然后读取游标上的刻度来确定被测量物体的长度。
读数时，先看量程刻度上最接近的一条线，然后再根据游标指向的刻度，计算出小数部分的读数。
需要注意的是，游标卡尺和螺旋测微器的刻度单位和刻度间距可能有所不同，需要根据具体仪器的刻度进行换算，以得到准确的测量结果。
游标卡尺与螺旋测微器(千分尺)的读数方法
1.游标卡尺⑴10分度的游标卡尺。
游标上相邻两个刻度间的距离为，比主尺上相邻两个刻度间距离小。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米位就读几（不能读某）。
其读数准确到。
⑵20分度的游标卡尺。
游标上相邻两个刻度间的距离为，比主尺上相邻两个刻度间距离小。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘毫米。
其读数准确到。
⑶50分度的游标卡尺。
游标上相邻两个刻度间的距离为0.98mm，比主尺上相邻两个刻度间距离小0.02mm。
这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。
这种卡尺的读数可以准确到0.02mm。
如右图中被测圆柱体的直径为要注意：游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。
2.螺旋测微器固定刻度上的最小刻度为（在中线的上侧）；可动刻度每旋转一圈前进（或后退）。
在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表。
读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。
上图中的读数应该是。
3.巩固练习1.用游标卡尺测量摆球直径。
游标位置如右图所示，可知摆球直径是 17.0 mm。
2.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。
用它测量一工件的长度，如下左图所示，图示的读数是 104.00 mm。
3.一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如上右图所示。
该工件的直径为。
4.用螺旋测微器测圆柱体直径时，示数如右图，此示数为 8.115 mm。
5. 下左图为用游标为50分度的卡尺（测量值可准确到0.02mm）测定某圆筒的内径时，卡尺上的示数如图可读出圆筒的内径为 52.12 mm。
游标卡尺和螺旋测微器的读数
读数公式： 读数公式： y=kx+b
说明： 说明： 1、y——测量长度。 、 测量长度。 测量长度 2、k——准确度（①对螺旋测微器：k=0.01 、 准确度（ 对螺旋测微器： 准确度 ②对游标卡尺：k=1/n ，n为可动 对游标卡尺： 为可动 刻度最小格的格数） 刻度最小格的格数） 3、x——可动刻度与主刻度尺对齐的可动刻度最小格 、 可动刻度与主刻度尺对齐的可动刻度最小格 的格数,螺旋测微器必须有一位估读数，游标卡 的格数 螺旋测微器必须有一位估读数， 螺旋测微器必须有一位估读数 尺不能有估读数） 尺不能有估读数） 4、b——主刻度尺的准确读数（不要估读，必须以毫 、 主刻度尺的准确读数（ 主刻度尺的准确读数 不要估读， 为单位） 米mm为单位） 为单位
物理游标卡尺和螺旋测微器的读数方法
物理游标卡尺和螺旋测微器的读数方法
游标卡尺是用来测量物件精密尺寸的常见仪器，螺旋测微器也是用来测量精密尺寸的仪器，他们在各自的测量范围内均具有很高的精度，两种测量仪器的读数方法有很大的不同，下面我们就分别介绍一下游标卡尺和螺旋测微器的读数方法。
游标卡尺的读数分为两种，一种是接触读数，另一种是分度读数。
接触读数是指在使用游标卡尺时将芯块接触物件表面，将游标卡尺推动到要测量的位置，然后游标会到达极端位置，此时，最终的指示值为仪器的测量结果。
分度读数是指在测量过程中仪器没有接触到物件，只是移动微小距离，由于每1mm一个分度，读数时只要记录整数值即可。
螺旋测微器的读数方法也分为接触读数和非接触读数两种。
接触读数是指在使用螺旋测微器时将探头接触物件表面，将探头不断往上推，当探头达到过渡点，探头会突然停止上升，此时的指示值即为测量结果；而非接触读数时则可以靠螺旋旋纽上面的显示屏直接读取最终结果。
总之，游标卡尺和螺旋测微器在精密测量方面都有自己独特的特点，而它们的读数方法主要也是接触读数和非接触读数。
但是，对上述两种仪器的读数最好还是由专业的人员来进行，以确保测量的精度。
千分尺和游标卡尺的原理和读数
千分尺和游标卡尺的读数千分尺和游标卡尺的读数是高中阶段常用和两种测量长度的仪器，也是实验考查的重点，本文就两种仪器的读数作以系统的介绍。
一、游标卡尺1、游标卡尺的工作原理：游标卡尺的种类较多，常用的有十分度、二十分度和五十分度三种，但其工作原理是相同的，下面就以十分度为例作以介绍。
⑴游标卡尺的构造：卡尺结构如图1—1所示主要由两部分组成，即可移动的游标部分A和主尺部分B组成。
⑵测量原理：游标卡尺的主尺的最小刻度为1mm，游标上共有10个等分刻度，全长为9mm，也就是每个刻度为0.9mm，比主尺上刻度小0.1mm。
当量爪并拢时游标的零刻度线与主尺的零刻度对齐，此时示数为0。
当游标向右移动0.1mm，这时游标的1刻度与主尺的1刻度对齐。
同理当游标向右移动0.2mm，这时游标的2刻度与主尺的2刻度对齐游标向右移动0.3mm，这时游标的3刻度与主尺的3刻度对齐游标向右移动0.9mm，这时游标的9刻度与主尺的9刻度对齐游标向右移动1mm，这时游标的10刻度与主尺的10刻度对齐游标向右移动1.1mm，这时游标的0刻度线过了主尺的1mm刻度，且游标1刻度与主尺2刻度对齐。
依此类推右移动n.kmm，这时游标的0刻度线过了主尺的n mm刻度，且游标0.k/m刻度与主尺n+0.k/m刻度对齐。
(0.k指小数部分，m指游标卡尺的精度10分度的为0.1，20分度的为0.05，50分度的为0.02，这种方法对20、50分度的游标卡尺同样适用。
)例1：用一10分度的游标卡尺测量一长度为6.8mm的物体，则游标的哪个刻度与主尺的哪个刻度对齐？解析：由上面的规律可知，对齐的应是游标的第0.8/0.1=8个刻度与主尺上6+8=14mm处对齐。
⑶游标卡尺的读数：由上面的分析不难理解，用S表示物体的长度，n表示游标0刻度线前整毫米数，k表示与主尺对齐的游标刻度数，m为游标卡尺的精度，则S=n+km例2 如图1-1所示中卡尺的读数是少？解析：由图可知游标的零刻度线前整毫米数为6mm，与主尺对齐的是游标的第4个刻度，该尺的精度为0.1，所以S＝6+4*0.1＝6.4mm⑷理解了10分度的对20和50分度的就不难理解，它们的游标他别是19mm和49mm，游标上的每个刻度比主尺最小分度分别小了0.05mm 0.02 mm，在读数时方法与10分度的相同，只是S=n+km中m分别为0.05mm 和0.02mm。
螺旋测微器、游标卡尺、物理天平的使用
长度与密度测量一、游标卡尺的简介及其读数游标卡尺是精密的长度测量仪器，常见的机械游标卡尺如下图所示。
它的量程为0~110mm，分度值为0.1mm，由内测量爪、外测量爪、紧固螺钉、微调装置、主尺、游标尺、深度尺组成。
0~200mm以下规格的卡尺具有测量外径、内径、深度三种功能。
游标卡尺的零位校准：步骤一：使用前，松开尺框上坚固螺钉，将尺框平稳拉开，用布将测量面、导向面擦干净；步骤二：检查“零”位：轻推尺框，使卡尺两个量爪测量面合并，观察游标“零”刻线与尺身“零”刻线应对齐，游标尾刻线与尺身相应刻线应对齐。
否则，应送计量室或有关部门调整。
1.游标卡尺的测量方法步骤一：将被测物擦干净，使用时轻拿轻放；步骤二：松开千分尺的固紧镙钉，校准零位，向后移动外测量爪，使两个外测量爪之间距离略大于被测物体；步骤三：一只手拿住游标卡尺的尺架，将待测物置于两个外测量爪之间，另一手向前推动活动外测量尺，至活动外测量尺与被测物接触为止。
步骤四：读数。
2.游标卡尺的读数(1)看清楚游标卡尺的分度。
10分度的精度是0.1mm，20分度的精度是0.05mm，50分度的精度是0.02mm；(2)为了避免出错，要用毫米而不是厘米做单位；(3)看游标卡尺的零刻度线与主尺的哪条刻度线对准，或比它稍微偏右一点，以此读出毫米的整数值；(4)再看与主尺刻度线重合的那条游标刻度线的数值n，则小数部分是nX精度，两者相加就是测量值；(5)游标卡尺不需要估读。
3.游标卡尺的保养及保管(1)轻拿轻放；(2)要把卡尺当作卡钳或镙丝扳手或其他工具使用；(3)卡尺使用完毕必须擦净上油，两个外量爪间保持一定的距离，拧紧固定螺钉，放回到卡尺盒内；不得放在潮湿、湿度变化大的地方。
二、螺旋测微器（千分尺）1.螺旋测微器工作原理螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。
因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。
游标卡尺和螺旋测微器的读数使用方法
游标卡尺和螺旋测微器的读数使用方法
方法/步骤
1、游标卡尺使用之前要先确认，主尺的零刻度和游标的零刻度是否对齐。
3、测量工
件时，用卡尺卡住工件。
按照卡尺的读数方法读出工件的尺寸。
4、螺旋测微器又称千分尺。
使用时，测量结果=固定刻度的值+可动刻度的读值*精度。
5、固定刻度有两种，一种
是1mm刻度，另外一边的刻度是0.5mm
测量值=主尺读数+尺子精度*游标念出的格数。
1、游标卡尺使用之前要先确认，主尺的零刻度和游标的零刻度是否对齐。
如果对齐，直接读数即可。
如果，游标刻度左偏则结果要减去偏差值，反之，则要加上偏差值。
2、采用时，主尺念出整数值，游标念出第一处主尺和游标刻度的重合点的格数。
测
量值=主尺读数+尺子精度*游标念出的格数。
3、测量工件时，用卡尺卡住工件。
按照卡尺的读数方法读出工件的尺寸。
4、螺旋测微器又称千分尺，就是比游标卡尺精度更高的一种测量工具。
采用时，测
量结果=紧固刻度的值+连动刻度的读值*精度。
5、固定刻度有两种，一种是1mm刻度，另外一边的刻度是0.5mm。
读数时要注意是哪一个刻度。
注意事项
精密工具使用时要小心，要存放在干燥的地方。
读数时眼睛必须平视刻度，不要碎裂。
螺旋测微器及游标卡尺的用法
图5
答案：B 1.34
6．某同学用一把有50个小等分刻度的游标卡尺 测量摆球的直径，由于遮挡，只能看见游标的 后半部分，如图6所示，该摆球的直径为多少？
图6
解析：游标尺上第50个小等分刻度与主尺的66 mm对齐．而50个等分刻度的实际长度为49 mm.故：游标尺的零刻线与主尺上对应的刻线 为66－49＝17，故小球的直径应记为17.00 mm.
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 0 + 0.5 + 0.006 = 0.506 mm
6、螺旋测微器的读数练习：
是否超过半刻度？ 不太清楚。
固定刻度： 0
5
0
0
45
可动刻度：
49.6 说明没有超过半刻度线
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 0 + 0 + 0.496 = 0.496 mm
3、螺旋测微器使用注意事项：
a．转动保护旋钮K′不可太快，否则由于惯性会使接触 压力过大使被测物变形，造成测量误差，更不可直接 转动大旋钮去使测杆夹住被测物，这样往往压力过大 使测杆上的精密螺纹变形，损伤量具。
b．被测物表面应光洁，不允许把测杆固定而将被测 物强行卡入或拉出，那会划伤测杆和测砧的经过精密 研磨的端面。
6、螺旋测微器的读数练习：
是否超过半刻度？ 否。
固定刻度： 2
0
1
40 可动刻度：
34.4 35
2
30
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 2 + 0.0 + 0.344 = 2.344 mm
6、螺旋测微器的读数练习：
游标卡尺和千分尺的使用及读数方法
游标卡尺之五兆芳芳创作游标卡尺的结构游标卡尺的种类毫米（游标尺上标有10个等分刻度）、0.05毫米（游标尺上标有20个等分刻度）、和0.02毫米（游标尺上标有50个等分刻度）、0.01毫米（游标尺上标有100个等分刻度）4种最小读数值游标卡尺的任务原理(选讲)游标卡尺是产业上经常使用的丈量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图2.3-1所示.若从背面看，游标是一个整体.游标与尺身之间有一弹簧片（图中未能画出），利用弹簧片的弹力使游标与尺身靠紧.游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置.尺身和游标都有量爪，利用内丈量爪可以丈量槽的宽度和管的内径，利用外丈量爪可以丈量零件的厚度和管的外径.深度尺与游标尺连在一起，可以测槽和筒的深度.尺身和游标尺上面都有刻度.以准确到0.1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0.9毫米，比主尺上的最小分度相差0.1毫米.量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0.1毫米，第二条刻度线相差0.2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐.当量爪间所量物体的线度为0.1毫米时，游标尺向右应移动0.1毫米.这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐.同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.5毫米的宽度，……，依此类推.在丈量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出.游标卡尺的使用用软布将量爪擦洁净，使其并拢，查抄游标和主尺身的零刻度线是否对齐.如果对齐就可以进行丈量：如没有对齐则要记着零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规则办法与数轴的规则一致，原点以右为正，原点以左为负）.丈量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外丈量爪之间，当与量爪紧紧相贴时，当丈量零件的外尺寸时：卡尺两丈量面的联线应垂直于被丈量概略，不克不及歪斜.丈量时，可以轻轻摇动卡尺，放正垂直位置.不然，量爪若在错误位置上，将使丈量结果a比实际尺寸b要大；先把卡尺的勾当量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定量爪上，然后移动尺框，用轻微的压力使勾当量爪接触零件.如卡尺带有微动装置，此时可拧紧微动装置上的固定螺钉，再转动调节螺母，使量爪接触零件并读取尺寸.决不成把卡尺的两个量爪调节到接近甚至小于所测尺寸，把卡尺强制的卡到零件上去.这样做会使量爪变形，或使丈量面过早磨损，使卡尺失去应有的精度.游标卡尺的读数丈量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外丈量爪之间，当与量爪紧紧相贴时，便可读数.读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分.然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0.6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）.如有零误差，则一律用上述结果减去零误差（零误差为负，相当于加上相同大小的零误差），读数结果为：L=整数部分+小数部分－零误差判断游标上哪条刻度线与尺身刻度线对准，可用下述办法：选定相邻的三条线，如左侧的线在尺身对应线之右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了L= 对准前刻度+游标上第n条刻度线与尺身的刻度线对齐*（乘以）分度值如果需丈量几回取平均值，不需每次都减去零误差，只要从最后结果减去零误差便可.1.在主尺上读出副尺零刻度线以左的刻度，该值就是最后读数的整数部分.2.副尺上一定有一条与主尺的刻线对齐，在主尺上读出该刻线距副尺的零刻度线以左的刻度的格数，乘上该游标卡尺的精度0.02mm，就得到最后读数的小数部分.或直接在副尺上读出该刻线的读数3.将所得到的整数和小数部分相加，就得到总尺寸为33.24mm.游标卡尺的保管游标卡尺使用完毕，用棉纱擦拭洁净.长期不必时应将它擦上黄油或机油，两量爪合拢并拧紧紧固螺钉，放入卡尺盒内盖好.注意事项1．游标卡尺是比较精密的丈量东西，要轻拿轻放，不得碰撞或跌落地下.使用时不要用来丈量粗糙的物体，以免损坏量爪，避免与刃具放在一起，以免刃具划伤游标卡尺的概略，不使用时应置于枯燥中性的地方，远离酸碱性物质，避免锈蚀.2.丈量前应把卡尺揩洁净，查抄卡尺的两个丈量面和丈量刃口是否平直无损，把两个量爪紧密贴应时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准.这个进程称为校对游标卡尺的零位.3.移动尺框时，勾当要自如，不该有过松或过紧，更不克不及有晃悠现象.用固定螺钉固定尺框时，卡尺的读数不该有所改动.在移动尺框时，不要忘记松开固定螺钉，亦不宜过松以免掉了.4.当丈量零件的外尺寸时：卡尺两丈量面的联线应垂直于被丈量概略，不克不及歪斜.丈量时，可以轻轻摇动卡尺，放正垂直位置.不然，量爪若在如图2-6所示的错误位置上，将使丈量结果a比实际尺寸b要大；先把卡尺的勾当量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定量爪上，然后移动尺框，用轻微的压力使勾当量爪接触零件.如卡尺带有微动装置，此时可拧紧微动装置上的固定螺钉，再转动调节螺母，使量爪接触零件并读取尺寸.决不成把卡尺的两个量爪调节到接近甚至小于所测尺寸，把卡尺强制的卡到零件上去.这样做会使量爪变形，或使丈量面过早磨损，使卡尺失去应有的精度.5.用游标卡尺丈量零件时，不允许过度地施加压力，所用压力应使两个量爪恰好接触零件概略.如果丈量压力过大，不单会使量爪弯曲或磨损，且量爪在压力作用下产生弹性变形，使丈量得的尺寸禁绝确(外尺寸小于实际尺寸，内尺寸大于实际尺寸).6.在游标卡尺上读数时，应把卡尺水平的拿着，朝着亮光的标的目的，使人的视线尽可能和卡尺的刻线概略垂直，以免由于视线的歪斜造成读数误差.7.为了取得正确的丈量结果，可以多丈量几回.即在零件的同一截面上的不合标的目的进行丈量.对于较长零件，则应当在全长的各个部位进行丈量，务使取得一个比较正确的丈量结果.螺旋测微器(千分尺)螺旋测微器的结构螺旋测微器又称千分尺（micrometer）、螺旋测微仪、分厘卡，是比游标卡尺更精密的丈量长度的东西，用它测长度可以准确到0.01mm，丈量规模为几个厘米.它的一部分加工成螺距为0.5mm的螺纹，当它在固定套管B的螺套中转动时，将前进或撤退退却，勾当套管C和螺杆连成一体，其周边等分红50个分格.螺杆转动的整圈数由固定套管上距离0.5mm的刻线去丈量，缺乏一圈的部分由勾当套管周边的刻线去丈量，最终丈量结果需要估读一位小数.螺旋测微器原理（选讲）螺旋测微器是依据螺旋缩小的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线标的目的前进或撤退退却一个螺距的距离.因此，沿轴线标的目的移动的微小距离，就能用圆周上的读数暗示出来.螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或撤退退却0.5mm，因此旋转每个小分度，相当于测微螺杆前进或推后0.5/50=0.01mm.可见，可动刻度每一小分度暗示0.01mm，所以螺旋测微器可准确到0.01mm.由于还能再估读一位，可读到毫米的千分位，故又名千分尺.螺旋测微器的使用使用前必须调零，即当测砧和测微螺杆并拢时，可动刻度的零点若恰好与固定刻度的零点重合.不然，可动刻度的零点在固定刻度的零点之上就会使丈量值偏小，反之在零点之下就会使丈量值偏大.丈量时，旋出测微螺杆，并使测砧和测微螺杆的面正好接触待测长度的两端，注意不成用力旋转不然丈量禁绝确，马上接触到丈量面时慢慢旋转左右面的棘轮转柄直至传声咔咔的响声，那么测微螺杆向右移动的距离就是所测的长度.这个距离的整毫米数由固定刻度上读出，小数部分则由可动刻度读出.螺旋测微器的读数丈量读数=固定刻度+半刻度（没超出半刻度时为0）+可动刻度（+估读位）螺旋测微器的注意事项①丈量时，注意要在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使丈量结果精确，又能庇护螺旋测微器.②在读数时，要注意固定刻度尺上暗示半毫米的刻线是否已经露出.③读数时，千分位有一位估读数字，不克不及随便扔掉，即便固定刻度的零点正好与可动刻度的某一刻度线对齐，千分位上也应读取为“0”.④当小砧和测微螺杆并拢时，可动刻度的零点与固定刻度的零点不相重合，将出现零误差，应加以修正，即在最后测长度的读数上去掉零误差的数值.螺旋测微器的正确使用和调养1. 查抄零位线是否准确；2. 丈量时需把工件被丈量面擦洁净；3. 工件较大时应放在V型铁或平板上丈量；4. 丈量前将丈量杆和砧座擦洁净；5. 拧勾当套筒时需用棘轮装置；6. 不要拧松后盖，以免造成零位线改动；7. 不要在固定套筒和勾当套筒间参加普通机油；8. 用后擦净上油，放入专用盒内，置于枯燥处.。
游标卡尺和螺旋测微器原理和读数方法
4
第N条刻度对齐，表示移动N个0.1mm
读数原理
游标卡尺
主尺
0
1
2
3
4
测量值=主尺整毫米数+游标N线× 0.1mm
读数规则
游标卡尺
0 1
0
2
10
3
4
测量值：11 mm + 7×0.1mm=11.7mm
读数练习
游标卡尺
0
0
1
10
2
3
4
测量值：0 mm + 8×0.1mm=0.8mm
读数练习
游标卡尺
0 1 2
0
3
10
4
测量值：20 mm + 6×0.1mm=20.6mm
读数练习
游标卡尺
使用注意点
避免测量口磨损、变形 避免敲打、摔打 不作为其它工具
游标卡尺
精确度受到什么限制
刻度线本身的线度
温度影响
游标卡尺
主尺
0 1 2 3 4
0
10
20
游标 19毫米刻20格，（19 /20 ）毫米/格 即：每格相差1/20毫米
0
10
20
30
40
50
游标 49毫米刻50格，（49/50）毫米/ 格 即：每格相差1/50毫米
50等分刻度
游标卡尺
主尺
0 1 2 3 4 5 6来自01020
30
40
50
游标 测量值=主尺整毫米数+游标N线×1/50mm
50等分刻度
游标卡尺
1元硬币 直 径：25.00mm 边缘厚：1.84 mm 5角硬币 直 径：20.34mm 边缘厚：1.66 mm 1角硬币 直 径：22.48mm 边缘厚：2.38 mm
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5 0 20 25 15 螺旋测微器和游标卡尺专项练习
1.游标卡尺
⑴10分度的游标卡尺。
游标上相邻两个刻度间的距离为0.9mm ，比主尺上相邻两个刻度间距离小
0.1mm 。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（不能读某）。
其读数准确到0.1mm 。
⑵20分度的游标卡尺。
游标上相邻两个刻度间的距离为0.95mm ，比主尺上相邻两个刻度间距离小
0.05mm 。
读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。
其读数准确到0.05mm 。
⑶50分度的游标卡尺。
游标上相邻
两个刻度间的距离为0.98mm ，比主尺上
相邻两个刻度间距离小0.02mm 。
这种卡尺的刻度是特殊的，游标上的刻度值，就
是毫米以下的读数。
这种卡尺的读数可以
准确到0.02mm 。
如右图中被测圆柱体的
直径为2.250cm 。
要注意：游标卡尺都是根据刻线对齐来读数的， 所以都不再往下一位估读。
2.螺旋测微器
固定刻度上的最小刻度为0.5mm （在中线的上侧）；可动刻度每旋转一圈前进（或后退）0.5mm 。
在
可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表0.01mm 。
读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。
上图中的读数应该是6.702mm 。
3.巩固练习
1.用游标卡尺测量摆球直径。
游标位置如右图所示，
可知摆球直径是 17.0 mm 。
2.有一游标卡尺，主尺的最小分度是1mm ，游标上有20个小的等分刻度。
用它测量一工件的长度，如下左图所示，图示的读数是 104.00 mm 。
3. 一游标卡尺的主尺最小分度为1mm ，游标上有10个小等分间隔，现用此
卡尺来测量工件的直径，如上右图所示。
该工件的直径为___29.8________mm 。
4.用螺旋测微器测圆柱体直径时，示数如右图，此示数为 8.115 mm 。
5. 下左图为用游标为50分度的卡尺（测量值可准确到0.02mm ）测定某圆筒的内径0 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 1
时，卡尺上的示数如图可读出圆筒的内径为 52.12 mm。
6. 上右图为用游标为50分度的卡尺（测量值可准确到0.02mm）测定某圆柱的直径
时，卡尺上的示数如图。
可读出圆柱的直径为 42.12 mm。
7.下图所示，甲、乙游标卡尺的示数分别为甲图 0.15 mm，乙图 8.95
＿＿mm。
8.（1）已知不同的工具测量某物体的长度时，有下列不同的结果：
A． 2.4cm B． 2.37cm C． 2.372cm D． 2.3721cm 其中，用最小分度值为厘米的刻度尺测量的结果是
___A_____；用游标尺上有10个等分刻度的游标卡尺
测量的结果是_____B____。
（2）一同学用一游标尺上标有20等分刻度的游标卡尺测一物体的长度．测得
的结果如图所示，则该物体的长度L=_______ m。
9.下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径
依次为：
3.550 mm、 1.130 mm、 5.700 mm。
10．游标卡尺读数为___________ 螺旋测微器的读数为
__9.205_____
11．读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为15 20
5 10 0 20 25 30 15
10
0 1 2 3 4 5 6 7 8 9 0
0 1 2 3 4 5 6 7 8 9 10
例如第31条对齐
____11.4_____mm.；螺旋测微器的读数为______0.920___mm.
12、下图中50分度游标卡尺和螺旋测微器的读数分别为___10.52___mm 和
__10.295_____mm 。
13、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况，请读出它们的读数．甲：读数为 1.881 mm 乙：读数为 _______23.20___mm 14、在“用双缝干涉测光的波长”的实验中；测量头装置如下图所示，调节分划板的位置，使分划板中心刻线对齐某亮条纹的中心，此时螺旋测微器的读数是____ 1.760 mm.转动手轮，使分划板中心刻线向一侧移动到另一条亮条纹的中心位置，由螺旋测微器再读出一读数.若实验测得第一条到第三条亮条纹中心间的距离Δx ＝0.960 mm ，已知双缝间距d ＝1.5 mm ，双缝到屏的距离为L=1.00 m ，则对应的光波波长λ＝ nm.
15、(1)使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到图中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，图中游标卡尺的读数为 cm ；
（2）从图中读出金属丝的直径为
___0.520________mm 。
16、读出游标卡尺和螺旋测微器的读数：
⑴读数为_________cm ．
⑵读数为_______0.6725___cm ．
17、图甲为用螺旋测微器、图乙为用游标尺上有50个
等分刻度的游标卡尺测量 工件的情况，请读出它们的读数. 甲：读数为__
1.880 __mm 乙：读数为_10.44______mm.
18、某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如下左图所示，则该金属丝的直径d =_______ mm 。
另一位学生用游标尺上标有20等分刻度
的游标卡尺测一工件的长度，测得的结果如下右图所示，则该工件的长度L =______
cm 。
0123456 cm 0
5 10 25 30 0 5 10 5
6 乙
10、图一中螺旋测微器读数为__________mm 。
图二中游标卡尺
（游标尺上有50个等分刻
度）读数为_________cm 。
案：1.（16.9或17.0）2.（104.00）3.（29.8）4.（8.115+0.001）5.（52.12）6.（42.10或42.12）
7.（甲0.15，乙8.95或9.00）8.（A ；B 。
20.30×10-3或20.45×10-3）9.（3.550、
1.130、5.699）
1. 1
2.62mm 9.203mm
2. 11.4mm 0.920mm
3. 10.52mm 10.295mm
4. 1.880mm 23.20mm
5. 1.760mm 720nm
6. 5.45cm 0.520mm
7. 5.45cm 0.6725cm
8. 1.880mm 10.44mm
9. 4.205mm 5.015mm
10. 1.998mm 1.094mm
11. 61.70mm 20 215v 100.8s 1 0 25
20
15。
