可燃气体报警器技术报告

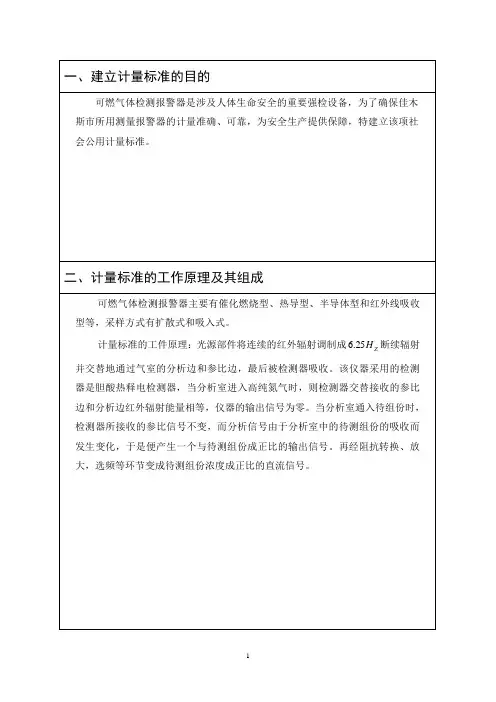

一、建立计量标准的目的可燃气体检测报警器是涉及人体生命安全的重要强检设备,为了确保佳木斯市所用测量报警器的计量准确、可靠,为安全生产提供保障,特建立该项社会公用计量标准。
二、计量标准的工作原理及其组成可燃气体检测报警器主要有催化燃烧型、热导型、半导体型和红外线吸收型等,采样方式有扩散式和吸入式。
计量标准的工件原理:光源部件将连续的红外辐射调制成Z H 25.6断续辐射并交替地通过气室的分析边和参比边,最后被检测器吸收。
该仪器采用的检测器是胆酸热释电检测器,当分析室进入高纯氮气时,则检测器交替接收的参比边和分析边红外辐射能量相等,仪器的输出信号为零。
当分析室通入待组份时,检测器所接收的参比信号不变,而分析信号由于分析室中的待测组份的吸收而发生变化,于是便产生一个与待测组份成正比的输出信号。
再经阻抗转换、放大,选频等环节变成待测组份浓度成正比的直流信号。
三、计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或校准机构检定周期/复校间隔气体标准物质060678)(EGBW LEL)%1000(-)2%(1==KU国家标物中心国家标物中心一年主要配套设备红外线分析器1050-CXH min/)35.0(2L-)2%(2==KUrel北京均方理化0903105辽宁省计量科学研究院一年电子秒表29-J S)54000(--8x105上海手表五厂黑龙江省计量院一年绝缘电阻表ZC25-3 Ω-10)100(10级南京金川1105市检测中心一年注样仪2211-JF min/)35.0(2L-四、计量标准的主要技术指标气体标准物质的定值不确定度%1=U 2=K 红外线分析器量程:最小量程0-100PPm 最大量程为0-100% 稳定性:零点漂移h S F 24/.%1±≤ 量程漂移h S F 24/.%1±≤五、环境条件序 号项 目要 求实 际 情 况结 论1温 度)400(-℃ )520(±℃合格2湿 度RH %85≤ RH %80∠合格3 大气压力KPa )10686(-KPa 105合格六、计量标准的量值溯源和传递框图上一级计量器具本单位计量器具下一级计量器具计量基准名称:标准物质定值装置测量范围:(0~100)%LEL不确定度:U=1%,K=2溯源单位:国家标准物质研究中心直接测量法计量标准名称:可燃气体检测报警器检定装置测量范围:LEL)%1000(-不确定度:2%,5.2==KU直接测量法计量器具名称:可燃气体检测报警器测量范围:LEL)%1000(-SFMPE.%5:±七、计量标准的重复性试验重复性试验记录试验时间测量值(mW)测量次数2011年2月10日2012年4月10日2013年5月26日年月日年月日试验条件选一台型号为---编号---计量性能稳定的可燃气体检测报警器,用40%LEL 浓度甲烷标准气体检测1 40% 40% 40%2 40%40%40%3 40%40%40%4 40%40%40%5 40%39%39%6 39%39%39%7 40%40%40%8 40%40%40%9 39%39%39%10 40%41%41% y39.8%40%40%()()112--=∑=nyyy sniii0.38%0.47%0.47%结论合格合格合格备注试验人员李建李建李建注:对于已建计量标准,每年测得的()i y s之值不大于新建计量标准时首次测得的重复性()i y s之值。
万能角度尺计量校准资料
万能角度尺计量校准资料、计量标准的工作原理及其组成工作原理:万能角度尺是利用两测量面相对移动所分隔的角度进行读数的通用角度测量器具,其主要结构型分为1、2 型游标万能角度尺和带表万能角度尺。
其组成部分为:直角尺、游标、主尺、制动头、扇形板、基尺、直尺、卡块、测量面等。
、选用的计量标准器及主要配套设备、计量标准的主要技术指标校准万能角度尺主要技术指标如下:测量范围:0〜320°测量总不确定度:U< 2四、环境条件五、计量标准的量值溯源和传递框图 XX 市计量技术研究所万能角度尺 测量范围:0〜320 测量精度:2'、5'2级角度块、0级平板测量范围:0〜320° 最大允许误差:2'上一级计量器具本单位计量器具六、计量标准的测量重复性考核选一把万能角度尺,对一块角度块在相同条件下,在15° 10'这一点反复检定10次,计算重复性。
X =15° 1010__________________ 2标准偏差i4(Xi-X) = 0.82 '根据测试不确定度此计量标准的测量重复性符合要求。
七、计量标准的稳定性考核根据测试不确定度得出,此万能角度尺的实际测试值的稳定性都符合该标准的要求。
八、测量不确定度评定一、概述:1 •测量方法:依据JJG33-2002《万能角度尺检定规程》。
2.环境条件:温度(20 ± 10) C,相对湿度w 80%3.测量标准:2级角度块,最大允许示值误差为土2'。
4.被测对象:万能角度尺。
5.测量过程:测量时把2级角度块放在已调整好的0级平板上,用相应角度值的2级角度块与游标万能角度尺两测量面均匀接触,在制动器松开与紧固时各校准一次,各点的示值误差均符合其校准的要求。
二、数学模型a = a 1 — a 0式中:a——角度块的角值偏差;a 0――2级角度块的读数值;a 1――被测万能角度尺的读数值。
