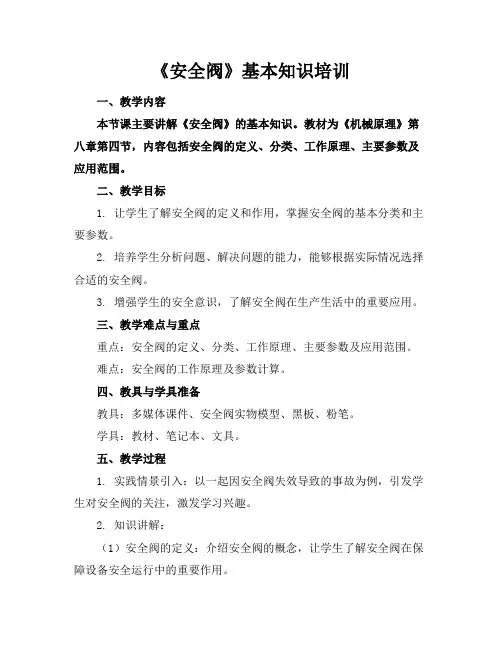

安全阀基础知识学习培训.doc

按结构及加载机构分类按其整体结构及加载机构的不同可•以分为重锤杠杆式、弹簧式和脉冲式三种。

1. 重锤杠杆式安全阀重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。

根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力，并通过移动重锤的位置（或变换重锤的质景）来调整安全阀的开启压力。

重锤杠杆式安全阀结构简单，调整容易而又比较准确，所加的载荷不会因阀瓣的升高而有较大的增加，适用于温度较高的场合，过去用得比较普遍，特别是用在锅炉和温度较高的压力容器上。

但重锤杠杆式安全阀结构比较笨重，加载机构容易振动，并常因振动而产生池漏；其回座压力较低，开启后不易关闭及保持严密。

2 .弹簧微启式安全阀弹簧微启式安全阀是利用压缩弹簧的力来平衡作用在阀瓣上的力。

螺旋圈形弹簧的压缩量可以通过转动它上面的调整螺母来调节，利用这种结构就可以根据需要校正安全阀的开启（整定）压力。

弹簧微启式安全阀结构轻便紧凑，灵敏度也比较高，安装位置不受限制，而旦因为对振动的敏感性小，所以可•用于移动式的压力容器上。

这种安全阀的缺点是所加的载荷会随看阀的开启而发生变化，即随着阀瓣的升高，弹簧的压缩量增大，作用在阀瓣上的力也跟肴增加。

这对安全阀的迅速开启是不利的。

另外，阀上的弹簧•会山于长期受高温的影响而使弹力减小。

用于温度较高的容器上时，常常要考虑弹簧的隔热或散热问题，从而使结构变得复杂起来。

I3 .脉冲式安全阀脉冲式安全阀山主阀和辅阀构成，通过辅阀的脉冲作用带动主阀动作、其结构复杂, 通常只适用于安全池放量很大的锅炉和压力容器。

上述三种形式的安全阀中，用得比较普遍的是弹簧式安全阀。

相关名词公称压力：表示安全阀在常温状态下的最高许用压力，高温设备用的安全阀不应考虑高温下材料许用应力的降低。

安全阀是按公称压力标准进行设计制造的。

开启压力：也叫额定压力，是指安全阀阀瓣在运行条件下开始升起时的进口压力，在该压力下，开始有可测量的开启高度，介质呈可山视觉或听觉干支的连续排放状态。

排放压力：阀瓣达到规定开启高度时的进口压力。

排放压力的上限需服从国家有关标准或规范的要求。

超过压力：排放压力与开启压力之差，通常用开启压力的百分数来表示。

回座压力：排放后阀瓣重新与阀座接触，即开启高度变为零时的进口压力。

启闭压差：开启压力与叵I座压力之差，通常用PI座压力与开启压力的百分比表示，只有当开启压力很低时采用二者压力差来表示。

背压力：安全阀出口处的压力。

额定排放压力：标准规定排放压力的上限值。

密封试验压力：进行密封试验的进口压力，在该压力下测:晨通过关闭件密封面的泄漏率。

开启高度：阀瓣离开关闭位置的实际升程。

流道面积：指阀瓣进口端到关闭件密封面间流道的最小截面积，用来计算无任何阻力影响时的理论排量。

流道直径：对应用于流道面积的直径。

帘面积：当阀瓣在阀座上方时，在其密封面之间形成的圆柱面形或圆锥面形通道面积。

排放面积：阀门排放时流体通道的最小截面积。

对于全启示安全阀，排放面积等于流道面积；对于微启式安全阀，排放面积等于帘面积。

理论排量：是流道截面积与安全阀流道面积相等的理想喷管的计算排量。

排量系数：实际排量与理论排量的比值。

额定排量系数：排量系数与减低系数（取0.9）的乘积。

额定排量：指实际排量中允许作为安全阀适用基准的那一部分。

当量计算排量：指压力、温度、介质性质等条件与额定排最的适用条件相同时，安全阀的计算排量。

频跳：安全阀阀瓣迅速异常地来PI运动，在运动中阀瓣接触阀座。

颤振：安全阀阀瓣迅速异常地来运动，在运动中阀瓣不接触阀座。

型号意义举例：A28X-16TWF■企业代号（每个安全阀厂自定义）A表示安全阀2表示外螺纹连接8表示不封闭全启式X表示阀座密封血为橡胶16表示公称压力1.6MpaT表示材质为铜阀体材料代号公称压力代号阀座密封面材料代号结构形式代号连接形式代号类型代号（A）上海五岳泵阀制造有限公司代号连接形式代号连接形式代号连接形式代号内螺纹1对夹7夕卜螺纹2卡箍8法兰4卡套9焊接6结构形式代号结构形式代号带散热片全启式0微启式1封闭全启式2全启式4弹黄双弹簧微启式3带扳手全启式8小封闭微启式7带控制机构全启式6单杠杆全启式2杠杆角形微启式5双杠杆全启式4先导式9阀座密封面材料阀座密封面材料代号阀座密封面材料代号铜合金T渗氨钢D橡胶X渗硼钢P尼龙塑料N硬质合金Y合金钢耐酸或不锈钢H阀体本体加工W锡基轴承合金（巴氏合金）B注：当阀座和阀办密封面材料不同时，用低硬度材料代号。

公称压力代号公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍。

当标注工作温度和工作压力时，工作压力须用P标志并在P字的右下角附加介质最高温度数字，该数字是以10除介质最高温度数值所得的整数。

ill：工作温度为540°C,工作压力为10MPa的阀门，其代号为P54100。

阀体材料代号阀体材料代号阀体材料代号灰铸铁H碳素钢C球墨铸铁Q铭钥合金钢I格镣钛钢P格钥机合金钢V注：PN"6MPa的灰铸铁阀体和PN>2.5MPa的碳素钢阀体，省略本代号。

操作事项一、要经常保持安全阀的清洁，防止阀体弹簧等被油垢脏物枯满或被腐蚀，防止燃气安全I阀排放管被油污或其他异物堵塞；经常检查铅封是否完好，防止杠杆式安全阀的重锤松动或被移动，防止弹簧式安全阀的调节螺丝被随意拧动。

二、安全阀清洗完后，必须重新调试。

三、应选用轻油类清洗安全阀。

四、调试完后初运行阶段，应仔细观察安全阀的运行情况。

五、发现安全I阀有泄漏迹象时，应及时更换或检修。

禁止用加大载荷（如过分拧紧弹簧式安全阀的调节螺丝或在杠杆式安全润的杠杆上加挂重物等）的方法来消除泄漏。

六、定期检查运行中的安全阀是否泄漏、卡阻及弹簧锈蚀等不正常现象，并注意观察调节螺套及调节圈紧定螺钉的锁紧螺母是否有松动，若发现问题应及时采取适当措施。

七、发现安全I阀有泄漏迹象时，应及时更换或检修。

禁止用加大载荷（如过分拧紧弹簧式安全阀的调节螺丝或在杠杆式安全润的杠杆上加挂重物等）的方法来消除泄漏。

八、安装在室外的安全阀要采取适当的防护措施，以防止雨雾、尘埃、锈污等脏物侵入安全阀及排放管道，当环境低于摄氏零度时，还应采取必要的防冻措施以保证安全阀动作的可靠性。

九、对燃气安全阀进行操作时除遵守本规程外，还应遵守《压力容器安全技术监察规程》和《安全阀安全技术监察规程》（TSGZF001-2004）的相关规定。

设置要点设置安全阀时应注意以下几点：(1)容器内有气、液两相物料时安全阀应装在气相部分。

(2)安全阀用于泄放可一燃液体时，安全阀的出II应与事故贮罐相连。

当池放的物料是高温可•燃物时，其接收容器应有相应的防护设施。

(3)一般安全阀可就地放空，放空口应高出操作人员1米(m)以上旦不应朝向15 米(m)以内的明火地点、散发火花地点及高温设备。

室内设备、容器的安全阀放空I I应引出房顶，并高出房顶2米(m)以上。

(4)当安全阀入口有隔断阀时，隔断阀应处于常开状态，并要加以铅封，以免出错。

进出口管道的安装(1) 安全阀与锅炉或压力容器之间的连接管和管件的通孔，其截而积不得小于安全阀的进口截而积；如果儿个安全润共用一个进口管道时，进口管道的流通截面积不小于安全阀的进口截而积之和。

(2) 安全阀与锅炉的汽包、联箱之间〜般不得装设截止阀门，或取用蒸汽的引出管。

安全阀与压力容器之间〜般不宜装设截止阀门或其他引出管；对于盛装毒性程度为极高、高度、中度危害，易燃、腐蚀、黏性介质或贵重介质的压力容器，经使用单位主管压力容器的技术负责人批准，并制定可靠的防范措施，方可在安全阀与压力容器之间装设截止阀。

压力容器正常运行期间，截止阀必须保持全开，加铅封或锁定。

截止阀的结构和通径，应不得防碍安全阀的安全泄放。

(3) 采用螺纹连接的弹簧式安全阀，要与带有螺纹的短管相连接，而短管与简体、集箱间要采用焊接连接。

(4) 安全阀必须装设排放管。

排放管要尽量避免曲折和急转弯，以尽量减少阻力。

排放管要直通安全地点，并有足够的流通截而积，保证排汽畅通。

对于能相互作用产生化学反应的安全阀，不能共享一根排放管；当安全阀安装在有腐蚀性、可燃气体的设备上，排放时还应采取防腐蚀或防着火爆炸措施；当装设安全阀的设备内为有毒介质，旦该介质的蒸汽密度大于空气密度时，从安全阀排出的介质及蒸汽要引入到密闭的系统中，并从封闭系统回收到生产中使用。

(5) 安全阀排放管要固定，以免使安全阀产生过大的附加应力或引起振动。

(6) 露天安装的安全阀，要设有防止气温低于OoC时、阀内介质所含水分结冰而影响安全阀排放的可靠措施。

(7) 安全阀介质结晶温度高于最低环境温度时，安全阀必须设有保温夹套，并安装保温吹扫蒸汽，防止介质结晶堵塞安全阀，影响安全阀的正常动作性能。

安全阀的进出口管道也必须设计成带蒸汽保温夹套管或者增加保温蒸汽伴管，防止介质结晶堵塞管道。

安装维护1、安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。

2、它应垂宜安装在锅商、集箱的最高位置。

在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。

3、安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。

如果几个安全阀共同装设在一•根与锅筒直接相连的短管上,短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。

4、对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm；对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。

5、安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。

安全阀排气管底部应装腔作势有接到安全地点的疏水管，在排气管和疏水管上都不允许装设阀门。

6、压力容器的安全阀最好宜接装在压力容器本体的最高位置上。

液化气体贮罐的安全阀必须装设在气相部位。

-•般可用短管与容器连接，则此安全阀短管的直径应不小于安全阀的阀径。

7、安全阀与容瞬之间一般不得装设阀门，对易燃易爆或黏性介质的容器，为了安全阀的清洗或更换方便，可装设截止阀，该截止阀在正常操作时必须全开并加铅封，避免乱动。

8、额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀；额定蒸发量小于或等于0.5t/h 的锅炉，至少装一个安全阀。

可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。

9、对易燃易爆或有毒介质的压力容瞬，安全阀排出的介质必须有安全装置和同收系统。

杠杆式安全阀的安装必须保持铅垂位置，弹簧安全阀也最好垂直安装，以免影响其动作。

安装时还应注意配合、零件的同轴度和应使各个螺栓均匀受力。

10、安全阀的出口应无阻力，避免背压现象，若装设排泄管，其内径应大于安全阀的出口通径，安全阀排除口应注意防冻，对盛装易燃或有毒、剧毒介质的容器，排泄管应宜通室外安全地点或有进行妥善处理的设施，排池管不准装设任何阀门。
