拼装式矩形不锈钢水箱的结构计算拼装式矩形不锈钢水箱，此类水箱采用了具有优良抗腐蚀性能的食品级的不锈钢材料，具有强度高，重量轻，容量任意组合，现场组装，外形美观，不锈蚀，清洁卫生等优点。
根据正常的使用情况，拼装式矩形不锈钢水箱的结构设计分析方法与计算。
1外力基准对于设计设置在建筑物内部及屋顶上、容积在500m3以内、水深4m以内的矩形水箱时，其所受外力由以下部分组成:a. 由水箱内盛装水产生的静水压力，作为长期载荷来处理。
静压力由下式计算:ps= 0.01y式中 p s —静水压， MPa；y—水面高度， m。
水箱的最高水位是从水箱底部到溢流孔的高度。
b. 由水箱自重产生的固定载荷G，作为长期载荷来处理。
c. 由水箱顶部载人的重量产生的集中载荷P，作为短期载荷处理。
2结构模型拼装式矩形不锈钢水箱的结构如图1 所示。
箱体是用一定数量的单元体(1m×1m， 1m ×0.5m，0.5m×0.5m) 现场拼装而成，每块单元体的周边带有30mm 的折边，每块单元体上冲有一定深度的球冠(1m×1m的单元体上冲有深度为60mm，半径R=1084mm 的球冠) ，四周还冲有深度10mm、半径为10mm 向内翻的加强筋。
水箱整体固定在用槽钢制成的钢架上，安放在水泥地坪口上，水箱内部在长宽高3方向上用拉筋固定以增强水箱强度和刚度。
图1 矩形水箱结构模型L ——水箱长度； B ——水箱宽度；H ——水箱高度； h ——水位高度3结构分析和计算3.1箱体侧部应力及变形的分析与计算箱体在水箱自重及静水压力作用下，受到压缩应力、弯曲应力以及剪应力，该应力值在箱体与箱底连接处最大。
经理论推导分析可知，由自重产生最大压缩应力σm，max由下式计算:σm，max=-[t r LBγm/2(L+B)t+Hγm]式中γm——材料的密度；tr——箱顶厚度；t ——箱体厚度；L ——水箱长度；B ——水箱宽度；H ——水箱高度。
不锈钢水箱材料、结构说明
不锈钢水箱材料、结构说明1、箱体材料：采用SUS304-2B（0Cr18Ni9）不锈钢板材模压成1×1（m）水箱单板（俯图），然后现场拼装而成，内侧钨极氩弧焊接。
2、槽钢底座采用焊接方式，涂防锈漆防锈。
3、各种法兰接口均采用不锈钢材料现场配做。
4、内、外爬梯采用不锈钢圆管焊接。
5、水箱内测拉杆、支撑均采用与箱板相同材料焊接，以保证焊接强度。
6、部结构节点图（附图）。
广州市怀德机电设备有限公司200 . .不锈钢水箱槽钢、底板、拉杆结构比较说明1、槽钢：一般做法槽钢底座横、纵向槽钢间距1m采用单个螺栓连接，其槽钢架的整体刚性及承受力差，而我公司横、纵向槽钢间距0.5m，连接采用全部满焊，保证基础稳固，强度高。
2、底板：一般做法底板采用折边板，反向置于槽钢上面，由于槽钢间距1m，在承载状态（装满水）下其地板边部折边因底板受压，使折边处于失稳状态，从而向外弯曲变形，造成底板不平，水箱整体变形。
我公司采用成型平底板，置于0.5间距槽钢上面，稳定、不变形。
3、拉杆：一般做法拉杆采用不锈钢角钢型材，这种材料杂质含量高，与水箱板焊接时相溶性差，焊口强度难以保证。
我公司拉杆采用与水箱板相同的材料，起焊口材料成分均匀一直，相溶性好，焊接质量高，从而能有效保证焊接强度。
水箱槽钢、底板及拉杆结构和材料选用的优劣，对水箱的变形及稳定性有直接影响，所以从水箱的设计及安装，首先应保证基础的稳定及整体强度。
广州市怀德机电设备有限公司年月日水箱使用说明书1、日常保养（1）为保持水箱内部的清洁，应定期对水箱进行清洗。
（2）检查水箱周边、法兰接口有无渗漏，如有问题速与相关人员联系并尽快处理。
（3）定期检查水箱排水沟水赣是否正常，防止水箱溢流水不能及时排出。
2、注意事项（1）严防硬物碰撞，如造成水箱变形，请与我方联系。
（2）严禁强酸、强碱与水箱接触，防止产生腐蚀，如有发生此类情况，请立即用清水冲洗，严重的与我方联系处理。
水箱生产流程、安装施工方案1、工程概况水箱规格5.5×2.5×2.5（m）、12×8×4（m）各一台，用于生活用水、消防用水。

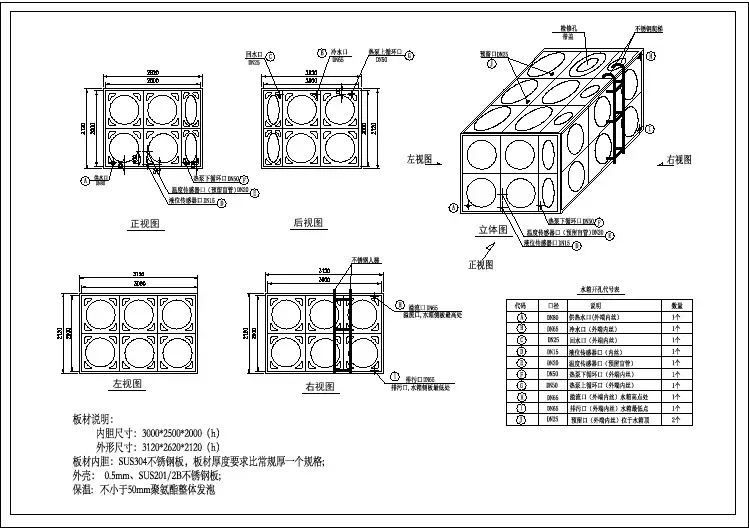

某方形不锈钢保温水箱详细设计图(dwg格式)

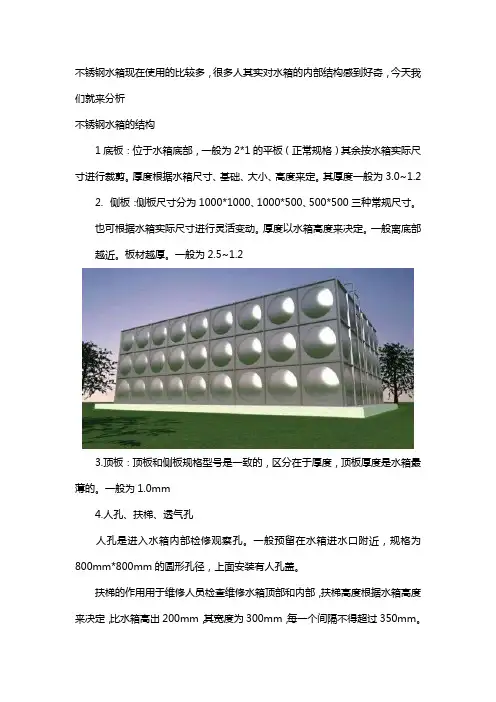

不锈钢水箱的内部结构
不锈钢水箱现在使用的比较多，很多人其实对水箱的内部结构感到好奇，今天我们就来分析不锈钢水箱的结构1底板：位于水箱底部，一般为2*1的平板（正常规格）其余按水箱实际尺寸进行裁剪。
厚度根据水箱尺寸、基础、大小、高度来定。
其厚度一般为3.0~1.22.侧板：侧板尺寸分为1000*1000、1000*500、500*500三种常规尺寸。
也可根据水箱实际尺寸进行灵活变动。
厚度以水箱高度来决定。
一般离底部越近。
板材越厚。
一般为2.5~1.23.顶板：顶板和侧板规格型号是一致的，区分在于厚度，顶板厚度是水箱最薄的。
一般为1.0mm4.人孔、扶梯、透气孔人孔是进入水箱内部检修观察孔。
一般预留在水箱进水口附近，规格为800mm*800mm的圆形孔径，上面安装有人孔盖。
扶梯的作用用于维修人员检查维修水箱顶部和内部，扶梯高度根据水箱高度来决定，比水箱高出200mm，其宽度为300mm，每一个间隔不得超过350mm。
透气孔是防止水箱内部气压膨胀，内部空气流通的作用。
注：透气孔，外部口必须安装防虫网。
防止水源被虫鼠污染。
5.拉筋水箱内部主要结构。
起到支撑和稳固水箱的作用。
拉筋又分为主拉、斜拉、立柱三大类。
一般型号分为4*4、4*1、3*2或槽钢式3*2*2、3*1*1几种主拉：主拉主要作用是防止水箱变形，一般采用较厚材料4*4规格。
其间距一般为1000mm一条，大型水箱特别是高度超过3米以上的。
其间距应该为500mm一条，确保其拉力，不让水箱因水箱压力过大导致变形。
斜拉：斜拉主要的作用在于分担主拉筋的拉力，进一步对水箱板进行稳固，切成500mm的长度，连接在水箱与主拉之间。
常规尺寸为4*1厚度一般以靠近顶部的侧板厚度为基准。
立柱：主要的作用是支撑作用，防止顶板蹋陷，变形。
一般采用4*4的规格，厚度以顶部板厚为基准。
6.法兰片、丝口法兰片采用水箱同级别的304材质。
用于水箱的进出水与管道的连接。
丝口作用与法兰片相同，还用于安装浮球，液位计等。

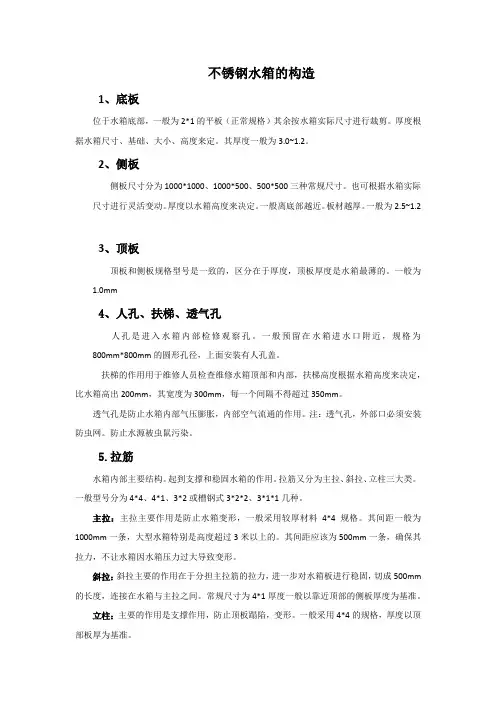

不锈钢水箱的构造
不锈钢水箱的构造1、底板位于水箱底部，一般为2*1的平板（正常规格）其余按水箱实际尺寸进行裁剪。
厚度根据水箱尺寸、基础、大小、高度来定。
其厚度一般为3.0~1.2。
2、侧板侧板尺寸分为1000*1000、1000*500、500*500三种常规尺寸。
也可根据水箱实际尺寸进行灵活变动。
厚度以水箱高度来决定。
一般离底部越近。
板材越厚。
一般为2.5~1.23、顶板顶板和侧板规格型号是一致的，区分在于厚度，顶板厚度是水箱最薄的。
一般为1.0mm4、人孔、扶梯、透气孔人孔是进入水箱内部检修观察孔。
一般预留在水箱进水口附近，规格为800mm*800mm的圆形孔径，上面安装有人孔盖。
扶梯的作用用于维修人员检查维修水箱顶部和内部，扶梯高度根据水箱高度来决定，比水箱高出200mm，其宽度为300mm，每一个间隔不得超过350mm。
透气孔是防止水箱内部气压膨胀，内部空气流通的作用。
注：透气孔，外部口必须安装防虫网。
防止水源被虫鼠污染。
5.拉筋水箱内部主要结构。
起到支撑和稳固水箱的作用。
拉筋又分为主拉、斜拉、立柱三大类。
一般型号分为4*4、4*1、3*2或槽钢式3*2*2、3*1*1几种。
主拉：主拉主要作用是防止水箱变形，一般采用较厚材料4*4规格。
其间距一般为1000mm一条，大型水箱特别是高度超过3米以上的。
其间距应该为500mm一条，确保其拉力，不让水箱因水箱压力过大导致变形。
斜拉：斜拉主要的作用在于分担主拉筋的拉力，进一步对水箱板进行稳固，切成500mm 的长度，连接在水箱与主拉之间。
常规尺寸为4*1厚度一般以靠近顶部的侧板厚度为基准。
立柱：主要的作用是支撑作用，防止顶板蹋陷，变形。
一般采用4*4的规格，厚度以顶部板厚为基准。
6.法兰片、丝口法兰片采用水箱同级别的304材质。
用于水箱的进出水与管道的连接。
丝口作用与法兰片相同，还用于安装浮球，液位计等。
水箱开孔分为进水、出水、排污、溢流四种主要孔径，其他按客户要求进行定孔。

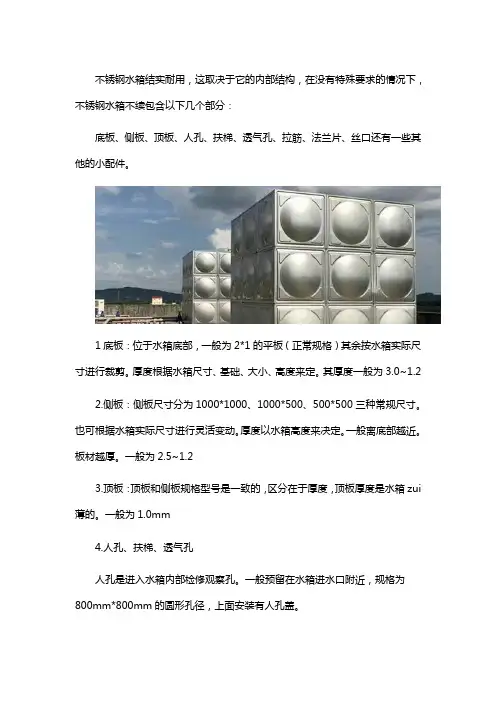

不锈钢水箱的结构
不锈钢水箱结实耐用，这取决于它的内部结构，在没有特殊要求的情况下，不锈钢水箱不续包含以下几个部分：底板、侧板、顶板、人孔、扶梯、透气孔、拉筋、法兰片、丝口还有一些其他的小配件。
1底板：位于水箱底部，一般为2*1的平板（正常规格）其余按水箱实际尺寸进行裁剪。
厚度根据水箱尺寸、基础、大小、高度来定。
其厚度一般为3.0~1.22.侧板：侧板尺寸分为1000*1000、1000*500、500*500三种常规尺寸。
也可根据水箱实际尺寸进行灵活变动。
厚度以水箱高度来决定。
一般离底部越近。
板材越厚。
一般为2.5~1.23.顶板：顶板和侧板规格型号是一致的，区分在于厚度，顶板厚度是水箱zui 薄的。
一般为1.0mm4.人孔、扶梯、透气孔人孔是进入水箱内部检修观察孔。
一般预留在水箱进水口附近，规格为800mm*800mm的圆形孔径，上面安装有人孔盖。
扶梯的作用用于维修人员检查维修水箱顶部和内部，扶梯高度根据水箱高度来决定，比水箱高出200mm，其宽度为300mm，每一个间隔不得超过350mm。
透气孔是防止水箱内部气压膨胀，内部空气流通的作用。
注：透气孔，外部口必须安装防虫网。
防止水源被虫鼠污染。
5.拉筋水箱内部主要结构。
起到支撑和稳固水箱的作用。
拉筋又分为主拉、斜拉、立柱三大类。
一般型号分为4*4、4*1、3*2或槽钢式3*2*2、3*1*1几种主拉：主拉主要作用是防止水箱变形，一般采用较厚材料4*4规格。
其间距一般为1000mm一条，大型水箱特别是高度超过3米以上的。
其间距应该为500mm一条，确保其拉力，不让水箱因水箱压力过大导致变形。
斜拉：斜拉主要的作用在于分担主拉筋的拉力，进一步对水箱板进行稳固，切成500mm的长度，连接在水箱与主拉之间。
常规尺寸为4*1厚度一般以靠近顶部的侧板厚度为基准。
立柱：主要的作用是支撑作用，防止顶板蹋陷，变形。
一般采用4*4的规格，厚度以顶部板厚为基准。
6.法兰片、丝口法兰片采用水箱同级别的304材质。
