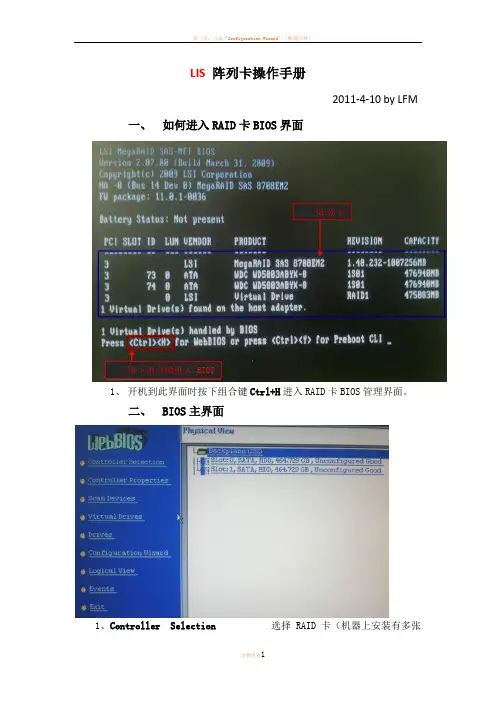

LIS阵列卡操作手册
2011-4-10 by LFM 一、如何进入RAID卡BIOS界面
阵列卡信息
按下组合键进入BIOS界面
1、开机到此界面时按下组合键Ctrl+H进入RAID卡BIOS管理界面。
二、BIOS主界面
1、Controller Selection 选择RAID卡(机器上安装有多张RAID卡时)
2、Controller Properties RAID卡属性设置
3、Scan Devices 刷新硬盘设备,
4、Virtual Drives 虚拟磁盘管理,设置阵列引导顺序-选择
要引导的阵列-选择-set boot drive〔currnet=0〕后点GO
5、Drives 物理硬盘管理
6、Configuration Wizard 创建阵列配置(配置向导)
7、Logical View/Physical View查看逻辑/物理磁盘(点击切换)
8、Events 事件日志
9、Exit 退出
三、创建阵列
1、查看物理硬盘在界面右面可看到可用于做RAID的硬盘
○1Slot:0——为硬盘的物理位置,在0号端口。
○2Unconfigured Good——好的,未配置的硬盘。
2、点击“Configuration Wizard”进入创建阵列配置,如图:
1
2
○1Clear Configuration 清除所有的阵列配置信息
○2New Configuration 新建RAID配置(会清除所有的数据,一般
只在新机器第一次做阵列时选择) ○3Add Configuration 曾加RAID配置
3、一般选择Add Configuration,按Nex t进入下一步:
1
2 ○1Manual Configuration 手动配置
○2Automatic Configuration 自动配置
3、选Manual Configuration手动配置进入下一步:
1
2
○1在左边“Drives”框中选择要做RAID的磁盘,按住Ctrl键可一次同时几个。
○2选择完硬盘后点击“Add To Array”将选择好的硬盘添加到右边的“Drive Groups”磁盘组框中,如图:
4、 点击“Accept DG ”同意配置信息进入到下一步:
5、 点击“Add to SPAN ”进入到下一步的阵列配置信息,如图:
Drive Groups 里已有硬盘成员
添加到硬盘组后状态变为Online
1
2
1
2
选择RAID级别
选择条带大小
选择读策略
选择写策略
Cache开关
点击此输入框使其背景色为蓝色时才
能输入RAID容量大小,否则会失败
2
1
6、设置好RAID的配置信息后点击“Accept”,进入下一步
提示:是否确认要选择“Always Write Back”当前写策略模式,选择YES继续
提示要保存这个配置吗?YES继续
提示:是否要初始化,新的虚拟磁盘中(新建的RAID)所有的数据都将丢失。
YES——初始化(数据将清空)NO——不初始化
7、这时阵列就做好了,做好阵列会自动进入虚拟磁盘管理界面
阵列状态○1Fast Initialize 快速初始化
○2Slow Initialize慢速初始化
○3Check Consistency检查数据一致性
○4Properties阵列属性设置
○5Set Boot Drive设置启动磁盘驱动器(当做了两组以上阵列时)○6Home 回到主界面
8、点击Home在主界面查看阵列状态
四、如何创建热备盘
在主界面点击Physical View 查看物理硬盘,单击选择要做热备盘的硬盘。
选择的硬盘状态要为Unconfigured Good 。
进入界面如图:
1、创建全局热备盘。
勾选Make Global HSP ,点击GO 完成创建。
2、创建专用热备盘。
勾选Make Dedicated HSP ,选择指定的虚拟磁盘,点击GO 完成创建。
创建热备盘后当有硬盘从阵列掉出,热备盘会自动Rebiuld 。
RAID 状态Optimal
硬盘状态Online
RAID 成员端口
1 2
完成
选择指定RAID
2
五、删除阵列
在BIOS 主界面点击“Virtual Drives ”进入虚拟磁盘管理界面
1、 选择要删除的阵列(若有多组阵列,要看清楚选择的阵列,避免造成误删)
2、 在Operations 框里选择Del
3、 点击GO 完成删除
六、故障处理
1.1:进入RAID 卡BIOS 管理界面,查看阵列状态
1
2
3
点击查看
阵列降级状态Degraded
3号硬盘状态Offline
1.2:3号硬盘掉出阵列,此时更换一块新的相同的硬盘(同品牌、同容量、同批号)上去,阵列卡会自动重建阵列。
若是创建了热备盘也会自动Rebuild。
Rebuild中,双击
查看进度
1.3:双击硬盘查看后台Rebuild进度
点击Abort可强行终止Rebuild进程。
2.1、若是人为误拔出硬盘,会掉出阵列。
再插回去时,因为硬盘里有旧阵列信息,阵列卡会当是不可操作的Bad硬盘,不会自动Rebuild。
点击Logical View ,查看虚拟磁盘。
状态仍然显示Missing 丢失,虚拟磁盘阵列识别不到插回去的硬盘。
2.2、点击Physical View ,查看物理磁盘状态
在物理磁盘中可查找到插回去的硬盘,但状态为FOREIGN ,意为外来的磁盘,有阵列
信息,不可配置,需先清除原来的阵列信息。
Unconfigured Bad 未配置的,坏的硬盘。
硬盘状态:
Unconfigured :未配置的
Good : 好的,意为可操作的 Bad :坏的,意为不可操作的
FOREIGN : 有外来的阵列信息,要清除掉原来的阵列信息才能配置
状态仍为Missing
硬盘被标记为FOREIGN,意为外来的,有阵列信息,不可用 状态为Unconfigured Bad ,未配置的,坏的硬盘
2.3、此时要先将插回去的硬盘设置为Unconfigured Good的状态。
双击这个硬盘进行设置。
1 2
勾选Make Unconf Good,点击GO完成,回到主界面查看
刷新
硬盘
状态为FOREIGN 状态为Unconfigured
Good
2.4、此时硬盘状态为Good,可识别到进行操作了,点击Scan Devices刷新一下
硬盘。
1 2
提示硬盘上有外来的阵列配置信息,是否要加入到本地的阵列中?
○1点击Preview预览,让硬盘加入到阵列中
提示将加入到的阵列提示加入后会自动REBUILD
点击Import,将原来有外来阵列信息的硬盘加入到本地阵列中,并自动Rebuild。
○2点击Clear,将清除硬盘上原有的阵列信息
提示以前的阵列信息将被清除,是否继续。
YES继续
状态为Unconfigured
Good
清除后硬盘状态为Unconfigured Good,可进行配置,做热备盘会自动Rebuild降级的阵
列。
七、阵列卡属性设置
在主界面中点击Controller Properties进入
此界面为阵列卡的信息,Next进入设置界面
1、设置故障报警。
Alarm Control设置:Disabled——关闭报警。
Enabled——开启报警
2、设置故障停止。
StopOnError设置:Disabled——有错误时跳过,忽略错误进入操作系统
Enabled——有错误时开机停止,不进入操作系统,确保
数据安全
八磁盘强制上线
选择对应磁盘
选择make online后点GO 九阵列扩容
选择
选择migration with addition
选择磁盘后点GO
点YES
十设置阵列引导顺序
Virtual Drives虚拟磁盘管理
设置阵列引导顺序-选择要引导的阵列选择-set boot drive〔currnet=0〕
点GO。
