Max7219驱动led时钟代码(包含初始化
Arduino驱动MAX7219四位数码管显示时间
Arduino驱动MAX7219四位数码管显示时间Arduino驱动MAX7219四位数码管显示时间默认使用Pin 2为MOSI（数据发送）引脚，Pin 3为CS（片选）引脚，Pin 4为SCLK（时钟）引脚，如有需要请修改代码前三行的define。
#define MO 2#define CS 3#define CLK 4static int time_h = 21, time_m =25, time_s = 30; //此刻时间：时，分，秒int alarm_clock_h = 8, alarm_clock_m = 00; //闹钟时间unsigned long time = 0;unsigned char buffer_led[5] = { 0x00,};//缓存void SPI_init(void) //初始化SPI引脚{pinMode(CLK, OUTPUT);pinMode(MO, OUTPUT);pinMode(CS, OUTPUT);digitalWrite(CS, HIGH);digitalWrite(CLK, LOW);digitalWrite(MO, HIGH);}void SPI_send(unsigned char reg, unsigned char data) //spi 单向16位数据发送{int x;/*Serial.print("reg = ");Serial.print(reg, HEX);Serial.print(" data = ");Serial.println(data, HEX);*/digitalWrite(CS, LOW);for (x = 0; x < 8; x++){digitalWrite(MO, 0x80 & (reg << x)); //高位在前digitalWrite(CLK, HIGH);digitalWrite(CLK, LOW);}for (x = 0; x < 8; x++){digitalWrite(MO, 0x80 & (data << x)); //高位在前digitalWrite(CLK, HIGH);digitalWrite(CLK, LOW);}digitalWrite(CS, HIGH);}void lcd_init(void)//初始化Max7219配置{SPI_send(0x0b, 0x07); //scan-limitSPI_send(0x09, 0xff); //decode mode allSPI_send(0x0c, 0x01); //shutdown offSPI_send(0x0f, 0x00); //off display testSPI_send(0x0a, 0x04); //intensitydelay(100);}void clear(void)//清除显示{for (int i = 1; i <= 8; i++){SPI_send(i, 0x0F);}}void led_display(void)//显示时间{char cache = 0x00;if ((time_h / 10) == 0)buffer_led[0] = 0x00;else buffer_led[0] = time_h / 10;buffer_led[1] = time_h % 10 | 0x01;buffer_led[2] = time_m / 10;buffer_led[3] = time_m % 10;SPI_send(8, buffer_led[0]);SPI_send(7, buffer_led[1]);SPI_send(6, 0x0a);SPI_send(5, buffer_led[2]);SPI_send(4, buffer_led[3]);SPI_send(3, 0x0a);SPI_send(2, time_s / 10);SPI_send(1, time_s % 10);}void get_time()//获取时间并更新显示{static char ss = 1;static unsigned long time_cc = 0;if ((millis() - time_cc) > 1000 | millis() < 150)//秒{if (millis() <= 200) //若系统计时器溢出时时间，time_cc重计{time_cc = millis();time_s ++;delay(150);}else if (millis() > 200)//秒{time_s += (millis() - time_cc) / 1000;// time_cc = millis()-990; //时间快进time_cc = millis();buffer_led[4] = (0x01 & ss) << 5;ss = ~ss;}if (time_s > 59) //分{if (time_s - 60 > 1)//如果有延时间隔导致秒钟大于60秒，进行分钟缺失补偿 {time_m += time_s / 60;if (time_s % 60 == 0)time_m--;time_s = time_s - (time_s / 60) * 60;}else time_s = 0;time_m++;buffer_led[4] = 0x80;if (time_m > 59)//时{time_h++;time_m = (time_m - 60);buffer_led[4] = 0xf0;}if (time_h > 23){time_h = 0;time_s += 5; //时间误差补偿}}// Serial.print("millis="); // Serial.print(time_cc);// Serial.print(" time="); // Serial.print(time_h);// Serial.print(":");// Serial.print(time_m);// Serial.print(":");// Serial.println(time_s); led_display();//刷新数码管显示}}void setup(){Serial.begin(9600);SPI_init();lcd_init();clear();}void loop(){get_time();}。
点阵屏驱动程序(MAX7219)
Write_Max7219_byte(0);
Write_Max7219_byte(0);
Max7219_pinCS=1;
Write_Max7219(0,0); //清除缓冲区数据，消除显示误差
}
}
void Display_4(uchar dat)
{
uchar i;
{0x00,0x70,0x88,0x80,0x80,0x80,0x88,0x70},//C16
};
//--------------------------------------------
//功能：向MAX7219(U3)写入字节
//入口参数：DATA
//出口参数：无
//说明：
void Write_Max7219_byte(uchar DATA)
Write_Max7219_byte(0);
Write_Max7219_byte(0);
Write_Max7219_byte(0);
Write_Max7219_byte(0);
Write_Max7219_byte(0);
Max7219_pinCS=1;
Write_Max7219(0,0); //清除缓冲区数据，消除显示误差
Write_Max7219(7,0);//清除缓冲区数据，消除显示误差
Write_Max7219(8,0);//清除缓冲区数据，消除显示误差
}
/***************************************************/
void Display_1(uchar dat)
{
Write_Max7219_byte(0);
串行LED显示驱动器MAX7219及其应用
串行L ED显示驱动器M AX7219及其应用胡奕明(空军工程大学工程学院研究生大队 西安 710038)摘 要 阐述了新型显示驱动芯片M A X7219的基本工作原理和软件设计方法。
该芯片功能强大、编程简单、控显可靠,可广泛用于工业控制器等方面的数码显示驱动。
关键词 显示驱动器 串行发送 M A X72191 概 述M A X7219是美国M A X I M公司生产的串行输入 输出共阴极显示驱动器。
该芯片可直接驱动最多8位7段数字L ED显示器,或64个L ED和条形图显示器。
它与微处理器的接口非常简单,仅用3个引脚与微处理器相应端连接即可实现最高10M H z 串行接口。
M A X7219的位选方式独具特色,它允许用户选择多种译码方式译码选位,而且,每个显示位都能个别寻址和刷新,而不需要重写其他的显示位,这使得软件编程十分简单且灵活。
另外,它具有数字和模拟亮度控制以及与M O TOROLA SP I, Q SP I及M A T I ONAL M I CROW I R E串行口相兼容等特点。
2 引脚说明该芯片采用24脚D IP和SO封装,工作电压410～515V,最大功耗111W。
引脚说明见表1。
3 基本工作原理及使用方法M A X7219与8031单片机连接采用三线串行接口,典型应用电路如图1。
对于M A X7219,串行数据是以16位数据包的形式从D in脚串行输入,在CL K的每一个上升沿一位一位地送入芯片内部16位移位寄存器,而不管L out脚的状态如何。
L oad脚必须在第16个CL K上升沿出现的同时或之后,但在下一个CL K上升沿之前变为高电平,否则移入的数据将丢失。
表1 引脚说明引脚号名称功能说明1D in串行数据输入端。
在CL K的上升沿数据被锁入芯片内部16位移位寄存器2,3,5～8,10,11D IG0～D IG78位L ED位选线,从共阴极L ED中吸入电流4,9GND地线(两个GND必须接在一起)12L oad锁入输入的数据。
MAX7219中文资料-附有程序
MAX7219是MAXIM公司生产的串行输入/输出共阴极数码管显示驱动芯片，一片MAX7219可驱动8个7段（包括小数点共8段）数字LED、LED条线图形显示器、或64个分立的LED发光二级管。
该芯片具有10MHz传输率的三线串行接口可与任何微处理器相连，只需一个外接电阻即可设置所有LED的段电流。
它的操作很简单，MCU只需通过模拟SPI三线接口就可以将相关的指令写入MAX721 9的内部指令和数据寄存器，同时它还允许用户选择多种译码方式和译码位。
此外它还支持多片7219串联方式，这样MCU就可以通过3根线（即串行数据线、串行时钟线和芯片选通线）控制更多的数码管显示。
MAX7219的外部引脚分配如图1所示及内部结构如图2所示。
图1 MAX7219的外部引脚分配图2 MAX7219的内部引脚分配各引脚的功能为：DIN：串行数据输入端DOUT：串行数据输出端，用于级连扩展LOAD：装载数据输入CLK：串行时钟输入DIG0~DIG7：8位LED位选线，从共阴极LED中吸入电流SEG A~SEG G DP 7段驱动和小数点驱动ISET：通过一个10k电阻和Vcc相连，设置段电流MAX7219有下列几组寄存器：（如图3）MAX7219内部的寄存器如图3，主要有：译码控制寄存器、亮度控制寄存器、扫描界限寄存器、关断模式寄存器、测试控制寄存器。
编程时只有正确操作这些寄存器，MAX7219才可工作。
图 3 MAX7219内部的相关寄存器分别介绍如下：（１）译码控制寄存器（X9H）如图4所示，MAX7219有两种译码方式：B译码方式和不译码方式。
当选择不译码时，8个数据为分别一一对应7个段和小数点位；B译码方式是BCD译码，直接送数据就可以显示。
实际应用中可以按位设置选择B译码或是不译码方式。
图4 MAX7219的译码控制寄存器（２）扫描界限寄存器（XBH）如图5所示，此寄存器用于设置显示的LED的个数（1~8），比如当设置为0xX4时，LED 0~5显示。

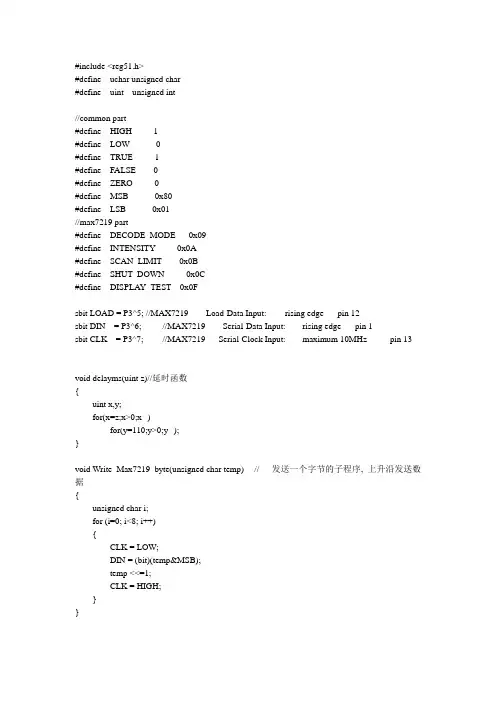

51单片机程序 MAX7219
#define LSB 0x01
//max7219 part
#define DECODE_MODE 0x09
#define INTENSITY 0x0A
#define SCAN_LIMIT 0x0B
#define SHUT_DOWN 0x0C
#define DISPLAY_TEST 0x0F
{
LOAD = LOW;
Write_Max7219_byte(address);
Write_Max7219_byte(dat);
LOAD = HIGH;
}
void Init_Max7219(void) //初始化max7219子函数设置工作寄存器需要查看芯片手册
{
Write_Max7219(SHUT_DOWN,0x01); //Normal Operation XXXXXXX1 Shutdown Mode XXXXXXXX0
Write_Max7219(SCAN_LIMIT,0x07); //SCAN LIMIT 0~7 0xX0~0xX7
Write_Max7219(INTENSITY,0x0f); //Set Intensity 0xX0~0xXf强度调节
}
void main(void)//显示1~8数字
{
unsigned char i;
void delayms(uint z)//延时函数
{
uint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y-Fra bibliotek);}
void Write_Max7219_byte(unsigned char temp)//发送一个字节的子程序,上升沿发送数据
MAX7219基本驱动程序
MAX7219基本驱动程序2015.07.26Q群：沈阳理工大学电子爱好者Note：仅仅是基本驱动程序，那你可以根据自己的需要去修改本程序验证单片机型号：STC15W系列单片机编译软件：Keil3编程语言：C程序组成文件：STC15W.H MAX7219.H MAX7219.CSTC15W.H:把宏晶STC官网烧录软件的15系列头文件更名为STC15WMAX7219.H：/***************************************************文件名称：MAX7219.H功能：MAX7219的驱动四位数码管的函数修改时间：2015.06.28***************************************************/#ifndef_MAX7219_H_#define_MAX7219_H_#include"STC15W.H"#include"intrins.h"//这里的有关单片机的头文件用户可以改成自己的名字#define MAX7219_DIN P10//数据输入，CLK上升沿时数据读入#define MAX7219_CLK P11//时钟信号输入端#define MAX7219_LOAD P12//锁定最近的16位数据为有效数据并载入//用户可以根据自己的需求改变引脚//一条指令的传输：LOAD低-数据-CLK上升沿-数据-CLK上升沿。
LOAD上升沿数据载入#define LOW0#define HIGH1/**************/static void MAX7219_WOnebyte(unsigned char x,unsigned char y); //向MAX7219的X地址写入参数Yvoid MAX7219_Init(unsigned char seg_limit);//MAX7219功能初始化void MAX7219_WData(unsigned long seg_data);//向MAX7219写入需要显示的数据#endifMAX7219.H：/***************************************************文件名称：MAX7219.C功能：MAX7219的驱动四位数码管的函数修改时间：2015.06.28***************************************************/#include"MAX7219.H"unsigned char max7219_segnum=0;//这个参数用来表示当前数码管一共显示几位（1~8）enum MAX7219_ADD{MAX7219_ADD_Nop=0x50,MAX7219_ADD_Digit0,MAX7219_ADD_Digit1,MAX7219_ADD_Digit2,MAX7219_ADD_Digit3,MAX7219_ADD_Digit4,MAX7219_ADD_Digit5,MAX7219_ADD_Digit6,MAX7219_ADD_Digit7,MAX7219_ADD_Mode,MAX7219_ADD_Intensity,MAX7219_ADD_ScanLimit,MAX7219_ADD_ShutDown,MAX7219_ADD_Nouse1,MAX7219_ADD_Nouse2,MAX7219_ADD_DisplayTest,};//这个枚举类型MAX7219_ADD表示MAX7219的寄存器地址/***************************************************函数名称：MAX7219_WOnebyte功能：向MAX7219的X地址写入参数Y输入：X:地址Y:数据输出：无作用范围：局部MAX7219.C***************************************************/ static void MAX7219_WOnebyte(unsigned char x,unsigned char y) {unsigned char i,z=0;for(i=0;i<8;i++){z=(x<<i);if(z&0x80)MAX7219_DIN=HIGH;else MAX7219_DIN=LOW;_nop_();_nop_();MAX7219_CLK=HIGH;_nop_();_nop_();MAX7219_CLK=LOW;}for(i=0;i<8;i++){z=(y<<i);if(z&0x80)MAX7219_DIN=HIGH;else MAX7219_DIN=LOW;_nop_();_nop_();MAX7219_CLK=HIGH;_nop_();_nop_();MAX7219_CLK=LOW;}_nop_();_nop_();MAX7219_LOAD=HIGH;_nop_();_nop_();MAX7219_LOAD=LOW;}/***************************************************函数名称：MAX7219_Init功能：MAX7219功能初始化输入：seg_limit表示显示数码管的位数输出：无作用范围：全局***************************************************/ void MAX7219_Init(unsigned char seg_limit){max7219_segnum=seg_limit;//将设置的显示数码管个数保存MAX7219_LOAD=LOW;_nop_();_nop_();MAX7219_LOAD=HIGH;_nop_();_nop_();MAX7219_LOAD=LOW;MAX7219_WOnebyte(MAX7219_ADD_Mode,0xFF);//MAX7219为译码模式MAX7219_WOnebyte(MAX7219_ADD_Intensity,0x02);//MAX7219的显示亮度为最亮MAX7219_WOnebyte(MAX7219_ADD_ScanLimit,seg_limit);//MAX7219的显示4个数码光（0,1,2,3）MAX7219_WOnebyte(MAX7219_ADD_DisplayTest,0X00);//MAX7219正常工作模式，非测试MAX7219_WOnebyte(MAX7219_ADD_ShutDown,0X01);//MAX7219正常工作模式，非掉电MAX7219_DIN=LOW;MAX7219_CLK=LOW;MAX7219_LOAD=LOW;}/***************************************************函数名称：MAX7219_WData功能：向MAX7219写入需要显示的数据输入：seg_data表示数码管将要显示的数据输出：无作用范围：全局***************************************************/ void MAX7219_WData(unsigned long seg_data){unsigned char x0,x1,x2,x3,x4,x5,x6,x7,a=max7219_segnum;if(seg_data<99999999){x7=(seg_data/10000000);x6=(seg_data/1000000)%10;x5=(seg_data/100000)%10;x4=(seg_data/10000)%10;x3=(seg_data/1000)%10;x2=(seg_data/100)%10;x1=(seg_data/10)%10;x0=(seg_data%10);//将要显示的数据分位MAX7219_WOnebyte(MAX7219_ADD_Digit0,x0);if(a){MAX7219_WOnebyte(MAX7219_ADD_Digit1,x1);a--;}if(a){MAX7219_WOnebyte(MAX7219_ADD_Digit2,x2);a--;}if(a){MAX7219_WOnebyte(MAX7219_ADD_Digit3,x3);a--;}if(a){MAX7219_WOnebyte(MAX7219_ADD_Digit4,x4);a--;}if(a){MAX7219_WOnebyte(MAX7219_ADD_Digit5,x5);a--;}if(a){MAX7219_WOnebyte(MAX7219_ADD_Digit6,x6);a--;}if(a){MAX7219_WOnebyte(MAX7219_ADD_Digit7,x7);}}}验证电路：以上程序本人亲测可用，原版！！更多资讯请加入扣扣群：沈阳理工大学电子爱好者。
max7219驱动程序。doc
MAX7219驱动程序2007-04-27 10:21/***************************************************************** * 常用符号定义******************************************************************/#define uchar unsigned char/****************************************************************** * 定义MAX7219寄存器*******************************************************************/ #define REG_NO_OP 0x00 // 定义空操作 register #define DIG_1 0x01 // 定义数码管1 register #define DIG_2 0x02 // 定义数码管2 register #define DIG_3 0x03 // 定义数码管3 register #define DIG_4 0x04 // 定义数码管4 register #define DIG_5 0x05 // 定义数码管5 register #define DIG_6 0x06 // 定义数码管6 register #define DIG_7 0x07 // 定义数码管7 register#define DIG_8 0x08 // 定义数码管8 register #define REG_DECODE 0x09 // 定义解码控制 register #define REG_INTENSITY 0x0a // 定义显示亮度register #define REG_SCAN_LIMIT 0x0b // 定义扫描限制 register #define REG_SHUTDOWN 0x0c // 定义"shutdown"模式 register #defineREG_DISPLAY_TEST 0x0f // 定义"display test"模式 register #define INTENSITY_MIN 0x00 // 定义最低显示亮度 #define INTENSITY_MAX 0x0f // 定义最高显示亮度/******************************************************************** * * 定义硬件引脚连接********************************************************************* */ #define DATA P2^3; //定义P3_5连接MAX7219 DATA引脚 #define CLK P2^5; //定义P3_4连接MAX7219 CLK 引脚 #define CS P2^4; //定义P3_3连接MAX7219 CS 引脚(实际按7221设)/******************************************************************** *** * 共阴极七段数码管显示对应段查询表（数字0-9分别对应code_table[0]-[9]）********************************************************************* **/ uchar code code_table[10]={0x7e,0x30,0x6d,0x79,0x33,0x5b,0x5f,0x70,0x7f,0x7b}; /*采用数组*//******************************************************************** *** * MAX7219_SendByte() * * 描述: 向MAX7219传送一字节数据 * Arguments : dataout = data to send * Returns : none********************************************************************* ****/ void MAX7219_SendByte (uchar dataout) { char i; for (i=8; i>0; i--) { uchar mask = 1 << (i - 1); // 设置掩码 CLK=0; // CLK 置低 if (dataout & mask) // 判断并输出一位 DATA=1; // 输出"1" else // 或 DATA=0; // "0" CLK=1; // CLK 置高 } }/******************************************************************** *** * MAX7219_Write() * * 描述: 向 MAX7219 写命令 * Arguments :reg_number = register to write to * dataout = data to write to MAX7219* Returns : none********************************************************************* ****** */ void MAX7219_Write (uchar reg_number, uchar dataout) { CS=0; // CS置低选通 MAX7219 MAX7219_SendByte(reg_number); // 写 register number 到 MAX7219 MAX7219_SendByte(dataout); // 写 data 到 MAX7219 CS=1; // 利用CS上升沿锁存以上移位进输入的16位数据 }/******************************************************************** ****** * MAX7219_DisplayChar() * * 描述: 使某一位显示一个数字 * Arguments : digit = digit number (0-7) * character = character to display (0-9, A-Z) * Returns : none********************************************************************* *****/ void MAX7219_DisplayChar (char digit, char character){ MAX7219_Write(digit, character); }/******************************************************************** ****** * MAX7219_Clear() * * 描述: 清除所有位的显示 * Arguments : none * Returns : none********************************************************************* ******/ void MAX7219_Clear (void) { uchar i; for (i=0; i < 8; i++) MAX7219_Write(i, 0x00); // 清除所有位的显示 }/******************************************************************** ****** * MAX7219_SetBrightness() * * 描述: 设置数码管显示亮度 * Arguments : brightness (0-15) * Returns : none********************************************************************* ******/ void MAX7219_SetBrightness (char brightness) { brightness &= 0x0f; // 屏蔽高位字节 MAX7219_Write(REG_INTENSITY, brightness); // 设置数码管显示亮度 }/******************************************************************** ****** * MAX7219_DisplayTestStart() * * 描述: 进入 test 模式 * Arguments : none * Returns : none********************************************************************* ******/ void MAX7219_DisplayTestStart (void){ MAX7219_Write(REG_DISPLAY_TEST, 1); // 置 MAX7219 为 test 模式 }/******************************************************************** ****** * MAX7219_DisplayTestStop() * * 描述: 退出 test 模式 * Arguments : none * Returns : none********************************************************************* ******/ void MAX7219_DisplayTestStop (void){ MAX7219_Write(REG_DISPLAY_TEST, 0); // 置 MAX7219 为正常显示模式 } /******************************************************************** ****** * MAX7219_ShutdownStart() * * 描述: 进入 shutdown 模式 * Arguments : none * Returns : none********************************************************************* ******/ void MAX7219_ShutdownStart (void) { MAX7219_Write(REG_SHUTDOWN, 0); // 置 MAX7219 为 shutdown 模式 }/******************************************************************** ****** * MAX7219_ShutdownStop() * * 描述: 退出 shutdown 模式 * Arguments : none * Returns : none********************************************************************* ******/ void MAX7219_ShutdownStop (void) { MAX7219_Write(REG_SHUTDOWN, 1); // 置 MAX7219 为正常显示模式 }/******************************************************************** ****** * MAX7219_Init() * * Des cription: MAX7219初始化模块; 应该先于其他MAX7219函数而被调用 * Arguments : none * Returns : none********************************************************************* ******/ void MAX7219_Init (void) { DATA=1; // 置DATA为1 CLK=1; // 置CLK 为1 CS=1; // 置CS 为1 MAX7219_Write(REG_SCAN_LIMIT, 7); // 设置为全显示 MAX7219_Write(REG_DECODE, 0x00); // 所有位设置为非解码方式MAX7219_ShutdownStop(); // 置 MAX7219 为正常显示模式 (非shutdown模式) MAX7219_DisplayTestStop(); // 置 MAX7219 为正常显示模式 (非test模式) MAX7219_Clear(); // 清除所有位的显示MAX7219_SetBrightness(INTENSITY_MAX); // 置最大亮度 }。
单片机时钟设计MAX7219驱动数码管
单片机时钟设计MAX7219驱动数码管#include#define uchar unsigned char#define uint unsigned intsbit DIN=P0^1; //"显示串行数据输入端"sbit LOAD=P0^2; //"显示数据锁存端"sbit CLK=P0^3; //"显示时钟输入端"#define DecodeMode 0x09 //"译码模式"#define Intensity 0x0a //"亮度"#define ScanLimit 0x0b //"扫描界限"#define ShutDown 0x0c //"掉电模式"#define DisplayTest 0x0f //"显示测试"uchar code seg_data[]={0x7E,0x30,0x6D,0x79,0x33,0x5B,0x5F,0x70,0x7F,0x7B}; //"0,1,2,3,4,5,6,7,8,9" uchar disp_buf[5];uchar code bit_tab[]={0x01,0x02,0x03,0x04};uchar hour=12,min=0,sec=0,count=0;bit flag;void delay (uint a) //" 毫秒延时函数"{uint i;while( --a != 0){for(i = 0; i < 110; i++);}}void write_max7219_byte(uchar temp){uchar i;for(i=0;i<8;i++){CLK=0;DIN=(bit)(temp&0x80);temp<<=1;CLK=1;}}void write_max7219(uchar address,uint dat){LOAD=0;write_max7219_byte(address);write_max7219_byte(dat);LOAD=1;}void Init_max7219 (void){write_max7219(ScanLimit,0x07); //*"设置扫描界限"*/write_max7219(DecodeMode,0xff); //*"设置译码模式"*/ write_max7219(Intensity,0x04); //*"设置亮度"*/write_max7219(ShutDown,0x01); //*"设置电源工作模式"*/ write_max7219(DisplayTest,0x01);delay(5);write_max7219(DisplayTest,0x00);}void conv(uchar in1,in2){disp_buf[0]=in1/10;disp_buf[1]=in1%10;disp_buf[2]=in2/10;if(flag==0)disp_buf[3]=(in2%10)|0x80;elsedisp_buf[3]=in2%10;}void display( ){write_max7219(bit_tab[0],disp_buf[0]); write_max7219(bit_tab[1],disp_buf[1]); write_max7219(bit_tab[2],disp_buf[2]); write_max7219(bit_tab[3],disp_buf[3]); }void init(){TMOD=0x01;TH0=(65536-50000)/256;TL0=(65536-50000)%256;EA=1;ET0=1;TR0=1;}void timer0() interrupt 1{TH0=(65536-50000)/256;TL0=(65536-50000)%256;count++;if(count==20){count=0;flag=~flag;sec++;if(sec==60) {sec=0;min++;if(min==60) {min=0;hour++;if(hour==24) {hour=0;min=0;sec=0;}}}}}void main() {init();Init_max7219 ( ); while(1){conv(hour,min); display( );}}。
max7219数码管驱动程序库函数
函数说明：初始化MAX7219芯片，MAX7219芯片按照顺序级联，
测试模式显示寄存器没有配置，若希望配置，应在max7219.h中将MAX7219_TestModeDisp_EN预定义为1，
并注意配置测试模式显示的时间，
若时间太短，将较难看到显示效果。
输入参数：n-----初始化芯片个数（n>=1，注意：第1个为第0号芯片，显示函数中有具体描述；
for(i=0;i<8;i++);//短延时
MAX7219_LOAD=0;
for(i=0;i<n;i++)//初始化几个MAX7219芯片，做几次设置操作
MAX7219_WriteAddrData (0x09,MAX7219_InitStructure.DecodeMode);//设置译码模式
MAX7219_LOAD=1;//LOAD上升沿锁存数据
*/
//#define DecodeMode0x09 //译码模式寄存器
//#define Intensity0x0a //亮度寄存器
//#define ScanLimit0x0b //扫描位数寄存器
//#define ShutDown0x0c //关机模式寄存器
//#define DisplayTest0x0f //显示测试寄存器
sbit MAX7219_DIN= P0^3; //串行数据输入
sbit MAX7219_CLK= P0^4; //串行时钟
sbit MAX7219_LOAD= P0^5; //显示数据锁存控制
/*****************************************************************
max7221led驱动c语言程序详解
max7221led驱动c语言程序详解#include#define uint unsigned int#define uchar unsigned charsbit din=P2^0; //数据输入口sbit cs=P2^1; //写保护控制sbit sclk=P2^2; //时钟控制uint shu;uchar code table[]={0,1,2,3,4,5,6,7,8,9, //无小数点的0~90x80,0x81,0x82,0x83,0x84,0x85,0x86,0x89}; //有小数点的0~9 void delay(uint x){uint j;while(x--)for(j=110;j>0;j--);}void write(uchar address,uchar date){uchar i;cs=0; //允许数据输入for(i=0;i<8;i++){sclk=0;delay(0);address<<=1; //这个地方为什么从最高位开始转送看看maxim 公司的中文资料寄存器就明白了din=CY; //移位后的数据被存储到CY寄存器中sclk=1;delay(0); //上升沿将数据送入寄存器}for(i=0;i<8;i++)sclk=0;delay(0);date<<=1;din=CY;sclk=1;delay(0);}cs=1;}void display(){write(0x01,table[(shu/100)+10]); //第一位带小数点delay(5);write(0x02,table[shu%100/10]);delay(5);write(0x04,table[shu%10]);delay(5);write(0x00,0x00);}void init(){write(0x09,0xff); //编码模式为b（cd）码形式贮存write(0x0a,0x07); //数码管亮度控制write(0x0b,0x02); //扫描数码管的位数write(0x0c,0x01); //工作模式shu=210;}void main(){init();while(1)display(); }}。
单片机max7219时钟程序
/***************时钟采用定时中断方式，50MS一次******完整可用，硬件实验通过**********************/#include <reg51.H>#include "type.h"#include "max7219.h"#include "counter.h"/**************************************************************定时器0初始化***************************************************************/void Init_Timer0(void){TMOD=0x01;TH0=-(50000/256);TL0=-(50000%256);ET0=1;TR0=1;EA=1;Init_Max7219();}/***************************************************************定时器0中断函数****************************************************************/void Interrupt_Time0(void) interrupt 1{TH0=-(50000/256);TL0=-(50000%256);m++;}/**************************************************************延时函数***************************************************************/void Delay(uint16 k){uint16 data i,j;for(i=0;i<k;i++){for(j=0;j<121;j++);}}/**************************************************************按键扫描函数***************************************************************/uint8 Scan_Key(void){uint8 temp;P3=0x3f;temp=P3;if(temp!=0x3f){Delay(20);temp=P3;if(temp!=0x3f)return temp;}return 0x3f;}/****************************************************************主函数*****************************************************************/ void main(void){uint8 Key_Flag;Init_Timer0();while(1){Counter();Key_Flag=Scan_Key();switch(Key_Flag){case 0x3b:if(min++>59)min=0;Delay(300);Write_Max7219(DIG_6,min%10);Write_Max7219(DIG_5,min/10);break;case 0x37:if(hour++>23)hour=0;Delay(300);Write_Max7219(DIG_4,hour%10);Write_Max7219(DIG_3,hour/10);break;case 0x2f:if(week++>7)week=1 ;Delay(300);Write_Max7219(DIG_1,week%10);break;default: break;}}}Max7219.h:#ifndef _MAX7219_H_#define _MAX7219_H_/*********************************************************引脚位定义**********************************************************/sbit LOAD=P1^2; //MAX7219 Load-Data Input: rising edge pin 12 sbit DIN=P1^1; //MAX7219 Serial-Data Input: rising edge pin 1 sbit CLK=P1^0; //MAX7219/****************************************************MAX7219 宏定义*****************************************************/#define REG_NO_OP 0x00 // 定义空操作#define DIG_1 0x01 // 定义数码管1#define DIG_2 0x02 // 定义数码管2#define DIG_3 0x03 // 定义数码管3#define DIG_4 0x04 // 定义数码管4#define DIG_5 0x05 // 定义数码管5#define DIG_6 0x06 // 定义数码管6#define DIG_7 0x07 // 定义数码管7#define DIG_8 0x08 // 定义数码管8#define DECODE_MODE 0x09#define INTENSITY 0x0A#define SCAN_LIMIT 0x0B#define SHUT_DOWN 0x0C#define DISPLAY_TEST 0x0F/***********************************************************MAX7210函数声明************************************************************/void Write_Max7219_byte(unsigned char temp);//write max7219 a bytevoid Write_Max7219(unsigned char address,unsigned char dat);//write max7219 command and datavoid Init_Max7219(void);//Initize max7219/************************************************************MAX7219地址、数据写入函数子程序*************************************************************/void Write_Max7219_byte(unsigned char temp){uint8 i;for (i=0;i<8;i++){CLK=0;DIN=(bit)(temp&0x80);temp<<=1;CLK=1;}}/*************************************************************MAX7219地址、数据写入**************************************************************/void Write_Max7219(unsigned char address,unsigned char dat){LOAD=0;Write_Max7219_byte(address);Write_Max7219_byte(dat);LOAD=1;}/**************************************************************MAX7219初始化***************************************************************/void Init_Max7219(void){Write_Max7219(SHUT_DOWN, 0x01);Write_Max7219(DISPLAY_TEST, 0x00);Write_Max7219(DECODE_MODE, 0xff);Write_Max7219(SCAN_LIMIT, 0x07); //SCAN LIMIT 0~7 0xX0~0xX7 Write_Max7219(INTENSITY, 0x04);Write_Max7219(DIG_1,0x01);Write_Max7219(DIG_4,0x02);Write_Max7219(DIG_5,0x02);Write_Max7219(DIG_6,0x07);Write_Max7219(DIG_8,0x01);}#endif/*************************************counter.h:**************************************/#ifndef _COUNTER_H_#define _COUNTER_H_/***************************************************************计数、数码管赋值函数****************************************************************/ uint8 m,sec,min,hour,week=1;void Counter(void){if(m >= 20){m =0;sec++;Write_Max7219(DIG_8,sec%10);Write_Max7219(DIG_7,sec/10);}if(sec==60){sec=0;min++;Write_Max7219(DIG_6,min%10);Write_Max7219(DIG_5,min/10);if(min==60){min=0;hour++;Write_Max7219(DIG_4,hour%10);Write_Max7219(DIG_3,hour/10);if(hour==24){hour=0;week++;Write_Max7219(DIG_1,week%10);}}}if(week>7){week=1;}}#endiftype.h:#ifndef _TYPE_H_#define _TYPE_H_typedef unsigned char uint8; typedef unsigned int uint16; typedef unsigned long uint32; typedef char int8;typedef int int16;typedef long int32;#endif。
MAX7219共阴极LED驱动器程序
MAX7219共阴极 LED数码管显示驱动（一）、 MAX7219MAX7219是一种串入、并出的共阴极LED数码管显示驱动器，每片可驱动8 位 LED数码管显示，与单片机的接口只要 3 根线，内带BCD译码器，及显示测试、移位、锁存器等，输出电流达40mA，外头只要一只亮度调整电阻。
MAX7219引脚图1、引脚功能说明DIN：串行数据输入端，CLK的上涨沿时数据被载入内部16 位移位存放器中CLK：串行时钟输入端，最高工作频次可达10MHzLOAD：片选端，低电平接收DIN 端的数据，高电平常数据被所存DIG0~7： LED的位控制端A~DP：LED的端控制端DOUT：串行数据输出端，用于芯片的级联ISET：硬件亮度调整端，在该引脚与VCC之间跨接一个电阻，LED的亮度即可经过该电阻来调理，流过LED的段驱动均匀电流为流过此电阻电流的100 倍, 此电阻值范围为：10~80K 之间。
2、内部存放器说明A、译码方式选择存放器地点：09H赋值： FFH表示使用MAX7219内部的BCD译码器00H表示不使用MAX7219内部的 BCD译码器B、亮度调理存放器地点：0AH赋值：00H~0FH 可改变MAX7219所驱动的LED的亮度，其变化范围在1/32~31/32之间C、扫描位数设定存放器地点：0BH赋值： 00H所有位不显示01H~07H挨次对应于1~8 位及前方位所有显示（即需显示的位应为“1”）D、待机模式开关存放器地点：0CH赋值： 00H LED全灭01H LED正常显示E、显示器测试存放器地点： 0FH赋值： 00H LED为正常显示状态01H LED测试状态，即LED全亮F、8 位LED显示数据存放器地点： 01H~08H对这些存放器赋值（即需显示的内容），就会在对应的1~8 位LED数码管上显示出来3、使用注意事项因为电源中杂波或邻近的电磁等扰乱信号，使MAX7219在上电后不显示或乱显示；为了除去这类现象应在 MAX7219的 VCC端与地之间接一只104pf 的瓷片电容，在LOAD端于地之间接一只10K 的电阻。
MAX7219的应用
X X 大学XX UniversityXXXXXXXXX专业本科生设计报告学校徽标题目 MAX7219的应用专业 XXXXXXXXXXXXXXXXX 学生姓名年级班级指导教师职称2012 年 6 月 13 日摘要数字电压表（Digital Voltmeter）简称DVM，它是采用数字化测量技术，把连续的模拟量（直流输入电压）转换成不连续、离散的数字形式并加以显示的仪表.传统的指针式电压表功能单一、精度低，不能满足现代测量的需求，采用单片机的数字电压表，它的精度高、抗干扰能力强。
可扩展性强、集成方便，还可与PC进行实时通信。
目前，有各种单片A/D转换器构成的数字电压表，以被广泛用于电子及电工测量、工业自动化仪表、自动测试系统等智能测量领域，与此同时，也能把电量及非电量测量技术提高到崭新水平。
该系列产品是一种高精度的安装式仪表.本设计为简易直流数字电压表, A/D转换器部分采用普通元器件构成模拟部分，利用MCS-51单片机和MAX7219借助软件实现数字显示功能，采用AT89C51单片机编程实现直流电压表量程的自动转换。
关键词： AT89C51, A/D转换，MAX7219，电压测量目录摘要 (I)目录............................................................ I I 引言........................................................... I II 第一章设计要求. (1)第二章方案论证 (2)2.1 主控芯片 (2)2.2 显示部分 (2)第三章芯片简介 (3)3.1 MSC-51芯片简介 (3)3.1.1 MCS-51单片机内部结构： (3)3.1.2 MCS-51的引脚说明： (4)3.2 ADC0808简介 (6)3.2.1 ADC0808的内部逻辑结构 (6)3.2.2 ADCADC0808模数转换器的引脚功能 (7)3.2.3 ADC0808应用说明 (9)3.3 MAX7219简介 (9)3.3.1 MAX7219引脚功能 (9)3.3.2 MAX7219内部逻辑结构 (10)3.4 数码管简介 (11)第四章硬件设计 (13)4.1 电路基本组成部分 (13)4.2 系统设计总框图 (13)4.3 子系统电路原理图 (14)4.3.1 AD转换电路 (14)4.3.2 显示驱动电路 (14)4.3.3 单片机最小系统 (15)4.4 系统模拟电路图 (15)第五章软件设计 (17)第六章调试过程及测试结果 (19)6.1 测试条件与仪器 (19)6.2 测试结果及分析 (19)6.2.1 测试结果(数据) (19)6.2.2 测试分析与结论 (19)结果分析 (20)致谢 (21)参考文献 (22)附录 (23)引言尽管单片机不断向纵深发展，但目前乃至今后若干年，8位机仍旧是实际应用中的主导产品。
MAX7219级联教程
河南工业大学爬山虎工作室
DIN=1; else DIN=0; Dat <<= 1; CLK = 1; _nop_(); _nop_(); CLK = 0; } for(i=0;i<Num_Addr;i++) { for(j=0;j<16;j++) { CLK = 0; DIN = 0; CLK = 1; _nop_(); _nop_(); CLK = 0; } } LOAD = 1; } void Initialise7219()//初始化 { //第 0 个 7219 初始化 Write(0x00,0x09,0xff); //编码模式 Write(0x00,0x0b,0x07); //全部扫描 Write(0x00,0x0c,0x01); //正常模式:1,掉电模式:0 Write(0x00,0x0a,0x07); //消隐时间设为 T/2 //第 1 个 7219 初始化 Write(0x01,0x09,0xff); //编码模式 Write(0x01,0x0b,0x07); //全部扫描 Write(0x01,0x0c,0x01); //正常模式 Write(0x01,0x0a,0x07); //消隐时间设为 T/2 } void main() { u8 i; Initialise7219(); DelayMS(1); for(i=0;i<8;i++) {
河南工业大学爬山虎工作室
MAX7219 级联教程,附驱动源码
一、电路原理图
河南工业大学爬山虎工作室
二、 级联程序
#include <reg52.h> #include <intrins.h> #define u8 unsigned char #define uint unsigned int sbit DIN = P2^0; sbit LOAD = P2^1; sbit CLK = P2^2; u8 Disp_Buffer[8]={2,0,0,9,10,8,10,9}; //软件延时函数,延时 xms void DelayMS(uint x) { u8 t; while(x--) { for(t=120;t>0;t--); } } //向第 Num_Addr 片 7219 的 Addr 寄存器写入一个 Dat 数据 //Num_Addr:7219 地址(0~255) //Addr:7219 数显寄存器地址(1~8) //Dat:要显示的数据(0~15)(含字母) void Write(u8 Num_Addr,u8 Addr,u8 Dat) { u8 i,j; LOAD = 0; for(i=0;i<8;i++) { CLK = 0; if(Addr&0x80) DIN=1; else DIN=0; Addr <<= 1; CLK = 1; _nop_(); _nop_(); CLK = 0; } for(i=0;i<8;i++) { CLK = 0; if(Dat&0x80)
max7219应用
显示电路的核心部件是MAX7219串行显示驱动器，它采用共阴极动态扫描方式，每片可以驱动8位LED。
MAX7219最高时钟速率为10MHz，扫描速率为1300Hz（V+=5V,扫描八位），可以关闭显示来降低功耗。
MAX7219可以级联使用，驱动多于8位的LED，在智能变送器和智能执行器上各用一片已经足够。
MAX7219的数据16位为一组，D15～D12取任意值,D11～D8为寄存器地址，D7～D0为寄存器数据，高位数据先写入。
它有13个功能寄存器，其中8个数据寄存器，5个控制寄存器，各寄存器功能如表4-9所示。
时钟、数据和数据锁存信号。
用单片机的串行口也可和它相连接，这时待发送的数据高位、低位要换位后写入发送缓存器SBUF，以适应MAX7219的数据输出方式。
在变送器和执行器中都只用了4位显示，详细接线见附图1或附图2的相应部分。
表4-9 MAX7219功能寄存器说明注：亮度控制可外接电阻Rset调节，Rset最小为9.53K MAX7219的初始化及显示子程序入口：地址放在A，数据放在R4；初始化部分INIL： mov a,#0bh ；显示4位mov R4,#03acall WRITEmov a,#09h ；BCD码方式mov r4,#0ffhacall WRITEmov a,#0ch ；开显示mov r4,#01hacall WRITEWRITE:mov r2,#08h ；写入（显示）子程序clr P2.1 ;load=0loop1: rlc a ；发送地址clr P2.2 ;clk=0mov P2.0,C ;写入setb P2.2 ;clk=1djnz r2,loop1mov a,r4 ；发送数据mov r2,#08hloop2:rlc amov P2.0,Cclr P2.2setb P2.2djnz r2,loop2setb P2.1 ;load=1，数据锁存ret。
MAX7219级联教程
河南工业源码
更多资源和知识请关注微信公共号 河工大天依电子 大学生单片机交流 QQ 群： 677033632。 河南工业大学爬山虎工作室。 分享资源、拒绝技术封锁。 快来加入我们吧。
河南工业大学爬山虎工作室
Write(0x00,i+1,Disp_Buffer[i]); } Write(0x01,1,Disp_Buffer[0]); Write(0x01,2,11); Write(0x01,3,12); Write(0x01,4,13); Write(0x01,5,14); while(1); }
河南工业大学爬山虎工作室
DIN=1; else DIN=0; Dat <<= 1; CLK = 1; _nop_(); _nop_(); CLK = 0; } for(i=0;i<Num_Addr;i++) { for(j=0;j<16;j++) { CLK = 0; DIN = 0; CLK = 1; _nop_(); _nop_(); CLK = 0; } } LOAD = 1; } void Initialise7219()//初始化 { //第 0 个 7219 初始化 Write(0x00,0x09,0xff); //编码模式 Write(0x00,0x0b,0x07); //全部扫描 Write(0x00,0x0c,0x01); //正常模式:1,掉电模式:0 Write(0x00,0x0a,0x07); //消隐时间设为 T/2 //第 1 个 7219 初始化 Write(0x01,0x09,0xff); //编码模式 Write(0x01,0x0b,0x07); //全部扫描 Write(0x01,0x0c,0x01); //正常模式 Write(0x01,0x0a,0x07); //消隐时间设为 T/2 } void main() { u8 i; Initialise7219(); DelayMS(1); for(i=0;i<8;i++) {
树莓派上MAX7219的字符驱动程序编写
树莓派上MAX7219的字符驱动程序编写1．认识MAX7219拿到MAX7219驱动的LED矩阵，第一件事是先连接并尝试显示图案。
使用MAX7219除了需要提供GND以及VCC外，只需要再提供三根引脚即可点亮矩阵。
其中，DIN引脚输入数据，CS（LOAD）引脚控制数据输入，CLK引脚用于区分每个bit。
MAX的整个写入流程为，首先CS引脚置0，表示允许写入。
而后从高位顺序写入16个bit。
每个bit的写入方式为首先DIN置为要写入的bit值，而后CLK产生一个下降沿（图中为上升沿，不知道为何有差别）即被读入。
最后CS引脚置1表示写入结束。
时序图如下：在运行之前，需要进行一次初始化，其行为是向某几个特定的地址写入特定的值。
至少需要写入两个地址，第一个是0x0b，写入0x07表示扫描显示所有行。
第二个是0x0c，写入1表示进入工作模式。
而后点阵上每一行都有其地址，如第一行是0x01到第八行是0x08，每次向固定行的地址写入一个8位二进制数即可在指定行上显示图案。
2. 树莓派对GPIO的访问虚拟文件系统访问Linux可以通过访问sys/class/gpio下的一些文件，通过对这些文件的读写来实现对于GPIO的访问。
！/bin/bash# DIN，CS，CLK的GPIO口位置DIN=4CS=3CLK=2# 一些文件路径GPIO_BASE=/sys/class/gpioGPIO_EXPORT=${GPIO_BASE}/exportGPIO_UNEXPORT=${GPIO_BASE}/unexportBIN=（00000001 00000010 00000011 00000100 00000101 00000110 00000111 00001000）# 生成指定GPIO引脚的文件夹位置。
