运放输出电流放大电路设计要点
运算放大电路,如何设计,差分放大电路

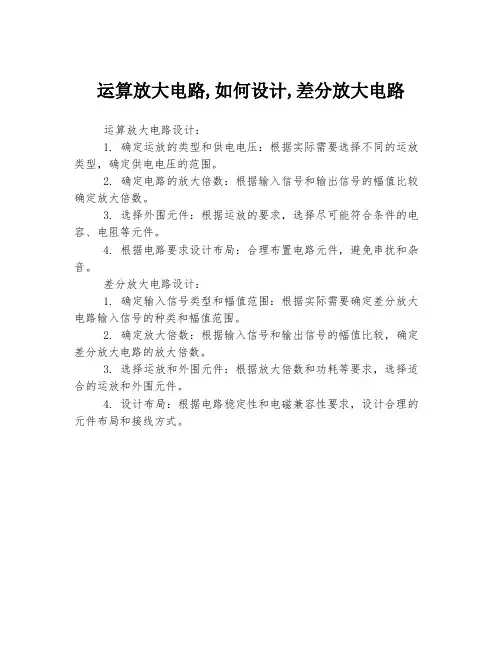

运算放大电路,如何设计,差分放大电路
运算放大电路设计：
1. 确定运放的类型和供电电压：根据实际需要选择不同的运放类型，确定供电电压的范围。
2. 确定电路的放大倍数：根据输入信号和输出信号的幅值比较确定放大倍数。
3. 选择外围元件：根据运放的要求，选择尽可能符合条件的电容、电阻等元件。
4. 根据电路要求设计布局：合理布置电路元件，避免串扰和杂音。
差分放大电路设计：
1. 确定输入信号类型和幅值范围：根据实际需要确定差分放大电路输入信号的种类和幅值范围。
2. 确定放大倍数：根据输入信号和输出信号的幅值比较，确定差分放大电路的放大倍数。
3. 选择运放和外围元件：根据放大倍数和功耗等要求，选择适合的运放和外围元件。
4. 设计布局：根据电路稳定性和电磁兼容性要求，设计合理的元件布局和接线方式。
放大电路设计案例

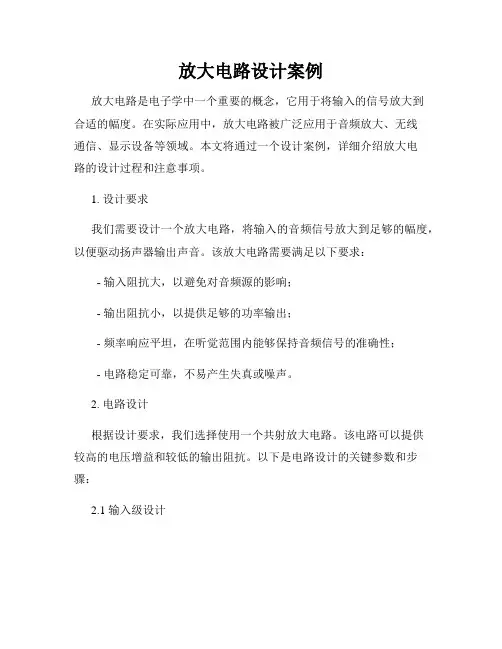

放大电路设计案例放大电路是电子学中一个重要的概念，它用于将输入的信号放大到合适的幅度。
在实际应用中，放大电路被广泛应用于音频放大、无线通信、显示设备等领域。
本文将通过一个设计案例，详细介绍放大电路的设计过程和注意事项。
1. 设计要求我们需要设计一个放大电路，将输入的音频信号放大到足够的幅度，以便驱动扬声器输出声音。
该放大电路需要满足以下要求： - 输入阻抗大，以避免对音频源的影响；- 输出阻抗小，以提供足够的功率输出；- 频率响应平坦，在听觉范围内能够保持音频信号的准确性；- 电路稳定可靠，不易产生失真或噪声。
2. 电路设计根据设计要求，我们选择使用一个共射放大电路。
该电路可以提供较高的电压增益和较低的输出阻抗。
以下是电路设计的关键参数和步骤：2.1 输入级设计输入级的作用是提供电压放大。
为了满足输入阻抗大的要求，我们选择使用一个高阻抗的场效应管作为输入级。
场效应管的参数选择需要根据具体情况来确定，可以通过仿真软件进行优化。
2.2 中间级设计中间级的作用是进一步放大电压信号。
我们可以选择使用一个晶体管来实现中间级的放大。
晶体管的选择要根据输入电压和输出电压的幅度来确定，同时要注意与输入级和输出级之间的匹配。
2.3 输出级设计输出级的作用是提供足够的功率输出，并将信号驱动扬声器。
为了满足输出阻抗小的要求，我们可以选择使用一个功率放大器作为输出级。
功率放大器的选择可以根据输出功率和负载特性来确定，同时要注意与前一级之间的匹配。
3. 注意事项在放大电路的设计过程中，需要注意以下几个问题以确保电路的性能和可靠性：3.1 功耗和散热放大电路在工作过程中会产生一定的功耗，因此需要注意散热的问题。
合理设计散热系统，确保电路在长时间工作时不会过热。
3.2 稳定性和反馈为了提高电路的稳定性，可以采用负反馈技术。
通过添加反馈电路，可以减小电路的非线性失真和频率响应的变化。
3.3 抗干扰和抗放大器放大电路在实际应用中可能会受到各种干扰，如电源干扰、电磁干扰等。
两级运放设计要点
两级运放设计要点引言：两级运放是电子电路中常用的一种放大电路，它由两级放大器级联而成。
本文将介绍两级运放的设计要点，并探讨其在电子电路中的应用。
一、两级运放的基本原理两级运放由两个放大器级联组成，第一级放大器称为输入级，第二级放大器称为输出级。
输入级负责将输入信号放大并将其传递给输出级进行进一步放大，最终得到输出信号。
1. 输入级的设计要点输入级的设计要点包括：（1）选择合适的输入级放大器。
根据需求选择合适的放大器类型，如共射放大器、共基放大器或共集放大器等，以满足电路的输入阻抗和放大倍数要求。
（2）确定合适的偏置电路。
为了确保输入级的工作点稳定，需要设计合适的偏置电路来提供适当的偏置电压。
（3）考虑输入阻抗和带宽的平衡。
输入级应具有足够高的输入阻抗以避免对信号源的负载影响，同时还应考虑输入级的带宽，以确保信号能够在整个频率范围内得到放大。
2. 输出级的设计要点输出级的设计要点包括：（1）选择合适的输出级放大器。
根据输出要求选择合适的输出级放大器类型，如共射放大器、共基放大器或共集放大器等，以满足输出阻抗和输出功率要求。
（2）确定适当的负载电阻。
根据输出级放大器的特性和负载要求，选择适当的负载电阻，以确保输出信号能够得到正确的匹配和传递。
（3）考虑输出阻抗和带宽的平衡。
输出级应具有足够低的输出阻抗以减小对负载的影响，并且还应考虑输出级的带宽，以确保信号能够在整个频率范围内得到放大。
二、两级运放的应用两级运放在电子电路中有广泛的应用，下面将介绍一些常见的应用场景。
1. 音频放大两级运放可以用于音频放大电路中，将低电平的音频信号放大到足够大的电平以驱动扬声器或耳机。
通过合适的输入级和输出级设计，可以实现音频信号的放大，并保持音质的清晰度和准确性。
2. 信号传感器放大在传感器应用中，两级运放可以用于放大传感器输出的微弱信号，以便进行后续的信号处理和分析。
通过适当的输入级和输出级设计，可以提高传感器信号的灵敏度和稳定性，从而提高系统的性能。
电子教材-四运放LM324的实用电路设计及电路原理
本文就高性能集成四运放LM324的参数，进行实用电路设计，论述电路原理。
LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。
它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。
两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。
LM324的 引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。
下面介绍其应用实例。
LM324作反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电, 由R1、R2组成1/2V+偏置,C1是消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值, Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf。
Co和Ci为耦合电容。
LM324作同相交流放大器见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4,电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
LM324作交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放Ai输入电阻高,运放A1-A4均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0的情况,故各 放大器电 压放大倍数均为1,与分立元件组成的射极跟随器作用相同。
运放输出电流放大电路设计要点

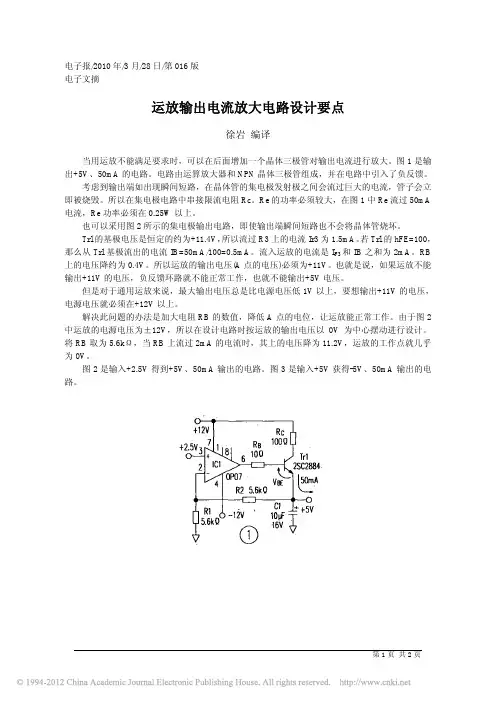

电子报/2010年/3月/28日/第016版电子文摘运放输出电流放大电路设计要点徐岩编译当用运放不能满足要求时，可以在后面增加一个晶体三极管对输出电流进行放大。
图1是输出+5V、50mA的电路。
电路由运算放大器和NPN晶体三极管组成，并在电路中引入了负反馈。
考虑到输出端如出现瞬间短路，在晶体管的集电极发射极之间会流过巨大的电流，管子会立即被烧毁。
所以在集电极电路中串接限流电阻Rc。
Re的功率必须较大，在图1中Re流过50mA 电流，Re功率必须在0.25W以上。
也可以采用图2所示的集电极输出电路，即使输出端瞬间短路也不会将晶体管烧坏。
Trl的基极电压是恒定的约为+11.4V，所以流过R3上的电流Ir3为1.5mA。
若Trl的hFE=100，那么从Trl基极流出的电流IB=50mA/100=0.5mA。
流入运放的电流是I F3和IB之和为2mA。
RB 上的电压降约为0.4V。
所以运放的输出电压(A点的电压)必须为+11V。
也就是说，如果运放不能输出+11V的电压，负反馈环路就不能正常工作，也就不能输出+5V电压。
但是对于通用运放来说，最大输出电压总是比电源电压低1V以上，要想输出+11V的电压，电源电压就必须在+12V以上。
解决此问题的办法是加大电阻RB的数值，降低A点的电位，让运放能正常工作。
由于图2中运放的电源电压为±12V，所以在设计电路时按运放的输出电压以0V为中心摆动进行设计。
将RB取为5.6kΩ，当RB上流过2mA的电流时，其上的电压降为11.2V，运放的工作点就几乎为0V。
图2是输入+2.5V得到+5V、50mA输出的电路。
图3是输入+5V获得-5V、50mA输出的电路。
运放放大电路设计与优化技巧
运放放大电路设计与优化技巧运放（Operational Amplifier，简称Op Amp）是电子电路中常用的一种集成电路元件，具有高增益、高输入阻抗和低输出阻抗等特点。
在实际应用中，运放放大电路被广泛应用于信号处理、滤波、放大等领域。
本文将讨论运放放大电路的设计与优化技巧，以帮助读者更好地理解和应用这一电路。
一. 运放放大电路基本原理运放放大电路是由运放和其他电路元件组成的，其中运放起到放大信号的作用。
常见的运放放大电路有反馈放大电路、有源载荷放大电路和电压跟随器等。
不同的电路拓扑结构适用于不同的应用场景，因此在设计和优化电路时需要根据实际需求选择合适的电路结构。
二. 运放放大电路设计技巧1. 选择合适的运放器件：根据设计要求选择适合的运放器件，考虑增益、带宽、输入输出阻抗等参数。
不同的器件性能有所差异，选择适合的器件对电路性能至关重要。
2. 电路的输入输出参数的匹配：在设计运放放大电路时，需要保证电路的输入和输出参数之间的匹配。
例如，输入信号的幅度应适应运放的输入电压范围，输出负载的阻抗应与运放输出端的驱动能力相匹配。
3. 运放的反馈网络设计：反馈网络是运放放大电路中重要的部分，能够影响电路的增益、稳定性和带宽等性能。
针对不同的应用需求，可以选择不同类型的反馈网络，如电压反馈、电流反馈、电阻反馈等。
4. 噪声抑制与滤波设计：在一些高精度的应用中，噪声抑制与滤波是一个关键的设计问题。
通过合理选择元件、电路结构和滤波器的设计，可以有效地降低噪声干扰，提高电路的信噪比和性能。
5. 电源设计：电源电压的稳定和纹波对运放放大电路的性能影响较大。
在设计时需要考虑电源电压的选择和滤波电路的设计，以减小电源带来的干扰，并确保运放能够正常工作。
三. 运放放大电路优化技巧1. 最小化噪声和失真：运放放大电路中的噪声和失真会对信号质量产生影响。
通过选择低噪声的运放器件、优化电路布局、合理选择元件等手段，可以有效降低噪声和失真。
电阻电路中的电压放大与电流放大设计
电阻电路中的电压放大与电流放大设计在电子电路设计中，电压放大和电流放大是常见的设计需求。
电阻电路作为电子电路中最基础的元件之一，其电压放大和电流放大设计是电路设计中的重要问题。
本文将从电压放大和电流放大两个方面，探讨电阻电路的设计方法和技巧。
一、电压放大的设计电压放大是指在电路中将输入信号的电压增大到所需的输出电压水平。
在电阻电路中，常见的电压放大设计方法有以下几种：1. 噪声电阻设计噪声电阻常用于放大器电路中，通过增大电阻值可以实现更高的电压放大倍数。
在选择噪声电阻时，需要根据输入信号的频率范围和要求的增益来确定电阻值。
同时，还要考虑噪声电阻引入的噪声对信号的干扰程度。
2. 反馈网络设计反馈网络是电路中常用的放大倍数控制方法之一。
通过在电路中引入反馈路径，可以实现更精确的电压放大倍数。
在反馈网络设计中，需要根据输入信号的频率特性和要求的放大倍数来选择合适的电阻值和电容值。
3. 集电极电阻设计对于晶体管放大电路，集电极电阻是常用的电压放大设计方法之一。
通过调节集电极电阻的大小，可以控制晶体管的工作点，从而实现所需的电压放大倍数。
二、电流放大的设计电流放大是指在电路中将输入信号的电流增大到所需的输出电流水平。
在电阻电路中，常见的电流放大设计方法有以下几种：1. 电流镜设计电流镜是电路设计中常用的电流放大器件。
通过调节电流镜的尺寸和参数，可以实现所需的电流放大倍数。
在电流镜设计中，需要考虑镜像电流、偏置电流和电路温度等因素对电流放大的影响。
2. 恒流源设计恒流源是电路中常用的电流放大器件。
通过恒定输出的电流源，可以实现对输入信号电流的放大。
在恒流源设计中，需要选择合适的电阻和电压源，以实现所需的电流放大倍数。
3. 差动放大器设计差动放大器是常用的电流放大器件之一。
通过差动输入和差模输出的方式，可以实现对输入信号电流的放大。
在差动放大器设计中，需要考虑差动电阻的匹配和偏置电流的调节。
综上所述，电压放大和电流放大是电阻电路设计中的重要问题。
如何正确使用运放放大电路
如何正确使用运放放大电路运放是一种广泛应用于电子电路中的集成电路。
它具有高输入阻抗、低输出阻抗、大增益和良好的线性性能等特点，而且可以灵活地应用于各种电路中。
在电子电路设计中，正确使用运放放大电路对于实现信号放大、滤波、比较和运算等功能至关重要。
本文将介绍正确使用运放放大电路的原则和注意事项。
一、运放的基本概念运放（Operational Amplifier）是一种差分输入、高增益、直流耦合的电压放大器。
它通常由差分放大器、级联放大器和输出级组成。
运放的电压增益非常高，一般可达几万倍以上，同时具有很高的输入阻抗和低的输出阻抗。
运放的输入端分为正输入端（+）和负输入端（-），输出端带有上升、下降和交流信号。
运放的输出电压可以通过反馈电路控制。
二、正确选择运放在设计电路时，选择适合的运放器件非常重要。
合适的运放应具备以下特点：1. 增益带宽积（GBW）：根据需要选择合适的增益带宽积，GBW越大代表运放的频率响应越好。
2. 输入偏置电流（IB）：输入偏置电流越小，运放的输入偏置越小。
3. 噪声：根据实际应用场景选择合适的噪声水平，使系统的信噪比得到优化。
4. 电源电压范围：根据电路的供电要求，选择适合的电源电压范围。
5. 供电电流：根据电路的功耗要求，选择适合的供电电流。
三、正确连接运放在使用运放时需要正确连接，一般包括以下几个步骤：1. 确定供电电源：根据运放器件的规格书确定合适的供电电压和电流，并正确连接电源。
2. 连接信号源：将信号源通过合适的电阻连接到运放的正输入端和负输入端，以保证差分输入。
3. 确定反馈方式：根据需要选择合适的反馈方式（正反馈或负反馈），并连接反馈电阻。
4. 连接输出负载：根据实际需要，确定并连接合适的输出负载。
5. 接地：正确接地是保证电路正常运行的关键，应注意保持地线的短、粗、整洁，以减少接地干扰。
四、正确处理输入输出信号在使用运放放大电路时，需要注意以下几点：1. 输入信号范围：根据运放器件的规格书，确定输入信号的工作范围，以避免超限。
pwm运放恒流放电电路
pwm运放恒流放电电路1.引言1.1 概述概述部分是文章的引言部分，主要介绍概要和重要性。
下面是一个可能的写作示例:在电子领域，PWM（脉宽调制）技术被广泛应用于电力控制、数字信号处理以及各种电子设备中。
而在某些特定的应用场景中，需要通过恒流放电电路来确保负载器件中电流的精确控制和稳定输出。
本文将详细论述PWM运放恒流放电电路的原理和设计要点。
首先，我们将介绍PWM运放恒流放电电路的基本原理。
该电路通过对PWM信号进行高频开关控制，实现对负载器件电流的精确控制。
同时，使用运放作为主控芯片，能够提供稳定的输出电压和电流。
通过合理的设计和调节，可以实现对负载器件的恒定电流放电，从而满足特定应用场景中的需求。
接下来，文章将详细探讨PWM运放恒流放电电路的设计要点。
针对该电路的设计，我们将讨论如何选择合适的器件和元件，如何确定合适的电路拓扑结构，以及如何进行参数的选取和优化。
此外，我们还将讨论电路中可能会遇到的问题和解决方法，以及设计过程中需要考虑的其他相关因素。
通过本文的阐述，读者将能够深入理解PWM运放恒流放电电路的工作原理和设计要点，为实际应用提供指导和参考。
此外，我们还将总结目前在该领域的研究情况，并对未来的研究方向进行展望，以期推动该领域的进一步发展和应用。
综上所述，本文将从原理和设计要点两个方面对PWM运放恒流放电电路进行详细论述。
通过阅读本文，读者将能够获得关于该电路的深入了解，并在实际应用中得到准确的控制和稳定的输出。
同时，我们也希望通过本文对未来研究方向的展望，能够启发更多人对该领域进行深入研究和探索。
1.2 文章结构本文主要介绍了PWM运放恒流放电电路的原理和设计要点。
文章共分为三个部分：引言、正文和结论。
在引言部分，我们首先对PWM运放恒流放电电路进行了概述，介绍了其在电子领域中的重要性和应用场景。
接着，我们对文章的结构进行了说明，指出了本文的主要内容和组织方式。
最后，我们明确了本文的目的，即通过深入探讨PWM运放恒流放电电路的原理和设计要点，为读者提供一份完整的参考资料。
如何设计和分析电子电路中的放大器
如何设计和分析电子电路中的放大器放大器在电子电路设计中起着至关重要的作用。
它们可以将输入信号放大到所需的幅度，并提供所需的功率输出。
设计和分析电子电路中的放大器需要一定的技巧和知识。
本文将介绍如何设计和分析电子电路中的放大器的一些基本原则和方法。
一、放大器的基本原理放大器是一种能够增加输入信号幅度的电路。
它由一个输入端、一个输出端和一个放大元件组成。
放大元件可以是晶体管、运放、功放等。
放大器的基本原理是利用放大元件的放大效应增加输入信号的幅度。
二、放大器的设计步骤设计一个电子电路中的放大器需要经过以下几个步骤：1. 确定放大器的类型根据实际需求和电路要求，确定放大器的类型。
常见的放大器类型包括共射放大器、共基放大器、共集放大器等。
2. 选择放大元件根据放大器的类型和要求，选择合适的放大元件。
不同的放大元件具有不同的特性和性能，需要根据具体情况进行选择。
3. 计算放大器的增益根据放大器的输入信号和输出信号，计算放大器的增益。
增益是衡量放大器放大效果的指标，可以通过计算输入信号幅度和输出信号幅度的比值来得到。
4. 确定电路参数根据放大器的增益和要求，确定放大器的电路参数。
例如，输入电阻、输出电阻、偏置电压等。
5. 进行电路仿真和优化利用电子电路仿真软件，进行放大器电路的仿真和优化。
通过调整电路参数和元件的选择，使放大器的性能达到预期要求。
三、放大器的分析方法在设计电子电路中的放大器时，需要对放大器进行分析。
以下是常用的放大器分析方法：1. 直流分析直流分析是对放大器在稳态工作条件下的性能进行分析。
通过计算偏置电压、电流等参数，可以确定放大器的静态工作点，以及偏置电路的稳定性。
2. 小信号分析小信号分析是对放大器在信号幅度较小的情况下的性能进行分析。
通过线性化放大器的非线性元件，可以得到放大器对小信号的响应特性，例如频率响应、输入输出阻抗等。
3. 非线性分析非线性分析是对放大器在大信号幅度的情况下的性能进行分析。
如何设计一个简单的电流放大器
如何设计一个简单的电流放大器电流放大器是电子电路中常用的一种放大器，它可以将输入电流信号放大到更高的电流水平。
在本文中，将介绍如何设计一个简单的电流放大器，并提供详细的步骤和指导。
1. 确定设计需求在开始设计之前，首先需要明确设计的需求和目标。
例如，确定输入电流范围、放大倍数、功耗要求等。
这些参数将指导后续的电路设计。
2. 选择合适的放大器类型根据设计需求，选择适合的放大器类型。
常见的电流放大器类型包括共射放大器、共基放大器和共集放大器。
根据输入和输出的电流关系，选择最合适的放大器类型。
3. 确定电路拓扑根据选择的放大器类型，确定电路的拓扑结构。
考虑放大器的稳定性、线性度和频率响应等因素。
有时需要添加负反馈电路来提高放大器的性能。
4. 计算电路元件数值根据设计需求和电路拓扑，进行电路元件数值的计算。
主要包括电流源的设置、电阻和电容的选择等。
确保电路元件满足设计要求，并具有良好的性能。
5. 绘制电路图根据计算得到的电路元件数值，使用电路设计软件或手绘方式，绘制电路图。
电路图应该清晰、准确地表达电路结构和元件连接关系。
6. 进行仿真分析使用仿真软件对电路进行仿真分析。
通过仿真可以验证电路的工作性能、波形特征和稳定性等。
根据仿真结果，对电路进行调整和优化。
7. 制作电路实物在完成电路设计和仿真分析后，可以开始制作电路实物。
根据电路图，选择合适的元件进行焊接或连接。
注意保持电路的整洁和准确性。
8. 进行电路测试制作完成后，进行电路测试。
使用恰当的测试仪器和电源，对电流放大器进行性能测试，包括输入输出特性、频率响应、失真度等。
根据测试结果，对电路进行调整和改进。
9. 进行性能评估根据测试结果和实际需求，对电流放大器的性能进行评估。
比较设计要求和实际表现，看是否满足设计目标。
如有需要，可对电路进行再次调整和改进。
10. 文档记录和总结完成设计和评估后，将电路设计文档化。
包括电路图、元件数值、仿真结果、测试结果和评估报告等。
运放交流放大电路的设计
运放交流放大电路的设计运放交流放大电路的设计，听起来是不是有点高大上？别担心，今天咱们就轻松聊聊这个话题，像朋友聊天一样。
运算放大器，咱们简称“运放”，它可是电子电路中的一颗璀璨明珠！想象一下，没有它，很多音响效果都没法发挥得淋漓尽致。
运放的应用广泛得不得了，几乎在每个电子设备里都能看到它的身影，真是个勤劳的小家伙。
说到设计交流放大电路，首先得了解点基础知识。
运放的核心功能就是放大输入信号。
信号很微弱，就像一粒沙子，如果没有运放的帮助，根本无法在沙滩上找到它。
所以，咱们的目标就是把这个微弱的信号变成一股汹涌澎湃的浪潮，直冲耳朵里。
为了达到这个“极致”，设计者需要考虑电源电压、增益、频率响应等等，听起来是不是有点复杂？其实就像做菜，要调好火候，才能煮出一锅好汤。
先说说电源电压，咱们得保证运放有足够的“动力”，就像车子需要油才能跑。
如果电源电压太低，运放就“动力不足”，没法放大信号。
想象一下，电源就像一块巧克力，越甜越有劲。
如果电压够高，运放才能尽情发挥。
增益呢，就是放大倍数，简单来说，就是运放能把信号放多大。
如果增益调得不好，信号放大了但也可能失真，结果就像你给朋友讲笑话，结果笑话被你讲得稀巴烂。
然后咱们得关注频率响应，哦，这可是个关键的点。
不同的运放对不同频率的信号反应不一样，有些运放像个运动健将，能跑得飞快；有些则像大爷，慢悠悠地走。
所以，选择适合的运放就特别重要。
你想让电路能接收高频信号，那就得选择能应对这种信号的运放，避免出现信号失真的情况。
再来谈谈反馈电路，简单来说，反馈就是把输出的信号一部分送回输入端。
就像把打了折扣的商品送回去重算价格，能让运放更稳定。
正反馈会让信号越来越大，负反馈则能让信号更加稳定，不容易出错。
设计时得根据具体需求选择合适的反馈方式。
哎，听起来是不是有点绕？但其实不难，掌握了其中的道理，就能轻松驾驭这个过程。
还有一点，输入阻抗和输出阻抗也不可忽视。
高输入阻抗可以保证输入信号不被“消耗”，而低输出阻抗则能确保信号能顺畅输出。
运算放大器应用电路的设计与制作
运算放大器应用电路的设计与制作(一） 运算放大器 1.原理运算放大器是目前应用最广泛的一种器件,当外部接入不同的线性或非线性元器件组成输入和负反响电路时，可以灵敏地实现各种特定的函数关系。
在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。
运算放大器一般由4个局部组成，偏置电路，输入级，中间级，输出级。
图1运算放大器的特性曲线 图2运算放大器输入输出端图示图1是运算放大器的特性曲线，一般用到的只是曲线中的线性局部。
如图2所示。
U -对应的端子为“-〞，当输入U -单独加于该端子时，输出电压与输入电压U -反相，故称它为反相输入端。
U +对应的端子为“＋〞，当输入U +单独由该端参加时，输出电压与U +同相，故称它为同相输入端。
输出：U 0= A(U +-U -) ； A 称为运算放大器的开环增益〔开环电压放大倍数〕。
在实际运用经常将运放理想化，这是由于一般说来，运放的输入电阻很大，开环增益也很大，输出电阻很小，可以将之视为理想化的，这样就能得到:开环电压增益A ud =∞；输入阻抗r i =∞；输出阻抗r o =0；带宽f BW =∞；失调与漂移均为零等理想化参数。
2.理想运放在线性应用时的两个重要特性输出电压U O 与输入电压之间满足关系式：U O ＝A ud 〔U +－U －〕,由于A ud =∞，而U O 为有限值，因此，U +－U －≈0。
即U +≈U －，称为“虚短〞。
由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断〞,这说明运放对其前级汲取电流极小。
上述两个特性是分析理想运放应用电路的根本原那么，可简化运放电路的计算。
3. 运算放大器的应用 (1)比例电路所谓的比例电路就是将输入信号按比例放大的电路，比例电路又分为反向比例电路、同相比例电路、差动比例电路。
(a) 反向比例电路反向比例电路如图3所示，输入信号参加反相输入端:图3反向比例电路电路图对于理想运放，该电路的输出电压与输入电压之间的关系为：为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R ’＝R 1 // R F 。
运放双向扩流电路
运放双向扩流电路简介运放双向扩流电路是一种常见的电路设计方案，用于控制电流的双向流动。
它基于运放（运算放大器）的特性，能够在两个方向上传输电流，并且具有较高的精度和稳定性。
在实际应用中，这种电路广泛用于信号放大、功率输出、电源管理等领域。
原理运放双向扩流电路主要由四个关键元件构成：运放、MOSFET（金属氧化物半导体场效应晶体管）、负载电阻和反馈网络。
其中，运放是整个电路的核心部分，它能够对输入信号进行放大和处理。
MOSFET则充当开关的作用，在控制信号下开启或关闭通路。
负载电阻用于限制和分配电流。
反馈网络则通过连接输出端和输入端，实现对输出信号进行反馈控制。
当输入信号为正向时，运放将其经过放大处理后传递给MOSFET。
MOSFET根据控制信号的状态，在通道中形成低阻态，从而使得正向电流能够通过负载电阻流入地线。
当输入信号为反向时，运放将其经过放大处理后传递给MOSFET。
MOSFET根据控制信号的状态，在通道中形成高阻态，从而阻止反向电流通过负载电阻流入地线。
通过反馈网络的作用，运放能够实时监测输出端的电压，并将其与输入端进行比较。
当输出电压偏离设定值时，反馈网络会对运放进行调节，使得输出信号趋近于设定值。
这种反馈机制能够保持输出端稳定，并提高电路的精度和稳定性。
优势与应用领域1.双向流动：运放双向扩流电路能够实现正向和反向电流的双向流动，适用于需要控制和分配电流的场合。
2.高精度：由于采用了运放和反馈机制，该电路具有较高的精度和稳定性。
可以在工业自动化、仪器仪表等领域中广泛应用。
3.大功率输出：通过合理选择MOSFET和负载电阻，该电路可以实现大功率输出。
适用于音频功放、电源管理等需要高功率输出的场景。
4.低失真：由于采用了运放进行信号放大，该电路具有较低的失真率。
能够在音频放大、信号处理等领域中提供高质量的输出信号。
设计步骤1.确定需求：根据实际应用，确定电路的输入和输出要求，包括电压范围、电流范围、功率需求等。
运算放大器电路及版图设计报告
目录摘要 (3)第一章引言 (4)第二章基础知识介绍 (5)集成电路简介 (5)CMOS运算放大器 (5)理想运放的模型 (5)非理想运算放大器 (6)运放的性能指标 (6)CMOS运算放大器的常见结构 (7)单级运算放大器 (7)简单差分放大器 (8)版图的相关知识 (9)版图介绍 (9)硅栅CMOS工艺版图和工艺的关系 (9)Tanner介绍 (10)第三章电路设计 (11)总体方案 (11)各级电路设计 (11)第三级电路设计 (11)第二级电路设计 (12)第一级电路设计 (13)三级运放整体电路图及仿真结果分析 (15)第四章版图设计 (16)版图设计的流程 (16)参照所设计的电路图的宽长比，画出各MOS管 (16)布局 (18)画保护环 (18)画电容 (18)画压焊点 (19)整个版图 (20)第五章 T-Spice仿真 (22)提取T-Spice文件 (22)用T-Spice仿真 (25)仿真结果分析 (27)第六章总结 (28)参考文献 (29)摘要本次专业综合课程设计的主要内容是设计一个CMOS三级运算跨导放大器，该放大器可根据不同的使用要求，通过开关的开和闭，选择单级、两级、三级组成放大器，以获得不同的增益和带宽。
用ORCAD画电路图，设计、计算宽长比，仿真，达到要求的技术指标，逐级进行设计仿真。
然后用L-Edit软件根据设计的宽长比画版图，最后通过T-Spice仿真，得到达到性能指标的仿真结果。
设计的主要结果归纳如下：（1）运算放大器的基本工作原理（2）电路分析（3）设计宽长比（4）画版图（5）仿真（6）结果分析关键词：CMOS运算跨导放大器；差分运放；宽长比；版图设计；T-Spice 仿真第一章引言众所周知，微电子技术、电力电子技术和计算机技术在相互渗透、相互支撑和相互促进的紧密关系中，均得到了飞速的发展。
现代信息社会的支柱——计算机和通讯，其主要硬件设备是集成电路。
简易运放电流源电路
简易运放电流源电路详解在电子电路设计中，电流源是一个非常重要的元件，它能够为电路提供稳定、精确的电流。
运放（运算放大器）电流源电路是一种常见的实现方式，其基于运算放大器的特性来构建。
本文将详细阐述简易运放电流源电路的工作原理、设计步骤、实际应用及其优缺点。
一、工作原理运放电流源电路的工作原理主要依赖于运算放大器的“虚短”和“虚断”特性。
当运算放大器工作在线性区时，其两个输入端（同相和反相）的电压几乎相等，称为“虚短”。
同时，由于运算放大器的输入阻抗非常高，流入其输入端的电流几乎为零，这被称为“虚断”。
在简易运放电流源电路中，通常将运算放大器的同相输入端连接到参考电压，反相输入端则通过反馈电阻连接到输出端。
这样，当输出电压发生变化时，反馈电阻上的电压也会随之变化，从而改变反相输入端的电压。
由于“虚短”特性，同相输入端的电压也会跟随变化，进而调整输出电流，使其保持恒定。
此外，为了使输出电流更加稳定，通常还会在运放的输出端串联一个电阻，以限制电流的大小。
同时，为了减小温度对电阻值的影响，可以采用温度系数较小的精密电阻。
二、设计步骤设计一个简易运放电流源电路需要遵循以下步骤：确定所需的输出电流值。
这是设计电流源的第一步，需要根据实际应用需求来确定。
选择合适的运算放大器。
运算放大器的选择应考虑到其带宽、增益、输入阻抗等参数，以确保电路的性能。
计算反馈电阻和输出电阻的值。
根据所需的输出电流和运算放大器的参数，可以计算出反馈电阻和输出电阻的合适值。
搭建电路并进行调试。
根据设计好的电路图搭建实际电路，并进行必要的调试和优化，以确保电路的性能达到预期。
三、实际应用简易运放电流源电路在实际应用中具有广泛的用途。
例如，在模拟电路中，它可以作为有源负载为其他电路提供恒定的电流；在放大器电路中，它可以作为偏置电流源为晶体管提供稳定的偏置电流；在传感器电路中，它可以作为激励源为传感器提供所需的工作电流等。
此外，由于运算放大器具有较高的增益和输入阻抗，以及较低的输出阻抗，因此简易运放电流源电路还具有较好的稳定性和抗干扰能力。
放大电路中的功率放大器设计
放大电路中的功率放大器设计在电子电路设计的过程中，功率放大器是一个非常重要的组成部分。
