电梯安装作业指导书
电梯安装作业指导书
XXX电梯有限公司电梯安装作业指导书编制：审核：批准：2012年8月1日发布 2012年8月1日实施总则1、目的对电梯安装的全过程进行有效控制，确保安装的质量，满足电梯设计性能要求。
2、适用范围本标准规定了电力驱动的，曳引式电梯（以下简称电梯）的结构和安装、检验、记录与维修，包装、运输及贮存等方面的技术要求。
本工艺标准适用于额定载重量5000kg以下，额定速度不大于3.0m/s在层站地板水平面或高于层站地板水平面的电梯。
不适用于自动扶梯、液压梯的安装。
3、主要参考标准及规范GB7588-2003电梯制造与安装安全规范GB10060-1993电梯安装验收规范GBT-10058-1997电梯技术条件GBT-10059-1997电梯试验方法JG 5009—92电梯操作装置、信号及附件电梯曳引机GB／T 13435—92GB／T 7025．1—1997电梯主参数及轿厢、井道、机房的型式与尺寸GB 12974—91交流电梯电动机通用技术条件电梯安装作业指导书第一章曳引机装置组装本章适用于额定载重量 5000KG 及以下，额定速度 3m/S 及以下各内国产曳引驱动装置安装工程。
第一节设备及材料要求第 1.1.1 条设备：曳引装置规格应符合设计要求，完整。
产品要有出厂检验合格证及技术文件。
第 1.1.2 条材料：电焊条、工字钢等材料应有检验合格证或检验资料。
第二节主要机具小型卷扬机、电焊机、手砂轮机、钢丝绳索、滑轮、电焊机工具、鎯头、水平尺、钢板尺。
第三节作业条件电梯井框架梁施工完毕，其梁的结构、尺寸、标高符合施工要求。
第四节操作工艺第 1.4.1 条曳引机机座钢梁采用工字钢，两端以钢板联成一体，架设位置应在建筑结构的主梁上。
安装水平度为±1/1000。
曳引中心位置偏差为±2mm第 1.4.2 条曳引机安装中心位置偏差为±0.5mm，制动器制动瓦与轴之间的间隙应调整在 0.5～0.7mm。
电梯安装作业指导书
12.电梯工程作业指导书12.1.井道安装工程12.1.1适用范围适用于额定载重量5000kg及以下、额定速度3.5m/s及以下的各类电力驱动曳引电梯和利用液压油缸直接或间接驱动轿厢垂直升降、额定速度1m/s及以下的液压电梯导轨支架和导轨安装工程。
12.1.2作业准备：12.1.2.1编制施工方案，并经审批，向操作人员进行技术交底。
12.1.2.2电梯井道测量完毕，其宽度、进深、垂直度符合施工要求，底坑按设计标高做好地面。
12.1.3、技术要求：12.1.3.1井道内已按要求搭设好脚手架，符合有关的施工、安全要求。
12.1.3.2井道测量已完毕。
12.1.3.3井道施工要用36V及以下的低压电照明，保证足够的照明亮度。
12.1.3.4厅门口、机房脚手架上、井道壁上无杂物，有相应的安全防护措施，防止人、物坠落。
12.1.3.5预埋铁牢固可靠，无遗漏，位置尺寸正确，预留孔洞的位置及几何尺寸正确。
12.1.3.6吊装导轨时应有良好的通讯联络设备。
12.1.4施工程序与工艺流程：确定导轨支架位置→安装导轨支架→安装导轨→调校导轨。
12.1.5施工程序：12.1.5.1确定导轨支架位置。
没有导轨支架预埋铁的电梯井道，要按照图纸要求的导轨支架间距尺寸及安装导轨支架的垂线来确定导轨支架在井道壁上的位置。
当图纸上没有明确规定最下、最上一排导轨支架的位置时，应按以下方法确定：最下一排导轨支架安装在底坑地面以上1000mm的位置；最上一排导轨支架安装在井道顶板以下不大于500mm的位置。
在确定导轨支架位置的同时，还应考虑导轨连接板（接道板）与导轨支架不能相碰，错开的净距离不小于30mm。
若图纸没有明确规定，则以最F层导轨支架为基点，往上每隔2000mm设一排支架，如遇到接道板可适当放大问距，但最大不应大于2500mm。
导轨支架的布置应满足每根导轨两个支架，或按厂方图纸要求施工。
12.1.5.2安装导轨支架。
根据井道壁的不同建筑结构确定不同的安装方法。

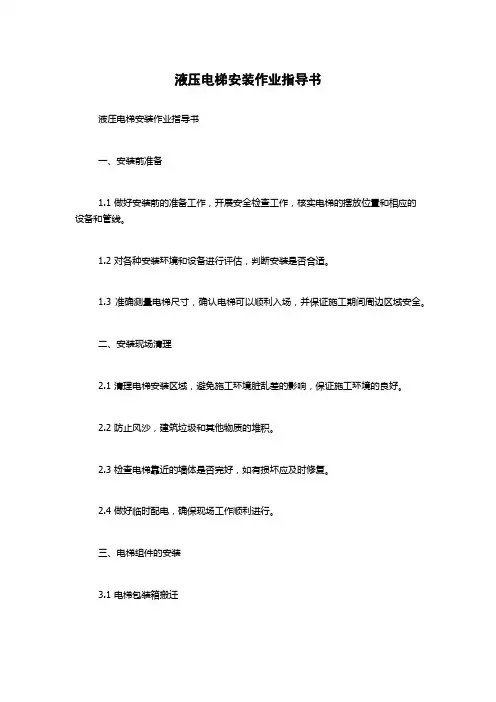

液压电梯安装作业指导书
液压电梯安装作业指导书液压电梯安装作业指导书一、安装前准备1.1 做好安装前的准备工作，开展安全检查工作，核实电梯的摆放位置和相应的设备和管线。
1.2 对各种安装环境和设备进行评估，判断安装是否合适。
1.3 准确测量电梯尺寸，确认电梯可以顺利入场，并保证施工期间周边区域安全。
二、安装现场清理2.1 清理电梯安装区域，避免施工环境脏乱差的影响，保证施工环境的良好。
2.2 防止风沙，建筑垃圾和其他物质的堆积。
2.3 检查电梯靠近的墙体是否完好，如有损坏应及时修复。
2.4 做好临时配电，确保现场工作顺利进行。
三、电梯组件的安装3.1 电梯包装箱搬迁将电梯包装箱从运输车辆移动到安装位置。
安装区域应当附有一个水平面去检验电梯箱体之间的水平误差，以防止箱体的伸缩或变形。
3.2 电梯滑轨安装为了确保让电梯顺利地上下移动，需要在安装电梯滑轨的时候特别小心一些。
首先在滑轨之间放置垫板，防止滑轨之间产生交叉，并使其处于平面。
这时候需要使用螺丝将滑轨固定在地面上。
3.3 液压源安装将液压泵安装在可靠的支架上，连通电力。
应尝试安排一个适当的泵，以适应安装的电梯。
如果液压泵过大，可能会影响电力维护费用，甚至影响液压电梯的操作。
安装时用正确的配件进行连接。
3.4 电梯底坑的安装底坑是液压电梯的重要部分，它需要平整的混凝土面，它需要严格的尺寸和准确的位置。
电梯安装现场应有专业人员进行测量，以确保底坑尺寸符合要求。
四、电梯测试完成电梯组件的安装之后，开始进行电梯的测试。
4.1 确保电梯的各种安全设备是否安装合适。
4.2 电梯的各项性能和功能进行全面测试，包括扭矩、冲击负荷、水平度、速度和附加设备。
4.3 测试时需要进行多次测试和调整以确保各项功能和性能都符合要求。
五、安装接手交接在确认电梯正常运行并符合所有安全要求之后，开始进行安装接手工作。
5.1 按照现场安装完成的文件进行相应的接手工作，并确保所有工作完成并经核实。
5.2 如对电梯结构或功能方面有疑问或建议，务必联系设备制造商或安装人员。
电梯安装作业指导书
电梯安装作业指导书1目的为了保证安装作业的顺利进行，指导作业人员按既定的规定、方法，对电梯进行安装作业，特制订本作业指导书。
2范围适用于本公司人员对电梯的安装作业的全过程。
3职责3.1技术质量部负责编制安装作业指导书。
3.2工程部督促安装班组按安装作业指导书进行工作；3.3办公室负责对各类人员的培训管理、各种资料的保存与管理。
4要求4.1电梯安装管理规定4.1.1电梯安装人员必须遵守本单位的一切制度，遵守用户单位的管理制度，做到文明管理、文明施工。
4.1.2电梯安装人员必须持有有效的政府部门颁发的上岗作业证书，无证人员不得上岗。
超期操作证应有计划调换，或重新到上级主管部门考试、取证。
4.1.3电梯安装必须有上岗操作证的技术熟练工进行。
有上岗操作证的新工作必须经技术质量部门进行技术知识、安全知识及实际考试合格后方能上岗操作；无证的新工人必须到上级主管部门研究、领取证书，经技术质量部门考试合格后方能上岗。
4.1.4安装小组至少应有一名熟练电工、一名熟练钳工，并总数2名以上熟练工，才能开始安装电梯。
工作时必须穿戴安全帽、工作鞋、工作服等防护用品。
4.1.5电梯安装前，工程部必须指派专人向上级主管部门申报，待上级主管部门批准后才能安装。
4.1.6电梯安装前，工程部应指派手艺、安全人员对施工现场举行调查，确认现场具备施工条件后并填写《施工现场调查表》，才干允许安装。
4.1.7准备施工材料、所需的图纸及手艺安全文件，确认与施工图纸相符。
检查电梯零部件是否完好，检查供货单位提供的质保证书、及格证是否与实物相符。
检查辅助材料是否达到质量要求。
4.1.8做好材料的存放工作，确保材料防潮、防水、防碰、防遗失。
4.1.9做好井道口的安全防护措施，搭设脚手架，确认脚手架质量达到标准要求，并填写《脚手架检验合格证明》后才能允许施工。
4.1.10在安装过程中，技术及安全质量人员应经常不定期对施工现场进行检查、监督、指导，以保证施工正常进行。

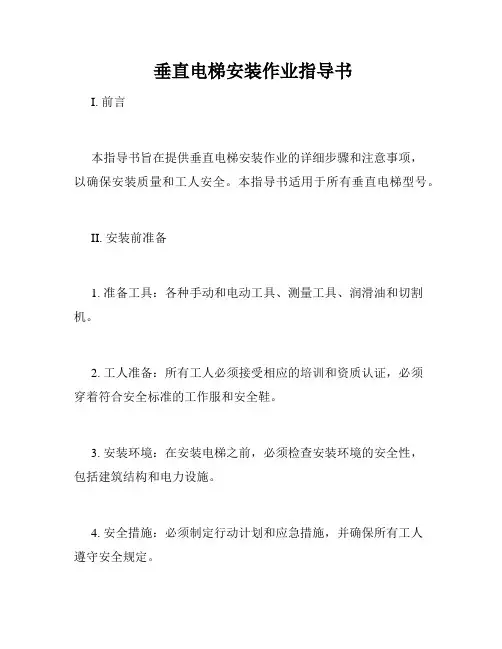

垂直电梯安装作业指导书
垂直电梯安装作业指导书I. 前言本指导书旨在提供垂直电梯安装作业的详细步骤和注意事项，以确保安装质量和工人安全。
本指导书适用于所有垂直电梯型号。
II. 安装前准备1. 准备工具：各种手动和电动工具、测量工具、润滑油和切割机。
2. 工人准备：所有工人必须接受相应的培训和资质认证，必须穿着符合安全标准的工作服和安全鞋。
3. 安装环境：在安装电梯之前，必须检查安装环境的安全性，包括建筑结构和电力设施。
4. 安全措施：必须制定行动计划和应急措施，并确保所有工人遵守安全规定。
III. 安装步骤1. 安装电梯轨道：根据电梯设计规格安装电梯轨道和附属部件，确保轨道位置和安全固定。
2. 安装电梯门：按照电梯门的尺寸和安装规格安装电梯门，确保门的操作平稳和安全。
3. 安装电梯机房：安装电梯机房并固定在适当的位置，根据设计规格安装电线、电缆和控制器等附属设备。
4. 安装电梯悬挂系统：安装电梯悬挂系统和电缆，确保悬挂系统和电缆在安装过程中不受损坏。
5. 安装电梯操作平台：按照电梯设计图纸安装电梯操作平台和控制面板，确保操作平台在使用时平稳和可靠。
6. 安装安全装置：安装各种安全装置，包括滑动门安全装置、上下限位开关和过载保护等，以确保电梯安全运行。
IV. 安装后检查1. 电梯能否正常运行：检查并测试电梯，确保电梯各项功能正常运行。
2. 安全性能检查：使用各种测试仪器和设备检查电梯安全性能和可靠度，确保电梯满足所有安全规定。
3. 清理工作：在安装完成后，必须清理工作场所。
V. 现场管理1. 管理人员必须在工地现场监督安装工作，及时发现和纠正任何问题。
2. 管理人员应指导工人遵守安全规定并确保所有工人按要求穿戴相应工作服，安全鞋和安全帽等。
3. 及时汇报：管理人员应及时汇报工作进度、问题和工时等相关问题，并遵守相关的沟通流程。
VI. 总结通过本指导书，我们提供了垂直电梯安装作业的详细步骤和注意事项，以确保安装质量和工人安全。
垂直电梯作业指导书(安装)
1总则1.1适用范围本工艺标准适用于额定载重量5000kg及以下电力驱动的客梯、观光电梯、货梯、医用电梯、住宅电梯等安装维修工程，不适用于液压电梯、自动扶梯、杂物梯的安装。
1．2主要参考标准及规范(1）GB 7588—2003《电梯制造与安装安全规范》（2) GB 8903—2005《电梯用钢丝绳》(3) GB/T 10058—2009《电梯技术条件》（4）GB/T 10059—2009《电梯试验方法》(5）GB 50310—2002《电梯工程施工质量验收规范》、（6）GB 10060—1993《电梯安装验收规范》（7）GB/T12974—1991《交流电梯电动机通用技术条件》(8）GB/T 24478-2009《电梯曳引机》（9）JG/T 5009—1992《电梯操作装置、信号及附件》(10) JG/T 5010—1992《住宅电梯的配置和选择》（11）DBJ/T 01-26-2003《建筑安装分项工程工艺规程（第五分册）2基本规定2。
1现场质量管理制度2.1。
1具有完善的验收标准、安装工艺及施工操作规程（或施工组织设计).2。
1.2具有本企业制定的包含施工全过程的各个工序的安装工程过程控制文件及项目质量计划。
2. 2电梯安装工程施工质量控制制度2. 2. 1电梯安装前，对施工现场应具备的施工条件勘察确认后，应进行土建交接检验,并填写书面交接记录，见附表二：土建交接检验记录表2。
2。
2电梯设备进场验收，应三方（厂家、业方代表、安装单位）共同进行，并将缺损件填写在电梯开箱点件记录表上，见附表一:电梯开箱点件记录表2。
2. 3电梯安装的各道工序均需要按照自检、互检、班长及项目经理确认的质量控制制度进行确认，隐蔽工程项目作业前必须事先邀请业方代表（监理工程师）到场确认并在相关质量记录表上签字，班长负责及时填写各道工序的质量记录表，每道工序合格后报请本企业质量管理部门检查确认.2.2.4工程部根据项目的检验计划及时进行各工序的质量检查确认并对不合格项目提出书面整改意见并确认，全部合格后填写当地政府质量验收部门规定的质量验收记录表格。
电梯安装与维护作业指导书
电梯安装与维护作业指导书第1章电梯概述 (3)1.1 电梯的定义与分类 (3)1.2 电梯的组成与工作原理 (4)1.3 电梯安全规范与标准 (4)第2章电梯安装前的准备工作 (5)2.1 施工现场勘察 (5)2.1.1 现场环境 (5)2.1.2 设备情况 (5)2.1.3 通道与运输 (5)2.1.4 施工条件 (5)2.2 施工方案制定 (5)2.2.1 施工流程 (5)2.2.2 施工方法 (5)2.2.3 施工组织设计 (5)2.2.4 安全措施 (5)2.3 施工人员培训与资质要求 (6)2.3.1 培训内容 (6)2.3.2 培训方式 (6)2.3.3 资质要求 (6)2.3.4 人员配置 (6)第3章电梯机械部分的安装 (6)3.1 机房设备安装 (6)3.1.1 设备检查 (6)3.1.2 机房布局 (6)3.1.3 设备安装 (6)3.1.4 电气接线 (7)3.2 井道设备安装 (7)3.2.1 导轨安装 (7)3.2.2 钢丝绳安装 (7)3.2.3 井道内其他设备安装 (7)3.3 轿厢与对重装置安装 (7)3.3.1 轿厢安装 (7)3.3.2 对重装置安装 (7)3.3.3 轿厢与对重装置调试 (7)第4章电梯电气部分的安装 (7)4.1 电气控制系统安装 (7)4.1.1 准备工作 (8)4.1.2 设备安装 (8)4.1.3 接线 (8)4.1.4 系统调试 (8)4.2 电气线路敷设 (8)4.2.2 线管敷设 (8)4.2.3 电气连接 (8)4.3 电梯电源与照明系统安装 (8)4.3.1 电源系统安装 (8)4.3.2 照明系统安装 (9)4.3.3 验收 (9)第5章电梯调试与验收 (9)5.1 电梯调试前的准备工作 (9)5.1.1 技术资料准备 (9)5.1.2 人员与工具准备 (9)5.1.3 现场环境检查 (9)5.1.4 电梯设备检查 (9)5.2 电梯调试方法与步骤 (9)5.2.1 电梯调试方法 (9)5.2.2 调试步骤 (9)5.3 电梯验收标准与程序 (10)5.3.1 验收标准 (10)5.3.2 验收程序 (10)第6章电梯维护保养基本要求 (10)6.1 维护保养的目的与意义 (10)6.1.1 保证电梯运行安全 (10)6.1.2 提高电梯运行效率 (10)6.1.3 降低电梯故障率 (10)6.1.4 节约电梯维修成本 (10)6.2 维护保养的基本要求 (10)6.2.1 维护保养人员要求 (10)6.2.2 维护保养工具及设备要求 (10)6.2.3 维护保养工作要求 (11)6.2.4 故障处理要求 (11)6.3 维护保养周期的确定 (11)6.3.1 日保养：每日对电梯进行一次清洁、检查、润滑等常规保养工作。
电梯安装作业指导书
电梯安装作业指导书1. 背景介绍电梯是现代社会中不可或缺的交通工具之一，给人们的生活和工作带来了极大的方便。
然而，电梯的安装过程复杂且涉及多个专业领域，需要有专业知识和技能的人员进行操作。
本作业指导书旨在为电梯安装人员提供全面的指导，确保安装过程的顺利进行。
2. 安装准备2.1 验收材料在开始电梯安装之前，首先需要对所需的材料进行验收。
确保所有材料的质量符合要求，并按照计划进行采购和储存。
2.2 安装场地准备确保安装场地满足电梯安装的相关要求，包括但不限于：地面平整、无杂物、有足够的空间等。
如发现不符合要求的情况，及时修正或与相关部门沟通。
3. 安装步骤3.1 基坑准备3.1.1 确定基坑尺寸：根据电梯的规格和要求，测量并确定基坑的尺寸。
3.1.2 清理基坑内杂物：清除基坑内的杂物，保持干净整洁。
3.1.3 基坑地面处理：确保基坑地面平整、坚固，根据需要进行必要的处理，如铺设混凝土地面、安装钢板等。
3.2 安装井道3.2.1 搭建井道支架：根据设计图纸和要求，搭建井道的支架结构，确保稳固和垂直度。
3.2.2 安装井道壁板：将井道壁板安装到支架上，确保井道结构的强度和稳定性。
3.2.3 安装井道门：按照相关要求，将井道门安装在井道壁板上，并进行调试和测试，确保正常运行。
3.3 安装轿厢及配重块3.3.1 安装轿厢：将轿厢运送到井道内，按照电梯制造商的要求进行安装。
3.3.2 安装轿厢门：根据设计图纸和要求，将轿厢门安装到井道壁板上，并进行调试和测试。
3.3.3 安装配重块：根据电梯类型和要求，将配重块安装到相应的位置，并测试其稳定性和运动性能。
3.4 安装驱动系统3.4.1 安装电动机：将电动机安装在轿厢或井道顶部，根据电梯型号和要求连接电源线路。
3.4.2 安装传动系统：根据电梯型号和要求，安装传动系统，包括电气线路、传动带或钢丝绳等。
3.4.3 联接控制系统：将电动机和传动系统与控制系统进行连接和调试，确保电梯正常运行。
无机房电梯安装作业指导书(2018.7改)
P G E CInnovation driven services伯爵电梯无机房曳引电梯安装作业指导书江苏伯爵电梯股份有限公司无机房曳引电梯安装作业指导目录一般规定、安装前的准备1 本说明书适用于本公司生产的电力拖动曳引驱动的无机房电梯。
本说明书中未涉及的安装质量和技术要求可按照GB/T10058-2009《电梯技术条件》及GB10060-2011《电梯安装验收规范》中的有关规定执行。
1.1本说明书共分为：安装前的准备工作；样板架制作和定位；导轨安装；井道顶部设施；井道设施；门系统；轿厢系统；电气设备安装等部分。
2 安装前的准备2.1 劳动力的组织电梯安装工作至少需要2名有一定电梯安装经验的钳工和1名熟悉电梯电气的电工组成安装队。
2.2 井道测量2.2.1 根据电梯土建总体布置图复核井道内的净平面尺寸(净宽和净深)、井道垂直度、井道留孔、预埋件位置、底坑深度、顶层高度、层站数、层站高度、提升高度、门洞尺寸、厅门口牛腿等，并将测量结果按层数列表做好记录。
如发现和土建图不符，应通知用户及时予以修正，方能继续施工。
2.3 开箱点件2.3.1 安装前会同用户按设备装箱清单所列的零部件名称、规格、数量核对箱内所有零部件及安装材料,如发现漏发,错发和损坏的零部件应及时由客户向有关单位联系解决。
2.3.2开箱后所有零件应妥善保管，小件入库，大件如导轨、对重架、对重块等可堆放在一层电梯厅门附近(注意堆放整齐)。
曳引机、控制柜、限速器装置运到顶层电梯门附近，这样可以避免二次搬运部件，便于施工，堆放时注意材料散放，避免楼板承重过大。
2.4搭设安装电梯所用脚手架2.4.1根据电梯轿厢大小以及对重位置确定脚手架形式，具体尺寸和要求可参见本公司的《主要部件安装示意图》中的脚手架施工图。
2.4.2在搭脚手架之前应清除井道底坑内积水、杂物以及井壁有碍安装的阻碍物。
2.4.3为保证安全，应在各厅门口处设置明显的警告标记，防止闲杂人员靠近安装现场，发生人身意外伤害事故。
杂物电梯安装调试作业指导书
杂物电梯安装调试作业指导书一、引言杂物电梯是一种用于运输杂物或货物的垂直运输设备，广泛应用于仓库、工厂、商场等场所。
为了确保杂物电梯的安装调试工作顺利进行，本指导书将详细介绍杂物电梯的安装调试步骤和注意事项。
二、安装前准备1. 设计方案确认：在进行杂物电梯的安装调试之前，需要确认设计方案是否符合实际需求，并与设计方案人员进行沟通和确认。
2. 材料准备：准备好所需的安装材料，包括电梯主体结构、导轨、电气设备等。
3. 设备检查：对所需安装的设备进行检查，确保设备完好无损，并与供应商进行确认。
三、安装步骤1. 安装电梯主体结构：根据设计方案，将电梯主体结构进行组装和安装，确保结构牢固稳定。
2. 安装导轨系统：根据设计方案和现场情况，安装导轨系统，并进行调整和校正，确保导轨的垂直度和平整度。
3. 安装电气设备：将电气设备按照设计方案进行安装，包括电动机、控制系统、按钮等。
4. 连接电缆和线路：根据电气设备的安装位置和布局，进行电缆和线路的连接，并进行绝缘和接地处理。
5. 安装安全装置：根据国家相关标准和设计方案要求，安装各种安全装置，如限位开关、防坠落装置等。
6. 安装操作面板：将操作面板安装在合适的位置，并与电气设备进行连接和调试。
四、调试步骤1. 电气系统调试：对安装完成的电气设备进行调试，包括电动机的正反转、限位开关的检测、按钮的功能测试等。
2. 导轨系统调试：对安装完成的导轨系统进行调试，检查导轨的垂直度和平整度，确保电梯的运行平稳。
3. 安全装置调试：对安装完成的安全装置进行调试，确保限位开关、防坠落装置等安全装置的正常工作。
4. 整机调试：对整个杂物电梯进行综合调试，测试电梯的运行速度、载重能力等指标，确保电梯的安全可靠。
五、注意事项1. 安全第一：在进行杂物电梯的安装调试作业时，必须严格按照相关安全规范和操作规程进行操作，确保安全第一。
2. 质量控制：在安装调试过程中，需要严格控制每个环节的质量，确保电梯的安装质量符合相关标准和要求。
电梯安装维修作业指导书及记录文件(全)
建设单位： 安装合同号； 进场施工（班）组： 进场时间：
质量记录编号：ZY-JL414-03
第1页共2页
版本/修订：B/0-2013
昆明三新控制工程有限公司
作业指导书
一、安装队安全教育记录
二、安全检查记录
三、违章处理记录
四、安全措施记录
记录人：
日期：
质量记录编号：ZY-JL414-03
第2页共2页
电梯安装维修保养工程
作业指导书
昆明三新
昆明三新控制工程有限公司
昆明三新控制工程有限公司
作业指导书目录
序号
文件名称
文件编号
1 垂直电梯（含曳引式杂物电梯）安装工艺流程图 ZY-AZGY-CZZW
2 自动扶梯自动人行道安装工艺流程图
ZY-AZGY-FT
3 液压电梯安装工艺流程图
ZY-AZGY-YYT
4 货物运抵通知书
开工日期：
施 工 长：
项目施工班长：
施工人员共；
人
资格审查：（审查完每一相关项，在方框内打√）
□ 持有效安装特种作业证的人员有
人；
□ 无有效安装特种作业证的人员，须办理工地实习证，
持实习证的有
人；
□ 持电焊证的为：
□ 持电工证的为：
□ 持起重证的为：
工作确认：（每确认完一项在方框内打√）
□ 工地安全检查号 □ 安点
□ 项目概况介绍 □ 员工的安全工作划分及职责 □ 地盘及周围环境介绍 □ 工地安全注意事项 □ 工地安全管理基本要求及安全技术交底 □ 操作前安全检查项目 □ 个人安全防护用品配备和使用 □ 如何使用安全兜带、下坠防止器及安全绳 □ 意外情况处理和紧急措施 □ 地盘主管或联络人姓名及电话 □ 其它（请注明）：
电梯安装作业指导书
电梯安装作业指导书1.目的对电梯安装的全过程进行有效控制，确保安装的质量，满足电梯设计性能要求。
2.适用范围适用各种型号的电梯、扶梯、自动人行道的安装作业。
3.作业程序3.1准备3.1.1勘察现场与编制施工方案3.1.1.1合同生效后，业务部根据合同规定要求签发《生产任务通知书》转调度室，在接到委托方进场通知后，由调度签发《施工通知书》转工程部、技术部。
工程部根据《施工通知书》要求，安排人员对现场进行实地勘察，与电梯制造厂和委托方提供的土建图核对，填写《电梯机房、井道预检记录》、《井道测量记录》（包含在电梯安装记录内）。
如有不符情况，及时与委托方协商解决，业务部予以配合协调。
工程部负责与现场签订《施工安全协议》，明确双方安全责权人。
3.1.1.2根据实地测量结果及施工要求，技术部做出具体的施工方案，并作为向当地技术监督检测部门申报安装开工资料之一。
3.1.2与委托方协商确定准确开工时间后，工程部确定项目负责人（队长）及施工人员，会同调度、技术共同签定《生产任务书》。
3.1.3由技术部填写《开工告知书》，经生产主管审核，报主管厂长同意后，上报需装设备所在地技术监督部门或有效监管部门审批并同意开工。
3.1.4由项目负责人（队长）落实人员,明确分工并组织职工学习作业指导书，工艺规范，安全管理标准等，做好开工准备工作。
3.1.5整理检查工具、各种机具。
3.1.6现场准备3.1.6.1进入现场后首先封闭施工场地，设置、张贴明显的安全标志。
3.1.6.2设置施工用临时电源，并符合相关要求。
临时电源箱设置明显的标志，低压照明符合安全电压标准。
3.1.7与委托方共同根据装箱单或有关技术资料清单进行清点核对，并指定人员办理入库保管，如发现缺损件或资料不全，由委托方及时与有关单位联系。
由项目负责人（队长）填写《电梯设备开箱检查记录》，双方签字。
3.1.8根据施工要求及现场条件领取辅料及消耗材料。
送到施工现场。
3.2安装3.2.1敷设施工平台，如脚手架等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电梯安装作业指导书1.安装过程安全注意事项：1.1必须牢记“安全第一”的生产观念，从思想上保持警惕。
1.2进入施工现场，必须头戴安全帽，工作时穿上合适的工作服和安全鞋，不可戴手镯、戒指等其它装饰品，严禁在工作时玩耍、打逗、饮酒。
1.3在井道脚手架上工作，上、下爬行时要注意站稳抓实，每层脚手架中间须搭一根钢管铺两层脚手片，除非已提供某些防护措施，当工作高度超过2 米而有坠落危险时，必须戴上安全带，并紧系在牢固的物体上。
当拆除脚手架时，必须把附在木板上的钉子除去或弄弯。
1.4在每个井道顶部挂两根生命线，用足够强度的支架固定。
1.5在厅门未安装前，必须在预留洞处设置防护栏，其高度不低于1 米，并且张贴醒目的危险标记。
防护栏底部用约150mn t勺踢脚板固定。
1.6应避免在井道内的不同楼层进行两项或多项工作。
1.7工作区域及周围地区必须保持清洁，任何时间均应防止绊倒，或其他损伤，保持安全的环境。
在留有预留孔的机房内，须用木板固定或重物覆盖预留孔，以防物体坠入井道。
机房内承重吊钩须有用户单位出具的承重载荷保证书。
1.8井道内要有足够的照明，严禁使用明火或者220V 电源作照明，必须使用36V以下的电源作照明。
1.9当使用易燃、易爆及有害液体时，必须要有足够的空气流通，并有保护措施和设置消防器材。
在现场严禁吸烟和引入火种。
如在密封场所，又无通风设施，则必须戴上许可的口罩，防止溶液接触到皮肤。
切勿将氧气、氯气等和这些溶液混合，以免发生爆炸。
1.10在使用电动工具时，必须保证有可靠而有效的接地，并配有漏电保护器，电动工具不得在潮湿或水中使用，切不可将电动工具当作其它用途使用。
1.11气割设备应放置妥善地方，并有《禁止吸烟》标志、消防措施和灭火工具。
氧气瓶和乙炔瓶存放距离不得小于7米，且远离火源至少10 米。
1.12当进行电焊或气割工作时，应提前与业主防火部门取得联系，申请动火证，操作者必须持有操作证方可动火，动火必须有监护人并配备灭火器。
1.13当放在棕绳、钢丝绳、电缆时，人不可钻其中间。
1.14严禁在电缆、电线、导轨、补偿链上爬行或滑下。
1.15在轿顶工作时须格外小心，要注意周围情况，以防电梯突然起动时发生坠落事故。
1.16未经质检部门验收合格的电梯，无关人员不得随意启动电梯。
1.17每天工作结束时，检查是否有工具、无用的物品还没有拾起，看看安排的工作是否完成。
1.18每个工地上必须备有急救药箱。
2.制定工作计划及程序2.1安装工艺流程：见电梯安装工艺流程图2.2工作计划2.2.1每个安装班组须制定相应的工作计划与工作进度。
2.2.2工作完成的每一度须做必要的尺寸和数据记录，以便核实，检查。
（隐蔽工程必须做记录）2.2.3每一道工序完成时，应进行自检或经检验员检验，如不合格，不能进行下道工序，且要及时返工，确保安装质量。
3.电梯安装前的准备工作3.1井道和机房的检查为了安装施工能顺利地进行，在施工准备时，必须粗测井道及机房尺寸，并与图纸核对，如有问题可提前发现，以便及时研究解决。
电梯井道水平尺寸是用铅锤测定的最小净空尺寸，允许偏差为：当高度w 30m时，0~+ 25mm当高度w 60m时，0~+ 35mm当高度w 90m时，0~+ 50mm3.1.1不放线在底层及顶层处测量井道宽度、井道净深、底坑深度、顶层高度、厅门留洞尺寸，与图纸标注尺寸核对是否有错误之处。
3.1.2检查机房留孔位置，井道预埋件位置是否正确无误。
3.1.3检查井道杂物、积水是否清理完毕，井道及楼板的合子板是否拆净，机房顶板及门窗是否施工完毕。
3.2开箱点件与设备检查3.2.1选好材料、设备的堆放地点、仓库。
3.2.2合同订货单位开箱，按装箱单逐项清点、检查，并做好错缺件记录。
3.2.3检查轿厢及对重部件的主要尺寸，并与土建图上主导轨距，对重导轨轨距及主导轨与对重导轨中心距核对，是否有错误及矛盾之处。
3.2.4粗测曳引轮、导向轮两轮外缘铅垂线距离，并与井道放线图主导轨与对重。
3.2.5导轨中心距核对，如有问题应提前解决。
在点件检查中，如质量、数量有问题时，须及时提出，在错缺件记录中注明，经双方签字、盖章确认。
3.3 设备的搬运及堆放地点3.3.1曳引机、导向轮、控制柜及承重钢梁等运至机房。
3.3.2 轿厢各部件运至顶层。
3.3.3对重、缓冲器、导轨运至底层。
3.3.4厅门运至各对应层，若有堆放条件，应放入库房。
3.3.5其他零部件均应妥善存入现场库房，特别应注意易变形的部件，如导轨、门扇、风扇等必须放平垫实。
3.4导轨的检查及修整：电梯所用的轿厢导轨和对重导轨必须是经质检部门用专门仪器测定的，直线度、对称度及厚薄程度均合格的产品，因为它直接影响到电梯导轨的安装精度与运行舒适感，是整梯安装至关重要的一步。
3.4.1仔细检查主导轨及对重导轨的接头情况，如发现有毛刺及污物存在，可用锉刀修整后，清洗干净。
342如发现导轨接头台阶处大于0.05mm可调整导轨排列次序使各接头偏差达到最小。
3.4.3将检查合格的主导轨及对重导轨洗净后，按阴阳榫排列，次序排定后将对应的接头用油漆编号。
3.4.4将导轨全部修整，次序排定后，找一清洁的地方用方块垫实放平，应避免导轨与其他物体碰撞，然后用蓬布覆盖，防止再碰上泥沙或其它污物。
3.5电源检查及施工用电3.5.1检查电梯供电电源是否为临时电源，如为临时电源应通知订货单位，及时安装为正式供电电源。
3.5.2检查电梯电源导线、电缆线及其他控制线的规格是否符合图纸要求，零线质量应符合使用要求。
3.5.3施工用电必须设专用闸箱，并有警告标记，各路负载必须有短路及过载保护装置，手动工具用电必须由匹配的漏电保护器控制。
3.5.4机房电源必须经开关控制，开关设置在操作方便之处，以便紧急情况下能及时拉闸。
保险丝应为正式保险丝，不得用铜丝代替。
3.5.5并列电梯用同一机房时，各梯施工电源必须有单独的开关分路供电，不得合用。
3.6 搭设脚手架：3.6.1搭设前必需根据井道放线图及安装图参照各种部件在井道内的安装位置和施工时的操作距离，例如大小导轨安装位置、剔道架孔的操作距离以及限速器钢丝绳、厅门、电线管槽、中间接线盒等的安装位置和距离，进行全盘考虑，确定脚手架的平面布置。
3.6.2 脚手架采用钢管、钢卡具搭设。
脚手板允许载荷不得小于250KG/M2。
363脚手立管最高点，位于井道顶下面1.5〜1.7米为宜，以便稳放样板。
顶层脚手架立管最好用四根短管，拆除此管后，余下的立管顶点应在最高层牛腿下面500mn 处，以便于轿厢组装。
3.6.4脚手架排管档距以1.4〜1.7 米为宜。
为便于安装作业，每层厅门牛腿下面200〜400mn处应设一档横管，两档横管之间应加装一档横管，便于上下攀登。
脚手架每档最少铺三分之二的脚手板，各层交错铺板，以减少坠落危险。
3.6.5脚手板两端探出排管150〜200mm并与排管用8#镀锌铁丝绑牢。
同时考虑脚手架的强度及自重，电梯提升高度超过50米，竖管可采用双管搭建或用钢梁架设。
4.电梯安装工艺与质量要求：4.1 样板架的制作：4.1.1样板架是电梯安装的基础，直接关系到电梯导轨的安装、主机定位的尺寸精度。
而且为了放线稳定，施工中往往要加垂线锤的重量，这样就使样板承受较大拉力，所以样板的制作必须保证质量和强度。
4.1.2制作样板架的材料一般选用易制作、成本低、韧性高、强度大，不易变形的材料制作。
4.1.3这里建议用4＃角钢制作，因为它强度足够，重量适宜，便于制作与定位。
选用的材料应平直、无弯曲变形。
4.1.4制作样板的角钢按具体尺寸由切割机裁好以后，采用电焊烧制而成，底面应在同一平面上，角度垂直，对角线误差尽可能小。
4.1.5样板架制成后，关键在于找准放线点。
按图纸要求，用石笔或粉笔划线，用铳子找放线点，各放线点本身的偏差不得大于0.30mm。
4.1.6在确定支架放线点时，应实际测量一下轿厢导轨与对重导轨的高度，然后定支架表面工作线到钢丝的距离，还必须以支架一只孔的中心为基准。
4.1.7确定轨道的放线点时，首先定出轿厢中心与对重中心，然后定出两导轨内表面距离。
除参照土建图外，还必须核对上梁、轿底及安全钳的内表面距离，以及轿厢和对重两侧导靴的内表面来确定。
如图纸尺寸与实际尺寸不符，应以实际尺寸为准。
4.1.8样板分为《整体样板》和《局部样板》，《整体样板》结构严谨、扎实，不易整体变形。
《局部样板》制作简单，但稍一受力，极易损坏。
原则上，《整体样板》和《局部样板》只要做工精良，定位准确，都确实可行。
但我们这里建议样板用《整体样板》，下样板用《局部样板》。
这样确定是因为在施工中万一有物体坠落，也只是换坏了下样板的一部分，不会使整个样板全部报废。
注意：上样板确定放线点时，除了石笔画点在同一平面上外，用铳子对准画线点铳印。
如电梯层楼底于30层，用1mm占头进行钻孔，还必须注意钻头钻孔也必须在同一平面上。
钻孔从架子底部往上钻，即使孔钻得不正，偏离了中心，也没关系。
架子翻身，放线点仍是正的，这很重要。
4.1.11 样板架制成后，各个尺寸应由安装监督或安装工自己进行复检，力求做到精确、牢固，不易变形。
4.2 样板架的定位：4.2.1上样板架可以在井道顶部，如机房预留孔的话，也可以在机房。
这里我们建议固定在井道顶部。
4.2.2上样板安装在井道中机房地面以下约1 米以内的地方，下样板安装在底坑地面以上1 米以内的地方。
1 米以内是指使操作者便于测量，且有一定活动空间。
423根据样板宽度在混凝土墙上用4根不小于60X 60X 300的角钢，用不小M12的膨胀螺丝把角钢平面向上平行固定在井道墙上，用钢管或槽钢架平，样板架的位置应尽可能水平，应用不小于300的生铁水平尺测量。
水平找准后，待测量梯井标准线，最后把样板架与钢管电焊烧牢。
4.2.4井道的放线：a)如果电梯层楼低于30层，一般用0.7mm或0.9mm的钢丝进行放线。
b)在上样板处，将钢丝穿过钻好的孔，一端用铁钉或螺帽固定在样板上，另一端悬一重物，顺序缓缓放下，至底坑。
中间垂线不能与脚手架或其它物体接触或穿入脚手架中，而且不能使钢丝有死结现象存在。
c)钢丝线放到底坑后，取下坠在钢丝上的重物，换上生铁线锤，其重量一般在13至15公斤左右，体积不宜过大。
4.3 梯井的测量4.3.1确定标准线时，应考虑梯井内安装的部件对轿厢的运行有无防碍，如限速器、限位、极限开关、随行电缆等，同时要考虑轿厢地坎与厅门地坎与梯井墙及其它结构是否有相碰现象，必须保证轿厢及对重上下运行时，其运动部分与梯井内静止部分及建筑结构的净距离不得小于50mm。
4.3.2确定轿厢导轨位置时，应根据支架可调部分高度要求，考虑安装位置有无问题，支架高度计算方法为：左（右）支架高度=轿厢中心到墙面实际距离减去1/2轨距及导轨高度与垫片厚度之和。
