交通信号灯PLC自动控制实验
交通信号灯的plc控制实验报告
交通信号灯的PLC控制实验报告1. 引言交通信号灯是城市交通管理中不可或缺的一部分。
在过去的几十年里，随着科技的发展，人们开始使用PLC（可编程逻辑控制器）来控制交通信号灯，以提高交通流量的效率和安全性。
本实验旨在通过PLC控制交通信号灯的过程，介绍PLC的基础知识和应用。
2. 实验目的本实验的主要目的是通过搭建一个基于PLC的交通信号灯控制系统，实现信号灯的自动切换和交通流量的控制。
具体目标如下：•了解PLC的基本工作原理和编程方法•掌握交通信号灯的控制逻辑和时序•使用PLC软件进行信号灯控制程序的编写和调试3. 实验设备和材料本实验所需的设备和材料如下：•PLC控制器•交通信号灯模型•电源线•编程软件4. 实验步骤步骤1：PLC控制器的连接首先，将PLC控制器与电源线连接，并确保电源正常供电。
接下来，将交通信号灯模型与PLC控制器连接，确保信号灯能够通过PLC控制器进行控制。
步骤2：PLC编程软件的安装与设置在计算机上安装PLC编程软件，并根据软件的操作指南进行设置。
确保软件与PLC控制器成功连接，以便进行后续的编程和调试操作。
步骤3：PLC程序的编写根据交通信号灯的控制逻辑和时序，使用PLC编程软件编写相应的PLC程序。
程序的编写主要包括以下几个方面：•定义输入信号：根据实际情况，定义输入信号，如检测车辆和行人的传感器信号。
•定义输出信号：根据实际情况，定义输出信号，如交通信号灯的红、黄、绿灯控制信号。
•编写控制逻辑：根据交通信号灯的控制规则和时序要求，编写PLC 程序的控制逻辑。
例如，当检测到车辆或行人通过传感器时，相应的信号灯应亮起。
步骤4：PLC程序的调试与测试在编写完PLC程序后，进行程序的调试和测试。
通过PLC编程软件提供的仿真功能，模拟输入信号的变化，观察输出信号和交通信号灯的状态变化是否符合设计要求。
如有问题，及时修改程序并重新调试。
步骤5：实验结果分析根据实际测试结果，对实验结果进行分析和总结。
plc红绿灯 实验报告
plc红绿灯实验报告PLC红绿灯实验报告引言：PLC（可编程逻辑控制器）是一种常用于自动化控制系统中的设备，它可以通过编程来实现各种控制功能。
红绿灯是城市交通中常见的交通信号灯，用于指示交通流量的控制。
本实验旨在利用PLC来控制红绿灯的切换，以实现交通流量的调控。
一、实验设备和材料本次实验所需的设备和材料包括PLC控制器、交通信号灯模块、电源、电线等。
其中，PLC控制器是实现红绿灯控制的核心设备，交通信号灯模块则是用于显示红绿灯状态的装置。
二、实验步骤1. 连接电源：将电源连接到PLC控制器，并确保电源供电正常。
2. 连接信号灯模块：将信号灯模块与PLC控制器相连，确保信号灯模块与PLC控制器之间的通信畅通。
3. 编写PLC程序：根据实验要求，编写PLC程序以实现红绿灯的切换。
程序中需要包括红灯、绿灯和黄灯的控制逻辑。
4. 上传程序至PLC控制器：将编写好的PLC程序上传至PLC控制器，确保程序加载成功。
5. 运行实验：启动PLC控制器，观察交通信号灯的变化情况。
根据程序的设定，红绿灯应按照一定的时间间隔进行切换。
三、实验结果与分析经过实验，我们成功实现了PLC控制的红绿灯系统。
在实验过程中，通过编写PLC程序，我们设定了红绿灯切换的时间间隔，使得交通信号灯能够按照一定的规律进行变换。
这种交通信号灯的控制方式可以有效地调控交通流量，提高道路交通的安全性和效率。
在实验过程中，我们还发现了一些问题。
首先，当交通流量较大时，红绿灯的切换时间间隔可能需要进行调整，以适应实际情况。
其次，PLC控制器的稳定性和可靠性对于红绿灯系统的正常运行至关重要。
因此，在实际应用中，需要对PLC控制器进行定期维护和检修，以确保其正常工作。
四、实验总结通过本次实验，我们深入了解了PLC控制器的原理和应用，并成功实现了PLC控制的红绿灯系统。
PLC技术在交通控制领域具有广泛的应用前景，它可以实现交通信号灯的智能化控制，提高交通的安全性和效率。

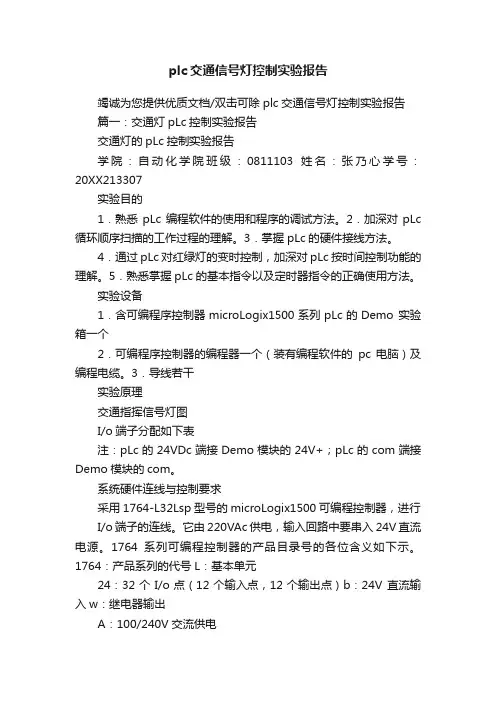

plc交通信号灯控制实验报告
plc交通信号灯控制实验报告竭诚为您提供优质文档/双击可除plc交通信号灯控制实验报告篇一：交通灯pLc控制实验报告交通灯的pLc控制实验报告学院：自动化学院班级：0811103姓名：张乃心学号：20XX213307实验目的1．熟悉pLc编程软件的使用和程序的调试方法。
2．加深对pLc 循环顺序扫描的工作过程的理解。
3．掌握pLc的硬件接线方法。
4．通过pLc对红绿灯的变时控制，加深对pLc按时间控制功能的理解。
5．熟悉掌握pLc的基本指令以及定时器指令的正确使用方法。
实验设备1．含可编程序控制器microLogix1500系列pLc的Demo 实验箱一个2．可编程序控制器的编程器一个（装有编程软件的pc 电脑）及编程电缆。
3．导线若干实验原理交通指挥信号灯图I/o端子分配如下表注：pLc的24VDc端接Demo模块的24V+；pLc的com端接Demo模块的com。
系统硬件连线与控制要求采用1764-L32Lsp型号的microLogix1500可编程控制器，进行I/o端子的连线。
它由220VAc供电，输入回路中要串入24V直流电源。
1764系列可编程控制器的产品目录号的各位含义如下示。
1764：产品系列的代号L：基本单元24：32个I/o点（12个输入点，12个输出点）b：24V 直流输入w：继电器输出A：100/240V交流供电下图为可编程控制器控制交通信号灯的I/o端子的连线图。
本实验中模拟交通信号灯的指示灯由24V直流电源供电。
o/2-o/4为南北交通信号灯，o/5-o/7为东西交通信号灯。
实现交通指挥信号灯的控制，交通指挥信号灯的布置，控制要求如下：（1）信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始正常工作，且先南北红灯亮，东西绿灯亮。
当启动开关断开时，所有信号灯熄灭。
（2）南北红灯维持25秒。
在南北红灯亮的同时东西绿灯也亮，并维持20秒。
到20秒时，东西绿灯闪亮，闪亮3秒后熄灭。

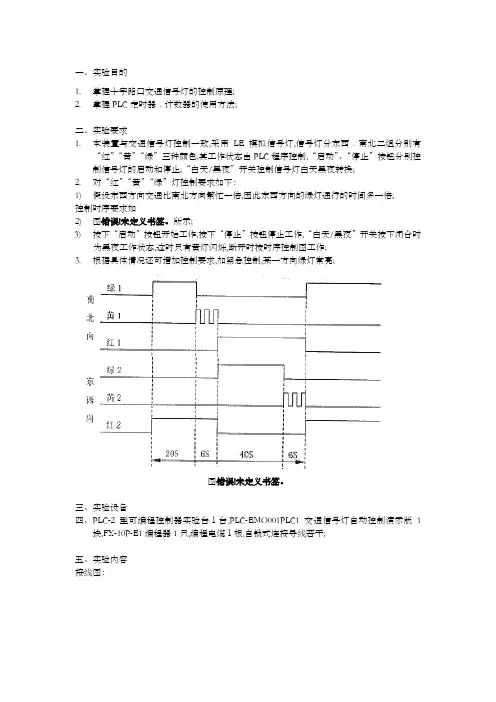

交通信号灯PLC自动控制实验
一、实验目的
1.掌握十字路口交通信号灯的控制原理;
2.掌握PLC定时器﹑计数器的使用方法;
二、实验要求
1.本装置与交通信号灯控制一致,采用LE模拟信号灯,信号灯分东西﹑南北二组分别有
“红”“黄”“绿”三种颜色;其工作状态由PLC程序控制,“启动”、“停止”按钮分别控制信号灯的启动和停止;“白天/黑夜”开关控制信号灯白天黑夜转换;
2.对“红”“黄”“绿”灯控制要求如下：
1)假设东西方向交通比南北方向繁忙一倍,因此东西方向的绿灯通行的时间多一倍;
控制时序要求如
2)图错误!未定义书签。
所示;
3)按下“启动”按钮开始工作,按下“停止”按钮停止工作,“白天/黑夜”开关按下闭合时
为黑夜工作状态,这时只有黄灯闪烁,断开时按时序控制图工作;
3.根据具体情况还可增加控制要求,如紧急控制,某一方向绿灯常亮;
图错误!未定义书签。
三、实验设备
四、PLC-2型可编程控制器实验台１台,PLC-EMO001PLC1交通信号灯自动控制演示版1
块,FX-10P-E1编程器1只,编程电缆１根,自锁式连接导线若干;
五、实验内容
接线图：
程序指令：
梯形图：
六、实验记录
程序测试过程
七、实验总结
通过交通灯PLC控制系统的设计,掌握了十字路口交通信号灯的控制原理,以及PLC定时器﹑计数器的使用方法,同时学会了PLC系统设计的步骤和方法;。
实验五 PLC实现的交通信号灯控制
实验五 PLC实现的交通信号灯控制一、实验目的用PLC构成交通灯自动控制系统，通过本实验使学生进一步掌握PLKC的使用与编程方法，初步具备编写较复杂程序的能力。
二、实验内容1、十字路口交通控制要求自控开关X0闭合后，东西绿灯亮4秒，再闪烁2S后灭，红灯亮8秒灭，绿灯亮4秒，再闪烁2秒后灭......依次循环。
与此对应，当东西绿灯、黄灯亮是，南北红灯亮8S，绿灯亮4S后闪烁2S灭，黄灯亮2S灭,红灯亮8S灭......循环。
2、I/O分配输入：X0---自控开关；输出：Y0---东西红灯；Y1----东西黄灯；Y2----东西绿灯；Y3----南北红灯；Y4----南北黄灯；Y5----南北绿灯。
3、根据控制要求编写梯形图程序，将涉及的程序输入可编程控制器，并进行PG转换。
三、实验要求根据控制时序图和I/O接口分配表设计交通灯控制程序，写出程序清单集注释，画出梯形图。
调试程序。
四、实验设备1 、TVT-90A太师可编程控制器训练装置2、RS422/RS232适配器3、UNIT---3交通信号灯控制实验板4、微型电子计算机5、连接导线若干五、实验步骤1、启动计算机进入FPWIN----GR软件，将梯形图输入并进行PG转换，将程序存入磁盘；2、将24V的+ 极分别接至数字量调试单元X和Y 的COM端，将电源的—极接至数字量调试单元X和Y 的C端。
3、将电源的—极接至实验模板的0V 端，为PLC的输出点提供电源回路；4、根据电路设计将数字量调至单元的Y输出接至实验板上的对应输入端；5、打开实验装置电源开关，将PLC的方式选择开关置于REMOTE 位置，然后在计算机上输入Ctl+Esc键盘指令，或使用编程软件界面中的联机工具按钮，使PLC工作于在线状态；6、将程序下装到PLC，然后把PLC上的方式选择开关置于RUN 位置即可运行程序。
六、实验过程2．实验程序0. LDI Y61.AND X02.ANI T43.OUT T54.K 85.ANI T06.OUT Y3 南北红灯8s7.LD T08.OUT T49.K 810.OUT Y0 东西红灯8s11.LDI Y612.AND X013.ANI T014.OUT T615.K 416.LD Y317.ANI T618.LD T619.ANI T720.AND R901C22.OUT Y2 东西绿灯4s23.LD T624.OUT T7 东西绿灯闪烁2s25.K 226.LD T727.OUT T528.K 229.ANI T530.OUT Y1 东西黄灯2s31.LD T032.OUT T133.K 434.LD Y035.ANI T136.LD T137.ANI T238.AND R901C39.ORB40.OUT Y5 南北绿灯4s41.LD T142.OUT T2 南北绿灯闪烁2s43.K 244.LD T245.OUT T346.K 247.ANI T348.OUT Y4 南北黄灯2s49.LD Y550.AND Y251.OUT Y6七、思考题1．与传统的继电器——接触器控制系统相比较，PLC控制系统有什么主要的优点？答：2．简要说明PLC中“Y”继电器和“R”继电器的区别是什么？答：输出继电器Y：由输出接口电路和输出映像寄存器组成。
交通控制plc实验报告
交通控制plc实验报告交通控制PLC实验报告摘要：本实验旨在利用PLC（可编程逻辑控制器）技术来实现交通信号灯的控制，以提高交通效率和安全性。
通过实验，我们验证了PLC在交通控制中的应用效果，并对其性能进行了评估。
1. 实验目的交通信号灯是城市交通管理的重要组成部分，它能够有效地指引车辆和行人，减少交通事故的发生。
本实验旨在利用PLC技术设计和控制交通信号灯，以验证其在交通控制中的应用效果，并评估其性能。
2. 实验原理PLC是一种专门用于工业控制的计算机，它能够根据预设的逻辑程序自动执行各种控制任务。
在交通控制中，我们可以利用PLC来模拟交通信号灯的控制过程，包括红灯、黄灯和绿灯的切换，以及不同方向车辆和行人通行的协调。
3. 实验过程我们首先搭建了一个简单的交通信号灯模型，包括红、黄、绿三种灯和对应的控制电路。
然后，我们编写了PLC程序，根据交通信号灯的工作原理和规定，设置了不同灯的亮灭时长和切换逻辑。
最后，我们将PLC连接到交通信号灯模型，进行了实际控制和调试。
4. 实验结果经过实验，我们成功地利用PLC实现了交通信号灯的控制，包括按照规定的时间间隔切换红、黄、绿三种灯，以及协调不同方向的车辆和行人通行。
我们还对PLC的控制精度、稳定性和响应速度进行了评估，结果表明PLC在交通控制中具有较高的可靠性和灵活性。
5. 结论本实验验证了PLC在交通控制中的应用效果，证明了其能够有效地提高交通效率和安全性。
未来，我们将进一步优化PLC程序和控制系统，以适应更复杂的交通场景，为城市交通管理和发展做出更大的贡献。
通过本次实验，我们深刻认识到PLC技术在交通控制领域的潜力和优势，相信它将在未来的交通管理中发挥越来越重要的作用。
plc交通信号灯实验报告
plc交通信号灯实验报告PLC交通信号灯实验报告一、引言PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的控制设备。
在交通领域，PLC也扮演着重要的角色，特别是在交通信号灯的控制方面。
本实验旨在通过使用PLC控制交通信号灯，探索其在交通管理中的应用。
二、实验目的1. 了解PLC的基本原理和工作方式；2. 掌握PLC编程的基本方法；3. 设计并实现PLC交通信号灯控制系统；4. 分析并评估PLC在交通信号灯控制中的优势和局限性。
三、实验设备和方法1. 实验设备：- PLC控制器- 交通信号灯模拟器- 电源- 电缆和连接器2. 实验步骤：- 连接PLC控制器和交通信号灯模拟器；- 配置PLC控制器的输入和输出端口；- 编写PLC程序，实现交通信号灯的控制逻辑；- 上传程序到PLC控制器；- 运行实验，观察交通信号灯的变化。
四、实验结果与分析通过实验，我们成功地实现了PLC交通信号灯控制系统。
根据交通信号灯的控制逻辑，我们将其分为红灯、绿灯和黄灯三个状态。
在实验中，我们设置了不同的时间间隔，以模拟实际交通信号灯的运行情况。
通过观察实验结果，我们发现PLC交通信号灯控制系统具有以下优点：1. 稳定性：PLC控制器能够稳定地执行程序，确保交通信号灯按照预定逻辑运行，减少了人为操作的误差；2. 灵活性：PLC编程可以根据实际需求进行调整和修改，方便对交通信号灯进行灵活的控制；3. 可靠性：PLC控制器具有较高的可靠性和耐用性，能够在恶劣的环境条件下正常运行。
然而，PLC交通信号灯控制系统也存在一些局限性：1. 成本较高：PLC控制器和相关设备的价格相对较高，对于一些资源有限的地区可能不太实际；2. 维护困难：PLC控制器需要专业人员进行维护和修复，对于技术水平较低的地区可能存在一定的困难；3. 受限于编程能力：PLC编程需要一定的技术知识和经验，对于一些缺乏相关背景的人员来说，可能需要额外的培训。
五、结论通过本次实验，我们深入了解了PLC交通信号灯控制系统的原理和应用。
交通灯PLC控制实验报告
交通灯的PLC控制实验报告学院：自动化学院班级：0811103 姓名：张乃心学号：2011213307实验目的1．熟悉PLC编程软件的使用和程序的调试方法。
2．加深对PLC循环顺序扫描的工作过程的理解。
3．掌握PLC的硬件接线方法。
4．通过PLC对红绿灯的变时控制，加深对PLC按时间控制功能的理解。
5．熟悉掌握PLC的基本指令以及定时器指令的正确使用方法。
实验设备1．含可编程序控制器MicroLogix1500系列PLC的DEMO实验箱一个2．可编程序控制器的编程器一个（装有编程软件的PC电脑）及编程电缆。
3．导线若干实验原理交通指挥信号灯图I/O端子分配如下表输入输出启动按钮IN/0东西红灯OUT/0东西黄灯OUT/1东西绿灯OUT/2南北红灯OUT/3南北黄灯OUT/4南北绿灯OUT/5注：PLC的24V DC端接DEMO模块的24V+ ； PLC的COM端接DEMO模块的COM 。
系统硬件连线与控制要求采用1764-L32LSP型号的MicroLogix 1500可编程控制器，进行I/O端子的连线。
它由220V AC供电，输入回路中要串入24V直流电源。
1764系列可编程控制器的产品目录号的各位含义如下示。
1764：产品系列的代号L：基本单元24：32个I/O点（12个输入点，12个输出点）B：24V直流输入W：继电器输出A ：100/240V交流供电下图为可编程控制器控制交通信号灯的I/O端子的连线图。
本实验中模拟交通信号灯的指示灯由24V直流电源供电。
O/2-O/4为南北交通信号灯，O/5-O/7为东西交通信号灯。
DCCOM I/0VAC VDCVACVDCO/2O/3O/4O/6O/5O/7红绿黄红绿黄24V DC24V DC24V DCMicroLogix1500实现交通指挥信号灯的控制，交通指挥信号灯的布置，控制要求如下：（1）信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始正常工作，且先南北红灯亮，东西绿灯亮。
交通信号灯控制实验
交通信号灯控制实验
一 、实验目的
用PLC构成交通灯信号控制系统。
二 、实验设备
1、可编程控制器
2、上位机编程软件
3、交通灯模块
三、实验预习
根据所给的控制要求，编制控制流程图，绘制出梯形图，并写出注释说明。
四、实验内容：
1、控制要求
自动开关合上后，东西方向绿灯亮25S，闪3S（三次）后灭，黄灯亮2S后灭；红灯亮30S；绿灯亮……，如此循环。
对应东西方向绿、黄灯亮时，南北方向红灯亮30S，接着绿灯亮25S，闪3S（三次）后灭，黄灯亮2S后灭；红灯又亮……，如此循环。
2、I/O分配及接线。
3、按要求编写程序并输入程序。
4、调试并运行程序。
五、实验报告
1、写出控制要求
2、画出PLC I/O端口接线图
3、绘制控制流程图、应用程序梯形图和说明。
4、绘制程序运行时，输入、输出状态时序图。
5、总结本次实验心得和体会。
六、思考题：
在实验内容的基础上增加手动控制。
不管何时手动开关闭合时，南北绿灯亮，东西红灯亮。
当手动开关打开，自动开关闭合时，东西绿灯亮，南北红灯亮。
编
制程序，并上机调试程序运行。
实验二、交通信号灯控制
交通灯的软件编程
work1
交通灯的软件编程
当T0接通，T2控制东西绿灯和黄灯
当T0接通，T3控制南北红灯
交通灯的软件编程
T1接通后，T4控制东西红灯
T1接通后，T5控制南北绿灯和黄灯
交通灯的软件编程
即在T0控制时刻里，T2开始延时后，东西绿灯亮8秒， 然后灭，然后黄灯亮三秒
交通灯的软件编程
实验步骤： 实验步骤：
1．按照输入输出模块接线图以及直流电 动机主电路接线图进行外部接线； 2．使用STEP-7软件创建项目，并进行硬 件配置和参数设置 3．打开项目中的OB1程序块编写控制程 序 4．下载，调试程序
交通灯的软件编程
思路：可以先采用SE指令，产生周期为 23秒，占空比为11：12的矩形波。再将 其分割成所需要的矩形波。 SE先分11秒为T0，T0 控制接通延时T2 开关东西绿灯位8S，同时控制接通延时 T4南北红灯亮9S。分T112S，T5 东西红 灯10S，T3南北绿灯亮9S
交通信号灯的控制要求
根据控制要求画出交通信号灯的时序图 如图所示
交通信号灯的控制要求
系统分析 1．PLC硬件配置：控制系统中的硬件配置如 下：
序号 1 2 3 名称 CPU 电源模块 开关量输入模块 型号说明 CPU315 PS307 SM323 数量 1 1 1
交通信号灯的控制要求
2．分析控制要求进行输入输出点分配，并根 据分配画出外部接线图。
交通信号灯的控制
交通信号灯模型如图所示
交通信号灯的控制要求
控制要求如下：自动开关合上之后，东 西绿灯亮8秒灭，黄灯亮3秒之后灭，红 灯亮10秒后闪2秒然后绿灯亮......循环， 对应东西绿黄灯亮时，南北红灯亮9秒后 闪2秒，接着绿灯亮9秒后闪秒灭，黄灯 亮3秒，红灯又亮....循环。当断开自动开 关时，交通信号灯立刻停止工作。
PLC控制交通信号灯实验报告
PLC控制交通信号灯实验报告实验报告：PLC控制交通信号灯一、实验目的本实验旨在通过PLC控制，实现对交通信号灯的控制和调度。
通过编程和调试，使交通信号灯能够按照规定的时间间隔进行红绿灯的切换，以实现交通的有序通行。
二、实验器材1.S7-1200PLC控制器2.数字输入模块3.数字输出模块4.交通信号灯模型三、实验原理交通信号灯控制系统是通过PLC控制，通过红、绿、黄三种灯光的切换来控制车辆和行人的通行。
系统中使用三个输出模块控制三种灯光的亮灭，一个输入模块用于接收行人请求的信号。
根据一定的时序控制，通过PLC编程，实现灯光的切换和调度。
四、实验步骤1.搭建PLC控制器和信号灯的硬件连接。
2.将信号灯的红灯接到Q0.0（输出模块的输出口0）；将信号灯的绿灯接到Q0.1；将信号灯的黄灯接到Q0.2；将行人请求按钮接到I0.0（输入模块的输入口0）。
3.打开PLC编程软件，进行逻辑图的编程。
4.编写程序，设置红灯亮10秒、黄灯亮3秒、绿灯亮10秒、再次黄灯亮3秒，循环往复。
6.观察交通信号灯的切换情况，检查是否按照预期的时间间隔进行灯光切换。
五、实验结果经过编程和调试，实验中的交通信号灯实现了按照预定的时序进行红绿灯的切换。
每个灯的亮灭时间符合要求，红灯亮10秒，黄灯亮3秒，绿灯亮10秒，再次黄灯亮3秒，循环往复。
六、实验总结通过这个实验，我们深入理解了PLC控制器的原理和编程的方法。
实验实现了交通信号灯的控制与调度，使交通能够有序通行。
实验中，我们主要学会了PLC控制的编程方法，使用输入输出模块连接外部设备，以及对程序进行调试的技巧。
在实验过程中，我们也遇到了一些问题和困难。
比如，编程逻辑的构思和写出正确的程序。
需要进行多次调试，才能保证灯的切换和亮灭时间的准确性。
此外，我们还意识到交通信号灯的控制非常重要，对于道路交通的安全性和畅通性起到了关键作用。
通过PLC控制交通信号灯，可以实现更准确，更可靠的灯光切换，提高了交通系统的效率和安全性。
交通控制plc实验报告
交通控制plc实验报告交通控制PLC实验报告引言：交通拥堵一直是城市发展中的难题。
为了解决这一问题，交通控制系统应运而生。
PLC（可编程逻辑控制器）作为一种广泛应用于工业自动化的控制设备，在交通控制领域也有着重要的应用。
本实验旨在通过使用PLC来控制交通信号灯，实现交通流畅的目标。
一、实验目的本实验的主要目的是通过PLC控制交通信号灯，模拟交通流量的控制，以实现交通的高效运行。
通过本实验，我们可以了解PLC的基本原理和应用，并深入理解交通控制系统的工作原理。
二、实验原理交通信号灯控制系统是通过PLC来实现的。
PLC是一种可编程的电子控制器，可以根据预先编写的程序来控制输出设备的状态。
在本实验中，PLC将根据交通流量的情况来控制交通信号灯的变化，以确保交通流畅。
三、实验步骤1. 搭建实验装置：将交通信号灯与PLC连接，确保电路连接正确无误。
2. 编写PLC程序：根据交通流量的变化规律，编写PLC程序来控制交通信号灯的变化。
例如，当交通流量较大时，绿灯时间延长；当交通流量较小时，红灯时间延长。
3. 载入程序：将编写好的PLC程序载入PLC设备中。
4. 运行实验：观察交通信号灯的变化情况，记录交通流量与信号灯变化的关系。
四、实验结果与分析在实验过程中，我们发现随着交通流量的增加，PLC控制的交通信号灯能够迅速做出相应的调整。
当交通流量较大时，绿灯时间延长，红灯时间缩短，以确保交通流畅。
当交通流量较小时，红灯时间延长，绿灯时间缩短，以节约能源并减少交通阻塞。
通过实验结果的分析，我们可以得出以下结论：1. PLC控制交通信号灯能够根据交通流量的变化实时调整信号灯的变化，以提高交通的效率。
2. PLC控制交通信号灯可以根据不同的交通流量情况进行灵活的调整，以适应不同时间段的交通需求。
3. PLC控制交通信号灯的实时性和准确性能够有效地降低交通事故的发生率，提高道路的安全性。
五、实验总结通过本次实验，我们深入了解了PLC的基本原理和应用，并通过实际操作掌握了PLC控制交通信号灯的方法。
交通灯控制实验报告
一、实验目的1. 理解交通灯控制系统的工作原理和基本组成。
2. 掌握PLC（可编程逻辑控制器）编程和调试方法。
3. 学习交通灯控制系统的硬件连接和电路设计。
4. 提高实际应用中解决复杂问题的能力。
二、实验原理交通灯控制系统是城市交通管理的重要组成部分，其基本原理是通过对交通信号灯进行控制，实现交通流量的有序疏导。
本实验采用PLC作为控制核心，通过编写程序实现对交通灯的定时控制。
三、实验器材1. PLC主机2. 交通灯控制模块3. 电源模块4. 交通灯模型5. 连接线四、实验步骤1. 硬件连接：- 将PLC主机与交通灯控制模块、电源模块和交通灯模型连接。
- 将PLC主机与计算机连接，以便进行程序编写和调试。
2. 程序编写：- 根据交通灯控制要求，编写PLC程序。
- 程序主要包括以下部分：- 启动信号处理：检测启动开关状态，控制交通灯开始工作。
- 定时控制：根据设定的时间，控制交通灯的红、黄、绿灯亮灭。
- 紧急处理：检测紧急处理开关状态，实现交通灯的紧急控制。
3. 程序调试：- 在计算机上运行PLC程序，观察程序运行效果。
- 根据实际情况，对程序进行调试和优化。
4. 实验验证：- 在实际硬件环境中运行程序，观察交通灯控制效果。
- 验证程序是否满足实验要求。
五、实验结果与分析1. 实验结果：- 在实验过程中，成功实现了交通灯的控制，实现了红、黄、绿灯的定时切换。
- 在紧急情况下，能够实现交通灯的紧急控制。
2. 结果分析：- 通过实验，掌握了PLC编程和调试方法，提高了实际应用中解决复杂问题的能力。
- 实验结果表明，所设计的交通灯控制系统具有良好的稳定性和可靠性。
六、实验总结本次实验成功实现了交通灯控制系统的设计与实现，达到了预期目标。
通过实验，我们掌握了以下知识点：1. 交通灯控制系统的工作原理和基本组成。
2. PLC编程和调试方法。
3. 交通灯控制系统的硬件连接和电路设计。
本次实验提高了我们的实际应用能力，为以后从事相关领域工作奠定了基础。
PLC控制交通灯实验报告
广东技术师范学院实验报告学院：专业：班级：成绩：姓名：学号：组别：组员：实验地点：实验日期：指导教师签名：实验（1）项目名称：PLC控制交通灯1.实验项目名称PLC控制交通灯2.实验目的和要求（1）熟悉各种基本指令的应用及交通灯的控制方式（2）通过动手接线，提高实际动手能力以及加强对PLC基本结构的理解（3）加强对PLC逻辑顺序编程的理解，能够熟练运用PLC定时器3.主要仪器设备（1）DICE-PLC可编程序控制器实验箱1台（2）编程电缆1根（3）连接导线若干4.实验内容及步骤（1）控制要求信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始工作，且先南北红灯亮，东西绿灯亮，模拟东西方向车辆行驶的灯亮。
当启动开关断开时，所有信号灯都熄灭。
南北红灯亮维持25秒，东西绿灯亮维持20秒。
到20秒时，东西绿灯闪亮，闪亮3秒后熄灭，模拟东西方向车辆行驶的灯熄灭。
在东西绿灯熄灭时，东西黄灯亮，并维持2秒。
到2秒时，东西黄灯熄灭，东西红灯亮，同时，南北红灯熄灭，绿灯亮，模拟南北方向车辆行驶的灯亮。
东西红灯亮维持25秒，南北绿灯亮维持20秒，然后闪亮3秒后熄灭，模拟南北方向车辆行驶的灯熄灭。
同时南北黄灯亮，维持2秒后熄灭，这时南北红灯亮，东西绿灯亮，周而复始。
交通信号灯的时序图如图1所示：本实验是一个简单时序的顺序控制实验，关键是要将交通灯状态变化的时间点标记出来。
分析时序图，找出交通灯状态发生变化的每个时间点，并使PLC作出相应的动作改变交通灯的状态。
（2）参考实验接线表见图2，可以修改试验模块对应的主机编号。
（2）确定输入、输出端口，连接好导线，并编写程序（3）编译程序，无误后下载至PLC主机的存储器中，并运行程序（4）调试程序，直至符合设计要求5.实验梯形图请画出你的实验接线表和程序梯形图。
plc交通信号灯实验报告
plc交通信号灯实验报告PLC交通信号灯实验报告摘要：本实验旨在利用PLC（可编程逻辑控制器）技术设计和实现交通信号灯控制系统。
通过实验，我们测试了PLC控制交通信号灯的可行性，并对系统进行了性能评估。
实验结果表明，PLC技术能够有效地控制交通信号灯，提高交通效率，确保交通安全。
1. 引言交通信号灯是城市交通管理的重要组成部分，它能够有效地引导车辆和行人，保障交通的顺畅和安全。
传统的交通信号灯控制系统通常采用计时器或者电控系统，但这些系统存在着一定的局限性，如难以灵活调整、维护成本高等。
而PLC技术作为一种先进的控制技术，具有灵活性高、可靠性强、易于维护等优点，因此被广泛应用于工业控制系统中。
本实验旨在利用PLC技术设计和实现交通信号灯控制系统，验证其在交通管理中的可行性和效果。
2. 实验目的（1）了解PLC技术的基本原理和应用；（2）设计并实现交通信号灯控制系统；（3）测试PLC控制交通信号灯的性能，并对系统进行评估。
3. 实验内容（1）PLC控制交通信号灯的设计和搭建；（2）对交通信号灯进行不同情况下的控制实验，如车辆流量大、行人过街等；（3）对系统进行性能评估，如响应速度、稳定性等。
4. 实验步骤（1）搭建实验平台，包括PLC控制器、交通信号灯等设备；（2）编写PLC程序，实现对交通信号灯的控制；（3）进行交通信号灯控制实验，记录实验数据；（4）对实验数据进行分析和评估。
5. 实验结果与分析经过实验，我们成功地利用PLC技术设计和实现了交通信号灯控制系统。
在不同情况下，系统能够有效地控制交通信号灯，提高交通效率，确保交通安全。
实验数据显示，PLC控制交通信号灯的响应速度快，稳定性好，具有较高的可靠性和灵活性。
因此，PLC技术在交通信号灯控制中具有广阔的应用前景。
6. 结论本实验验证了PLC技术在交通信号灯控制中的可行性和效果，为城市交通管理提供了新的解决方案。
PLC控制交通信号灯能够有效地提高交通效率，确保交通安全，具有较高的可靠性和灵活性。
PLC交通灯实验报告
实验二十字路口交通灯控制实验1. 实验目的（1）练习定时器、计数器的基本使用方法。
（2）掌握PLC的编程和调试方法。
（3）对应用PLC解决实际问题的全过程有个初步了解。
2. 实验设备（1）编程器1台（PC机）。
（2）实验装置1台（含S7-200 24点CPU）。
（3）交通灯实验模板一块。
（4）导线若干。
图1.12 交通灯模拟控制板3. 控制要求及参考交通路口红、黄、绿灯的基本控制要求如下：路口某方向绿灯显示（另一方向亮红灯）10秒后，黄灯以占空比为50％的一秒周期（0.5秒脉冲宽度）闪烁3次（另一方向亮红灯），然后变为红灯（另一方向绿灯亮、黄灯闪烁），如此循环工作。
PLC I/O端口分配：SB1 I0.0 起动按钮SB2 I0.1 停止按钮HL1（HL7）Q0.0 东西红灯HL2（HL8）Q0.1 东西黄灯HL3（HL9）Q0.2 东西绿灯HL4（HL10）Q0.4 南北红灯HL5（HL11）Q0.5 南北黄灯HL6（HL12）Q0.6 南北绿灯PLC 参考电路：图1.13 红绿灯控制PLC 电气原理图4. 实验内容及要求（1）按参考电路图完成PLC 电路接线（配合通用器件板开关元器件）。
（2）输入参考程序并编辑。
（3）编译、下载、调试应用程序。
功能表图如下：Q0.51L 1M+24V NL12L GND Q0.6SB2SB1Q0.1I0.1Q0.4Q0.2PLCI0.0Q0.0HL5220VACHL6+24VHL2HL4HL3HL1梯形图如下：指令代码程序如下：LD I0.0O M0.0AN I0.1= M0.0LD M0.0LPSAN Q0.3AN T41TON T37 , +250 LRDA T37TON T38 , +250 LRD A T38TON T39 , +30 LRDA T39TON T40 , +20 LRDA T37TON T41 , +300 LRDA T44TON T42 , +20 LRDAN Q0.3AN T37TON T43 , +200 LRDA T43TON T44 , +30 LRDAN T46TON T45 , +5 LRDA T45TON T46 , +5 LRDAN T37AN Q0.3= Q0.2 LRDLD Q0.6 AN T38LD T 38 AN T39A T45 OLDALD= Q0.0 LRD AN T38 AN T40 = Q0.1 LRDLD Q0.2 AN T43 LD T43 AN T44 A T45 OLDALD= Q0.4 LPPLPSA T44 AN T42 = Q0.5 LRDA T37 = Q0.6 LPPA Q0.0 A Q0.4 = Q0.35.思考练习（1）采用经验设计法应该如何实现？、。
交通信号灯的plc控制实验报告
交通信号灯的plc控制实验报告交通信号灯的PLC控制实验报告摘要：本实验旨在通过PLC控制交通信号灯的变换，以实现交通流量的优化和交通事故的减少。
通过对PLC编程的学习和实践，我们成功地设计了一个基于PLC的交通信号灯控制系统，并进行了相应的实验验证。
1. 引言交通信号灯是城市道路交通管理的重要组成部分，它通过不同颜色的信号灯指示车辆和行人的通行情况。
传统的交通信号灯控制方式往往由定时器控制，无法根据实际交通情况进行灵活调整，容易造成交通拥堵和事故。
而PLC作为一种可编程控制器，具有灵活性强、可靠性高的特点，可以实现对交通信号灯的智能控制。
2. 实验目的本实验的主要目的是设计一个基于PLC的交通信号灯控制系统，实现对交通流量的优化和交通事故的减少。
通过实验验证PLC在交通信号灯控制方面的应用效果，并对实验结果进行分析和总结。
3. 实验装置和方法本实验所使用的装置包括PLC控制器、交通信号灯模型和传感器。
首先，我们根据实际交通场景设计了交通信号灯的控制逻辑，并使用PLC编程软件进行程序设计。
然后，将PLC控制器与交通信号灯模型和传感器连接，进行实验验证。
4. 实验结果和分析在实验过程中，我们通过改变交通信号灯的控制逻辑，模拟不同交通流量情况下的信号灯变换。
通过观察和记录交通流量、通行时间等数据，我们发现PLC控制下的交通信号灯能够更加准确地根据实际情况进行调整，提高交通效率。
同时，我们还进行了多组实验对比，验证了PLC控制相较于传统定时器控制的优势。
5. 实验总结通过本次实验，我们深入了解了PLC在交通信号灯控制方面的应用。
PLC控制可以根据实际交通情况进行智能调整，提高交通效率，减少交通事故的发生。
然而，我们也发现在实际应用中，PLC控制系统的可靠性和稳定性仍然存在一定的挑战，需要进一步的研究和改进。
6. 展望未来，我们将继续研究和改进基于PLC的交通信号灯控制系统。
我们希望能够进一步提高系统的可靠性和稳定性，实现更加智能化和精准化的交通信号灯控制。
红绿灯plc实验报告
红绿灯plc实验报告红绿灯PLC实验报告引言：红绿灯是城市交通中不可或缺的一部分，它在道路上起着引导交通、维护交通秩序的重要作用。
而PLC（Programmable Logic Controller，可编程逻辑控制器）则是一种用于自动化控制的电子设备，广泛应用于工业控制系统中。
本实验旨在通过PLC来实现红绿灯的控制，以了解PLC在交通领域的应用。
实验步骤：1. 硬件连接首先，我们需要准备PLC设备和红绿灯的硬件组件。
将PLC与红绿灯的电路进行连接，确保电路连接正确无误。
2. 编写程序接下来，我们需要使用PLC编程软件来编写程序。
在程序中，我们将定义红绿灯的状态和切换条件。
例如，当红灯亮起时，绿灯和黄灯应该熄灭；当绿灯亮起时，红灯和黄灯应该熄灭。
通过编写逻辑语句，我们可以实现红绿灯的自动切换。
3. 上传程序完成程序编写后，我们将其上传到PLC设备中。
通过与PLC设备的通信，将程序传输到设备中，使其能够执行我们编写的逻辑。
4. 运行实验启动PLC设备后，我们可以观察到红绿灯的状态发生变化。
根据我们在程序中定义的逻辑，红绿灯将按照一定的时间间隔进行切换。
通过观察红绿灯的变化，我们可以验证我们编写的程序是否正确。
实验结果：经过实验，我们成功地使用PLC实现了红绿灯的控制。
红绿灯按照我们编写的程序进行切换，确保交通流畅和安全。
这证明了PLC在交通领域的应用潜力和效果。
讨论：PLC作为一种可编程的控制器，具有很高的灵活性和可靠性。
在交通领域中，PLC可以被广泛应用于红绿灯、路口信号控制等方面。
与传统的电路控制相比，PLC可以根据需要进行灵活的调整和修改，提高了控制系统的可维护性和可扩展性。
然而，PLC在交通领域的应用也存在一些挑战。
首先，PLC设备的成本相对较高，对于一些资源有限的地区可能存在一定的经济压力。
其次，PLC的编程需要一定的技术和专业知识，对于一些缺乏相关背景的人员来说可能存在一定的学习难度。
结论：通过本次实验，我们深入了解了PLC在交通领域中的应用。
实验六 交通信号灯的自动控制实验
实验七交通信号灯的自动控制实验一、实验目的1．掌握用PLC控制十字路口交通灯的设计方法。
2．熟悉PLC指令的功能。
3．学会用PLC解决一个实际问题的思路。
二、实验器材1．FX系列PLC一台2．FX-10P-E或FX-20P-E手持编程器一台3．模拟开关板一块4．编程电缆5．连接导线三、实验原理十字路口交通信号灯在日常生活中经常用到，可以用PLC对其进行控制。
十字路口两个方向交通灯自动控制时序工作波形图如图23所示。
图23 交通灯时序工作波形图从图中可以看出，东西方向和南北方向绿、黄和红灯相互亮灯时间是相等的。
如果取单位时间t＝2s，则整个一次循环时间需要40s。
采用PLC控制时，其I/O分配表如表4所示。
表4 交通灯控制I/O接口地址分配表输入输出器件器件号功能说明器件器件号功能说明0 X0 启动按钮G1 Y0 东西向绿灯1 X1 停止按钮Y1 Y1 东西向黄灯R1 Y2 东西向红灯G2 Y3 南北向绿灯Y2 Y4 南北向黄灯R2 Y5 南北向红灯本实验用步进顺控指令实现交通灯自动控制，其顺序功能图如图24所示。
图24 交通灯控制顺序功能图四、实验步骤和内容1．按图24输入程序。
2．检查程序是否正确。
3．运行程序，观察Y0～Y5的输出是否符合实际要求。
输入程序;程序正确结果；东西方向和南北方向绿、黄和红灯相互亮灯时间是相等的。
如果取单位时间t ＝2s，则整个一次循环时间需要40s。
五、实验总结和体会程序复杂，认真谨慎输入程序是最关键的一步，PLC功能强大，应程序复杂，认真谨慎输入程序是最关键的一步，PLC功能强大，应用广泛，认真做好第一个PLC实验非常有必要！。
plc交通灯的实验报告
plc交通灯的实验报告PLC交通灯的实验报告引言：交通灯是现代城市中不可或缺的交通设施，它在道路上起到安全引导和交通流畅的作用。
随着科技的不断进步，传统的交通灯逐渐被PLC（可编程逻辑控制器）交通灯所取代。
本文将介绍PLC交通灯的原理和实验结果，并探讨其在交通管理中的优势。
一、PLC交通灯的原理PLC交通灯是基于可编程逻辑控制器技术的一种智能交通灯系统。
它通过PLC控制器对交通灯进行精确的时间控制，根据交通流量和道路情况实时调整交通信号，从而提高交通效率和安全性。
二、实验设计为了验证PLC交通灯的效果，我们设计了一组实验。
实验中使用了三个交通灯，分别是红灯、黄灯和绿灯。
我们设置了不同的时间间隔和交通流量，通过观察和记录交通灯的变化情况，评估PLC交通灯的性能。
三、实验结果在实验过程中，我们发现PLC交通灯相比传统交通灯具有以下几个优势：1. 灵活性：PLC交通灯可以根据实时交通流量和道路情况进行调整。
当交通流量较大时，绿灯时间可以适当延长，以提高交通效率。
而当交通流量较小时，绿灯时间可以缩短，从而减少等待时间。
2. 节能环保：PLC交通灯可以根据实际需要调整亮灯时间，避免不必要的能源浪费。
此外，PLC交通灯还可以通过智能控制减少车辆的急加速和急刹车，从而减少尾气排放和交通事故的发生。
3. 故障检测：PLC交通灯具有自动故障检测功能，可以实时监测交通灯的运行状态。
一旦发生故障，PLC交通灯会自动报警并进行维修，提高了交通设施的可靠性和稳定性。
四、PLC交通灯的应用前景PLC交通灯作为一种智能交通管理系统，具有广阔的应用前景。
它可以根据城市交通情况进行定制化设计，满足不同地区的交通需求。
此外，PLC交通灯还可以与其他智能交通设备进行联动，实现交通信息的共享和交通流量的动态调整。
五、结论通过本次实验，我们验证了PLC交通灯的优势和应用前景。
PLC交通灯的灵活性、节能环保和故障检测功能使其成为未来城市交通管理的重要组成部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、实验目的
1.掌握十字路口交通信号灯的控制原理。
2.掌握PLC定时器﹑计数器的使用方法。
二、实验要求
1.本装置与交通信号灯控制一致，采用LE模拟信号灯，信号灯分东西﹑南北二组分别有
“红”“黄”“绿”三种颜色。
其工作状态由PLC程序控制，“启动”、“停止”按钮分别控制信号灯的启动和停止。
“白天/黑夜”开关控制信号灯白天黑夜转换。
2.对“红”“黄”“绿”灯控制要求如下：
1)假设东西方向交通比南北方向繁忙一倍，因此东西方向的绿灯通行的时间多一倍。
2)控制时序要求如
3)图1所示。
4)按下“启动”按钮开始工作，按下“停止”按钮停止工作，“白天/黑夜”开关按下闭合
时为黑夜工作状态，这时只有黄灯闪烁，断开时按时序控制图工作。
3.根据具体情况还可增加控制要求，如紧急控制，某一方向绿灯常亮。
图1
三、实验设备
四、PLC-2型可编程控制器实验台１台，PLC-EMO001PLC1交通信号灯自动控制演示版1
块，FX-10P-E1编程器1只，编程电缆１根，自锁式连接导线若干。
五、实验内容
接线图：
程序指令：
梯形图：
六、实验记录
程序测试过程
七、实验总结
通过交通灯PLC控制系统的设计，掌握了十字路口交通信号灯的控制原理，以及PLC 定时器﹑计数器的使用方法，同时学会了PLC系统设计的步骤和方法。
