显示器接口(VGA)针脚定义

VGA针脚定义

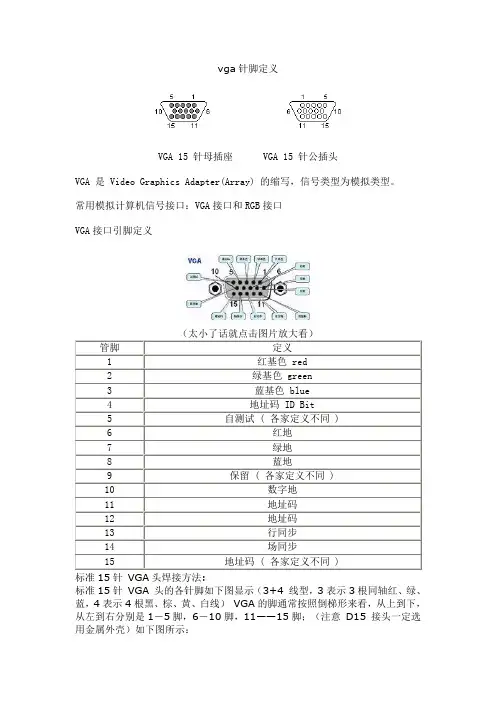

vga针脚定义VGA 15 针母插座 VGA 15 针公插头VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。

常用模拟计算机信号接口：VGA接口和RGB接口VGA接口引脚定义标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：VGA 接口对地阻值1脚85 电压0.5V2脚85 电压0.5V3脚85 电压0.5V6脚0 7脚0 8脚013脚300-600 电压5V14脚300-600 电压5V5脚10脚为GND15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。

有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。

三、VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）第一、 1 、 2 、 3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；第二、5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；第三、11脚接网线中的某个线（在此定义为接棕色线，11－棕）第四、13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；第五、14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；第六、15脚VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。

显示器接口(VGA)针脚定义

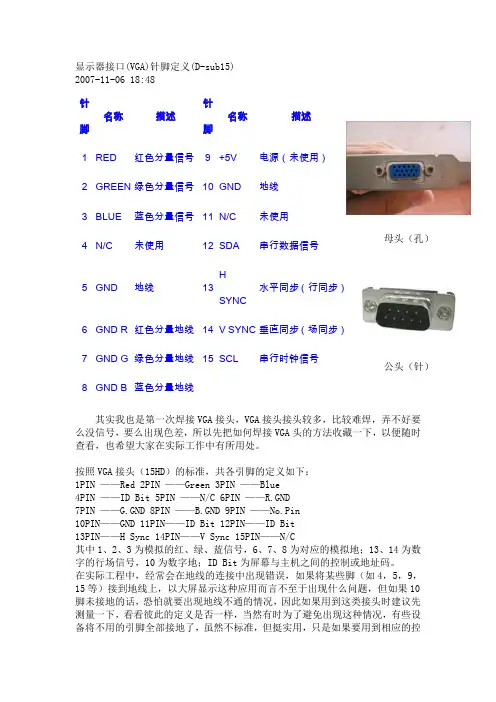

显示器接口(VGA)针脚定义显示器接口(VGA)针脚定义(D-sub15) 2007-11-06 18:48针脚名称描述针脚名称描述母头（孔）公头（针）1RED红色分量信号9+5V电源（未使用）2GREEN绿色分量信号10GND地线3BLUE蓝色分量信号11N/C未使用4N/C未使用12SDA串行数据信号5GND地线13HSYNC水平同步（行同步）6GND R红色分量地线14V SYNC垂直同步（场同步）7GND G绿色分量地线15SCL串行时钟信号8GND B蓝色分量地线其实我也是第一次焊接VGA接头，VGA接头接头较多，比较难焊，弄不好要么没信号，要么出现色差，所以先把如何焊接VGA头的方法收藏一下，以便随时查看，也希望大家在实际工作中有所用处。

按照VGA接头（15HD）的标准，共各引脚的定义如下：1PIN ——Red 2PIN ——Green 3PIN ——Blue4PIN ——ID Bit 5PIN ——N/C 6PIN ——R.GND7PIN ——G.GND 8PIN ——B.GND 9PIN ——No.Pin10PIN——GND 11PIN——ID Bit 12PIN——ID Bit13PIN——H Sync 14PIN——V Sync 15PIN——N/C其中1、2、3为模拟的红、绿、蓝信号，6、7、8为对应的模拟地；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。

在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。

VGA针脚定义及焊接方法

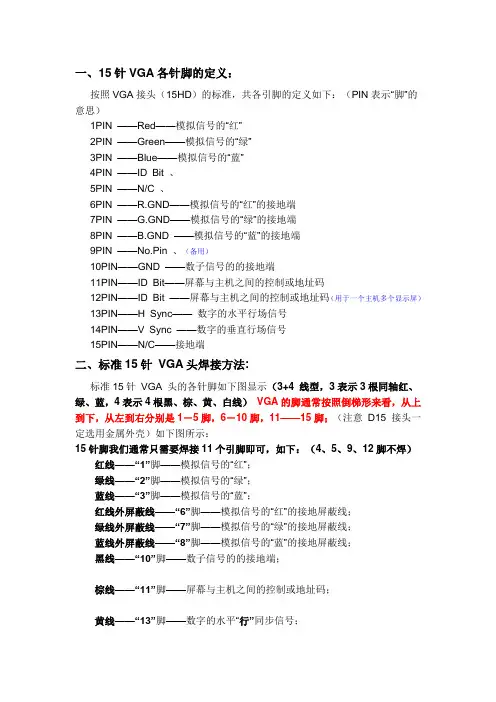

一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

VGA各针脚定义和焊接方法精

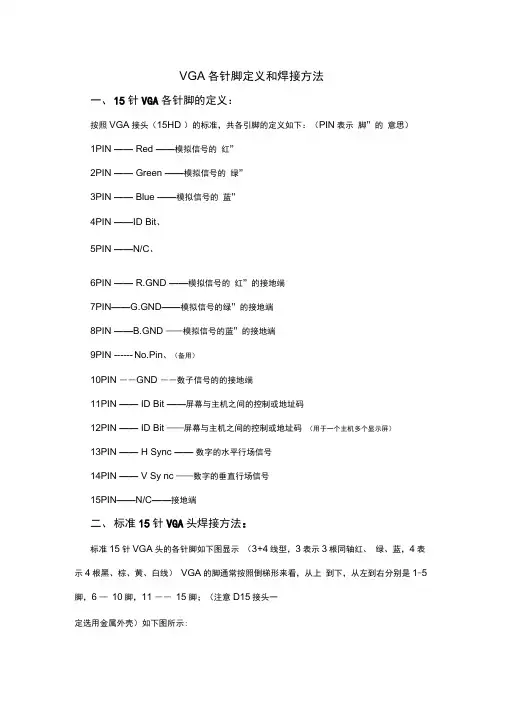

VGA各针脚定义和焊接方法一、15针VGA各针脚的定义：按照VGA接头（15HD ）的标准，共各引脚的定义如下：（PIN表示脚”的意思）1PIN —— Red ——模拟信号的红”2PIN —— Green ——模拟信号的绿”3PIN —— Blue ——模拟信号的蓝”4PIN ——ID Bit、5PIN ——N/C、6PIN —— R.GND ——模拟信号的红”的接地端7PIN——G.GND——模拟信号的绿”的接地端8PIN ——B.GND ——模拟信号的蓝”的接地端9PIN ------ No.Pin、（备用）10PIN ――GND ――数子信号的的接地端11PIN —— ID Bit ——屏幕与主机之间的控制或地址码12PIN —— ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN —— H Sync ——数字的水平行场信号14PIN —— V Sy nc ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法：标准15针VGA头的各针脚如下图显示（3+4线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1-5脚，6 —10脚，11 ―― 15脚；（注意D15接头一定选用金属外壳）如下图所示:15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12 脚不焊）红线一- “1脚—模拟信号的红”绿线- “ 2脚—模拟信号的绿”蓝线一3脚—模拟信号的蓝”- “红线外屏蔽线——“ 6脚——模拟信号的红”的接地屏蔽线;绿线外屏蔽线——“7脚——模拟信号的绿”的接地屏蔽线;蓝线外屏蔽线——“8脚——模拟信号的蓝”的接地屏蔽线;黑线- -“10'脚- -数子信号的的接地端；棕线- -“11'脚- 屏幕与主机之间的控制或地址码；黄线- -“13'脚- -数字的水平行”同步信号；白线-“14'脚- -数子信号的垂直场”同步信号；VGA线外屏蔽线- “ 15脚VGA插座外壳压接接地在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4,5, 9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。

显示器接口(VGA)针脚定义

显示器接口(VGA)针脚定义(D-sub15) 2007-11-06 18:48针脚名称描述针脚名称描述母头（孔）公头（针）1RED红色分量信号9+5V电源（未使用）2GREEN绿色分量信号10GND地线3BLUE蓝色分量信号11N/C未使用4N/C未使用12SDA串行数据信号5GND地线13HSYNC水平同步（行同步）6GND R红色分量地线14V SYNC垂直同步（场同步）7GND G绿色分量地线15SCL串行时钟信号8GND B蓝色分量地线其实我也是第一次焊接VGA接头，VGA接头接头较多，比较难焊，弄不好要么没信号，要么出现色差，所以先把如何焊接VGA头的方法收藏一下，以便随时查看，也希望大家在实际工作中有所用处。

按照VGA接头（15HD）的标准，共各引脚的定义如下：1PIN ——Red 2PIN ——Green 3PIN ——Blue4PIN ——ID Bit 5PIN ——N/C 6PIN ——R.GND7PIN ——G.GND 8PIN ——B.GND 9PIN ——No.Pin10PIN——GND 11PIN——ID Bit 12PIN——ID Bit13PIN——H Sync 14PIN——V Sync 15PIN——N/C其中1、2、3为模拟的红、绿、蓝信号，6、7、8为对应的模拟地；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。

在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。

标准15针 VGA 显示接口定义及焊接方法<图>管脚定义1 红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地。

VGA接口针脚定义及接法

显示器接口针脚定义及接法针脚名称描述针脚名称描述母头（孔）公头（针）1 RED 红色分量信号 9 +5V 电源（未使用）2 GREEN 绿色分量信号 10 GND 地线3 BLUE 蓝色分量信号 11 N/C 未使用4 N/C 未使用 12 SDA 串行数据信号5 GND 地线 13 HSYNC 水平同步（行同步）6 GNDR 红色分量地线 14 VSYNC 垂直同步（场同步）7 GNDG 绿色分量地线 15 SCL 串行时钟信号8 GNDB 蓝色分量地线VGA 接口15根针，其对应接口定义如下，其下为VGA 接头图。

1红基色red2绿基色green3蓝基色blue4地址码IDBit5自测试(各家定义不同)6红地7绿地8蓝地9保留(各家定义不同)10数字地11地址码12地址码13行同步14场同步15地址码(各家定义不同)一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线??脚1红线的屏蔽线脚6绿线的芯线??脚2绿线的屏蔽线脚7蓝线的芯线??脚3蓝线的屏蔽线脚8黑线????????脚10棕线????????脚11黄线????????脚13白线????????脚14外层屏蔽????D15端壳压接?如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15两端的5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15端壳。

?VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。

2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。

15针VGA各针脚的定义

15针VGA接口定义图VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型，显示卡端的接口为 15 针母插座：显示器连线端的接口为 15 针公插头：中文版：一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针 VGA头焊接方法:标准15针 VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线） VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意 D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

VGA各针脚定义和焊接方法(精)

VGA各针脚定义和焊接方法一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

15针VGA各针脚的定义

第四、 13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；
第五、 14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；
第六、15脚 VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）
15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。
第一、 1 、 2 、 3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；
第二、 5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；
第三、 11脚接网线中的某个线（在此定义为接棕色线，11－棕）
蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；
黑线——“10”脚——数子信号的的接地端；
棕线——“11”脚——屏幕与主机之间的控制或地址码；
黄线——“13”脚——数字的水平“行”同步信号；
白线——“14”脚——数子信号的垂直“场”同步信号；
VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。
四、VGA线缆布放和施工中注意的问题:
1、线缆选用：一般工程和家庭中最好购买专门的VGA线缆，价格层次不齐，中等可用的大概价：格8－10元/米，低于8元/米的可能不怎么样，高于13元/米的应该算是质量很好的。如果实在没条件购买的话就用别的凑乎了，比如用网线，用网线距离最好不要超过10-15米，5米左右还可以，再长图像效果不行。
在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。

VGA接口15根针,其对应接口定义如下,其下为VGA接头图。(可编辑)

VGA接口15根针,其对应接口定义如下,其下为VGA接头图。

（可编辑）(文档可以直接使用，也可根据实际需要修改使用,可编辑推荐下载）VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

如果没有，如上图所示编号。

注意，公母头焊接时，须注意将方向平行反过来焊接。

普通VGA线焊接方法如下（D15焊接法）：红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

vga接口引脚定义VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型，显示卡端的接口为 9 针母插座：显示器连线端的接口为 9 针公插头：引脚定义Pin Name Dir Description1RED Red Video2GREEN Green Video3BLUE Blue Video4HSYNC Horizontal Sync5VSYNC Vertical Sync6RGND Red Ground7GGND Green Ground8BGND Blue Ground9SGND Sync Ground15针VGA接口引脚定义1、RED 红色信号2、GREEN 绿色信号3、BLUE 蓝色信号4、ID2 显示器标识未25、GND 地6、RGND 红色地7、GGND 绿色地8、BGND 蓝色地9、KEY-Key 空10、SGND 同步地11、ID0 显示器标识位012、ID1orSDA 显示器标识位113、HSYNC or CSYNC 行同步14、VSYNC 场同步15、ID3 or SCL 显示器标识位3英文版见：o一个VGA显示器接口显示一个图片需要五个信号：一、R、G和B信号，也就是红、绿、蓝三原色。

15针VGA各针脚的定义

一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针 VGA头焊接方法:标准15针 VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线） VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意 D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

VGA接口的定义

VGA接口的定义(母座脚管图)公头脚管左右顺序相反15针VGA接口定义图VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型，显示卡端的接口为 15 针母插座：显示器连线端的接口为 15 针公插头：1 红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )VGA接口定义管脚定义1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )计算机D15的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

宏控中控系统投影机输出口（VGA)选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）5 线 D15红基色 red (R) 脚 1绿基色 green(G) 脚 2蓝基色 blue(B) 脚 3行同步(H) 脚 13场同步(V) 脚 14地线 D15 端壳压接RGB接口专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口。

VGA接口针脚定义及接法

显示器接口针脚定义及接法针脚名称描述针脚名称描述母头（孔）公头（针）1 RED 红色分量信号 9 +5V 电源（未使用）2 GREEN 绿色分量信号 10 GND 地线3 BLUE 蓝色分量信号 11 N/C 未使用4 N/C 未使用 12 SDA 串行数据信号5 GND 地线 13 HSYNC 水平同步（行同步）6 GNDR 红色分量地线 14 VSYNC 垂直同步（场同步）7 GNDG 绿色分量地线 15 SCL 串行时钟信号8 GNDB 蓝色分量地线VGA 接口15根针，其对应接口定义如下，其下为VGA 接头图。

1红基色red2绿基色green3蓝基色blue4地址码IDBit5自测试(各家定义不同)6红地7绿地8蓝地9保留(各家定义不同)10数字地11地址码12地址码13行同步14场同步15地址码(各家定义不同)一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线??脚1红线的屏蔽线脚6绿线的芯线??脚2绿线的屏蔽线脚7蓝线的芯线??脚3蓝线的屏蔽线脚8黑线????????脚10棕线????????脚11黄线????????脚13白线????????脚14外层屏蔽????D15端壳压接?如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15两端的5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15端壳。

?VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。

2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。

显示器接口针脚定义

显示器接口针脚定义(D-sub15)Posted on 2007-06-25 13:00 scgw阅读(1332) 评论(1)编辑收藏网摘所属分类: 计算机技术针脚名称描述针脚名称描述母头（孔）公头（针）1 RED 红色分量信号9 +5V 电源（未使用）2 GREEN 绿色分量信号10 GND 地线3 BLUE 蓝色分量信号11 N/C 未使用4 N/C 未使用12 SDA 串行数据信号5 GND 地线13 H SYNC 水平同步（行同步）6 GND R 红色分量地线14 V SYNC 垂直同步（场同步）7 GND G 绿色分量地线15 SCL 串行时钟信号8 GND B 蓝色分量地线上些日子因为要焊一根投影机视频线，无奈没有线序资料，遂在网上搜索，加上本人实践操作，成功制作。

现将资料与大家分享。

VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

[separator]1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

如果没有，如上图所示编号。

注意，公母头焊接时，须注意将方向平行反过来焊接。

普通VGA线焊接方法如下（D15焊接法）：红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。
