如何使用CAD进行地形和地貌建模CAD(计算机辅助设计)软件是一种常用的设计工具,它在多个领域被广泛应用,包括建筑、工程、制造等。
在地形和地貌建模领域,CAD软件也是一个强大的工具,它可以帮助我们创建高度准确的地形和地貌模型。
本文将介绍如何使用CAD进行地形和地貌建模,为您提供一些使用技巧。
首先,在CAD软件中创建新的项目并选择适当的坐标系统。
地形和地貌模型需要准确的坐标系统支持,所以在开始之前,请确保您选择了正确的坐标系统。
您可以从地图中获取正确的坐标信息,并在软件中进行相应的设置。
接下来,我们需要导入地图数据。
可以从多个来源获取地图数据,例如卫星图像、地形测量数据等。
将地图数据导入CAD软件中,可以通过一些插件或者扩展支持导入不同类型的地图数据,并将其转化为可编辑的对象。
一般情况下,我们可以使用等高线数据来建立地形模型。
在CAD软件中,可以使用等高线插值工具将等高线数据转化为具有平滑曲面的地形模型。
另外,还可以使用插值算法来填充地形数据之间的空白区域,以得到更完整的地形模型。
地貌建模涉及到山脉、河流、湖泊等自然地物的绘制。
在CAD软件中,可以使用多边形绘制工具来创建这些自然地物。
使用绘图工具,我们可以按照地图中的实际形状和尺寸来绘制山脉、河流等。
在建模过程中,可以通过调整对象的属性来增加地形和地貌的细节。
例如,可以调整高度、宽度、颜色等属性,以使地形和地貌更加逼真。
此外,CAD软件还提供了一些渲染和光照效果功能,可用于增强地形和地貌模型的可视化效果。
通过调整渲染模式、光线方向和强度等参数,我们可以获得更真实的地形和地貌效果。
最后,可以使用CAD软件中的导出功能将地形和地貌模型导出为常用的文件格式,如.obj、.fbx等。
这些文件可以在其他设计软件中进一步编辑和使用。
在使用CAD进行地形和地貌建模时,需要注意以下几点:首先,要确保地图数据的准确性和完整性。
不准确或缺失的数据将导致建模结果不准确。
使用CAD进行地形设计的实用技巧
![使用CAD进行地形设计的实用技巧](https://img.taocdn.com/s3/m/7061ac1d492fb4daa58da0116c175f0e7cd11928.png)
使用CAD进行地形设计的实用技巧地形设计在建筑、景观设计等领域中起着至关重要的作用。
CAD (Computer-Aided Design,计算机辅助设计)软件是一种强大的工具,可以帮助设计师更轻松地进行地形设计。
下面是几种使用CAD进行地形设计的实用技巧。
1. 创建基础地形在CAD中,首先创建地形的基础图层。
可以使用线段、多边形或矩形工具来描绘地形的基本轮廓。
绘制轮廓时,可以根据实际地形地貌特征选择合适的工具。
2. 平台化地形平台化是地形设计中常用的技巧之一。
使用CAD软件中的修剪和填充功能来调整地形的高度和平整度。
通过将高度调整为相同的数值,可以创建出平坦的地块或台地。
3. 添加自然元素地形设计还需要考虑自然元素,如岩石、水体和植被。
CAD软件提供了丰富的库存图标和符号,可以将这些自然元素添加到地形设计中。
可以从库存图标中选择合适的元素,并将其放置在适当的位置。
4. 创建高程线高程线可以更直观地显示地形的高低起伏。
使用CAD软件的等高线工具,可以根据地形的高度差绘制出高程线。
通过调整高程线的间距和数值,可以呈现出更详细的地形特征。
5. 地形疏导在地形设计中,疏导是指通过调整地势,使水流朝着预期的方向流动。
CAD软件的修剪和填充功能可以帮助设计师进行地形疏导。
通过增加或减少地块的高度,可以引导水流流向指定的位置。
6. 生成三维模型CAD软件不仅可以创建二维的地形设计,还可以生成真实感十足的三维模型。
通过将图纸转化为三维模型,可以更好地展示地形设计的效果。
使用CAD软件中的建模工具,可以根据实际尺寸和比例来创建精细的三维模型。
7. 进行可视化分析CAD软件提供了许多分析工具,可以帮助设计师更好地评估地形设计的可行性。
通过进行可视化分析,可以发现设计中的问题,并及时进行调整。
例如,可以模拟雨水流动的路径,以确定是否存在积水或水流阻塞的问题。
8. 导入现有数据在进行地形设计时,有时会用到现有的地理数据,如地图或卫星图像。
使用CAD软件进行地形建模
![使用CAD软件进行地形建模](https://img.taocdn.com/s3/m/e13f8f1ccdbff121dd36a32d7375a417866fc183.png)

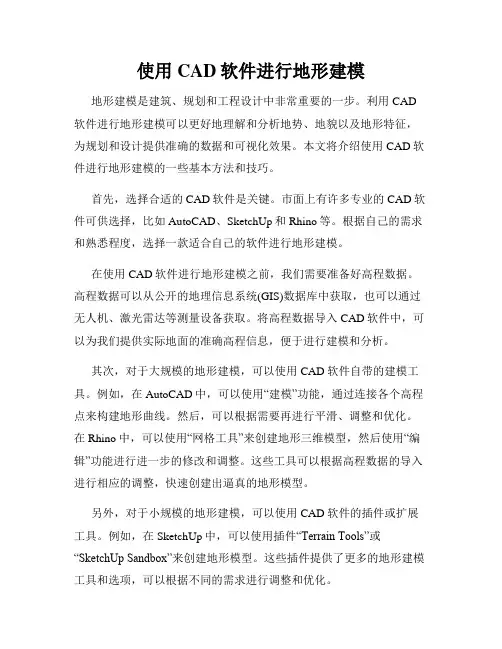

使用CAD软件进行地形建模地形建模是建筑、规划和工程设计中非常重要的一步。
利用CAD 软件进行地形建模可以更好地理解和分析地势、地貌以及地形特征,为规划和设计提供准确的数据和可视化效果。
本文将介绍使用CAD软件进行地形建模的一些基本方法和技巧。
首先,选择合适的CAD软件是关键。
市面上有许多专业的CAD软件可供选择,比如AutoCAD、SketchUp和Rhino等。
根据自己的需求和熟悉程度,选择一款适合自己的软件进行地形建模。
在使用CAD软件进行地形建模之前,我们需要准备好高程数据。
高程数据可以从公开的地理信息系统(GIS)数据库中获取,也可以通过无人机、激光雷达等测量设备获取。
将高程数据导入CAD软件中,可以为我们提供实际地面的准确高程信息,便于进行建模和分析。
其次,对于大规模的地形建模,可以使用CAD软件自带的建模工具。
例如,在AutoCAD中,可以使用“建模”功能,通过连接各个高程点来构建地形曲线。
然后,可以根据需要再进行平滑、调整和优化。
在Rhino中,可以使用“网格工具”来创建地形三维模型,然后使用“编辑”功能进行进一步的修改和调整。
这些工具可以根据高程数据的导入进行相应的调整,快速创建出逼真的地形模型。
另外,对于小规模的地形建模,可以使用CAD软件的插件或扩展工具。
例如,在SketchUp中,可以使用插件“Terrain Tools”或“SketchUp Sandbox”来创建地形模型。
这些插件提供了更多的地形建模工具和选项,可以根据不同的需求进行调整和优化。
在进行地形建模过程中,还需要注意一些细节和技巧。
首先,合理使用图层功能可以方便地对地形进行编辑和管理。
将地形不同的部分分配到不同的图层中,可以灵活地进行各种操作和修改。
其次,合理使用CAD软件提供的各种工具和功能,比如裁剪、剖面、实体建模等,可以进一步改善地形模型的质量和精度。
再次,定期保存和备份地形数据是非常重要的,以免因意外情况导致数据丢失或损坏。
快速绘制CAD中的地质和地壳图
![快速绘制CAD中的地质和地壳图](https://img.taocdn.com/s3/m/44ee4fea370cba1aa8114431b90d6c85ec3a888e.png)
快速绘制CAD中的地质和地壳图对于地质和地壳图的绘制,使用CAD软件可以提供高效且精确的方法。
本文将介绍一些在CAD中绘制地质和地壳图的快速技巧和方法。
第一步,创建底图:在开始绘制之前,需要先创建一个底图,用于放置地质和地壳图的各个要素。
打开CAD软件后,选择一个适当的图纸大小,并设置比例尺,以便在后续绘制中能够准确地显示地理信息。
第二步,导入地理信息:导入地理信息是绘制地质和地壳图的重要步骤。
通过选择“插入”或“导入”功能,可以将现有的地形图、地形剖面图或其他相关数据导入到CAD软件中。
确保导入的数据与底图比例尺相匹配,以便正确地显示在绘图中。
第三步,绘制地层标记:地层标记是地质图中最重要的元素之一。
通过选择“文本”或“注释”功能,在CAD中添加地层名称和描述。
根据地质数据和剖面图,使用正确的符号和颜色来区分不同的地层。
确保在绘制地层标记时,选择正确的比例尺和字体大小,以确保文本清晰可见。
第四步,绘制地质构造:地质构造在地质图中扮演着重要的角色。
使用CAD中的“线条”和“填充”功能,可以绘制地质构造线和区域。
选择合适的线型和颜色来表示不同的地质特征,如断层、褶皱等。
确保在绘制时保持一定的精度和准确性。
第五步,绘制地形图:地形图通常用来表示地表的高程和地形特征。
使用CAD中的“等高线”或“地形阴影”功能,可以根据地形数据绘制地形图。
选择适当的间距和密度来展示地势的变化。
确保在绘制地形图时,注意比例尺和细节。
第六步,添加标志和符号:为了更好地理解地质和地壳图,可以添加标志和符号。
使用CAD 中的“图形”和“标记”功能,可以添加箭头、图例、比例尺等元素。
确保标志和符号与绘图的比例尺相匹配,并清晰可辨。
第七步,检查和修正:完成绘制后,应对绘图进行检查和修正。
检查是否有任何问题或错误,例如线条不连续、标记错误等。
如果有错误,及时进行修正,以确保绘图的精确性和准确性。
通过以上步骤,您可以在CAD软件中快速、准确地绘制地质和地质图。
利用CAD进行地图绘制的步骤
![利用CAD进行地图绘制的步骤](https://img.taocdn.com/s3/m/8590d2455bcfa1c7aa00b52acfc789eb162d9e48.png)
利用CAD进行地图绘制的步骤CAD(计算机辅助设计)是一种广泛应用于工程设计、建筑设计和制图等领域的软件工具。
在地图绘制方面,CAD可以提供精确的测量、几何绘制和图层管理等功能。
下面将介绍利用CAD进行地图绘制的基本步骤。
1. 收集地理数据:首先,需要收集相关的地理数据,例如地形图、卫星图像、GPS数据、地标位置等。
这些数据可以来源于公开的地图数据库、专业机构或自行采集。
确保数据的准确性和完整性,以便后续绘制过程中使用。
2. 开始CAD软件:打开CAD软件,创建一个新的绘图文件。
选择适当的单位(如米、千米或英尺)和坐标系统(通常为UTM坐标系),以便在地图上进行精确测量和绘制。
3. 设置图纸布局:在绘图文件中,设置合适的图纸布局和显示比例。
一般来说,选择适当的比例可以确保地图的可读性并保持符合实际尺寸。
你可以根据绘图需求选择不同的比例,如1:1000、1:5000或1:10000等。
4. 导入地理数据:将收集到的地理数据导入CAD软件中。
可以通过将地理数据以图像方式导入,或者使用CAD软件提供的数据导入工具。
确保导入的数据与地图布局相匹配,并可进行准确的测量和编辑。
5. 插入地图基本要素:根据收集到的地理数据,在CAD软件中绘制地图的基本要素,如道路、河流、城市边界等。
使用CAD软件提供的绘制工具,例如线段、圆形和多边形工具,以及文本和符号库等。
通过准确绘制这些要素,可以为地图增添可读性和专业性。
6. 建立图层管理:将地图的不同要素分别放置于不同的图层中,以便后续编辑和管理。
例如,可以为道路、河流、建筑物等要素分别创建不同的图层,并设置适当的显示属性和颜色。
这样,你可以方便地在不同的图层间进行切换和编辑。
7. 添加地名和标注:在地图上添加地名、地标和标注等信息,以增加地图的详细性和实用性。
可以使用CAD软件提供的文本工具,在适当的位置添加标签和注释。
确保标注的准确性和可读性,以便用户能够清晰理解地图内容。
利用CAD进行地形设计的步骤与技巧
![利用CAD进行地形设计的步骤与技巧](https://img.taocdn.com/s3/m/aaae48b06429647d27284b73f242336c1eb930b1.png)

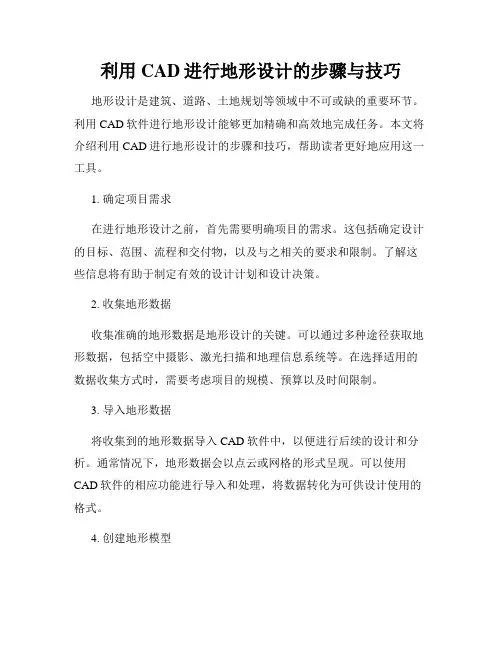

利用CAD进行地形设计的步骤与技巧地形设计是建筑、道路、土地规划等领域中不可或缺的重要环节。
利用CAD软件进行地形设计能够更加精确和高效地完成任务。
本文将介绍利用CAD进行地形设计的步骤和技巧,帮助读者更好地应用这一工具。
1. 确定项目需求在进行地形设计之前,首先需要明确项目的需求。
这包括确定设计的目标、范围、流程和交付物,以及与之相关的要求和限制。
了解这些信息将有助于制定有效的设计计划和设计决策。
2. 收集地形数据收集准确的地形数据是地形设计的关键。
可以通过多种途径获取地形数据,包括空中摄影、激光扫描和地理信息系统等。
在选择适用的数据收集方式时,需要考虑项目的规模、预算以及时间限制。
3. 导入地形数据将收集到的地形数据导入CAD软件中,以便进行后续的设计和分析。
通常情况下,地形数据会以点云或网格的形式呈现。
可以使用CAD软件的相应功能进行导入和处理,将数据转化为可供设计使用的格式。
4. 创建地形模型根据项目需求,利用CAD软件创建地形模型。
可以使用CAD的多边形网格生成工具进行模型的创建,也可以利用插件或其他辅助工具实现更加复杂的地形表达。
需要注意的是,在进行地形模型创建时,要充分考虑地形特征和相关要素,以保证模型准确地反映实际情况。
5. 进行地形分析在完成地形模型的创建后,可以利用CAD软件进行各种地形分析。
例如,可以使用CAD的坡度分析工具来评估地形的陡峭程度,或者使用曲率分析工具来确定地形的凹凸程度。
这些分析结果将为后续的设计决策提供重要的依据。
6. 设计地形要素根据项目需求,设计各种地形要素,如平台、道路、河流等。
可以利用CAD软件的建模工具进行要素的创建,并根据实际需求进行调整和优化。
同时,也可以使用CAD软件的材质和贴图功能来增加地形要素的真实感和视觉效果。
7. 进行地形修改在设计过程中,可能需要对地形进行修改以满足实际需求。
可以使用CAD软件的编辑工具对地形模型进行调整和修改,例如添加或删除地形要素,平整或挖掘地形等。
CAD绘制土地分布图的技巧与方法
![CAD绘制土地分布图的技巧与方法](https://img.taocdn.com/s3/m/553a881e814d2b160b4e767f5acfa1c7aa008202.png)
CAD绘制土地分布图的技巧与方法CAD(计算机辅助设计)是一种广泛应用于工程建设领域的设计软件。
在土地规划与设计中,利用CAD软件进行土地分布图的绘制可以有效提高绘图效率和精度。
本文将介绍CAD绘制土地分布图的一些技巧和方法。
1. 收集必要的数据和资料在开始绘制土地分布图之前,首先需要收集必要的土地数据和相关资料。
这包括土地属性、边界线、地形高程数据等。
这些数据可以来自于土地测量或其他专业部门提供的相关资料。
2. 创建CAD图纸打开CAD软件,创建一个新的绘图文件。
根据需要选择合适的图纸大小和比例尺。
一般来说,选择适当的比例尺是很重要的,可以使图纸的细节更清晰可见。
建议使用地图符号和标注的CAD图层来绘制土地分布图以方便后续的编辑。
3. 绘制边界线根据提供的边界线数据,在CAD软件中绘制土地的边界线。
可以使用CAD软件提供的各种绘图工具,如直线、多段线、圆弧等。
确保绘制的边界线准确无误。
4. 绘制地块根据土地属性数据,在CAD软件中绘制土地的各个地块。
可以使用多段线或多边形工具来绘制地块的边界线。
根据不同的土地属性,可以选择不同的填充图案或颜色来表示。
5. 添加地形高程如果有地形高程数据,可以将其添加到土地分布图中。
根据提供的高程数据,在CAD软件中创建等高线或其他地形图形。
可以使用CAD软件提供的绘制曲线工具或通过导入其他格式的高程数据来完成。
6. 标注与注释在绘制土地分布图的过程中,要注意标注与注释的添加。
根据需要,在图上标明各个地块的编号、面积、用途等信息。
可以使用CAD软件提供的文本工具来添加标注,并选择合适的字体、字号和对齐方式。
7. 渲染与效果图为了使土地分布图更加生动和直观,可以考虑添加一些渲染效果和图形元素。
例如,可以添加树木、道路、建筑物等元素以使图纸更加真实。
CAD软件通常提供了各种插件和扩展,可以方便地实现这些效果。
8. 检查与修改一旦完成土地分布图的绘制,需要对图纸进行检查与修改。
使用CAD软件进行地形分析和可视化展示的技巧
![使用CAD软件进行地形分析和可视化展示的技巧](https://img.taocdn.com/s3/m/c1d2f0167275a417866fb84ae45c3b3566ecdd4e.png)
使用CAD软件进行地形分析和可视化展示的技巧CAD(计算机辅助设计)软件是一种广泛应用于建筑、工程和设计领域的工具。
除了常见的设计功能外,CAD软件还可以用于地形分析和可视化展示。
在本文中,我将介绍一些使用CAD软件进行地形分析和可视化展示的技巧。
一、导入地形数据首先,我们需要将地形数据导入CAD软件。
地形数据可以是由测绘仪器测得的点云数据或者栅格图像。
许多CAD软件都支持常见的地图格式,如DEM(数字高程模型)和DTM(数字地形模型)。
通过导入地形数据,我们可以在CAD软件中准确地重现实际地形。
二、创建等高线创建等高线是地形分析的重要工作之一。
在CAD软件中,我们可以根据导入的地形数据,选择合适的参数来生成等高线。
一般来说,等高线的间距越小,地形变化的细节就越丰富。
创建等高线后,我们可以进一步分析地形的特征和变化。
三、计算坡度和坡向除了等高线,我们还可以利用CAD软件计算地形的坡度和坡向。
坡度表示地表的陡峭程度,坡向表示地表的朝向。
通过这些数据,我们可以更好地理解地形的特点,例如寻找合适的土壤保持措施、确定建筑物的合适位置等。
四、绘制三维模型在CAD软件中,我们可以通过地形数据创建真实的三维模型。
通过为地形添加纹理和颜色,我们可以更加生动地展示地形的特征。
此外,我们还可以根据需要添加建筑物、植被和其他要素,使得地形模型更加逼真。
五、生成动画和演示CAD软件还提供了生成动画和演示的功能,使我们能够更直观地展示地形的变化和特征。
通过设置不同的视角和时间范围,我们可以演示地形随时间的变化,或者展示不同地点的地形特征。
这对于规划和设计工作非常有用。
六、与其他软件集成CAD软件通常可以与其他软件集成,进一步扩展其功能。
例如,我们可以将地形数据导入到GIS软件中,进一步进行空间分析和决策支持;或者将地形模型导入到渲染软件中,进行更高质量的图像和视频渲染。
与其他软件的集成可以提供更多的工具和方法来予以地形分析和可视化展示。
CAD软件中的地形建模技巧
![CAD软件中的地形建模技巧](https://img.taocdn.com/s3/m/8699012e0a4e767f5acfa1c7aa00b52acec79c5d.png)
CAD软件中的地形建模技巧CAD软件中地形建模技巧CAD软件是一款专业的三维建模工具,广泛应用于建筑、机械、电子等领域。
在CAD软件中,地形建模是一个重要的功能,可以帮助用户快速而精确地模拟和呈现各种地形特征。
本文将介绍一些CAD软件中的地形建模技巧,帮助读者更好地利用这一功能。
1. 数据收集与导入在开始地形建模之前,我们需要收集模型所需的地理数据。
这些数据可以从各类地形测绘图、卫星遥感图、地球物理探测数据等渠道获取。
然后,将这些数据以合适的格式导入到CAD软件中,以便于后续的建模操作。
2. 确定坐标系统在导入地理数据时,需要确保CAD软件与地理坐标系统相互匹配。
CAD软件通常支持多种坐标系统,包括UTM坐标、经纬度坐标等。
根据所导入的地理数据的坐标系统,选择相应的坐标系统设置,以确保建模的准确性。
3. 创建基础网格在CAD软件中,创建一个基础网格是地形建模的重要一步。
可以使用CAD软件提供的绘制直线、曲线等工具来绘制基础网格框架。
在绘制网格时,需要根据实际地形特征进行布局,可以根据地形高程进行分段,提高模型的精确度。
4. 编辑高程在创建基础网格后,我们需要对高程进行编辑,以模拟真实的地形形貌。
CAD软件提供了多种编辑高程的工具,例如提升、下沉、平整等。
可以根据地理数据文件中的高程信息,使用这些工具对网格进行相应的操作,使其符合实际地形。
5. 纹理贴图为了使地形模型更加逼真,可以在CAD软件中进行纹理贴图。
将地理数据中的地表图像导入到CAD软件中,并将其应用到地形模型上。
可以根据实际地形的材质特征进行调整,如添加草地、森林、河流等,增加模型的真实感。
6. 光照和材质设置为了进一步增强地形模型的真实感,可以对光照和材质进行设置。
CAD软件提供了光源设置功能,可以调整光源的位置、亮度和颜色,使地形模型在不同光照条件下呈现出不同的效果。
同时,还可以为地形模型设置各种材质,如石头、土壤、水面等,使其更加逼真。
如何利用CAD制作地形图
![如何利用CAD制作地形图](https://img.taocdn.com/s3/m/d3fb7d53b94ae45c3b3567ec102de2bd9705de78.png)
如何利用CAD制作地形图地形图是在地理信息系统(GIS)和设计领域中非常常见的图形表达形式。
它显示了地面高程和地形特征,通常用于城市规划、环境评估和土地利用。
在本教程中,我们将学习如何使用CAD软件制作地形图。
步骤1:收集地形数据在开始制作地形图之前,首先需要收集地形数据。
这些数据可以从现有的地图、卫星图像和激光雷达扫描等来源获取。
确保地形数据准确可靠,以便后续的CAD建模和分析工作。
步骤2:导入地形数据将收集到的地形数据导入到CAD软件中。
大多数CAD软件都支持导入各种格式的地理数据,如DXF、DWG和DEM等。
选择正确的导入选项,并确保地形数据与现有的坐标系统一致。
步骤3:创建地形区域建立一个适当的地形区域,以便在CAD中绘制地形图。
根据实际需要,选择一个合适的比例尺,并设置适当的显示范围。
使用CAD软件的命令工具栏或命令行,创建一个矩形或多边形,表示地形图的边界。
步骤4:描绘等高线等高线是地形图中最重要的元素之一。
在CAD软件中,可以使用各种方法来描绘等高线。
最简单的方法是使用CAD软件的自动等高线生成工具。
根据导入的地形数据,选择合适的等高线间距和样式,并生成等高线。
步骤5:添加地形特征地形图通常还包括其他地形特征,如河流、湖泊和道路等。
使用CAD软件的绘图工具,在地形图上添加这些地形特征。
例如,使用多段线工具绘制河流路径,并使用填充工具为湖泊添加颜色。
步骤6:注释和标记为了更好地理解地形图,添加适当的注释和标记是必要的。
使用CAD软件的文本工具,在地形图中添加标签、注释和比例尺等信息。
确保注释和标记清晰可读,并根据需要进行适当的大小和位置调整。
步骤7:导出和保存地形图完成地形图绘制后,使用CAD软件的导出功能将其保存为常见的图像格式,如JPEG或PNG。
这样,地形图就可以在其他应用程序中使用或进行进一步编辑。
通过以上步骤,我们可以使用CAD软件制作出高质量的地形图。
地形图对于城市规划、环境评估和土地利用等领域非常重要,它能够提供有关地形和地貌特征的详细信息。
CAD绘地形图方法-2
![CAD绘地形图方法-2](https://img.taocdn.com/s3/m/f6a36fcf5fbfc77da269b153.png)
用AUTO-CAD绘制大地坐标系地形图的方法一、坐标数据处理
使用电子表格合成点的二维坐标(y,x)和三维坐标(y,x,z)格式,坐标数据单位为m,注:用于合成坐标数据的单元格必须是单行单列的自然单元格,不能是经合成的单元格。
二、展点
在展点坐标范围取X、Y中数建立十字坐标作为坐标系基点,分别标注十字线的X、Y坐标(在交点附近),移动UCS图标建立大地坐标系(X(N)正向向上,Y(E)正向向右;先从电子表格整体复制粘贴点的二维坐标,然后用另一种颜色复制粘贴点的三维坐标,将合适大小的单行文字复制到各点旁,将光标停留在点上即可从左下角看到点的三维坐标,对照高程数据修改标标注文字。
全部标注完成后将三维点删除,因为三维点间的距离为斜距。
不能用于绘制等高线。
三、成图
等高线采用样条曲线绘制,整数米高程点采用两点间内插法得到,坐标格网线根据基准线后来补充,指北针复制粘帖,图框最后套。
四、出图比例
CAD制图时,若数值单位为米绘图,设制图比例尺为1:B,则图框大小为=图纸尺寸(单位:m)×B。
用CAD软件绘制地形图教程
![用CAD软件绘制地形图教程](https://img.taocdn.com/s3/m/630bb0e67e192279168884868762caaedd33ba01.png)
用CAD软件绘制地形图教程地形图是用来表示地球表面地形特征的一种地图。
在工程设计、城市规划、土地开发等领域,地形图的准确性和清晰度对于项目的成功实施至关重要。
在这篇教程中,我们将介绍如何使用CAD软件来绘制地形图。
首先,打开CAD软件并创建一个新的绘图文件。
选择适当的单位(例如米)和比例尺(例如1:500),这将有助于确保绘制出的地形图符合实际尺寸。
接下来,导入地形数据。
一种常见的地形数据格式是数字高程模型(DEM)。
DEM文件通常以.tif、.asc或.dxf格式存储,可以从相关的数据提供商或地理信息系统中获取。
在CAD软件中,选择“插入”或“导入”选项,然后找到DEM文件并导入。
根据需要,可以对DEM数据进行缩放和平移,以适应所选比例尺的要求。
在导入DEM数据后,可以选择显示具体的地形特征。
使用CAD软件的“轮廓”或“网格”功能,可以在地图上绘制等高线或网格线,以刻画地势。
通过选择不同的等高间距,可以改变地形图的细节程度。
为了使地形图更加直观,可以使用CAD软件的“填充”功能,将不同高程区域填充为不同的颜色。
例如,您可以选择将低洼区域填充为蓝色,将中等高程区域填充为绿色,将高山区域填充为棕色。
这样一来,地形图将更加生动、易于理解。
除了等高线和填充,您还可以使用CAD软件的“点”或“符号”工具来标注地形图上的重要特征,如山脉、河流、湖泊等。
这些符号可以更好地展示地形的特点,并帮助观看者更好地理解地图。
在绘制地形图时,还应注意保持图纸的整洁和清晰。
可以使用CAD软件的“图层”功能将不同的地形特征分开绘制,以便更方便地进行管理和编辑。
此外,选择合适的线型和线宽,以确保地形图的可读性和美观性。
绘制地形图时,需要有一定的专业知识和经验。
例如,对于复杂地形区域,可能需要使用更高级的CAD功能,如从云点数据中生成三维地形模型。
此外,还需要根据地理坐标系统设置绘图文件,以确保地形图的准确性和一致性。
总结起来,使用CAD软件绘制地形图需要以下步骤:1. 创建新的绘图文件,并选择适当的单位和比例尺。
CAD中绘制地形轮廓的基本步骤和技巧
![CAD中绘制地形轮廓的基本步骤和技巧](https://img.taocdn.com/s3/m/029a4c69ac02de80d4d8d15abe23482fb5da0258.png)
CAD中绘制地形轮廓的基本步骤和技巧CAD软件是一种广泛应用于建筑、工程和设计领域的计算机辅助设计工具。
在绘制地形轮廓时,CAD可以提供精确和高效的绘图功能,帮助设计师快速创建准确的地形图。
下面将介绍CAD中绘制地形轮廓的基本步骤和技巧,供需要使用这一功能的人参考。
1. 准备工作首先,打开CAD软件并创建新的绘图文件。
确保你对软件的基本操作和界面布局有所了解。
2. 导入基础地图可以在CAD中导入基础地图,包括已有的地形图纸或者通过导入地理信息系统 (GIS) 数据获得的地理数据。
导入基础地图可以作为绘制地形轮廓的基础框架。
3. 绘制地形轮廓在CAD软件中,可以使用多种绘图工具来绘制地形轮廓线。
最常用的工具是绘制多段线 (Polyline) 或线段 (Line)。
在选择工具之前,根据地形特点和绘图需求选择合适的工具。
如果地形比较复杂,你可以使用绘制多段线工具。
点击CAD工具栏中的多段线图标,并按照地形特征逐段绘制轮廓线。
可以使用控制点进行线段的调整,以确保绘制出准确的地形轮廓。
如果地形比较简单,你可以使用线段工具。
点击CAD工具栏中的线段图标,并按照地形特征直接绘制轮廓线。
使用线段工具绘制的地形轮廓可能不如多段线精确,但对于简单地形来说已经足够。
4. 添加高度信息在绘制地形轮廓的过程中,可以根据实际地形的高度数据为每一条线段或多段线添加高度信息。
CAD软件通常可以通过输入高度数值或者导入高程点数据的方式添加高度信息。
如果你有高程点数据,可以使用CAD软件的导入功能将这些数据导入到绘图文件中。
导入后,软件会自动为线段或多段线添加高度信息。
如果你没有高程点数据,可以通过手动输入每条线段或多段线的高度数值来添加高度信息。
根据实际地形,选择合适的高度数值并在CAD软件中对每个点进行编辑。
5. 渲染和展示完成地形轮廓的绘制和高度信息的添加后,可以对绘图文件进行渲染和展示。
CAD软件通常有丰富的渲染功能,你可以选择不同的颜色、填充和阴影效果来展示地形轮廓。
CAD地形图绘制教程
![CAD地形图绘制教程](https://img.taocdn.com/s3/m/b6e3a770ce84b9d528ea81c758f5f61fb6362867.png)
CAD地形图绘制教程CAD(Computer-Aided Design)是一种广泛应用于设计领域的计算机辅助设计软件。
在土木工程、建筑设计等行业中,CAD软件被广泛用于地形图的绘制。
本文将介绍CAD地形图绘制的基本步骤和一些使用技巧。
步骤一:准备工作在开始CAD地形图的绘制之前,我们需要进行一些准备工作。
首先,确定所需绘制地形图的范围和比例尺,这将决定我们需要的数据和绘制的精度。
其次,收集高程数据,可以通过测量或从现有的地图等来源获取。
最后,确保CAD软件已正确安装并打开。
步骤二:创建新的绘图在CAD软件中,我们首先需要创建一个新的绘图文件。
通过点击“文件”菜单,选择“新建”来创建一个空白绘图文件。
在绘图设置中,设置合适的图纸大小和比例尺,以适应地形图的绘制需求。
步骤三:导入高程数据导入高程数据是创建CAD地形图的关键步骤之一。
在CAD软件中,一般可以通过导入标准格式的坐标数据来实现。
点击“插入”或“导入”菜单,选择对应的功能,导入高程数据文件。
在导入的过程中,需要确保数据的正确性和准确性。
步骤四:绘制等高线等高线是地形图中最重要的要素之一,其绘制将为地形图提供高程信息。
在CAD软件中,可以使用“多段线”工具来绘制等高线。
点击“插入”或“绘图”菜单中的“多段线”工具,依次选择等高点并连接起来,形成平滑的等高线。
重复此步骤,绘制所有的等高线。
步骤五:添加地形图要素在绘制地形图时,除了等高线,还需要添加其他地形图要素,如河流、道路、建筑物等。
通过使用CAD软件提供的各种工具,可以在地形图中绘制这些要素。
例如,使用“直线”工具绘制道路,使用“多边形”工具绘制建筑物等。
确保根据实际情况正确绘制和定位这些要素。
步骤六:添加文字和注释为了进一步说明地形图的细节和特征,我们需要添加文字和注释。
在CAD软件中,可以使用“文字”工具来插入文字,并用箭头、线段等工具添加注释和指示。
文字和注释的添加将使地形图更加清晰明了,方便他人理解。
CAD软件中的地形建模与分析技巧指南
![CAD软件中的地形建模与分析技巧指南](https://img.taocdn.com/s3/m/e17962123069a45177232f60ddccda38376be131.png)
CAD软件中的地形建模与分析技巧指南地形建模是CAD软件中的重要应用之一,它可以帮助我们更好地设计和规划建筑物、道路和基础设施等项目。
本文将介绍一些在使用CAD软件进行地形建模和分析时的技巧和指南。
1. 获取地形数据在进行地形建模之前,首先需要获取地形数据。
常见的数据来源包括高程数据、卫星遥感数据和测量数据等。
CAD软件通常支持导入和处理此类数据,以便更好地模拟和建模地形。
2. 创建基础地形一旦获得了地形数据,我们可以开始创建基础地形。
使用CAD软件中的地形建模工具,可以根据数据轻松地生成三维地形模型。
通过调整数据的精度和分辨率,可以获得更准确和详细的地势图。
3. 进行地形修改和编辑在创建基础地形后,我们可以进行进一步的修改和编辑,以适应具体的设计需求。
CAD软件提供了多种编辑工具,如平移、旋转和拉伸等,可以帮助我们调整地形模型的形状和特征。
4. 添加地形要素地形不仅仅是一个平面,它包含了许多地貌要素,如河流、湖泊、山脉和山谷等。
通过CAD软件中的绘图和编辑工具,我们可以添加这些要素,并根据实际地理数据进行调整。
这将使地形模型更加真实和生动。
5. 进行地形分析在完成地形建模后,我们可以利用CAD软件进行地形分析,以便更好地了解地形特征和地势变化。
常见的地形分析包括斜坡分析、剖面分析和可视性分析等。
这些分析结果将帮助我们评估地形的稳定性和合理性,以及与规划项目的适应性。
6. 地形优化和优化通过分析结果,我们可以进一步优化和改进地形模型,以满足设计项目的要求和限制。
CAD软件提供了一系列优化工具和算法,如平滑、填充和裁剪等,可以帮助我们实现这些目标。
7. 导入和导出数据在完成地形建模和分析后,我们可以将数据导入到其他CAD软件或地理信息系统中进行进一步的处理和应用。
同时,我们也可以将结果导出为图像或其他文件格式,以供其他人查看和使用。
总结CAD软件中的地形建模和分析是一个复杂而重要的过程,它需要我们了解相关工具和技巧,并根据实际需要进行调整和改进。
CAD中的等高线与地形建模技巧
![CAD中的等高线与地形建模技巧](https://img.taocdn.com/s3/m/a874027b68eae009581b6bd97f1922791688bee4.png)
CAD中的等高线与地形建模技巧在CAD(Computer Aided Design,计算机辅助设计)软件中,等高线是一种常用的地形表示方法。
通过绘制等高线,可以清晰地展示地势的起伏和轮廓。
同时,利用等高线可以进行地形建模,为后续的工程规划和设计提供重要的参考依据。
本文将介绍CAD中的等高线绘制方法以及地形建模技巧。
1. 等高线绘制方法在CAD软件中,绘制等高线的基本方法是利用多段线(Polyline)工具。
以下是具体的步骤:步骤一:首先,选择多段线工具(一般位于绘图工具栏中)。
步骤二:在绘图视图上选择一个起点,然后依次选择地面上各个点的高程,最后选择终点。
步骤三:完成一个等高线的绘制后,可以选择多段线工具的复制、移动等功能进行其他等高线的绘制。
需要注意的是,在进行等高线绘制时,应根据实际需要选择合适的高程间隔和线型。
高程间隔的选择应根据地势起伏程度进行调整,一般情况下,起伏较大的地区应选择较小的间隔,以便更好地反映地形的变化。
而线型的选择可以根据个人喜好和实际需求灵活调整。
2. 地形建模技巧绘制好等高线后,可以利用CAD软件进行地形建模。
以下是一些常用的地形建模技巧:技巧一:利用等高线生成三维地形模型。
CAD软件一般具有三维建模功能,可以根据已绘制的等高线生成地面的三维模型。
在CAD软件中,选择等高线并应用拉伸、平滑等命令,即可将等高线转换为具有真实高度的三维模型。
技巧二:人工调整地形模型。
根据实际需求,可以手动调整生成的地形模型,如添加山脉、湖泊、河流等地形要素。
在CAD软件中,可以使用直线、圆弧等工具进行绘制,并对绘制的图形进行三维变换,以便创造出更真实的地形效果。
技巧三:进行面域剖分。
在进行地形建模时,常常需要对地形进行分块,以方便进行详细设计和分析。
在CAD软件中,可以使用面域剖分工具对地形模型进行划分,形成不同区域的面域,并进行进一步的编辑和处理。
技巧四:输出地形图和报告。
完成地形建模后,可以利用CAD软件进行地形图的绘制和输出。
利用CAD进行地形分析与地貌设计的方法
![利用CAD进行地形分析与地貌设计的方法](https://img.taocdn.com/s3/m/64686231f02d2af90242a8956bec0975f465a487.png)
利用CAD进行地形分析与地貌设计的方法CAD(计算机辅助设计)软件在地形分析和地貌设计方面提供了强大的工具和功能。
通过使用CAD软件,我们可以更加高效地分析和设计地形,为土地规划、建筑设计和景观设计等提供有力的支持。
本文将介绍一些利用CAD进行地形分析与地貌设计的方法和技巧。
1. 地形数据导入首先,我们需要将地形数据导入CAD软件中进行分析和设计。
常见的地形数据源包括高程数据、三维模型和测量数据等。
我们可以使用DEM(数字高程模型)或DTM(数字地形模型)导入地形数据,然后将其放入CAD软件中。
此外,还可以利用测量设备获取现场数据,并将其导入CAD软件中进行处理。
2. 创建等高线等高线是地形分析的重要工具之一。
通过使用CAD软件,我们可以轻松地创建等高线图。
在CAD软件中,我们可以基于导入的地形数据创建等高线,并根据需要选择合适的等高距离和等高线密度。
创建好的等高线图可以帮助我们更好地了解地形的变化和地势特点。
3. 地形剖面分析地形剖面分析可以提供更详细的地形信息。
在CAD软件中,我们可以选择两个点,然后利用剖面工具创建地形剖面。
这可以帮助我们观察地形的变化、坡度和高度差等,为地貌设计提供更准确的数据和参考。
4. 地形模型设计利用CAD软件,我们可以进行地形模型的设计。
通过绘制边界线和创建地质元素(如山脉、河流等),我们可以在CAD软件中实现地形模型的建模。
此外,我们还可以使用CAD软件的三维工具进行地形体积计算,并在设计过程中实时调整和修改地形模型。
5. 地貌设计CAD软件提供了丰富的绘制和编辑工具,可以帮助我们进行地貌元素的设计。
通过在CAD软件中调整各种地貌元素的位置、大小和形状,我们可以创建出符合实际需求和审美要求的地貌设计。
CAD软件的图层管理功能和材质编辑工具也为我们提供了更多的设计自由度。
6. 动态演示与可视化利用CAD软件,我们可以创建动态演示和可视化效果,用于展示地形分析和地貌设计结果。
测绘工程CAD9-地形图的绘制
![测绘工程CAD9-地形图的绘制](https://img.taocdn.com/s3/m/cb34c6947c1cfad6185fa73a.png)
第九章地形图的绘制9.1 地形图绘制的基本知识一、绘图坐标系的约定在第五章中我们已经知道了AutoCAD有两个坐标系统:一个称为世界坐标系(WorldCoordinateSysytm,简称WCS)的固定坐标系和一个称为用户坐标系(UserCoordinateSysytm,简称UCS)的可移动坐标系。
在WCS中,X轴是水平下角X轴和Y轴的交点。
UCS坐标系是依据WCS通过移动原点和旋转坐标轴来定义的,以方便用户根据自已的需要绘制图形。
启动AutoCAD后,缺省情况下UCS与图9-2UCS测量坐标系图标操作中前两个UCS命令是分别绕Y轴和Z轴旋转,最后一个UCS命令是将旋转后的UCS坐标系用“survey”名称保存,可用ucsman命令查看或在WCS和UCS中切换(图9—3)。
定义了UCS坐标系后所有的坐标输入都使用当前UCS,因此用户可按照测量坐标进行输入和输出以及图形绘制。
但是要特别强调的是,在进行文字注记和图案(地物)符号填充时还应将UCS 切换到WCS 中来,否则文字和图案符号的方向与实际不一致,增加编辑和修改的工作量。
2、约定坐标系虽然通过自定义UCS 坐标系解决了图形显示问题,但是UCS 坐标系并不是通用的坐标系,不利于多个用户共享,而且在绘图过程中还要频繁地在两个坐标系中切换,并不方便。
为此,我们可以采用约定坐标系,即直接将WCS 作为测量坐标系来使用,只不过这里有个约定:需要把WCS 中的Y 轴(垂直向上)当作测量坐标系中的X 轴,相应地把WCS 中的X 轴(水平向右)当作测量坐标系中的Y 轴。
或者说,在AutoCAD 中输入测量坐标时,将Y 坐标放在X 坐标之前,当然在AutoCAD 中输出坐标时,也要按照测量坐标系中的Y 、X 和H 的顺序来理解。
这样约定之后,对后续的所有绘图工作都是非常方便的。
事实上,国内所有的基于AutoCAD 二次开发的地形地籍成图系统都是采用这种约定的坐标系。
CAD绘制等高线和地形图的技巧与方法
![CAD绘制等高线和地形图的技巧与方法](https://img.taocdn.com/s3/m/5984025d49d7c1c708a1284ac850ad02df80074a.png)
CAD绘制等高线和地形图的技巧与方法在现代建筑、景观设计、规划等领域,CAD软件已经成为必备的工具之一。
使用CAD软件可以快速、精确地绘制等高线和地形图,为项目的设计和实施提供重要的参考信息。
下面将介绍CAD绘制等高线和地形图的一些技巧和方法。
首先,打开CAD软件并创建一个新的绘图文件。
选择合适的坐标系和单位,确保绘图的精度和准确性。
接下来,导入地形数据。
CAD软件通常支持导入各种格式的地形数据,如DEM、DXF等。
选择合适的导入选项,根据需要调整地图的范围和比例尺。
一般情况下,导入的地形数据是以点云或三角网格的形式存在的。
如果是点云数据,可以通过插值算法生成平滑的地形曲面。
如果是三角网格数据,可以直接绘制等高线。
绘制等高线的方法有很多,其中最常用的方法是插值法。
插值法可以将不规则分布的点云数据转化为等间距的等高线。
常用的插值算法包括反距离权重插值法、克里金插值法等。
根据数据的特点选择合适的插值算法,并确定插值的参数。
在CAD软件中,通过绘制多段线来表示等高线。
选择绘图工具,按照预设的等高距离开始绘制等高线,根据地形的起伏情况适当调整等高线的密度和形状。
可以使用CAD软件提供的自动化工具来快速生成等高线,也可以手动绘制以获得更精确的结果。
绘制等高线时,要注意地形的变化和起伏。
在较陡的坡度和峭壁处,等高线的密度会增加;在平缓的地势和平原处,等高线的间距较大。
通过观察地形数据和参考地图,可以更好地把握地形的特点,从而确定等高线的形状和位置。
绘制完等高线后,可以根据需要绘制地形图。
地形图是地形特征的平面表示,通常使用等高线来表示地形的高度和起伏。
通过选择合适的颜色、线型和填充来绘制地形图,可以更直观地显示地形特征,帮助人们理解地形的变化和分布。
在绘制地形图时,可以根据需求添加其他信息,如地名、道路、水系等。
这些附加信息可以增强地形图的实用性和表达力,提供更全面的信息支持。
最后,保存绘图文件并输出成图。
利用CAD软件进行地形设计的技巧
![利用CAD软件进行地形设计的技巧](https://img.taocdn.com/s3/m/5b28025b6ad97f192279168884868762caaebb33.png)
利用CAD软件进行地形设计的技巧地形设计在建筑、城市规划、景观设计等领域起着关键作用。
利用计算机辅助设计(CAD)软件进行地形设计可以提高设计的效率和准确性。
在本文中,我们将介绍一些利用CAD软件进行地形设计的技巧,以帮助您更好地完成地形设计任务。
1. 建立地形模型:在CAD软件中建立地形模型是地形设计的第一步。
根据实际地形数据,您可以使用现有的地图数据导入或手动绘制地形的基本形状。
如果您有现成的地形数据,可以通过导入基于高程数据的点云或等高线数据来创建地形模型。
如果没有现成的数据,您可以使用CAD软件的绘图工具手动绘制地形的基本形状。
2. 添加地形细节:在地形设计中,细节是非常重要的。
通过使用CAD软件的建模工具,您可以添加各种地形细节,如山脉、河流、湖泊和道路等。
使用建模工具,您可以在地形模型上逐步添加细节。
例如,对于山脉,您可以使用建模工具在地形模型上绘制山脉的外形,并使用CAD软件的平滑工具使其更加自然。
对于河流和湖泊,您可以使用工具创建水域的形状,并应用适当的纹理使其看起来更真实。
对于道路,您可以使用建模工具创建道路的路径,并与地形模型进行融合。
3. 进行地形分析:地形分析是地形设计中的重要步骤。
通过CAD软件的分析工具,您可以进行高程分析、可视性分析和水流分析等,以评估地形设计的合理性和可行性。
通过高程分析工具,您可以检查地形模型中各点的高程值,以确保其符合实际地形要求。
通过可视性分析工具,您可以模拟不同观察点的视线范围,以评估地形设计的视觉效果。
通过水流分析工具,您可以模拟水的流动路径和涝洪风险,以优化设计。
4. 进行地形修改和优化:分析结果可能会显示地形设计需要进行修改和优化。
在CAD软件中,您可以使用修改工具进行地形的局部或整体修改,并根据需要进行优化。
通过修改工具,您可以添加、删除或移动地形上的特定元素,以改善地形设计的效果。
通过优化工具,您可以根据分析结果进行地形调整,以满足特定设计要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(公分)1:25,1:50,1:100,1:1000,1:10000等
50m/100m /1000m
0 50 100
200m
(1)
行业中简称厘米尺/公分尺
一般为平方格,即每个以平方公里,每格边长为1000米
(2)
最简单的判断:去掉分母两个零,为实际米的单位
如:1:500,表示1厘米为实际的5米
图例符号——
位偏角度。
三维线图
等高线连线
CAD图
等高线投影
如何掌握?
主要通过以下几大方面——
基本特征 方位指向 比例大小 图例符号 判读方法 实例实践 ......
基本特征——
1、同一条等高线上高度相等。 2、等高距全图一致,也就是相邻两条等高线高度差相等。 3、等高线均为闭合曲线,只是有的不能在一幅图上完全呈现出来。 4、等高线一般不相交、不重叠,但在悬崖峭壁处或是河流,等高线可以重合。 5、等高线疏密反映坡度陡缓,而等高线之间间距愈大,等高线愈稀疏,则坡 度愈缓。 6、等高线与山脊、山谷线重直相交,等高线穿过河谷时,向上游弯曲,成 “V”字形。 7、示坡线表示坡降方向,它总是指向海拔较低的方向。 8、等高线标高为相对高度,并非实际高差。
(3) 线性符号:长度按比例,而宽窄不能按比例的符号,某种地物成带 状或狭长形,如铁路、公路等其长度可按测图比例尺缩绘,宽窄却不按比例尺。 (抽象表达)
图 例 符 号
图 例
规范CAD 一般以实际图例为准
判读方法——
(一)判读等高线的数值
1、计算两点的相对高度和温度差。 读出任何两点的海拔高度(标高),计算出这两点的相对高度,还可以进一步求出它的气温差(每升高100m, 气温下降0.6℃)。 2、估算陡崖的相对高度。 等高线重叠或相交的地方,表示为陡崖。 陡崖的相对高度为:(n-1)d≤h<(n+1)d ,其中n为两地不同 等高线的条数,d为等高距。 3、判别局部小范围闭合等高线的高度。 如不在正常范围内,则判别规律为“低于低值,高于高值”,即如果闭合等高线海拔与两侧等高线中较低的 海拔相等,则闭合区域内的海拔低于这条等高线的海拔,此地可能为小盆地;如果闭合等值线海拔与两侧等 高线中较高的海拔相等,则闭合区域内海拔高于这条等高线的海拔,此地可能为小山峰。 平原:海拔200米以下; 丘陵:海拔500米以下,相对高度小于100米; 山地:海拔500米以上,相对高度大于100米; 高原:海拔高度大,相对高度小,等高线在边缘十分密集,而顶部明显稀疏。 4、计算两点相对高度的范围。 (1)确定两点的海拔高度的范围。 (2)确定最大可能值和最小可能值。
明晰道路走向 与周边资源联络关系 功能分区选择如:集散区、农业区、工业区、旅游区
......
“识”图 “看”地 “掌握”现场 产品策划 项目落地
........
基本概念?
等高线: 等高线是地面同一高度相邻点之连线。它是反映地形起伏的基本内容,从这一意义上说地形图也就是等高
线的水平投影图(当然,还要附加一些内容)。黄海平均海平面是计算高程的起点,即等高线的零点。按此可算出 任何地形的绝对高度。 等高线地图(CAD):
方位指向——
方位: 方位偏角度是表示正北(地球北极),磁北(磁针显示北方),方格北
(地图指示北方)之间的关系与彼此偏差的角度,同时图下方并注有该逐年 磁变数值,当我们使用指北针指示自身位置再对照地图就能很快知道自己身 处何地且知道下一步往何方向去与周边的地形变化。
北 箭头或指针所指方向默认为正北
西
等高线地图就是将地表高度相同的点连成一环线直接投影到平面形成水平曲线,不同高度的环线不会相合,
除非地表显示悬崖或峭壁才能使某处线条太密集出现重叠现像,若地表出线平坦开阔的山坡,曲线间之距离就
相当宽,而它的基准线是以海平面的平均海潮位线为准。
每张地图下方皆有制作标示说明,让使用者方便使用,主要图示有比例尺、图号、图幅接合表、图例与方
图例: 图例是说明地图各种符号的意义。地形图中各种地物是以不同符号表示出
来的。 主要有以下三种:
(1 )比例符号:是将实物按照图的比例尺直接缩绘在图上的相似图形, 所以也称为轮廓符号。(看什么像什么)
(2 )非比例符号:当地物实际面积非常小,以致不能用测图比例尺把它 缩绘在图纸上,常用一些特定符号标注出来它的位置。(参考图例)
概念(举例)——
等高距:切割地形的相邻两假想水平截面间的垂直距离。在 一定比例尺的地形图中等高距是固定的。
等
高
坡长与坡度?
距
(
固
定ห้องสมุดไป่ตู้
)
等平距(变化)
80 60 40
等平距:在地形图上相邻等高线间的水平距离,它的长短与地形 有关。地形坡缓,等高线平距长,反之则短。
1. 首曲线:在同一幅图上,按规定的基本等高 距描绘的等高线称为首曲线,也称基本等高线, 它是宽度为 0.15mm 的细实线。 2. 计曲线:凡是高程能被 5 倍基本等高距整除 的等高线,称为计曲线。为了读图方便,计曲 线要加粗(线宽 0.3 mm )描绘。 3. 间曲线和助曲线:当首曲线不能很好地显示 地貌的特征时,按二分之一基本等高距描绘的 等高线称为间曲线,在图上用长虚线表示。有 时为显示局部地貌的需要,按四分之一基本等 高距描绘的等高线,称为助曲线,一般用短虚 线表示。间曲线和助曲线可不闭合。
东
南
常规
特殊
比例大小——
比例尺:
比例尺是地图必须标示的符号,它是显示地表实际距离与地图显示之距离的比例相
关性,例如十万分之一的地图表示一公分计即实际距离为一公里,五万分之一的地图表
示一公分,即实际距离为五百公尺,对於不同程度比例的地图与实际距离的精确度而言,
小比例尺的地图精确度较高。比例尺和实际距离换算表地图比例实地距离(公尺)地图距离
地形图专题 如何用CAD 绘制地形图?
专题研究—— 等高线地形图
CAD地形图
图件类型......
三维图
CAD图
卫星图
现场照片
规划图
...........
实景图
泡泡图
手绘效果图(示意图)
太多疑惑......
这符号表示什么意思
看不懂
信息量......
明确地块地形地貌 了解山体大体走势 确定水库、河坝址等的位置 掌握水系的水文特征
判读方法——
(二)判读等高线的形状特征
1、根据等高线疏密,判断坡度陡缓。 等高线稀疏的地方表示缓坡,密集的地方表示陡坡,间隔相等的地方表示均匀坡,等高线上疏下密表示凸形 坡,等高线上密下疏表示凹形坡。 地形坡度的计算公式为:tan a=h/L ,h为两点间的相对高度,可由两点等高线求出。L为两点间的水平距离, 可由图中比例尺与两点间图上距离算出。α为坡度,可由h/L 的值从数学用表中查出。
