无线通信系统物理层的传输方案设计
无线通信中使用随机天线阵列的物理层安全传输方法
Ab ta t A t o fu i g r n o a t n a a r y ( sr c : me h d o sn a d m n e n r a s RAA )i r p s d t u r n e h n o — s p o o e o g a a t e t e i f r m a i n s c r t u i g t e p y i a y rt a s s i n Th e h d u e u tp ea t n a tt e t e u i d rn h h sc ll e r n mi so . o y a em t o s sm l l n e n sa h i b s t t n a d a sn l n e n te c b l e m i a .W h n e p c e b l e m i a s ( a — a e s a i n i g e a t n a a a h mo i t r n 1 o e e x e t d mo i t r n l t r e
者始 终无 法正确 解调.
关键词 :无 线通信 ; 物理 层安 全 ; 截获概 率 ; 低 天线 阵列 ; 束形成 波 中图分类号 :TN9 9 5 文献 标 志码 :A 2 . 文章编 号 :0 5 —8 X(0 0 O —0 20 2 39 7 2 1 ) 60 6 —5
A e u iy M e h d o S c rt t o fPhy ia y r Tr n m iso i n o sc lLa e a s s in Usng Ra d m Antnn r y n W iee sCo m u c to e a Ar a si r ls m nia in
第4 4卷第6 期 Nhomakorabea西
NB-IoT物理层设计研究
NB-IoT物理层设计研究蒙文川【摘要】NB-IoT(窄带物联网)是3GPP R13中引入的蜂窝物联网技术,具有广覆盖、低成本、大容量、低功耗的系统特性.基于空中接口和物理层基本过程的角度,通过研究NB-IoT上下行物理信道主要的结构、配置和功能,阐述了已完成标准化的NB-IoT物理层基本设计方案,从而更好地了解NB-IoT物理层是如何匹配系统设计目标的,有助于进一步研究把握NB-IoT技术的发展方向.%NB-IoT (Narrow Band-Internet of Things) is a cellular-based IoT technology introduced in 3GPP Release 13, characterized by its wide signal coverage, low terminal cost, large capacity and low power consumption. Based on the air interface and basic process of physical layer,the standardized basic design of NB-IoT physical layer is discussed via the study of the structure, configuration and function of DL/UL physical channel in NB-IoT, thus to make a better understanding of how the NB-IoT physical layer to match design objectives of the system, and this would be of help for further study and grasp the development direction of NB-IoT technology.【期刊名称】《通信技术》【年(卷),期】2017(050)012【总页数】5页(P2745-2749)【关键词】物联网;NB-IoT;物理信道;LTE【作者】蒙文川【作者单位】中国移动通信集团广西有限公司贵港分公司,广西贵港 537100【正文语种】中文【中图分类】TN929近年来,互联需求高速增长,NB-IoT应运而生。

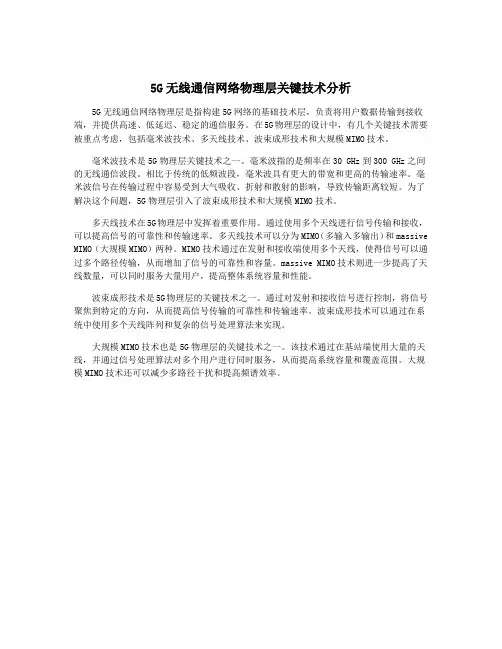

5G无线通信网络物理层关键技术分析
5G无线通信网络物理层关键技术分析5G无线通信网络物理层是指构建5G网络的基础技术层,负责将用户数据传输到接收端,并提供高速、低延迟、稳定的通信服务。
在5G物理层的设计中,有几个关键技术需要被重点考虑,包括毫米波技术、多天线技术、波束成形技术和大规模MIMO技术。
毫米波技术是5G物理层关键技术之一。
毫米波指的是频率在30 GHz到300 GHz之间的无线通信波段。
相比于传统的低频波段,毫米波具有更大的带宽和更高的传输速率。
毫米波信号在传输过程中容易受到大气吸收、折射和散射的影响,导致传输距离较短。
为了解决这个问题,5G物理层引入了波束成形技术和大规模MIMO技术。
多天线技术在5G物理层中发挥着重要作用。
通过使用多个天线进行信号传输和接收,可以提高信号的可靠性和传输速率。
多天线技术可以分为MIMO(多输入多输出)和massive MIMO(大规模MIMO)两种。
MIMO技术通过在发射和接收端使用多个天线,使得信号可以通过多个路径传输,从而增加了信号的可靠性和容量。
massive MIMO技术则进一步提高了天线数量,可以同时服务大量用户,提高整体系统容量和性能。
波束成形技术是5G物理层的关键技术之一。
通过对发射和接收信号进行控制,将信号聚焦到特定的方向,从而提高信号传输的可靠性和传输速率。
波束成形技术可以通过在系统中使用多个天线阵列和复杂的信号处理算法来实现。
大规模MIMO技术也是5G物理层的关键技术之一。
该技术通过在基站端使用大量的天线,并通过信号处理算法对多个用户进行同时服务,从而提高系统容量和覆盖范围。
大规模MIMO技术还可以减少多路径干扰和提高频谱效率。

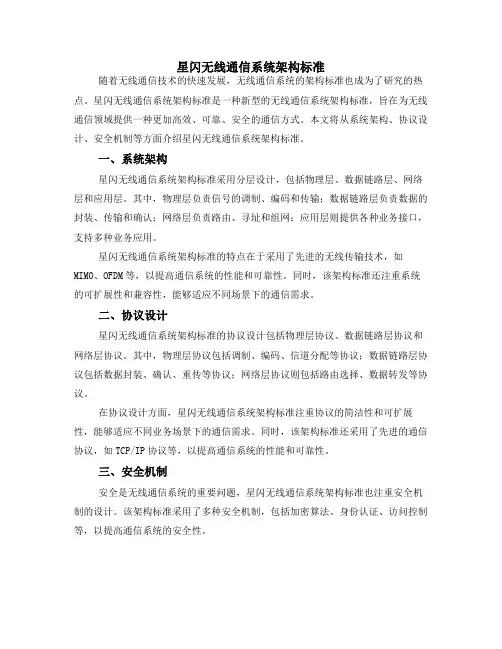

星闪无线通信系统架构标准
星闪无线通信系统架构标准随着无线通信技术的快速发展,无线通信系统的架构标准也成为了研究的热点。
星闪无线通信系统架构标准是一种新型的无线通信系统架构标准,旨在为无线通信领域提供一种更加高效、可靠、安全的通信方式。
本文将从系统架构、协议设计、安全机制等方面介绍星闪无线通信系统架构标准。
一、系统架构星闪无线通信系统架构标准采用分层设计,包括物理层、数据链路层、网络层和应用层。
其中,物理层负责信号的调制、编码和传输;数据链路层负责数据的封装、传输和确认;网络层负责路由、寻址和组网;应用层则提供各种业务接口,支持多种业务应用。
星闪无线通信系统架构标准的特点在于采用了先进的无线传输技术,如MIMO、OFDM等,以提高通信系统的性能和可靠性。
同时,该架构标准还注重系统的可扩展性和兼容性,能够适应不同场景下的通信需求。
二、协议设计星闪无线通信系统架构标准的协议设计包括物理层协议、数据链路层协议和网络层协议。
其中,物理层协议包括调制、编码、信道分配等协议;数据链路层协议包括数据封装、确认、重传等协议;网络层协议则包括路由选择、数据转发等协议。
在协议设计方面,星闪无线通信系统架构标准注重协议的简洁性和可扩展性,能够适应不同业务场景下的通信需求。
同时,该架构标准还采用了先进的通信协议,如TCP/IP协议等,以提高通信系统的性能和可靠性。
三、安全机制安全是无线通信系统的重要问题,星闪无线通信系统架构标准也注重安全机制的设计。
该架构标准采用了多种安全机制,包括加密算法、身份认证、访问控制等,以提高通信系统的安全性。
在安全机制方面,星闪无线通信系统架构标准采用了先进的加密算法,如AES等,以保证数据传输的安全性。
同时,该架构标准还采用了身份认证和访问控制机制,以防止非法用户接入系统,保护系统的安全性和稳定性。
四、总结星闪无线通信系统架构标准是一种新型的无线通信系统架构标准,具有高效、可靠、安全等特点。
该架构标准采用分层设计,注重系统的可扩展性和兼容性,能够适应不同场景下的通信需求。

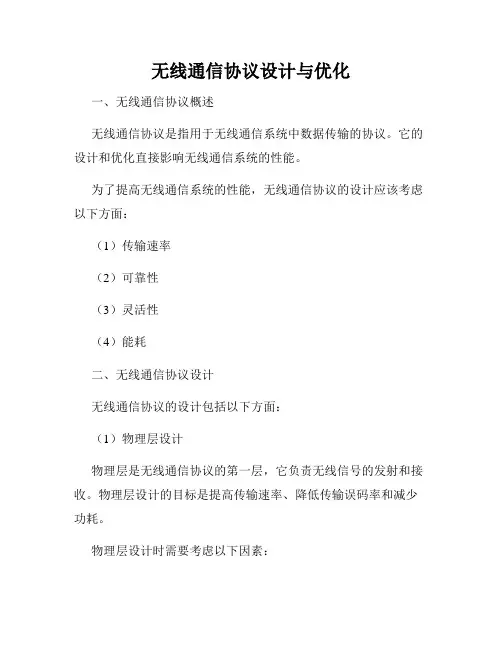

无线通信协议设计与优化
无线通信协议设计与优化一、无线通信协议概述无线通信协议是指用于无线通信系统中数据传输的协议。
它的设计和优化直接影响无线通信系统的性能。
为了提高无线通信系统的性能,无线通信协议的设计应该考虑以下方面:(1)传输速率(2)可靠性(3)灵活性(4)能耗二、无线通信协议设计无线通信协议的设计包括以下方面:(1)物理层设计物理层是无线通信协议的第一层,它负责无线信号的发射和接收。
物理层设计的目标是提高传输速率、降低传输误码率和减少功耗。
物理层设计时需要考虑以下因素:①调制方式:AM、FM、PM、QPSK、16QAM、64QAM等;②信道编码方式:卷积码、交织技术、Turbo码等;③天线布局方式:单天线、多天线、MIMO天线阵列等。
(2)数据链路层设计数据链路层是无线通信协议的第二层,它负责数据的传输。
数据链路层设计的目标是提高数据传输的可靠性和效率。
数据链路层设计时需要考虑以下因素:①方式选择:CSMA/CA、CSMA/CD、令牌环、红衫水晶狼、PPP等;②调制方式:编码、调制、数据帧结构等;③纠错码方式:帧检验序列、CRC码等。
(3)网络层设计网络层是无线通信协议的第三层,它负责数据的路由选择和转发。
网络层设计的目标是提高数据的可靠性和灵活性。
网络层设计时需要考虑以下因素:① IP地址:IPv4、IPv6等;②路由协议:OSPF、RIP、BGP等;③ QoS服务:差分服务、集成服务等。
(4)传输层设计传输层是无线通信协议的第四层,它负责数据的分段和重组。
传输层设计的目标是提高数据传输的灵活性和传输速率。
传输层设计时需要考虑以下因素:①协议选择:TCP、UDP等;②数据分段方式;③恢复机制:重传、拥塞避免等。
三、无线通信协议优化无线通信协议优化是为了满足实际应用环境的需求,提高协议的性能和适应性。
无线通信协议优化包括以下方面:(1)功耗优化无线通信设备的电池寿命是一个关键问题,功耗优化是无线通信协议优化的一个重要方面。

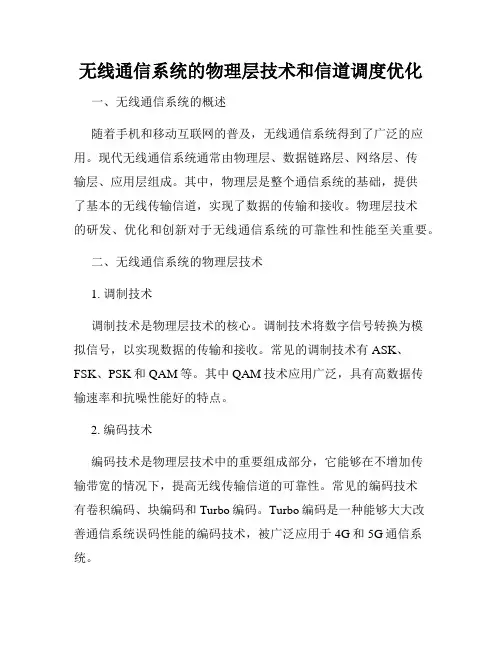

无线通信系统的物理层技术和信道调度优化
无线通信系统的物理层技术和信道调度优化一、无线通信系统的概述随着手机和移动互联网的普及,无线通信系统得到了广泛的应用。
现代无线通信系统通常由物理层、数据链路层、网络层、传输层、应用层组成。
其中,物理层是整个通信系统的基础,提供了基本的无线传输信道,实现了数据的传输和接收。
物理层技术的研发、优化和创新对于无线通信系统的可靠性和性能至关重要。
二、无线通信系统的物理层技术1. 调制技术调制技术是物理层技术的核心。
调制技术将数字信号转换为模拟信号,以实现数据的传输和接收。
常见的调制技术有ASK、FSK、PSK和QAM等。
其中QAM技术应用广泛,具有高数据传输速率和抗噪性能好的特点。
2. 编码技术编码技术是物理层技术中的重要组成部分,它能够在不增加传输带宽的情况下,提高无线传输信道的可靠性。
常见的编码技术有卷积编码、块编码和Turbo编码。
Turbo编码是一种能够大大改善通信系统误码性能的编码技术,被广泛应用于4G和5G通信系统。
3. 天线技术天线技术是无线通信系统物理层技术中的一个重要分支。
天线的种类包括单极天线、双极天线、四极天线和阵列天线等。
阵列天线由多个天线单元组成,能够实现波束形成和定向传输等功能,提高通信系统的传输效率和信号质量。
三、无线通信系统的信道调度优化1. 资源分配策略在无线通信系统中,资源分配是指对空时资源(时隙、子载波、天线等)进行分配,将资源分配给不同的用户。
资源分配策略包括静态分配和动态分配两种。
静态分配是指将资源在通信系统启动时分配给用户,无法动态调整。
动态分配则是指在通信过程中不断地对资源进行调整,以适应通信环境的变化。
2. 频段分配策略频段分配策略是指对频谱资源进行分配,将频段分配给不同的用户。
频段分配策略包括静态分配和动态分配两种。
静态分配是指将频段在通信系统启动时分配给用户,动态分配则是指在通信过程中不断地对频段进行调整,以适应通信环境的变化。
3. 信道质量优化策略信道质量优化策略是指通过改变调制、编码、功率等方式,以提高信道质量和通信效率。
5G通信技术中的物理层信号处理与无线传输方案
5G通信技术中的物理层信号处理与无线传输方案物理层信号处理是5G通信技术中至关重要的一环,它涉及到数据的调制、编码、调制解调器设计等方面。
在5G通信中,物理层信号处理的目标是通过无线传输方案实现高速、低延迟、可靠的数据传输。
在5G通信中,物理层信号处理主要包括以下几个方面的内容:1. 调制与编码:在5G通信中,传输的数据需要经过调制和编码处理,以适应高速传输和多天线系统的需求。
调制技术可以将数字信息转换为模拟信号,例如将数字信号转换为载波波形。
编码技术则可以提供对数据进行纠错和压缩的功能,以提高数据传输的可靠性和效率。
2. 符号映射:符号映射是将数字信息映射到模拟信号的过程。
在5G通信中,由于需要支持较大的数据速率和多天线传输,因此符号映射需要考虑多维调制技术,例如4-QAM、16-QAM、64-QAM等。
通过不同的符号映射方式,可以在有限带宽资源下实现更高的数据传输速率。
3. 多天线系统设计:5G通信中使用了大规模天线阵列(Massive MIMO)技术,以提高信道容量和数据传输速率。
在多天线系统中,物理层信号处理需要对传输信号进行波束赋形和波束成形等处理,以实现有效的信道传输。
此外,还需要进行天线选择、波束赋形权重的计算等工作,以优化传输性能。
4. 信道估计与均衡:由于无线信道的复杂性,信号在传输过程中容易受到干扰和衰落的影响。
因此,在5G通信中,物理层信号处理需要进行准确的信道估计和均衡处理。
通过对传输信号和接收信号的比较,可以估计信道特性,进而进行信号均衡以提高传输质量。
5. 自适应调制与调度:5G通信中,物理层信号处理还需要考虑自适应调制与调度的问题。
自适应调制可以根据信道条件的变化,动态地调整数据传输速率和调制方式,以提高传输效率。
自适应调度则可以根据用户的需求和网络状况,合理地分配资源,实现高效的数据传输。
为了实现上述物理层信号处理的需求,5G通信中采用了多种无线传输方案,以在有限的频谱资源下实现高速、低延迟的数据传输。
5G无线通信网络中的物理层设计与性能优化
5G无线通信网络中的物理层设计与性能优化随着5G技术的快速发展,无线通信网络的设计和性能优化变得越来越重要。
在5G无线通信网络中,物理层设计是其中一个关键的方面,它涉及到信号传输、波束成形、多天线技术等多个方面。
本文将介绍5G无线通信网络中物理层设计的关键技术,并探讨如何通过性能优化来提高系统的效率和可靠性。
首先,波束成形是5G无线通信网络中物理层设计的重要技术之一。
波束成形通过调整发射和接收天线的相位和幅度,使信号能够聚焦在特定的方向上,从而增加系统的信号强度和覆盖范围。
利用波束成形技术,可以实现更高的数据传输速率和更低的时延。
此外,波束成形还可以减少多径干扰,提高系统的可靠性。
另一个重要的物理层设计技术是多天线技术。
在5G无线通信网络中,采用多天线技术可以实现空间多路复用(SM)和空间分集(SD)等多种技术,从而提高系统的频谱效率和抗干扰能力。
利用多天线技术,可以同时传输多个独立的数据流,从而提高系统的容量。
此外,多天线技术还可以通过接收多个信号的方法来提高系统的可靠性。
除了波束成形和多天线技术,5G无线通信网络还需要考虑信道估计和调度算法等方面的性能优化。
由于5G网络中的信道状况发生频繁变化,准确的信道估计是确保高质量通信的关键。
通过精确估计和预测信道状态,系统可以及时调整发送和接收参数,从而降低误码率和提高传输速率。
此外,在5G网络中,由于存在大量的用户和不同类型的应用场景,合理的调度算法可以根据不同的需求来分配资源,提高系统的整体效率和公平性。
为了进一步优化5G无线通信网络的性能,还可以考虑其他技术手段,如非正交多址(NOMA)、全双工通信(FDD)等。
NOMA技术可以有效利用频谱资源,实现多用户同时传输;FDD技术可以同时实现上行和下行通信,提高系统的频率利用率。
通过综合考虑和应用这些技术,可以进一步提高5G无线通信网络的效率和可靠性。
在实际应用中,5G无线通信网络的物理层设计和性能优化需要综合考虑多方面的因素,如天线的数量、信道的频谱资源、用户需求等。
无线电通信系统的建模与优化
无线电通信系统的建模与优化随着科技的不断发展,无线电通信系统的应用越来越广泛。
无线电通信系统是指利用电磁波进行信息传输和接收的通信方式,它涵盖了广泛的领域,包括手机通信、卫星通信、广播电视、雷达监测等等。
在这些领域中,无线电通信系统的建模和优化是非常重要的研究方向。
一、无线电通信系统的建模无线电通信系统的建模可以从不同的角度进行,如物理层、链路层、网络层等。
这里我们以物理层来进行讨论。
物理层是无线电通信系统中最基本的层次,它涵盖了从无线电波的发射到接收的整个过程。
因此,在对无线电通信系统进行建模时,物理层是最重要的一个方面。
1、无线电信道建模无线电信道建模是无线电通信系统建模的重要环节之一。
无线电信道的特点是随机性、时变性和干扰等因素的存在。
因此,建立合理的无线电信道模型对于通信系统的分析和设计至关重要。
在无线电信道建模中,需要考虑的因素包括传输介质、信号衰减、信道干扰等。
传输介质是指无线电波在传输过程中所经过的环境,不同的介质对无线电信号的传输会产生不同的影响,例如建筑物、水、空气、电缆等。
信号衰减则是指信号从发射端传输到接收端的过程中所遇到的能量损失。
而信道干扰则是指不同无线电设备之间的互相影响。
建立准确的无线电信道模型能够更好地反映无线电通信系统中信号的传输过程,为后续的优化工作提供重要的依据。
2、调制方式建模调制方式是指在传输中将数据编码成信号的方式。
目前常用的调制方式有ASK、FSK、PSK、QAM等。
不同的调制方式会对系统的带宽、传输速率、误码率等性能指标产生不同的影响。
因此,需要对不同的调制方式建立合适的模型,以评估其在无线电通信系统中的应用优劣。
3、天线建模天线是无线电通信系统中的重要组成部分,它的功能是将电磁波转化为电信号或者将电信号转化为电磁波。
因此,天线的性能会直接影响到无线电通信系统的性能。
在对天线进行建模时,需要考虑的因素包括天线的类型、功率、增益、方向图等。
而天线的类型则涵盖了多种不同的天线结构,如单极子天线、双极子天线、方形贴片天线等。
随机天线阵列的物理层安全传输在无线通信中的应用
二 、无 线安 全传 输 系统模 型
在通信的过程 中,B o b 发送没有加密 的信息请求 给 A l i c e ,这一信息请求将信道估计 的训练符号序列也包含
所 以,功率 非常地大 ,利用率也非常 高。由于天线采用 的是随机选择的方式 ,所 以,基站与窃听者之 间的信道
在其中 ,Al i c e 在接受请求信息 的时候主要使用 的是多天
在一起 ,期望用户最后进行解调 。经研究表 明,这一方法具有较 高的使 用率 。
关 键 词 :无 线 通信 ;物 理层 安 全 传 输 ;天 线 阵 列
一
、
解 l i c e 使用的密匙 ,自己可 以解 出发射的符号序列 。
在 以上 的这一过 程 中 ,用于信 道估计 的符号仅 仅 由B o b 发 出,A l i c e 然后根据这些符号估计信道 ,但是不
会 发 出 任 何 的训 练 符 号 。 在 这 样 的情 况 下 ,E v e 与B o b
首先 ,无线 信道具 有互 易性 和私密性 ,我们可 以
利用这一特点来加强信道的安全 ,但是 ,其 中也存在难 点 ,由于噪声形成干扰 ,两方估计 的无线信道参数没有 保持一致 ,因此 ,不能生成一致的密匙 。 其次 ,无线信道还有空域性的特征 ,它 的主要操作 方法是 ,提高窃听者 的误码率 以避免信 息被截获 。这一
线 ,根据接收到信号来对二者之间的信道进行估算 。由 于 系统使用的是时分双工 ,并且还会不断变慢 ,因此 ,
会不断变化 ,那 么 ,窃 听者就没有办法通过盲均衡算法
截获基站发 出的信息。我们通过仿真方法可以知道 ,本 文所 主张 的方法一方面可以防止窃听者截获信息 ,另一 方面可以提高功率 的利用率 ,这样一来 ,发射总功率在 有的情况下可 以使期望用户获得更低 的误码率 ,和传统 的数据加密方法相 比,采用随机 天线 阵列物理层安全传 输更适合实 际系统 的运用 。
无线通信中的物理层协议分析
无线通信中的物理层协议分析随着无线通信技术的迅猛发展,物理层协议在无线通信中扮演着至关重要的角色。
物理层协议是指无线通信中传输数据的方式和规则,它直接影响着通信质量和性能。
本文将对无线通信中的物理层协议进行分析,探讨其原理、特点和应用。
一、物理层协议的原理物理层协议是无线通信系统中最基础的协议,其主要任务是将数字信号转换为模拟信号,并通过无线信道传输。
物理层协议的原理可以归纳为三个方面:调制解调、信道编码和信道调度。
1. 调制解调:调制是将数字信号转换为模拟信号的过程,解调则是将模拟信号转换为数字信号的过程。
调制技术包括频移键控(FSK)、相移键控(PSK)和正交振幅调制(QAM)等。
调制技术的选择取决于信道特性和数据传输要求。
2. 信道编码:信道编码是为了提高数据传输的可靠性和容错性而采取的一种技术。
常用的信道编码技术有前向纠错编码(FEC)和自动重传请求(ARQ)等。
前向纠错编码通过在发送端添加冗余信息,使接收端能够在一定程度上纠正错误。
而自动重传请求则是在出现错误时,请求发送端重新发送数据。
3. 信道调度:信道调度是为了提高无线通信系统的容量和效率而采取的一种技术。
无线信道是有限的资源,因此需要对不同用户的通信请求进行调度。
常用的信道调度技术有时分复用(TDM)、频分复用(FDM)和码分复用(CDM)等。
这些技术可以将信道分割为不同的时间、频率或码片,从而实现多用户同时通信。
二、物理层协议的特点物理层协议在无线通信中具有以下几个特点:1. 高频带宽:无线通信中的物理层协议需要具备较高的频带宽度,以支持大容量的数据传输。
高频带宽可以提高通信速率和传输效率,但也会增加系统的复杂性和功耗。
2. 低功耗:由于无线通信设备通常由电池供电,因此物理层协议需要具备低功耗的特点,以延长设备的续航时间。
低功耗的实现可以通过优化调制解调算法、信道编码方案和信道调度策略等。
3. 抗干扰性:无线通信中的物理层协议需要具备一定的抗干扰能力,以应对信道噪声和其他无线设备的干扰。
无线通信--数据传输实验
数据传输实验1.实验环境•每两台PC为一组。
•硬件:SEMIT 6602 两块;串口连接电缆两根。
•软件:Windows 2000,显示设置采用Windows标准字体,分辨率为1024×768。
2.实验目的•了解通讯过程中数据传输的流程•掌握物理链路和逻辑链路的概念和区别•掌握通讯协议栈的分层概念•体会分层的必要性•了解同层协议的对等关系•了解上下层协议的联系和适配关系3.实验原理1.分层次的网络体系结构应用层:直接为用户的应用进程提供服务,来完成一些为进行语义上有意义的信息交换所必须的功能。
运输层:传送“报文”,根据下面通信子网的特性最佳地利用网络资源,为上一层进行通信的两个进程之间提供一个可靠的端到端服务(负责主机中两个进程的通信)。
网络层:选择合适的路由,使发端的运输层所传下来的分组能够正确地按照目的地址找到目的终端,并交付给目的终端的运输层--寻址(负责网络中不同主机的通信)。
数据链路层:在两个相邻节点间的线路上无差错地传送以帧为单位的数据(差错控制,流量控制)。
物理层:物理层的任务就是透明(经实际电路传送后的比特流没有发生变化)地传送比特流。
数据在各层之间传递的过程如图1所示:为了突出协议的上下层次,实验设计了两个协议层来模拟数据传输的机制和流程,如图2所示:会话层封装了上层的数据,使下层向上看起来传送的都是同样的数据包,并且提供了一个典型但是比较简单的数据交换机制,也就是会话协议。
数据链路层把一条有可能出差错的实际链路,转变为上层向下看起来不出差错的链路。
图1图22. 逻辑链路与物理链路数据传输时需要两种地址:物理地址(标识主机,MAC层传输)SAP 地址 (标识服务,LLC 层传输)3. 面向连接和面向无连接的服务面向连接的服务( 虚电路服务 ):数据交换前必须建立连接,数据交换结束需终止该连接;在传送数据时是按序传送的;每次通信都要经过连接建立、数据传输和连接释放三个阶段;适合于在一定的期间内向同一目的地发送许多报文的情况 。
通信协议中的物理层协议设计与实现
通信协议中的物理层协议设计与实现通信协议中的物理层协议(Physical Layer Protocol)是指计算机网络中负责传输原始比特流的协议,负责将数据从一个节点传输到另一个节点。
物理层协议的设计与实现直接影响了通信的可靠性和性能。
本文将介绍物理层协议的设计原则、常见的物理层协议以及它们的实现。
一、设计原则在设计物理层协议时,需要考虑以下几个原则:1. 可靠性:物理层协议需要保证传输的可靠性,即确保数据在传输过程中不会出错或丢失。
2. 带宽效率:物理层协议应该尽可能地充分利用通信链路的带宽资源,提高数据传输的效率。
3. 延迟:物理层协议需要尽量减少数据传输的延迟,保证通信的实时性。
4. 兼容性:物理层协议应该与不同的硬件设备和网络环境兼容,以便在各种情况下进行通信。
二、常见的物理层协议1. 以太网(Ethernet):以太网是一种常见的局域网技术,使用CSMA/CD(载波监听多路访问/碰撞检测)协议来实现共享传输介质上的数据传输。
2. 网络物理层接口(Physical Layer Interface,PHY):PHY是在以太网中实现物理层协议的芯片,负责将数据转换为传输介质上的电信号,并进行信号的调整和放大。
3. 无线电(Radio):无线电是一种基于无线电波传输的物理层协议,常用于无线局域网(WLAN)和蓝牙等无线通信技术中。
4. 光纤通信(Optical Fiber Communication):光纤通信是一种利用光传输数据的物理层协议,具有高速率、长距离传输和抗干扰等优点,被广泛应用于长途通信和数据中心互联等领域。
三、物理层协议的实现物理层协议的实现涉及到硬件和软件两个方面的内容。
1. 硬件实现:物理层协议的硬件实现一般是通过电路设计和电子元器件制造来完成的。
例如,在以太网中,PHY芯片是实现物理层协议的关键组成部分。
2. 软件实现:物理层协议的软件实现一般是通过编程来完成的。
例如,在以太网中,网卡驱动程序实现了物理层协议的功能,负责将数据从应用层传递给物理层。
5G无线通信网络物理层关键技术
5G无线通信网络物理层关键技术随着物联网、大数据、云计算等技术的发展,人们对无线通信的需求越来越高。
为了满足日益增长的无线通信需求,5G无线通信网络物理层关键技术应运而生。
物理层是无线通信网络中最基础的部分,它负责无线传输信号的调制、编码、多址和信道编码等任务。
本文将重点介绍5G无线通信网络物理层的关键技术。
1. 波束赋形技术波束赋形技术是5G物理层关键技术中的一项重要技术,它可以帮助无线通信系统实现高效的空间复用和波束对准。
传统的无线通信系统往往采用全向传输的方式,信号传输范围广但效率低。
而波束赋形技术可以根据接收端位置和通信需求来调整信号的方向,从而提高信号传输的效率。
波束赋形技术可以通过开展大规模天线阵列和采用波束赋形算法来实现。
2. 多用户MIMO技术多用户MIMO技术是5G物理层关键技术中的另一项重要技术,它可以提高系统的频谱效率和覆盖范围。
MIMO技术通过在发射端和接收端增加多个天线来实现多路径传输,从而提高信号的可靠性和数据传输速率。
而多用户MIMO技术则是在多个用户间实现MIMO技术,它可以支持同时传输多个用户的数据,从而提高系统的容量和效率。
3. 毫米波通信技术4. 大规模天线阵列技术5. 网络切片技术网络切片技术是5G物理层关键技术中的一项重要技术,它可以帮助系统实现个性化的通信服务。
传统的无线通信系统往往采用统一的网络架构来为所有用户提供通信服务,而网络切片技术可以根据不同用户的需求和应用场景来配置不同的网络切片,从而实现个性化的通信服务。
网络切片技术可以帮助系统实现更高的容量和更低的延迟,满足不同用户的通信需求。
5G无线通信网络物理层关键技术是5G无线通信系统的核心技术,它可以帮助系统实现更高的频谱效率、更大的容量和更低的延迟。
随着技术的不断发展,我们有理由相信5G 无线通信网络物理层关键技术将会不断创新和完善,为人们的生活带来更多便利和乐趣。
5G无线通信网络物理层关键技术分析
5G无线通信网络物理层关键技术分析5G无线通信网络是第五代无线通信技术,是基于4G技术的升级和创新,旨在提供更高的带宽、更低的延迟和更稳定的连接。
物理层是5G网络中至关重要的一部分,负责处理无线信号的传输和接收,是实现高速、稳定通信的关键。
以下是5G物理层的关键技术分析。
1. 多址技术(MA):多址技术是实现多用户同时访问无线通信网络的关键技术。
在5G 网络中,引入了更多的多址技术,如正交频分多址(OFDMA)、多用户正交转移(MU-MIMO)等,以提高网络的容量和效率。
2. 高频段技术:5G网络采用了更高的频段,如毫米波频段,以增加网络的带宽和容量。
高频段技术也面临着衰减、穿透力不足等问题,因此需要采用波束成形技术、中继技术等来增强信号的覆盖和传输能力。
3. 多天线技术:多天线技术在提高信号质量和容量方面起着重要作用。
5G网络中引入了Massive MIMO技术,通过利用大量的天线和用户之间的空间分集,提高信号的传输速率和覆盖范围。
4. 高速调制技术:高速调制技术是实现高速数据传输的关键。
5G网络采用了更高阶的调制技术,如64QAM、256QAM等,以增加数据传输速率。
高阶调制技术也对信号的传输质量和抗干扰能力提出了更高的要求。
5. 新型信道编码技术:5G网络采用了新的信道编码技术,如Polar码、低密度奇偶校验码(LDPC)等,以提高信号的纠错能力和抗干扰能力。
新型信道编码技术可以在高速传输和高可靠性之间找到平衡,从而实现高速、稳定的通信。
6. 软定义无线电(SDR)技术:软定义无线电技术是5G网络的关键技术之一。
它通过可编程的硬件和软件定义的网络架构,实现了灵活、高效的无线资源管理和频谱利用。
SDR技术可以根据不同的网络需求和环境条件,动态地调整信道配置和参数,以实现更好的网络性能。
7. 高密度小区技术:5G网络采用了更高的小区密度,以增加网络的容量和覆盖范围。
高密度小区技术可以有效地利用有限的频谱资源,提高网络的容量和效率。
物理层(3)物理层传输介质传输设备
物理层(3)物理层传输介质传输设备⼀、传输介质 传输介质是数据传输系统中在发送设备和接收设备之间的物理通路,也称为传输媒体,可以分为导向传输介质和⾮导向传输介质两类。
在导向传输介质中,电磁波或光波被导向沿着固体媒体传播,包括双绞线、同轴电缆、光纤等,⽽⾮导向传输介质就是指⾃由空间,传输⽅式包括微波、⽆线电、红外线等。
传输媒体并不是物理层,传输媒体在物理层的下⾯,因为物理层是体系结构的第⼀层,因此有时称传输媒体为0层,在传输媒体中传输的是信号,但传输媒体并不知道传输的信号代表什么意思,但物理层规定了电⽓特性,因此能够识别所传送的⽐特流。
⼆、双绞线 把两根互相绝缘的铜导线并排放在⼀起,然后⽤规则的⽅法绞合起来就构成了双绞线,绞合可减少相邻导线的电磁⼲扰。
为了提⾼双绞线的抗电磁⼲扰能⼒,可以在双绞线的外⾯再加上⾦属丝编织的屏蔽层,这就是屏蔽双绞线(STP),⽆屏蔽层的双绞线称为⾮屏蔽双绞线(UTP),它们的结构如图: 注:模拟传输和数字传输都可以使⽤双绞线,其通信距离⼀般为⼏到⼗⼏公⾥,距离太长时,对于模拟传输要加放⼤器以便将衰减的信号放⼤到合适的数值,对于数字传输则要加中继器以便将失真的数字信号进⾏整形。
三、同轴电缆 同轴电缆由内导体铜质芯线、绝缘层、⽹状编织的外导体屏蔽层以及保护塑料外层所组成,由于外导体屏蔽层的作⽤,同轴电缆具有很好的抗⼲扰特性,被⼴泛⽤于传输较⾼速率的数据。
如图⽰: 按特性阻抗值的不同,同轴电缆可以分为50Ω同轴电缆和75Ω同轴电缆。
1)50Ω同轴电缆 50Ω同轴电缆主要⽤于在数据通信中传送基带数字信号,⼜称为基带同轴电缆,在局域⽹中得到⼴泛应⽤,⽤这种同轴电缆以10Mbps 的速率可将基带信号传送1km。
在传输基带数字信号时,可以⽤曼彻斯特编码和差分曼彻斯特编码解决信号的同步问题。
2)75Ω同轴电缆 75Ω同轴电缆主要⽤于模拟信号传输,是有线电视系统(CATV)中的标准传输电缆,这种电缆上传送的信号采⽤了频分复⽤的宽带信号,75Ω同轴电缆⼜称为宽带同轴电缆。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(无线局域网场景)一、PBL问题二:试设计一个完整的无线通信系统物理层的传输方案,要求满足以下指标:1. Data rate :54Mbps, Pe<=10-5 with Eb/N0 less than 25dB2. 20 MHz bandwidth at 5 GHz frequency band3. Channel model :设系统工作在室内环境,有4条径,无多普勒频移,各径的相对时延为:[0 2 4 6],单位为100ns ,多径系数服从瑞利衰落,其功率随时延变化呈指数衰减:[0 -8 -16 -24]。
请给出以下结果:A. 收发机结构框图,主要参数设定B. 误比特率仿真曲线(可假定理想同步与信道估计)二、系统选择及设计设计1、系统要求20MHz带宽实现5GHz频带上的无线通信系统;速率要求: R=54Mbps;误码率要求: Pe <=10^ (-5)。
2、方案选取根据参数的要求,选择802.11a作为方案的基准,并在此基础上进行一些改进,使实际的系统达到设计要求。
802.11a中对于数据速率、调制方式、编码码率及OFDM子载波数目的确定如表1 所示。
与时延扩展、保护间隔、循环前缀及OFDM符号的持续时间相关的参数如表2 所示。
关的参数参考标准选择OFDM系统来实现,具体参数的选择如下述。
3、OFDM简介OFDM的基本原理是将高速信息数据编码后分配到并行的N个相互正交的子载波上,每个载波上的调制速率很低(1/N),调制符号的持续间隔远大于信道的时间扩散,从而能够在具有较大失真和突发性脉冲干扰环境下对传输的数字信号提供有效的保护。
OFDM系统对多径时延扩散不敏感,若信号占用带宽大于信道相干带宽,则产生频率选择性衰落。
OFDM的频域编码和交织在分散并行的数据之间建立了联系,这样,由部分衰落或干扰而遭到破坏的数据,可以通过频率分量增强的部分的接收数据得以恢复,即实现频率分集。
OFDM克服了FDMA和TDMA的大多数问题。
OFDM把可用信道分成了许多个窄带信号。
每个子信道的载波都保持正交,由于他们的频谱有1/2重叠,既不需要像FDMA那样多余的开销,也不存在TDMA 那样的多用户之间的切换开销。
过去的多载波系统,整个带宽被分成N个子信道,子信道之间没有交叠,为了降低子信道之间的干扰,频带与频带之间采用了保护间隔,因而使得频谱利用率降低,为了克服这种频带浪费,OFDM采用了N个交叠的子信道,每个子信道的波特率是1/T,子信道的间隔也是1/T,这时各个子载波之间是正交的,因而在收端无需将频谱分离即可接收。
由于OFDM允许子载波频谱混叠,其频谱效率大大提高,因而是一种高效的调制方式。
OFDM的频谱如图1所示。
图1 OFDM信号的频谱示意图可以证明这种正交的子载波调制可以用IFFT来实现。
需要指出的是OFDM既是一种调制技术,也是一种复用技术。
图2给出了OFDM的系统框图,在系统中调制解调是使用FFT和IFFT来实现的。
图2 OFDM系统框图3、参数确定在OFDM系统设计中,需要折中考虑各种系统要求,这些需求常常是矛盾的。
通常有3个主要的系统要求需要重点考虑:系统带宽W、业务数据速率R及多径时延扩展,包括时延扩展的均方根rms τ和最大值max τ。
按照这3个系统参数,设计步骤可分为3步。
首先,确定保护时间G T 。
多径时延扩展直接决定了保护时间的大小。
作为重要的设计准则,保护时间至少是多径时延扩展的均方根的2-4倍,即G T ≥(2-4) rms τ。
保护时间的取值依赖于系统的信道编码与调制类型。
高阶调制(如64QAM )比低阶调制(如QPSK )对于ICI 和ISI 的干扰更加敏感。
,而编码的纠错能力过目越强,越能降低这种对干扰的敏感特性。
一旦保护时间确定,则OFDM 的符号周期也就确定s G T T T =+就可以确定,其中T 表示IFFT 的积分时间,其倒数就是相邻载波的间隔,即1f T∆=。
为了尽可能地减小由于保护时间造成的信噪比的损失,一般要求符号周期远大于保护时间。
但是,符号持续时间并不是越长越好,因这符号持续时间越长,则意味着需要的子载波数目越多,相邻子载波机的间隔就会越小,增加了收发信机的实现复杂度,并且系统对于相位噪声和频率偏移更加敏感,还增大了系统的峰值-平均功率(PAPR )。
在实际系统设计中,OFDM 符号周期至少是保护时间的5倍,这就意味着,由于引入了冗余时间,信噪比会损失1dB 左右。
确定了保护时间和符号周期后,就需要在3dB 的带宽内,决定子载波的数目。
一种方法是直接计算,即WN f ⎢⎥=⎢⎥∆⎣⎦。
另一种方法是,载波数目可以根据总数据比特速率除以每个子载波承载的比特速率得到。
子载波的比特速率与调制类型、编码码率和符号速率都在关系。
本系统采用第二种方法确定子载波的数目具体的参数如下所示:1)首先计算信息量。
由R达到54Mbps可以得到每个OFDM块需要承载的信息量为:54*10^6*4*10^(-9) = 216bit2)选择调制方式。
采用64QAM调制,一个子载波6bit则需要216/6 = 36个子载波。
3)编码。
采用3/4码率的卷积码编码,所需子载波数目为36/(3/4)=48个。
4)计算传输速率:R=(48*6bit*3/4)/(4000*10^(-9))=54Mbps以上设计满足系统的要求。
三、系统实现1、收发机框图根据上述系统设计,收发机框图设计如下图所示:图3 收发机框图2、系统模块接口数据产生:data_transmit=randint(1,num*symbol_num);卷积码编码:trel=poly2trellis([3 3 3],[7 7 0 4;3 2 7 4;0 2 3 7]);[data_conv,fstate] = convenc(data_transmit,trel);64QAM调制:data_mod=modulate(data_conv);64QAM解调:data_demod=demodulate(data_fft_ps);卷积码译码:tblen = 3*1000; % Traceback lengthdata_receive = vitdec(data_vitdec_in,trel,tblen,'trunc','soft',1)。
3、程序流程图根据系统设计和收发机框图,编码实现该系统。
程序流程如下图所示:图4 程序流程图4、程序清单(见附录)四、系统仿真结果及分析1、64QAM的星座图:图5 16QAM星座图图6 64QAM仿真图2、经过多径信道的信号波形:图7 经过多径信道后的输出波形3、在多径信道中叠加AGWN后的波形:图7 叠加AGWN后的输出波形4、均衡前:图8 均衡前的波形5、均衡后:图9 均衡后的波形均衡后各点的幅度变化范围在[-7,+7]之间,这与星座点取值(-7-7j,……,+7+7j)有关。
6、误比特率曲线:图10 误比特率误比特率b P ,利用转换公式2log Mb M P P ,得到M P 。
五、总结1、系统设计总结根据Matlab 程序运行后的仿真结果,可以得到验证,即:我们所设计的OFDM 系统可以满足系统设计要求:20MHz 带宽实现5GHz 频带上的无线通信系统;速率要求: R=54Mbps ;误码率要求: Pe <=10^ (-5)。
2、设计中遇到的问题和解决1)时域均衡时间的选择由数字信号处理的理论可知,只有时域的循环卷积,才等效为频域的线性相乘。
所以,均衡的位置应该在去CP之后,而不能在一开始就进行频域均衡,因为一开始不是循环卷积,不能等效为频域的线性乘法。
因此,频域均衡位置应该在去CP之后,FFT正好是去CP之后,所以可以在FFT之后进行频域均衡。
2)噪声能量的计算原理文献所给的Eb/N0是指接收端的信噪比,加噪声要根据Eb的值算出对应的噪声。
可以在经历框图的每一模块时,看其能量是否发生了变化,并将其归一化,保证系统是无源的系统,不会因此而影响输出结果。
注意的是FFT和IFFT可以对输入它的信号能量进行改变,要进行一些处理。
如信号进行IFFT之后的能量会减小为原来的1/N,要对其进行能量的计算,而FFT 之后,信号的能量会增大为原来的N倍,也要进行能量计算,保证信号通过的都是无源的模块。
OFDM能否克服样值间干扰,样值干扰与ICI OFDM消除干扰是在频域中进行的,因为循环卷积就等于频域的线性相乘,没有收入干扰。
所提这里的样值干扰是指时域上的干扰,在时域看来是有干扰的,并不能消除它;在频域看来,各个子载波是独立的,没有相互间的干扰,即没有ICI。
OFDM消除干扰是在频域中进行的,因为循环卷积就等于频域的线性相乘,没有收入干扰。
所提这里的样值干扰是指时域上的干扰,在时域看来是有干扰的,并不能消除它;在频域看来,各个子载波是独立的,没有相互间的干扰,即没有ICI。
因此,OFDM系统在时域上是有样值干扰的,但是在频域上没有ICI的。
附录1、主程序:文件名:run.m%------------------------------无线通信系统实现-----------------------------%% ************************************************************************* % 一、系统要求:% ************************************************************************* %% 实现20MHz带宽5GHz频带上的无线通信系统% 满足速率要求: R=54Mbps;% 误码率要求: 在25dB信噪比条件下,Pe <=10^ (-5);%************************************************************************** % 二、参数确定:% ************************************************************************* %% symbol_num = 10000; % 发送的符号数% fp = 5e9; %中心频率% fc = 20e6; % 抽样频率% Ts = 50e-9 %抽样时间% T0 = 2.4e-6; % 数据长度(=48*50e-9)% TP = 0.8e-6; % cyclic prefix (=16*50e-9)% TG = 0.8e-6; % total guard time (=16*50e-9)% T=T0+TP+TG; % OFDM符号周期4000ns:(满足TP/T=20%)% A = 1; % amplitude of the rectangular impulse response% N = 64; % number of carriers of the OFDM system%% ------------------------------------------------------------------------%% 由R达到54Mbps可以得到每个OFDM块需要承载的信息量为:% 54*10^6*4*10^(-9)=216bit,采用64QAM星座映射,% 一个载波承载6bit,仅需36个子载波,采用3/4 码率,% 所需的子载波数为48.此时可达到的传输速率为% R=(48*6bit*3/4)/(4000*10^(-9))=54Mbps, 符合系统要求。
