夹具的定义

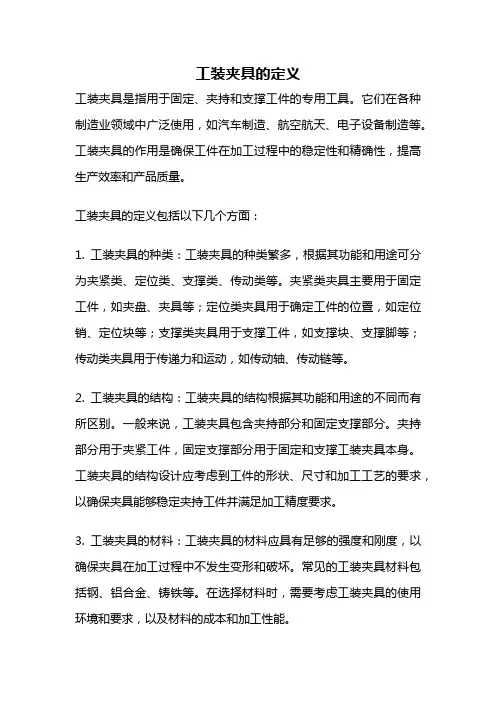

工装夹具的定义
工装夹具的定义工装夹具是指用于固定、夹持和支撑工件的专用工具。
它们在各种制造业领域中广泛使用，如汽车制造、航空航天、电子设备制造等。
工装夹具的作用是确保工件在加工过程中的稳定性和精确性，提高生产效率和产品质量。
工装夹具的定义包括以下几个方面：1. 工装夹具的种类：工装夹具的种类繁多，根据其功能和用途可分为夹紧类、定位类、支撑类、传动类等。
夹紧类夹具主要用于固定工件，如夹盘、夹具等；定位类夹具用于确定工件的位置，如定位销、定位块等；支撑类夹具用于支撑工件，如支撑块、支撑脚等；传动类夹具用于传递力和运动，如传动轴、传动链等。
2. 工装夹具的结构：工装夹具的结构根据其功能和用途的不同而有所区别。
一般来说，工装夹具包含夹持部分和固定支撑部分。
夹持部分用于夹紧工件，固定支撑部分用于固定和支撑工装夹具本身。
工装夹具的结构设计应考虑到工件的形状、尺寸和加工工艺的要求，以确保夹具能够稳定夹持工件并满足加工精度要求。
3. 工装夹具的材料：工装夹具的材料应具有足够的强度和刚度，以确保夹具在加工过程中不发生变形和破坏。
常见的工装夹具材料包括钢、铝合金、铸铁等。
在选择材料时，需要考虑工装夹具的使用环境和要求，以及材料的成本和加工性能。
4. 工装夹具的制造和维护：工装夹具的制造和维护是保证其性能和寿命的重要环节。
制造工装夹具需要根据设计要求进行加工和装配，确保夹具的精度和质量。
维护工装夹具包括定期检查、清洁和维修，以保证其正常运行和延长使用寿命。
工装夹具在制造业中起着至关重要的作用。
它们不仅可以提高生产效率和产品质量，还可以减少人工操作和劳动强度。
随着制造业的发展和技术的进步，工装夹具的设计和制造也在不断创新和改进。
例如，一些先进的工装夹具采用了自动化和智能化技术，能够实现自动夹持和调整，提高生产效率和灵活性。
工装夹具作为一种专用工具，在制造业中具有重要的地位和作用。
它们的定义包括种类、结构、材料和制造维护等多个方面。
工装夹具的设计和制造需要根据具体的工件和加工要求进行，以确保夹具能够稳定夹持工件并满足加工精度要求。
CNC机床加工中的夹具设计与应用
CNC机床加工中的夹具设计与应用CNC机床加工在现代制造业中扮演着重要的角色，它能够以高精度、高效率完成各种复杂零部件的加工任务。
而夹具作为CNC机床加工过程中不可或缺的辅助工具，对于确保工件的位置、固定和刚性等方面起着至关重要的作用。
本文将探讨CNC机床加工中夹具设计与应用的相关问题。
一、夹具的定义与分类夹具是指在加工过程中将工件固定在CNC机床上的一种装置。
它的主要作用是保证工件的准确定位、稳定固定，从而确保加工质量和效率。
根据不同的应用需求，夹具可以分为以下几类：1. 机床夹具：用于将工件固定在机床上进行加工。
常见的机床夹具包括平口夹具、机床铣削用刀具夹具、分度头夹具等。
2. 刀具夹具：主要用于固定和夹持刀具，保证刀具在加工过程中的稳定性和刚性。
刀具夹具的设计应考虑到刀具的类型、尺寸以及加工要求。
3. 工件夹具：将工件固定在机床上进行加工的夹具，能够确保工件的稳定固定和准确定位。
根据工件的形状和尺寸不同，工件夹具可分为平口夹具、螺纹夹具、气动夹具等。
二、夹具设计的重要性在CNC机床加工中，夹具设计的合理与否直接影响到加工效果和质量。
一方面，夹具设计需要根据具体工件的特点和加工要求进行合理选择，以确保工件在加工过程中的稳定性和精度；另一方面，夹具设计还需要考虑材料的选择、结构的合理优化，以提高夹具的刚性和耐用性。
三、夹具设计的基本原则夹具设计应遵循一定的原则，以保证夹具的可靠性和稳定性：1. 合理选择夹具类型：根据工件的形状、尺寸和加工要求，选择适当的夹具类型，并确保夹具能够提供足够的固定力和刚性。
2. 准确定位和定位：夹具设计中需要确保工件在加工过程中的准确定位和定位，避免加工误差和产生不良影响。
3. 确保夹具刚性：夹具的刚性直接影响加工过程中的稳定性和加工精度。
因此，在夹具的设计中，需要合理选择夹具材料和结构，提高夹具的整体刚性。
4. 简化夹具结构：夹具的结构应简洁、紧凑，减少不必要的部件和连接点。
夹具知识点总结
夹具知识点总结夹具是指用来固定工件、件的装置或工具，广泛应用于机械加工、装配和检测等工艺过程中。
本文将从夹具的定义、分类、结构与功能、设计原则等方面进行总结和论述。
1. 夹具的定义夹具是一种用于固定工件或件的专用装置，通过夹持工件来确保其在加工或装配过程中的稳定性和精度。
夹具的优点包括提高生产效率、保证工件加工质量和工艺稳定性等。
2. 夹具的分类夹具可以根据其应用领域和结构特点进行分类。
常见的夹具分类包括以下几种：- 手工夹具：主要用于简化操作、提高工作效率和保证操作员安全。
- 机械夹具：通过机械传动装置实现夹持工件，广泛应用于机床上的切削加工过程。
- 液压夹具：利用液压装置实现工件夹持，具有夹紧力大、灵活可调和操作方便等特点。
- 气动夹具：利用气动装置实现工件夹持，适用于对夹紧力要求不高的场合。
3. 夹具的结构与功能夹具的结构和功能各不相同，根据具体的工件要求和加工过程，夹具的结构可以有所不同。
常见的夹具结构包括以下几种：- 吸盘夹具：通过真空吸盘吸附工件表面，用于固定平面工件，如玻璃、金属板等。
- 机械手夹具：利用机械手臂实现工件的抓取和固定，适用于自动化生产线上的工件处理。
- 夹具握持爪：通过机械结构实现对工件的夹持，可以调整夹紧力和夹紧范围。
夹具的功能主要包括以下几个方面：- 夹持工件：保证工件在加工过程中的稳定性和精度。
- 定位工件：确保工件在加工前后的位置保持一致。
- 推动工件：通过夹具的运动来推动工件，实现加工或装配操作。
4. 夹具的设计原则夹具的设计是基于工艺要求和工件特点，要求夹具设计满足以下原则：- 稳定性原则：夹具在固定工件过程中保持稳定，避免工件的移动和晃动。
- 精度原则：夹具夹持工件要保证其位置和尺寸精度，确保加工质量和工艺要求。
- 通用性原则：夹具在适应不同类型工件的同时，具备灵活性和可调性。
- 安全性原则：夹具设计要考虑操作员的安全，避免夹具本身的意外伤害。
总结：夹具作为一种专用装置，在机械加工和装配过程中发挥着重要作用。
夹具设计毕业论文
夹具设计毕业论文夹具设计在工业生产中占据着重要的地位，它能够提高生产效率和产品质量，减少劳动强度和劳动成本。
本文以夹具设计为主题，就夹具的定义、分类和设计原则等进行阐述，并给出一个具体的夹具设计实例。
一、夹具的定义与分类夹具是一种用于固定工件、保持工件在加工过程中相对于加工设备的位置和方向的工具。
夹具与模具不同，在制造工序中不参与产品的成形。
根据夹具的功能和结构特点，可以将夹具分为夹持夹具、定位夹具和组合夹具。
夹持夹具是最常见的一种夹具，它能够牢固地夹住工件，防止工件在加工过程中的移动和旋转。
定位夹具主要用于确定工件在加工中的位置和方向，使得加工过程中不需要再次定位。
组合夹具是由多个夹持和定位装置组成，可以同时实现夹持和定位功能。
二、夹具设计的原则1.合理性原则：夹具设计应符合加工工艺的要求，保证工件的固定位置和方向不发生变化，并且便于工件的装夹和卸载。
2.刚性原则：夹具的刚性要足够，能够抵抗加工过程中产生的切削力、切削热和振动等外力，保持工件的位置和形状不变。
3.灵活性原则：夹具设计应尽量考虑多种工件的固定需求，具有一定的通用性和可调性，方便灵活地进行工件的夹持和定位。
4.可靠性原则：夹具的设计和制造质量要可靠，确保工件加工的精度和质量。
三、夹具设计实例以加工一种机械零件为例，该零件的主要特点是形状复杂，加工表面要求高度精密。
根据该零件的形状和加工要求，可以设计一种组合夹具。
该组合夹具可由三个组成部分构成：定位夹具、夹持夹具和支撑夹具。
定位夹具由定位销和定位块组成，用于确定工件的位置和方向。
夹持夹具由两个夹持块和夹持销组成，能够夹紧工件，防止工件在加工过程中的移动。
支撑夹具由支撑板和支撑块组成，用于支撑工件的底部，保证工件的稳定和平整。
该组合夹具的设计考虑到不同种类零件的加工需求，定位夹具、夹持夹具和支撑夹具之间可以进行组合和调整，以适应不同形状和尺寸的工件加工。
总结：夹具设计是现代工业生产不可或缺的一环，它能够提高生产效率和产品质量，减少劳动强度和劳动成本。

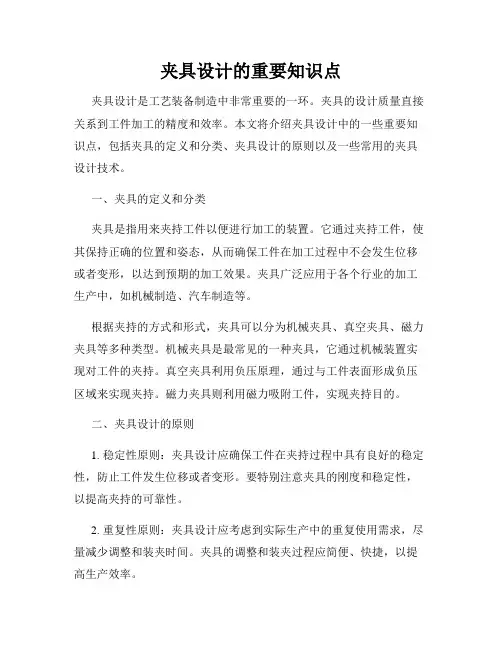

夹具设计的重要知识点
夹具设计的重要知识点夹具设计是工艺装备制造中非常重要的一环。
夹具的设计质量直接关系到工件加工的精度和效率。
本文将介绍夹具设计中的一些重要知识点，包括夹具的定义和分类、夹具设计的原则以及一些常用的夹具设计技术。
一、夹具的定义和分类夹具是指用来夹持工件以便进行加工的装置。
它通过夹持工件，使其保持正确的位置和姿态，从而确保工件在加工过程中不会发生位移或者变形，以达到预期的加工效果。
夹具广泛应用于各个行业的加工生产中，如机械制造、汽车制造等。
根据夹持的方式和形式，夹具可以分为机械夹具、真空夹具、磁力夹具等多种类型。
机械夹具是最常见的一种夹具，它通过机械装置实现对工件的夹持。
真空夹具利用负压原理，通过与工件表面形成负压区域来实现夹持。
磁力夹具则利用磁力吸附工件，实现夹持目的。
二、夹具设计的原则1. 稳定性原则：夹具设计应确保工件在夹持过程中具有良好的稳定性，防止工件发生位移或者变形。
要特别注意夹具的刚度和稳定性，以提高夹持的可靠性。
2. 重复性原则：夹具设计应考虑到实际生产中的重复使用需求，尽量减少调整和装夹时间。
夹具的调整和装夹过程应简便、快捷，以提高生产效率。
3. 适应性原则：夹具设计时应考虑到工件的不同形状和尺寸需求，使夹具能够适应多样化的加工要求。
夹具应具备可调节的功能，以适应各种工件的夹持。
4. 安全性原则：夹具设计应确保操作人员的安全。
夹具应具备良好的防护装置，避免操作人员接触到夹具的危险部位。
同时，夹具的结构应牢固稳定，防止夹具在工作过程中出现破损或者松动。
三、常用的夹具设计技术1. 夹爪设计：夹爪是夹具中的重要组成部分，它直接与工件接触，承担着夹持和传递切削力的任务。
夹爪的设计应考虑到工件形状、尺寸和材料的因素，以保证夹持的稳定性和准确性。
2. 夹持力设计：夹持力是指夹具对工件的夹紧力量。
夹持力的大小直接关系到工件的稳定性和加工质量。
夹具设计时应合理确定夹持力的大小，避免过大或者过小，从而影响加工效果。

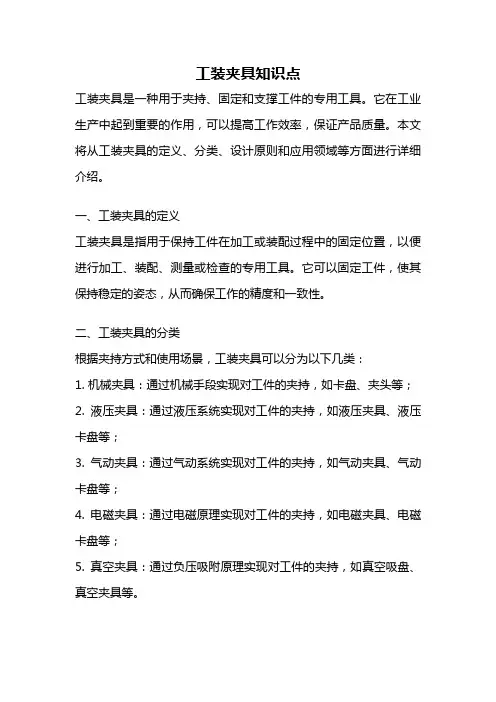

工装夹具知识点
工装夹具知识点工装夹具是一种用于夹持、固定和支撑工件的专用工具。
它在工业生产中起到重要的作用，可以提高工作效率，保证产品质量。
本文将从工装夹具的定义、分类、设计原则和应用领域等方面进行详细介绍。
一、工装夹具的定义工装夹具是指用于保持工件在加工或装配过程中的固定位置，以便进行加工、装配、测量或检查的专用工具。
它可以固定工件，使其保持稳定的姿态，从而确保工作的精度和一致性。
二、工装夹具的分类根据夹持方式和使用场景，工装夹具可以分为以下几类：1. 机械夹具：通过机械手段实现对工件的夹持，如卡盘、夹头等；2. 液压夹具：通过液压系统实现对工件的夹持，如液压夹具、液压卡盘等；3. 气动夹具：通过气动系统实现对工件的夹持，如气动夹具、气动卡盘等；4. 电磁夹具：通过电磁原理实现对工件的夹持，如电磁夹具、电磁卡盘等；5. 真空夹具：通过负压吸附原理实现对工件的夹持，如真空吸盘、真空夹具等。
三、工装夹具的设计原则1. 稳定性原则：夹具的设计应保证工件在加工过程中的稳定性，防止工件发生位移或变形，影响加工精度；2. 刚性原则：夹具的结构应具备足够的刚性，以保证在加工过程中不产生变形或振动，影响加工质量；3. 精度原则：夹具的夹持部分应具备较高的精度，以保证夹持工件的精度要求；4. 可靠性原则：夹具的结构应具备足够的强度和稳定性，以确保在长时间使用中不发生故障或失效；5. 适用性原则：夹具的设计应考虑到不同工件的特点和加工要求，以便灵活适应不同的加工任务。
四、工装夹具的应用领域工装夹具广泛应用于各个行业的生产加工过程中，特别是对于大批量、高精度的产品生产更为重要。
以下是几个典型的应用领域：1. 汽车制造业：在汽车车身焊接、装配和测量过程中，工装夹具用于固定车身零部件，确保焊接质量和装配精度；2. 机械制造业：在机床加工过程中，工装夹具用于固定工件，保证加工精度和效率；3. 电子制造业：在电子产品的组装过程中，工装夹具用于固定电子元器件，确保组装质量和一致性；4. 航空航天业：在航空航天产品的生产中，工装夹具用于固定各种复杂形状的工件，确保加工精度和安全性；5. 医疗器械业：在医疗器械的生产过程中，工装夹具用于固定和定位器械部件，确保产品的精度和安全性。
夹具设计培训
01
采用先进的CAD/CAM 技术进行夹具设计，提 高设计效率。
02
建立夹具设计数据库和 知识库，实现设计资源 的共享和重用。
03
采用参数化设计和模板 化设计，缩短设计周期 。
04
加强设计人员的培训和 学习，提高设计能力和 水平。
06
夹具设计的未来发展趋势
智能化夹具设计
引入人工智能和机器学习技术， 实现夹具设计的自动化和智能化
夹具的结构
夹具结构可分为固定式、回转式 、移动式和组合式等。
夹具设计的基本原则
保证良好的工艺性
结构简单，操作方便
在满足使用要求的前提下，应尽 量使夹具结构简单，制造容易， 操作方便，以降低夹具的制造成 本和使用成本。
满足使用要求
这是设计夹具的首要原则。夹具 应能可靠地保证工件的加工精度 ，满足工艺要求。
优化夹具设计，减少能源消耗和废弃物 推广绿色夹具设计理念，提高行业整体
排放。
的环保意识。
集成化夹具设计
实现夹具与其他生产设备的无缝集成，提高生产效率。 采用标准化的接口和协议，方便不同设备之间的通信和数据交换。
推广集成化夹具设计理念，促进工业生产的数字化和智能化发展。
感谢您的观看
THANKS
夹具，采用中心孔定位和端面夹紧的方式，实现零件的快速装夹和高效
加工。
03
案例三
异形零件车削夹具设计。针对异形零件的加工难点，设计专用异形零件
车削夹具，通过特殊的定位和夹紧方式，解决异形零件的加工问题，提
高加工效率和精度。
铣床夹具设计案例
案例一
平面铣削夹具设计。针对平面铣削的加工需求，设计专用 平面铣削夹具，采用真空吸附或机械夹紧的方式，实现工 件在铣削过程中的稳定性和精度。
夹具设计培训
夹具设计培训标题：夹具设计培训一、引言在现代制造业中，夹具作为一种重要的工艺装备，对提高生产效率、保证产品质量具有举足轻重的作用。
夹具设计培训旨在培养具备夹具设计、制造、调试和维护能力的专业人才，以满足我国制造业对夹具设计人才的需求。
本文将从夹具设计的基本概念、培训目标、课程设置、教学方法等方面进行详细阐述。
二、夹具设计基本概念1. 夹具的定义：夹具是一种用于定位、支撑、固定工件，以便进行加工、测量和装配的工艺装备。
2. 夹具的分类：根据夹具的功能和用途，可分为定位夹具、夹紧夹具、复合夹具等。
3. 夹具的组成：夹具通常由定位元件、夹紧元件、导向元件、支撑元件、连接元件和辅助元件等组成。
三、培训目标1. 掌握夹具设计的基本理论和方法。
2. 熟悉各类夹具的结构、原理和应用。
3. 具备夹具设计、制造、调试和维护的能力。
4. 能根据工件加工要求，独立完成夹具的设计和选用。
5. 了解夹具行业的发展动态和技术趋势。
四、课程设置1. 夹具设计基础知识：夹具概述、夹具分类、夹具组成、夹具设计原则等。
2. 定位元件设计：定位原理、定位误差分析、定位元件选用等。
3. 夹紧元件设计：夹紧原理、夹紧力计算、夹紧元件选用等。
4. 导向元件设计：导向原理、导向误差分析、导向元件选用等。
5. 支撑元件设计：支撑原理、支撑元件选用等。
6. 连接元件设计：连接原理、连接元件选用等。
7. 夹具控制系统设计：气动、液压、电动控制系统原理及设计。
8. 夹具制造工艺：夹具加工工艺、装配工艺、调试工艺等。
9. 夹具设计实例：各类夹具设计案例分析。
10. 夹具新技术与发展趋势：自动化、智能化夹具技术，绿色制造与可持续发展等。
五、教学方法1. 理论教学：采用课堂讲授、案例分析、专题讨论等形式，系统讲解夹具设计相关理论和方法。
2. 实践教学：设置课程实验、实习等环节，让学生动手操作，提高实际操作能力。
3. 企业实践：组织学生到企业参观实习，了解夹具在实际生产中的应用，增强学生的实践能力。
夹具定义
即工艺装备：指制造过程中所用的各种工具的总称。
包括刀具/夹具/模具检具/辅具/钳工工具工装为其通用简称。
工装分为专用工装/通用工装/标准工装(。
夹具：顾名思义，用以装夹工件(或引导刀具)的装置。
模具：用以限定生产对象的刀具：机械制造中使用的刀具基金属切削刀具。
工具。
钳工工具：各种钳工作业所用的工具总称。
工位器具：用以在工作地或仓库中存放生产对象或工具的各种装置。
检具：生产中检验所用的器具。
制造用器具，这个词对应fixture，有时与工装同意，有时也指夹具，一般台资/韩资/日资等电子企业多用该词。
夹具属于工装，工装包含夹具，属于从属关系。
夹具是加工时用来迅速紧固工件，使机床、刀具、工件保持正确相对位置的工艺装置。
也就是说Workholding工在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展。
夹迅速、方便、安全地安装工件的装置，都可称为夹具。
例如具最为常见，常简称为夹具。
在机床上加工工件时，为使工件的表面能达到图纸规定的尺寸、几何形状以及与其加工前必须将工件装好（定位）、夹牢（夹紧）。
应用机床夹具，有利于保证有利于提高劳动生产率和降低成本；有利于改善工人劳动条件，保证安全生产；有利于扩大机床工艺范围，实现“一机多用”。
夹具通常由定位元件（确定工件在夹具中的正确位置）(确定刀具与工件的相对位置或导引刀具方向)、有回转分度装置和直线移动分度装置两类）、连接元件以及夹具体（夹具底座）等组成。
夹具种类按使用特点可分为：①万能通用夹具。
如机用虎钳、卡盘、分度头和回转工作台等，有很大的通用性，能较好地适应加工工序和加工对象的变换，其结构已定型，尺寸、规格已系列化，其中大多数已成为机床的一种标准附件。
②专用性夹具。
为某种产品零件在某道工序上的装夹需要而专门设计制造，服务对象专一，针对性很强，一般由产品制造厂自行设计。
常用的有车床夹具、铣床夹具、钻模(引导刀具在工件上钻孔或铰孔用的机床夹具)、镗模(引导镗刀杆在工件上镗孔用的机床夹具)和随行夹具（用于组合机床自动线上的移动式夹具）。
关于夹具的实验报告(3篇)
第1篇一、实验目的1. 了解夹具的基本概念、类型和作用。
2. 掌握夹具的设计原则和方法。
3. 学会使用夹具进行工件加工，提高加工精度和效率。
4. 培养实际操作能力和团队协作精神。
二、实验原理夹具是机械加工中用于固定工件、保证加工精度和保证加工安全的一种工具。
夹具的设计应遵循以下原则：1. 定位精度高：夹具应保证工件在加工过程中定位准确，减少加工误差。
2. 夹紧力适中：夹紧力应适中，既能保证工件稳定，又不会使工件变形。
3. 结构简单：夹具结构应简单，便于装夹、调整和维修。
4. 操作方便：夹具操作应方便，减少工人的劳动强度。
三、实验内容与步骤1. 夹具设计（1）分析工件加工要求，确定夹具类型。
（2）选择合适的夹具元件，设计夹具结构。
（3）绘制夹具装配图和夹具零件图。
2. 夹具组装（1）按照夹具装配图，将夹具元件进行组装。
（2）检查夹具的装配精度，确保夹具的定位精度和夹紧力。
3. 夹具使用（1）将工件装夹在夹具上。
（2）调整夹具，使工件定位准确。
（3）进行加工，观察夹具的夹紧效果和加工精度。
4. 夹具拆卸（1）停止加工，松开夹具。
（2）拆卸夹具，取下工件。
四、实验结果与分析1. 夹具设计根据工件加工要求，我们选择了三爪卡盘作为夹具类型。
夹具结构包括：夹具本体、三爪卡盘、定位销、夹紧螺钉等元件。
夹具装配图和夹具零件图已绘制完成。
2. 夹具组装按照夹具装配图，我们将夹具元件进行组装。
组装过程中，我们检查了夹具的装配精度，确保了夹具的定位精度和夹紧力。
3. 夹具使用将工件装夹在夹具上，调整夹具，使工件定位准确。
进行加工后，观察夹具的夹紧效果和加工精度。
实验结果表明，夹具的夹紧效果良好，工件加工精度达到设计要求。
4. 夹具拆卸停止加工后，松开夹具，拆卸夹具，取下工件。
夹具拆卸过程顺利，夹具结构简单，便于拆卸。
五、实验总结1. 通过本次实验，我们掌握了夹具的基本概念、类型和作用，了解了夹具的设计原则和方法。
2. 学会了使用夹具进行工件加工，提高了加工精度和效率。
夹具知识点
夹具知识点夹具是一种用于固定和支撑工件的装置，广泛应用于各个行业的生产制造过程中。
它们在加工过程中起着关键的作用，帮助提高生产效率、保证产品质量，并提供安全的工作环境。
本文将从夹具的定义、分类、设计和应用等方面，介绍夹具的相关知识点。
一、夹具的定义夹具是一种用于固定和支撑工件的装置，它能够确保工件在加工过程中的稳定和准确。
夹具可以通过固定和支撑工件，使其在加工过程中保持正确的位置和姿态，从而保证产品的加工质量。
二、夹具的分类夹具可以根据不同的特点和功能进行分类，主要包括以下几种类型。
1.机械夹具：机械夹具是一种通过机械原理来固定和支撑工件的装置。
它通常包括夹具本体和夹具部件，通过调整夹具部件的位置和角度，来适应不同形状和尺寸的工件。
2.液压夹具：液压夹具是一种通过液压原理来固定和支撑工件的装置。
它利用液体的压力来产生固定力，从而保证工件在加工过程中的稳定性。
3.气动夹具：气动夹具是一种通过气动原理来固定和支撑工件的装置。
它利用气体的压力来产生固定力，从而保证工件在加工过程中的稳定性。
三、夹具的设计夹具的设计是夹具制造过程中的关键环节，它直接影响着夹具的性能和使用效果。
在夹具设计过程中，需要考虑以下几个方面。
1.工件形状和尺寸：夹具的设计应根据工件的实际形状和尺寸来确定，确保夹具能够完全固定和支撑工件。
2.加工精度要求：夹具的设计应考虑到工件的加工精度要求，确保夹具能够提供足够的刚性和稳定性，以满足工件的加工要求。
3.操作便捷性：夹具的设计应考虑到操作的便捷性，使操作人员能够轻松地进行夹具的安装和调整。
四、夹具的应用夹具广泛应用于各个行业的生产制造过程中，主要包括以下几个方面。
1.金属加工：在金属加工过程中，夹具能够固定和支撑工件，保证工件的加工精度和加工质量。
2.木工加工：在木工加工过程中，夹具能够固定和支撑木材，使操作人员能够方便地进行木工加工。
3.塑料加工：在塑料加工过程中，夹具能够固定和支撑塑料制品，保证塑料制品的加工精度和质量。
机械制造 第四章机床夹具设计原理
3、快换 钻套
4、特殊钻套
（三）钻模板 1、固定式钻模板
2、铰链式钻模板
3、可卸式 钻模板
4、悬挂式钻模板
第六节 各类机床夹具简介 一、车床夹具
二、铣床夹具 （一）直线进给式铣床夹具 1、多件装夹的铣床夹具
2、多工位加工的铣床夹具
3、摆式铣的铣床夹具
4、双工位回转铣的铣床夹具
二、定位的基本原理 要使每个工件相对夹具（机床、刀具） 都占有同一正确加工位置，则就要限制工 件的六个自由度，即X位移、Y位移、Z位 移、和X旋转、Y旋转、Z旋转，这就称为 工件的“六点定位原则”。如图示。
三、定位的类型 （一）完全定位 工件的六个自由度全部被限制而在空间占 有完全确定的唯一位置，称为完全定位。
（2）多向联动夹紧机构
（3）多件联动夹紧机构
（七）定心夹紧机构 1、按定位-夹紧元件的等速移动来实现定心 夹紧
2、按定位-夹紧元件均匀弹性变形来实现定 心夹紧
3、液性塑料夹具
四、夹紧动力源装置 （一）气动夹紧装置
（二）液压夹紧装置 工作原理与结构和气动夹紧装置相似。 和气动夹紧装置相比液压夹紧装置有如下 特点。 1、工作压力高、结构间单，紧凑。 2、夹紧刚性大，工作平稳。 3、噪声小。劳动条件好。
第四章
机床夹具设计原理
第一节 概述 一、夹具的定义及组成 在机械加工中,根据工件的加工要求,使工 件相对机床、刀具占有正确位置（定位）， 并能快速，可靠地夹紧工件（夹紧）的装 置称为夹具。
夹具由以下部分组成 （一）定位元件：使工件相对机床、刀具占 有正确位置的元件。 （二）夹紧装置：快速，可靠地夹紧工件的 装置。 （三）对刀——引导元件：保证刀具与工件 加工表面有正确相对位置的装置。 （四）连接元件：保证夹具相对机床有正确 位置的元件。 （五）夹具体：将夹具各部分连接在一起的 零件。
工装夹具管理制度
工装夹具管理制度引言：工装夹具是企业生产中不可或缺的重要资产，对于保障生产顺利进行具有重要作用。
为了更好地管理和利用工装夹具，提高企业的生产效率和产品质量，制定一套科学的工装夹具管理制度是非常必要的。
一、工装夹具的定义和分类1. 工装夹具的定义：工装夹具是指用于辅助生产流程的各种设备、工具、模具、夹具等，用于固定、支撑、定位和加工产品。
2. 工装夹具的分类：根据不同的应用领域和功能，工装夹具可以分为装配夹具、检验夹具、焊接夹具、模具等。
二、工装夹具管理的重要性良好的工装夹具管理对企业具有以下重要意义：1. 提高生产效率：通过合理的工装夹具管理，减少了夹具的闲置率，提高了生产线的利用率，从而提高了生产效率。
2. 保证产品质量：良好的工装夹具管理能确保产品在生产过程中的精确定位和加工要求，保证产品的质量稳定。
3. 降低生产成本：合理的工装夹具管理可以减少夹具的丢失和损坏，节约了夹具的采购成本，降低了生产成本。
三、工装夹具管理制度的内容为了实现对工装夹具的有效管理，建立一套科学的工装夹具管理制度是必要的。
以下是工装夹具管理制度应包含的内容：1. 工装夹具的登记与归还：对所有工装夹具进行详细登记，包括名称、型号、数量和责任人等信息，从而实现对工装夹具的追踪和管理。
同时，规定了工装夹具的借用和归还流程，确保夹具的正常使用和安全保管。
2. 工装夹具的保养与维修：制定夹具的保养计划和维修标准，明确责任人及时进行夹具的保养和维修，确保夹具的正常运行。
同时，规定了夹具损坏时的处理措施，避免进一步损坏和浪费。
3. 工装夹具的定期检验：规定了不同类型夹具的定期检验及检查标准，确保夹具的精度和可靠性。
检验结果记录要整理并及时进行修复或更换，以确保夹具符合生产要求。
4. 工装夹具的库存管理：制定了工装夹具的库存管理制度，包括对夹具的盘点、出入库控制和库存报表等，确保夹具的数量和使用情况的准确性。
5. 工装夹具的培训与安全：通过培训活动，提高夹具使用者的操作技能和安全意识，降低夹具使用过程中的事故发生概率。
夹具说明书
夹具说明书夹具说明书引言本文档旨在为用户提供关于夹具的详细说明，包括夹具的定义、功能、使用方法以及注意事项等内容。
夹具是工业生产中常用的一种工具，用于固定、保持工件的形状和位置，确保在加工过程中稳定性和精度。
正确合理地使用夹具，对于提高生产效率和加工质量非常重要。
定义夹具是一种用来固定工件的装置，通常由夹具座和夹紧机构组成。
夹具座用于固定工件，而夹紧机构用于保持工件的位置和形状。
夹具可用于各种加工过程中，如钻孔、铣削、切割等。
功能夹具的主要功能有以下几个方面：1. **固定工件**：夹具通过提供稳定的支撑与固定，防止工件在加工过程中移动或松动。
2. **保持工件位置和形状**：夹具的夹紧机构能够保持工件的位置和形状，在加工过程中保持工件的稳定性和精度。
3. **提高生产效率**：使用夹具可以减少工件的调整时间，提高加工效率，同时保证加工质量。
4. **提高加工精度**：夹具能够固定工件并保持精确定位，确保加工精度达到要求。
使用方法使用夹具时，需要注意以下几个方面：1. **选择合适的夹具**：根据工件的形状、大小和加工要求选择合适的夹具。
夹具的座面与工件接触面应有良好的匹配。
2. **正确安装夹具**：在安装夹具时，应确保夹具固定牢固，没有松动。
夹具座面应与工件接触面垂直，并进行调整以确保正确的位置和角度。
3. **正确调整夹紧力**：夹紧力应与工件的要求相符，太小可能导致工件移动或松动，太大可能导致工件变形或损坏。
对于不同的工件，务必正确调整夹紧力。
4. **注意安全操作**：在使用夹具时，应遵守安全操作规程，确保工件和夹具处于安全稳定的状态，避免发生意外。
5. **定期维护夹具**：定期检查夹具的使用状况，如是否有损坏部件、是否需要加油或清洁等，及时进行维护和修理，以保证夹具的正常运行。
注意事项在使用夹具时，还需注意以下几点：1. **工件尺寸限制**：夹具适用于特定尺寸的工件，使用时应注意工件的尺寸是否符合夹具的限制范围。
夹具简介
GWM-PPT V2012.2
谢谢大家
GWM-PPT V2012.2
定位块
GWM-PPT V2012.2
四、主要部件的功能及作用
连接轴销
活动轴
功能：连接和夹具运行的 活动点。
GWM-PPT V2012.2
四、主要部件的功能及作用
连接螺栓
紧固螺栓
紧固螺栓
功能：连接固定夹具各组件，使各 个组件能保持稳定的位置尺寸。反 之会出现位置偏移，不能保证整车 精度 关键点：不松动
定位销：用于定位工件
基板
GWM-PPT V2012.2
夹具的作 用是什么？
GWM-PPT V2012.2
二、夹具作用
夹具在车身生产中的作用是：通过夹具上的定位销（基准销）、S 面型块
（基准面）、夹紧臂等组件的协调作用，将工件（冲压件或总成件）安装到 工艺设定的位置上并夹紧，不让工件活动位移，保证车身焊接精度的一致性 和稳定性。
金件松动，并有支撑的工装
GWM-PPT V2012.2
一、夹具定义
定位销
术语：基板、夹紧单元、 基板：也称BASE板，
夹紧单元
是夹具中夹紧单元的安装底 板，夹具的装配、测量等基 准都设计在基板上。 夹紧单元：是具有夹 紧或定位功能的基本单元； 夹紧力是指压臂上距转 轴最远点的力； 位置的主要定位装置；
什么是夹 具？
GWM-PPT V2012.2
一、夹具定义
夹具诠释：夹具就是用于产品生产的一个辅助工具，就是把加工件或组装件 放在特定的位置的时候，能够起到固定作用的特殊工具。
一般情况下，将工件放到定位块上，依靠夹钳夹紧、支撑，实际操作过
程中还包括起导向作用的工具等。
夹具的工作原理及应用范围
夹具的工作原理及应用范围一、夹具的定义夹具是一种用于固定工件的装置。
其工作原理是通过将工件置于夹具中，并利用夹具的设计和操作，可以保持工件在加工过程中的稳定性和精确度。
二、夹具的工作原理夹具的工作原理是通过夹持力和支撑力来固定工件。
夹持力是使工件与夹具相互紧密结合的力，用于防止工件在加工过程中的移动和晃动。
支撑力是夹具提供的支撑面，用于支撑工件并保持其在加工过程中的稳定性。
三、夹具的分类夹具根据其结构和应用范围的不同可以分为以下几种：1.机械夹具：机械夹具是最常见的一种夹具，它通过机械装置、螺钉、卡箍等来实现夹紧工件的目的。
机械夹具适用于各种加工工艺，范围广泛。
2.液压夹具：液压夹具利用液压力来夹持工件，具有夹紧力大、稳定性好等优点。
液压夹具适用于大型工件的夹持，常见于航空航天和汽车制造等领域。
3.气动夹具：气动夹具利用气压来夹持工件，具有夹紧力调节范围广、速度快等特点。
气动夹具适用于连续、高速加工的场合，比如自动化生产线。
4.电磁夹具：电磁夹具通过利用电磁力来夹紧工件，具有夹紧力可调、响应速度快等特点。
电磁夹具适用于精密加工和装配过程中的定位与夹持。
四、夹具的应用范围夹具广泛应用于各种制造业中，主要的应用范围包括以下几个方面：1.机械加工：在机械加工过程中，夹具可以固定工件，保证加工精度和稳定性。
无论是铣削、钻孔、车削等加工方法，夹具都是必需的工具。
2.模具制造：在模具制造中，夹具可以用于固定模具、定位零件等，保证模具的精度和稳定性。
模具制造对夹具的要求通常比较高，需要考虑到工件的特殊形状和加工要求。
3.装配生产：在装配生产中，夹具可以用于定位和固定零件，保证装配过程的准确性和效率。
夹具在汽车制造、电子制造等行业的装配过程中起着重要的作用。
4.检验测试：在产品的检验和测试过程中，夹具可以用于固定产品和测量设备，保证测试结果的准确性。
夹具在品质检验、精密测量等领域被广泛应用。
总之，夹具作为一种重要的工装工具，在制造业中的应用非常广泛。
第七章 车工常用夹具
（二）工件以外圆表面定位 在夹具的圆柱孔或半圆孔中定位，适用于外圆已精加工过的工件，在 V
形块中定位（图7-15),可保证在 x 水平轴线方向的定位误差为零，当工 件定位外圆直径变化时，在 z 轴方向有定位误差。
（三）工件以圆柱孔定位
当车削套筒类（如轴承套圈）、盘类、管类等工件外圆时，以内圆 柱孔为定位基准，用圆柱体或圆锥体定位，见图7-16 。 1 ．在圆柱心轴上定位 圆柱心轴是以外圆柱面定心，端面压紧来装夹工件，见图7-16。心 轴和工件孔一般采用 H7/h6 、 H7/g6的的间隙配合，工件能很方便地套 在心轴上。但是由于配合间隙较大，一般只能保证同轴度 0.02mm左右。 2 ．在小锥度心轴上定位 为了消除间隙，提高心轴的定心精度、心轴可做成小锥度形，否则， 工件在心轴上会产生倾斜（图7-16）。一般锥度 C = 1/1000~1/1000. 小锥度心轴优点是靠楔紧摩擦力带动工件，不需其它夹紧装置；定 心精度高，达 0.005~0.01mm, C 越小定位精度越高；缺点是工件在轴 向无法定位。如果工件定位孔精度较低，则工件的轴向位置变化很大， 不宜采用。一般工件定位孔公差等级IT 7 以上。
第七章
车工常用夹具
一、夹具的定义和种类 用以装夹工件和引导刀具的装置就叫夹具。而用以连接刀具与机 床的工具，叫做辅助工具（简称辅具）。 夹具、刀具及辅具，又统称为工艺装备。夹具分有机床夹具、装 配夹具和检验测量夹具。 机床夹具按机床的种类来分类，如车床、铣床、刨床、钻床、磨床 和镗床夹具等。若按其用途来分有通用的和可调整的，以及专用的夹具 几种。通用夹具已规格化，一般作为机床附件，如三爪自定心和四爪单 动卡盘等；专用夹具是只能在加工某一工件或某一工序中使用的夹具， 结构紧凑，操作方便。如果按夹具的元件装配来分，又可分为固定夹具 和可拆卸后重新组装的组合式夹具。在自动线上装夹工件后，随工件加 工流程移动的夹具叫随行夹具。 按夹具结构形式可分为：心轴式夹具（有顶尖、锥柄、弹簧和液塑 性心轴等各类）；卡盘式夹具（有自定心的两爪、三爪和单动的四爪卡 盘等）；圆盘式夹具（有固定式和可供分度的度位圆盘式等）；角铁式 夹具（有固定角铁式和分度角铁式）。 按动力来源又可分为手动、电动、气动、液动、电磁力、真空及利 用切削力、离心力等自紧夹具和其中联合动力，如电一气、液一气的联 动夹具等。
夹具的定义及种类
夹具的定义及种类嘿，朋友们！今天咱来聊聊夹具。
夹具啊，就像是个大力士，能把各种东西稳稳抓住，让它们乖乖听话，方便咱们进行各种操作。
你看啊，夹具的种类那可真是不少。
就好像不同口味的糖果一样，各有各的特点和用处。
比如说手动夹具，这就像是个勤劳的小助手，你用手轻轻一扳一拧，它就能紧紧抓住工件。
虽然需要你亲自动手，但它简单又可靠，就像家里那把用惯了的老剪刀，顺手得很呢！还有气动夹具，哇哦，这可就有点厉害了！它就像是个充满活力的小伙子，靠着压缩空气的力量，快速又有力地把东西夹住。
那效率，杠杠的！就如同你跑步时带起的一阵风，迅速而有力。
液压夹具呢，就像是个稳重的大力士。
它的力量可不容小觑，能够稳稳地固定住大型工件，让人特别放心。
好比是一座坚固的大桥，稳稳地承载着来来往往的车辆。
再说说电磁夹具，这可神奇了！它就像是有魔法一样，通过电的魔力把工件吸住。
就像一块超级大磁铁，能把各种金属物件都吸过来，是不是很奇妙？这些夹具在我们的生活和工作中可发挥了大作用呢！没有它们，好多事情都没法好好干。
想象一下，如果没有夹具，那些精细的零件怎么能乖乖地待在那里等我们加工呢？如果没有夹具，那些大型工件不就摇摇晃晃，根本没法好好操作了吗？所以说啊，夹具可真是我们的好帮手！它们默默地工作着，为我们的生产和制造提供着有力的支持。
我们可不能小瞧了它们呀！无论是在工厂的生产线上，还是在小小的修理店里，夹具都在那里发挥着自己的作用。
它们就像是一群默默守护的卫士，保障着我们工作的顺利进行。
我们应该好好感谢这些夹具，感谢它们为我们带来的便利和效率。
总之，夹具的定义就是帮助我们固定和夹紧工件的好东西，而它们的种类丰富多样，每一种都有自己独特的魅力和用处。
让我们珍惜这些小小的夹具，让它们为我们的生活和工作增添更多的精彩吧！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
夹具的定义
夹具是加工时用来迅速紧固工件，使机床、刀具、工件保持正确相对位置的工艺装置。
也就是说Workholding工装夹具是机械加工不可缺少的部件，在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展。
夹具又称卡具。
从广义上说，在工艺过程中的任何工序，用来迅速、方便、安全地安装工件的装置，都可称为夹具。
例如焊接夹具、检验夹具、装配夹具、机床夹具等。
其中机床夹具最为常见，常简称为夹具。
在机床上加工工件时，为使工件的表面能达到图纸规定的尺寸、几何形状以及与其他表面的相互位置精度等技术要求，加工前必须将工件装好（定位）、夹牢（夹紧）。
应用机床夹具，有利于保证工件的加工精度、稳定产品质量；有利于提高劳动生产率和降低成本；有利于改善工人劳动条件，保证安全生产；有利于扩大机床工艺范围，实现“一机多用”。
夹具通常由定位元件（确定工件在夹具中的正确位置）、夹紧装置、对刀引导元件(确定刀具与工件的相对位置或导引刀具方向)、分度装置（使工件在一次安装中能完成数个工位的加工，有回转分度装置和直线移动分度装置两类）、连接元件以及夹具体（夹具底座）等组成。
夹具在电子厂商使用也是非常高的，在生产中为了提高生产效率和产品质量，在生产的中段和后段就常用工装夹具来进行功能测试或者辅助装配（能装配出固定的外形及高度等）。
实际在电子生产制造厂中的用途是非常广，因为是非标定制的在，所以只有想不到而没有做不到的。
工装夹具的分类与定义
一、引言工装夹具中的装夹特征是工件上用于定位或夹紧的工件形素(形状要素)特征。
一方面工件形素特征多种多样必须明确夹具设计时进行装夹设计所需要的工件形素特征的类型另一方面装夹特征是装夹规划以及结构设计时进行决策的分析对象和设计对象。
总之装夹特征的分类定义是夹具设计的基础，也是决定夹具设计方法和方式丰富程度的基本因素之一。
二工装夹具中的装夹特征是具有装夹涵义的工件实体形素特征具有形状、尺寸参数、位置、方向以及精度等一般特征属性还具有可及性、精度等级这类不同于一般形素特征属性的装夹属性。
迄今为止对于装夹特征进行系统的分类与定义及其相关研究尚不多，但这对于发展和开发计算机辅助夹具设计系统实属迫切需要。
三、工装夹具中的装夹特征的分类定义方法装夹特征表现为定位特征和夹紧特征。
其定义的目的在于明确用于装夹的工件表面类型为装夹规划提供操作对象的特征范围并作为夹具结构设计的特征依据。
在夹具设计中主要的分析、处理对象是工件特征模型上的特征面。
显然装夹特征的主要表现形式是装夹特征面。
尽管工件几何形状可能十分复杂但在夹具的实际应用中绝大多数的情况下用于装夹的工件表面不外乎平面、圆柱面、内圆柱面(即孔)三种类型这主要因为这三种类型的表面具有良好的接触和配合性能并易于加工和测量。
在本系统中装夹特征主要采用这三种表面类型。
出于夹具设计的需要装夹特征进一步划分为装夹特征面和装夹特征点。
装夹特征点依附于所属装夹特征面用于明确夹具功能元件在装夹特征面上接触或配合时的具体方位。
夹具的定位准则
1．定位的概念
本门课研究的是专用夹具，定位就专门研究工件在专用夹具中的定位，而专用夹具加工的是一批工件，所以定位就专门研究一批工件在专用夹具中的定位。
由工艺课中所讲定位的概念来分析：
定位：工件加工前，在机床或夹具中占据某一正确加工位置的过程。
↓
工件加工前，在夹具中占据某一正确加工位置的过程。
↓
指一批工件先后装到夹具中，都能占据一致正确加工位置的过程。
↓一致在坐标系中就是确定
定位：工件加工前，在夹具中占据“确定”、“正确”加工位置的过程。
怎样才算“确定”、“正确”，是本章要讲的主要内容。
2．基准的概念
⑴基准：零件上用以确定其它点、线、面位置所依据的要素(点、线、面)。
⑵设计基准：在零件图上用以确定点、线、面位置的基准。
由产品设计人员
确定。
⑶工序基准：工序图上用以确定被加工表面位置的基准。
查找：首先找到加
工面，确定加工面位置的尺寸就是工序尺寸，其一端指向加工面，另一端指
向工序基准。
见图2.1所示键槽为加工面，h、L 、为三个方向的工序尺寸，
三个方向上的中心线为工序基准。
工序基准由工艺人员确定。
图2.1 加工键槽的工序图
⑷定位基准：确定工件在夹具中位置的基准，即与夹具定位元件接触的工件上的点、线、面。
当接触的工件上的点、线、面为回转面、对称面时，称回转面、对称面为定位基面，其回转面、对称面的中心线称定位基准。
定位基准由工艺人员确定，是工序图上标“”所示的基准（定位基准的标注形式见附表1）。
(5) 对刀基准：确定刀具相对夹具（工件）位置的夹具上的基准，一般选与工件定位基准重合的夹具定位元件上的要素为对刀基准。
3．工件尺寸精度获得的方法
⑴试切法：试切→测量→调刀，反复进行，达到要求，工件单件加工时用。
⑵定尺寸刀具法：由刀具尺寸确定加工要素尺寸。
⑶调整法：事先调整好刀具与工件(夹具)的相对位置，在加工一批工件过程中，刀具位置不变。
本
门课中涉及尺寸精度获得的方法一般视为调整法。
⑷自动控制法：通过自动控制机床、刀具的运动，达到尺寸精度的方
法。
图 2.2 工件自由
度
4．工件的自由度：工件空间位置不确定性的数目。
见图2.2所示，工件有六个自由度，表示为：。
5、定位付：把工件定位基面(准)和夹具定位元件工作面合称定位付，二者重合，称定位付设计、制造准确，反之称设计、制造不准确。
§2.2 工件定位的基本原理
1．定位基本原理
⑴举例
[例2.1]如图2.3所示在工件上铣通槽，
保证槽宽和槽的上下、左右位置要求，
试确定定位方案。
a) b)
图2.3 铣槽定位分析
①分析满足加工要求必须限制的自由度，也称理论上应该限制的自由度，简称理限。
保证槽的上下位置要求：必须限制
保证槽的左右位置要求：必须限制
槽宽由定尺寸刀具保证
综合结果：必须限制五个自由度。
②用“定位元件”来限制理论上应该限制的自由度。
在与机床工作台面平行的平面上“合理”布置三个支承钉与工件底面接触，限制了三个自由度，在与机床进给方向平行的平面上“合理”布置两个支承钉与工件侧面接触，限制了两个自由度，综合结果：限制了五个自由度。
[例2.2]如图2.4所示在工件上铣槽，保证槽在三个方向上的位置要求，试确定定位方案。
①分析满足加工要求必须限制的自由度，也简称理限。
保证槽的上下位置要求：必须限制
保证槽的左右位置要求：必须限制
保证槽的前后位置要求：必须限制
综合结果：必须限制六个自由度。
②用定位元件来限制理论上应该限制的自由度。
用长V形块与工件外圆面接触限制；
用定位支承钉与工件端面接触限制；
用定位销与工件槽面接触限制；
图2.4铣槽定位分析
综合结果：限制了。
