冲压模具设计书
冲压模具课程设计说明书 2
一、零件的工艺性分析1.工件的冲压工艺性分析如图1所示，该工件形状简单对称，为轴对称拉深件，在圆周方向上的变形是均匀的，属普通冲压件。
模具加工也比较容易。
试制定该工件的冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。
图1 圆筒拉深件图2 拉深件的三维图2.工件材料化学成分和机械性能分析（1）材料分析工件的材料为08钢，属于优质碳素结构钢，优质沸腾钢，强度、硬度低，冷变形塑性很好，可深冲压加工，焊接性好。
成分偏析倾向大，时效敏感性大，故冷加工时应采用消除应力热处理或水韧处理，防止冷加工断裂。
08钢的主要机械性能如下：σ（兆帕） 280-390抗拉强度bσ（兆帕） 180屈服强度s抗剪强度（兆帕） 220-310延伸率δ 32%（2）结构分析工件为一窄凸缘筒形件，结构简单，圆角半径为r=7，厚度为t=0.5mm，满足筒形拉深件底部圆角半径大于一倍料厚的要求，因此，零件具有良好的结构工艺性。
（3）精度分析工件上尺寸均为未注公差尺寸，普通拉深即可达到零件的精度要求。
经上述分析，产品的材料性能符合冷冲压加工要求。
在零件工艺性分析的基础上制定其工艺路线如下：零件的生产包括落料、拉深（需计算确定拉深次数）、修边（采用机械加工）等工序，为了提高生产效率，可以考虑工序的复合，经比较决定采用落料与第一次拉深复合。
二、工件的拉深工艺分析及计算1.毛坯尺寸计算（1）计算原则相似原则：拉深前坯料的形状与拉深件断面形状相似；等面积原则：拉深前坯料面积与拉深件面积相等。
（2）计算方法由以上原则可知，旋转体拉深件采用圆形毛坯，其直径按面积相等的原则计算。
计算坯料尺寸时，先将拉深件划分为若干便于计算的简单几何体，分别求出其面积后相加，得拉深件总面积A。
图3 拉深件的坯料计算如图3所示，筒形件坯料尺寸，将圆筒件分成三个部分，每个部分面积分别为：（3）确定零件修边余量由于板料的各向异性和模具间隙不均等因素的影响，拉深后零件的边缘不整齐，甚至出现耳子，需在拉伸后进行修边。

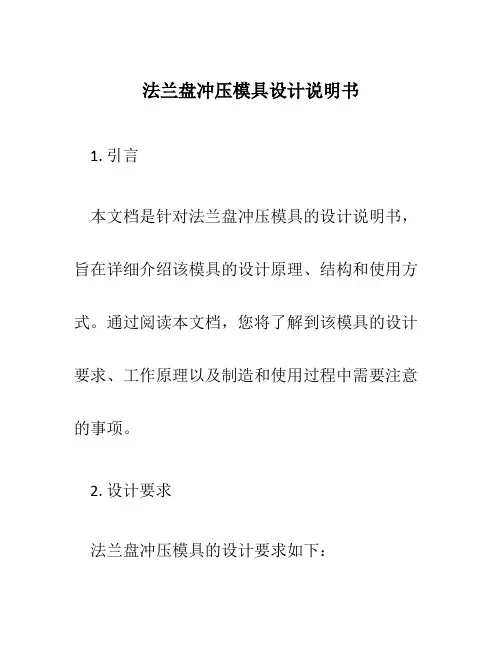

法兰盘冲压模具设计说明书
法兰盘冲压模具设计说明书1. 引言本文档是针对法兰盘冲压模具的设计说明书，旨在详细介绍该模具的设计原理、结构和使用方式。
通过阅读本文档，您将了解到该模具的设计要求、工作原理以及制造和使用过程中需要注意的事项。
2. 设计要求法兰盘冲压模具的设计要求如下：1.模具应具有稳定的结构，能够在高速冲压过程中保持精确的加工尺寸；2.模具应具有良好的耐磨性和耐久性，能够经受长时间高强度的工作；3.模具的设计应符合法兰盘的几何形状和尺寸要求，确保冲压加工的质量；4.模具应具有易于安装和调试的特点，便于生产线上的使用；5.模具的制造成本应尽量降低，同时确保高质量的加工效果。
3. 结构设计法兰盘冲压模具的结构设计应包括以下几个方面：3.1 上模上模是模具的主要工作部分，其设计要求如下：•上模应采用高强度材料制造，以保证工作的稳定性和耐久性；•上模应设计合理的冲头，以确保冲击力的均匀分布和准确传递；•上模的结构应易于拆卸和维护，以便更换和修理模具。
3.2 下模下模是与上模配合完成冲压加工的部分，其设计要求如下：•下模应具有与上模相匹配的几何形状和尺寸；•下模应采用耐磨材料制造，以增加模具的使用寿命；•下模的结构应易于安装和调试，以保证加工效果的准确性。
3.3 模具座模具座是模具的固定部分，其设计要求如下：•模具座应采用坚固的材料制造，以确保模具的稳定性；•模具座应具有良好的刚性和精度，以保证冲压加工的质量；•模具座应设计合理的固定方式，以方便模具的更换和调整。
3.4 导向系统导向系统是模具的重要组成部分，其设计要求如下：•导向系统应具有良好的刚性和精度，以确保上模和下模的正确配合；•导向系统应采用耐磨材料制造，以增加模具的使用寿命；•导向系统应易于调整和固定，以提高模具的工作效率。
4. 使用方法法兰盘冲压模具的使用方法如下：1.将上模和下模正确安装在模具座上，并确保其固定牢固；2.调整导向系统，确保上模和下模的正确配合；3.连接模具与冲压设备，进行模具的调试和测试；4.在使用过程中，定期检查模具的磨损情况，并及时更换和修理损坏的部分；5.严格按照冲压工艺要求进行操作，确保模具的安全和正常工作。
冲裁模(冲压模具)课程设计 说明书
弓形连接固定片复合模设计零件名称：弓形连接固定片生产批量：中批量材料：零件材料为08钢，厚度为1.5mm图1-1一、零件工艺性分析弓形双孔连接固定块片是家用发电风扇中的一连接固定零件，零件的精度要求较低，具有较高的强度和刚度。
外形最大尺寸为70mm，属于小型零件。
该零件应中批量生产，外精度不高，只需平整，外轮廓是该零件需要保证的重点。
该零件用到的冲压工序有冲孔、落料，因此可设计冲孔落料复合模生产此零件。
二、工序设计及工艺计算1、排样毛坯最大尺寸70mm，不算太小，为保证冲裁件的质量，模具寿命和操作方便，采用有搭边，单排排样，如下图2-1所示，冲裁件之间的搭边值a=1.5mm,冲裁件与条料件侧边之间的搭边值a=2.3mm。
1图2-1-1计算条料的宽度：B=70+2×2.3+c=74.7（mm）其中c为调料可能的摆动量，c=0.1mm计算条料的步距：A=20+1.5=21.5（mm)图2-1-2一个步距内材料的材料利用率：η＝985.182/(74.7*21.5)×100％= 61.34％2、压力中心确定和压力机的选择(1)、冲裁力的计算冲裁力 F p＝Lt σb Kp (2-2-1) 其中：由图2-2知，周长L=213.057mm；=900Mpa, 此时，Kp=1，则：材料:08F钢板，查表，σbFp＝213.057X1X900X1＝191.75（kN） (2-2-2) 根据以上模具结构类型，采用弹性卸料和漏料出件，卸料力F q＝KF,取K＝0.05,则：F q ＝0.05×191.75＝9.59（kN） (2-2-3)推料力Fq1＝nK1Fp，去凹模刃壁垂直部分高度h＝5mm,t＝1mm,n＝5/1=5;取K1＝0.06，则：F q1＝5X0.06X191.75＝57.53（kN） (2-2-4)顶件力Fq2=K2Fp,K2=0.06,则：Fq2=0.06X191.75=11.51 （kN） (2-2-5) 本套模具用到的由压力机提供的有冲裁力和推料力，因此：总冲压力F＝FP+ F q1总＝191.75+57.53=249.28（kN） (2-2-6) （2）、压力中心的确定压力中心在两小圆垂直中心线上（3）、压力机的选择，取系数为1.3，则选用的压力机公称压力P≥(1.1~1.3) F总＝1.3×249.28＝324（kN）P≥1.3F总初选压力机公称吨位为400kN,型号为J23-40，其主要工艺参数如下：公称压力：400KN;滑块行程：100mm;行程次数：80次∕分;最大闭合高度：300mm;最大装模高度：220mm；闭合高度调节量：80mm;工作台尺寸（前后×左右）：150mm×300mm;模柄孔尺寸：直径50mm,深度70mm;工作垫板：厚度80mm,孔径200mm；电动机功率：1.5kW。
冲压模具课程设计说明书(正式).
江苏省自学考试《冲压工艺与模具设计》课程设计计算书设计题目力调节杠杆的级进模冲压设计学生姓名准考证号指导老师成绩评定南京工程学院二〇一三年十月目录前言 .............................................................................................................................................................................. - 3 -1.绪论................................................................................................................................................................................. - 4 -1.1课题设计简介及意义.................................................................................................................................... - 4 -1.2 冲压工艺分类 ................................................................................................................................................ - 4 -1.3国内模具的现状和发展趋势...................................................................................................................... - 5 -2.冲压件工艺性分析..................................................................................................................................................... - 8 -2.1分析冲压件工艺性 ........................................................................................................................................ - 8 -2.2.拟定冲压工艺方案 ....................................................................................................................................... - 9 -3.冲裁模工艺计算及设计.......................................................................................................................................... - 10 -3.1 冲裁尺寸计算 .............................................................................................................................................. - 10 -3.2 冲裁工艺力计算.......................................................................................................................................... - 12 -3.3模具刃口尺寸计算 ...................................................................................................................................... - 14 -4.模具主要零件的设计 .............................................................................................................................................. - 16 -4.1 凸凹模结构设计.......................................................................................................................................... - 16 -4.2 凹模固定板................................................................................................................................................... - 17 -4.3凸模固定板.................................................................................................................................................... - 18 -4.4 卸料板 ............................................................................................................................................................ - 18 -4.5定位零件设计................................................................................................................................................ - 19 -4.6 卸料橡胶的设计.......................................................................................................................................... - 19 -4.7其他结构设计................................................................................................................................................ - 20 -4.8冲压设备的选择........................................................................................................................................... - 20 -5. 设计并绘制装配总图............................................................................................................................................ - 22 -7.主要参考资料 ............................................................................................................................................................ - 24 -8．附件 ............................................................................................................................................................................ - 25 -前言力调节杠杆冲压工艺及冲压模具设计，通过对冲压件的全面分析和有关冲压工艺的资料阅读，了解有关模具设计的基本概况，确定合理的冲压工艺方案，设计冲压工序的模具，使用标准的模架，使用UG三维绘图软件绘制模具三维图，对冲压机构进行工艺分析。
冲压模具课程设计说明书.doc
冲压模具课程设计说明书.doc冲压模具课程设计说明书导言本文档是冲压模具课程设计的详细说明书，旨在帮助学生深入理解冲压模具的设计原理、工艺流程和相关技术要求。
本文档详细介绍了冲压模具的基本概念、设计流程、材料选择、加工工艺等内容，以及课程设计的具体要求和评估标准。
第一章冲压模具概述1.1 冲压模具的定义1.2 冲压模具的分类1.2.1 单工位模具1.2.2 多工位模具1.2.3 复合模具1.3 冲压模具的基本组成部分1.3.1 上模1.3.2 下模1.3.3 引导装置1.3.4 顶针1.3.5 顶板1.4 冲压模具的工作原理1.5 冲压模具在工业生产中的应用第二章冲压模具设计流程2.1 产品设计分析2.2 模具设计准备2.2.1 工艺方案选择2.2.2 材料选择2.2.3 设计任务书编写2.3 模具零部件设计2.3.1 上模设计2.3.2 下模设计2.3.3 引导装置设计2.3.4 顶针设计2.3.5 顶板设计2.3.6 其他相关组件设计2.4 模具总体设计2.5 模具制造与加工2.6 模具调试与试产第三章冲压模具材料选择3.1 冲压模具材料性能要求3.2 常用模具材料3.2.1 工具钢3.2.2 合金工具钢3.2.3 超硬合金3.2.4 陶瓷材料3.2.5 复合材料3.3 模具材料的选择原则第四章冲压模具加工工艺4.1 冲压模具加工流程4.2 模具零部件加工4.2.1 零部件加工设备选择4.2.2 加工工艺规程确定4.2.3 加工工艺文件编制4.3 模具装配与试验4.3.1 模具装配前准备工作4.3.2 模具装配过程4.3.3 模具试验与调试4.4 模具维护与保养4.4.1 模具使用生命周期管理4.4.2 模具保养与维护方法4.4.3 模具故障排除与处理第五章课程设计要求与评估标准5.1 课程设计要求5.2 评估标准5.2.1 设计方案合理性评估5.2.2 模具设计准确性评估5.2.3 模具加工工艺评估5.2.4 模具试验与调试评估5.2.5 学生报告书评估附件1.产品设计分析报告范本2.模具零部件设计图纸范本3.模具装配图范本4.模具加工工艺文件范本5.模具试验与调试记录范本法律名词及注释1.冲压模具：指用于冲压加工的模具，用于将板材等材料加工成具有一定形状和尺寸的零件。
冲压模具课程设计说明书
冲压模具的动 作过程：包括 送料、冲压、 卸料、回程等
步骤
冲压模具的设 计要点：考虑 模具的强度、 刚度、耐磨性、
热处理等
冲压模具的应 用领域：汽车、 家电、电子等
行业
模具强度和刚度校核
刚度校核：确保模具在冲压过 程中不会发生过大的弹性变形
校核方法：有限元分析、实 验测试等
强度校核：确保模具在冲压 过程中不会发生断裂或变形
模具结构设计
模具类型： 根据冲压 工艺选择 合适的模 具类型
模具材料： 选择合适 的模具材 料，如钢、 铝等
模具尺寸： 根据冲压 件的尺寸 和精度要 求确定模 具尺寸
模具结构： 包括型腔、 型芯、模 架、导柱、 导套等部 件的设计 和布局
模具精度： 根据冲压 件的精度 要求确定 模具的精 度
模具寿命： 根据冲压 件的生产 数量和冲 压速度确 定模具的 寿命
感谢您的观看
伸等步骤
操作规程制定： 根据工艺流程
制定操作规程， 包括设备操作、
模具安装、材 料准备等
安全操作规程： 确保操作安全， 包括设备安全、 模具安全、材
料安全等
质量控制规程： 确保产品质量， 包括尺寸精度、 表面质量、材
料性能等
设计图纸和说明书编制
设计图纸：包括模具结构图、零件图、装配图等 说明书编制：包括设计目的、设计原理、设计过程、设计结果等 设计图纸和说明书的格式要求：符合国家标准或行业标准 设计图纸和说明书的审核：由专业人员进行审核，确保设计质量和准确性
工装选择： 根据冲压 工艺要求， 选择合适 的模具和 工装
模具设计： 考虑模具 的尺寸、 形状、材 料等因素
工装设计： 考虑工装 的尺寸、 形状、材 料等因素
冲压模具设计说明书
冲压模具设计班级： 学号： 姓名： 指导老师：材料：08F ，厚度1.5mm ，生产批量为大批量生产（级进模）。
1. 冲压件工艺性分析（1） 材料O8F 为优质碳素钢，抗剪强度τ=220~310Mpa 、抗拉强度b σ=280~390Mpa 、伸长率为10δ=32%、屈服极限s σ=180Mpa 、具有良好的冲压性能，适合冲裁加工。
（2） 结构与尺寸工件结构比较简单，中间有一个直径为22的孔，旁边有两个直径为8的孔，凹槽宽度满足b ≥2t ，即6》2x1.5=3mm,凹槽深度满足l b 5≤，即5《5x6=30。
结构与尺寸均适合冲裁加工。
2. 冲裁工艺方案的确定该工件包括落料和冲孔两个工序，可采用一下三种工艺方案。
方案一：先落料，后冲孔，采用单工序模生产。
方案二：落料——冲孔复合冲压，采用复合模生产。
方案三：冲孔——落料级进冲压，采用级进模生产。
综合考虑后，应该选择方案三。
因为方案三只需要一副模具，生产效率高，操作方便，工件精度也能满足要求，所以应该选用方案三比较合算。
3.选择模具总体结构形式由于冲压工艺分析可知，采用级进冲压，所以模具类型为级进模。
（1）确定模架及导向方式采用对角导柱模架，这种模架的导柱在模具对角位置，冲压时可防止由于偏心力矩而引起模具歪斜。
导柱导向可以提高模具寿命和工件质量，方便安装调整。
（2）定位方式的选择该冲件采用的柸料是条料，控制条料的送进方向采用导料板，无侧压装置；控制条料的送进步距采用侧刃粗定距；用导正销精定位保证内外形相对位置的精度。
（3）卸料、出件方式的选择因为该工件料厚1.5mm，尺寸较小，所以卸料力也较小，故选择弹性卸料，下出件方式。
4.必要的工艺计算（1）排样设计与计算该冲件外形大致为圆形，搭边值为a1=1.5mm,条料宽度为43.57mm，步距为A=88.4mm，一个步距的利用率为63.98%。
见下图S=1668.7-11x11x3.14-2x4x4x3.14=1188.28项目分类计算方法和结果排样冲裁件面积面积为1188.28mm条料宽度B=39.97+1.8+1.8=43.57mm 步距A=86.9+1.5=88.4mm材料利用率η冲压力的相关计算F 冲=KLt b τ=1.3*275*1.5*300=160875N F 卸=K 1F=0.04*160875=64350N F 推=nK 2F=4*0.055*160875=35392.5N F= F 冲+ F 卸+ F 推=260617.5N (3)计算模具压力中心代入公式X0=132.25115.69132.25396.14874.61132.2519.44115.6993.26132.250396.148++++++X X X X =19.73Y0=132.25115.69132.25396.14827.13132.250115.69)27.13(132.250396.148+++++-+X X X X =0（4） 计算凸、凹模工作部分尺寸并确定其制造公差 由于凸凹模的形状相对简单且材料较厚，冲裁间隙较大，可采用分开加工法确定凸凹模的刃口尺寸及公差。
模具冲压设计说明书(毕业设计)
前言 (3)1 论文研究方向、目的及意义 (3)2 国内外研究现状及发展情况及发展趋势 (4)3 模具发展关键问题 (5)4 模具设计的主要内容及设计方案论证 (6)1 冷冲压模具设计概述 (6)1.1 冷冲压模具设计的目的 (6)1.2 冷冲压模具设计的内容和步骤 (7)1.2.1 冷冲压模具设计的内容和要求 (7)1.2.2 设计步骤 (7)2 冲压件的工艺分析 (7)2.1 成型工艺 (7)2.2 模具结构特点 (8)2.4 冲压模具设计方案的提出和方案论证 (9)2.5 工艺补充面设计 (10)2.6 工艺补充的设计原则 (10)3 修边冲孔模设计 (12)3.1 定义及概述 (12)3.2 修边冲孔模的分类 (12)3.2.1 垂直修边冲孔模 (12)3.2.2 水平修边冲孔模 (13)3.2.3 倾斜修边冲孔模 (13)3.3 工艺方案设计 (14)3.4 制造依据 (14)4 总体结构设计 (18)4.1 模具的基本结构形式 (18)5 冷冲模的试冲与调整技术 (31)5.1 冲模试冲与调整的目的 (31)5.2 冲模调试的内容与要求 (32)5.2.1 冲模调试的主要内容 (32)5.2.2 冲模调试的要求 (33)5.2.3 冲模调试与设计、工艺、制造、质检的关系 (34)5.3 调试注意事项 (35)5.4 覆盖件冲模调试 (36)6 汽车覆盖件模具CAM (39)6.1采用CAM的意义 (39)6.2 CAM的工作步骤 (41)7 汽车覆盖件冲压变形趋向性控制 (43)7.1 变形区域与变形方式控制 (43)7.2 塑性变形性质和变形量控制 (43)7.3 实现变形趋向性控制的措施 (44)7.3.1 改变冲压件的结构形状及尺寸 (44)7.3.2 改变工艺流程顺序 (44)7.3.3 改变压料面作用力的大小及分布 (44)7.3.4 改变毛坯的贴模过程 (45)7.3.5 改变冲压成形条件 (45)7.4 汽车覆盖件冲压成形中变形趋向性控制实例 (45)8 设计总结 (47)致谢 (48)参考文献 (49)前言1 论文研究方向、目的及意义随着我国汽车制造业的飞速发展，汽车了汽车覆盖件冲压模技术也成为人们关注和研究的重点。
冲压模具课程设计说明书
冲压模具课程设计说明书冲压模具课程设计说明书一、引言本文档旨在设计一个冲压模具课程，以满足学生对于冲压模具设计与制造的需求。
本课程设计说明书将详细介绍课程的目标、内容、教学方法、评估方式等。
二、课程目标1、了解冲压模具的基本概念和工作原理；2、掌握冲压模具的各种设计方法和技巧；3、熟悉冲压模具的制造工艺流程；4、能够根据产品要求进行冲压模具设计和制造；5、培养学生的创新能力和团队合作意识。
三、课程内容1、冲压模具概述1.1 冲压模具的定义和分类1.2 冲压模具的工作原理1.3 冲压模具的应用领域2、冲压模具设计基础2.1 零件设计和材料选择2.2 冲压件的材料性能与工艺2.3 冲压模具的设计要求3、冲压模具设计方法3.1 冲压模具的结构设计3.2 冲压模具的工艺设计3.3 冲压模具的热处理与表面处理4、冲压模具制造工艺4.1 冲压模具的基础加工4.2 冲压模具的装配与调试4.3 冲压模具的运行与维护5、冲压模具技术创新与发展趋势5.1 冲压模具的新材料与新工艺5.2 冲压模具的智能化与自动化5.3 冲压模具的绿色设计与可持续发展四、教学方法本课程将采用多种教学方法，包括讲授、实践操作、案例分析和团队项目等。
学生将通过理论学习和实践操作相结合的方式，全面掌握冲压模具的设计与制造技能。
五、评估方式学生的评估将综合考虑平时表现、作业完成情况、实践操作能力和项目成果等因素。
具体评估方式包括个人报告、课堂测试、作业评定、实践考核等。
六、附件本文档涉及以下附件：1、冲压模具设计案例集2、冲压模具制造流程图3、冲压模具材料选择表4、冲压模具装配调试图纸七、法律名词及注释1、冲压模具：工业生产中用于冲裁、成形等加工操作的专用工具。
2、创新能力：指个体或群体在解决问题或实现目标时所展现的创造性思维和行动能力。
3、团队合作意识：指个体在团队合作中能够主动思考、承担责任、协调合作，以实现团队共同目标的意识和能力。
冲压模具设计指导书
1 冲压模设计的准备工作根据课程设计目的，设计课题由指导教师用“设计任务书”的形式下达，课题难度以轻度复杂《如冲孔落料复合模》为宜。
设计工作量根据课程设计时间安排情况，由指导教师酌定。
1.1 研究设计任务学生应充分研究设计任务书，了解产品用途，并进行冲压件的工艺性及尺寸公差等级分析，对于一些冲压件结构不合理或工艺性不好的，必须征询指导教师的意见后进行改进。
在初步明确设计要求的基础上，可按以下步骤进行冲压总体方案的论证。
第一步，酝酿冲压工序安排的初步方案，并画出各步的冲压工序草图；第二步，通过工序安排计算及《冷冲压模具结构图册》等技术资料，验证各步的冲压成型方案是否可行，构画该道工序的模具结构草图。
第三步，构画其它模具的结构草图，进一步推敲上述冲压工序安排方案是否合理可行。
第四步，冲压工序安排方案经指导教师过目后，即可正式绘制各步的冲压工序图，并着手按照“设计任务书”上的要求进行课程设计。
1.2 资料及工具准备课程设计开始前必须预先准备好《冷冲模国家标准》、《模具设计与制造简明手册》、《冷冲压模具结构图册》等技术资料，及图板、图纸、绘图仪器等工具。
也可将课程设计全部或部分工作安排在计算机上用Auto CAD等软件来完成，相应地需事前调试设备及软件、准备好打印用纸及墨盒等材料。
1.3 设计步骤冲压模课程设计按以下几个步骤进行。
(1)拟定冲压工序安排方案、画出冲压工序图、画出待设计模具的排样图(阶段考核比例为15%)(2)计算冲裁力、确定模具压力中心、计算凹模周界、确定待设计模具的有关结构要素、选用模具典型组合等，初选压力机吨位(25%)；(3)确定压力机吨位(5%)；(4)设计及绘制模具装配图(25%)；(5)设计及绘制模具零件图(25%)；(6)按规定格式编制设计说明书(5%)；(7)课程设计面批后或答辩(建议对总成绩在10%的范围内适度调整)。
1.4 明确考核要求根据以上6个阶段应该形成的阶段设计成果实施各阶段的质量及考核，从而形成各阶段的考核成绩。
冲压模具课程设计(例3)
`课程设计说明书目录一、设计依据、原始数据 (3)二、零件冲压加工工艺分析 (3)2、1冲裁件结构工艺性2、2冲裁件的精度和断面粗糙度三、确定零件冲压工艺方案 (4)3、1方案比较3、2确定方案四、排样设计 (5)4、1导正孔4、2 确定条料的宽度4、3 排样的方式4、4 材料的经济利用五、冲裁工艺力的计算 (8)5、1导正孔5、2 确定条料的宽度5、3 排样的方式5、4 材料的经济利用六、零件冲压工艺计算 (13)6、1凸、凹模间隙值的确定6、2凸、凹模刃口尺寸的确定七、参考文献 (19)一、设计依据、原始数据图1-1 空调机垫片零件图空调机垫片，材料：45号钢，厚度3mm，生产批量为大批量生产。
二、零件冲压加工工艺分析冲裁件的工艺性是指冲裁件对冲裁工艺的适应性。
一般情况下，对冲裁件工艺性影响最大的是几何形状、尺寸和精度要求。
良好的冲裁工艺性应能满足材料较省、工序较少、模具加工较易、寿命较高、操作方便及产品质量稳定等要求。
1、冲裁件结构工艺性（1）冲裁件孔的最小尺寸模具凸模的强度受冲裁件上孔的尺寸的影响，所以冲裁件上的孔不能太小，查《冷冲压模具设计指导书》表2-2，冲裁空调机垫片时，冲孔的最小尺寸为 1.3t=0.39mm，该零件的孔远比0.39mm大，所以凸模的强度不受冲裁件上孔的尺寸的影响。
（2）最小孔距、孔边距冲裁件的孔与孔、孔与边缘之间的距离a(见图2-1)不能太小，否则模具强度不够或使冲裁件变形，一般a≥2t，但是不得小于3～4mm。
该零件最小孔边距a=3.75m m<2t=6mm。
因为模具强度不够，故得分开冲小孔，先冲八个奇数孔，后冲八个偶数孔。
a图2-12、冲裁件的精度和断面粗糙度（1）精度零件图1-1所示空调机垫片零件其外形相对比较简单，形状规则，适合冲裁加工。
但零件尺寸公差要求较高，按IT11级选取，利用普通冲裁方式可达到图样要求。
查《冷冲压模具设计指导书》表2-3，该冲裁件内形尺寸公差为0.20mm，外形尺寸公差为0.40mm；表2-4，孔中心距公差为±0.25（2）断面粗糙度查《冷冲压模具设计指导书》表2-5，材料厚度t=3m m，得断面粗糙度R=25μm。
冲压模具课程设计指导书
冲压模具课程设计指导书一、课程设计的目的冲压模具课程设计是在《冲压工艺及模具设计》课程课程之后，安排的一次较全面的设计训练，其基本目的是：1．利用冲压工艺基本知识及相关设计资料，初步掌握正确编制冲压工艺的能力；2．熟悉冲压模具的基本结构，初步掌握典型冲裁模，弯曲模和拉深模的设计方法及步骤。
二、课程设计的要求1．独立完成冲模具总装配图一张。
（不可用计算机绘图）；2．独立完成模具的全部零件图，未经加工，直接装配的模具标准件可以不绘制零件图。
3．完成设计说明书一份。
三、设计内容及具体步骤1．冲压零件的工艺性分析及模具结构形式的确定；从零件的形状、尺寸、精度要求、生产批量、分析其冲压工艺性，确定模具的基本结构形式。
（工序组合）2．进行必要的工艺计算（1）确定下料尺寸及排样方式，计算材料利用率，绘制排样图；（2）计算毛坯展开尺寸；（3）计算冲压工艺力，根据冲压冲压工艺力及模具的几何尺寸初选冲压设备；（4）分析估计生产中出现的质量问题,拟定防范措施;（5）计算模具工作部分的尺寸及确定凸,凹模的结构形式.3 模具结构设计(1) 根据零件形式及尺寸,确定凹模周界.(2) 根据凹摸周界及冲压设备，选择冲压标准模架.(3) 根据冲压工序性质及设备确定模具的定位、卸料、顶件形式(4) 根据零件的料厚,技术要求确定卸料方式,推件、顶件的方式,定位方式,生产批量,精度要求确定导向形式.(5) 确定模具闭合高度,校核冲压设备.4 绘制模具总装配图(1) 装配图要用1号图纸绘制,最好用主视图、俯视图表达,尽量采用1:1比例.(2) 装配图应反映出模具工作位置时的状态,所有模具零件在图中都应有所显示.(3) 装配图右上角应绘制冲压零件图,并正确标注尺寸及公差要求,落料模应附排样图.(4) 装配图右下角为标题栏,所有零件均按序号正确填写,标准件应注明标准号及技术规格.(5) 绘制装配图应从工作部分开始,从内到外逐步扩展,应标出模具的闭合高度及外形尺寸.(6) 必要时应标明模具的装配技术要求.5．绘制模具零件图纸（1）按装配图尺寸及比例，拆绘零件图时一般从工作零件开始，先绘制工艺零件，再绘制结构零件。
垫片冲压设计说明书
课题设计名称：垫片3冲压模具设计零件名称：垫片（如图所示）δ=1.2mm材料：08F生产量：35万件/年一、零件工艺分析1、材料分析 08F 钢强度、硬度很低，而塑性、韧性极高，主要用来制造冷冲压件。
2、结构分析零件结构简单对称，无尖角，对冲裁加工较为有利。
零件有一对对称的孔，孔的尺寸为25mm ，满足冲裁最小孔径mm t d 2.10.1min =≥的要求。
另外，经计算，两个孔的最小孔边距为17.5mm ，满足冲裁件最小孔边距mm t l 8.15.1min =≥的要求。
所以该零件满足冲裁要求。
3、精度分析零件上没有标注公差，所以按IT14等级查补。
零件外形尺寸： mm 074.060-零件内形尺寸： mm52.0025+ 孔心距尺寸： mm 37.060±由以上分析可知，该零件可以用普通冲裁的加工方法制得。
二、工艺方案的确定零件为落料冲孔件，可以提出的加工方案如下：方案一：先落料，后冲孔，采用两套单工序模生产。
方案二：落料-冲孔复合冲压，采用复合模生产。
方案三：冲孔-落料连续冲压，采用级进模生产。
方案一模具结构简单，但需要两道工序、两幅模具，生产效率低，零件精度较差，在生产批量较大的情况不适合用。
方案二只需一副模具，冲压件的形状位置精度和尺寸精度易保证，且生产效率高。
尽管模具结构较方案一复杂，但由于零件的几何形状较简单，模具制造并不困难。
方案三也只需一副模具，生产效率也很高，但与方案二相比，生产的零件精度稍差。
欲保证冲压件的形状位置精度，需在模具上设置导正销，模具制造。
装配较复合模略复杂。
所以，比较三个方案欲采用方案二生产。
现对复合模中的凸凹模壁厚进行校核，当材料厚度为1.2mm 时，可查得凹凸模最小壁厚为3.2mm ，可以采用复合模生产，即采用方案二。
三、排样设计可采用以下两种排样方式：（一）少废料排样（二）无废料排样由于该工件结构比较简单，无论采用一方案还是二方案都能满足要求。
冲压模具课程设计说明书
目录：（一）设计要求 (3)（二）零件工艺性分析 (3)（三）冲裁工艺方案的确定 (4)（四）零件工艺计算1.冲裁件的排样设计与计算 (4)2.设计冲压力和压力中心 (5)3.设备选择 (5)（五）模具设计1.确定模具的结构形式 (5)2.凹凸模刃口尺寸计算 (6)（六）模具零部件结构的确定1.凹模设计 (7)2.卸料板的设计 (8)3.固定板的设计 (8)4.垫板的设计 (8)5.卸料装置中弹性元件的设计 (8)6.凸模设计 (9)7.凸凹模设计 (10)8.选择紧固件和定位零件 (10)9.选择模架及其它安装零件 (10)10.模柄的设计 (10)11.压力机的确定 (10)（七）参考文献 (11)（一）设计要求工件为前支架，材料为30钢，……………………（二） 零件工艺性分析：1.结构与尺寸分析：………………2.材料分析：30号钢为碳素结构钢，冲压性能良好，适合冲裁。
3.精度分析：参考书本P15，得出未标注公差，按IT10~14级精度计算，由于精度要求 ………………(三)冲裁工艺方案的确定零件为落料冲孔件，工序数较少可采用落料－冲孔复合模冲压以提高形位精度和尺寸精度，且生产效率高。
送料方式选手动送料，卸料方式选弹性卸料（四）零件工艺计算1、排样设计与计算（1）、分析零件形状，并考虑到定位方便，采用单行直排； （2）、.搭边值确定：查书本P23表2-9，a=3mm b=2.5mm （3）、条料宽度和导板间距的计算：①定位采用挡料销定位，无侧压装置，板料采用斜刃剪床裁剪 …………………… ②导板间距mm Z B A 02.102.104.382.02.38--=+=+=2.设计冲压力和压力中心冲压模具设计说明书………………3．设备选择根据总的冲压力，选择压力机型号为J23-40(开式双柱可倾式压力机)，主要技术参数如下：标称压力 滑块行程 行程次数 最大闭合高度 闭合高度调节量 滑块中心到机身距离 工作台尺寸 前后 左右、工作台孔尺寸 模柄孔尺寸 直径 深度（五）模具设计1．模具结构选择落料—冲孔复合模可以采用正装和倒装两种形式。
