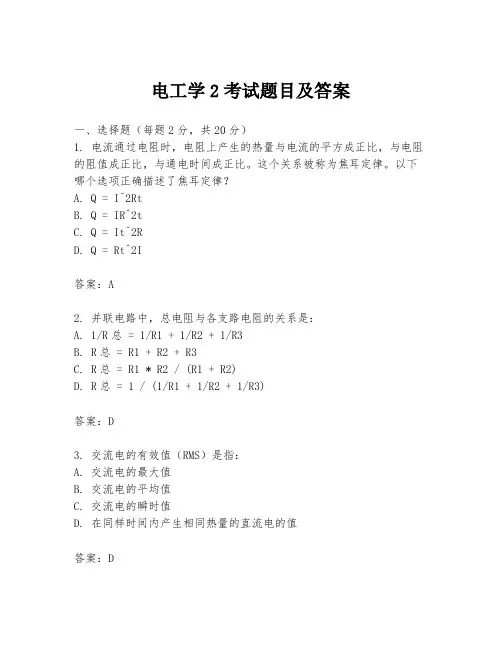

电工学2考试题目及答案一、选择题（每题2分，共20分）1. 电流通过电阻时，电阻上产生的热量与电流的平方成正比，与电阻的阻值成正比，与通电时间成正比。
这个关系被称为焦耳定律。
以下哪个选项正确描述了焦耳定律？A. Q = I^2RtB. Q = IR^2tC. Q = It^2RD. Q = Rt^2I答案：A2. 并联电路中，总电阻与各支路电阻的关系是：A. 1/R总 = 1/R1 + 1/R2 + 1/R3B. R总 = R1 + R2 + R3C. R总 = R1 * R2 / (R1 + R2)D. R总 = 1 / (1/R1 + 1/R2 + 1/R3)答案：D3. 交流电的有效值（RMS）是指：A. 交流电的最大值B. 交流电的平均值C. 交流电的瞬时值D. 在同样时间内产生相同热量的直流电的值答案：D4. 星形接法（Y接法）的三相电路中，线电压与相电压的关系是：A. U线 = U相B. U线= √3 * U相C. U线= 1/√3 * U相D. U线 = 2 * U相答案：B5. 变压器的匝数比与电压比的关系是：A. U1/U2 = N1/N2B. U1/U2 = N2/N1C. U1/U2 = 1/(N1/N2)D. U1/U2 = N1^2/N2^2答案：A6. 电容器的容抗与频率的关系是：A. Xc = 1/(2πfC)B. Xc = 2πfCC. Xc = f/(2πC)D. Xc = C/(2πf)答案：A7. 电感器的感抗与频率的关系是：A. Xl = 2πfLB. Xl = 1/(2πfL)C. Xl = f/(2πL)D. Xl = L/(2πf)答案：A8. 交流电路中的功率因数是指：A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A9. 三相电路的功率计算公式是：A. P = √3 * U线 * I线* cosφB. P = √3 * U相 * I相* cosφC. P = U线 * I线* cosφD. P = U相 * I相* cosφ答案：B10. 直流电动机的工作原理是基于：A. 电磁感应B. 洛伦兹力C. 法拉第电磁感应定律D. 楞次定律答案：B二、填空题（每题2分，共20分）1. 在纯电阻电路中，功率因数______。
电工学2期末考试试题及答案
电工学2期末考试试题及答案一、选择题（每题2分，共20分）1. 下列哪种材料的电阻率最大？A. 铜B. 铝C. 铁D. 银答案：C2. 交流电的周期与频率之间的关系是？A. 周期是频率的倒数B. 周期是频率的两倍C. 周期是频率的一半D. 周期与频率无关答案：A3. 电容器在直流电路中的作用是？A. 短路B. 开路C. 滤波D. 整流答案：B4. 欧姆定律的数学表达式是？A. V = IRB. I = VRC. R = VID. V = RI5. 变压器的工作原理是？A. 电磁感应B. 电磁转换C. 电磁辐射D. 电磁波答案：A6. 电流通过导体产生的热量与下列哪些因素有关？A. 电流B. 电阻C. 时间D. 以上都是答案：D7. 电感器在交流电路中的作用是？A. 短路B. 开路C. 滤波D. 整流答案：C8. 电桥平衡的条件是？A. 桥臂电阻相等B. 桥臂电流相等C. 桥臂电压相等D. 桥臂功率相等答案：C9. 电流表的内阻应该是？B. 无限小C. 等于被测电阻D. 等于被测电压答案：B10. 并联电路中，各支路电流的关系是？A. 各支路电流相等B. 各支路电流之和等于总电流C. 各支路电流之差等于总电流D. 各支路电流无关答案：B二、填空题（每题2分，共20分）1. 电阻的单位是______。
答案：欧姆2. 电能的单位是______。
答案：焦耳3. 电功率的单位是______。
答案：瓦特4. 电流的单位是______。
答案：安培5. 电压的单位是______。
答案：伏特6. 电容器的单位是______。
答案：法拉7. 电感器的单位是______。
答案：亨利8. 交流电的频率单位是______。
答案：赫兹9. 电流表的内阻应该是______。
答案：无限小10. 并联电路中，总电阻与各支路电阻的关系是______。
答案：小于任一支路电阻三、简答题（每题10分，共30分）1. 简述三相交流电的特点。
电工学2(试卷及答案)-第2套j
---○---○------○---○---…………评卷密封线 ……………… 密封线不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ………………评卷密封线 …………电工学考试模拟试卷220 ~20 学年学期电工学II 课程 时间100分钟60 %一、填空选择题：（1-7题每空1分，8题每空3分，合计20分）1.元件上电压和电流关系成正比变化的电路称为电路。
此类电路中各支路上的和均具有叠加性，但电路中的不具有叠加性。
2. 已知工频正弦电压有效值和初始值均为380V ，则该电压的瞬时值表达式为（）A 、t u 314sin 380=V ；B 、)45314sin(537︒+=t u V ； C 、)90314sin(380︒+=t u V 。
3. 晶体管放大电路应遵循的基本原则是：结正偏；结反偏。
4. 集成运放的线性应用存在（）现象，非线性应用存在（）现象。
A 、虚地；B 、虚断；C 、虚断和虚短。
5.在正逻辑的约定下，“1”表示电平，“0”表示电平。
6.组合逻辑电路的基本单元是，时序逻辑电路的基本单元是。
7.C B C B B A F ++=＝8. 在以下图所示电路中，已知电流I =10mA ，I 1=6mA ，R 1=3KΩ，R 2=1KΩ，R 3=2KΩ。
电流表A 4和A 5的读数分别为和。
I s 1=2AI s 2=1AU s =10V4Ω4Ω- +二、试求以下图所示电路中电压源的功率。
（8分）三、试用戴维宁定理计算图中的电流I 2。
（8分）得 分 评卷人 得 分 评卷人---○---○------○---○---学 院专业班级学 号姓 名…………评卷密封线 ……………… 密封线不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ………………评卷密封线 …………四、电路如下图，已知E =5V ，t u ωsin i 10=V 。
试画出u i 与u 0的波形，并标出幅值。
电工二级试题库与答案
电工二级试题库与答案一、单选题（共75题，每题1分，共75分）1.电路中电源正负极间没有负载而是直接接通叫做电源短路，另有一种短路是指某个（）的两端直接接通。
A、负载器B、熔断器C、元件器D、导线器正确答案：D2.同一个低压电器的所有线圈，触头不论在什么位置都应标注相同的( )符号。
A、数字B、等级C、文字D、编号正确答案：C3.一台通用变频器连接多台电动机时（）采用矢量控制方式。
A、不可以B、可能C、暂时允许D、可以正确答案：A4.根据线路电压等级和用户对象,电力线路可分为配电线路和（）线路。
A、送变电路B、照明C、动力D、送电线路正确答案：D5.维修电工在操作中，特别要注意（）问题。
A、戴好防护用品B、安全生产行为C、带电的作业D、安全事故的防范正确答案：D6.在变频器的变频运行与工频运行互相切换的控制线路中，输出接触器和工频切换接触器必须要有（）措施。
A、连锁B、互锁C、点动D、自锁正确答案：B7.A/D转换一般要经过采样、保持、量化及（）4个过程。
A、计算B、分时C、记录D、编码正确答案：D8.异步电动机的主要参数中，额定功率是指在（）运行时三相电动机轴上所输出的额定机械功率。
A、空载B、满载C、负载D、负荷正确答案：B9.交流10kV母线电压是指交流三相三线制的（）。
A、额定电B、交流线路C、电压D、线的电压正确答案：D10.十进制小数转换成二进制一般采用（）。
A、乘10取整法B、乘8取余法C、乘10取余法D、乘2取整法正确答案：D11.在三相半波可控整流电路中，当负载为电感性时，负载电感量越大，则（）。
A、导通角越小B、电压越高C、电压越低D、导通角越大正确答案：D12.在测量一个被测量时，只关注仪表的准确度是不够的，还要合理选择测量仪表的量程，选择量程为被测量的（）倍左右较为合理。
A、1.5B、1C、2D、3正确答案：A13.在RC串联电路中，已知R=XC，电源电压为U，则电路中的无功功率为（）。
电工学2考试题目及答案
电工学2考试题目及答案一、单项选择题（每题2分，共10题）1. 电路中，电压与电流的比值称为（）。
A. 电阻B. 电导C. 电势D. 电抗答案：A2. 交流电路中，电感元件的阻抗与频率的关系是（）。
A. 正比B. 反比C. 无关D. 先减小后增大答案：A3. 电路中，电容元件的阻抗与频率的关系是（）。
A. 正比B. 反比C. 无关D. 先增大后减小答案：B4. 欧姆定律适用于（）。
A. 直流电路B. 交流电路C. 纯电阻电路D. 所有电路答案：C5. 电路中，功率因数的定义是（）。
A. 电压与电流的比值B. 电压与电流相位差的余弦值C. 电压与电流的有效值之比D. 电压与电流的瞬时值之比答案：B6. 电路中，三相负载的星形接法与三角形接法相比，具有（）。
A. 更高的电压B. 更高的电流C. 更高的功率因数D. 更高的功率答案：C7. 电路中，谐振频率是指（）。
A. 电路阻抗最大的频率B. 电路阻抗最小的频率C. 电路电流最大的频率D. 电路电压最大的频率答案：B8. 电路中，串联电路的总阻抗与各部分阻抗的关系是（）。
B. 相加C. 相乘D. 相除答案：B9. 电路中，若负载为纯电阻，则该负载的功率因数为（）。
A. 0B. 0.5C. 1D. -1答案：C10. 电路中，电流通过电感元件时，会产生（）。
A. 电压降B. 电流滞后C. 电流超前D. 电压超前答案：B二、填空题（每题3分，共5题）1. 电路中的功率可以分为有功功率、无功功率和______。
答案：视在功率2. 电路中，电阻的单位是欧姆，符号为______。
答案：Ω3. 电路中，电容的单位是法拉，符号为______。
4. 电路中，电感的单位是亨利，符号为______。
答案：H5. 电路中，三相负载的星形接法中，线电压与相电压的关系是______。
答案：√3倍三、计算题（每题10分，共2题）1. 已知电路中电阻R=10Ω，电感L=0.5H，电容C=50μF，求电路的谐振频率。
《电工学》试卷A1213-02(答案)
二、选择题（18分, 1.5分/小题）（在每小题列出的选择项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内，并汇总到以下表格中。
得分
3.电路图2.3所示，设各电流表内阻为零。
若电流表A 的读数为3A,电流表A 1的读数为，则电流表A 2的读数是（ B ）
10V
6Ω6Ω
图2.1 图2.3
图2.2
图1
图2.7图2.8电压的线圈绕成，若接到220V电源上，则两线圈的连接方式是( C )
接电源； B.1、2连接；3、4接电源；
接电源； D.2、4连接；1、3接电源
三相异步电动机旋转磁场的转速与（C）有关。
B、定子绕组上电压大小；
D、三相转子绕组所串电阻的大小。
三相异步电动机的起动电流与起动时的（A）
B、电压平方成正比；
D、电压平方成反比。
过载保护
C.失压保护
D.
试用电压源与电流
电阻
6V 3Ω
+ –
+ 12V 6Ω
1Ω
1
（4
图3.3。
华南理工大学电工学期末考试试题试卷二及答案
1分
2分 半加器。 四、 （6 分） D 1 导通， D 2 截止 I 2 ＝0 1分
3分 1分 2分
I1 ＝
(12 + 3) mA＝5mA 3
五、 （10 分） 同步六进制计数器 （状态方程 4 分，状态表 4 分，指出功能 2 分）
华南理工大学《电子技术》 （机械类）期末考试试卷答案及评分标准
R2
C RB2 CE
uce
RE
LI •
6．在运算放大器电路中，引入深度负反馈的目的之一是使运放( (a)工作在线性区，降低稳定性 (b)工作在非线性区，提高稳定性 (c)工作在线性区，提高稳定性 7．比较器电路如图 1 所示，其传输特性为图 2 中( )。
uO
)。
ui
R1
- ∞
＋ ＋
R2
3V 图1
60 × 3.9 ≈ −28.9 2 + 61× 0.1
60 × ( 3. 9 / /3. 9 ) = −14 . 4 2 + 61 × 0.1
2分
2分
=−
1分
七、 （4 分） (1)R2，R3 构成串联电压负反馈 (2)R6，R4 支路为 T1 管提供偏流。 瞬时极性标注如图
1分 1分
华南理工大学《电子技术》 （机械类）期末考试试卷答案及评分标准
六、 （12 分）
电路如图所示，已知β=60，rbe=2kΩ，UBE=0.6V，要求： (1)估算此电路的静态工作点；(2)画出该电路的微变等效电路；(3)输出端不接负载 RL 时，求出 放大电路的输入电阻、输出电阻、电压放大倍数；(4) 求输出端接负载 RL = 3. 9 k Ω 时的电压放 大倍数。
第 2 页 共 4 页
电工学试题2答案(本一本二64学时)
《 电工学 》试卷2答案一、 单项选择题。
（每小题2分，共16 分。
）1．关于叠加定理的应用，下列说法正确的是（ A ）。
A ．叠加电路只适用于线性电路。
B ．叠加定理可以用于功率的叠加。
C ．某电源单独作用时，其他的电压源和电流源都断开。
D ．某电源单独作用时，其他的电压源和电流源都短路。
2．图1-1所示电路中，M 点的电位U M 为（ C ）。
A ．2VB ．7VC ．－2VD ．－7V3．图1-2所示电路中，若保持交流电压u 的有效值不变，而将其频率提高，则交流电流表A 的读数将（ B ）。
A ．不变B ．变大C ．变小D ．不能确定Ω图1-1图1-24．已知正弦电流i 的有效值为5A ，周期为10ms ，在t ＝3ms 时电流到达正的最大值，则该电流的瞬时值表达式为（ D ）。
A ．π)5100π1(5)(+=t sin t i AB ．π)51(100π25)(+=t sin t i AC ．π)101(200π5)(-=t sin t i A D ．π)10100π2(25)(-=t sin t i A5．工作在放大电路中的的三极管，其发射结和集电结的偏置情况应为（ A ）。
A ．发射结正偏、集电结反偏B ．发射结反偏、集电结反偏C ．发射结正偏、集电结正偏D ．发射结反偏、集电结正偏6．三相负载的平均功率ϕcos I U P l l 3=，则ϕ是指（ C ）。
A ．线电压与线电流之间的相位差B ．线电压与相电流之间的相位差C ．相电压与相电流之间的相位差D ．相电压与线电流之间的相位差7．要使集成运放在较大的输入电压下工作在线性区应该（ A ）。
A ．引入负反馈B ．引入正反馈C ．开环状态D ．将两个输入端短接 8. 与ABC+A BC 函数式相等的表达式是（ C ）。
A. ABCB. ABCC. AD. BC ABC +试卷2答案 共（ 11 ）页，第（ 3 ）页二、 填空题。
电工学2(试卷及标准答案)-第1套j
电工学2(试卷及答案)-第1套j————————————————————————————————作者：————————————————————————————————日期：2---○---○------○---○---学 院专业班级学 号姓 名………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 …………中南大学考试模拟试卷120 ~20 学年 学期 电工学II 课程 时间100分钟32学时， 2 学分，闭卷，总分100分，占总评成绩60 %题 号一 二 三 四 五 六 七 八 九 十 合 计得 分评卷人 复查人一、填空题（每空1分，共20分）1. 常见的无源电路元件有 、 和 ；常见的有源电路元件是 和 。
2. 正弦交流电的三要素是 、 和 。
3. 普通二极管具有 导电性。
4. 集成运算放大器具有 和 两个输入端，相应的输入方式有 输入、 输入和 输入三种。
5. 在时间上和数值上均作连续变化的电信号称为 信号；在时间上和数值上离散的信号叫做 信号。
6. B A C B A F ++=)(＝7. 时序逻辑电路的输出不仅取决于 的状态，还与电路 的现态有关。
8. 下图所示是u A 、u B 两输入端的输入波形，输出波形F 为 门的输出波形。
得 分 评卷人Fu Atu Bt二、试求图所示电路中A 点的电位。
（8分）三、用戴维宁定理计算图中的电流I 。
(本题10分)四、试将下图所示电路化简成最简形式。
(本题8分)得 分 评卷人得 分 评卷人得 分 评卷人Ω1Ω5Ω3Ω22A10V+-I---○---○------○---○---学 院专业班级学 号姓 名………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 …………五、电路如图所示，已知u i =5sin ωt (V)，二极管导通电压U D ＝0.7V 。
《电工学2-1》期末考试试卷 电工学上A答案.doc
《电工学2-1》期末考试试卷电工学上A答案《电工学2-1》期末考试试卷（A ）答题纸题号 一二三四总分得分一．填空（每空2分，共24分）1． 5V ， -5V ，2． 2A 。
3． 4Ω ，4． 220V ， 0.02 s ， -135° ，220V 。
5． 1A 。
6． 3000r/min , 2755r/min , 0.75Hz 。
二．选择（每题2分，共20分）题号 1 2 3 4 5 6 7 8 9 10答案 A D C C D A B B C A三．分析计算题（共56分） **请各考生写清各题题号** 1.解：根据戴维宁定理竟有源二端网络N 等效成 图（c ）所示。
则：00(35)19U R V=++⨯=解得：01R=Ω在图（b ）中，利用叠加原理，电压源单独作用时有'1I A =电流源单独作用时有 图7 图0RE +-（所以'''12133I I I A=+=-=答：电流中电流I 为23A 。
2.解：101001000R U R I V ••==⨯∠=∠()/1000/(10)1090C C I U jX j mA ••=-=∠-=∠1001010245R C I I I mA •••=+=∠+=∠100sin u tV ω=3.解：相电压380/220p U V ==相电流/220/1022p p I U Z A === 线电流22l p I I A == 功率因数cos cos 600.5ϕ==有功功率3cos 322022cos607260p p P U I W ϕ=⨯⨯⨯=⨯⨯⨯= 4.解：用三要素法求解。
120(0)120E L R i A A +=== 12//20()520//5EL R R i A A ∞=== 12//0.02120//5200L R R A s τ===图•I 45则有：200200()[(0)()]5(15)54tL L L tti t i i ee e Aτ-+--=+-∞=+-=-20020020()(54)10.8205t t i t e e A --=⨯-=-+5.(1)图10（a ）所示控制电路能否控制异步电动机的正常起、停？为什么? (2)额定电压为380/660V ，Δ/Y 联结的三相异步电动机，试问当电源电压为380V 时应采用什么联结方式？若图10（b ）为电动机的接线盒，在图10（b ）中画出此联结方式。
电工学2每章检测题习题解析
第6章检测题〔共100分，120分钟〕一、填空题：〔每空0.5分，共25分〕1、N型半导体是在本征半导体中掺入极微量的五价元素组成的。
这种半导体内的多数载流子为自由电子，少数载流子为空穴，不能移动的杂质离子带正电。
P型半导体是在本征半导体中掺入极微量的三价元素组成的。
这种半导体内的多数载流子为空穴，少数载流子为自由电子，不能移动的杂质离子带负电。
2、三极管的内部结构是由基区、发射区、集电区及发射结和集电结组成的。
三极管对外引出电极分别是基极、发射极和集电极。
3、PN结正向偏置时，外电场的方向与内电场的方向相反，有利于多数载流子的扩散运动而不利于少子的漂移；PN结反向偏置时，外电场的方向与内电场的方向相同，有利于少子的漂移运动而不利于多子的扩散，这种情况下的电流称为反向饱和电流。
4、PN结形成的过程中，P型半导体中的多数载流子空穴向N区进行扩散，N型半导体中的多数载流子自由电子向P区进行扩散。
扩散的结果使它们的交界处建立起一个空间电荷区，其方向由N区指向P区。
空间电荷区的建立，对多数载流子的扩散运动起削弱作用，对少子的漂移运动起增强作用，当这两种运动到达动态平衡时，PN结形成。
5、检测二极管极性时，需用万用表欧姆挡的R×1K档位，当检测时表针偏转度较大时，则红表棒接触的电极是二极管的阴极；黑表棒接触的电极是二极管的阳极。
检测二极管好坏时，两表棒位置调换前后万用表指针偏转都很大时，说明二极管已经被击穿损坏；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经绝缘老化不通。
6、单极型晶体管又称为MOS管。
其导电沟道分有N沟道和P沟道。
7、稳压管是一种特殊物质制造的面接触型硅晶体二极管，正常工作应在特性曲线的反向击穿区。
8、MOS管在不使用时应防止栅极悬空，务必将各电极短接。
二、判断正误：〔每题1分，共10分〕1、P型半导体中不能移动的杂质离子带负电，说明P型半导体呈负电性。
〔错〕2、自由电子载流子填补空穴的“复合”运动产生空穴载流子。
电工二级练习题库(含答案)
电工二级练习题库（含答案）一、单选题（共75题，每题1分，共75分）1.三相异步电动机旋转磁场的转速与（）有关。
A、电源频率B、定子绕组上电压大小C、负载大小D、绕组所串电阻的大小正确答案：A2.一个8421BCD码的十进制计数器，正常循环就是（）个有效状态。
A、14B、8C、10D、16正确答案：C3.三极管的工作状态可以分为三个区域，( )放大区，饱和区。
A、截止区B、临界区C、死穴区D、工作区正确答案：A4.由白炽灯、电烙铁、电阻器组成的交流电路都可近似看成是（）电路。
A、纯电阻B、电阻、电感C、纯电感D、纯电容正确答案：A5.运放是一个从功能的角度命名的电路单元，可以由（）的器件实现，也可以用半导体芯片实现。
A、器件电容B、分立电容C、二极管D、器件电阻正确答案：B6.FX系列PLC主控指令应采用（）。
B、MCC、GOTD、SU正确答案：B7.从闭环控制的结构上看，电流环处在速度环之内，故电流环又称为（）。
A、动环B、静环C、外环D、内环正确答案：D8.安全带使用期一般为（）年，发现异常应提前报废。
A、5～7B、1～3C、4～5D、3～5正确答案：D9.在三相半波可控整流电路中，当负载为电感性时，负载电感量越大，则（）。
A、电压越高B、导通角越大C、电压越低D、导通角越小正确答案：B10.职业劳动不仅是一种生产经营的职业活动，也是（）。
A、能力、纪律和品格的训练B、思想修养C、创新活动D、道德情感正确答案：A11.仪表的灵敏度用每伏欧姆数表示，由于万用表的表头采用磁电系微安表，因此灵敏度较高，MF30型万用表直流电压档的每伏欧姆数为（）KΩ/V。
B、35C、18D、10正确答案：A12.如果直流电从磁电系仪表的负端通入，其后果为（）。
A、指针反向偏转B、指针正向偏转C、电表烧坏D、指针不动正确答案：A13.低压验电器可用来区分交流电和直流电，交流电通过氖泡时，（）附近都发亮。
A、多极B、两极C、四极D、三极正确答案：B14.把三相负载分别接在三相电源的一根相线和中性线之间的接法称为三相负载的( )联结。
电工学试题库及试卷与答案
电工学试题库及试卷与答案第1章直流电路习题参考答案一、填空题：1.任何一个完整的电路都必须有个基本部分组成。
具有单一电磁特性的电路元件称为理想电路元件，由它们组成的电路称为电路模型电路的作用是对电能进行传输、分配和转换；对电信号进行传递、存储和处理2.反映实际电路器件耗能电磁特性的理想电路元件是元件；反映实际电路器件储存磁场能量特性的理想电路元件是电感元件；反映实际电路器件储存电场能量特性的理想电路元件是电容元件，它们都是无源二端元件。
3.电路有、和三种工作状态。
当电路中电流、端电压U＝0时，此种状态称作短路，这种情况下电源产生的功率全部消耗在内阻上。
4.从耗能的观点来讲，电阻元件为元件；电感和电容元件为元件。
5.电路图上标示的电流、电压方向称为，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为关联参考方向。
IUSR0二、判断题：1.理想电流源输出恒定的电流，其输出端电压由内电阻决定。
（错）2.电阻、电流和电压都是电路中的基本物理量。
（错）3.电压是产生电流的根本原因。
因此电路中有电压必有电流。
（错）4.绝缘体两端的电压无论再高，都不可能通过电流。
（错）三、选择题：（每小题2分，共30分）1.当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B）功率。
A、吸收；B、发出。
2.一个输出电压几乎不变的设备有载运行，当负载增大时，是指（C）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。
3.当电流源开路时，该电流源内部（C）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。
4.某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（A）A、50mA；B、2.5mA；C、250mA。
四、计算题1.1已知电路如题1.1所示，试计算a、b两端的电阻。
解:(1)在求解电阻网络的等效电阻时，应先将电路化简并转化为常规的直流电路。
大学《电工学》期末考试试卷及参考答案(共九套)
uB=220/_120°V
uC=220/_-120°V
此时A的相电流IA=uA/Z =4.4/_0°A
根据对称性：IB=IA/_ 120°V = 4.4/_ 120°A
IC =IA/_-120°V =4.4/_-120°A
一、填空题：（共25 分）
得 分
评阅人
1、电路如图所示，电路中产生功率的元件是
A仅是恒压源B仅是恒流源
C恒压源和恒流源都产生功率D确定的条件不足答案（C）
2、如图所示的电路中，I4=()A。
A . 1A B . 3A C . 11A D . -7A答案（A）
3、图示电路中Uab=()V。
A2VB-2VC 6VD2-6V答案（D）
4、图示电路，用叠加原理求支路电流 , 单独作用时的电流用 表示， 单独作用时用 表示，则下列回答正确的是
（A）0.02 A（B）0 A（C）1 A
S
5、某个二端口网络的开路电压为10 V，接上10 电阻时电压为8 V，则该二端网络的等效电阻 为（）
（A）3 （B）2 (C) 2.5
三、画图题：（共5分）
得 分
评阅人
1、如图所示电路中的二极管为理想的，试画出输出电压 的波形。设 V。
四、计算题：（共60分）
解：
（1）列逻辑状态表
（3）画逻辑图
电
一、(15)已知无源二端网络端口电压、电流为关联参考方向，U=200/0°，I=10/30°。试求：
（1）等效阻抗Z
（2）网络的功率因数、有功功率P、无功功率Q及视在功率S。
（3）网络是感性负载还是容性负载
三、(15)在图1所示直流电路中，已知电压源电压U1=50V，U2=40V，R1=10Ω，
最新中南大学电工学2(试卷及答案)-第3套
__________________________________________________ 收集于网络，如有侵权请联系管理员删除---○---○------○---○---………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 ………… 中南大学考试模拟试卷3 20 ~20 学年 学期 电工学II 课程 时间100分钟60 %一、填空选择题（每空1分，共计20分） 1. 线性电阻元件上的电压、电流关系，任意瞬间都受 定律的约束；电路中各支路电流任意时刻均遵循 定律；回路上各电压之间的关系则受 定律的约束。
这三大定律是电路分析中应牢固掌握的三大基本规律。
2. 已知正弦交流电压V )60314sin(2380︒-=t u ，则它的最大值是 V ，有效值是 V ，频率为 Hz ，周期是 s ，角频率是 rad/s ，相位为 ，初相是 度。
3. 稳压二极管稳压时工作在 状态。
4. 测得放大电路中三极管上各电极对地电位分别为V 1＝2.1V ，V 2＝2.8V ，V 3＝4.4V ，说明此三极管为 型 管，1为 极，2为 极，3为 极。
5. 集成运放一般分为两个工作区，它们分别是（ ）。
A 、正反馈与负反馈； B 、线性与非线性； C 、虚断和虚短。
6. BC B A C A F ++=＝ 7. 一个两输入端的门电路，当输入为1和0时，输出不是1的门是（ ）。
A 、与非门 B 、或门 C 、或非门 D 、异或门 8.由与非门组成的基本RS 触发器不允许输入的变量组合R S ⋅为（ ）。
A 、00 B 、01 C 、10 D 、11__________________________________________________ 收集于网络，如有侵权请联系管理员删除 二、试将下图所示电路化简成最简形式。
（6分）三、电路如图所示，用叠加定理求X I 。
电路与电工技术试卷二答案及评分标准
一、选择题（将一个正确选项前的字母填在括号内）（每小题2分，第4题4分，共30分）1、电流与电压为关联参考方向是指（ ）。
（A ）电流参考方向与电压参考方向一致 （B ）电流参考方向与电压实际方向一致 （C ）电流实际方向与电压参考方向一致 （D ）电流实际方向与电压实际方向一致 2、图示电路2Ω电阻两端的电压为（ ）。
（A ）9V （B ）5V （C ）4V （D ）10V3、电路如图所示，R ab =（ ）。
（A ）100Ω （B ）50Ω（C ）150Ω （D ）200Ω4、如图，当K 合上时R AB 将（ ），伏特表的读数将（ ）。
（A ）变大 （B ）变小（C ）不变 （D ）无法确定5、电感两端的电压与（ ）成正比。
（A ）电流的瞬时值 （B ）电流的平均值 （C ）电流的积分 （D ） 电流的变化率 6、已知图中电流表A 1、A 2、A 3读数均为10A ，则电流I s 为（ ）。
（A ）10A （B ）20A （C ）30A （D ）40A7、如图所示，电路在已稳定状态下断开开关S ，则该电路 （ ）。
（A ）因为有储能元件L ，要产生过渡过程（B ）因为电路有储能元件且发生换路，要产生过渡过程（C ）因为换路时元件L 的电流储能不发生变化不产生过渡过程 8、图示电路中，t ＝0时开关打开，则)0(+u 为（ ）。
（A ）0V （B ）3.75V （C ）-6V （D ）6V9、串联谐振电路的谐振频率与（ ）有关。
（A ）电路参数LC （B ）电源电压 （C ）电源电流 （D ）以上均不正确 10、三相对称电源星型联结，相、线电压的关系为（ ）。
（A ）线电压是相电压的3倍，且线电压滞后对应相电压30° （B ）相电压是线电压的31倍，且相电压滞后对应线电压30°（C ）线电压是相电压的2倍，且线电压滞后对应相电压30° （D ）相电压是线电压的21倍，且相电压滞后对应线电压30°11、已知一交流电路的电压100U = / 30° V ，电流2I = / -60° A ，该电路负载的性质为（ ）。
电工学试卷及答案(电工2套、电子2套)
试卷及答案目录试卷 (2)电工技术试卷一 (2)电工技术试卷二 (8)电子技术试卷一 ................................................................................. 错误!未定义书签。
电子技术试卷二 ................................................................................. 错误!未定义书签。
参考答案 (12)电工技术试卷一参考答案 (12)电工技术试卷二参考答案 (15)电子技术试卷一参考答案............................................................ 错误!未定义书签。
电子技术试卷二参考答案............................................................ 错误!未定义书签。
试卷电工技术试卷一试卷号：B080020校名___________ 系名___________ 专业___________ 姓名___________ 学号___________ 日期___________（请考生注意：本试卷共 页）一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题分11小题, 每小题2分, 共22分)1、 已 知 图 1 中 的 US1 = 4 V ，U S2 = 2 V 。
用 图 2 所 示 的 理 想 电 压 源 代 替 图 1 所 示 的 电 路，该 等 效 电 压 源 的 参 数 U S 为 ( )。
(a) 4 V(b) -2 V(c) 2 V图 2U2、 有 一 台 星 形 连 接 的 三 相 交 流 发 电 机，额 定 相 电 压 为 660 V ，若 测 得 其 线 电 压U AB = 660 V ，U BC = 660 V ，U CA = 1143 V ，则 说 明 ( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Us
R[ + R ： 〃
R. R? + （&3 +
= O.3A
（4
分）
八=—1.2A
（&〃&+叫）+ /?3
（4
分）解：11
=1 .9/8（r A
《电工学》试卷二 答案及评分标准
一、 选择题（30分/每小题2分）
BBCCB ABACC BBCBC
二、 （12 分）
解：（1）电压源久单独作用时
（2）电流源单独作用时
根据叠加原理，有】 = r + r = -o.9A
（4分）
三、 （12分）
解：三要素
%1 初始值
w c （0+） = w c （0_） = （/s =18V
（2 分）
%1 稳态值
以（8）= _/ /? =—6V
（2分）
%1 时间常数
£ = RC = （R[ + /?2）C = 10%
（2 分） 根据三要素法，有
f
w c （/） = u c （00）+ [u c （0+） - u c （oo ）]e r
=-6 + 24e -l （w,
V （2
分）
z c （r ） = c 虫哈2 = -1.2e~
1000/
A
（4 分）
四、 （12分）
h =―-— = 1.36/-75.7° A I = I\ + l2 =0.86/36.9° A （3分）
P = U/cos （-36.9°） = 146W
（3
（4
分）
心M B =3•垣*
1 + 〃
e = （//sin （-36.9°） = -121var
（3分）
S = 67 = 190V A
（3分）
五、（10分）
R
解： “A=（l ----- 间
（4 分）
&
"o =（1 + ：）"A = （1 + ：）（1 + （43））
*3
0 *2
（1六、（
14
（1
CE ，CE =
Uy —/（?&—，E 煌
Z5S燃
（3）"=也="也性（2分）
Ui屁
*=上〃加〃农（2分）「° = Rc（2分）（4）电路出现饱和失真（1分）
调整方法：减小/?B2或增大R BI（1分）
七、（10分）
解：设开机为1,关机为0; F为。
不报警，为1报警。
真值表（4分）
A B C F
0 0 00
0 0 10
0 1 01
0 1 10
1 0 01
1 0 11
1 1 01
1 1 10
函数表达式
F = ABC+ASC+ASC + ABC （2 分）
= BC+AB（2 分）
逻辑电路图
（2。
