正泰 DW17D 系列万能式断路器使用说明
正泰 DW17D 系列万能式断路器使用说明
A4.8 辅助开关辅助开关的接通与分断能力(见表8)，其机械寿命为20000次，电寿命为10000次。
6A 6A50205-105-1060-200120注：表中Ie=Pe/Ue。
DW17D-19003900固定电动快速默认配置时用户能使用2常开2常闭，订做可达到用户能使用5常开5常闭。
~DW17D-19003900固定电动预储能默认配置时用户能使用2常开3常闭，订做可达到用户能使用5常开4常闭。
~DW17D-1900电动抽屉式默认配置时用户能使用3常开2常闭，订做可达到用户能使用还是3常开2常闭。
DW17D-2900及以上电动抽屉式默认配置时用户能使用3常开3常闭，订做可达到用户能使用还是4常开4常闭。
DW17D-1900电动预储能抽屉式默认配置时用户能使用2常开1常闭，订做可达到用户能使用还是2常开1常闭。
DW17D-2900及以上电动预储能抽屉式默认配置时用户能使用2常开3常闭，订做可达到用户能使用最高达3常开3常闭。
300VA 60W220-380V 110-220V1.11.11.1×101.1×10.7300交流直流表8其它55.1 种类和规格任选一种只能选其中二种或选用√√√√√√电压脱扣器安装与接线延时动作(1.5±0.5)s 脱扣器分励脱扣器垂直联结水平联结垂直联结固定式抽屉式35√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√表9√√√5.2 安装使用和维护5.2.1 安装前先以1000V兆欧表检查断路器绝缘电阻，在周围介质温度20℃±5℃和相对湿度为50%70%时应不小于10MΩ，否则应进行处理，待绝缘~ 电阻达到要求后方可使用。
5.2.2 安装前应检查断路器的规格是否符合要求。
5.2.3 检查断路器在闭合和断开过程中，其可动部分与灭弧室的零件应无卡住和碰擦现象。
正泰系列断路器说明书
断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。
B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。
C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。
1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。
二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。
三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。
断路器（空气开关）的极性和表示方法单极1P：220V切断火线双极2P：220V火线与零线同时切断双极1P+N：220V相线+中性线同时切断3P:380V三相线全部切断三级4P：380V三相火线一相零线全部切断。
四级家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W此计算法以此类推。
1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。
而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。
注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。
2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。
正泰DW17D系列框架断路器
表6
备注
1.5-2-3
短路瞬时 脱扣器整 定电流调 节范围 (kA) 重量(kg) 2-3-4 4-6-8 6-9-12 8-12-16 10-15-20 无bs脱扣器固定式 固定式/抽屉式
注：1.表中“√”为三极断路器选项，“△”为四极断路器选项，“○”为默认配置标记。 2.断路器的重量，分子数值固定式断路器，分母数值指抽屉式断路器。 3.带W1、W2、W3或W4的脱扣器整定电流按表中短路短延时整定电流选用。 4.7 断路器安全间距(包括飞孤距离)
5
安装 与接线
5.2 安装使用和维护 5.2.1 安装前先以1000V兆欧表检查断路器绝缘电阻，在周围介质温度20℃±5℃和相对湿度为50%~70%时应不小于10MΩ，否则应进行处理，待绝缘 电阻达到要求后方可使用。 5.2.2 安装前应检查断路器的规格是否符合要求。 5.2.3 检查断路器在闭合和断开过程中，其可动部分与灭弧室的零件应无卡住和碰擦现象。并且指示标牌能正确的指示断路器工作状态。(灭弧罩 安装后应与安装底座无间隙) 5.2.4 固定式断路器安装时，其底座应居于垂直于水平的位置，用安装螺钉固定。同时必须可靠接地，接地螺钉处有 使用前，需检查抽屉座二次回路上的绝缘板有无脱落现象。 5.2.5 安装时应考虑断路器的安全间距，尤其是固定式断路器的飞弧距离必须保证。 5.2.6 断路器安装面必须平整。 5.2.7 检查分励脱扣器，欠电压脱扣器动作是否正常，随后在欠电压脱扣器吸合条件下，手动操作或电动操作应可靠地使断路器闭合，当用分励脱 扣器或欠电压脱扣器或手动脱扣时，应使断路器可靠断开，进行五次操作检验。 5.2.8 使用中发现铁芯有异常噪声时，应将工作极面的防锈油抹净。 5.2.9 断路器应定期进行维护 a.清理尘埃，以保持断路器的绝缘良好。 b.对各个转动或滑动部分加注润滑油。 A-189 符号标记；抽屉式断路器
正泰系列断路器说明书
断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。
B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。
C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。
1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。
二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。
三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。
断路器（空气开关）的极性和表示方法单极1P： 220V 切断火线双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。
家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。
1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。
而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。
注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。
2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。
正泰系列断路器说明书
断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。
B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。
C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。
1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。
二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。
三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。
断路器（空气开关）的极性和表示方法单极1P： 220V 切断火线双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。
家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。
1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。
而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。
注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。
2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。
德力西 DW17万能式断路器 说明书
80/0.20
50/0.25
80/0.20
80/0.20
50
60
80
上限不超过+40℃，下限不低于-5℃，24h的
平均值不超过+35℃
不超过2000m
40℃时不超过50%，低温时可相对升高
Ⅲ
垂直且各方向倾斜不超过5°
断路器反时限断开动作特性
配电保护型
温度
+30±2
起始状态
冷态
热态
冷态
电流整定倍数
1.05
额定运行短路分断能力
额定短时耐受电流 环境温度 海拔 环境湿度 污染等级 安装位置
In(A)
Icu/cos(kA) Ics/cos(kA) Icw(kA /1s)
630 800 1000 1250 1600 1900 2000 2500 2900 3200 3900 AC 400V
AC 690V
AC 400V
元件： F 辅助开关 G SU控制装置 H 正面操作机构 K 电动机操作机构 L 释能装置 Y 用于垂直接线的绝缘隔板（用户自备）
109
A 一级配电
A1 万能式断路器
DW17 万能式断路器
DW17- 630～1600四极抽屉式断路器 1) 操作机构中心线 2) 安全间距A.B.C.D参见固定式 3) 开关拉出距离
1.3
3
动作特性
2h内不脱扣
2h内脱扣
可返回时间>8s
电动机保护型＊
温度
+20±2
起始状态
冷态
热态
热态
冷态
电流整定倍数
1.05
1.2
1.5
7.2
动作特性
DW17万能式断路器 说明书
适用范围 DW17系列万能式断路器(以下简称断路器)适用于交流50Hz 、额定电压400V 、690V 或直流440V 、电流至3900A 的配电网络，用来分配电能及对线路及电气设备的过载、欠电压、短路保护等，在正常的条件下，可作为线路的不频繁转换之用。
1250A 以下的断路器在交流50Hz 、电压400V 的网络中可用作电动机的过载和短路保护。
在正常条件下还可作为电动机的不频繁起动之用。
型号及含义正常工作条件1. 周围空气温度为+40℃--5℃，24h 的平均值不超过+35℃。
2. 安装地点：海拔不超过2000m 。
3. 大气条件：大气相对湿度在周围空气温度+40℃时不超过50%，在较低湿度下可有较高的相对湿度；最湿月的平均最大相对湿度为90%，同时该月的平均最高温度为+25℃，并考虑到因温度变化产生在产品表面上的凝露。
4. 污染等级：应符合污染等级3级。
5. 安装条件：断路器应按说明书成套安装或户内单独安装，与垂直面的倾斜度不超过5°。
DW 17－□ / □极数(三极不标，四极标“4”)壳架等级额定电流设计序号万能式断路器主要技术参数1.断路器的主要性能见表一。
表一2. 断路器过电流脱扣器的整定电流调节范围见表二。
注：1.“▲”为默认配置，“√”为可选配置。
2. 过载长延时动作电流的范围为整定值的±10%。
3. 短路脱扣器的动作电流的范围为整定值的+20%。
3. 采用钟表式延时机构(ZZ)其延时范围为0-500ms(连续可调)，误差为±40ms 。
注：断路器通断能力按IEC60947-2国际标准及O －－CO 要求，当电源上进线或下进线及短路延时保护(延时为=300ms)时，通断能力相同。
3min3.断路器的过电流保护特性见表三。
表三注：三相断路器在二相负载时，序号2动作电流允许提高10%，单相负载时允许提高20%。
4. 分励脱扣器、欠电压脱扣器、闭锁电磁铁、释能电磁铁和操作电动机的性能见表四。
3.正泰配电产品介绍
2000、3200、4000、5000（B）
1000、2000、3200、4000、6300
贵州长征电器集团长征电器九厂
杭州之江开关股份有限公司
HUW1
TGW45 CW1
2000、3200、4000、6300
2000、3200 2000、3200、4000 、5000
环宇集团公司
天正集团公司 常熟开关制造有限公司
3200
4000 6300
2000、2500、3200
3200、4000 4000、5000、6300 3极 3、4极均有 4000、5000A 的3、4极均有， 6300A只有3极
万能式断路器
NA1短路分断能力
120 100 80 60
42 80 80 100 80 80 100 80 80 120 100 100
万能式断路器
上海人民电器厂RMW1、RMW2
万能式断路器
法国施耐德第四代万能式断路器MT系列
万能式断路器
ABB生产的Emax断路器
万能式断路器
日本三菱公司AE-SS
目录
配电电器
• • • • • • • • • • •
万能式断路器 塑料外壳式断路器 剩余电流动作断路器 互感器 稳压器 自动转换开关 隔离开关 电容器、无功补偿控制器 熔断器 整流器 接线端子
抽屉式由抽屉座和断路器本体组成
+
抽屉式断路器有哪三个位臵？各有什么特点？
=
万能式断路器
固定式由安装固定板同断路器本体组成
万能式断路器
结构
万能式断路器
结构
万能式断路器
智能化
采用单片机处理单元，对各种信号实时处理。 基本功能
DW17（ME）DW15?DW45使用中常见问题集锦
DW17（ME）DW15 DW45使用中常见问题集锦高层大厦的物业供配电设备中有为数不少的万能式断路器，一般用做低压总开关或容量较大的分支电路开关，在大厦供电中起着举足轻重的作用，一旦出现故障，就会造成大面积停电。
笔者拟通过检修工作中的一些实例来说明万能式断路器运行中故障的分析与处理方法。
一、万能式断路器跳闸，重新合闸失败1．首先确定断路器是否为非事故跳闸非事故跳闸系指未发生短路和过载故障而跳闸。
断路器不能合闸的原因较多，首先要确定是线路短路和过载原因引起的跳闸，还是断路器自身或控制回路有故障。
以下用方框图来说明查找和确定是线路故障还是断路器故障的步骤和方法（图1）。
在确定是断路器故障后，抽出断路器（指抽屉式断路器）检查。
2．万能式断路器常见故障检修(1)因欠压脱扣器失电而使断路器不能合闸电压过低或欠压脱扣器线圈失电故障，都会使断路器跳闸而导致不能重新合闸。
以下四种情况会引起欠压脱扣器线圈失电。
①保护回路熔断器熔断，如RT14，造成回路不通，欠压脱扣器的脱扣线圈失电；②闭合按钮、继电器接点、断路器辅助触头等接触不良，元件损坏，均可能导致回路不通，脱扣线圈失电；③回路中的连接导线断线、压接螺丝松动松脱，也会导致回路不通，脱扣线圈失电；④由于欠压脱扣器的线圈长期处于通电工作状态，环境污染和衔铁吸合不灵活或铁芯和衔铁之间空气隙过大，都容易使电流过大而导致脱扣线圈发热而烧毁，失去脱扣线圈的功能。
上述故障通过观察和简单的检查测试就可做出正确判断，所以一旦发现故障点就应及时排除，如接点松脱要紧固，元件损坏和线圈烧毁即需更换。
(2)机械系统故障，造成断路器不能合闸断路器操作机构经多次跳闸和合闸后，机构严重磨损，可能会出现以下故障。
①电动机传动机构磨损，如ME开关的蜗轮、蜗杆受损，就不能驱动断路器的操作机构再扣、合闸。
蜗轮、蜗杆更换较复杂，需要专业人员维修。
②自由脱扣机构磨损，使断路器再扣困难，脱扣容易，有时勉强扣住，一遇振动，则自行脱扣；有时再扣后，一合闸就滑扣。
正泰系列断路器说明书
断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。
B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。
C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。
1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。
二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。
三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。
断路器（空气开关）的极性和表示方法单极1P： 220V 切断火线双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。
家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。
1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。
而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。
注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。
2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。
DW17 长城电器
特别提示： 1.在安装使用断路器前，请务必仔细阅读此使用说明书； 2.在进行断路器闭合操作时，欠压线圈必须先通以额定电压或用螺钉压住欠压
脱扣器衔铁，否则断路器无法合闸。
1 用途
1.1 DW17系列万能式断路器(以下简称断路器)具有结构紧凑，体积小、重量轻，系列性强，零部 件互换性好，保护系统齐全，技术经济指标高，维护使用方便等特点。
万能式断路器
符 合 标 准 ：GB14048.2
目
录
1、用途…………………………………………………………………………… 1 2、正常工作条件……………………………………………………………… 1 3、型号及其含义……………………………………………………………… 1 4、技术数据与性能…………………………………………………………… 3 5、结构概述…………………………………………………………………… 6 6、安装使用及维护…………………………………………………………… 9 7、备品备件…………………………………………………………......…… 10 8、接线图和外形尺寸图……………………………………………………... 10 9、常见故障及排除…………………………………………………………... 26 10、订货须知 ………………………………………………………………... 31 11、公司承诺 ………………………………………………………………... 31
5 结构概述 本系列断路器是一种可维护型的框架式空气断路器，其外形分为三个结构等级 (参见表2) 。 断路器结构分解见图2。
DW17 DW17 DW17 DW17 DW17 DW17 DW17 备注
630
800 1000 1250 1600 2000 2500
√

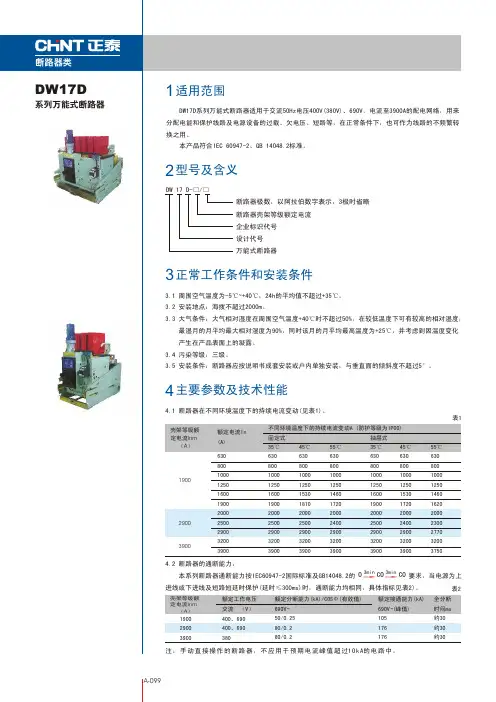

正泰DW17D系列万能式断路器说明书
正泰，智慧能源解决方案提供商1 适用范围DW17D 系列万能式断路器DW17D系列万能式断路器适用于交流电压400V(380V)、690V(660V)、50Hz、额定工作电流至3900A的配电网络，用来分配电能和保护线路及电源设备免受过载、欠电压、短路等危害，在正常条件下，也可作为线路的不频繁转换之用。
符合标准：GB /T 14048.2、IEC 60947-2。
4.1 断路器在不同环境温度下的持续电流变动(见表1)。
DW 17 D-□/□断路器极数，以阿拉伯数字表示，3极时省略 断路器壳架等级额定电流 企业标识代号 设计代号 万能式断路器2 型号及含义3 正常工作条件和安装条件4 主要参数及技术性能4.2 断路器的通断能力：本系列断路器通断能力按GB14048.2要求，当电源为上进线或下进线及短路短延时保护(延时≤300ms)时，通断能力均相同，具体指标(见表2)。
注：手动直接操作的断路器，不应用于预期电流峰值超过10kA的电路中。
短路短延时时间大于300ms时，其通断能力数据协商确定。
3.1 周围空气温度为-5℃~+40℃，24h的平均值不超过+35℃。
3.2 安装地点：海拨不超过2000m。
3.3 大气条件：大气相对湿度在周围空气温度+40℃时不超过50%，在较低温度下可有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化产生在产品表面上的凝露。
3.4 污染等级：三级。
3.5 安装条件：断路器应按说明书成套安装或户内单独安装，与垂直面的倾斜度不超过5°。
表14.4 分励脱扣器、欠电压脱扣器、闭锁电磁铁、释能电磁铁与操作电动机的性能(见表4)。
注：三相断路器在二相负载时序号2动作电流允许提高10%，单相负载允许提高20%。
4.5 过电流脱扣器的保护特性。
4.5.1 过载脱扣器的长延时动作特性(见表5)。
4.5.2 短路脱扣器的动作电流的误差为整定值的±20%。
RDW17说明书
分
类
1
A.C.
电压至380V
任选 一种
主 电 路
A.C.
接操作
正面快递操作
操 作 方 式
电
电动机操作
电动机预储能带释能操作
瞬时动作
-2-
3
动 欠脱 电扣 压器
延时动作
电 压 脱 扣 器
分 励 脱 扣 器
闭 锁 电 磁 铁
三种脱扣器 只能选其中 二种或选用 双分励脱扣 器
型 项 目 200 - 300 -400 350 - 500 -630 500 - 650 -800 过 电 流 脱 扣 器 过载长延 时脱扣器 整定电流 调节范围 A 500 - 750 -1000 750 - 1000 -1250 900 - 1200 -1600 900 - 1400 -1900 1000 - 1500 -2000 1500 - 2000 -2500 1900 - 2400 -2900 短路短延 时脱扣器 整定电流 调节范围 kA 3-4-5 5 - 6.5 - 8 8 - 10 - 12 8 - 12 - 16 10 - 15 - 20 √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ 任 选 一 种 号 √ √ √ √ √ √ √ √ √ √ √ √ √ √ 任 选 一 种 √ RDW17 630 800 1000 1250 1600 1605 2000 2500 2505 3200 3205 4000 4005 备注
RDW17 - 2000~2505 380V RDW17 - 3200~3205 380V RDW17 - 4000~4005 380V
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A
4.8 辅助开关
辅助开关的接通与分断能力(见表8)，其机械寿命为20000次，电寿命为10000次。
6A 6A
5020
5-105-10
60-200120
注：表中Ie=Pe/Ue。
DW17D-19003900固定电动快速默认配置时用户能使用2常开2常闭，订做可达到用户能使用5常开5常闭。
~DW17D-19003900固定电动预储能默认配置时用户能使用2常开3常闭，订做可达到用户能使用5常开4常闭。
~DW17D-1900电动抽屉式默认配置时用户能使用3常开2常闭，订做可达到用户能使用还是3常开2常闭。
DW17D-2900及以上电动抽屉式默认配置时用户能使用3常开3常闭，订做可达到用户能使用还是4常开4常闭。
DW17D-1900电动预储能抽屉式默认配置时用户能使用2常开1常闭，订做可达到用户能使用还是2常开1常闭。
DW17D-2900及以上电动预储能抽屉式默认配置时用户能使用2常开3常闭，订做可达到用户能使用最高达3常开3常闭。
300VA 60W
220-380V 110-220V
1.11.1
1.1×101.1×1
0.7300
交流直流
表8
其它
55.1 种类和规格
任选一种只能选其中二种或选用√
√√√√√
电压脱扣器
安装与接线
延时动作(1.5±0.5)s 脱扣器分励脱扣器垂直联结水平联结垂直联结固定式抽屉式
3
5
√√√√√√
√√√√√√
√√√√√√
√√√
√√√√√√√√√
√√√√
√√√√√√√√√
√√√√√
√√√√√√√
√√√√√√√
√√√√√表9
√√√
5.2 安装使用和维护
5.2.1 安装前先以1000V兆欧表检查断路器绝缘电阻，在周围介质温度20℃±5℃和相对湿度为50%70%时应不小于10MΩ，否则应进行处理，待绝缘~ 电阻达到要求后方可使用。
5.2.2 安装前应检查断路器的规格是否符合要求。
5.2.3 检查断路器在闭合和断开过程中，其可动部分与灭弧室的零件应无卡住和碰擦现象。
并且指示标牌能正确的指示断路器工作状态。
(灭弧罩 安装后应与安装底座无间隙)
5.2.4 固定式断路器安装时，其底座应居于垂直于水平的位置，用安装螺钉固定。
同时必须可靠接地，接地螺钉处有 符号标记。
5.2.5 安装时应考虑断路器的安全间距，尤其是固定式断路器的飞弧距离必须保证。
5.2.6 断路器安装面必须平整。
5.2.7 检查分励脱扣器，欠电压脱扣器动作是否正常，随后在欠电压脱扣器吸合条件下，手动操作或电动操作应可靠地使断路器闭合，当用分励脱 扣器或欠电压脱扣器或手动脱扣时，应使断路器可靠断开，进行五次操作检验。
5.2.8 使用中发现铁芯有异常噪声时，应将工作极面的防锈油抹净。
5.2.9 断路器应定期进行维护
a.清理尘埃，以保持断路器的绝缘良好。
b.对各个转动或滑动部分加注润滑油。
A 外形及安装尺寸
6
6.1 三极固定式断路器外形及安装尺寸(断路器的安全间距见表7) (门孔尺寸见抽屉式图)。
6.1.1 DW17D-1900固定式(见图1、图2、图3)。
(mm) a
30
40
50
50
60(垂直接线时为50)
b
5
8
10
15
20
c
61
71
81
81
81
d
15
20
14
14
14
g
5
8
10
15
20
h
50
60
70
70
70
k
480
500
520
520
520 630
800、1000
1250
1600
1900
额定电流(A)
c.检查各种脱扣器的整定值和动作值以及操作过程。
d.检查触头系统：
抹净触头上的烟痕，发现触头接触面上有小的金属粒时，应将其清除。
如果触头银合金的厚度小到1mm时必须更换触头。
5.2.10 断路器经受短路电流后，除必须检查触头系统外，需清理灭弧罩内壁烟痕；如果灭弧栅片烧损严重，则应更换灭弧罩。
5.2.11 联接断路器主回路接线端的母线，离接线端200250mm处应用绝缘件固定，以免电动力造成损害。
~
A
A
A。
