基础环的防腐与塔架的防腐方案一致，因此不存在后期使用过程 中基础环的腐蚀问题。 适用条件： 适用于所有陆上场地。
底法兰处混凝土损坏
2.1基础分类（第一种分法）
2.1.2 锚栓式基础
技术特点：风机塔架与基础之间通过锚栓连接；通过对锚栓施加预应力， 从而实现 塔架在基础上的固结；由于锚栓的下端固结于基础的底部，因 此整个基础刚度一致， 不存在突变，受力合理。
3地基土的处理
3.2.4振动充法： 振冲法又称振动水冲法，是以起重机吊起振冲器，启动潜水电机带动偏心块，使
2.2基础分类（第二种分法）
2.2.4岩石锚杆基础
技术特点：直接通过岩石锚杆，将塔架固定在岩石地基上的基础型式。
岩石锚杆基础
岩石锚杆基础
缺点： 岩石锚杆防腐能力不足，基础存在安全隐患；由于直接将锚杆固定在基岩上， 因此对地勘的要求较高。 优点： 充分运用基岩的承载力，可以明显减少基础的混凝土和钢筋的工程量，有效节省成本。 适用条件： 岩石地基
3地基土的处理
3.1处理方法的分类
柱锤冲扩桩法
灰土挤密桩法和土挤密桩法
换填垫层法
预压法
强夯法和强夯置换法
地基土的 处理方法
振冲法 砂石桩法 水泥粉煤灰碎石桩法
夯实水泥土桩法
水泥土搅拌法
高压喷射注浆法
石灰桩法
单液硅化法和咸液法
法各 有种 不方 同法 的的 适选 应取 对与 象地 。质
条 件 关 系 非 常 密 切 ， 不 同 的 方

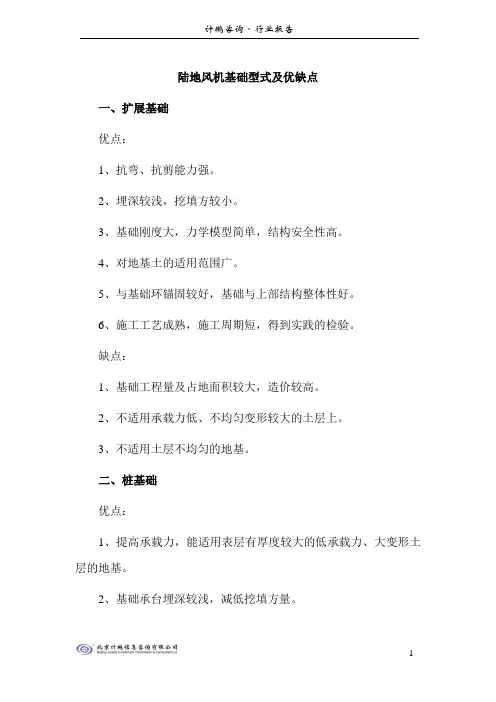

1.基础分类：
风机基础
基础环式 锚栓式
第一种分法
扩大板基 础
梁板式基 础
PH基础
岩石锚杆 基础
第二种分法
2.1基础分类（第一种分法）
2.1.1 基础环式基础
技术特点：风机塔架与基础之间通过基础环进行连接的基础。
基础环 缺点： 基础环与混凝土基础连接部位存在刚度突变，因此基础环 附近 混凝土容易疲劳破坏。设计时需要特别注意。 优点：
2.2基础分类（第二种分法）
2.2.2梁板式基础
技术特点：梁板式独立基础，为在扩大板式基础方案下的改 进，形状参数基本相同， 其改进点有：用地基梁代替变截面 圆台，梁板式基础中间圆台与塔筒下法兰对接。基环梁板式基础锚栓梁板式基础
缺点： 基础土方工程量大，并且现场施工不方便，模板安装困难，钢筋间距太小，混凝土不易振捣密实。 优点： 与扩大板式基础相比，能够节省混凝土用量。 适用条件： 适用于所有陆上所有场地
3地基土的处理
3.2.3预压法： 为提高软弱地基的承载力和减少构造物建成后的沉降量，预先在拟建构造物
的地基上施加一定静荷载，使地基土压密后再将荷载卸除的压实方法。 对软土地基预先加压，使大部分沉降在预压过程中完成，相应地提高了地基 强度。预压法适用于淤泥质粘土、淤泥与人工冲填土等软弱地基。预压的方 法有堆载预压和真空预压两种。
2.2.1 扩大版式基础
技术特点：传统扩大板式基础分为承台和底板两部分，实体结构。基础 高度和底部 直径比例<1：3，随着基础顶部荷载变大，底部直径增大，该 比例逐渐变小。
基础环扩大板式基础
锚栓扩大板式基础
缺点： 于大由功率风机基础需承受较大的弯矩，基础底面积往往较大，致使底面尺寸较大，混凝 土用量大，开挖回填 量增大。 优点： 支模容易，施工速度比梁板式快。 适用条件： 适用于所有陆上所有场地
适用范围： 强夯法适用于处理碎石土、砂土、低饱
和度的粉土与黏性土、湿陷性黄土、杂填土 和素填土等地基。对高饱和度的粉土与黏性 土等地基，当采用在夯坑内回填块石、碎石 或其他粗颗粒材料进行强夯置换时，应通过 现场试验确定其适用性。
3地基土的处理
3.2.2换填法：
所谓换土法是指将路基范围内的软土清除，用稳定性好的土、石回填并压实 或夯实。在公路施工中，一般采用的是开挖换填天然砂砾,即在一定范围内, 把影响路基稳定性的淤泥软土用挖掘机挖除,用天然砂砾进行换置,开挖换填 深度在2m以内,采用分层填筑、分层压实、分层检测压实度的方法施工。从而 改变地基的承载力特性，提高抗变形和稳定能力。在换填过程中，对于换填 的天然沙砾中石头的粒径、含量和级配也应充分考虑，最好做试验检测，避 免无法压实而引起沉降。
3地基土的处理
3.2.1强夯法： 碎石土、砂土、低饱和度的粉土与粘性土、湿陷性黄土、素填土等地基可采用
强夯法。为提高软弱地基的承载力，用重锤自一定高度下落夯击土层使地基迅 速固结的方法。称动力固结法，利用起吊设备，将10～25吨的重锤 提升至 10～25米高处使其自由下落，依靠强大的夯击能和冲击波作用夯实土层。强夯 法主要用于砂性土、非饱和粘性土与杂填土地基。对 非饱和的粘性土地基， 一般采用连续夯击或分遍间歇夯击的方法；并 根据工程需要通过现场试验以 确定夯实次数和有效夯实深度。现有经验表明：在100～200吨米夯实能量下， 一般可获得3～6米的有效夯实深度。
3地基土的处理
3.2常见地质的地基处理方法 1、湿陷性黄土可采用强夯法和灰土挤密桩法等
2、浅层软弱地基和不均匀地基可采用换填垫层法
3、淤泥质土、淤泥和冲填土等饱和粘土地基可采用预压法
4、碎石土、砂土、低饱和度的粉土与粘性土、湿陷性黄土、素填土等地基 可采用强夯法。 5、高饱和度的粉土与软塑-流塑的粘性土等地基上对变形要求不严的工程可 采用强夯置换法。
锚栓组合件
锚栓锈蚀
锚栓断裂
缺点：1.国内目前的锚栓防腐均存在问题，锚栓腐蚀后，承载力降低，从而存在安全隐患；2.锚栓如果在施工 中，被张拉断，断后更换成本巨大。 优点：锚栓的下端固结于基础底部，因此整个基础中不存在刚度突变，受力合理，不存在混凝土疲劳等问题。 适用条件： 适用于陆上所有场地。
2.2基础分类（第二种分法）
2.2基础分类（第二种分法）
2.2.3PH基础
技术特点：深基础，埋深一般在地下10米左右。主要由被动土压力承受风机载荷。
PH基础
锚栓断裂
锚栓锈蚀
缺点： 1.此基础的关键材料：预应力材料与波纹筒不易采购；需要一台小型吊车在现场配合施工；2.设计时没有考虑土 的塑性特性和时间效应，因此安全性存在问题；3.锚栓腐蚀问题没有解决，存在安全隐患；4.锚栓张拉断裂，更 换成本巨大。 优点： 造价低；没有繁琐的钢筋绑扎工程，施工速度快。 适用条件： 非湿陷性黄土地质。
