500型万用表详细电路图

合集下载

500型万用表

500型万用表

万用表测量技巧
测电阻:重要的是要选好量程,当指 针指示于1/3~2/3满量程时测量精度 最高,读数最准确。要注意的是,在 用R×10k电阻档测兆欧级的大阻值电 阻时,不可将手指捏在电阻两端,这 样人体电阻会使测量结果偏小。
万用表测量技巧 测稳压二极管:我们通常所用到的稳压管的稳
压值一般都大于1.5V,而指针表的R×1k以 下的电阻档是用表内的1.5V电池供电的,这 样,用R× 1k以下的电阻档测量稳压管就如 同测二极管一样,具有完全的单向导电性。但 指针表的R×10k档是用9V或15V电池供电 的,在用R×10k测稳压值小于 9V或15V的 稳压管时,反向阻值就不会是∞,而是有一定 阻值,但这个阻值还是要大大高于稳压管的正 向阻值的。如此,我们就可以初步估测出稳压 管的好坏。但是,好的稳压管还要有个准确的 稳压值,业余条件下怎么估测出这个稳压值呢? 不难,再去找一块指针表来就可以了。
5A,灵敏U平x值度值大为或于0+.电2242—压d9B.降时76,:V应,将0相万.当3用于V表交置流于1交0V流量电程压。5当0V被或测电
交流电2是流5分0贝:V挡刻5进度A行上测读灵量到敏,的但值度应加注1或4意d电,B。在压同50降样V,挡:在测2≤量5时01V,V挡N测值量应时,
电阻:应加28dB。
直流电流:
工程上通常规定在600 Ω电阻上消耗1 mW的功率为零电 平基准。由此可以推算出对应的基准电压值。由此可知,
0~50万ц用A表~上1分m贝A(d~B)1刻0度m的0AdB~对1应0交0流m刻度A的~05.70750V处。
mA,灵若敏已知在度电电或平平N刻电值度压,上则,降可N换值:算为≤出一电100压.~7U+5x2值V2。dB,实际对应的

万用表的使用方法图解

万用表的使用方法图解

万用表的使用方法图解万用表又叫多用表、三用表、复用表,是一种多功能、多量程的测量仪表,一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。

?1.万用表的结构(500型)万用表由表头、测量电路及转换开关等三个主要部分组成。

(1)表头:它是一只高灵敏度的磁电式直流电流表,万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值,这个值越小,表头的灵敏度愈高。

测电压时的阻越大,其性能就越好。

表头上有四条刻度线,它们的功能如下:第一条(从上到下)标有R或Ω,指示的是电阻值,转换开关在欧姆挡时,即读此条刻度线。

第二条标有∽和VA,指示的是交、直流电压和直流电流值,当转换开关在交、直流电压或直流电流挡,量程在除交流10V以外的其它位置时,即读此条刻度线。

第三条标有10V,指示的是10V的交流电压值,当转换开关在交、直流电压挡,量程在交流10V时,即读此条刻度线。

第四条标有dB,指示的是音频电平。

(2)测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路,它由电阻、半导体元件及电池组成?它能将各种不同的被测量(如电流、电压、电阻等)、不同的量程,经过一系列的处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。

(3)转换开关其作用是用来选择各种不同的测量线路,以满足不同种类和不同量程的测量要求。

转换开关一般有两个,分别标有不同的档位和量程。

你已回复,可阅读此处的隐藏容:2.符号含义(1)∽表示交直流(2)V-2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡,其灵敏度为4000Ω/V(3)A-V-Ω表示可测量电流、电压及电阻?(4)45-65-1000Hz 表示使用频率围为1000 Hz以下,标准工频围为45-6 5Hz(5)2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似(其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置)))3.万用表的使用(1)熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

500型万用表怎样读数500型万用表运用办法图解

500型万用表怎样读数500型万用表运用办法图解

500型万用表怎样读数?500型万用表运用办法图解MF500-B型万用电表运用时,将红表笔接+,黑表笔接*。

详细运用办法如下:1.丈量交直流电压把改换开关拨到交直流电压档,量程开关拨到直流电压档或沟通电压档。

直流电压有2.5V,10V,50V,250V,500V五个量程,沟通电压有10V,50V,250V,500V四个量程。

在丈量不知道电压时量程应选最很多程,然后逐步削减到适宜档位(使指针偏转刻度在1/3到2/3满刻度之间),防止烧坏万用表。

将表笔并联接于被测点,若为直流电压时,红表笔接+,黑表笔接-,若正负极性接反,会构成指针损坏。

读相应的刻度线。

在运用万用表时应分外留心万用表表头标尺的刻度线,其间自上而下榜首条是欧姆档刻度线,二条是电压、电流的共用刻度线,大有些万用表第三条是沟通电压10V专用刻度线。

2.丈量电阻把改换开关拨到欧姆档,倍率开关拨到恰当的方位,把被测电阻接在表笔间,表头上的读数乘上倍率,便是所测电阻的阻值,运用万用表丈量电阻时,要留心调零。

3.丈量电流把改换开关拨到电流档,量程开关拨到直流电流档或沟通电流档。

万用表的电压档和电流档的运用有很多类似的本地,运用万用表测电流时将表笔串联在被测电路中。

以MF500型指针式万用表为例,介绍万用表的运用办法:(1)表头万用表的表头是活络电流计。

表头上的表盘印有多种符号,刻度线和数值。

符号A一V一Omega;标明这只电表是能够丈量电流、电压和电阻的多用表。

表盘上印有多条刻度线,其间右端标有Omega;的是电阻刻度线,其右端为零,左端为infin;,刻度值散布是不均匀的。

符号-或DC标明直流,~或AC标明沟通,~标明沟通和直流共用的刻度线。

刻度线下的几行数字是与挑选开关的纷歧样档位相对应的刻度值。

表头上还设有机械零位调整旋钮,坐落表盘下部基地的方位,用以校对指针在左端指零位。

MF500型多用表有4条刻度线。

从上往下数,榜首条刻度线是丈量电阻时读取电阻值的欧母刻度线。

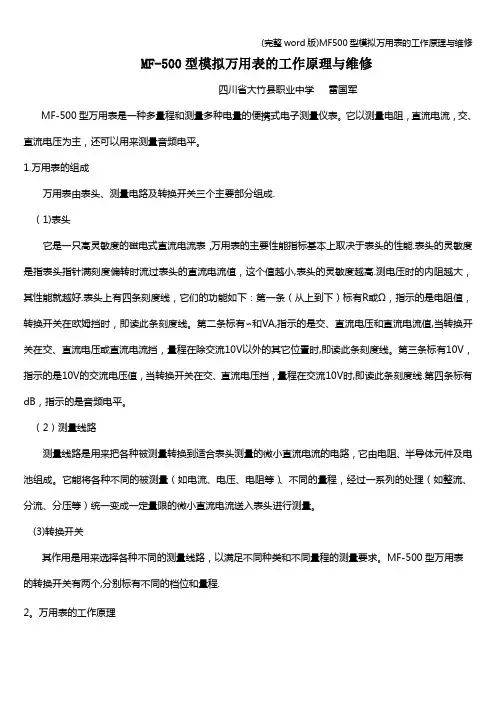

(完整word版)MF500型模拟万用表的工作原理与维修

(完整word版)MF500型模拟万用表的工作原理与维修

MF-500型模拟万用表的工作原理与维修四川省大竹县职业中学雷国军MF-500型万用表是一种多量程和测量多种电量的便携式电子测量仪表。

它以测量电阻,直流电流,交、直流电压为主,还可以用来测量音频电平。

1.万用表的组成万用表由表头、测量电路及转换开关三个主要部分组成.(1)表头它是一只高灵敏度的磁电式直流电流表,万用表的主要性能指标基本上取决于表头的性能.表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值,这个值越小,表头的灵敏度越高.测电压时的内阻越大,其性能就越好.表头上有四条刻度线,它们的功能如下:第一条(从上到下)标有R或Ω,指示的是电阻值,转换开关在欧姆挡时,即读此条刻度线。

第二条标有∽和VA,指示的是交、直流电压和直流电流值,当转换开关在交、直流电压或直流电流挡,量程在除交流10V以外的其它位置时,即读此条刻度线。

第三条标有10V,指示的是10V的交流电压值,当转换开关在交、直流电压挡,量程在交流10V时,即读此条刻度线.第四条标有dB,指示的是音频电平。

(2)测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路,它由电阻、半导体元件及电池组成。

它能将各种不同的被测量(如电流、电压、电阻等)、不同的量程,经过一系列的处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。

(3)转换开关其作用是用来选择各种不同的测量线路,以满足不同种类和不同量程的测量要求。

MF-500型万用表的转换开关有两个,分别标有不同的档位和量程.2。

万用表的工作原理万用表是由电流表、电压表和欧姆表等各种测量电路通过转换装置组成的综合性仪表。

了解各测量电路的原理也就掌握了万用表的工作原理,各测量电路的原理基础就是欧姆定律和电阻串并联规律。

下面分别介绍各种测量电路的工作原理。

(1)直流电流的测量电路万用表的直流电流测量电路实际上是一个多量程的直流电流表。

由于表头的满偏电流很小,所以采用分流电阻来扩大量程,一般万用表采用闭路抽头式环形分流电路,如图1所示.图1 图2这种电路的分流回路始终是闭合的。

万用表的使用图解方法

万用表的使用图解方法

用表的使用图解方法万用表又叫多用表、三用表、复用表,是一种多功能、多量程的测量仪表,一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。

1.万用表的结构(500型)万用表由表头、测量电路及转换开关等三个主要部分组成。

(1)表头:它是一只高灵敏度的磁电式直流电流表,万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值,这个值越小,表头的灵敏度愈高。

测电压时的内阻越大,其性能就越好。

表头上有四条刻度线,它们的功能如下:第一条(从上到下)标有R或Ω,指示的是电阻值,转换开关在欧姆挡时,即读此条刻度线。

第二条标有∽和VA,指示的是交、直流电压和直流电流值,当转换开关在交、直流电压或直流电流挡,量程在除交流10V以外的其它位置时,即读此条刻度线。

第三条标有10V,指示的是10V的交流电压值,当转换开关在交、直流电压挡,量程在交流10V时,即读此条刻度线。

第四条标有dB,指示的是音频电平。

(2)测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路,它由电阻、半导体元件及电池组成它能将各种不同的被测量(如电流、电压、电阻等)、不同的量程,经过一系列的处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。

(3)转换开关其作用是用来选择各种不同的测量线路,以满足不同种类和不同量程的测量要求。

转换开关一般有两个,分别标有不同的档位和量程。

2.符号含义(1)∽ 表示交直流(2) V-2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡,其灵敏度为4000Ω/V(3)A-V-Ω表示可测量电流、电压及电阻(4)45-65-1000Hz 表示使用频率范围为1000 Hz以下,标准工频范围为45-65Hz(5)2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似(其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置)))3.万用表的使用(1)熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

指针式万用表电路图集20130831

指针式万用表电路图集20130831

指针式万用表电路图集 二〇一三年八月三十一日目录一、万用表部分 (1)1.MF6T型指针式万用表电路图 (1)2.MF7型指针式万用表电路图 (1)3.MF9型指针式万用表电路图 (2)4.MF10型指针式万用表电路图 (2)5.MF11型指针式万用表电路图 (3)6.MF12型指针式万用表电路图 (3)7.MF14型指针式万用表电路图 (4)8.MF15型指针式万用表电路图 (5)9.MF16型指针式万用表电路图 (6)10.MF18型指针式万用表电路图 (6)11.MF20型指针式万用表电路图 (7)12.MF24型指针式万用表电路图 (7)13.MF26型指针式万用表电路图 (8)14.MF27型指针式万用表电路图 (8)15.MF30型指针式万用表电路图(1型) (9)16.MF30-2型指针式万用表电路图 (10)17.MF35型指针式万用表电路图 (10)18.MF40型指针式万用表电路图 (11)20.MF47-9V型指针式万用表电路图 (12)21.MF47-15V型指针式万用表电路图 (15)22.MF50型指针式万用表电路图 (15)23.MF55型指针式万用表电路图 (16)24.MF63型指针式万用表电路图 (17)25.MF64型指针式万用表电路图 (18)26.MF66型指针式万用表电路图 (18)27.MF70型指针式万用表电路图 (19)28.MF79型指针式万用表电路图 (20)30.MF107型指针式万用表电路图 (21)31.大地100型指针式万用表电路 (22)32.震华105型指针式万用表电路 (22)33.大地106型指针式万用表电路 (23)34.震华108型指针式万用表电路 (23)35.MF110型指针式万用表电路 (24)36.U201型指针式万用表电路图 (24)37.MF386型指针式万用表电路图 (25)38.阿城444型指针式万用表电路图 (25)39.MF500型指针式万用表电路图 (26)40.MF500-B型指针式万用表电路图 (27)41.MF500-F型指针式万用表电路图 (27)42.震华501型指针式万用表电路图 (28)43.震华505型指针式万用表电路图 (29)44.简易晶体管直流电压表(1) (29)45.简易晶体管直流电压表(2) (30)46.简易晶体管直流毫伏表 (30)47.运放直流毫伏表 (32)48.简易晶体管交流电压表 (32)49.运放交流音频毫伏表 (33)50.简易晶体管万能用表 (33)51.采用差动放大器的万用表(1) (35)52.采用差动放大器的万用表(2) (35)53.DF-1B晶体管万用表 (36)二、DCDC部分 (37)1.DCDC升压器(1.5V升9V) (37)2.DCDC升压器(1.5V升15V) (37)3.DCDC升压器(1.5V升23V) (38)三、常用万用表头参数 (39)一、万用表部分1.MF6T型指针式万用表电路图2.MF7型指针式万用表电路图3.MF9型指针式万用表电路图4.MF10型指针式万用表电路图6.MF12型指针式万用表电路图10.MF18型指针式万用表电路图12.MF24型指针式万用表电路图13.MF26型指针式万用表电路图14.MF27型指针式万用表电路图15.MF30型指针式万用表电路图(1型)16.MF30-2型指针式万用表电路图17.MF35型指针式万用表电路图18.MF40型指针式万用表电路图19.MF41型指针式万用表电路图20.MF47-9V型指针式万用表电路图21.MF47-15V型指针式万用表电路图22.MF50型指针式万用表电路图23.MF55型指针式万用表电路图24.MF63型指针式万用表电路图26.MF66型指针式万用表电路图29.MF85型指针式万用表电路图30.MF107型指针式万用表电路图32.震华105型指针式万用表电路34.震华108型指针式万用表电路36.U201型指针式万用表电路图38.阿城444型指针式万用表电路图40.MF500-B型指针式万用表电路图41.MF500-F型指针式万用表电路图42.震华501型指针式万用表电路图43.震华505型指针式万用表电路图44.简易晶体管直流电压表(1)45.简易晶体管直流电压表(2)46.简易晶体管直流毫伏表这是前些年制作的,用的时候不是很多。

指针式万用表电路图集20130831.

指针式万用表电路图集20130831.

1 指针式万用表电路图集二〇一三年八月三十一日目录一、万用表部分 (1)1.MF6T型指针式万用表电路图 (1)2.MF7型指针式万用表电路图 (1)3.MF9型指针式万用表电路图 (2)4.MF10型指针式万用表电路图 (2)5.MF11型指针式万用表电路图 (3)6.MF12型指针式万用表电路图 (3)7.MF14型指针式万用表电路图 (4)8.MF15型指针式万用表电路图 (5)9.MF16型指针式万用表电路图 (6)10.MF18型指针式万用表电路图 (6)11.MF20型指针式万用表电路图 (7)12.MF24型指针式万用表电路图 (7)13.MF26型指针式万用表电路图 (8)14.MF27型指针式万用表电路图 (8)15.MF30型指针式万用表电路图(1型) (9)16.MF30-2型指针式万用表电路图 (10)17.MF35型指针式万用表电路图 (10)18.MF40型指针式万用表电路图 (11)20.MF47-9V型指针式万用表电路图 (12)21.MF47-15V型指针式万用表电路图 (15)22.MF50型指针式万用表电路图 (15)23.MF55型指针式万用表电路图 (16)24.MF63型指针式万用表电路图 (17)25.MF64型指针式万用表电路图 (18)26.MF66型指针式万用表电路图 (18)27.MF70型指针式万用表电路图 (19)28.MF79型指针式万用表电路图 (20)30.MF107型指针式万用表电路图 (21)31.大地100型指针式万用表电路 (22)32.震华105型指针式万用表电路 (22)33.大地106型指针式万用表电路 (23)34.震华108型指针式万用表电路 (23)35.MF110型指针式万用表电路 (24)36.U201型指针式万用表电路图 (24)37.MF386型指针式万用表电路图 (25)38.阿城444型指针式万用表电路图 (25)39.MF500型指针式万用表电路图.......................................................................................26 240.MF500-B型指针式万用表电路图 (27)41.MF500-F型指针式万用表电路图 (27)42.震华501型指针式万用表电路图 (28)43.震华505型指针式万用表电路图 (29)44.简易晶体管直流电压表(1) (29)45.简易晶体管直流电压表(2) (30)46.简易晶体管直流毫伏表 (30)47.运放直流毫伏表 (32)48.简易晶体管交流电压表 (32)49.运放交流音频毫伏表 (33)50.简易晶体管万能用表 (33)51.采用差动放大器的万用表(1) (35)52.采用差动放大器的万用表(2) (35)53.DF-1B晶体管万用表 (36)二、DCDC部分 (37)1.DCDC升压器(1.5V升9V) (37)2.DCDC升压器(1.5V升15V) (37)3.DCDC升压器(1.5V升23V) (38)三、常用万用表头参数.................................................................................................................39 3一、万用表部分1.MF6T型指针式万用表电路图2.MF7型指针式万用表电路图13.MF9型指针式万用表电路图4.MF10型指针式万用表电路图25.MF11型指针式万用表电路图6.MF12型指针式万用表电路图37.MF14型指针式万用表电路图48.MF15型指针式万用表电路图59.MF16型指针式万用表电路图10.MF18型指针式万用表电路图611.MF20型指针式万用表电路图12.MF24型指针式万用表电路图713.MF26型指针式万用表电路图14.MF27型指针式万用表电路图815.MF30型指针式万用表电路图(1型)916.MF30-2型指针式万用表电路图17.MF35型指针式万用表电路图1018.MF40型指针式万用表电路图1 119.MF41型指针式万用表电路图20.MF47-9V型指针式万用表电路图12131421.MF47-15V型指针式万用表电路图22.MF50型指针式万用表电路图1523.MF55型指针式万用表电路图1624.MF63型指针式万用表电路图1725.MF64型指针式万用表电路图26.MF66型指针式万用表电路图1827.MF70型指针式万用表电路图1928.MF79型指针式万用表电路图2029.MF85型指针式万用表电路图30.MF107型指针式万用表电路图2131.大地100型指针式万用表电路32.震华105型指针式万用表电路2233.大地106型指针式万用表电路34.震华108型指针式万用表电路2335.MF110型指针式万用表电路36.U201型指针式万用表电路图2437.MF386型指针式万用表电路图38.阿城444型指针式万用表电路图2539.MF500型指针式万用表电路图2640.MF500-B型指针式万用表电路图41.MF500-F型指针式万用表电路图2742.震华501型指针式万用表电路图2843.震华505型指针式万用表电路图44.简易晶体管直流电压表(1)2945.简易晶体管直流电压表(2)46.简易晶体管直流毫伏表这是前些年制作的,用的时候不是很多。

万用表

万用表

电阻的测量
测量电阻时,用转换开关选择好适当的电阻倍率。 测量前应先调整欧姆零点,将两表笔短接,看表针是否 指在欧姆零刻度上,若不指零,应转动欧姆调零旋钮, 使表针指在零点。如调不到零。说明表内的电池不足, 需更换电池。每次变换倍率挡后,应重新调零。 测量时用红、黑两表笔接在被测电阻两端进行测量, 为提高测量的准确度,选择量程时应使表针指在欧姆刻 度的中间位臵附近为宜,测量值由表盘欧姆刻度线上读 数。 被测电阻值=表盘欧姆读数×挡位倍率 测量接在电路中的电阻时,须断开电阻的一端或断 开与被测电阻相并联的所有电路,此外还必须断开电源, 对电解电容进行放电,不能带电测量电阻。
直流电流(DCA)测量
使用时,将功能转换开关臵于“DCA”挡的相应量程 上,将红表笔插入测量插孔“A”,黑表笔插入测量插孔 “COM”,两表笔应串联在被测回路中,红表笔接在电 流正极方向,黑表笔接在电流负极方向。当电流超过 200mA时,臵量程转换开关于“DCA”挡的“10A”量程 上,并将红表笔插入测量插孔“10A”中。因此时测量最 高电流可达10A,测量时间不得超过10 s,否则会因分流 电阻发热使读数变化。
晶体管测量
用“hFE”档
将测量转换开关臵于“hFE”位臵,将被测晶体管NPN 型或 PNP 型的基极、集电极和发射极分别插入相应的 “B”、 “C”和“E”插孔中,即得到“hFE”的值。测试条件VCE= 1.5V,IB=10A,“hFE”的值显示在0~300之间。 用电阻档 用电阻档(常用R×1K或R×100)可初步判定常用二、 三极管的管脚,质量好坏等(后续学习)
M830B型数字万用表的主要性能指标
测量功能 直流电压 直流电流 交流电压 直流电阻 二极管 三极管hFE 量程范围 0~±0.2V~±2V 0~±20V~±200V~±1 000V 0~±200A~±2mA~ ±20mA 0~±200mA~±10A 0~±200V~±750V 0~200 0~2k 0~20k 0~200k 0~2M 0~2.8V 0~1000 压降或内阻 ≥1M ≤0.2V ≥450k ≤2.8V ≤0.3V ≤2.8V IB=10A 误差极限 ±(0.5%+2) ±(0.8%+3) ±(1.0%+3) ±(2.0%+5) ±(1.5%+5) ±(1.0%+2)

(完整word版)500型万用表详细电路图

(完整word版)500型万用表详细电路图

500型万用表电路图说明看图可以理解万用表内部原理,知道万用表为什么能够测量高电压,什么情况下测量高电压会炸表。

看图可以修理万用表。

看图可以制做万用表。

1、直流2.5V。

左开关置2.5V,右开关置V档。

+孔一右开关一V档,35k7电阻一12k电阻一左开关-表头右侧,表头一660电阻一1400电位器一公用孔。

2、直流10V。

左开关置10V,右开关置V档。

+孔一右开关一V档,35k7电阻一12k电阻一150k电阻一左开关-表头右侧,表头一660电阻一1400电位器一公用孔。

3、直流50V。

左开关置50V,右开关置V档。

+孔一右开关一V档,35k7电阻一12k电阻一150k电阻一800k电阻一左开关-表头右侧,表头一660电阻一1400电位器一公用孔。

4、直流250V。

左开关置250V,右开关置V档。

+孔一右开关一V档,35k7电阻一12k电阻一150k电阻一800k电阻一3k+lM电阻一左开关-表头右侧,表头一660电阻一1400电位器一公用孔。

5、直流500V。

左开关置500V,右开关置V档。

+孔一右开关一V档,35k7电阻一12k电阻一150k电阻一800k电阻一3k+lM电阻一5k电阻一左开关-表头右侧,表头一660电阻—1400电位器一公用孔。

6、交流10丫。

左开关置交流10V,右开关置V档。

+孔一右开关一V档,35k7电阻,左开关第5刀一660电阻,分两路,其中一路(正半波)一右二极管一2k电阻一左开关第4刀一表头右端,表头一660电阻一1400电位器一公用孔;另一路(负半波)一左侧二极管一公用孔。

7、交流50V。

左开关置交流50V,右开关置V档。

+孔—右开关—V档,35k7电阻、12k、150k电阻,左开关第5刀一660电阻,分两路,其中一路(正半波)一右二极管一2k电阻一左开关第4刀一表头右端,表头一660电阻一1400电位器一公用孔;另一路(负半波)一左侧二极管一公用孔。

8、交流250V。

500型万用表

500型万用表

技术指标
0~50цA~1mA~10mA~100mA~500

0~2KΩ~20KΩ~200KΩ~2MΩ~20MΩ 音频电平:-10~+22dB
500型万用表电路图
万用表使用方法 -测直流


进行机械调零 选择合适的量程档位。 使用万用表电流挡测量电流时,应将万用表串联 在被测电路中,因为只有串连接才能使流过电流 表的电流与被测支路电流相同。测量时,应断开 被测支路,将万用表红、黑表笔串接在被断开的 两点之间。特别应注意电流表不能并联接在被测 电路中,这样做是很危险的,极易使万表烧毁。 注意被测电量极性
万用表使用方法-欧姆挡的使用


选择合适的倍率。在欧姆表测量电阻时, 应选适当的倍率,使指针指示在中值附近。 最好不使用刻度左边三分之一的部分,这 部分刻度密集,读数准确度很差。 使用前要调零。 不能带电测量。 被测电阻不能有并联支路。
万用表使用方法-欧姆挡的使用


测量晶体管、电解电容等有极性元件的等 效电阻时,必须注意两支笔的极性。 用万用表不同倍率的欧姆挡测量非线性元 件的等效电阻时,测出电阻值是不相同的。 这是由于各挡位的中值电阻和满度电流各 不相同所造成的,机械表中,一般倍率越 小,测出的阻值越小。
测量线路

测量线路是用来把各种被测量转换到适合表头测量 的微小直流电流的电路,它由电阻、半导体元件及 电池组成它能将各种不同的被测量(如电流、电压、 电阻等)、不同的量程,经过一系列的处理(如整 流、分流、分压等)统一变成一定量限的微小直流 电流送入表头进行测量。
转换开关 其作用是用来选择各种不同的测量线路,以满足不同种类和不同量程的测量要求。转换开关一般 有两个,分别标有不同的档位和量程。

万用表的使用

万用表的使用

第3章万用表的使用万用表是一种多功能、多量程的便携式电工电子仪表,是最常用的基本电工仪表之一。

一般的万用表可以测量直流电流、直流电压、交流电压和电阻等,有些万用表还可测量电容、电感、功率、晶体管直流放大系数h FE等。

万用表可分为指针式和数字式万用表两种。

通过本章学习,学生应掌握万用表的工作原理、使用方法以及使用万用表检测常用电子元器件的方法。

3.1指针式万用表3.1.1.MF500指针式万用表1.MF500型指针式万用表的结构指针式万用表的型式很多,但基本结构是类似的。

指针式万用表的结构主要由表头、测量电路及转换开关等三个主要部分组成。

MF500型指针式万用表的结构如图3.1所示。

(1)表头表头是一只高灵敏度的磁电式直流电流表,万用表的主要性能指标基本上取决于表头的Array性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值,这个值越小,表头的灵敏度愈高。

表头上设有机械零位调整旋钮(螺钉),用以校正指针在左端指零位。

表头上的表盘印有多种符号,刻度线/数值和四条刻度线,它们的功能分述如下:第一条(从上到下)标有R或Ω,指示的是电阻值,转换开关在欧姆挡时,即读此条刻度线。

第二条标有~和V A,指示的是交、直流电图3.1 MF500型指针式万用表压和直流电流值,当转换开关在交、直流电压或直流电流挡,量程在除交流10V以外的其它位置时,即读此条刻度线。

第三条标有10V,指示的是10V的交流电压值,当转换开关在交、直流电压挡,量程在交流10V时,即读此条刻度线。

第四条标有dB,指示的是音频电平。

(2)测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路,它由电阻、半导体元件及电池组成。

它能将各种不同的被测量(如电流、电压、电阻等)、不同的量程,经过一系列的处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进51行测量。

(3)转换开关转换开关的作用是用来选择各种不同的测量线路,以满足不同种类和不同量程的测量要求。

电工实验1基本电工仪表的原理与使用,万用表实验

电工实验1基本电工仪表的原理与使用,万用表实验

电工实验1 基本电工仪表的原理与使用,万用表实验A实验目的(一)熟悉电压表、电流表、欧姆表的基本原理,组装简易万用表。

(二)学习校验电工仪表的基本方法。

(三)了解基本电工仪表的使用常识及其对被测电路的影响。

A实验仪器设备(一)简易万用表组装实验板(二)直流稳压电源(三)0.5级标准直流电压表和直流电流表(四)500型万用表(五)滑线变阻器,标准电阻箱及电阻板A说明(一)图1.1为自装简易万用表原理图。

其中K1、K2是两个机械上联动的“单刀多投”旋转开关,搬动公共旋钮,动端(M、N)可同时换位,以改变测量功能及量程。

图1.2为简易万用表组装实验板的元件布置示意图。

其中K1、K2被表达成平动式,可理解为动端M、N两个箭头在上下两条组线上滑动,同步换位。

在实际万表原理图中也经常采用这种方法表示旋转开关。

(二)图1.1中,表头满偏电流I g=100µA,表头内阻R g=2.5kΩ。

(三)待装万用表测量功能及量程如下:电阻档:×1k量程[即表盘读数(Ω)×1000],标称中心阻值为15kΩ。

直流电压档:2V和10V量程。

图1.1图1.2(四)质量指标:电阻档中心阻值相对误差<10%。

直流电压、电流档各量程的准确等级不劣于2.5级。

A预习内容(一)仔细阅读附录中有关500型万用表和晶体管直流压电源的使用说明,及本实验后的附录。

(二)阅读各项实验内容,看懂有关原理,明确实验目的。

(三)根据图1.1电路,弄懂测量未知电阻R x的原理,写出能够说明测量原理的表达式。

(四)计算图1.1电路中各电阻的阻值(设电池电压变化范围为1.2~1.7伏),并说明R w的作用是什么?(五)设图1.1中电池电压为标称值1.5V时,为使表头指针正好指在中间,R w应等于多少?表盘中心的阻值刻度数为多少?(该值称为电阻档的标称中心阻值)。

(六)根据图1.1画出图1.2的联接图。

(七)设计实验五的原理图,并写出实验步骤。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

500型万用表电路图说明看图可以理解万用表内部原理,知道万用表为什么能够测量高电压,什么情况下测量高电压会炸表。

看图可以修理万用表。

看图可以制做万用表。

1、直流2.5V。

左开关置2.5V,右开关置V档。

+孔—右开关—V档,35 k7电阻—12k 电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。

2、直流10V。

左开关置10V,右开关置V档。

+孔—右开关—V档,35k7电阻—12k 电阻—150k电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。

3、直流50V。

左开关置50V,右开关置V档。

+孔—右开关—V档,35k7电阻—12k 电阻—150k电阻—800k电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。

4、直流250V。

左开关置250V,右开关置V档。

+孔—右开关—V档,35k7电阻—12k 电阻—150k电阻—800k电阻—3k+1M电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。

5、直流500V。

左开关置500V,右开关置V档。

+孔—右开关—V档,35k7电阻—12k 电阻—150k电阻—800k电阻—3k+1M电阻—5k电阻—左开关--表头右侧,表头—660电阻—1400电位器—公用孔。

6、交流10V。

左开关置交流10V,右开关置V档。

+孔—右开关—V档,35k7电阻,左开关第5刀—660电阻,分两路,其中一路(正半波)—右二极管—2k电阻—左开关第4刀—表头右端,表头—660电阻—1400电位器—公用孔;另一路(负半波)—左侧二极管—公用孔。

7、交流50V。

左开关置交流50V,右开关置V档。

+孔—右开关—V档,35k7电阻、12k、150k电阻,左开关第5刀—660电阻,分两路,其中一路(正半波)—右二极管—2k 电阻—左开关第4刀—表头右端,表头—660电阻—1400电位器—公用孔;另一路(负半波)—左侧二极管—公用孔。

8、交流250V。

左开关置交流250V,右开关置V档。

+孔—右开关—V档,35k7电阻、12k、150k、800k电阻,左开关第5刀—660电阻,分两路,其中一路(正半波)—右二极管—2k电阻—左开关第4刀—表头右端,表头—660电阻—1400电位器—公用孔;另一路(负半波)—左侧二极管—公用孔。

9、交流500V。

左开关置交流500V,右开关置V档。

+孔—右开关—V档,35k7电阻、12k、150k、800k、1M电阻,左开关第5刀—660电阻,分两路,其中一路(正半波)—右二极管—2k电阻—左开关第4刀—表头右端,表头—660电阻—1400电位器—公用孔;另一路(负半波)—左侧二极管—公用孔。

10、直流2500V。

左开关置直流电压任意档,右开关置V档。

2500V孔—两个5M电阻—12k电阻—表头右端—表头—660电阻—1400电位器—公用孔。

11、交流2500V。

左开关置交流电压任意档,右开关置V档。

2500V孔—两个5M电阻—左开关第6刀—660电阻,分两路,其中一路(正半波)—右二极管—2k电阻—左开关第4刀—表头右端,表头—660电阻—1400电位器—公用孔;另一路(负半波)—左侧二极管—公用孔。

12、直流50μA。

左开关置直流A档,右开关置50μA档。

+孔—右开关—50μA档,左开关第3刀,表头右侧,表头—660电阻—1400电位器—公用孔。

13、直流1mA。

左开关置直流A档,右开关置1m A档。

+孔—右开关—1m A档,一路左开关第2刀, 2K25、12K电阻,表头右侧,表头—660电阻—1400电位器—公用孔。

二路过67.5、67.5、6、1.35、0.15电阻到公用孔。

14、直流10mA。

左开关置直流A档,右开关置10m A档。

+孔—右开关—10m A档,一路67.5电阻,左开关第2刀, 2K25、12K电阻到表头右侧,表头—660电阻—1400电位器—公用孔。

二路过67.5、6、1.35、0.15电阻到公用孔。

15、直流100mA。

左开关置直流A档,右开关置100m A档。

+孔—右开关—100m A档,一路67.5、67.5电阻,到左开关第2刀,过2K25、12K电阻到表头右侧,表头—660电阻—1400电位器—公用孔。

二路过6、1.35、0.15电阻到公用孔。

16、直流500mA。

左开关置直流A档,右开关置500m A档。

+孔—右开关—500m A档,一路6、67.5、67.5电阻,左开关第2刀,过2K25、12K电阻到表头右侧,表头—660电阻—1400电位器—公用孔。

二路过1.35、0.15电阻到公用孔。

17、直流5A。

左开关置直流A档,右开关置电流任意档。

5A孔一路过1.35、6、67.5、67.5 电阻,到左开关第2刀,过2K25电阻、12K电阻到表头右侧,表头—660电阻—1400电位器—公用孔。

二路过0.15电阻到公用孔。

18、交流1mA。

左开关置交流A档,右开关置1mA档。

+孔—右开关—1mA档,一路过左开关第2刀,1.4k电位器。

又分两路,正半波经右二极管—左开关第3刀,表头右端,表头—660电阻—1400电位器—公用孔;负半波经左侧二极管、公用孔。

二路过67.5、67.5、6、1.35、0.15电阻到公用孔。

19、交流10mA。

左开关置交流A档,右开关置10mA档。

+孔—右开关—10mA档,一路过67.5电阻,左开关第2刀,1.4k电位器。

又分两路,正半波经右二极管、左开关第3刀,表头右端,表头—660电阻—1400电位器—公用孔;负半波经左侧二极管、公用孔。

二路过67.5、6、1.35、0.15电阻到公用孔。

20、交流100mA。

左开关置交流A档,右开关置100mA档。

+孔—右开关—100mA档,一路过67.5、67.5电阻左开关第2刀,1.4k电位器。

又分两路,正半波经右二极管、左开关
第3刀,表头右端,表头—660电阻—1400电位器—公用孔;负半波经左侧二极管、公用孔。

二路过6、1.35、0.15电阻到公用孔。

21、交流500mA。

左开关置交流A档,右开关置500mA档。

+孔—右开关—500mA档,一路过6、67.5、67.5电阻左开关第2刀,1.4k电位器。

又分两路正半波经右二极管、左开关第3刀,表头右端,表头—660电阻—1400电位器—公用孔;负半波经左侧二极管、公用孔。

二路过1.35、0.15电阻到公用孔。

22、交流5A。

左开关置交流A档,右开关置5A档。

5A孔一路过1.35、6、67.567.5电阻左开关第2刀,1.4k电位器。

又分两路,正半波经右二极管、左开关第3刀,表头右端,表头—660电阻—1400电位器—公用孔;负半波经左侧二极管、公用孔。

二路过0.15电阻到公用孔。

23、RX1。

左开关置Ω档,右开关置X1档。

+孔—右开关第2刀,1.5V电池,分两路:一路2.1k电位器;二路右开关第3刀,9.4Ω(又分一路直接回公用孔)、4.3k电阻。

合并到2.1k电位器,经2k电阻,左开关第3刀,表头右端,表头—660电阻—1400电位器—公用孔。

24、RX10。

左开关置Ω档,右开关置X10档。

+孔—右开关第2刀,1.5V电池,分两路:一路2.1k电位器,二路右开关第3刀,91、9.4Ω(又分一路直接回公用孔)、4.3k电阻。

合并经2k电阻,左开关第3刀,表头右端,表头—660电阻—1400电位器—公用孔。

25、RX100。

左开关置Ω档,右开关置X100档。

+孔—右开关第2刀,1.5V电池,分两路:一路2.1k电位器,二路右开关第3刀,97.3、91、9.4Ω(又分一路直接回公用孔)、4.3k电阻。

合并经2k电阻,左开关第3刀,表头右端,表头—660电阻—1400电位器—公用孔。

26、RX1K。

左开关置Ω档,右开关置X1K档。

+孔—右开关第2刀,1.5V电池,分两路:一路2.1k电位器,二路33k电阻(又分一路直接回公用孔)。

合并经2k电阻,左开关第3刀,表头右端,表头—660电阻—1400电位器—公用孔。

27、RX10K。

左开关置Ω档,右开关置X10K档。

+孔—右开关第1刀经过85.6k电阻、9V、1.5V电池,2.1k电位器,2k电阻,左开关第3刀,表头右端,表头—660电阻—1400电位器—公用孔。
