液压圆锥破与弹簧式圆锥破碎机的区别

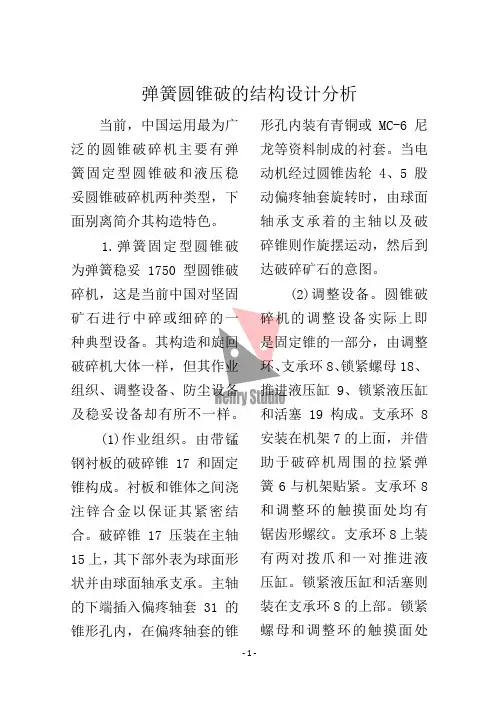

弹簧圆锥破的结构设计分析
弹簧圆锥破的结构设计分析当前，中国运用最为广泛的圆锥破碎机主要有弹簧固定型圆锥破和液压稳妥圆锥破碎机两种类型，下面别离简介其构造特色。
1.弹簧固定型圆锥破为弹簧稳妥1750型圆锥破碎机，这是当前中国对坚固矿石进行中碎或细碎的一种典型设备。
其构造和旋回破碎机大体一样，但其作业组织、调整设备、防尘设备及稳妥设备却有所不一样。
(1)作业组织。
由带锰钢衬板的破碎锥17和固定锥构成。
衬板和锥体之间浇注锌合金以保证其紧密结合。
破碎锥17压装在主轴15上，其下部外表为球面形状并由球面轴承支承。
主轴的下端插入偏疼轴套31的锥形孔内，在偏疼轴套的锥形孔内装有青铜或MC-6尼龙等资料制成的衬套。
当电动机经过圆锥齿轮4、5股动偏疼轴套旋转时，由球面轴承支承着的主轴以及破碎锥则作旋摆运动，然后到达破碎矿石的意图。
(2)调整设备。
圆锥破碎机的调整设备实际上即是固定锥的一部分，由调整环、支承环8、锁紧螺母18、推进液压缸9、锁紧液压缸和活塞19构成。
支承环8安装在机架7的上面，并借助于破碎机周围的拉紧弹簧6与机架贴紧。
支承环8和调整环的触摸面处均有锯齿形螺纹。
支承环8上装有两对拨爪和一对推进液压缸。
锁紧液压缸和活塞则装在支承环8的上部。
锁紧螺母和调整环的触摸面处也作成锯齿形螺纹。
当破碎机正常作业时，锁紧液压缸内充满了压力油，使锁紧螺母、支承环和调整环触摸面的锯齿形螺纹呈斜面紧密贴合，到达锁紧的意图。
当需调整排料口时，首先将锁紧液压缸卸载，使锯齿形螺纹放松，然后操作液压体系，发动推进液压缸，股动调整环作旋转运动，因为锯齿形螺纹的传动，使得固定锥上升或降低，然后到达调整排料口的意图。
(3)防尘设备。
圆锥破碎机的防尘设备，由水槽1、排水槽2、挡圈3、环形圈4和挡环5等组成。
水用水泵经进水管送入水槽1，再溢流到排水槽2，经排水管排出。
因为环形圈4的阻挠效果，使尘埃不能进入机器内部而落入水槽1中被循环水流带走，然后起到维护机器传动部件之意图。
玄武岩圆锥破碎机怎么选？
玄武岩是一种加工砂石料的常用物料，其硬度较硬，在生产加工过程中一般选用鄂破+圆锥破的破碎方式。
鄂破种类相对单一，但圆锥破种类多样，相对来说在选择时会有难度。
那么可用于玄武岩破碎的圆锥式破碎机都有哪些呢？具体要如何挑选呢？常见的圆锥破主要有：弹簧圆锥破、液压圆锥破。
液压圆锥破又分为：单杠圆锥破和多缸圆锥破。
先说弹簧圆锥破和液压圆锥破的区别。
弹簧圆锥破是早期的圆锥破，它采用的是弹簧装置进行清仓和保护，而液压圆锥破采用的是液压缸，相对更加智能和安全。
在玄武岩破碎过程中，选用哪种圆锥破比较好呢？市场上常用的是单杠圆锥破。
1.单杠圆锥破有多种腔型，满足多种生产要求
单杠圆锥破有中细碎多种腔型，可以满足颚式破碎机粗碎后的二段、三段和四段破碎需求。
2.全自动更智能
单杠圆锥破采用全自动控制系统，可连续监测破碎机内部的实际负荷，从而优化破碎机的利用率。
同时采用液压站、润滑站一体化设计，节省设备安装时间，生产操作也更加简便。
3.层压破碎、石料品质好
单杠圆锥破采用层压破碎原理，可使针片状含量降低到8%以下，生产出的骨料粒型更好、强度更高、更符合高品质骨料的要求。
多缸圆锥破和单杠圆锥破在性能上相同，区别在于细节工艺上以及价位上。
相对来说，多缸圆锥破价格微高，所以单杠圆锥破的使用更为普遍。
如果您想破碎玄武岩，单杠圆锥破在圆锥破领域里，可以作为一种优选。
弹簧圆锥破碎机与液压圆锥破碎机优缺点
弹簧圆锥破碎机与液压圆锥破碎机优缺点圆锥破碎机是一种最新研究的新型破碎设备，其破碎比能力比较强，破碎比较高，该机是在消化吸收了各国具有80年代国际先进水平的各类型圆锥破碎机的基础上研制成的。
在坚硬的矿石、矿渣、耐火材料方面进行细破超细破工作效果非常好。
圆锥破碎机在种类上面可以分为好几类：弹簧圆锥破碎机、液压圆锥破碎机以及复合圆锥破碎机，如果型号进行细分的话还可以分为普通的PY圆锥破碎机、弹簧圆锥破碎机、复合圆锥破碎机、标准液压圆锥破碎机、单缸液压圆锥破碎机以及多缸液压圆锥破碎机等诸多型号。
自上世纪初圆锥破碎机问世到80年代中期，机械弹簧圆锥破碎机一直独领风骚，液压圆锥破碎机由于其自身技术的局限性一直处于相对劣势地位。
随着机械弹簧圆锥破碎机的结构不断改进和完善，该类圆锥破碎机在全世界范围内得到广泛应用和认可。
但机械弹簧圆锥破碎机也存在着一些主要问题：1.弹簧的过铁保护行程太小；2.必须限制主轴与动锥总成自转速度，以免飞车烧坏铜套；3.破碎腔一旦堵料，清理困难；4.调节排矿口不方便；5.定锥拆卸耗时太长；6.水环密封常混进润滑油中，造成润滑油浪费。
圆锥破碎机随着计算机技术的飞速发展，液压圆锥破碎机开始走向前台。
液压圆锥破碎机是破碎冲程、破碎速度和破碎腔型的完美组合，采用特有的层压破碎原理，颗粒间的破碎使得成品粒型更漂亮，级配更合理；双保险控制的液压和润滑系统，确保了过载保护和良好润滑。
但是，作为液压圆锥破碎机主要部件的液压缸制造技术，由于我国目前还不能够生产出性能很稳定的液压缸，这也使得国内的液压圆锥破碎机普遍不如弹簧圆锥破碎机稳定。
破碎机结构因素主要是破碎腔结构参数，在工作性能参数去顶的前提下，破碎腔型对破碎产品粒型有决定性影响，腔型设计的优劣直接影响破碎产品粒型情况，平行区长度和闭边排料口尺寸是为检查物料是否粉碎到用户要求粒度二设计的，同时也是影响破碎机生产率的关键因素之一平行区越长和闭边排料口尺寸越小，粒型改善，但生产率下降，平衡区越短和闭边排料口尺寸越大，粒型变坏，但生产率提高，故在一定的工作性能参数前提下，存在一最佳平衡区长度，而闭边排料口尺寸由用户确定。
单缸液压圆锥破碎机好在哪里？
单缸液压圆锥破碎机作为一种新型的圆锥破碎石设备，是一种轻便、高效、大进料的圆锥破碎机，广泛应用于矿山碎石。
单缸液压圆锥破碎机工作原理：
电机通过电机轮、皮带、皮带轮带动小锥齿轮的转动，小锥齿轮带动大锥齿轮的转动，从而使偏心套转动。
此时，装在偏心套里面的主轴带动动锥体随着偏心套的转动作旋摆运动，使破碎壁时而靠近、时而远离轧臼壁，达到破碎物料的目的。
在不可破异物通过破碎腔或因某种原因机器超载时，液压保险系统实现保险，动锥下移，排矿口增大
从而使异物从破碎腔排出。
如异物卡在排矿口时可使用清腔系统，使排矿口继续增大，使异物排出碎腔。
在液压系统的作用下，动锥复位，机器恢复正常工作。
单缸液压圆锥破碎机作为矿石碎石设备有以下优势：
1、单缸液压圆锥破碎机粒级更均匀：单缸液压圆锥破碎机在设计中采用了特有的破碎腔形状以及层压破碎原理，产生颗粒间的破碎作用，从而使成品中立方体所占的比例明显增高，针片状石子减少，粒级更为均匀；
2、单缸液压圆锥破碎机生产能力大：高摆频大倾角陡坡锥设计，使得单缸液压圆锥破碎机的通过量比普通圆锥破大40%，另外，该机的进料口也比普通圆锥破碎机更大，所以会注定该机的时产能力要高出一般圆锥破设备；
3、单缸液压圆锥破碎机自动化程度高：对比老版弹簧圆锥破碎机，该新型单缸液压圆锥破碎机可实现不停机自动调节排料口大小，另外也可配备电脑控制系统实现远程操作；
4、单缸液压圆锥破碎机节能环保性良好：相同产能比较下，单缸液压圆锥破碎机单位时间电费能耗更低。

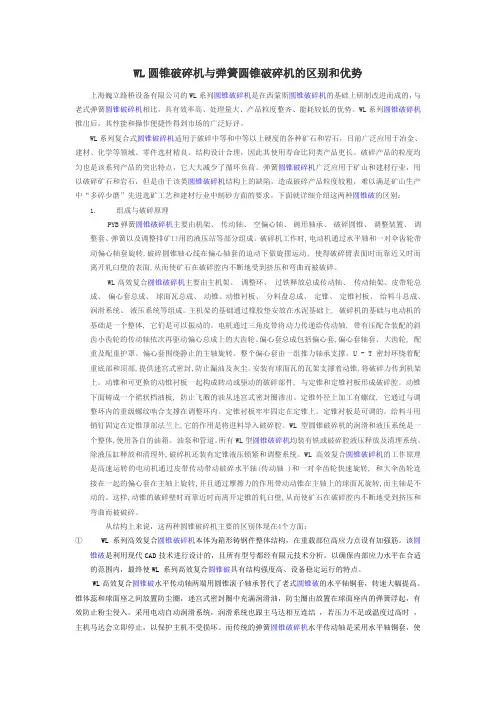

WL圆锥破碎机与弹簧圆锥破碎机的区别和优势
WL圆锥破碎机与弹簧圆锥破碎机的区别和优势上海巍立路桥设备有限公司的WL系列圆锥破碎机是在西蒙斯圆锥破碎机的基础上研制改进而成的，与老式弹簧圆锥破碎机相比，具有效率高、处理量大、产品粒度整齐、能耗较低的优势。
WL系列圆锥破碎机推出后，其性能和操作便捷性得到市场的广泛好评。
WL系列复合式圆锥破碎机适用于破碎中等和中等以上硬度的各种矿石和岩石，目前广泛应用于冶金、建材、化学等领域。
零件选材精良、结构设计合理，因此其使用寿命比同类产品更长。
破碎产品的粒度均匀也是该系列产品的突出特点，它大大减少了循环负荷。
弹簧圆锥破碎机广泛应用于矿山和建材行业，用以破碎矿石和岩石，但是由于该类圆锥破碎机结构上的缺陷，造成破碎产品粒度较粗，难以满足矿山生产中“多碎少磨”先进选矿工艺和建材行业中制砂方面的要求。
下面就详细介绍这两种圆锥破的区别：1.组成与破碎原理PYB弹簧圆锥破碎机主要由机架、传动轴、空偏心轴、碗形轴承、破碎圆锥、调整装置、调整套、弹簧以及调整排矿口用的液压站等部分组成。
破碎机工作时,电动机通过水平轴和一对伞齿轮带动偏心轴套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋摆运动, 使得破碎臂表面时而靠近又时而离开轧臼壁的表面,从而使矿石在破碎腔内不断地受到挤压和弯曲而被破碎。
WL高效复合圆锥破碎机主要由主机架、调整环、过铁释放总成传动轴、传动轴架、皮带轮总成、偏心套总成、球面瓦总成、动锥、动锥衬板、分料盘总成、定锥、定锥衬板、给料斗总成、润滑系统、液压系统等组成。
主机架的基础通过橡胶垫安放在水泥基础上, 破碎机的基础与电动机的基础是一个整体, 它们是可以振动的。
电机通过三角皮带将动力传递给传动轴, 带有压配合装配的斜齿小齿轮的传动轴依次再驱动偏心总成上的大齿轮。
偏心套总成包括偏心套,偏心套轴套、大齿轮, 配重及配重护罩。
偏心套围绕静止的主轴旋转。
整个偏心套由一组推力轴承支撑。
U - T密封环绕着配重底部和顶部,提供迷宫式密封,防止漏油及灰尘。
单缸液压圆锥破为什么火？国内外设备的差距在哪里？
圆锥破在矿山破碎设备中占有举足轻重的地位，类型多样，应用广泛，其中以弹簧式、单缸式和多缸式更为“流行”，单缸液压圆锥破又因比弹簧式操作简便，比多缸式价格低廉而广受欢迎。
与传统的弹簧圆锥破相比：1、单缸液压圆锥破由于采用液压调整和液压保护，省略了弹簧机型复杂的调整环、支承圈及弹簧部件，设备结构简化。
2、可以借更换偏心轴套的方法，改变偏心距大小，以适应不同物料的需求。
3、由于动锥主轴采用简支粱结构，使动锥主轴偏心角小，一般只相当于弹簧机的1/2，因此破碎锥相对较陡，破碎腔长，从而提高了碎矿的均匀性。
4、调整排矿口只需操作液压系统控制阀即可完成调整程序，如遇到过铁卡住时，只需通过操纵液压操作阀，控制动锥上下降即可排除，降低操作工人的劳动强度和技术难度。
5、采用密封筒结构防尘，较弹簧机水密封更可靠，后者除了增加供、排水问题外，还存在油水混合，造成润滑不良的故障。
国内外单缸圆锥破差距分析国内许多矿厂相继引进了国外先进的单缸液压圆锥破碎机，如日本栗本铁工所制造的顶部单缸液压圆锥破碎机，美国AC公司、Nordberg（诺德伯格）公司的底部单缸液压圆锥破碎机等。
但由于技术水平、材料质量等原因，设备的质量、使用性能、寿命等和国外破碎机仍有较大差距，而制约国产单缸液压圆锥破发展的主要有以下几个方面：1、材料方面单缸圆锥破依靠动锥单向挤压和弯曲研磨作用实现连续破碎，构件摩擦、磨损严重，所以破碎机的性能在很大程度上依赖于构件高效耐磨材料的应用，如高锰钢或特种合金的动锥、定锥衬板，巴氏合金或铸造铜合金的锥衬套，具有高冲击韧性的特种钢机架，球面轴承材料等等。
而国内在耐磨材料、热处理工艺等方面与国外都存在不小差距，故提高耐磨材料性能，延长易损件寿命是国内破碎机，乃至整个制造业发展的重要方向。
2、结构设计方面单缸圆锥破结构看似简单，却代表了整个行业设计、制造、工艺等综合水平。
破碎腔的优化设计是其结构设计的关键，研究衬板磨损能真实反映物料在破碎腔中与衬板的接触情况，进而找到它的磨损特征和规律，从而设计出最佳腔形。
圆锥破碎机种类及各项参数
圆锥破碎机种类及各项参数圆锥破碎机是一种常见的破碎设备，广泛应用于矿山、冶金、建筑、化工、水泥等行业。
它的主要工作原理是通过圆锥破碎腔的旋转摩擦作用，将物料重新破碎成合适的颗粒大小。
在市场上，有多种不同类型的圆锥破碎机可供选择，以下是几种常见的类型和各项参数。
1.普通圆锥破碎机：普通圆锥破碎机是最常见的破碎设备之一、它通常由固定圆锥和移动圆锥组成，物料通过圆锥间的空隙进入破碎腔，通过圆锥的旋转摩擦作用实现破碎。
普通圆锥破碎机的主要参数包括进料口尺寸、处理能力、排料口尺寸和功率等。
2.复合圆锥破碎机：复合圆锥破碎机是在普通圆锥破碎机基础上进行改进和升级的设备。
它采用了多层破碎腔设计，可以更有效地提高破碎效率和产量。
复合圆锥破碎机的主要参数包括进料口尺寸、处理能力、排料口尺寸和功率等。
3.液压圆锥破碎机：液压圆锥破碎机是一种采用液压技术驱动的破碎设备。
它相对于传统的机械式破碎机，具有更高的破碎效率和更低的能耗。
液压圆锥破碎机的主要参数包括进料口尺寸、处理能力、排料口尺寸、液压系统压力和功率等。
4.复摆圆锥破碎机：复摆圆锥破碎机是一种相对较新的设计，它通过复摆动作实现破碎，能够更充分地利用动能将物料破碎成所需粒度。
复摆圆锥破碎机的主要参数包括进料口尺寸、处理能力、排料口尺寸和功率等。
除了以上几种类型的圆锥破碎机外，还有一些特殊用途的圆锥破碎机，如多缸圆锥破碎机和涡轮破碎机等。
它们在工作原理和破碎效果上有所区别，但总体的参数和性能指标与普通圆锥破碎机类似。
每种圆锥破碎机的参数都可以根据实际应用需求进行调整和定制。
不同的物料特性、生产要求和场地条件都可能会影响到圆锥破碎机的选择和操作。
因此，在购买和使用圆锥破碎机时，应该充分了解各种类型的设备，并选择适合自己需求的型号和规格。
从结构到性能，一文告诉你弹簧、单缸和多缸3种主流圆锥破的区别！
从结构到性能，一文告诉你弹簧、单缸和多缸3种主流圆锥破的区别！作为市场上主要的二破产品——圆锥式破碎机，近年来因技术先进、操作方便、可靠安全逐渐受到用户的喜爱。
今天小编就带领大家更深入地认识一下3种市场主流的圆锥破类型：弹簧、单缸和多缸。
产品介绍从20世纪初圆锥式破碎机诞生，先后经历了西蒙斯圆锥破、底部单缸液压圆锥破、高能液压圆锥破、悬盘式圆锥破、重型短头圆锥破和超细碎圆锥破等各个历史发展阶段。
圆锥式破碎机广泛应用于矿山矿石破碎、冶金工业、化学工业、建筑工业、建筑垃圾回收、水泥工业及砂石制造行业等领域。
圆锥式破碎机设备性能好，使用成本低，设备单价高，从20万人民币到500万人民币不等。
圆锥式破碎机的质量和稳定性是当前中国矿山设备制造企业技术实力的体现，企业业绩成败很大程度也是取决于圆锥破销量。
改革开放前20年，因国内各领域技术、资金和政策的关系，弹簧式圆锥破因价格便宜而得到广泛的应用。
近10年，随着科技进步、经济发展和政策引导，效率、安全、环保成为了主流趋势，多缸和单缸液压圆锥破逐渐受到用户的欢迎。
产品分析目前国内市场上主流的圆锥破系列产品有：弹簧式（西蒙斯）圆锥破、多缸液压圆锥破和单缸液压圆锥破等。
▲弹簧圆锥破结构图弹簧圆锥破从结构上主要分为六大总成：定锥总成、动锥总成、传动总成、弹簧机构、碗型轴架部、机架总成。
其辅助部分，由电气系统、稀油润滑系统组成。
▲多缸液压圆锥破结构图多缸液压圆锥破有以下六大部分：（1）下机架部：机架主轴导向销；（2）偏心套部：偏心套平衡圈大锥齿轮；（3）传动部：传动轴小锥齿轮轴套；（4）支撑套部：支撑套锁紧缸锁紧螺母；（5）调整环部：调整环，轧臼壁；（6）动锥部：躯体破碎壁锤头球形瓦。
其辅助部分，由电气系统、稀油润滑系统组成。
▲单缸液压圆锥破结构图单缸液压圆锥破的结构主要分为六大部分：（1）上机架总成；（2）下机架总成；（3）动锥总成；（4）传动轴总成；（5）偏心套总成；（6）液压缸总成。
弹簧圆锥式破碎机和液压圆锥式破碎机特点对比
书山有路勤为径，学海无涯苦作舟
弹簧圆锥式破碎机和液压圆锥式破碎机特点对比
圆锥式破碎机中分弹簧圆锥式破碎机和液压圆锥式破碎机，虽然都是圆锥式破碎机，但是性能不同，特点不同，以下是简单介绍的这两种破碎机的特点：液压圆锥式破碎机的特点：
1、破碎比大、生产效率高
将更高的转速与冲程结合，使HP 破碎机的额定功率和通过能力大大提高，提高了破碎比和生产效率
2、易损件消耗少、运行成本低
结果合理，破碎原理及技术参数先进，运转可靠，运行成本低;破碎机的所有部件均有耐磨保护，将维修费用降低到最低限度，一般使用寿命可提高30%以上。
应用于大型石料厂中，解决了反击破的平均破碎比小、能耗大，锤头、反击板、衬板磨损较快的缺点。
3、层压破碎、成品粒形优异
通过采用粒间层压原理设计的特殊破碎腔及与之相匹配的转速，取代传统的单颗粒破碎原理，实现对物料的选择性破碎，显著提高了产品细料比例和立方体含量，极大程度上减少了针片状物料。
4、液压保护及液压清腔、自动化程度高、减少停机时间
液压调节排料口和过载保护使破碎机运转水平得到很大提高，使维修金属粉末烘干机更简单、操作更方便、停机时间更短;HP 系列圆锥式破碎机双向过铁释放液压缸能够让铁块通过破碎腔，该机在发生过铁及瞬时闷车的情况下，能液压起顶，自动排料，大大降低了原弹簧圆锥式破碎机需停机进行人工排料的烦恼，而许多其它厂家的破碎机却会因过铁卡死而停机。
5、稀有润滑、可靠先进、提高使用寿命浮选机厂家生产的系列河卵石制沙。
破碎工考试：高级破碎工考试资料(强化练习)
破碎工考试：高级破碎工考试资料（强化练习）1、问答题三段开路破碎流程的优缺点有哪些？正确答案：优点：⑴设备配置简单；⑵对处理含泥含水较多矿石时，不易堵塞筛网、破碎腔；⑶不需闭路筛分和返回产物运输作业等。
缺点：⑴（江南博哥）排矿粒度较粗；⑵排矿粒度不匀，不能使产品粒度稳定合格。
2、填空题金属回收率有（）和实际二种。
正确答案：理论3、单选旋回破碎机的主轴通常用（）钢制造。
A．30#～40#B．45#～50#C．50#～55#正确答案：B4、单选开车的唯一凭证是（）。
A．工作牌B．电源牌C．指令正确答案：A5、多选1号带的破碎产品都来自那些设备（）A、PE400×600破碎机B、PE150×750破碎机C、振动筛D、圆锥破碎机正确答案：A, D6、判断题设备运转中，不准用手扶或身体接触转动的部分，也不准跨越皮带运输机。
正确答案：对7、单选在分级过程中矿粒是按它们的介质不同的（）分离的。
A．尺寸B．沉降速度C．游动速度正确答案：B8、单选中细碎机其给矿口宽度与最大给矿粒度的关系是（）。
A．B1.25dmaxB．B=1.20-1.25dmaxC．B≤0.85dmax正确答案：B9、单选大破碎机故障停车时，以下设备必须立即停车（）A、大破碎机B、圆锥破碎机C、小破碎机D、电振给矿机正确答案：D10、判断题冲击式破碎机的工作是破碎物料受到快速旋转运动部件的冲击而使物料破碎。
正确答案：对11、问答题有一条铜导线长300m，横截面积是12.75mm2，求这条导线的电阻（铜的电阻率ρ=0.017Ωmm2/m）。
正确答案：R=ρL/S=0.017×300/12.75=0.4Ω答：这条导线的电阻是0.4Ω。
12、问答题筛上物料运动过快的原因及处理方法是什么？正确答案：原因是：（1）筛子安装倾角太大；（2）激振器的旋转方向不对。
处理方法：（1）减少筛子的倾角；（2）改变激振器的旋转方向。
13、单选圆锥破碎机运转时向下抬起的同时产生强烈的敲击声，然后又正常工作，原因是（）。
圆锥破的优势以及种类
-2-
产生很高的对物料单位面积上的压力，就便它适 于破碎硬矿石。由于其转速高相破碎腔下部没有 长度不问的平行区，保证物料在乎行区内至少被
- 13 -
的价值。以下简单介绍圆锥式破碎机性能特点： 圆锥式破碎机的研制成功标志着一种新型
机械发展的开端，其采用的轴杆系统也为各种圆 锥式破碎机传动系统找到最有效的结构原理。之 后，还产生了一些有效的结构型式和传动系统， 大大改善了原有的设计机构。
1924 年首次采用滚动轴承作为传动轴的袖 承。彼时，这种轴承不能承受领式破碎机的高冲
圆锥破的优势以及种类
弹簧式圆锥破碎机具有破碎比大、效率高、 功耗少、产品粒度均匀和适于破碎硬物料等特点， 所以当今世界各国仍广泛地采用，并对它进行了
http://www. /products/crushing-plant/index.html
改进，采用液压装置等，使它更加完善。 弹簧式圆锥破碎机具有比旋回破碎机高 2。
-8-
的物料；而反击破多破碎像石灰石、煤炭、白云 石等脆性物料；冲击破则属于细碎设备，要选用 破碎比大、颗粒形态好、受物料水分含量影响小 的设备。几种设备的合理配置，便可以收到很好 的效果。同时，破碎机耐磨件的选择也是非常重 要的，要选用性价比高、耐磨性强的耐磨件。
市场上，破碎设备和耐磨件生产商数以千家， 设备质量也参差不齐、鱼龙混杂，这也为客户选 择带来了很大难度。小编提醒您，要选择市场认 可度高、售后服务好、科研成果丰厚、产学研一
-3-
型(细碎用)三种形式。其巾，以标准型和短头型 应用最广。弹簧式圆锥破碎机的规格，用动锥大 头直径 D 表示。在复摆圆锥式破碎机的运转过程 中，易损部件如鄂板会受到物料不断的挤压、研 磨和冲击，逐渐被磨损，导致出料颗粒不断增大， 严重影响产品的质量。出现这种情况离不开物料 在破碎腔中的运动，为了减少损失，对物料在破 碎腔中的运动进行分析是很有必要的。
弹簧和液压圆锥破的区别,4方面对比让你一目了然!
圆锥破碎机是目前国内外应用广泛的破碎产品。
一、定锥组成及支撑方式的比较1）PY型圆锥破碎机的定锥由支撑套（包含锁紧螺母）和调整环（包含定锥衬板）通过锯齿形螺纹副连接而成，如下图。
首先支撑套坐在底座呈v字形的圆形支口上，然后用数组穿有螺栓的弹簧簇(一般每组由5条螺栓、弹簧组成)把支撑套紧紧地固定在底座上。
在支撑套的上端面有一薄形锁紧螺母，当镶嵌在支撑套内的数个锁紧油缸处于工作状态时，薄形锁紧螺母就被锁紧油缸向上抬起，从而使调整环和支撑套之间的螺纹副内产生足够的静摩擦力，使之紧密地结合为一体，确保设备破碎物料时调整环和支撑套之间不会发生相对转动。
2）HP型圆锥破碎机的定锥组成和支撑方式与PY型圆锥破碎机大致相似，也是由支撑套(包含锁紧螺母)和调整环(包含定锥衬板)通过锯齿形螺纹副联接而成。
所不同的是HP型圆锥破碎机用带氮气蓄能器的液压缸代替了弹簧簇，在调整环和支撑套的支口结合面处垫有可更换的带状环形薄铜板。
3）H型圆锥破碎机的定锥由上架体、定锥衬板和托环等组成。
首先上架体坐在底座的呈V字形的圆形支口上，然后用螺栓将其固定在底座上，定锥衬板则通过一个圆形的托环和螺拴固定在上架体上。
比较PY型和HP型两种圆锥破碎机的定锥结构组成和支撑固定方式基本相似，但由于HP型圆锥破碎机采用了液压缸方式，所以支撑套易于拆解，加之其支口间垫有可更换的薄铜板，所以支口可以得到较好的保护。
H型圆锥破碎机的定锥组成则相对简单，定锥的拆、装也方便快捷，但其缺点是连接螺栓和螺栓孔间隙很小，螺栓发生断裂时更换比较困难。
二、动锥支撑方式的比较1）PY型圆锥破碎机的动锥体(锥体下面有呈凸球面轴承)支撑在呈凹球面铜瓦上，俗称碗形瓦，碗形轴承架(即安装碗形瓦的架子)则安装在机器底座的中央，动锥主轴则插入位于底座中央的空偏心轴套内。
2）HP型圆锥破碎机的动锥，锥体下面也有凸球面轴承，支撑在安装于底座中央呈凹形球面的铜瓦上面。
在动锥体下部安装着铜套，通过该铜套将动锥再套在底座中央的偏心轴套上。
弹簧式圆锥机与液压式圆锥机的区别
弹簧式圆锥机与液压式圆锥机的区别圆锥式破碎机是目前国内技术和销量都较为领先的破碎机类别之一，其破碎比大，生产率高，适用于细碎和超细碎各类坚硬物料，广泛运用于石料生产线，碎石生产线和制砂生产线。
主要类型有液压式圆锥机和弹簧式圆锥机两种类型。
其区别主要如下:一、用途上的区别液压圆锥破广泛应用于冶金、化工、耐火材料、水电、城建、高速公路等行业中、细碎各种矿石、岩石，特别适用于钢渣处理厂各种冶金渣的综合回收加工利用作业。
弹簧式圆锥破碎机广泛应用在冶金工业、建材工业、筑路工业、化学工业与硅酸工业中，适用于破碎中等和中等以上硬度的各种矿石和岩石。
二、原理上的区别液压圆锥破工作原理：破碎过程是在定锥衬板和偏心运动的动锥衬板之间完成的。
电机通过三角皮带和皮带轮来驱动破碎机的水平轴，水平轴通过齿轮传动来驱动偏心套旋转。
偏心套带动主轴使动锥部成旋摆运动，从而在偏心摆动的动锥衬板和定锥衬板之间产生周期性的相对运动，使待破碎物料在破碎腔内不断地受到挤压和弯曲而被破碎。
待破碎物料由上部的给料口进入破碎机，破碎后的物料由破碎机下部的排料口排出。
弹簧式圆锥破工作原理：电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。
从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。
电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。
破碎锥时而靠近又时而离开固定锥，完成破碎和排料。
支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。
三、性能及特点的区别液压圆锥破的性能和特点：1、结构合理，破碎原理及技术参数先进，运行可靠。
运行成本低；具有大破碎力，生产效率高、产量高等特点。
2、液压系统方便可靠，能提供安全有效的过载保护。
3、多种破碎腔，适应大范围产品粒度要求。
gp单缸圆锥式破碎机和hp多缸液压圆锥碎石机哪种好？
如何选择一台适合自己砂石场的圆锥破？随着破碎技术的不断发展，圆锥式破碎机的类型越来越多，目前市场上有弹簧圆锥破、多缸液压圆锥破、单缸液压圆锥破、复合型圆锥破，每一种圆锥式破碎机都有各自的优点。
圆锥式破碎机的种类繁多给用户的选购带来很大的困扰，根据不同圆锥破的结构特点，我总结出各种圆锥破的优缺点供大家参考。
各种圆锥式破碎机都又粗、中、细不同的腔型供不同市场来选择。
每种圆锥破在正常工作时的破碎原理相同，都是由电机通过皮带轮或联轴器带动传动轴，传动轴再通过小齿轮带动圆锥部上的大齿轮，迫使圆锥体因偏心套的作用下绕一周固定点作旋摆运动。
从而使圆锥部上的的破碎壁时而靠近又时而离开固定在上机架上的扎臼壁表面，使矿石在破碎腔内不断受到冲击、挤压和弯曲作用而实现矿石的破碎，下面就不在详细介绍破碎原理，只详细介绍各种圆锥破的优缺点。
弹簧圆锥破弹簧圆锥式破碎机也叫西蒙斯圆锥，它结构简单，性能稳定，零配件方便维护。
弹簧圆锥破主要由上壳体部件、下壳体部件、内锥衬板、外锥衬板、锁紧弹簧、主轴传动部件等构成。
出料口大小的调整是通过调整上壳部件的罗纹连接，通过旋转上壳体部件可以调节其上下高度，也就间接的调整了外锥衬板和内锥衬板之间的间距。
注意：弹簧圆锥破出料口大小的调节必须在停机的状态下完成。
过铁保护功能：弹簧圆锥破的上壳部件和下壳体之间是通过弹簧和螺栓连接的。
螺栓被拧劲后弹簧受到压缩，这个压缩力使上壳部件和下壳体之间紧固起来。
当过硬物料或者铁块进入破碎腔后，上壳与下壳间产生很大的涨开力，这个力可以将弹簧进一步压缩，从而使得上壳与下壳撑开，也就使得内外锥衬板的间距变大，将硬物或者铁块排出。
所以弹簧的功能就是保护圆锥破过载。
多缸液压圆锥破多缸液压圆锥破是目前应用较为广泛的设备，采用固定式主轴设计，将主轴转速、冲程和破碎腔型相结合，提高了圆锥破的细碎能力，在破碎过程中因为能够形成层压破碎，使骨料的形状得到了很大改善。
使用全液压操控，设备从保险清腔到调整及锁紧，全部采用液压操作，工作更稳定可靠，操作方便。
不同分类圆锥破碎机设备型号的简介
不同分类圆锥破碎机设备型号的简介大型矿山多数采用三段一闭路的破碎工艺。
在粗、中、细三段破碎工艺中，关键设备选择的主流是圆锥破碎机设备。
因此，选择适用的圆锥破碎机设备是实现“多破少磨”的关键。
可供选择的圆锥破碎机设备品种繁多，究竟选择哪一种型式，在最适合的破碎工艺中应用，困扰着众多的矿山企业。
现对各种圆锥破碎机设备按照不同分类和型号做一下简介。
一、圆锥破碎机设备的分类1、按保持破碎力的方式分类：有弹簧型与液压型2种，液压型又分为多缸型与底部单缸型，也有顶部单缸型，但极少见。
2、按运动的支承结构分类：有滑动轴承型、滚动轴承型和混合型3种。
3、按躯体回转速度分类：有低速、中速和高速3种。
4、按主轴的结构分类：有主轴固定与主轴转动2种。
以上结构的差异，决定了圆锥破碎机设备的不同性能。
其他的结构不同，如排矿口的调整方式、润滑油的密封方式等，虽然也影响设备的使用，但是对性能的影响不及上述结构的差异大，故不一一区分。
二、典型的圆锥破碎机设备简介1、西蒙斯（弹簧）圆锥破碎机设备西蒙斯（弹簧）圆锥破碎机设备采用弹簧保持破碎力，滑动轴承（铜套）作转动支承，躯体随偏心轴低速转动。
西蒙斯（弹簧）圆锥破碎机设备是目前世界上使用最多的圆锥破碎机设备，由于历史悠久，容易获得运行的技术支持。
但其处理量低，破碎比小，过铁功能不可靠，又无清腔功能，正逐步被淘汰。
国内制造商在该类型破碎机上增加了液压清腔功能，称之为复合型。
2、采用滚动轴承的圆锥破碎机设备该类型破碎机主要技术特点是：高速（传动轴转速在750r/min 左右），排料细（相当于闭边排矿口规格的细料粒度百分比75%~80%），制造成本高，且缺少大规格的产品。
3、底部单缸圆锥破碎机设备其主要技术特点是：陡锥（55°~60°），通过能力大，破碎比大；中速（传动轴转速500r/min左右），破碎力较小，液压系统压力为3MPa左右，排料较粗（相当于闭边排矿口规格的细料粒度百分比40%~50%）。
圆锥破碎机的类型构造及工作原理
圆锥破碎机按照使用范围，分为粗碎、中碎和细碎3种。
粗碎圆锥破碎机又叫旋回破碎机。
中碎和细碎圆锥破碎机又称菌形圆锥破碎机。
（一）旋回破碎机按照排矿方式的不同，旋回破碎机又分为侧面排矿和中心排矿2种。
前者因易阻塞而不再生产，目前生产的均是中心排矿式旋回破碎机。
A 中心排矿式旋回破碎机这种破碎机的构造（见图3.3．I），主要是由工作机构、传动机构、调整装置、保险装置和润滑系统等部分组成。
图3-3-1 中心排矿式900/150旋回破碎机l-锥形压食；2-锥形鳜帽：3-lj!形键：4-衬套；5-锥形衬套；6-支承环：7—镁紧板；8一螺帽；9一横梁；io-Bl定圆锥；11. 33一衬扳；12-挡油环：13-I卜推圆盘；14-下机架；J5-大圆锥齿轮；16-护饭；17-小圆锥齿轮；18-三角皮带轮；19-弹性联轴节；20-传动轴；21-机架下盖；22—偏心轴套；23-衬套；24-巾心套筒；25-筋板；26-护板；27-压盖；28—30-密封套环；3J-生轴；32-可动圆锥3.3 圆锥破碎机旋回破碎机的工作机构是由可动圆锥32（即破碎锥）和固定圆锥10（即中部机架）构成。
矿石就是在可动锥和固定锥形成的空间（即破碎腔）里被破碎的。
固定锥的工作表面镶有锰钢衬板II，衬板与中部机架之间必须采用锌合金（或水泥）浇铸。
可动锥为一个正立的截头锥体，外表面装有锰钢衬板33，为使衬板与锥体紧密结合，两者之间必须浇铸锌合金，衬板上端需用螺帽8 压紧。
为了防止螺帽松动，还在螺帽上装有锁紧板7。
可动锥装在主轴31（竖轴）上面。
主轴·般采用45—50 号钢，大型破碎机可用合金钢（24CrMoV和35SiMn2MoV 等材料）制作。
主轴的上端部通过锥形螺帽2（开口螺母）、锥形压套I、衬套4和支承环6等装置(见图3-3'-2)悬挂在横梁9当中，主轴和可动锥的整个重量由横梁中的锥形轴承来支承。
衬套4'F端与锥形衬套5的图3-3．．2排矿几的调整装置l-锥形匪套；2-锥形螺帽；3-11l彤铤；4-衬套：5-锥形衬套：6一支承环内表面都是圆锥面，故能保证衬套沿支承环与锥形衬套滚动，满足了主轴运动的要求。
3.1.13.1圆锥破碎机的分类
• 悬挂式 • 托轴式
动锥支承方式
1、粗碎圆锥式破碎机（旋回式破碎机 ）
结构特 点
倒置 正置
各部件均用铸钢制造，动锥与不 动锥的工作面镶以锰钢衬板，以 保护圆锥不受磨损，衬板磨损后 可以更换，更换时，衬板与锥面 间灌入熔化的铅使它们之间紧密 粘合。
图3-2 示意图（1-动锥，2-定锥）
粗碎圆锥破碎机的规格是以进
结构特点：
，动定锥之间有 一段距离相等的平行带， 以保证卸出物料的粒度 均匀。
图3-4 中细碎圆锥破碎机（菌形圆锥式破碎机 ）
中细碎圆锥破碎机分类
➢ 按破碎腔形状分三种： 标准型、 短头型、 中间型。
➢ 按保险装置分两种： 弹簧圆锥破碎机、 液压圆锥破碎机
1）按破碎腔形状分：
图3-5 圆锥破碎机破碎腔的类 型
2）标准型圆锥破碎机的主要组成
图3-6 标准型圆锥破碎机
定锥部分的组成
撒料盘 接料漏斗 U型螺栓
定锥衬板 梯形螺纹 调节套 支撑套
图3-7 定锥部分的组成
弹簧螺杆 机架
U型螺栓与V型螺栓
弹簧螺杆
圆锥头 压 套
锌 合 金
动锥组成
分配盘
动 锥 衬 板
3.1 圆锥破碎机的分类
一、圆锥破碎机的应用领域和适应范围
圆锥式破碎机广泛用于矿山、冶金、建筑、筑路、 化学及硅酸盐行业，破碎中等以上硬度的各种矿石和 岩石。
图3-1 矿山开采
二、圆锥破碎机的类型
按用途分 按结构分
• 粗碎的圆锥式破碎机 （旋回式破碎机 ）
• 中细碎的圆锥式破碎机 （菌形圆锥式破碎机 ）
粗碎圆锥破碎机的缺点是：结构复杂，价格较高，检修比较困难， 修理费用较高，机身较高，使厂方、基础构筑物的费用增加。因此粗碎 圆锥破碎机宜在生产能力较大的工厂及采掘场中使用，通常用一台鄂式 破碎机能满足产量要求，则选用鄂式破碎机，除非在需要两台鄂式破碎 机时，才选用旋回破碎机。
圆锥破碎机有哪些型号？
圆锥破碎机有哪些型号？作为中碎和细碎作业的佼佼者，圆锥破碎机深受企业欢迎，市面上圆锥破碎机种类繁多，究竟哪个品牌比较好呢？型号都有哪些？我们一起来探讨一下。
圆锥破碎机品牌1、看实力了解企业生产机械设备的经验是否丰富，机械设备生产工艺和技术是否精湛，一般生产的机械设备通过ISO9001质量体系认证，实力是相当强的。
2、看质量重视机械设备质量的企业，采用成熟耐磨材质和较新的工艺制造设备，提高了机械设备整体的耐磨和抗压性能，延长使用寿命，保障设备的质量。
3、看价格圆锥破碎机价格也是选购的问题之一，一般直销型的机械设备生产厂家，有自己的生产和销售团队，运营成本低，价格当然也就定的很低。
4、看服务一可长期发展的机械设备生产厂家都拥有一支完善的售后团队，保证用户无论在任何时候、任何地方，都能够享受到公司带来的完善售前、售中及售后服务，保证值得放心！圆锥破碎机型号圆锥破碎机根据工作结构不同，可分为弹簧式、复合式、液压式，其中液压式又细分为全液压式、多缸液压式、单缸液压式3个分支机型，我们一起看一下。
1、液压式圆锥破碎机液压式圆锥破碎机系列设备分为单缸圆锥破碎机、多缸圆锥破碎机以及全液压圆锥破碎机，采用全自动控制系统，保证设备的正常运行。
生产能力：27-2181t/h，给料尺寸：35-326mm，出料粒度：3-64mm2、复合式圆锥破碎机复合式圆锥破碎机的弹簧保险系统为过载保护装置，采用液压清腔系统，可以减少因设备堵料而产生的清理时间，循环负荷少，使用寿命长。
生产能力：27-1814t/h，给料尺寸：35-314mm，出料粒度：3-64mm3、弹簧式圆锥破碎机弹簧式圆锥破碎机采用弹簧保险系统为过载保护装置，确保异物通过破碎腔而不会对机器产生危害，保证设备正常工作。
生产能力：12-700t/h，给料尺寸：35-215mm，出料粒度：5-50mm4、移动式圆锥破碎机据了解，许多机械设备生产厂家还推出了移动系列的圆锥破碎机，优化了传统固定式圆锥破碎机转场不便的弊端，移动系列的圆锥破碎机按照机动配置，分为轮胎式和履带式两种。
弹簧换成多缸便成了多缸液压圆锥破？你想的太简单了!
有人说多缸的圆锥破不好用，效果差，故障率还高，带着疑问最后得知，用的“多缸”圆锥破是将外部的弹簧换成了液压缸，在之后的生产中出现了一系列的问题。
当前国内市场确实出现了两种多缸圆锥破，从外部结构上看较为相似，但内部结构却相差很大：
一种是采用主轴固定在机架上，偏心套绕主轴旋转，直接带动动锥做旋摆运动的结构（多缸的主轴粗短，提供的承载力更高），这是真正意义上的多缸液压圆锥破；
另一种是采用主轴与动锥一体，由偏心套带动主轴和动锥一起做旋摆运动的结构，也有人称其为多缸液压圆锥破，实为弹簧圆锥破改变外部保险结构而来，是伪多缸液压圆锥破。
与弹簧相比，主轴固定式多缸液压圆锥破的破碎力大、破碎频率高、坡度缓，破碎产品成品率和粉矿含量高。
另外，结构的不同决定了两者在破碎矿石时，机架受力也是不同的。
弹簧机架承受的应力是拉应力，而多缸机架承受的是减弱后的压应力。
显而易见，多缸圆锥破在机架构造方面也具有优越性。
多缸液压圆锥破是一种高能高效的圆锥破碎机，由其外部保险结构采用多组液压缸组成而得名，其结构特殊，体积小，装机功率大，转速高，效率高，成品质量高，而伪多缸圆锥破的内部结构仍是弹簧圆锥破，尽管外部弹簧更换为液压缸和蓄能器，但其性能仍和弹簧圆锥破相同，体积大，效率低，成品粒型差。
朋友们在选购设备时一定要擦亮双眼，多对比，多鉴别，千万不要以多缸的价格买了台弹簧的，不仅损失大，后续生产还问题重重。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
来源：郑州龙鼎重型机械有限公司添加时间：2011-9-24 9:28:56 浏览量：32 标签：圆锥破碎机圆锥破破碎机
摘要：圆锥破碎机是最近研制的一种先进的大功率、大破碎比、高生产率的液压式破碎机。
适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等;常用于石料生产线,碎石生产线。
主要有液压圆锥破和弹簧式圆锥破碎机。
一、从圆锥破的用途来看
液压圆锥破广泛应用于冶金、化工、耐火材料、水电、城建、高速公路等行业中、细碎各种矿石、岩石，特别适用于钢渣处理厂各种冶金渣的综合回收加工利用作业。
弹簧式圆锥破碎机广泛应用在冶金工业、建材工业、筑路工业、化学工业与硅酸工业中，适用于破碎中等和中等以上硬度的各种矿石和岩石。
二、从圆锥破碎机的工作原理来讲
液压圆锥破工作原理：破碎过程是在定锥衬板和偏心运动的动锥衬板之间完成的。
电机通过三角皮带和皮带轮来驱动破碎机的水平轴，水平轴通过齿轮传动来驱动偏心套旋转。
偏心套带动主轴使动锥部成旋摆运动，从而在偏心摆动的动锥衬板和定锥衬板之间产生周期性的相对运动，使待破碎物料在破碎腔内不断地受到挤压和弯曲而被破碎。
待破碎物料由上部的给料口进入破碎机，破碎后的物料由破碎机下部的排料口排出。
弹簧式圆锥破碎机工作时，电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。
从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。
电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。
破碎锥时而靠近又时而离开固定锥，完成破碎和排料。
支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。
三、从圆锥破的性能及特点来分析
液压圆锥破有以下优势和特点
1、结构合理，破碎原理及技术参数先进，运行可靠。
运行成本低；具有大破碎力，生产效率高、产量高等特点。
2、液压系统方便可靠，能提供安全有效的过载保护。
3、多种破碎腔，适应大范围产品粒度要求。
4、采用液压调整、液压清腔设置，自动化程度大为提高。
液压圆锥破碎机的高性能破碎腔型与高破碎频率的圆满结合，使得高效液压圆锥破处理能力大大提高，又由于采用了层压破碎原理，故破碎产品多为立方结构，极大程度上减少了针片状物料。
高效液压圆锥破结构简单，便于操作，维护，排料口调整方便快捷，检修时省时省力，特别是衬板易于快速更换，减少了停机时间。
弹簧式圆锥破有性能特点：
在不可破异物通过破碎腔或因某种原因机器超载时，圆锥破碎机弹簧保险系统实现保险，圆锥破碎机排矿石增大。
异物从圆锥破碎机破碎腔排出，如异物卡在排矿口使用清腔系统，使排矿继续增大，使异物排出圆锥破碎机破碎腔。
圆锥破碎机在弹簧的作用下，排矿口自动复位，圆锥破碎机机器恢复正常工作。
圆锥破碎机系列破碎机分粗碎圆锥破碎机、中碎圆锥破碎机和细碎圆锥破碎机三种，可根据用户不同需求选购。
结构特点：
1.弹簧式圆锥破结构紧凑，生产效率高，采用碗形轴承具有较高的精度储备，并采用集中稀油润滑系统，当需要调整排料口大小时可启动液压站通过推动缸进行调整，当不能破碎物料
进入破碎腔时，弹簧安全装置能保护设备不受破坏。
2. 弹簧式圆锥破采用润滑脂密封方式，可避免因操作不当引起水油混合的现象，当密封件磨损，由于弹簧的作用，可自动补偿，仍然使密封件附合，继续起到密封功能，当密封件磨损约为1/4-1/3原厚度时，就必须调换密封件。
