管线综合排布原则---改精编版
管综排布原则
1、管道间距要求结合碰撞报告，优化管道碰撞，合理排布管道间距。
间距要求：外保温严格按照设计说明要求添加，以下所有管道间距为管道净距管道距墙最小50~100mm,管道之间最小间距控制在150I mn左右。
强弱电桥架间距宜控制在30Onlnl,强电与强电之间不能小于300mm。
电缆桥架与水管之间最小150Inmo电缆桥架与风管之间最小为150mm。
风管与水管之间最小为150mm o2.管综优化原则2.1电缆桥架翻弯处坡度应为30度或45度，强电桥架最大不超过45度，弱电桥架原则上不超过45度，特殊情况可翻60度。
2.2管道变径必须在三通的位置。
2.3支管管间距宜一致。
控制在50mmTooninl之间。
3.4电缆桥架上方不允许有同方向的水管。
2.5按照排布原则且电缆桥架在上，水管中间，风管在下进行排布，可以水平排布的以水平排布优先。
（参考）2.6电缆桥架距梁底高度为50-100mnio2.7需注意挡烟垂壁部分管道路由排布（挡烟垂壁地下室顶板下设置，应不低于500MMr⅛）2.8管线综合前应考虑立管定位，及设备基础定位。
（基础定位严禁工程师私自挪动）2.9排烟管道禁止向下进行翻弯。
避让原则：⑴有压管让无压管，水管让风管，小管线让大管线，施工简单的避让施工难度大的。
施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。
热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线排布基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。
管线综合布置原则精编版
管线综合布置的实施1.管线综合布置的实施：1.1原则1.1.1总体原则尽量利用梁内空间。
绝大部分管道在安装时均为贴梁底走管，梁与梁之间存在很大的空间，尤其是当梁高很大时。
在管道十字交叉时，这些梁内空间可以被很好的利用起来。
在满足弯曲半径条件下，空调风管和有压水管均可以通过翻转到梁内空间的方法，避免与其他管道冲突，保持路由通畅，满足层高要求。
1.1.2避让原则（1）有压管让无压管，小管线让大管线，施工简单的避让施工难度大的。
无压管道内介质仅受重力作用由高处往低处流，其主要特征是有坡度要求、管道杂质多、易堵塞，所以无压管道要保持直线，满足坡度，尽量避免过多转弯，以保证排水顺畅以及满足空间高度。
有压管道是在压力作用下克服沿程阻力沿一定方向流动。
一般来说，改变管道走向，交叉排布，绕道走管不会对其供水效果产生影响。
因此，当有压管道与无压管道相碰撞时，应首先考虑更改有压管道的路由。
（2）小管道避让大管道。
通常来说，大管道由于造价高、尺寸重量大等原因，一般不会做过多的翻转和移动。
应先确定大管道的位置，后布置小管道的位置。
在两者发生冲突时，应调整小管道，因为小管道造价低且所占空间小，易于更改路由和移动安装。
（3）冷水管道避让热水管道。
热水管道需要保温，造价较高，且保温后的管径较大。
另外，热水管道翻转过于频繁会导致集气。
因此在两者相遇时，一般调整冷水管道。
（4）附件少的管道避让附件多的管道。
安装多附件管道时要注意管道之间留出足够的空间（需考虑法兰、阀门等附件所占的位置），这样有利于施工操作以及今后的检修、更换管件。
（5）临时管道避让永久管道。
新建管道避让原有管道；低压管道避让高压管道；空气管道避让水管道。
1.1.3垂直面排列管道原则热介质管道在上，冷介质在下；无腐蚀介质管道在上，腐蚀介质管道在下；气体介质管道在上，液体介质管道在下；保温管道在上，不保温管道在下；高压管道在上，低压管道在下；金属管道在上，非金属管道在下；不经常检修管道在上，经常检修的管道在下。

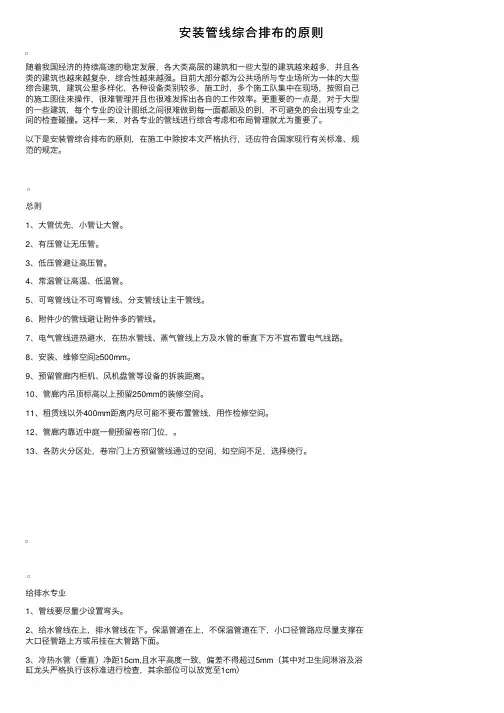

安装管线综合排布的原则
安装管线综合排布的原则随着我国经济的持续⾼速的稳定发展，各⼤类⾼层的建筑和⼀些⼤型的建筑越来越多，并且各类的建筑也越来越复杂，综合性越来越强。
⽬前⼤部分都为公共场所与专业场所为⼀体的⼤型综合建筑，建筑公⾥多样化，各种设备类别较多，施⼯时，多个施⼯队集中在现场，按照⾃⼰的施⼯图住来操作，很难管理并且也很难发挥出各⾃的⼯作效率。
更重要的⼀点是，对于⼤型的⼀些建筑，每个专业的设计图纸之间很难做到每⼀⾯都顾及的到，不可避免的会出现专业之间的检查碰撞。
这样⼀来，对各专业的管线进⾏综合考虑和布局管理就尤为重要了。
以下是安装管综合排布的原则，在施⼯中除按本⽂严格执⾏，还应符合国家现⾏有关标准、规范的规定。
总则1、⼤管优先，⼩管让⼤管。
2、有压管让⽆压管。
3、低压管避让⾼压管。
4、常温管让⾼温、低温管。
5、可弯管线让不可弯管线、分⽀管线让主⼲管线。
6、附件少的管线避让附件多的管线。
7、电⽓管线进热避⽔，在热⽔管线、蒸⽓管线上⽅及⽔管的垂直下⽅不宜布置电⽓线路。
8、安装、维修空间≥500mm。
9、预留管廊内柜机、风机盘管等设备的拆装距离。
10、管廊内吊顶标⾼以上预留250mm的装修空间。
11、租赁线以外400mm距离内尽可能不要布置管线，⽤作检修空间。
12、管廊内靠近中庭⼀侧预留卷帘门位，。
13、各防⽕分区处，卷帘门上⽅预留管线通过的空间，如空间不⾜，选择绕⾏。
给排⽔专业1、管线要尽量少设置弯头。
2、给⽔管线在上，排⽔管线在下。
保温管道在上，不保温管道在下，⼩⼝径管路应尽量⽀撑在⼤⼝径管路上⽅或吊挂在⼤管路下⾯。
3、冷热⽔管（垂直）净距15cm,且⽔平⾼度⼀致，偏差不得超过5mm（其中对卫⽣间淋浴及浴缸龙头严格执⾏该标准进⾏检查，其余部位可以放宽⾄1cm）4、除设计提升泵外，带坡度的⽆压⽔管绝对不能上翻。
5、给⽔引⼊管与排⽔排出管的⽔平净距不得⼩于1m，室内给⽔与排⽔管道平⾏敷设时，两管之间的最⼩净间距不得⼩于0.5m；交叉铺设时，垂直净距不得⼩于0.15m。
管线综合布置的一般原则
管线综合布置的一般原则管线综合布置的一般原则(1)采用城市统一的坐标和标高系统。
(2)地下管线一般自建筑向道路中心线由近到远敷设。
其一般的顺序为：电讯管、缆一电力电缆一热力管线一煤气管线一给水管线一雨水管线一污水管线(3)为了便利管线综合和管理工作，对各种管线在市政道路下的位置，大中城市一般均有基本定位，各城市可以统一规定各类管线在道路上的方位。
如规定电力电缆、煤气、污水管线布置在道路的东侧或南侧；电讯、热力、给水、雨水管线布置在道路的西侧和北侧。
在作小区管线综合时，规划设计单位宜遵循当地的上述规定，并结合小区实际，统一合理地解决各类管线的位置。
这是小区工程管线综合的关键。
(4)各类地下管线在处理竖向位置时，由地面向下的顺序一般为：电讯管、缆一热力电缆一电力管线一煤气管线一给水管线一雨水管线一污水管线其中，要点是电讯管缆应在其他管线之上，而污水管线则应在其他管线的最下方。
(5)所有管线均应力求短捷，少转变、少交叉，尽量和道路平行或垂直敷设；当管线必须转弯敷设时，其转弯半径应符合有关规定。
(6)当几条管线交叉布置发生矛盾时，一般应以压力流管道避让重力流管道；小管径管道让大管径管道；技术要求低的管线让技术要求高的管线；新建管线让已建的永久管线。
(7)所有管线提倡直埋，除明沟排(雨)水外，一般不做地下管沟如电缆沟、暖气沟等：地下管线的上部覆土深度应符合地下管线最小覆土深度表(见表2-3-21)的要求。
(8)各类管线之间及其与其他建筑、设施的最小水平、垂直间距应符合地下管线最小垂直挣距表(见表2-3-22)和地下管线交叉最小垂直净距表(见表2-3-23)的要求。
(9)为了方便旋工、检修和不影响交通，地下管线尽可能不要布置在交通频繁的机动车道下面，可优先考虑敷设在绿地或人行道下面，尤其是小口径给水管、煤气管、电力、电讯管缆。
其次，才考虑布置在非机动车道下面。
大管径的给水管、雨水管、污水管等较少检修的管道才可布置在机动车道下面。
工程管线综合布置原则
工程管线综合布置原则第一篇：工程管线综合布置原则工程管线综合布置原则(1)压力管让重力自流管；(2)管径小的管线让管径大的管线；(3)易弯曲的管线让不易弯曲的管线；(4)临时性的管线让永久性的管线；(5)工程量小的管线让工程量大的管线；(6)新建的管线让现有的管线；(7)检修次数少的和方便的管线，让检修次数多的和不方便的管线。
工程管线从道路红线向道路中心线方向平行布置的次序：电力电缆、电信电缆、燃气配气，给水排水、热力干线、燃气输气、给水输水、雨水排水、污水排水。
工程管线在庭院内建筑线向外方向平行布置的次序：电力、电信、污水、排水、燃气、给水、热力。
工程管线从地面向下布置的次序：电力、电信、热力、燃气、给水、雨水、污水。
道路红线超过30m宽的城市干道宜两侧布置给水配水管和燃气配气管线，超过50m的城市干道应在道路两侧布置排水管线.第二篇：2017年上半年西藏城市规划师考试城市规划实务：工程管线综合布置原则考试题2017年上半年西藏城市规划师考试城市规划实务：工程管线综合布置原则考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有1个事最符合题意）1、城市中专门用作储存物资釣用地类型是用地。
A：仓储B：工业 C：农业 D：居住 E：综合治理2、在城市架空电力线路与街道行道树之间最小垂直距离中，当线路电压为35~110 kV时，最小垂直距离为m。
A：1 B：1．5 C：3D：3．5 E：经济政策3、城市社会空间结构的本质特征是它作为一种的空间形式而存在。
A：基础性 B：综合性 C：区域性 D：多元性 E：经济政策4、下列选项中，不属于规划强制性内容的特点的是。
A：规划强制性内容具有法定的强制力，必须严格执行，任何个人和组织都不得违反B：下位规划不得擅自违背和变更上位规划确定的强制性内容C：强制性内容必须落实上级政府规划管理的约束性要求D：涉及规划强制性内容的调整，必须按照法定的程序进行 E：综合治理5、普通消防站和兼有辖区消防任务的特勤消防站，水上消防站至辖区水域边缘距离不大于。
管线综合排布的要求与数据
一、管线综合原则1总原则1.1 大管优先，小管让大管；1.2 有压管让无压管；1.3 低压管避让高压管；1.4 常温管让高温、低温管；1.5 可弯管线让不可弯管线、分支管线让主干管线；1.6 附件少的管线避让附件多的管线，安装、维修空间≥500mm;1.7 电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路；1.8 当各专业管道不存在大面积重叠时（如汽车库等）：水管和桥架布置在上层，风管布置在下层；如果同时有重力水管道，则风管布置在最上层，水管和桥架布置在下层;1.9 当各专业管道存在大面积重叠时(如走道、核心筒等)，由上到下各专业管线布置顺序为：不需要开设风口的通风管道、需要开设风口的通风管道、桥架、水管；1.10 综合管线间距最小值要求：2结构专业2.1结构平面上已经标注为后浇板的区域，若在此区域内留洞，则不另外表示；2.2结构平面中，一般对于尺寸小于300x300的洞口，不另外表示；2.3 对于人防区域顶板上留洞，无论洞口大小，均需要结构专业确认,并在结构图上表示;2.4 设备管道如果需要穿梁，则开洞尺寸必须小于1/3梁高度，而且小于250。
开洞位置位于梁高度的中心处。
在平面的位置，位于梁跨中的1/3处。
穿梁定位需要经过结构专业确认，并同时在结构图上表示；2.5 在剪力墙上穿洞时,一般对于尺寸小于300x300的洞口，不另外表示。
但设备专业留洞，需要注意留在墙的中心位置，不要靠近墙端或者拐角处，避免碰到暗柱。
现场在墙上留洞时，如果发现洞口碰暗柱情况，需要通知结构专业进行处理；2.6 在连梁上穿洞时，则开洞尺寸必须小于1/3梁高度，而且小于800；2.7 结构不表示的小洞口，其他专业一定要表示清楚，并确认无误后方可施工；2.8 结构楼板上，柱帽范围不可穿洞。
3水专业3.1 管线要尽量少设置弯头；3.2 给水管线在上，排水管线在下。
保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面；3.3 除设计提升泵外，带坡度的无压水管绝对不能上翻;3.4 给水引入管与排水排出管的水平净距离不得小于1m。
管线综合布置要遵循的六大原则
管线综合布置要遵循的六大原则“管线综合布置技术”是在未施工前先根据所施工的图纸在计算机上进行图纸“预装配”，有条件的可以采用3D直观地反映出设计图纸上的问题，尤其是模拟出施工中各专业之间设备管线的位置冲突和标高重叠情况。
根据模拟结果，结合设计图纸中管线的规格尺寸、走向以及施工现场的实际情况进行综合考虑后，再对施工图纸进行深化，从而达到施工图纸深度。
管线综合布置要遵循以下六大原则：NO.1 小管让大管，越大越优先如空调通风管道、排风排烟管道、冷冻水主管道、冷却水管道等由于是大截面、大直径的管道，占据的空间较大，如发生局部返弯，施工难度大，施工成本大，应优先作布置。
NO.2 有压管道让无压管道如：生活污水排水管、粪便污水排水管、雨水排水管、冷凝水排水管等都是靠重力进行排水，因此，水平管段必须保持一定的坡度，这是排水顺利的充分必要条件。
有压管道主要指管道内的介质靠前、后端存在的压力差距来进行输送的。
所以有压管道与无压管道交叉时，有压管道应尽量避让无压管道。
NO.3 一般性管道让动力性管道由于动力性管道本身对于建筑功能的保证和影响范围都较大，为了保证整体的利益，一般性管道应避让动力性管道。
NO.4 强、弱电分开设置由于弱电线路，如：电信讯号、闭路电视、计算机网络和其它建筑智能线路等易受强电线路电磁场的干扰，因此强电线路与弱电线路不应敷设在同一个电缆槽内。
NO.5 电气避让热水及蒸汽管道在热水管道、蒸汽管道的附近因为有辐射热量，电缆、电线的绝缘层不宜受热。
因此热水及蒸汽管道的四周不宜布置电气线路。
NO.6 同等情况下造价低让造价高的对于不属于以上几条的管线，如发生位置冲突应以那种管线改造所产生的成本低作为避让的依据。
管综排布原则
管综1.现场预留洞口已经做好,以已经做好的预留洞口为主,先做其他区域的管综,到预留洞口处可以扣弯,用弯通等连接过去.2.涉及到坡度的由调整管综人员调整坡度,卫生间管道与现场沟通确定是否调整.3.调整管综时给排水、消防管道阀门不考虑，暖通阀门需要考虑。
二、综合排布准备管综1、熟悉一二次结构的图形。
（要求会看土建的梁板柱图纸）了解土建结构图形的几个要点：1）结构标高与层高2）每层平均梁标高3）潜污井坑泵位置4）土建后浇带位置5）夹层图形所在区域6）土建装饰标高线线区域7）每层每块区域升降板标高2、土建主体模型核查3、熟悉机电图纸设计规范要求三、综合排布方案原则1、坚持小管让大管、有压让无压、排水管优先的原则在管线平衡中牵涉的相关管道常见的有空调供回水管、给水管、排水管、风管、电气管线，电气桥架，送气管等，在管线平衡过程中，要综合考虑管线特点和功能，坚持小管让大管、有压让无压、排水管优先的原则，同时尽量考虑桥架在水管上面，在这个原则基础上首先要考虑对设计的优化2、各专业管线综合考虑支架共用的原则在大型工程的施工过程中，往往涉及的专业众多，作为总包单位在综合排布过程中，综合考虑各专业管线排布，坚持节约资源，支架共用的原则，减少支架的数量，增加工程的整体效果3、设备机房的管线排布应突出简洁和美观4、管线平衡过程中注意关键部位及部件的维修与维护空间管线综合排布过程中一定要注意留给阀门和吊顶内设备足够的维修和维护空间，不仅要保证留给人员能够进行维修的空间，还要考虑部件拆卸方便。
四、综合排布方法1、各专业模型合并在此操作过程要注意两点问题：1）各专业输出文件坐标基点位置要一致2）核对土建与安装的楼层标高差异性安装、土建模型层高不一致，合并时，土建层高会自动换算到安装里。
2、剖切断面图或手动绘制断面图在走道比较狭小空间又有吊顶标高范围，走道东西太多，往往在调整时没有思路，这时可以利用鲁班剖面图功能，把走道断面剖切出来或手动绘制走道断面。
管线综合排布原则修改版
+\机电管线综合图实行细则1设计依照机电综合图应参照以下内容进行综合：1.1 建筑、构造、装饰、机电各专业施工图纸以及有关的技术更改1.2 有关设计、施工规范，行业标准以及标准图集2机电管线综合要求2.1 综合排布目的：合理部署各专业管线，最大限度的增添建筑使用空间，减少因为管线矛盾造成的二次施工。
2.2 综合排布内容：（1）综合协调机房及各楼层平面地区或吊顶内各专业的路由，保证在有效的空间内合理部署各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
（2）综合排布机房及各楼层平面地区内机电各专业管线，协调机电与土建、精装饰专业的施工矛盾。
填补原设计不足，减少所以造成的各样损失。
（3）综合协调竖向管井的管线部署，使管线的安装工作顺利地达成，并能保证有足够多的空间达成各样管线的检修和改换工作。
+\3机电综合图工作流程图纸、技术资料采集图纸会审问题提出设计院专业图纸办理运用 BIM 技术画图进行管线碰撞综合协调图 ---- 平面综合协调图----剖面综合协调图达成各专业会签图纸改正未经过图纸送审通过图纸下发、存档+\4管线综合排布原则4.1 整体原则：风管部署在上方（当有重力排水时 , 通风一定让重力排水管道），电管、桥架和水管在同一高度时候，水均分开部署；在同一垂直方向时，电管、桥架在上，水管在下进行部署。
综合协调，利用可用的空间。
4.2 躲让原则：⑴有压管让无压管，水管让风管，小管线让大管线，施工简单的躲让施工难度大的。
施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装基层水管。
4.3 管道间距考虑到水管外壁，空调水管、空调风管保温层的厚度。
电气桥架、水管，外壁距墙的距离，最小有 100mm 的距离，直管段风管距墙距离最小 150mm，沿构造墙需 90 度拐弯风管及有消声器、较大阀零件等地区，依据实质状况确立距墙柱距离，管线部署时考虑无压管道的坡度。
管线综合排布原则---改
机电管线综合图实施细则1设计依据机电综合图应参照以下内容进行综合：1.1建筑、结构、装修、机电各专业施工图纸以及相关的技术变更1.2相关设计、施工规范，行业标准以及标准图集2机电管线综合要求2.1综合排布目的：合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。
2.2综合排布内容：（1）综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
（2）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。
弥补原设计不足，减少因此造成的各种损失。
（3）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
3机电综合图工作流程通过4管线综合排布原则4.1总体原则：风管布置在上方（当有重力排水时,通风必须让重力排水管道），电管、桥架和水管在同一高度时候，水平分开布置；在同一垂直方向时，电管、桥架在上，水管在下进行布置。
综合协调，利用可用的空间。
4.2避让原则：⑴有压管让无压管，水管让风管，小管线让大管线，施工简单的避让施工难度大的。
施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。
4.3管道间距考虑到水管外壁，空调水管、空调风管保温层的厚度。
电气桥架、水管，外壁距墙的距离，最小有100mm 的距离，直管段风管距墙距离最小150mm，沿结构墙需90度拐弯风管及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。
不同专业管线间距离，尽量满足施工规范要求（见附表）。
4.4考虑机电末端空间整个管线的布置过程中考虑到以后灯具、烟感探头、喷洒头等的安装，电气桥架安装后放线的操作空间及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的15倍。
4.5垂直面排列管道：热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。
管线综合排布规则
管线综合排布规则管线综合标准1.1总则1.1.1大管优先，小管让大管。
1.1.2有压管让无压管。
1.1.3低压管避让高压管。
1.1.4常温管让高温、低温管。
1.1.5可弯管线让不可弯管线、分支管线让主干管线。
1.1.6附件少的管线避让附件多的管线。
1.1.7电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。
1.1.8安装、维修空间≥500mm。
1.1.9预留管廊内柜机、风机盘管等设备的拆装距离。
1.1.10管廊内吊顶标高以上预留250mm的装修空间。
1.1.11租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。
1.1.12管廊内靠近中庭一侧预留卷帘门位置。
1.1.13各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。
1.2机电各专业细则1.2.1给排水专业1.2.1.1管线要尽量少设置弯头。
1.2.1.2给水管线在上，排水管线在下。
保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。
1.2.1.3冷热水管（垂直）净距15cm，且水平高度一致,偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。
1.2.1.4除设计提升泵外，带坡度的无压水管绝对不能上翻。
1.2.1.5给水引入管与排水排出管的水平净距离不得小于1m。
室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。
给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。
1.2.1.6喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。
（无吊顶区域貌似尽量走上方好点，因为通常是上喷）1.2.1.7各专业水管尽量平行敷设，最多出现两层上下敷设。
1.2.1.8污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。
管线综合排布规则
管线综合排布规则管线综合标准1.1总则1.1.1大管优先，小管让大管。
1.1.2有压管让无压管。
1.1.3低压管避让高压管。
1.1.4常温管让高温、低温管。
1.1.5可弯管线让不可弯管线、分支管线让主干管线。
1.1.6附件少的管线避让附件多的管线。
1.1.7电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。
1.1.8安装、维修空间≥500mm。
1.1.9预留管廊内柜机、风机盘管等设备的拆装距离。
1.1.10管廊内吊顶标高以上预留250mm的装修空间。
1.1.11租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。
1.1.12管廊内靠近中庭一侧预留卷帘门位置。
1.1.13各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。
1.2机电各专业细则1.2.1给排水专业1.2.1.1管线要尽量少设置弯头。
1.2.1.2给水管线在上，排水管线在下。
保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。
1.2.1.3冷热水管（垂直）净距15cm，且水平高度一致,偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。
1.2.1.4除设计提升泵外，带坡度的无压水管绝对不能上翻。
1.2.1.5给水引入管与排水排出管的水平净距离不得小于1m。
室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。
给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。
1.2.1.6喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。
（无吊顶区域貌似尽量走上方好点，因为通常是上喷）1.2.1.7各专业水管尽量平行敷设，最多出现两层上下敷设。
1.2.1.8污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。
管线综合排布规则
管线综合排布规那么管线综合标准1.1总那么1.1.1大管优先，小管让大管。
1.1.2有压管让无压管。
1.1.3低压管避让高压管。
1.1.4常温管让高温、低温管。
1.1.5可弯管线让不可弯管线、分支管线让主干管线。
1.1.6附件少的管线避让附件多的管线。
1.1.7电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。
1.1.8安装、维修空间≥500mm。
1.1.9预留管廊内柜机、风机盘管等设备的拆装距离。
1.1.10管廊内吊顶标高以上预留250mm的装修空间。
1.1.11租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。
1.1.12管廊内靠近中庭一侧预留卷帘门位置。
1.1.13各防火分区处，卷帘门上方预留管线通过的空间，如空间缺乏，选择绕行。
1.2机电各专业细那么1.2.1给排水专业1.2.1.1管线要尽量少设置弯头。
1.2.1.2给水管线在上，排水管线在下。
保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。
1.2.1.3冷热水管〔垂直〕净距15cm，且水平高度一致,偏差不得超过5mm〔其中对卫生间淋浴及浴缸龙头严格执行该标准进展检查，其余部位的可以放宽至1cm〕。
1.2.1.4除设计提升泵外，带坡度的无压水管绝对不能上翻。
1.2.1.5给水引入管与排水排出管的水平净距离不得小于1m。
室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；穿插铺设时，垂直净距不得小于0.15m。
给水管应铺设在排水管上面，假设给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。
1.2.1.6喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。
〔无吊顶区域貌似尽量走上方好点，因为通常是上喷〕1.2.1.7各专业水管尽量平行敷设，最多出现两层上下敷设。
1.2.1.8污排、雨排、废水排水等自然〔即重力〕排水管线不应上翻，其他管线避让重力管线。
管线综合排布规则
管线综合排布规则管线综合标准1.1总则1.1.1大管优先，小管让大管。
1.1.2有压管让无压管。
1.1.3低压管避让高压管。
1.1.4常温管让高温、低温管。
1.1.5可弯管线让不可弯管线、分支管线让主干管线。
1.1.6附件少的管线避让附件多的管线。
1.1.7电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜安排电气线路。
1.1.8安装、维修空间≥500mm。
1.1.9预留管廊内柜机、风机盘管等设备的拆装距离。
1.1.10管廊内吊顶标高以上预留250mm的装修空间。
1.1.11租赁线以外400mm距离内尽可能不要安排管线，用作检修空间。
1.1.12管廊内靠近中庭一侧预留卷帘门位置。
1.1.13各防火分区处，卷帘门上方预留管线通过的空间，如空间缺乏，选择绕行。
1.2机电各专业细则1.2.1给排水专业1.2.1.1管线要尽量少设置弯头。
1.2.1.2给水管线在上，排水管线在下。
保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。
1.2.1.3冷热水管〔垂直〕净距15cm，且水平高度一致,偏差不得超过5mm〔其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm〕。
1.2.1.4除设计提升泵外，带坡度的无压水管绝对不能上翻。
1.2.1.5给水引入管与排水排出管的水平净距离不得小于1m。
室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。
给水管应铺设在排水管上面，假设给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。
1.2.1.6喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。
〔无吊顶地域貌似尽量走上方好点，因为通常是上喷〕1.2.1.7各专业水管尽量平行敷设，最多出现两层上下敷设。
1.2.1.8污排、雨排、废水排水等自然〔即重力〕排水管线不应上翻，其他管线避让重力管线。
室外管线综合布置原则
室外管线综合布置原则室外管线综合布置原则室外管线的综合布置是指在室外环境下，对各种管线进行合理的布置和安装，以保证管线的正常运行和维护。
室外管线的综合布置需要考虑多种因素，如管线类型、管线长度、管线数量、管线材料、管线用途、管线安全等等。
下面将介绍室外管线综合布置的原则。
1. 安全原则安全是室外管线综合布置的首要原则。
在管线的布置过程中，必须考虑到管线的安全性，避免管线与其他设施、建筑物等发生碰撞，造成安全事故。
同时，还要考虑到管线的防雷、防腐、防爆等安全措施，以保证管线的安全运行。
2. 美观原则室外管线的综合布置还需要考虑到美观原则。
管线的布置应该符合环境美学要求，不影响周围环境的美观度。
在管线的布置过程中，应该尽量避免管线的交叉、穿越、悬挂等不美观的现象。
3. 经济原则室外管线的综合布置还需要考虑到经济原则。
在管线的布置过程中，应该尽量减少管线的长度和数量，降低管线的成本。
同时，还要考虑到管线的维护成本和使用寿命，选择经济实用的管线材料和设备。
4. 实用原则室外管线的综合布置还需要考虑到实用原则。
在管线的布置过程中，应该根据管线的用途和功能，选择合适的管线材料和设备。
同时，还要考虑到管线的维护和维修，保证管线的正常运行。
5. 环保原则室外管线的综合布置还需要考虑到环保原则。
在管线的布置过程中，应该尽量减少管线对环境的影响，选择环保材料和设备。
同时，还要考虑到管线的排放和处理，保护环境和生态。
综上所述，室外管线的综合布置需要考虑到安全、美观、经济、实用和环保等多种因素。
在管线的布置过程中，应该根据实际情况，综合考虑各种因素，制定合理的管线布置方案，保证管线的正常运行和维护。
管线综合布置原则
管线综合布置的实施1.管线综合布置的实施：1.1原则1.1.1总体原则尽量利用xx空间。
绝大部分管道在安装时均为贴梁底走管，xx 之间存在很大的空间，尤其是当xx很大时。
在管道十字交叉时，这些xx空间可以被很好的利用起来。
在满足弯曲半径条件下，空调风管和有压水管均可以通过翻转到xx空间的方法，避免与其他管道冲突，保持路由通畅，满足层高要求。
1.1.2避让原则（1）有压管让无压管，小管线让大管线，施工简单的避让施工难度大的。
无压管道内介质仅受重力作用由高处往低处流，其主要特征是有坡度要求、管道杂质多、易堵塞，所以无压管道要保持直线，满足坡度，尽量避免过多转弯，以保证排水顺畅以及满足空间高度。
有压管道是在压力作用下克服沿程阻力沿一定方向流动。
一般来说，改变管道走向，交叉排布，绕道走管不会对其供水效果产生影响。
因此，当有压管道与无压管道相碰撞时，应首先考虑更改有压管道的路由。
（2）小管道避让大管道。
通常来说，大管道由于造价高、尺寸重量大等原因，一般不会做过多的翻转和移动。
应先确定大管道的位置，后布置小管道的位置。
在两者发生冲突时，应调整小管道，因为小管道造价低且所占空间小，易于更改路由和移动安装。
（3）冷水管道避让热水管道。
热水管道需要保温，造价较高，且保温后的管径较大。
另外，热水管道翻转过于频繁会导致集气。
因此在两者相遇时，一般调整冷水管道。
（4）附件少的管道避让附件多的管道。
安装多附件管道时要注意管道之间留出足够的空间（需考虑xx、阀门等附件所占的位置），这样有利于施工操作以及今后的检修、更换管件。
（5）临时管道避让永久管道。
xx管道避让原有管道；低压管道避让高压管道；空气管道避让水管道。
1.1.3垂直面排列管道原则热介质管道在上，冷介质在下；无腐蚀介质管道在上，腐蚀介质管道在下；气体介质管道在上，液体介质管道在下；保温管道在上，不保温管道在下；高压管道在上，低压管道在下；金属管道在上，非金属管道在下；不经常检修管道在上，经常检修的管道在下。
管线综合排布原则
风管顶贴梁底安装,电气桥架、线槽顶为,H为结构梁底标高,
排水管标高按照图面标注安装;
当给排水专业、通风专业和电气专业各管线有竖向交叉又无法避让时,应遵循以下原则: 1给排水管线与给排水管线有竖向交叉时,有压管让无压管,小管让大管,压力管从重力管上部绕过,小管从大管上绕过;
2给排水管线与风管竖向交叉时,压力管道应从上绕过,重力管在通风专业协调设在风管上部;
3给排水管线与电气管竖向交叉时,给排水管线敷设在电气专业管线下方;
4给排水管线与空调水主干管竖向交叉时,给排水管上弯至空调水管上方;
5空调水主干管与电气桥架竖向交叉时,桥架上弯至空调水主管上方;
6空调水主干管与风管竖向交叉时,最大边长大于等于2000的,空调水管上弯至风管上方,最大边长小于2000的,风管上弯至水管上方;
7电气桥架与风管竖向交叉时,电气桥架上弯至风管上方;
所有管线应协调统筹布置,最终任何交叉管线最下方净高不得影响建筑使用功能,无法满足时应联系设计方修改调整;
当梁、通风管道、成排布置的管道、桥架等障碍物宽度大于时,其下放应增设喷头;。
(完整版)机电管线综合排布原则
机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置;机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割,加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突,导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。
施工单位具有现场第一手资料,根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员,通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线,保证施工的可行性、美观性及生产使用中的实用性.机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。
（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度,同时保证机电各专业的有序施工.(3)综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。
(4）确定管线和预留洞的精确定位，减少对结构施工的影响（5)弥补原设计不足，减少因此造成的各种损失。
（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。
(7)合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。
（8)综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
1、管线综合排布原则1.总体原则：风管布置在上方，桥架和水管在同一高度时候,水平分开布置，在同一垂直方向时，桥架在上，水管在下进行布置。
管线综合排布规则
管线综合排布规则管线综合标准1.1总则1.1.1大管优先，小管让大管。
1.1.2有压管让无压管。
1.1.3低压管避让高压管。
1.1.4常温管让高温、低温管。
1.1.5可弯管线让不可弯管线、分支管线让主干管线。
1.1.6附件少的管线避让附件多的管线。
1.1.7电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。
1.1.8安装、维修空间≥500mm。
1.1.9预留管廊内柜机、风机盘管等设备的拆装距离。
1.1.10管廊内吊顶标高以上预留250mm的装修空间。
1.1.11租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。
1.1.12管廊内靠近中庭一侧预留卷帘门位置。
1.1.13各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。
1.2机电各专业细则1.2.1给排水专业1.2.1.1管线要尽量少设置弯头。
1.2.1.2给水管线在上，排水管线在下。
保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。
1.2.1.3冷热水管（垂直）净距15cm，且水平高度一致,偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。
1.2.1.4除设计提升泵外，带坡度的无压水管绝对不能上翻。
1.2.1.5给水引入管与排水排出管的水平净距离不得小于1m。
室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。
给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。
1.2.1.6喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。
（无吊顶区域貌似尽量走上方好点，因为通常是上喷）1.2.1.7各专业水管尽量平行敷设，最多出现两层上下敷设。
1.2.1.8污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机电管线综合图实施细则
1设计依据
机电综合图应参照以下内容进行综合：
1.1建筑、结构、装修、机电各专业施工图纸以及相关的技术变更
1.2相关设计、施工规范，行业标准以及标准图集
2机电管线综合要求
2.1综合排布目的：
合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。
2.2综合排布内容：
（1）综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
（2）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。
弥补原设计不足，减少因此造成的各种损失。
（3）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
3机电综合图工作流程
通
过
4管线综合排布原则
4.1总体原则：
风管布置在上方（当有重力排水时,通风必须让重力排水管道），电管、桥架和水管在同一高度时候，水平分开布置；在同一垂直方向时，电管、桥架在上，水管在下进行布置。
综合协调，利用可用的空间。
4.2避让原则：
⑴有压管让无压管，水管让风管，小管线让大管线，施工简单的避让施工难度大的。
施工时：先安装
大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。
4.3管道间距
考虑到水管外壁，空调水管、空调风管保温层的厚度。
电气桥架、水管，外壁距墙的距离，最小有100mm 的距离，直管段风管距墙距离最小150mm，沿结构墙需90度拐弯风管及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。
不同专业管线间距离，尽量满足施工规范要求（见附表）。
4.4考虑机电末端空间
整个管线的布置过程中考虑到以后灯具、烟感探头、喷洒头等的安装，电气桥架安装后放线的操作空间及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的15倍。
4.5垂直面排列管道：
热介质管道在上，冷介质在下
无腐蚀介质管道在上，腐蚀性介质管道在下
气体介质管道在上，液体介质管道在下
保温管道在上，不保温管道在下
高压管道在上，低压管道在下
金属管道在上，非金属管道在下
不经常检修管道在上，经常检修的管道在下
上述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。
机电管线综合布置布局
综合布局(二)
综合布局(三)
综合布局(四)
附表-管线排布距离
附表（一）:阀门并列时管道的中心距（mm）
(全国民用建筑工程设计技术措施-给水排水-2009)B4-2
附表（二）:管道中心距和管中心至墙面距离（mm）
附表（三）: 保温管道与非保温管道
附表（四）:给水管与管及与建筑构件之间的最小净距
附表（五）：空调水管最小间距参考表
附表（七）动力管道最小间距参考表
涉及机电管线排布部分规范
给排水专业：
《建筑给水排水设计规范》 GB 50015-2003 给水:
排水:
雨水：
热水及饮水供应:
自动喷水灭火系统设计规范GB 50084-2001
建筑给水排水设计手册（92年12月第一版）
暖通专业：
通风与空调工程施工质量验收规范（GB 50243--2002）
采暖通风与空气调节设计规范（GB 50019--2003）
《实用供热空调设计手册》
《建筑设备施工安装通用图集—通风与空调工程》（91SB6-1 2005）
电气专业：
民用建筑电气设计规范JGJ/T 16-92
条文编号内容
9.11.4电缆桥架(梯架、托盘)水平敷设时的距地高度一般不宜低于 2.50m，垂直敷设时距地
1.80m以下部分应加金属盖板保护，但敷设在电气专用房间(如配电室、电气竖井、技术层等)
内时除外。
9.11.6电缆桥架多层敷设时，其层间距离一般为：控制电缆间不应小于0.20m；电力电缆间不
应小于0.30m；弱电电缆与电力电缆间不应小于0.50m，如有屏蔽盖板可减少到0.30m；桥架
上部距顶棚或其他障碍物不应小于0.30m。
9.11.7几组电缆桥架在同一高度平行敷设时，各相邻电缆桥架间应考虑维护、检修距离。
9.11.9下列不同电压、不同用途的电缆，不宜敷设在同一层桥架上：
(1)1kV以上和1kV以下的电缆。
(2)同一路径向一级负荷供电的双路电源电缆。
(3)应急照明和其他照明的电缆。
(4)强电和弱电电缆。
如受条件限制需安装在同一层桥架上时，应用隔板隔开。
9.11.10电缆桥架与各种管道平行或交叉时，其最小净距应符合表9.11.10的规定。
9.11.11电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则
应采取防腐、隔热措施。
9.12.2封闭式母线水平敷设时，至地面的距离不应小于2.20m。
垂直敷设时，距地面1.80m以
下部分应采取防止机械损伤措施。
但敷设在电气专用房间内(如配室、电机室、电气竖井、技
术层等)时除外。
9.12.3封闭式母线水平敷设的支持点间距不宜大于2m。
垂直敷设时，应在通过楼板处采用专用
附件支承。
垂直敷设的封闭式母线，当进线盒及末端悬空时，应采用支架固定。
9.12.5当封闭式母线直线敷设长度超过制造厂给定的数值时，宜设置伸缩节。
在封闭式母线水
建筑与建筑群综合布线系统工程设计规范GB/T50311—2000
建筑安装工程施工图集（第二版）电4 电缆桥架安装。
