Y型密封圈规格型 及密封原理
Y形圈的概述、特点、分类、密封原理及应用
Ｙ形圈的概述、特点、分类、密封原理及应用Y形圈概述Y形圈密封形式是唇形密封，属于唇形密封圈的一种。
唇形密封圈是指将密封圈的受压面制成唇形并具有压力强化密封作用的一类密封件，结构形式有V 形、U形、Y形、L形、J形及各种特殊形状。
Y形密封圈的界面呈Y形，其摩擦系数较小，安装简单，广泛应用于高、低液压机械，水压、气动机械的往复运动活塞或活塞杆密封。
Y形圈可以通过改变断面结构和尺寸来适应压力和密封性能的要求。
Y形圈的特点Y形密封圈的特点是压力为15—25MPa，往复运动速度为0.15—0.5m/s时密封性能较好，动摩擦阻力较小。
下图所示为Y形密封圈的工作压力范围，工作压力和运动速度变化较大的场合应用时加挡圈，以免在工作过程中密封圈扭转而引起密封失效。
Y形圈的优、缺点如下（1）密封效果好，尤其用于解决低压、泄漏。
（2）结构简单、成本低、空间小。
（3）可靠性较差，关键部位要慎重选择，底部加挡圈可以提高抗压力。
（4）Y形圈作往复式活塞密封时，容易出现密封圈移位和“反转”现象，内压过高时，也可能发生“胶料挤出”现象。
Y形圈的分类按有无油分：液压Y形圈和气动Y形圈；按密封性质分：轴用Y形圈和孔用Y形圈；按截面形式分：等高Y形圈和高低唇Y形圈；按有无骨架分：无骨架Y形圈和有骨架Y形圈。
Y形密封圈密封原理Y形密封圈依靠其张开的唇边贴于密封副偶合面。
无内压时，仅仅因唇尖的变形而产生很小的接触压力。
在密封的情况下，与密封介质接触的每一点上均有与介质压力相等的法向压力，所以唇形圈底部将受到轴向压缩，唇部受到周向压缩，与密封面接触变宽，同时接触应力增加。
当内压再升高时，接触压力的分布形式和大小进一步改变，唇部与密封面配合更紧密，所以密封性更好，这就是Y形圈的“自封作用”。
由于这种自封作用，一个Y 形圈能有效的封住32MPa的高压。
压力赋能型密封的有效密封压力等于预压力与流体压力之和。
Y形密封圈通过唇边的作用将流体压力有效作用于密封，其预压力可以降到很小值，并且流体压力越高，预压力的效用越小，在高压场合，预压力的作用可以忽略不计。
Y形圈的概述、特点、分类、密封原理及应用
Ｙ形圈的概述、特点、分类、密封原理及应用Y形圈概述Y形圈密封形式是唇形密封，属于唇形密封圈的一种。
唇形密封圈是指将密封圈的受压面制成唇形并具有压力强化密封作用的一类密封件，结构形式有V 形、U形、Y形、L形、J形及各种特殊形状。
Y形密封圈的界面呈Y形，其摩擦系数较小，安装简单，广泛应用于高、低液压机械，水压、气动机械的往复运动活塞或活塞杆密封。
Y形圈可以通过改变断面结构和尺寸来适应压力和密封性能的要求。
Y形圈的特点Y形密封圈的特点是压力为15—25MPa，往复运动速度为0.15—0.5m/s时密封性能较好，动摩擦阻力较小。
下图所示为Y形密封圈的工作压力范围，工作压力和运动速度变化较大的场合应用时加挡圈，以免在工作过程中密封圈扭转而引起密封失效。
Y形圈的优、缺点如下（1）密封效果好，尤其用于解决低压、泄漏。
（2）结构简单、成本低、空间小。
（3）可靠性较差，关键部位要慎重选择，底部加挡圈可以提高抗压力。
（4）Y形圈作往复式活塞密封时，容易出现密封圈移位和“反转”现象，内压过高时，也可能发生“胶料挤出”现象。
Y形圈的分类按有无油分：液压Y形圈和气动Y形圈；按密封性质分：轴用Y形圈和孔用Y形圈；按截面形式分：等高Y形圈和高低唇Y形圈；按有无骨架分：无骨架Y形圈和有骨架Y形圈。
Y形密封圈密封原理Y形密封圈依靠其张开的唇边贴于密封副偶合面。
无内压时，仅仅因唇尖的变形而产生很小的接触压力。
在密封的情况下，与密封介质接触的每一点上均有与介质压力相等的法向压力，所以唇形圈底部将受到轴向压缩，唇部受到周向压缩，与密封面接触变宽，同时接触应力增加。
当内压再升高时，接触压力的分布形式和大小进一步改变，唇部与密封面配合更紧密，所以密封性更好，这就是Y形圈的“自封作用”。
由于这种自封作用，一个Y 形圈能有效的封住32MPa的高压。
压力赋能型密封的有效密封压力等于预压力与流体压力之和。
Y形密封圈通过唇边的作用将流体压力有效作用于密封，其预压力可以降到很小值，并且流体压力越高，预压力的效用越小，在高压场合，预压力的作用可以忽略不计。
O Y V型密封圈型号系列 具体参数
密封圈系列主要类别：橡胶O型圈，硅胶O型圈，氟胶O型圈,耐油橡胶O型密封圈，耐高温硅胶O型密封圈，耐酸碱氟胶O型密封圈、硅橡胶模压挤出密封件，骨架油封，O型密封圈，V形密封圈，Y 形密封圈，U形密封圈，L形密封圈，J形防尘密封圈，J型无骨架油封，U无骨架油封，V，U，形夹织物橡胶密封圈，kdas组合圈，la蕾形圈等。
1.O型密封圈系列拥有氟橡胶，丁晴胶，硅胶等多种材质的产品，广泛应用于各种机械，耐各类石油基油及多种化学介质：运用不胶种可满足-60℃-+300℃的温度区域，使用压力范围：<10MPa(液压)，<1MPa(气动)<16MPa(静密封)的丁晴胶及耐汽油配(90，93，97)膨胀率为0.2.Y型密封圈拥氟胶、丁晴胶，氯橡胶等多种材质的产品，广泛应用于液压、机械、气动等行业。
耐种石油基油个有极佳耐磨性，选用不同胶种可满足-60℃-+300℃的温度区域。
3.硅橡胶系列配备先进的检测设备，洁净的无尘车间。
产品广泛应用于电子、医疗器械、食品等行业。
4.氟橡胶系列产品广泛应用于汽车、造船、军工、电子电器等行业，工作温度-40℃+300℃，可耐燃料油，耐高温，氟利昂，耐过热水，蒸汽和极好的耐化学腐蚀性，欢迎广大客户选购定制。
5.聚四氟乙烯系列产品聚四氟乙烯垫片具有耐高温、抗腐蚀性，既便在高温下与浓酸、碱或强氧化剂也不发生作用，它已被广泛地应用作为密封材料，适用于管道、法兰、反应釜、阀门及容器上的密封装置。
异型件根据用户设计图纸生产。
6.各种异形杂件材质选用丁晴、天然、氟胶、硅胶等，广泛应用于汽车、机械、阀门等行业，选用不同的胶种可满足-50℃-+250℃的温度区域。
产品耐磨、屈挠性能好，可根据需要要求制作设计。
各类材质属性：丁氰橡胶密封圈:适合于石油系液压油、甘醇系液压油、二酯系润滑油、汽油、水、硅润滑脂、硅油等介质中使用。
是目前用途最广、成本最低的橡胶密封件。
不适用于极性溶剂之中，例如酮类、臭氧、硝基烃、MEK和氯仿。

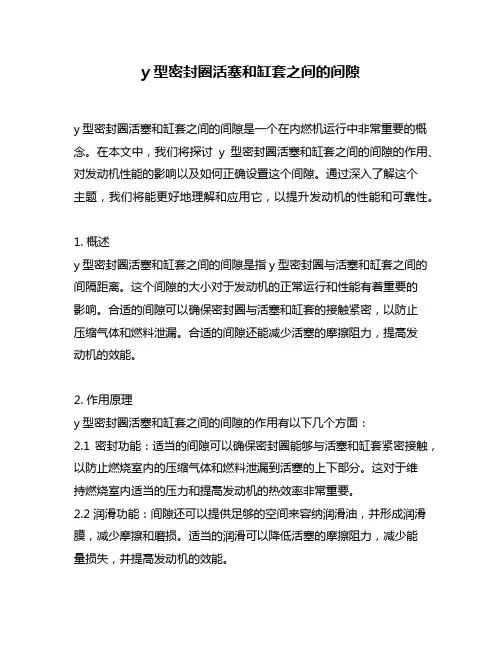

y型密封圈活塞和缸套之间的间隙
y型密封圈活塞和缸套之间的间隙y型密封圈活塞和缸套之间的间隙是一个在内燃机运行中非常重要的概念。
在本文中，我们将探讨y型密封圈活塞和缸套之间的间隙的作用、对发动机性能的影响以及如何正确设置这个间隙。
通过深入了解这个主题，我们将能更好地理解和应用它，以提升发动机的性能和可靠性。
1. 概述y型密封圈活塞和缸套之间的间隙是指y型密封圈与活塞和缸套之间的间隔距离。
这个间隙的大小对于发动机的正常运行和性能有着重要的影响。
合适的间隙可以确保密封圈与活塞和缸套的接触紧密，以防止压缩气体和燃料泄漏。
合适的间隙还能减少活塞的摩擦阻力，提高发动机的效能。
2. 作用原理y型密封圈活塞和缸套之间的间隙的作用有以下几个方面：2.1 密封功能：适当的间隙可以确保密封圈能够与活塞和缸套紧密接触，以防止燃烧室内的压缩气体和燃料泄漏到活塞的上下部分。
这对于维持燃烧室内适当的压力和提高发动机的热效率非常重要。
2.2 润滑功能：间隙还可以提供足够的空间来容纳润滑油，并形成润滑膜，减少摩擦和磨损。
适当的润滑可以降低活塞的摩擦阻力，减少能量损失，并提高发动机的效能。
2.3 热胀冷缩：发动机在工作过程中会经历温度的变化，所以适当的间隙还可以留出一定的空间，以容纳活塞和缸套由于热胀冷缩而引起的尺寸变化。
合理的间隙可以减少活塞和缸套因为热胀冷缩而发生的卡死、刮痕等故障。
3. 对发动机性能的影响y型密封圈活塞和缸套之间的间隙的大小直接影响着发动机的性能和可靠性。
如果间隙太小，会导致密封圈与活塞或缸套发生卡滞和摩擦，增加摩擦阻力，降低发动机的效能，同时还容易出现热胀冷缩卡死等故障。
相反，如果间隙太大，会导致压缩气体和燃料泄漏，降低燃烧室的压力和热效率。
4. 设置正确的间隙设置正确的y型密封圈活塞和缸套之间的间隙非常关键。
一般来说，间隙的大小需要根据发动机的具体设计和要求来进行调整。
合理的间隙应该考虑活塞的材料、工作温度、润滑系统、发动机用途等因素。
机械部标准轴用Y型圈Yxd y形密封圈的基本参数及材料、应用、介质
机械部标准轴用Y型圈Yxd y形密封圈的基本参数及材料、应用、介质来源于：广东东晟密封件科技有限公司dshmf 机械部标准轴用Y型圈Yxd y形密封圈y型密封件密封件厂导读：广泛应用于往复运动密封装置中。
另外，还有弹簧张力（弹簧蓄能）密封圈，是在PTFE密封材料之中加入一个弹簧，有O型弹簧，V型弹簧，U型弹簧。
关键词：y形密封圈 y型密封圈密封件厂y形密封圈材料：天然橡胶（温度0-80）适用于饮用水、热水、无油空气等，不适用于石油类介质。
y形密封圈应用与耐介质性：材料弹性模量大，强度高，其他性能同上。
-30～80℃，用于制作“O”形圈、“Y”形圈、防尘圈等，应用于工程机械及高压液压系统的密封。
机械部标准轴用Y型圈Yxdy形密封圈产品详情参数说明：一、技术参数> Technical Data1、压力>Pressure[Mpa]：40mpa2、温度>Temperature(℃>)：-35至+100℃3、速度Sliding speed(m/s)：1m/s4、介质>Medium:液压油、阻燃油、水、气Mineral oil based hydraulic fluids,barely flammable hydraulic fluids, water,air and others.二、材料Material1、标准件Standard：PU(shore90-95A)2、特殊Special(on request)：FKM三、设计标准或互换件Standard or can fit the groove1、JB/ZQ 42652、GYI四、工作需求准备1、工作压力Pressure：160bar—200bar—400bar2、最大挤出间隙Max Gap E：E≤0.6mm—E≤0.4mm—E≤0.4mm ————————————————————————————订货范例 Order Example for standard version:缸径 Diameter D=100mm订货号 Order Code Yxd100*112*14Installation Dimension table based on Metric Size——————————————————————。
Y型密封圈规格型号及密封原理
Y型密封圈规格型号及密封原理
1.Y型密封圈1/4''×1/2''
2.Y型密封圈1/2''×5/8''
3.Y型密封圈5/8''×3/4''
4.Y型密封圈3/4''×1''
5.Y型密封圈1''×1-1/4''
密封原理的具体过程如下：
1.压缩预紧：将Y型密封圈装置于两个密封面之间，通过预紧力使密封面紧密贴合，封闭间隙。
2.密封效应：在受到内外压力的作用下，Y型密封圈的斜圆锥面会形成一个凸起，增加密封间隙的贴合度。
密封圈的背面则会弯曲一小段，进一步增加密封效果。
3.密封气囊效应：当发生压力差的情况下，Y型密封圈的背面会产生密封气囊效应，进一步增强密封性能。
总结
Y型密封圈通过其特殊的结构和工作原理，实现了可靠的密封效果。
在工业生产和机械设备上广泛应用，用于密封液体、气体等介质的泄漏。
选择合适的规格型号和材料，能够满足不同工作条件下的密封需求，确保设备的正常运行和生产的顺利进行。
y型油封设计参数
y型油封设计参数Y型油封设计参数一、引言Y型油封是一种常用于机械设备中的密封装置，能够有效防止液体或气体的泄漏，保护机械设备的正常运转。
本文将从设计参数的角度来探讨Y型油封的相关内容。
二、设计参数1. 尺寸参数Y型油封的尺寸参数包括内径、外径和高度。
内径要与要密封的轴或孔口的直径匹配，以确保密封效果。
外径要适应安装空间，不能过大或过小，以免影响安装和密封效果。
高度则根据具体情况来确定，一般应满足在工作条件下能够保证良好的密封性能。
2. 材料参数Y型油封的材料参数主要包括密封唇材料和弹簧材料。
密封唇材料要具备良好的耐磨损性和耐化学腐蚀性，能够在长期使用中保持较好的密封性能。
常见的密封唇材料有橡胶、聚氨酯等。
弹簧材料要具备一定的弹性，能够提供适当的压力，确保密封唇与被密封物之间的良好接触。
常见的弹簧材料有钢、不锈钢等。
3. 密封性能参数Y型油封的密封性能参数包括密封压力、密封温度和密封介质。
密封压力是指Y型油封所能承受的最大压力，要根据具体工作条件来确定，以免超过其承受范围导致泄漏。
密封温度是指Y型油封所能承受的最高温度，要根据工作环境来选择合适的材料，以免在高温条件下材料失效。
密封介质是指Y型油封所用于密封的液体或气体，要根据介质的化学性质来选择合适的材料，以免发生腐蚀或泄漏。
4. 安装参数Y型油封的安装参数包括安装方式和安装位置。
安装方式可以是压装、夹装或粘装等，要根据具体情况来选择合适的方式。
安装位置要确保Y型油封与被密封物之间有足够的压力接触，以保证密封效果。
此外，还应注意安装过程中的对称性和对中度，以避免安装不当导致泄漏或损坏。
5. 使用寿命参数Y型油封的使用寿命参数包括使用寿命和维护周期。
使用寿命是指Y型油封在正常工作条件下能够保持良好密封性能的时间，要根据具体工况来评估。
维护周期是指对Y型油封进行维护和更换的时间间隔，要根据使用寿命和工作环境来确定合理的维护计划，以延长Y型油封的使用寿命。
轴、孔用y型密封圈规格尺寸
•公司名称：•上海左泰工贸有限公司•详细说明：•YX-D密封件(孔用) 材质:PU聚氨脂产品用途：用于往复运动液压油缸中活塞的密封适用范围：TPU：一般液压缸；通用设备液压缸CPU：工程机械用液压缸及高温、高压用油缸材质：聚氨酯PU, 可以安装要求订做:丁晴橡胶,氟橡胶,硅胶.材质产品硬度：HS85±2°A 工作温度：TPU：- 40~ +80℃CPU：-40~ +120℃工作压力：≤32Mpa 工作介质：液压油、乳化液、水标准来源：JB/ZQ4264-97JB/ZQ4264-86 取代Q/ZB248-77型号尺寸单价YX-D-16 16 × 10 × 8 0.60YX-D-18 18 × 12 × 8 0.60YX-D-20 20 × 14 × 8 0.60YX-D-22 22 × 16 × 8 0.60YX-D-25 25 × 19 × 8 0.60YX-D-28 28 × 22 × 8 0.68YX-D-30 30 × 22 × 10 0.68YX-D-32 32 × 24 × 10 0.68YX-D-35 35 × 27 × 10 0.68YX-D-40 40 × 32 × 10 0.95YX-D-45 45 × 37 × 10 0.95YX-D-50 50 × 42 × 10 1.28YX-D-55 55 × 47 × 10 1.28YX-D-60 60 × 48 × 14 1.88YX-D-63 63 × 51 × 14 1.88YX-D-65 65 × 53 × 14 1.98YX-D-70 70 × 58 × 14 2.18YX-D-75 75 × 63 × 14 2.18YX-D-80 80 × 68 × 14 2.4YX-D-85 85 × 73 × 14 2.4YX-D-90 90 × 78 × 14 2.6YX-D-95 95 × 83 × 14 3.6YX-D-100 100 × 88 × 14 3.6YX-D-105 105 × 89 × 14 4.8YX-D-110 110 × 94 × 14 4.98 YX-D-115 115 × 99 × 14 4.98 YX-D-120 120 × 104 × 14 4.98 YX-D-125 125 × 109 × 14 6.6YX-D-130 130 × 114 × 14 6.6YX-D-135 135 × 119 × 14 6.9YX-D-140 140 × 124 × 14 6.9YX-D-145 145 × 129 × 14 6.95 YX-D-150 150 × 134 × 14 6.95 YX-D-155 155 × 139 × 14 6.95 YX-D-160 160 × 144 × 14 9.44型号尺寸单价YX-D-165 165 × 149 × 14 9.44 YX-D-170 170 × 154 × 18 9.88 YX-D-175 175 × 159 × 18 9.88 YX-D-180 180 × 164 × 18 11.53 YX-D-185 185 × 169 × 18 11.53 YX-D-190 190 × 174 × 18 11.53 YX-D-195 195 × 179 × 18 11.53 YX-D-200 200 × 184 × 18 11.87 YX-D-210 210 × 194 × 18 11.87 YX-D-220 220 × 204 × 18 11.87 YX-D-230 230 × 214 × 18 15.62 YX-D-240 240 × 224 × 18 15.62 YX-D-250 250 × 234 × 18 18.2 YX-D-260 260 × 244 × 18 20.83 YX-D-265 265 × 249 × 18 20.83YX-D-270 270 × 254 × 18 20.33YX-D-275 275 × 259 × 18 20.83YX-D-280 280 × 264 × 18 20.83YX-D-290 290 × 274 × 18 21.37YX-D-300 300 × 284 × 18 21.37YX-D-320 320 × 296 × 24 42.87YX-D-340 340 × 316 × 24 43.64YX-D-350 350 × 326 × 24 43.64YX-D-360 360 × 336 × 24 43.64YX-D-380 380 × 356 × 24 46.55YX-D-400 400 × 376 × 24 46.55YX-D-410 410 × 386 × 24 60.25YX-D-420 420 × 396 × 24 60.25YX-D-440 440 × 416 × 24 61.5YX-D-450 450 × 426 × 24 61.5YX-D-480 480 × 456 × 24 63YX-D-500 500 × 476 × 24 65.8YX-D-560 560 × 536 × 24 69.5YX-D-600 600 × 576 × 24 90YX-d 密封件(轴用) 材质:PU聚氨脂产品用途：用于往复运动液压油缸中活塞的密封适用范围：TPU：一般液压缸；通用设备液压缸CPU：工程机械用液压缸及高温、高压用油缸材质：聚氨酯PU 可以安装要求订做:丁晴橡胶,氟橡胶,硅胶.材质产品硬度：HS85±2°A 工作温度：TPU：- 40~ +80℃CPU：-40~ +120℃工作压力：≤32Mpa 工作介质：液压油、乳化液、水标准来源：JB/ZQ4264-97 JB/ZQ4264-86 取代Q/ZB248-77 型号尺寸单价尺寸(内径×外径×高) 批价YX-d - 8 8 × 14 × 8 0.83YX-d - 10 10 × 16 × 8 0.83YX-d - 12 12 × 18 × 8 0.83YX-d - 14 14 × 20 × 8 0.83YX-d - 16 16 × 22 × 8 0.83YX-d - 18 18 × 24 × 8 0.83YX-d - 20 20 × 28 × 8 0.83YX-d - 22 22 × 30 × 8 0.83YX-d - 24 25 × 33 × 8 0.83YX-d - 25 28 × 36 × 8 0.83YX-d - 28 30 × 38 × 10 0.95 YX-d - 30 32 × 41 × 10 0.95 YX-d - 32 35 × 43 × 10 0.95 YX-d - 35 40 × 48 × 10 1.28 YX-d - 40 45 × 53 × 10 1.28 YX-d - 45 50 × 58 × 10 1.48 YX-d - 50 55 × 63 × 10 1.48 YX-d - 55 60 × 72 × 14 2.19 YX-d - 60 63 × 75 × 14 2 .19 YX-d - 65 65 × 77 × 14 2.19YX-d - 70 70 × 82 × 14 2.44YX-d - 75 75 × 87 × 14 2.44YX-d - 80 80 × 92 × 14 3.25 YX-d - 85 85 × 97 × 14 3.25 YX-d - 90 90 × 102 × 14 3.88 YX-d - 95 95 × 107 × 14 3.88 YX-d - 100 100 × 112 × 14 3.88 YX-d - 105 105 × 121 × 14 6.65 YX-d - 110 110 × 126 × 14 6.65 YX-d - 115 115 × 131 × 14 6.65 YX-d - 120 120 × 136 × 14 6.9 YX-d - 125 125 × 141 × 14 6.9 YX-d - 130 130 × 146 × 14 8.12 YX-d - 140 140 × 156 × 14 8.12 YX-d - 145 145 × 161 × 14 8.12 YX-d - 150 150 × 166 × 14 8.8 YX-d - 155 155 × 171 × 14 8.8YX-d - 160 160 × 176 × 14 10.53 YX-d - 165 165 × 181 × 14 11.53 YX-d - 170 170 × 186 × 18 11.53 YX-d - 175 175 × 191 × 18 11.53 YX-d - 180 180 × 196 × 18 13.65 YX-d - 185 185 × 201 × 18 13.65 YX-d - 190 190 × 206 × 18 15.93 YX-d - 200 200 × 216 × 18 15.93 YX-d - 210 210 × 226 × 18 15.93 YX-d - 220 220 × 236 × 18 15.93 YX-d - 230 230 × 246 × 18 15.25 YX-d - 235 235 × 251 × 18 15.25 YX-d - 240 240 × 256 × 18 15.25 YX-d - 250 250 × 266 × 18 20 YX-d - 260 260 × 276 × 18 20 YX-d - 270 270 × 286 × 18 20.75 YX-d - 280 280 × 296 × 18 21.5 YX-d - 290 290 × 306 × 18 21.5 YX-d - 300 300 × 316 × 18 21.5 YX-d - 320 320 × 344 × 24 42.5 YX-d - 340 340 × 364 × 24 44.57 YX-d - 360 360 × 384 × 24 45.75 YX-d - 380 380 × 404 × 24 49 YX-d - 400 400 × 424 × 24 49 YX-d - 420 420 × 444 × 24 49.85 YX-d - 450 450 × 474 × 24 49.85 YX-d - 500 500 × 524 × 24 64.58 YX-d - 520 520 × 544 × 24 68 YX-d - 560 560 × 584 × 24 69 YX-d - 600 600 × 624 × 24 81.6 一产品用途适用于油为介质的管路系统中，供焊接，卡套，扩大管接头，螺塞及机械装置的压力系统密封，为防止油液，燃料，水和药品等泄露，公称压力至40Mpa,工作温度为﹣25℃～﹢100℃。
Y型密封圈和规格及原理
Y型密封圈和规格及原理
Y型密封圈的规格可以根据具体的使用条件和要求进行定制，一般包
括内径（ID）、外径（OD）、厚度（T）等。
由于密封圈需要与密封的零
件进行配合，所以其规格必须与零件的尺寸相适应。
除了常见的标准尺寸外，根据特定的要求还能够定制非标准尺寸的Y型密封圈。
Y型密封圈的原理主要是通过其特殊的截面形状实现密封效果。
Y型
截面具有良好的适应性和弹性，能够在受力时产生压力，从而与密封的零
件形成紧密的配合，阻止介质的泄漏。
Y型密封圈的截面形状类似于一个
由三个曲线组成的Y字形，其中两条曲线位于上半部分，一条曲线位于下
半部分。
这种特殊的形状使得Y型密封圈具有较高的密封性能。
1.将Y型密封圈安装在密封的零件上，使其内径与轴或孔配合。
2.当环境中存在一定的压力时，Y型密封圈的上半部分受到压力作用，产生一定的压力力在密封零件上。
3.密封零件受到压力力作用后，会与Y型密封圈形成紧密的配合，并
产生一定的摩擦力。
4.密封零件与Y型密封圈之间的摩擦力能够有效地阻止介质的泄漏。
需要注意的是，Y型密封圈的密封性能受到许多因素的影响，如安装
过程中的误差、密封零件的表面质量等。
为了确保Y型密封圈的正常工作，需要正确地选择尺寸，保证安装的质量，同时要对其进行定期的检查和更换。
总结起来，Y型密封圈是一种常用的密封元件，具有良好的密封性能。
它的规格可以根据具体需求进行定制，工作原理是通过特殊的截面形状产
生压力力和摩擦力，阻止介质的泄漏。
在使用过程中需要注意选择合适的尺寸，正确安装，并定期进行检查和更换，以保证其正常工作。
Y型密封圈规格型号及密封原理
Y型密封圈规格型号及密封原理
Y型密封圈的规格型号有很多，根据不同的应用场合和要求，可以选
择不同材料和尺寸的密封圈。
最常用的材料有橡胶，比如丁腈橡胶（NBR）、氟橡胶（FKM）、硅橡胶（VMQ）等。
除了橡胶材料，还可以使
用一些金属材料，比如不锈钢。
根据具体的工艺要求，密封圈的尺寸也有
不同的选择，一般根据密封口的直径和厚度来确定。
1.基于压缩变形：当Y型密封圈安装在密封孔中时，外部的压力作用
在密封唇上，密封唇会受到压缩变形，从而填充密封间隙，保证密封效果。
2.基于侧壁摩擦力：由于Y型密封圈的特殊形状，它可以通过与密封
孔的侧壁产生摩擦力来增强密封效果。
密封圈的密封唇与密封孔的侧壁接触，形成摩擦力，提高密封性能。
3.基于弹性恢复：Y型密封圈的材料通常具有较好的弹性，可以在外
力作用下发生变形，并在力释放后恢复到原来的形状。
这种弹性恢复特性
使得Y型密封圈能够适应不同的工作状态并保持良好的密封性能。
总之，Y型密封圈通过压缩变形、壁摩擦力和弹性恢复等原理来实现
密封效果。
它具有结构简单、密封可靠、耐磨耐油等特点，在工业设备中
广泛应用。
轴、孔用y型密封圈规格尺寸
∙公司名称：∙上海左泰工贸有限公司∙详细说明：∙YX-D密封件(孔用) 材质:PU聚氨脂产品用途：用于往复运动液压油缸中活塞的密封适用范围：TPU：一般液压缸；通用设备液压缸CPU：工程机械用液压缸及高温、高压用油缸材质：聚氨酯PU, 可以安装要求订做:丁晴橡胶,氟橡胶,硅胶.材质产品硬度：HS85±2°A 工作温度：TPU：- 40~ +80℃CPU：-40~ +120℃工作压力：≤32Mpa 工作介质：液压油、乳化液、水标准来源：JB/ZQ4264-97 JB/ZQ4264-86 取代Q/ZB248-77型号尺寸单价YX-D-16 16 × 10 × 8 0.60YX-D-18 18 × 12 × 8 0.60YX-D-20 20 × 14 × 8 0.60YX-D-22 22 × 16 × 8 0.60YX-D-25 25 × 19 × 8 0.60YX-D-28 28 × 22 × 8 0.68YX-D-30 30 × 22 × 10 0.68YX-D-32 32 × 24 × 10 0.68YX-D-35 35 × 27 × 10 0.68YX-D-40 40 × 32 × 10 0.95YX-D-45 45 × 37 × 10 0.95YX-D-50 50 × 42 × 10 1.28YX-D-55 55 × 47 × 10 1.28YX-D-60 60 × 48 × 14 1.88YX-D-63 63 × 51 × 14 1.88YX-D-65 65 × 53 × 14 1.98YX-D-70 70 × 58 × 14 2.18YX-D-75 75 × 63 × 14 2.18YX-D-80 80 × 68 × 14 2.4YX-D-85 85 × 73 × 14 2.4YX-D-90 90 × 78 × 14 2.6YX-D-95 95 × 83 × 14 3.6YX-D-100 100 × 88 × 14 3.6YX-D-105 105 × 89 × 14 4.8YX-D-110 110 × 94 × 14 4.98 YX-D-115 115 × 99 × 14 4.98 YX-D-120 120 × 104 × 14 4.98 YX-D-125 125 × 109 × 14 6.6YX-D-130 130 × 114 × 14 6.6YX-D-135 135 × 119 × 14 6.9YX-D-140 140 × 124 × 14 6.9YX-D-145 145 × 129 × 14 6.95 YX-D-150 150 × 134 × 14 6.95 YX-D-155 155 × 139 × 14 6.95 YX-D-160 160 × 144 × 14 9.44型号尺寸单价YX-D-165 165 × 149 × 14 9.44 YX-D-170 170 × 154 × 18 9.88 YX-D-175 175 × 159 × 18 9.88 YX-D-180 180 × 164 × 18 11.53 YX-D-185 185 × 169 × 18 11.53 YX-D-190 190 × 174 × 18 11.53 YX-D-195 195 × 179 × 18 11.53 YX-D-200 200 × 184 × 18 11.87 YX-D-210 210 × 194 × 18 11.87 YX-D-220 220 × 204 × 18 11.87 YX-D-230 230 × 214 × 18 15.62 YX-D-240 240 × 224 × 18 15.62 YX-D-250 250 × 234 × 18 18.2 YX-D-260 260 × 244 × 18 20.83 YX-D-265 265 × 249 × 18 20.83 YX-D-270 270 × 254 × 18 20.33 YX-D-275 275 × 259 × 18 20.83 YX-D-280 280 × 264 × 18 20.83 YX-D-290 290 × 274 × 18 21.37 YX-D-300 300 × 284 × 18 21.37YX-D-320 320 × 296 × 24 42.87YX-D-340 340 × 316 × 24 43.64YX-D-350 350 × 326 × 24 43.64YX-D-360 360 × 336 × 24 43.64YX-D-380 380 × 356 × 24 46.55YX-D-400 400 × 376 × 24 46.55YX-D-410 410 × 386 × 24 60.25YX-D-420 420 × 396 × 24 60.25YX-D-440 440 × 416 × 24 61.5YX-D-450 450 × 426 × 24 61.5YX-D-480 480 × 456 × 24 63YX-D-500 500 × 476 × 24 65.8YX-D-560 560 × 536 × 24 69.5YX-D-600 600 × 576 × 24 90YX-d 密封件(轴用) 材质:PU聚氨脂产品用途：用于往复运动液压油缸中活塞的密封适用范围：TPU：一般液压缸；通用设备液压缸CPU：工程机械用液压缸及高温、高压用油缸材质：聚氨酯PU 可以安装要求订做:丁晴橡胶,氟橡胶,硅胶.材质产品硬度：HS85±2°A 工作温度：TPU：- 40~ +80℃CPU：-40~ +120℃工作压力：≤32Mpa 工作介质：液压油、乳化液、水标准来源：JB/ZQ4264-97 JB/ZQ4264-86 取代Q/ZB248-77型号尺寸单价尺寸(内径×外径×高) 批价YX-d - 8 8 × 14 × 8 0.83YX-d - 10 10 × 16 × 8 0.83YX-d - 12 12 × 18 × 8 0.83YX-d - 14 14 × 20 × 8 0.83YX-d - 16 16 × 22 × 8 0.83YX-d - 18 18 × 24 × 8 0.83YX-d - 20 20 × 28 × 8 0.83YX-d - 22 22 × 30 × 8 0.83YX-d - 24 25 × 33 × 8 0.83YX-d - 25 28 × 36 × 8 0.83YX-d - 28 30 × 38 × 10 0.95YX-d - 30 32 × 41 × 10 0.95YX-d - 32 35 × 43 × 10 0.95YX-d - 35 40 × 48 × 10 1.28YX-d - 40 45 × 53 × 10 1.28YX-d - 45 50 × 58 × 10 1.48YX-d - 50 55 × 63 × 10 1.48YX-d - 55 60 × 72 × 14 2.19YX-d - 60 63 × 75 × 14 2 .19YX-d - 65 65 × 77 × 14 2.19YX-d - 70 70 × 82 × 14 2.44YX-d - 75 75 × 87 × 14 2.44YX-d - 80 80 × 92 × 14 3.25YX-d - 85 85 × 97 × 14 3.25YX-d - 90 90 × 102 × 14 3.88YX-d - 95 95 × 107 × 14 3.88YX-d - 100 100 × 112 × 14 3.88 YX-d - 105 105 × 121 × 14 6.65 YX-d - 110 110 × 126 × 14 6.65 YX-d - 115 115 × 131 × 14 6.65 YX-d - 120 120 × 136 × 14 6.9 YX-d - 125 125 × 141 × 14 6.9 YX-d - 130 130 × 146 × 14 8.12 YX-d - 140 140 × 156 × 14 8.12 YX-d - 145 145 × 161 × 14 8.12 YX-d - 150 150 × 166 × 14 8.8 YX-d - 155 155 × 171 × 14 8.8 YX-d - 160 160 × 176 × 14 10.53 YX-d - 165 165 × 181 × 14 11.53 YX-d - 170 170 × 186 × 18 11.53 YX-d - 175 175 × 191 × 18 11.53 YX-d - 180 180 × 196 × 18 13.65 YX-d - 185 185 × 201 × 18 13.65 YX-d - 190 190 × 206 × 18 15.93 YX-d - 200 200 × 216 × 18 15.93YX-d - 210 210 × 226 × 18 15.93YX-d - 220 220 × 236 × 18 15.93YX-d - 230 230 × 246 × 18 15.25YX-d - 235 235 × 251 × 18 15.25YX-d - 240 240 × 256 × 18 15.25YX-d - 250 250 × 266 × 18 20YX-d - 260 260 × 276 × 18 20YX-d - 270 270 × 286 × 18 20.75YX-d - 280 280 × 296 × 18 21.5YX-d - 290 290 × 306 × 18 21.5YX-d - 300 300 × 316 × 18 21.5YX-d - 320 320 × 344 × 24 42.5YX-d - 340 340 × 364 × 24 44.57YX-d - 360 360 × 384 × 24 45.75YX-d - 380 380 × 404 × 24 49YX-d - 400 400 × 424 × 24 49YX-d - 420 420 × 444 × 24 49.85YX-d - 450 450 × 474 × 24 49.85YX-d - 500 500 × 524 × 24 64.58YX-d - 520 520 × 544 × 24 68YX-d - 560 560 × 584 × 24 69YX-d - 600 600 × 624 × 24 81.6一产品用途适用于油为介质的管路系统中，供焊接，卡套，扩大管接头，螺塞及机械装置的压力系统密封，为防止油液，燃料，水和药品等泄露，公称压力至40Mpa,工作温度为﹣25℃～﹢100℃。
轴孔用Y型密封圈规格尺寸
•公司名称：•上海左泰工贸有限公司•详细说明：•YX-D密封件(孔用) 材质:PU聚氨脂产品用途：用于往复运动液压油缸中活塞的密封适用范围：TPU：一般液压缸；通用设备液压缸CPU：工程机械用液压缸及高温、高压用油缸材质：聚氨酯PU, 可以安装要求订做:丁晴橡胶,氟橡胶,硅胶.材质产品硬度：HS85±2°A 工作温度：TPU：- 40~ +80℃CPU：-40~ +120℃工作压力：≤32Mpa 工作介质：液压油、乳化液、水标准来源：JB/ZQ4264-97 JB/ZQ4264-86 取代Q/ZB248-77型号尺寸单价YX-D-16 16 × 10 × 8 0.60YX-D-18 18 × 12 × 8 0.60YX-D-20 20 × 14 × 8 0.60YX-D-22 22 × 16 × 8 0.60YX-D-25 25 × 19 × 8 0.60YX-D-28 28 × 22 × 8 0.68YX-D-30 30 × 22 × 10 0.68YX-D-32 32 × 24 × 10 0.68YX-D-35 35 × 27 × 10 0.68YX-D-40 40 × 32 × 10 0.95YX-D-45 45 × 37 × 10 0.95YX-D-50 50 × 42 × 10 1.28YX-D-55 55 × 47 × 10 1.28YX-D-60 60 × 48 × 14 1.88YX-D-63 63 × 51 × 14 1.88YX-D-65 65 × 53 × 14 1.98YX-D-70 70 × 58 × 14 2.18YX-D-75 75 × 63 × 14 2.18YX-D-80 80 × 68 × 14 2.4YX-D-85 85 × 73 × 14 2.4YX-D-90 90 × 78 × 14 2.6YX-D-95 95 × 83 × 14 3.6YX-D-100 100 × 88 × 14 3.6YX-D-105 105 × 89 × 14 4.8YX-D-110 110 × 94 × 14 4.98 YX-D-115 115 × 99 × 14 4.98 YX-D-120 120 × 104 × 14 4.98 YX-D-125 125 × 109 × 14 6.6YX-D-130 130 × 114 × 14 6.6YX-D-135 135 × 119 × 14 6.9YX-D-140 140 × 124 × 14 6.9YX-D-145 145 × 129 × 14 6.95 YX-D-150 150 × 134 × 14 6.95 YX-D-155 155 × 139 × 14 6.95 YX-D-160 160 × 144 × 14 9.44型号尺寸单价YX-D-165 165 × 149 × 14 9.44 YX-D-170 170 × 154 × 18 9.88 YX-D-175 175 × 159 × 18 9.88 YX-D-180 180 × 164 × 18 11.53 YX-D-185 185 × 169 × 18 11.53 YX-D-190 190 × 174 × 18 11.53 YX-D-195 195 × 179 × 18 11.53 YX-D-200 200 × 184 × 18 11.87 YX-D-210 210 × 194 × 18 11.87 YX-D-220 220 × 204 × 18 11.87 YX-D-230 230 × 214 × 18 15.62 YX-D-240 240 × 224 × 18 15.62 YX-D-250 250 × 234 × 18 18.2 YX-D-260 260 × 244 × 18 20.83 YX-D-265 265 × 249 × 18 20.83 YX-D-270 270 × 254 × 18 20.33 YX-D-275 275 × 259 × 18 20.83 YX-D-280 280 × 264 × 18 20.83 YX-D-290 290 × 274 × 18 21.37 YX-D-300 300 × 284 × 18 21.37YX-D-320 320 × 296 × 24 42.87YX-D-340 340 × 316 × 24 43.64YX-D-350 350 × 326 × 24 43.64YX-D-360 360 × 336 × 24 43.64YX-D-380 380 × 356 × 24 46.55YX-D-400 400 × 376 × 24 46.55YX-D-410 410 × 386 × 24 60.25YX-D-420 420 × 396 × 24 60.25YX-D-440 440 × 416 × 24 61.5YX-D-450 450 × 426 × 24 61.5YX-D-480 480 × 456 × 24 63YX-D-500 500 × 476 × 24 65.8YX-D-560 560 × 536 × 24 69.5YX-D-600 600 × 576 × 24 90YX-d 密封件(轴用) 材质:PU聚氨脂产品用途：用于往复运动液压油缸中活塞的密封适用范围：TPU：一般液压缸；通用设备液压缸CPU：工程机械用液压缸及高温、高压用油缸材质：聚氨酯PU 可以安装要求订做:丁晴橡胶,氟橡胶,硅胶.材质产品硬度：HS85±2°A 工作温度：TPU：- 40~ +80℃CPU：-40~ +120℃工作压力：≤32Mpa 工作介质：液压油、乳化液、水标准来源：JB/ZQ4264-97 JB/ZQ4264-86 取代Q/ZB248-77型号尺寸单价尺寸(内径×外径×高) 批价YX-d - 8 8 × 14 × 8 0.83YX-d - 10 10 × 16 × 8 0.83YX-d - 12 12 × 18 × 8 0.83YX-d - 14 14 × 20 × 8 0.83YX-d - 16 16 × 22 × 8 0.83YX-d - 18 18 × 24 × 8 0.83YX-d - 20 20 × 28 × 8 0.83YX-d - 22 22 × 30 × 8 0.83YX-d - 24 25 × 33 × 8 0.83YX-d - 25 28 × 36 × 8 0.83YX-d - 28 30 × 38 × 10 0.95YX-d - 30 32 × 41 × 10 0.95YX-d - 32 35 × 43 × 10 0.95YX-d - 35 40 × 48 × 10 1.28YX-d - 40 45 × 53 × 10 1.28YX-d - 45 50 × 58 × 10 1.48YX-d - 50 55 × 63 × 10 1.48YX-d - 55 60 × 72 × 14 2.19YX-d - 60 63 × 75 × 14 2 .19YX-d - 65 65 × 77 × 14 2.19YX-d - 70 70 × 82 × 14 2.44YX-d - 75 75 × 87 × 14 2.44YX-d - 80 80 × 92 × 14 3.25YX-d - 85 85 × 97 × 14 3.25YX-d - 90 90 × 102 × 14 3.88YX-d - 95 95 × 107 × 14 3.88YX-d - 100 100 × 112 × 14 3.88 YX-d - 105 105 × 121 × 14 6.65 YX-d - 110 110 × 126 × 14 6.65 YX-d - 115 115 × 131 × 14 6.65 YX-d - 120 120 × 136 × 14 6.9 YX-d - 125 125 × 141 × 14 6.9 YX-d - 130 130 × 146 × 14 8.12 YX-d - 140 140 × 156 × 14 8.12 YX-d - 145 145 × 161 × 14 8.12 YX-d - 150 150 × 166 × 14 8.8 YX-d - 155 155 × 171 × 14 8.8 YX-d - 160 160 × 176 × 14 10.53 YX-d - 165 165 × 181 × 14 11.53 YX-d - 170 170 × 186 × 18 11.53 YX-d - 175 175 × 191 × 18 11.53 YX-d - 180 180 × 196 × 18 13.65 YX-d - 185 185 × 201 × 18 13.65 YX-d - 190 190 × 206 × 18 15.93 YX-d - 200 200 × 216 × 18 15.93YX-d - 210 210 × 226 × 18 15.93YX-d - 220 220 × 236 × 18 15.93YX-d - 230 230 × 246 × 18 15.25YX-d - 235 235 × 251 × 18 15.25YX-d - 240 240 × 256 × 18 15.25YX-d - 250 250 × 266 × 18 20YX-d - 260 260 × 276 × 18 20YX-d - 270 270 × 286 × 18 20.75YX-d - 280 280 × 296 × 18 21.5YX-d - 290 290 × 306 × 18 21.5YX-d - 300 300 × 316 × 18 21.5YX-d - 320 320 × 344 × 24 42.5YX-d - 340 340 × 364 × 24 44.57YX-d - 360 360 × 384 × 24 45.75YX-d - 380 380 × 404 × 24 49YX-d - 400 400 × 424 × 24 49YX-d - 420 420 × 444 × 24 49.85YX-d - 450 450 × 474 × 24 49.85YX-d - 500 500 × 524 × 24 64.58YX-d - 520 520 × 544 × 24 68YX-d - 560 560 × 584 × 24 69YX-d - 600 600 × 624 × 24 81.6一产品用途适用于油为介质的管路系统中，供焊接，卡套，扩大管接头，螺塞及机械装置的压力系统密封，为防止油液，燃料，水和药品等泄露，公称压力至40Mpa,工作温度为﹣25℃～﹢100℃。
Y型密封圈规格型及密封原理
Y型密封圈规格型及密封原理Y型密封圈是一种常用的密封件，它的形状呈“Y”字型，因此得名。
该密封圈主要由两个交叉的弹性圆环组成，能够提供双向密封。
Y型密封圈广泛应用于液压系统、气动系统、汽车工业、机械制造等领域，具有密封性好、耐磨损、寿命长等优点。
1.Y1型密封圈：适用于通径较小的密封要求，一般用于液体介质。
2.Y2型密封圈：适用于通径较大的密封要求，一般用于气体介质。
3.Y3型密封圈：适用于耐高温、耐压要求较高的场合，一般用于特殊介质。
4.Y4型密封圈：适用于密封要求高、抗压能力强的场合，一般用于工程机械等领域。
Y型密封圈的密封原理主要是通过其特殊的结构来实现。
当压力作用在Y型密封圈的密封面上时，圆环受到挤压变形，使接触面间产生预压，并将密封面与被密封部件之间的间隙密封起来。
由于Y型密封圈的两个交叉台面相互配合，能够产生较大的接触力，并具有良好的密封效果。
1.静止密封：当被密封部件相对静止时，Y型密封圈在其剖面处与密封面接触，通过预压力将间隙密封起来，实现静止密封。
2.动态密封：当被密封部件相对运动时，Y型密封圈在接触面上形成切向梯形密封区，动密封过程中压缩变形产生摩擦力，使密封面间的间隙变窄，达到动态密封效果。
Y型密封圈优点很多。
首先，它具有良好的密封性能，能够有效防止介质的泄漏。
其次，Y型密封圈具有较长的使用寿命和较好的耐磨性能，能够承受较大的压力和温度。
此外，Y型密封圈结构简单，安装方便，成本较低。
因此，Y型密封圈被广泛应用于各行各业的密封领域。
总而言之，Y型密封圈是一种重要的密封件，其规格型号多样，密封原理简单有效。
作为一种双向密封器件，Y型密封圈具有良好的密封性能、耐磨损性能和可靠的工作原理，应用广泛。
对于不同的应用要求，可以选择不同规格型号的Y型密封圈，以满足不同的密封需求。
上海减震垫异形密封圈原理及参数
上海减震垫异形密封圈原理及参数
（最新版）
目录
1.上海减震垫异形密封圈概述
2.异形密封圈的原理
3.异形密封圈的参数
4.异形密封圈的应用领域
5.异形密封圈的未来发展
正文
【上海减震垫异形密封圈概述】
上海减震垫异形密封圈是一种用于减震和密封的环状产品，主要由橡胶或其他弹性材料制成，用于防止液体、气体等物质的泄漏。
异形密封圈的特点是其截面形状可以根据需要进行定制，以适应各种不同的应用场景。
【异形密封圈的原理】
异形密封圈的原理是利用其弹性材料在受到压缩时产生的变形，形成一个密封空间，从而防止液体或气体的泄漏。
当外部压力变化时，异形密封圈可以自动调整其形状，以保持密封状态。
【异形密封圈的参数】
异形密封圈的主要参数包括硬度、抗拉强度、耐磨性、耐油性、耐高温性等。
这些参数决定了异形密封圈的使用范围和寿命。
【异形密封圈的应用领域】
异形密封圈广泛应用于汽车、机械、航空航天、石油化工、电力等产业，用于减震、密封、固定等。
【异形密封圈的未来发展】
随着科技的发展，异形密封圈在未来将会有更广泛的应用，其技术也将不断改进，以满足更高的性能要求。
高低唇y形及蕾形孔用密封圈系列+高低唇y形及蕾形轴用密封圈系列
高低唇Y形及蕾形孔用密封圈系列
产品用途：用于往复运动高低压.油缸活塞的密封
材质：丁腈橡胶. 硬度：HS 75°A
氟胶HS 80°A
聚氨酯HS 85°
A
夹织物橡胶HS 95°A
工作温度：- 40 ~ +120 ℃
工作压力：≤32 MPa 蕾形圈≤50 MPa
工作介质：液压油、水压缩空气
标准来源：GB10708.1-89
注：沟槽尺寸符合GB2879-86
订货标记： SYTD-31-70 * 55
SYTD-31-70X55蕾
简记：Y70X55X11.5
蕾70X55X11.3
注：工作压力＞16MPa时,建议使用挡圈
高低唇Y形及蕾形轴用密封圈系列
产品用途:用于往复运动高低压.油缸活塞杆密封
材质：丁腈橡胶硬度：HS 75°A
氟胶HS 80°A
聚氨酯HS 85°A 夹织物橡胶HS 95°
A
工作温度：- 40 ~ +120 ℃
工作压力：≤32 Mpa 蕾形圈≤50 Mpa 工作介质：液压油、水、压缩空气
标准来源：GB10708.1-89
注：沟槽尺寸符合GB2878-86
订货标记:SYTD-29-50 X 65X12.5
SYTD-29-50X65X12.5蕾简记:Y 50 X 65X12.5
蕾50 X 65X12.5
注：工作压力＞16MPa时,建议使用挡圈。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Y型密封圈规格型号表
Y型密封圈知识
1.主要性能
Y形密封圈的截面呈Y形，是一种典型的唇形密封圈。
按其截面的高、宽比例不同，可分为宽型、窄型、Yx型等几类。
若按两唇的高度是否相等，则可分为轴、孔通用型的等高唇Y形密封圈和不等高唇的轴用Y形密封圈和孔用Y形密形圈,如图5-7所示。
Y形密封圈广泛应用于往复动密封装置中，其使用寿命高于O形密封圈。
Y形密封圈的适用工作压力不大于40M P a，工作温度为-30~+80℃。
工作速度范围：采用丁腈橡胶制作时为0.01~0.6m/s；采用氟橡胶制作时，为0.05~0.3m/s；采用聚氨酯橡胶制作时，则为0.01~1m/s。
Y 形密封圈的密封性能、使用寿命及不用挡圈时的工作压力极限，都以聚氨酯橡胶材质为佳。
Y形密封圈的性能特点：
1）密封性能可靠；
2）摩擦阻力小，运动平稳；
3）耐压性好，适用压力范围广；
4）结构简单，价格低廉；
5）安装方便。
2.密封原理
Y形密封圈依靠其张开的唇边贴于密封副耦合面，并呈线状接触，在介质压力作用下产生“峰值”接触应力，压力越高，应力越大。
当耦合件以工作速度相对运动时，在密封唇与滑移耦合面之间形成一层密封液膜，从而产生密封作用。
密封唇边磨损后，由于介质压力的作用而具有一定的自动补偿能力。
图5-8所示为带有副唇的轴用Y形密封圈。
每次往复运动后，在其主、副唇之间都会残留下微量液体（工作介质）。
随着往复运动次数的
增多，残留液体将充满主、副唇之间的空间，形成一个特殊的“围困区”。
当主唇处于工作状态时，由于“围困区”内液体不可压缩，其间的压力远远高于小腔内的工作压力（见图5-8）。
此时，副唇与耦合面的接触应力，也远远大于主唇与耦合面间的接触应力。
因而，当轴外伸时迫使“围困区”内的液体压回小腔，从而形成了可靠的密封状态，提高了Y形密封圈的密封性能。
“围困区”内的压力越高，则副唇对耦合面的接触应力越大，密封性能也就越良好。
3.应用
安装Y形密封圈时，唇口一定要对着压力高的一侧，才能起密封作用。
为了防止在高压状态下，Y型密封圈的根部因材质塑性变形而被挤入密封耦合面的间歇，故应控制滑移耦合件间的配合间隙δ的大小，见图5-9a。
对于工作压力大于16M P a的Y形密封圈，为保证其使用寿命，防止密封圈的根部被挤入配合间隙，应在密封圈根部处安装挡圈，如图5-9b所示。
为了防止Y形密封圈在往复运动过程中出现翻转、扭曲等现象，即保持其运动平稳性，可在Y形密封圈的唇口处设置支承环，如图5-10所示。
支承环上开有均布的导流小孔，以利于压力介质通过小孔作用到密封圈唇边上，撑开双唇，保持Y形密封圈的正确动态姿势，保证其良好的密封性能。
对于宽型Y形密封圈，其截面的宽度为高度的二倍或二倍以上。
这种密封圈不会在沟槽里产生翻转、扭曲，可不安装支承环。
