教你学看心电图
教你学看心电图
3)Ⅲ度房室传导阻滞 ①P-R间期各不相等 ②P-P与R-R间期各有其固定的频率 ③心房率大于心室率 ④QRS波的形态与起搏点的位置有关
S A A-V V
=
=
=
=
=
=
=
=
=
=
=
=
V1
2、束支传导阻滞 1)右束支传导阻滞（RBBB) ① V1导联呈rsR’或M型 ②Ⅰ、V5、V6导联S波增宽 有切迹，时限≥0.04s ③QRS间期≥0.12s称完全 性右束支传导滞,<0.12s 称不完全性右束支传导阻 滞
感谢各位领导及老师 同事一年多来对我的关心和 帮助！ 感谢大家对我工作的支持！ 谢谢！
四、心律失常
（二）窦性心律失常 1、正常窦性心律
1）窦性P波 2）P-R间期≥0.12s 3）心率：60-100次/分 4）R-R间期相差＜0.12s
1、窦性心动过速（①窦性心律②HR>100次/分）
2、窦性心动过缓（①窦性心律②HR<60次/分）
3、窦性心律不齐 ①窦性心律 ②R-R间期相差〉0.12s） 4、窦性静止 ①较长时间无P波出现（或P和QRS波均不出现） ②长的P-P间期与基本的窦性P-P间期无倍数关系
各位老师 同事 大家好 !
心电图 ECG
一.心电图导联的连接 1.肢体导联 标准双极导联：Ⅰ左上肢 右上肢 Ⅱ 右上肢 左下肢 Ⅲ左上肢 左下肢 加压单极肢体导联： avR右上肢 avL左上肢 avF左下肢
2、胸前导联：
V1:胸骨右缘第4肋间 V2:胸骨左缘第4肋间 V3:V2、V4连线中点 V4:左锁骨中线与第5 肋间交界处 V5:V4与腋前线交界处 V6:V4与腋中线交界处
60 =75次/min 如： 0.80S
教你如何看懂心电图
教你如何看懂心电图心电图要怎么看？大多数人只知道心电图是一张有着密密麻麻格子的纸，纸上面有着一些不规则的曲线。
除了少数医生专家，很少有人能看懂心电图的，这怎么办呢？下面就教教大家怎么看心电图。
要想知道心电图怎么看，首先要了解心电图的组成部分和每部分的意义。
1、电图记录纸。
心电图是被记录在布满大小方格的纸上，所以想要知道心电图怎么看，首要的是知道这些格子代表的意义。
这些方格中每一条细竖线相隔1mm，每一条细横线也是相隔1mm，它们围成了1mm见方的小格。
粗线是每五个小格一条，每条粗线之间相隔就是5mm，横竖粗线又构成了大方格。
心电图记录纸是按照国际规定的标准速度移动的，移动速度为25mm/s，也就是说横向的每个小细格代表0.04s；每两条粗线之间的距离就是代表0.2s。
国际上对记录心电图时的外加电压也是有规定的，即外加1mV电压时，基线就应该准确地抬高10个小格，也就是说，每个小横格表示0.1mV，而每个大格就表示0.5mV，每两个大格就代表了这1mV。
2、心电图上的各种波形。
一次心动周期就会在新电图上记录出一系列地高低宽窄不同的波形。
包括P波、QRS波群、T波和（无）u波。
了解这些波形及其所代表的意义，是教你怎么看心电图的第二步。
P波，最先出现的一个振幅不高的圆钝波形，它记录的是窦房结激动的右、左心房的激动。
因为窦房结位于右心房，心房的激动先由它开始，所以P波的前半部分记录的是右心房的激动，中间部分记录的是左、右心房的共同激动而后部则代表左心房的激动。
除了aVR导联外，P波基本都是直立的，肢体导联中P波的高度多不超过0.25mV，胸前导联中直立的P波高度不应超过0.15mV。
正常的P波的宽度也不应超过0.11s。
QRS波群，继P波之后出现的一个狭窄但振幅高的波群。
由q波（有或无）、R波和S波组成。
它代表着兴奋从房室结发出先后通过房室束、左右束支和纤细的浦肯野纤维进入心肌细胞，刺激心室的收缩，因此可以将其看作是心室收缩的开始的心电图表现。
心电图读图五步法，太实用了！
心电图读图五步法，太实用了！干货满满，还不收藏？第一步观察P波判断心律P波代表心房除极波一、分析观察P波方向，通过观察P波，可以确认基本心率是窦性还是异位心律。
窦性心律心电图：P波在Ⅰ、Ⅱ、avF导联直立、avR导联倒置（P波方向的产生原因是心房在除极过程中所产生的心动力即心房综合向量指向左前下方，故电极位于心房右上方的avR导联所记录的P波是倒置，即除极方向指向的导联出现正向波，背向的导联出现负向波）。
若P波avR直立，Ⅰ、Ⅱ、avF倒置，称逆行P波，表示激动起自房室交界区。
心房、心室示意图二、分析观察P波时限正常﹤0.12s，形态直立圆凸。
（P波的前一半主要由右心房除极所产生，后一半主要由左心房除极所产生）1、若P波时间超过0.12秒，表示左心房肥大或房内传导阻滞。
1.1左心房肥大心电图①P波增宽≥0.12s,常出现在Ⅰ、Ⅱ、avL导联②呈双峰P波，且第二峰＞第一峰，峰距≥0.04s③PtfV1≤-0.04mm.s三、观察分析P波振幅：正常＜0.25mv(肢体导联)1、若P波振幅＞0.25mv,表示右心房肥大。
右心房肥大心电图：P波高而尖，振幅≥0.25mv,常出现在Ⅰ、Ⅱ、avF导联又称肺型P波，常见肺心病。
四、分析观察P-R间期P-R间期表示心房除极开始至心室除极开始，正常成人为0.12-0.20s。
若大于0.20s,表示I度房室传导阻滞（简称ⅠAVB）。
1、Ⅰ度房室传导阻滞心电图：P-R间期＞0.20s（或P-R间期＞相应心率最高值）。
（房室传导阻滞是由于房室交界区不应期延长，引起心房和心室间传导延缓或阻断，简称AVB。
根据传导阻滞程度可分为Ⅰ、Ⅱ、Ⅲ度，Ⅰ度、Ⅱ度称不完全性阻滞，Ⅲ度称完全性阻滞。
房室传导阻滞临床甚为常见，常见原因有心肌炎、心肌病、冠心病、洋地黄中毒及迷走神经兴奋性增高。
）2、P-R间期＜0.12s，可见于预激综合征。
预激综合征是由于先天或后天原因引起的房室间出现附加通路，使窦房结的激动快速下传激动心室的一部分，并使之预先激动，故名预激综合征。
看懂心电图的十大口诀(附带解释)

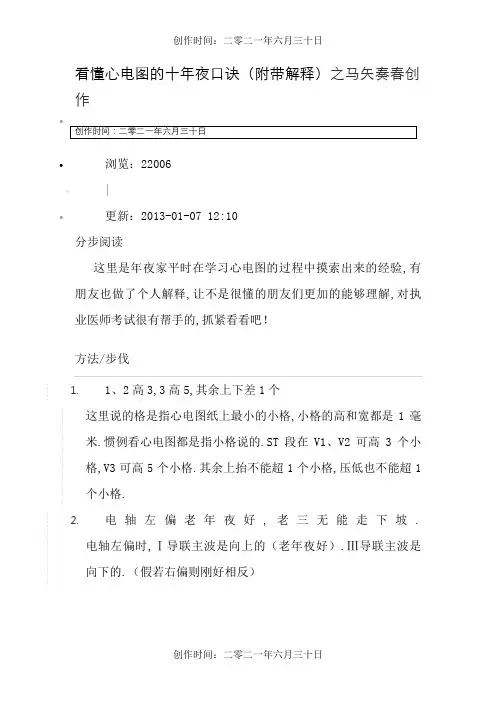

看懂心电图的十年夜口诀（附带解释）之马矢奏春创•浏览：22006•|•更新：2013-01-07 12:10分步阅读这里是年夜家平时在学习心电图的过程中摸索出来的经验,有朋友也做了个人解释,让不是很懂的朋友们更加的能够理解,对执业医师考试很有帮手的,抓紧看看吧！1.1、2高3,3高5,其余上下差1个这里说的格是指心电图纸上最小的小格,小格的高和宽都是1毫米.惯例看心电图都是指小格说的.ST段在V1、V2可高3个小格,V3可高5个小格.其余上抬不能超1个小格,压低也不能超1个小格.2.电轴左偏老年夜好,老三无能走下坡.电轴左偏时,Ⅰ导联主波是向上的（老年夜好）.Ⅲ导联主波是向下的.（假若右偏则刚好相反）3.左年夜V5二十五,右年夜V1整十个.左室年夜时,V5导联R波超越25个小格.右室年夜时,V1导联R 波超越10个小格.4.心房扑动海浪起,房颤无P锯齿波.心房扑动时,P波是一串串的,呈匀齐好看的海浪状.房颤时无P 波而代之以不规则锯齿波,R－R间距约对不等.5.若问心梗看Q宽,保证超越1小格.心梗时,若有Q波,则Q波宽度必需年夜于或即是1个小格.6.ST迎风红旗展,透壁心梗是楚歌.如果Q波不典范,这时候你可看到ST段与T波前支融合呈单向曲线,很象一面展开的红旗.7.ST下移还能救,救不及时变年夜Q.轻的心梗梗死范围只限于心内膜下,不到心室壁厚度的一半,这时心电图上ST段不是升高而是压低的,而且见不到Q波,但如果救治不妥,就酿成透壁性心梗了,就有年夜Q波了.8.房早形态似正常,提早呈现一组波.房早的波形略有变动,只是突然提前呈现一个,且后面有一个间歇,注意与窦性心律不齐鉴别.9.室早高年夜又宽阔,也可颠倒形态恶.室早最好认,是提早呈现的宽年夜QRS－T波群.主波向上向下都可.10. 2.1阻滞波距缩,直至脱落一组波.2度一型房室传导阻滞主波间距逐渐缩短（但P－R间期是逐渐延长的）,直至脱落一组QRS波,只剩一个孤独的P波,寂寞想哭.如此往复.导联在心电图的专业术语中,将记录心电图时电极在人体体表的放置位置及电极与放年夜器的连接方式称为心电图的导联.记录体表心电图必需解决的两个问题：一是电极的放置位置；二是电极与放年夜器的连接形式.中文名导联性质术语特征记录心电图优点有助描记稳定心脏除极,复极过程中发生的心电向量,通过容积导电传至身体各部,并发生电位差,将两电极置于人体的任何两点与心电图机连接,就可描记出心电图,这种放置电极并与心电图机连接的线路,称为心电图导联（lead）.经常使用的导联是标准导联,亦称双极肢体导联,反映两个肢体之间的电位差.Ⅰ导联：将左上肢电极与心电图机的正极端相连,右上肢电极与负极端相连,反映左上肢（L）与右上肢（r ）的电位差.当l 的电位高于r 时,便描记出一个向上的波形；当r 的电位高于l 时,则描记出一个向下的波形.Ⅱ导联：将左下肢电极与心电图机的正极端相连,右上肢电极与负极端相连,反映左下肢（F）与右上肢（r ）的电位差.当 f 的电位高于r 时,描记出一个向上波；反之,为一个向下波.Ⅲ导联：将左下肢与心电图机的正极端相连,左上肢电极与负极端相联,反映左下肢（F）与左上肢（l ）的电位差,当 f 的电位高于l 时,描记出一个向上波；反之,为一个向下波.放在右下肢的电极称为‘无关电极’,它有助于描记稳定.采纳国际通用导联体系,共有十二导联,即I、II、III、avL、avF、avR、v1、v2、v3、v4、v5、v6。
【实用】快速看懂心电图
【实用】快速看懂心电图有些人会觉得心电图不好看，不好懂，所以，我就写个帖子来帮助大家来快速看懂心电图，如有不到之处，敬请指出。
当然，最基础的，心电图每一个格子宽和高代表什么必须要知道。
第一步，看心律是否整齐，这一步至关重要，因为关系到后面对心电图的判断，所以第一部一定要看心律是否整齐，RR间期是否都相等。
第二步，假如是心律整齐的，看以下步骤：1.看RR间期，小于三大格，心动过速，大于五大格，心动过缓。
2.看V1和V5导联，正常心电图V1主波方向向下，V5导联主波方向向上。
如果V1或V5的QRS波成“M”型，则考虑束支传导阻滞，表现在V1为右束支，V5为左束支。
（这个不用解释吧？）然后看QRS宽度，大于等于0.12秒，为完全性传导阻滞，小于0.12秒为不完全性传导阻滞。
如果V1、V5的QRS波高尖，在V1上大于1.0mv （2大格），在V5上大于2.5mv（5大格），那么考虑心室肥大，V1高尖为右室肥大，V5高尖为左室肥大。
3.看I、III导联，这个只需要念口诀了，口对口，向左走，尖对尖，向右偏。
就是看I、III导联的主波方向来判断心电轴是向左还是向右偏。
4.看ST段，ST抬高，表示心肌梗死，ST降低，表示心肌缺血。
怎么判断是哪部分缺血或者梗死呐？V1、V2表示前间壁，V3、V4表示前壁，V5、V6表示前侧壁，V1-V4表示广泛前壁，I、aVL、V5、V6表示高侧壁，II、III、aVF表示下壁。
这个后面附图给大家看就很好记了。
5.如果有看到p波缺如的，那么考虑室上性心动过速。
6.看P-R间期，大于0.2s（1个大格）表示房室传导阻滞。
如果P-R间期固定，每个P波后都有QRS波，那么就是I度房室传导阻滞。
以上是针对心律整齐的心电图而言的。
第三步，假如是心律不齐的，看以下步骤：1.还是看P-R间期，假如P-R间期进行性延长，QRS波正常，那么考虑II度I型房室传导阻滞；假如P-R间期固定，而部分P波后没看到QRS波，那么考虑II度II型房室传导阻滞；如果P波与QRS波无关系，P-R间期不固定，那么考虑III度房室传导阻滞。
心电图学教学PPT彩图完整
心电图的波形与意义
P波
QRS波群
T波
代表左右心房的电活动， 异常时可能与心房肥大、
心房颤动等有关。
代表左右心室的电活动， 异常时可能与心室肥大、
心肌梗死等有关。
代表心室肌的复极化过 程，异常时可能与心肌 缺血、心肌梗死等有关。
QT间期
代表心室肌细胞从开始 兴奋到完全复极化的时 间，异常时可能与心律
正常心电图的参数范围
心率
60-100次/分钟。
QT间期
0.32-0.44秒。
QRS波群时限
不超过0.12秒。
P波时限
0.12-0.20秒。
PR间期
0.12-0.20秒。
正常心电图的解读技巧
观察波形是否规律
注意P波形态
分析QRS波群形态和时限
观察T波和U波形态
正常心电图的波形是有规律的 ，如果出现波形异常或心律不 齐，可能存在心脏疾病。
房颤
心电图表现为P波消失，代之以大小 不等、形态不同的f波，同时伴有心率 绝对不齐。常见于心血管疾病、甲状 腺功能亢进等。
异常心电图的鉴别诊断
窦性心动过速与室性心动过速的鉴别
窦性心动过速的心电图表现为P波形态正常，而室性心动过速的心电图表现为宽大畸形的 QRS波群。
房颤与室颤的鉴别
房颤的心电图表现为P波消失，代之以大小不等、形态不同的f波，而室颤的心电图表现为 QRS波群消失，代之以不规则的颤动波。
异常心电图彩图展示
异常心电图概述
介绍异常心电图的分类、常见病因和临床意义。
常见异常心电图波形
展示各种异常心电图的波形特点，如房颤、室性早搏等。
异常心电图病例分析
结合具体病例，分析异常心电图的表现、诊断和鉴别诊断。
四步法教你学会看心电图
四步法教学你看心电图哈医大二院心内科刘友斌一二三心电学发展历史传导系统的解剖与电生理心电图的基本组成四五四步法看心电图实例一.心电学发展历史心电学发展史•魏晋时期医学家任叔和著《脉经》被世界公认为心脏病学的鼻祖之一•1901年，Willem Einthoven 创制出第一台改进的弦线型心电图机•上世纪50年代，黄宛教授，首先使用弦线型心电图机•1982年，蒋文平教授最先在国内应用食管电生理检查二传导系统的解剖与电生理 基本解剖结构及电生理传导系统的血液供应基本解剖结构2、心脏的传导系统解剖（右面观）心脏的传导系统解剖（左面观）窦房结(SN)←“发电站”•位置和大小•细胞组成•内含丰富的神经纤维•窦房结动脉（SNA）60%来自RCA；40%来自LCX•是心脏的最高起搏点，发出正常冲动房室结（AVN）•房室间唯一正常的通路•呈网状结构，有双路传导的作用•是潜在的次级起搏点•减慢传导，保证心房、心室顺序收缩•血供通常来源于右冠←“变压器”房室束（希氏束）•是房室结的延续•很短，很快分出左束支•本身则向下延伸成为右束支束支和普氏纤维、激动的传导•左束支宽大室间隔左室面---最早的激动部位•左束支分成：左前分支；左后分支•右束支较细•普肯野纤维是各分支的延续，将激动最终传导到心室肌自律性细胞的电生理特性•自律性：– 窦房结 → 房室结 → 希-普纤维以下–（60~100bpm） (40~60bpm） (20~40bpm）•传导性：传导速度（m/s）–心房肌→结间束→房室结→希-普纤维→心室肌–0.4 1.0 0.02 4.0 1.0传导系统的血液供应约2/3人群由右冠发出约1/3人群由左冠回旋支发出少部分由左冠动脉回旋支支配房室结还受侧支动脉的支配一般不发生坏死，只会发生短暂的缺血左前分支--前室间隔支供血左后分支--房室结动脉，后室间隔双重供血 右束支：近端---室间隔前动脉和房室结动脉供血中段和远端--室间隔前动脉三.心电图的基本组成diagram of ECG complexes, intervals, and segmentsP-R intervaldiagram of ECG complexes, intervals, and segmentsdiagram of ECG complexes, intervals, and segmentsdiagram of ECG complexes, intervals, and segmentsdiagram of ECG complexes, intervals, and segmentsdiagram of ECG complexes, intervals, and segments两条重要的原则①只要有波型形成，必定涉及到心肌的电活动.基线只涉及传导束电活动②电向量正对电极主波向上，背对电极主波向下③宽QRS涉及电活动在细胞间传导（预激除外），窄QRS 电活动传导束传导四. 四步法看心电图第一步：找P波判断激动是否源于窦房结及功能（“总司令部”是否正常工作）1.激动是否源于窦房结：II导P波向上，aVR导联P波向下 ----激动源于窦房结2.窦房结功能是否正常：P波频率 60-90次/分, 功能正常P波频率< 60次/分,窦房结功能低下↑第二步：测定PR段，看P波和QRS的关系判断房室结功能是否完好（“参谋部”是否正常工作）↑第三步：测定ST段的关系判断冠脉是否缺血（“水管”是否正常工作）2.判断ST是否有缺血变化，以TP段为准，或QQ段为准——第四步：关注节律、心率、QRS 帮助诊断疑难心电图1.心率快的相对安全，慢的危险2.窄QRS心动过速相对安全第一步找到P波判定窦房结功能第二步测定P波和QRS的关系判定房室结的功能第三部测定ST段的变化判定是否为冠心病第四部 观察心率、节律、QRS 协助判断复杂心律失常目的：判定是否为恶性心律失常，是否为心肌梗死五.实例预激综合征急性前壁心肌梗死。
心电图教学ppt课件
通过定期监测心电图，可以评估心脏疾病的治疗效果，如心肌梗死 的再灌注治疗效果。
心电图在预防中的应用
1 2 3
预ቤተ መጻሕፍቲ ባይዱ心律失常
通过心电图监测，可以及时发现心律失常的先兆 ，采取相应的预防措施，避免严重心律失常事件 的发生。
预防心肌缺血
对于有心肌缺血风险的患者，定期进行心电图检 查可以及时发现心肌缺血的迹象，采取措施预防 心肌缺血的发作。
讨论与互动
鼓励学生提问和发表观点，促进师生 之间的交流与互动，提高教学效果。
多媒体与互动式的教学方法
多媒体展示
利用PPT课件、视频、动画等多种形式展 示心电图的波形、特征和变化规律。
VS
互动式教学
设置互动环节，如小组讨论、角色扮演等 ，引导学生积极参与教学过程，提高学习 效果。
THANKS
谢谢
评估运动耐量
通过心电图检查，可以评估个体的运动耐量，为 制定合理的运动计划和预防运动诱发的心脏事件 提供依据。
04
CHAPTER
心电图的案例分析
案例一：正常心电图的解读
总结词
了解正常心电图的特点和解读方法
详细描述
介绍正常心电图的波形、周期、振幅等基本要素，以及如何根据这些要素判断心 脏电生理功能是否正常。
案例二：异常心电图的解读
总结词
掌握异常心电图的识别和诊断
详细描述
介绍常见的心电图异常表现，如心律失常、心肌缺血、心肌梗死等，以及如何根据心电图特征判断心脏疾病的类 型和严重程度。
案例三：复杂心电图的解读
总结词
提高复杂心电图的分析和鉴别能力
详细描述
针对一些较为复杂的心电图表现，如房室传导阻滞、预激综合征、长QT间期综合征等，介绍其特征、 鉴别方法和临床意义。
心电图学习ppt课件
室内传导阻滞
QRS波群时限延长，形 态异常
预激综合征
PR间期缩短，QRS波起 始部顿挫，称为预激波 或δ波
03
心肌缺血与心肌梗死相关心电 图表现
Chapter
心肌缺血时ST-T改变及定位诊断
心肌缺血时ST段压低
心肌缺血时，心电图上ST段压低是最常见的表现，通常表 现为J点后ST段呈水平型或下斜型压低。
电解质紊乱时心电图特点分析
血钾浓度降低时，心电图表现为T 波低平或倒置、U波出现、QT间 期延长等。
血钙浓度降低时，心电图表现为 ST段延长、QT间期延长等。
高钾血症 低钾血症 高钙血症 低钙血症
血钾浓度升高时，心电图表现为T 波高尖、QRS波群增宽、P波消 失等。
血钙浓度升高时，心电图表现为 QT间期缩短、T波增宽等。
QT间期
从QRS波群的起点至T波终点，代表心室肌除极和复极 全过程所需的时间，正常时限因心率快慢而异。
02
常见异常心电图识别与诊断
Chapter
窦性心律失常
窦性心动过速
心率>100次/分，P波形态 正常，RR间期缩短
窦性心动过缓
心率<60次/分，P波形态 正常，RR间期延长
窦性心律不齐
同一导联上PP间期差异 >0.12秒，P波形态正常
方向相反
室性心动过速
连续3个或以上的室性搏动，频 率100-250次/分，QRS波宽大
畸形
心室扑动与颤动
QRS-T波群消失，代之以形态振 幅极不匀齐的波动，频率200-
500次/分
传导阻滞及预激综合征
房室传导阻滞
PR间期延长，一度房室 传导阻滞时每个P波后 均有QRS波；二度房室 传导阻滞时部分P波后 无QRS波；三度房室传 导阻滞时P波与QRS波 无固定关系
教你看懂心电图学习教案
04
复杂异常心电图分析技巧
传导阻滞类异常心电图分析
房室传导阻滞
根据阻滞程度分为一度、二度和 三度房室传导阻滞，心电图表现 为P波与QRS波群关系异常、PR
间期延长等。
束支传导阻滞
包括左束支传导阻滞和右束支传 导阻滞，心电图表现为QRS波群
形态和时限异常。
预激综合征
心电图表现为PR间期缩短、QRS 波群增宽及起始部粗钝等。
型或Rs型。
QRS波群振幅在标准肢体导联 中，R波振幅一般不超过2.5mV， 在胸导联中，V5、V6导联R波
振幅一般不超过2.5mV， RV5+SV1一般不超过4.0mV
（女性不超过3.5mV）。
T波形态与意义
T波代表心室快速复极时的电位变化。
T波方向在正常情况下大多与QRS主波的方向 一致。在Ⅰ、Ⅱ、V4-V6导联向上，AVR导联 向下，Ⅲ、AVF、V1-V3导联可以向上、双向 或向下。若V1导联的T波方向向上，则V2-V6
室性心律失常诊断及鉴别
室性期前收缩
提前出现的宽大畸形的QRS波，其前无相关P 波，T波方向与QRS主波方向相反。
室性心动过速
连续3个或3个以上室性期前收缩构成，心室率 通常为100-250次/分。
心室扑动与心室颤动
QRS波、ST段与T波无法辨认，代之以快速、 不规则且振幅较小的波动，频率在200-500次/ 分之间。
P波时间一般小于0.12秒。
QRS波群形态与意义
01
QRS波群代表心室肌除极的电 位变化。
02
QRS波群时间一般成人在0.060.10秒之间，最长不超过0.12
秒。
03
04
QRS波群形态在标准肢体导联 中，Ⅰ、Ⅱ导联多呈R型，Ⅲ导 联多呈RS型，AVF导联可呈R型 或RS型；在胸导联中，V1、V2 导联多呈rS型，V3、V4导联多 呈RS型，V5、V6导联可呈qR
心电图报告怎么看
心电图报告怎么看心电图（Electrocardiogram，简称ECG）是一种通过记录心脏电活动来诊断心脏疾病的常用检查方法。
对于大多数人来说，心电图报告可能会显得晦涩难懂，但只要掌握了一些基本知识，就能够轻松读懂心电图报告，下面将为大家详细介绍心电图报告的解读方法。
首先，我们要了解心电图的基本构成。
心电图报告一般由横坐标为时间，纵坐标为电压的图形组成。
在心电图上，有五个主要的波形，分别是P波、QRS波群、T波、PR间期和QT间期。
P波代表心房的兴奋，QRS波群代表心室的兴奋，T波代表心室的复极，PR间期是指P波开始到QRS波群开始的时间，QT间期是指心室肌收缩和舒张所需的时间。
其次，要注意观察心电图的波形。
正常的心电图波形应该是规则、对称的，各个波峰波谷应该清晰可辨。
P波、QRS波群、T波应该依次出现，且时间上有一定的规律性。
如果出现异常波形，比如P波消失、QRS波群宽大畸形、T波倒置等，都可能代表心脏存在异常。
接着，需要关注心电图的心率。
心率是指心脏每分钟跳动的次数，正常成年人的心率在60-100次/分钟之间。
通过心电图可以测算心率，一般来说，只需要数出R波的个数，然后乘以10，就能够得到心率。
如果心率过快或过慢，都可能是心脏疾病的表现。
此外，要留意心电图的PR间期和QT间期。
PR间期正常范围是0.12-0.20秒，QT间期正常范围是0.36-0.44秒。
如果这两个间期超出了正常范围，可能意味着存在心脏传导系统的问题或者心室肌的电生理异常。
最后，需要结合临床症状和其他检查结果来综合判断。
心电图只是心脏疾病诊断的一部分，还需要结合患者的临床症状、体格检查以及其他辅助检查结果来做出综合判断。
有些心脏疾病的诊断可能需要多次心电图检查，甚至结合其他检查手段，才能够做出准确的诊断。
总之，心电图报告的解读并不是一件困难的事情，只要掌握了一些基本的知识和技巧，就能够轻松读懂心电图报告。
希望本文能够帮助大家更好地理解和应用心电图报告，为心脏健康保驾护航。
心电图看图技巧及各心电图特点
1.3 看 QRS 波宽大畸形
若有则考虑：室性的、差传来的、阻滞来的、电轴转位来的
1.4 整体看导联
是否有胸前导联 R 波的递增不良，在心电图上 V1、V2、V3 的 R 波是递增的 S 波递减的 V4、V5、V6 的 R 波是递减的 S 波递增的。是否有左右室的高电压还要看结合电轴转向， 是否有小 q 波，通常 V1、V2 导联可以有小 q 一般比较瘦的人，或肺气肿的病人都可以 出现。但若 V4、V5 出现则就有问题了，应注意是否有问题了。
PP 间期＞1s（横坐标大于五个大格）
2.2.4 窦性心动过速
PP 间期＜0.6s（横坐标小于三个大格）
2.2.5 窦性4 个小格）
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，通系电1，力过根保管据护线生高0不产中仅工资2艺料22高试2可中卷以资配解料置决试技吊卷术顶要是层求指配，机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料2荷试2，下卷而高总且中体可资配保料置障试时2卷，32调需3各控要类试在管验最路；大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷，下安要与全加过，强度并看工且25作尽52下可22都能护可地1关以缩于正小管常故路工障高作高中；中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整，理核或高对者中定对资值某料，些试审异卷核常弯与高扁校中度对资固图料定纸试盒，卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置，接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资，，料要编试求5写、卷技重电保术要气护交设设装底备备置。4高调、动管中试电作线资高气，敷料中课并设3试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术，技线以来术槽及避、系免管统不架启必等动要多方高项案中方；资式对料，整试为套卷解启突决动然高过停中程机语中。文高因电中此气资，课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试，且技合进术理行，利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。：对对在于于分调差线试动盒过保处程护，中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技，，术应作是采为指用调发金试电属人机隔员一板，变进需压行要器隔在组开事在处前发理掌生；握内同图部一纸故线资障槽料时内、，设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷，试切线验除缆报从敷告而设与采完相用毕关高，技中要术资进资料行料试检，卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
学看心电图最简单方法
学看心电图最简单方法
学习心电图的最简单方法
心电图又称电脑心电图是医学检查疾病的主要工具之一，它可以直观地反映心脏功能的变化，是诊断心脏病及其他心脏相关疾病的有效方法。
学习心电图最简单的方法，首先应该了解基本概念，即了解心电图的脉络结构：P波，QRS波，T波和ST段。
P波，是心的起搏电路的尖峰，是房室跳动的可见形态，说明心跳正常;QRS波，是心房及室肌束的强迫收缩的顶点，它展示了心动脉的可见收缩波;T波，是室肌
的收缩释放的标志，通常呈钝态形状;ST段，是心绞痛或室上性心律失常的标记，
表明心电图发生异常。
其次，应该找到一本关于心电图的书籍或资料，或者上一些心电图课程，丰富自己的学习资料。
书籍中应该包括心电图的结构、诊断方法、病变形式及其相关的心电药物等的介绍。
同时，通过上心电图课程能够让自己对学习的内容有更深刻的印象和理解，从而提升学习心电图的效率。
此外，可以前往实习现场，熟悉心电图设备运行规程，实际操作心电图多次，并通过实操辅以临床医师的指导，进行心电图病变的诊断。
实习中可以尝试对比正常心电图和病变心电图，体会不同病变心电图之间的不同，从而提高认知能力。
最后，要记住掌握心电图的结构性信息及其诊断方法不是一时之间就可以掌握的，而应该用多次练习和总结的方法来深入理解心电图的机理，不断积累心电图的相关知识，才能在诊断方面取得更好的效果。
快速学会看心电图
一、心电图基本知识1、各波形的意义（1）P波：代表心房除极过程：故P波的异常常是代表心房的问题，例如一个COPD患者Ⅱ导联P波振幅>0.25mv，诊断右房肥大。
（2）PR间期：不等于PR段，而=P波+PR段。
代表心房除极开始至心室开始除极，故其时间延长可见于房室传导阻滞。
（3）QRS波群：心室除极全过程。
正常的QRS波群大家有目共赌，若出现宽大畸形的QRS波群，常代表心室出问题。
如室早表现为提前出现的宽大畸形QRS波，而作为房早，只要不伴室内差传，QRS形态是正常的。
心脏泵血靠的就是心室，而QRS波就是心室活动的表现，心房出问题不会马上出人命，但心室会，一份ECG若连异常的QRS波都找不到，说明心跳已经停止了。
（4）ST-T：心室复极全过程：故其异常亦多为心室的问题。
其临床地位极高，但其改变特异性欠佳。
（5）QT间期：整个心室活动过程。
主要看QTc间期，即校正后的QT间期，因心率慢QT间期必长，为使各种心率下的QT间期具有可比性，故产生QTc 间期[=QT间期/（根号R-R）]，其中R-R单位为S，一般只能由看电脑打出或查表获得，或靠感觉），QTc间期才是有意义的值。
2、作为非心电图专科医生，若从生理学的原理上去研究心电图，结果定是痛不欲生，一无所获。
临床医生只要能看懂这是一个什么图，危不危重，就够了。
3、心电图诊断的二个注意点：（1）一份ECG有几个诊断时，顺序是有一定讲究的，未查到明确标准，但肯定的是心律一定写第一位，如窦性心律、房性心律、房颤，而电轴左右偏写第二位，其他标准不详。
（2）ECG诊断内容分为三类：①A类：多指解剖、病理生理诊断：主要有各房室肥大、心肌梗死、缺血、冠脉供血不足、各电解质紊乱等，必须依赖临床资料。
例如对一个异常Q波+ST 段弓背型抬高+T波改变的典型心梗ECG，患者无胸痛胸闷等病史，一般是不能诊断心梗的，心电图报告完全可以卑鄙地写：异常Q波、ST-T改变，请结合临床，但这种报告外科医生看得懂吗？若负责任一点，可以写考虑急性心梗可能，请结合临床；单靠ECG一般是不够资格直接认为心梗（病理生理诊断）。
手把手教你读心电图(图案解析)
快速读懂心电图简化记忆----强化记忆1，正常心电图：不用说了,它有可能是把那几个波和导联都斩一段下来,每一个波给你3个周期,分成几行给你看,要注意2，左心室肥大:只要看V5大于5格,也是上下纵的5格3，右心室肥大:只要看V1大于2格,是上下纵的2格4，心房颤动,所有的P--P,Q--Q,R--R,S--S,T--T都没规律,也就是乱七八糟, 5，窦性心动过缓:每个心动周期都大于5个格(是左右横的格)6，窦性心动过速:每个心动周期都小于3个格(是左右的格)7，房性期前收缩:前面几个正常的波,接着一个波提前(注意：这个波的pQRSt 形状是正常的,只是提前罢了),接下去又是正常的波8，室性期前收缩:前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波9，典型心肌缺血：V456的ST段下移10，急性心肌梗死：Q波增宽+ST段弓背向上抬高，注意：前壁看V123456;后壁看Ⅱ，Ⅲ，aVF快速目测判断心电图的经验白话心电图只为帮助考生克服对心电图学习的畏难情绪，迅速通过考试，所以难免有所简化。
本篇内容与学术无关。
内容正在更新中1、正常心电图此主题相关图片如下：2、窦性心动过速每个心动周期都小于3个格(是左右的格) 此主题相关图片如下：3、窦性心动过缓每个心动周期都大于5个格(是左右横的格) 此主题相关图片如下：4、房性期前收缩---特点：各个波形正常，但是节律不一致。
前面几个正常的波,接着一个波提前(注意：这个波的pQRSt形状是正常的,只是提前罢了),接下去又是正常的波此主题相关图片如下：5、室性期前收缩---特点：出现宽大畸形的QRS 波，T波与主波方向相反前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波此主题相关图片如下：6、阵发性室上性心动过速---特点：与窦性心动过速有点相似，但是频律更快一些，在150-250次/分之间。
完整心电图学习课件
• PR间期 从P波起点至QRS波起点，代 表心房开始除极至心室开始除极的时间
• 正常值: 0.12 ～ 0.20s • 与年龄和心率有关 幼儿及心率快时，
PR 缩短；老年人及心率慢时， PR 略延 长，但不超过0.22s。
正常心室除极顺序
• 开始于室间隔中部, 自左向右除极； • 随后左右心室游离壁从心内膜向心外膜除
胸导联心电图 反映横面的心电活动。直接记录探查电
极下方那一部位的心电变化。
导联轴: 每一肢导联正负极之间的假想连线。
第二节 心电图的测量和正常数据
一 心电图测量
心电图纸
• 横向表示时间 – 每小格 - 0.04 s – 每大格 - 0.20 s
• 纵向表示电压 – 每小格 - 0.1 mV – 每大格 - 0.5 mV
压低，称右室肥大伴劳损
双侧心室肥大
• 大致正常心电图。 • 单侧心室肥大心电图。 • 双侧心室肥大心电图。
第四节 心肌缺血与ST－T改变
• 心室肌某一部分发生缺血, 会影响心室肌的复极, 在与缺血区相关导联上发生ST-T改变
• 心肌缺血的心电图改变类型 • 缺血型改变 T波改变（高耸、低平、双向、倒
双侧心房肥大
• P波增宽 ≥ 0.12s, • 振幅 ≥ 0.25mV, • V1呈高大双向P
波, 上下振幅均 超过正常范围。
二 心 室 肥 大
左心室肥大
1、左室高电压的表现（重要） Rv5或6＞2.5mV； Rv5+Sv1 ＞4.0mV（男） ＞3.5mV（女） R I ＞1.5mV；RavL ＞1.2mV； RavF ＞2.0mV； R I +SⅢ＞2.5mV。
手把手教你读心电图(图解)
快速读懂心电图简化记忆----强化记忆 1，正常心电图：不用说了,它有可能是把那几个波和导联都斩一段下来,每一个波给你3个周期,分成几行给你看,要注意 2，左心室肥大:只要看V5大于5格,也是上下纵的5格3，右心室肥大:只要看V1大于2格,是上下纵的2格4，心房颤动,所有的P--P,Q--Q,R--R,S--S,T--T都没规律,也就是乱七八糟, 5，窦性心动过缓:每个心动周期都大于5个格(是左右横的格) 6，窦性心动过速:每个心动周期都小于3个格(是左右的格) 7，房性期前收缩:前面几个正常的波,接着一个波提前(注意：这个波的pQRSt形状是正常的,只是提前罢了),接下去又是正常的波8，室性期前收缩:前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波9，典型心肌缺血：V456的ST段下移10，急性心肌梗死：Q波增宽+ST段弓背向上抬高，注意：前壁看V123456;后壁看Ⅱ，Ⅲ，aVF快速目测判断心电图的经验白话心电图只为帮助考生克服对心电图学习的畏难情绪，迅速通过考试，所以难免有所简化。
本篇内容与学术无关。
内容正在更新中1、正常心电图此主题相关图片如下：2、窦性心动过速每个心动周期都小于3个格(是左右的格) 此主题相关图片如下： 3、窦性心动过缓每个心动周期都大于5个格(是左右横的格) 此主题相关图片如下：4、房性期前收缩---特点：各个波形正常，但是节律不一致。
前面几个正常的波,接着一个波提前(注意：这个波的pQRSt形状是正常的,只是提前罢了),接下去又是正常的波此主题相关图片如下：5、室性期前收缩---特点：出现宽大畸形的QRS 波，T波与主波方向相反前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波此主题相关图片如下：6、阵发性室上性心动过速---特点：与窦性心动过速有点相似，但是频律更快一些，在150-250次/分之间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
普通人也可以看懂心电图
现在我国的心血管疾病患者越来越多，据卫生部统计，这一数字可能达到了1.6亿。
在我们努力预防心血管疾病发生的同时，也要关注已患病者的治疗。
任何疾病都需要专业的设备检测，心血管疾病也不例外。
一般情况下，常用到的检测手段有一下几种：心电图、心脏彩超、平板试验和冠状动脉造影。
其中心电图是应用最为广泛的一种。
想要看懂心电图并不容易，一般都需要专业知识的学习和长时间的实践。
很多人会觉得，去看病自然会有有专业的医生告知病情，自己看懂心电图并没有必要。
但是，目前各大企业在组织自己的员工体检的时候，由于参检人数庞大，往往只给发给员工心电图的检测结果，并得不到专业医师的指导，这就让很多人拿着检测结果不知所措。
况且，随着科学技术的发展，电子产品不断升级换代且变得廉价，家用的心电图仪走进了千家万户。
这让每个人更加了解自己的心脏状况，非常有利于心血管病的预防和检测。
这就需要我们了解一些心电图的基础知识，起码能够分别患病心脏与正常的心脏。
一旦发现自己或家人的心电图出现异常，及时去医院就诊往往能把疾病扼杀在萌芽中。
当然了，心电图中包含的知识庞杂而深奥，很多多年的老医生也未必能全部掌握。
但是作为普通人了解一些入门知识还是能做到的。
言归正传，下面就给大家简单的讲解一下如何看懂心电图。
首先，很多读者会问，心电图仪是如何把人体的心电活动记录下来的呢？
产生心电图的基础在于心肌细胞的电位变化，即心肌细胞的除极和复极。
静息的心肌细胞处于复极状态细胞膜外侧为正电荷，细胞膜内侧为负电荷。
两侧保持平衡，不产生电位变化。
（如图一）。
正常窦性心律时，心脏自律性最高的窦房结发出冲动，冲动沿着心脏内特殊的传导系统即心肌细胞由心房传向心室，在传递过程中，产生一对对迅速移动的电偶，细胞膜内外正负离子发生变动，出现动作电位进而产生动作电流。
（如图二）
此时若将检测电极置于体表一定的位置，便可将电位的变化记录下来。
（如图三）
图一图二图三
电位的差别随着心脏悸动的进行在不断的变动，因此，每一瞬间心脏的悸动都形成不同的心电合力，这一合力在空间的投影被称为空间的心电向量。
将心动周期中各瞬间的空间向量运行轨迹连接起来，这就构成空间心动向量环。
平面心动向量环在心电图各导联轴的投影用心电图机记录为变化着的曲线就是心电图了。
心电图上高低不一的波动是怎么回事呢？
正常的心电图是由几种不同的波段构成的。
（如图四）
图四图五在正常的心房除极过程中，心电向量从窦房结指向房室结。
除极由右心房至左心房。
这个过程在心电图上形成了P波。
QRS波群反映了左右心室的快速去极化的过程。
由于左右心室的肌肉组织比心房发达，所以QRS波群比P波的振幅高出很多。
T波代表心室快速复极化的过程，从QRS波群起始处到T波最高点这段时间称为心脏的绝对不应期，而T波的后半段则称为相对不应期（又称易激期）。
U波并不能经常看到，振幅很低，跟随T波后出现。
产生机制尚不清楚。
做心电图检查时，为什么要在身上放置很多的电极？
心电图检查中，最常见的是在身上放置三个电极：双臂各一个，左腿一个。
电极放置的三个点形成了一个三角形，叫做艾因托文（氏）三角。
导联Ⅰ是左臂（正极，LA）和右臂（RA）之间的电位差；
导联Ⅱ是左腿（正极，LL）与右臂（RA）之间的电位差；
导联Ⅲ是左腿（正极，LL）与左臂（LA）之间的电位差。
（如图五）
每一个不同的导联都会产生一个心电图，这就是为什么我们的心电图检测结果会有很多行的原因。
通过观测不同心电图表的细节，就可以诊断出相应的心血管疾病。
如何通过观察心电图得知自己的心脏出现了什么问题呢？
心电图的知识比较深奥和复杂，这里给大家通俗的介绍一下如何通过观察心电轴偏移，大致判断自己的疾病。
临床心电图上，把心电轴的正常与否划定为正常、左偏、右偏三类。
（如图六所示）注：其中Ⅰ和Ⅲ分别指的是上文中提到的导联Ⅰ和导联Ⅲ。
1．心电轴正常当查得的心电轴度数在+30°～+90°之间，或者目测I、Ⅲ导联QRS波群均以R波为主时，可判定为心电轴正常。
2．心电轴左偏目测I导联QRS波群以R波为主，Ⅲ导联QRS波群以负波(多数是S波)为主，可判为心电轴左偏。
心电轴左偏依其轻重程度可分为三度，这要查出度数才能确定。
0°～29°为轻度左偏；一1°～一29°为中度左偏，轻
中度的左偏不一定属于病态。
心脏外因素可见于肥胖、腹水、妊娠、老年人、横位心等。
心脏疾病引起者有左心室肥大、不完全性左前分支传导阻滞等，而这些疾病的病因又以高血压、冠心病为多见。
一30°～一90°为重度左偏，多属病理性，常见于左心室肥大、左束支传导阻滞、左前分支传导阻滞等。
3．心电轴右偏目测I导联QRS波群以S波为主，Ⅲ导联QRS波群以R波为主或以S波为主时可判为心电轴右偏。
心电轴右偏亦可分为三度，但要依靠查出偏移的度数。
+91°～+120°为轻度右偏，可见于正常儿童、高瘦体型患者、心脏下垂、垂悬型心脏以及右心室肥大患者。
+121°～+150°为中度右偏，+151°～一90°为重度右偏，多属于病理状态，常见于右心室肥大、左后分支传导阻滞、S1S2S3综合征等，而这些病征的临床疾病多是肺心病、风心病、先心病及冠心病等。
好了，这一期先讲到这里吧。
在下一期的内容中，我们会讲到各种常见心血管疾病的心电图特征。
相信经过沃天网对心血管知识的普及，能更加有效的预防和检测心血管疾病的发生，做到早发现早治疗。
