图解明清家具的榫卯结构
图解明清家具的榫卯结构明清家具中有榫卯结合近百种，常见的有格角榫、托角榫、粽角榫、燕尾榫、夹头榫、抱肩榫、龙风榫、楔钉榫、插肩榫、围栏榫、套榫、挂榫、半榫与札榫等。
一、抱肩榫抱肩榫抱肩榫是牙条与腿足结合有几种形式，抱肩榫的做法采用45度，榫肩出榫和打眼，嵌入的牙条与腿足构成同一层面，是有束腰的明清家具常用的榫卯结构。
抱肩榫是结构复杂的榫卯结构，因为要解决腿足与面板、腿足与束腰、腿足与腿足之间的连接。
以有束腰的方桌为例，腿足的上端，做出两个相互垂直但不连接的半榫头、这是与桌面相连的。
在与束腰相接的部位，要做出45度角的斜肩，并凿三角形榫眼，以便与牙条的45度的斜尖及三角形的榫舌相接。
斜尖上还留做上小下大、断面为半个银锭形的“挂销”，与开在牙条背面的槽口套挂。
明及清前期的有束腰家具，牙条与束腰是用一块独木做出的，凭此挂销，可使束腰及牙条和腿足牢固地连接在一起。
这是抱肩榫的标准做法。
清中期以后，抱肩榫的做法就开始简化，挂销省略不做了，为了省料，牙条和束腰也改为用两块木条单独做了。
到清代晚期，抱肩榫的做法进一步简化，连牙条上的榫舌也没有了，只靠用胶粘合。
桌子的牢固程度大大降低。
二、霸王枨霸王枨是用于方桌、方凳的一种榫卯，也可以说是一种不用横枨加固腿足的榫卯结构。
在制作桌子时，为增加四条腿的牢固性，一般要在桌腿的上端加一条横枨即可。
但有时要制作造型清秀的桌子，又嫌四条横枨碍事，但又要兼顾桌子牢固，于是就可采用“霸王枨”。
霸王枨为S形，上端与桌面的穿带相接，用销钉固定，下端与腿足相接(位置在本来应放横枨处)。
枨子下端的榫头为半个银锭形。
腿足上的榫眼是下大上小。
装配时，将霸王枨的榫头从腿足上榫眼插入，向上一拉，便勾挂住了，再用木楔将霸王枨固定住。
霸王枨与桌腿形成45°角，一端有挂钩榫，插入榫孔后向上推，用下面的楔钉将榫推向上部，形成挂钩；另一端则与面带底面用销钉连接。
除销钉外，常刻口顶住穿带，以使霸王枨定位。
古建榫卯种类及其结构图解
古建榫卯种类及其结构图解喜欢木头的可以来群 9666090内容导读榫卯是中国古建筑、家具及其它器械的主要结构方式，是在两个构件上采用凹凸部位相结合的一种连接方式。
凸出部分叫榫（或叫榫头）；凹进部分叫卯（或叫榫眼、榫槽）。
现根据榫卯的功能，将其划分为六类，为了让大家能直观了解榫卯，我们专门做了三维榫卯的模型，接下来将分别对各类榫卯做一大略的介绍一、固定垂直构件的榫卯古建大木中的垂直构件主要是柱子。
柱子可分为落地柱和悬空柱两类。
落地柱即柱脚直接落到柱顶石的柱子，如檐柱。
金柱、中柱、山柱都属此类。
悬空柱即指落脚在梁架上或被其他构件悬空挑起、捧起的柱子，如童柱、瓜柱、雷公柱等，都是悬空柱。
这些垂直构件，不管处在什么位置，都需要榫卯来固定它的位置，于是就产生了用于柱上的各种榫卯。
1.管脚榫顾名思义，管脚榫即固定柱脚的榫，用于各种落地柱的根部，童柱与梁架或墩斗相交处也用管脚榫。
它的作用是防止柱脚位移。
在清《工程做法则例》中，规定"每柱径一尺，外加上下榫各长三寸"，将管脚榫的长度定为柱径的3/10。
在实际施工中，常根据柱径大小适当调整管脚榫的长短径寸，一般控制在柱径的3/10~2/10之间。
管脚榫截面或或圆，榫的端部适当收溜(即头部略小)，榫的外端要倒楞，以便安装。
较大规模的建筑，由于柱径粗大，且有槛墙围护，稳定性好，并为制作安装方便，常常不作管脚榫，柱根部做成平面，柱顶石亦不凿海眼。
2.套顶榫套顶榫是管脚榫的一种特殊形式，它是一种长短、径寸都远远超过管脚榫，并穿透柱顶石直接落脚于磉墩（基础）的长榫，其长短一般为柱子露明部分的1/3~1/5，榫径约为柱径的1/2~4/5不等，需酌情而定。
套顶榫多用于长廊的柱子（一般每隔二三根用一根套顶柱），也常用于地势高、受风荷较大的建筑物，它的作用在于加强建筑物的稳定性。
但由于套顶榫深埋地下，易于腐朽，所以，埋入地下部分应做防腐处理。
3.瓜柱柱脚半榫与梁架垂直相交的瓜柱（包括金、脊瓜柱、交金瓜柱等），柱脚亦用管脚榫。
榫卯结构分析报告
榫卯结构分析报告1. 引言榫卯结构是一种传统的连接方式，常见于木制家具和建筑结构中。
本报告旨在对榫卯结构进行分析，探讨其优缺点以及适用范围。
我们将从材料选择、结构设计和连接性能等方面对榫卯结构进行详细讨论。
2. 材料选择榫卯结构通常使用木材作为连接材料，具有以下特点： - 强度高：木材具有较高的强度和刚度，能够承受一定的载荷。
- 耐久性好：经过适当的处理和保养，木材可以长时间使用而不容易腐烂和变形。
- 易加工：木材易于切削、铣削和雕刻，可以实现复杂的榫卯连接。
3. 结构设计榫卯结构的设计需要考虑以下几个方面：3.1 榫头设计榫头是榫卯结构中的凸出部分，主要承担荷载的传递和固定的作用。
榫头的设计需要满足以下要求： - 合适的尺寸：榫头的尺寸应与榫孔相适应，既要保证连接紧密，又要容易安装和拆卸。
- 良好的刚度：榫头应具有足够的刚度，能够承受荷载并保持连接稳定。
3.2 榫孔设计榫孔是榫卯结构中的凹陷部分，用于容纳榫头。
榫孔的设计需要注意以下几点：- 合适的尺寸：榫孔的尺寸应与榫头相匹配，确保连接稳定。
- 适当的倾斜角度：榫孔通常需要在连接面上倾斜以增加摩擦力和稳定性。
- 充分的深度：榫孔的深度应足够，使榫头能够充分插入并提供良好的联接。
3.3 结构稳定性榫卯结构的稳定性取决于连接部件的形状和尺寸。
一般来说，榫头和榫孔的形状应选择合适的斜率和倾斜角度，以提供稳定的连接。
4. 连接性能榫卯结构的连接性能直接影响结构的强度和稳定性。
以下是榫卯结构的一些优点和缺点：4.1 优点•强度高：榫卯连接可以提供较高的强度和刚度，适用于承受大荷载的结构。
•稳定性好：榫卯连接可以提供较稳定的结构，不容易松动或移位。
•维护方便：榫卯连接便于拆卸和更换连接部件，方便修理和维护。
4.2 缺点•加工要求高：榫卯结构需要较高的加工精度，特别是榫孔的加工需要控制好尺寸和角度。
•限制较大：榫卯连接对材料和结构形状有一定的限制，不适用于某些特殊情况。

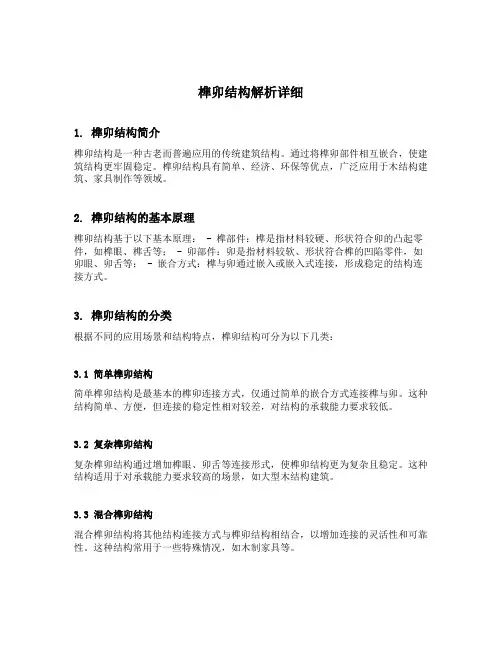

榫卯结构解析详细
榫卯结构解析详细1. 榫卯结构简介榫卯结构是一种古老而普遍应用的传统建筑结构。
通过将榫卯部件相互嵌合，使建筑结构更牢固稳定。
榫卯结构具有简单、经济、环保等优点，广泛应用于木结构建筑、家具制作等领域。
2. 榫卯结构的基本原理榫卯结构基于以下基本原理： - 榫部件：榫是指材料较硬、形状符合卯的凸起零件，如榫眼、榫舌等； - 卯部件：卯是指材料较软、形状符合榫的凹陷零件，如卯眼、卯舌等； - 嵌合方式：榫与卯通过嵌入或嵌入式连接，形成稳定的结构连接方式。
3. 榫卯结构的分类根据不同的应用场景和结构特点，榫卯结构可分为以下几类：3.1 简单榫卯结构简单榫卯结构是最基本的榫卯连接方式，仅通过简单的嵌合方式连接榫与卯。
这种结构简单、方便，但连接的稳定性相对较差，对结构的承载能力要求较低。
3.2 复杂榫卯结构复杂榫卯结构通过增加榫眼、卯舌等连接形式，使榫卯结构更为复杂且稳定。
这种结构适用于对承载能力要求较高的场景，如大型木结构建筑。
3.3 混合榫卯结构混合榫卯结构将其他结构连接方式与榫卯结构相结合，以增加连接的灵活性和可靠性。
这种结构常用于一些特殊情况，如木制家具等。
4. 榫卯结构的优点和局限性榫卯结构具有以下优点： - 简单经济：榫卯结构不需要大量的辅助材料和工具，结构制作相对简单，成本较低。
- 稳定性好：榫卯结构通过榫卯的嵌合方式连接，具有较高的稳定性和承载能力。
- 环保可持续：榫卯结构一般采用木材作为材料，具有环保可持续的特点。
然而，榫卯结构也存在一些局限性： - 制作难度较大：榫卯结构需要精确的测量和加工，制作过程相对复杂，对工匠技术要求较高。
- 不适用于大跨度结构：由于榫卯结构的连接方式限制，不适用于大跨度结构的制作。
5. 榫卯结构的应用示例榫卯结构在建筑、家具等领域有着广泛的应用，以下为几个典型的应用示例：5.1 古建筑中的榫卯结构中国传统建筑中广泛使用榫卯结构，如古代的宫殿、寺庙等。
这些建筑通过榫卯结构连接木材，构建出稳定的建筑体系。
榫卯结构整理版
暗榫结构图
楔钉榫：是用来连接弧形弯材的常用榫卯结构，它把弧形 材截割成上下两片，将这两片的榫头交搭，同时让榫头上 的小舌入槽，使其不能上下移动。然后在搭扣中部剔凿方 孔，将一枚断面为方形，一边稍粗，一边稍细的楔钉插贯 穿过去，使其不能左右移动。圈椅、皇宫椅的扶手一般都 是使用楔钉榫。
楔钉榫结构图
套榫结构图
还有一类是将三个构件组合一起并相互连结的构造方 法，这种方法除运用以上的一些榫卯联合结构外，都是 一些更为复杂和特殊的做法。如常见的有“托角榫”、“长 短榫”、“抱肩榫”、“粽角榫”等。
卯结构种类及图片详解
燕尾榫：相传为鲁班发明，被后世尊称为“万榫之母”，是明清家具中不 可缺少的榫卯连接法。燕尾榫是指两块平板直角相接时，为了防止受拉力 时脱开，将榫头做成梯台形，形似燕尾，故名“燕尾榫”。
榫卯结构—— （木头与木头之间的连接）
简述 榫卯的类型
榫卯结构图与实物图对比 榫卯结构VS铁钉 尽显三大优势
传统家具榫卯工艺结构图 几种常见的榫卯结构图
榫卯，读作sǔn mǎo，榫卯结构是实木家具中 通常在相连接的两构件上采用一种凹凸处理的 接合方式。凸出部分叫榫（或榫头）；凹进部
简述： 分叫卯（或榫眼、榫槽）。榫卯结构起源非常
榫卯的类型
“榫卯”按构合作用来归类，大致可分为三大类型： 一类主要是作面与面的接合，也可以是两条边的拼合，
还可以是面与边的交接构合。如“槽口榫”、“企口榫”、 “燕尾榫”、“穿带榫”、“扎榫”等。
另一类是作为“点”的结构方法。主要用于作横竖材丁 字结合，成角结合，交叉结合，以及直材和弧形材的伸 延接合。如“格肩榫”、“双榫”、“双夹榫”、“勾挂榫”、 “锲钉榫”、“半榫”、“通榫”等等。
早，距今约7000年前的浙江余姚河姆渡文化 遗址属于新石器时代，就发掘出了大量的结合 完好的多种式样的榫卯结构遗物，可以说是我 国木构技术史上一件伟大的发明！
榫卯结构分类详解PPT课件
7
家具
楔钉榫：把弧形材截割用上下两片出榫嵌接，再在中部插入平行四边形的楔 钉，能使连接材上下、左右不错移和紧密的接合连成。
8
霸王枨（cheng):另端与家具面子底部连接，象一臂擎物
家具
似的可把桌面承受的重量产生分力，更均衡地传递到腿
足上来
9
家具
夹头榫：四只足腿在顶端出榫，与案面底 的卯眼相对拢。腿足的上端开口，嵌夹牙 条及牙头，使外观腿足高出牙条及牙头之 上
面下三穿带暗榫与大边相交
5
家具
抱肩榫：指有束腰家具的腿足 与束腰、牙条相结合时所用的 榫卯
6
走马销：是“栽销”的一种，指用一块独立的木块做成榫头栽到构件上去， 来代替构件本身做成的榫头。
家具
独立的木块做成的榫头形状是下大上小，榫眼的开口是半边大，半边小。榫头
由大的具
龙凤榫：两块相拼接的平板，板边分别起榫 舌和通背的按合构造
11
家具 大格肩榫：一般在家具交接处采用阳线时应用，它和小格肩榫的区别是肩部 为尖角，肩部都为实肩。大格肩榫又有带夹皮和不带夹皮两种做法。格肩部 分和长方形的阳榫贴实在一起的，为不带夹皮的格肩榫，又叫“实肩”
12
小格肩榫：通常在家具交接处表面起涡线时用。制作方 法是：一根木枨端处开榫头，两侧为榫肩，靠里面为直 角平肩，外面格肩呈没有角的梯形格角，两肩部都为实 肩，另一根木枨开出相应的榫眼，靠外面榫眼上面挖出 一块和梯形格角一样的缺口，然后拍合
家具
13
家具
粽角榫：每个角都以三根方材格角结合在一起，使每个转角结合都形成 六个45°格角斜线
14
家具
明式家具欣赏
15
家具
16
建筑
斗拱式
