建筑电气施工图工程量计算
《电气工程计量与计价》 建筑电气工程量计算规则
2.电缆工程
（7）电缆终端头及中间头均按设计图示数量以“个”为计量单位计 算。电力电缆和控制电缆均按一根电缆有两个终端头考虑。中间电 缆头设计有图示的，按设计确定；设计没有规定的，按实际情况计 算（或按平均250m一个中间头考虑）。
（8）桥架安装，按设计图示长度以“10m”为计量单位计算。 （9）钢索的计算长度以两端固定点的距离为准，不扣除拉紧装置的
9 电气工程计量与计价
9.1 建筑电气系统基础知识 9.2 建筑供配电系统 9.3 建筑电气照明系统 9.4 建筑防雷与接地 9.5 建筑电气施工图识读 9.6 建筑电气工程量计算规则 9.7 建筑电气工程实例
9.6 建筑电气工程量计算规则
9.6.1定额内容及措施费 1.适用范围 本册定额适用于工业与民用建筑新建、扩建和整体改建工程中10KV
（3）电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按 以下规定增加保护管长度：
①横穿道路，按路基宽度两端各增加2m。 ②垂直敷设时，管口距地面增加2m。 ③穿过建筑物外墙时，按外墙外缘以外增加1.5m。 ④穿过排水沟时，按沟壁外缘以外增加1m。
2.电缆工程
（4）电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计 算；无施工图的，一般按沟深0.9m、沟宽按最外边的保护管两侧边缘外 各增加0.3m工作面计算。
10KV以下架空配电线路
（5）横担安装——组 （6）拉线制作与安装——组 （7）导线架设——Km/单线 （8）导线跨越与进户线架设——处 （9）杆上变压器安装——台
2.电缆工程
工作内容 电缆沟挖填、人工开挖路面、电缆沟铺沙盖砖、移动盖板、电缆保护
管敷设、电缆桥架安装、电缆敷设、电缆头制作与安装、其他。 （1）直埋电缆的挖、填土（石）方，除特殊要求外，可按下表计算土
建筑弱电安装工程量计算详解(天线电视系统+室内电话线路+火灾自动报警系统)
第三章 建筑电气工程施工图预算
第三节建筑弱电安装工程量计算
例39: 某外廊式住宅共五层，每层两户， 层高如图所示。市话电缆从第二层引入， 总分线盒为XF-20，每户暂装一部电话， 话机用户自备，电话线用HBV-2×1， 一律穿PVC20管暗敷。试计算相关项 目的工程量。
• 电话分线盒XF-20, 1个 • PVC20管暗敷, m • 管内穿电话线HBV-2×1, m • 接线盒暗装, 5个 • 电话插座盒暗装, 10个 • 电话插座安装, 10个
第三章 建筑电气工程施工图预算
第三节建筑弱电安装工程量计算
二、室内电话线路工程量计算 室内电话线路组成如下图所示。某住宅电话电视电缆平面和系 统图。
第三章 建筑电气工程施工图预算
第三节建筑弱电安装工程量计算
第三章 建筑电气工程施工图预算
第三节建筑弱电安装工程量计算
1、电话线配管工程量计算 电话线配管（明敷、暗敷）工程量，以“m”计量。 电话线配管工程量的计算方法和定额应用，均与强电工程中配 管配线工程相同。接线箱与分线盒的计算方法与动力照明线路 相同。 2、户内放电话线 （1）管内穿电话线 工程量计算方法与照明动力线路工程相同。 （2）布放户内电话线 沿室内墙面布放双芯电话线时，其工程量计算方法与照明动力 线路工程相同。 3.电话机插座安装 电话机插座不论接线板式、插口式、瓷接头式，不论明装与暗 装，均以“个”计量。明装与暗装均需计算一个插座盒的安装。
第三章 建筑电气工程施工图预算
第三节建筑弱电安装工程量计算
• 计算箱体制作 • 计算箱体安装 • 计算箱内配线（同轴电缆） • （5）同轴电缆敷设 • CATV系统常用实心（或绞芯）聚乙烯绝缘射频电缆。 • 同轴电缆敷设安装: 以“m”计量。不论明敷、暗敷、穿管
工程量计算规则解释(电气)
工程量清单计价的工程量计算(1）工程数量的计算工程数量的计算应按规范中规定的工程量计算规则进行.工程量计算规则是指对清单项目工程量的计算规定.除另有说明外，所有清单项目的工程量应以实体工程量为准，并以完成后的净值计算;投标人投标报价时,应在单价中考虑施工中的各种损耗和需要增加的工程量。
电力电缆：按设计图示尺寸以长度计算（含预留长度及附加长度）；桥架:按设计图示尺寸以长度计算；配线：按设计图示尺寸以长度以单线长度计算（含预留长度）;配管:按设计图示尺寸以长度计算;定额工程量计算电气配管工程量计算定额说明:1、各种配管应区别不同敷设方式、敷设位置、管材材质、规格，以“延长米”为计量单位，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。
2、配管工程中未包括钢索架设及拉紧装置、接线箱、盒、支架的制作安装，其工程量应另行计算.一、配管工程量计算配管工程以所配管的材质、敷设方式以及按管的规格划分定额子目。
（一）计算规则及其要领:1、计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量,不扣除接线盒（箱)、灯头盒、开关盒所占长度.2、计算要领：从配电箱起按各个回路进行计算，或按建筑物自然层划分计算，或按建筑平面形状特点及系统图的组成特点分片划块计算,然后汇总。
千万不要“跳算”，防止混乱,影响工程量计算的正确性。
(二）计算方法：计算配管的工程量，分两步走,先算水平配管，再算垂直配管。
1、水平方向敷设的管,以施工平面布置图的管线走向和敷设部位为依据,并借用建筑物平面图所标墙、柱轴线尺寸进行线管长度的计算，2、垂直方向敷设的管(沿墙、柱引上或引下），其工程量计算与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关。
3、当埋地配管时(FC），水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算.穿出地面向设备或向墙上电气开关配管时，按埋的深度和引向墙、柱的高度进行计算（三）配管工程量计算时应注意的问题1．不论明配还是暗配管，其工程量均以管子轴线为理论长度计算。
建筑电气施工图工程量计算-实例详解
6、接地母线敷设
一．接地母线敷设，按施工图设计长度以“10米”为计量单位计算工程量，其长度应按图示延长米另加 3.9%的附加长度计算，即 二．接地母线敷设敷设长度（m）＝施工图设计长度（m）×（1＋3.9%） 三．接地跨接线安装 四．接地线遇有障碍时，需跨越而相连的接头线称为跨接线。接地跨接一般出现在建筑物伸缩缝、沉降缝 处。高层建筑六层以上的金属窗，设计部门一般要求接地。钢铝窗接地工程量应按施工图设计规定接地的 金属窗数量进行计算。
图2.3埋地敷设配管长度计算平面示意图
二．配线
三．管内穿线
定额分照明线路、动力线路和多芯软导线， 并按导体材料、导线截面积及芯数划分项目。 照明线路管内穿线，当导线截面积大于或等 于6平方毫米时，应执行动力线路相应项目。
导线预留
图2.4为导线与柜、箱、设备等相连预留长度示意图。规定 的导线预留长度，详见表2.3。
避雷针安装不包括针体制作，独立避雷针加工制作应执行 “一般铁构件” 制作定额。普通避雷针安装在木杆和水泥 杆上，包括避雷引下线安装。
避雷针安装均已考虑了高空作业的因素。
一．半导体少长针消雷装置安装
工程量计算以“套”为计量单位，按施工图设计数量计算， 装置本身由设备制造厂成套供货
3、避雷网安装
图2.7 某 住宅防雷接 地平面布置 图
序 号
定额 编号
项目名称
单 位
计算式
数量
1
2－ 749
避雷网沿折板支架安装 镀锌圆钢Φ10
51.4（A轴全长）＋51.4 （D轴全长）＋
10m
1.5×8（D轴凹凸部分）＋7（1轴全长）＋7 （17轴全长）＝128.8米
128.8×（1＋3.9%）÷10＝13.382
2024年电气工程算量手算要点总结范本
2024年电气工程算量手算要点总结范本如下：1. 计算用电量：根据建筑物的用途和设备需求，确定每个房间或区域的电气设备类型和功率，并计算出每个房间或区域的总用电量。
根据建筑物的总用电量，计算出整个电气系统的总用电量。
2. 线路规划：确定每个房间或区域的电气设备之间的连接方式和距离，并根据电气设备的功率和工作条件，选择合适的电线尺寸和电线材料。
根据线路的长度和电流负载，计算出电线的电阻和电压降，并根据国家标准确定电线的安全系数。
3. 施工图绘制：根据电气系统的设计要求和规范，绘制出每个房间或区域的电气布置图，包括电源线路、开关、插座等设备的位置和连接方式，并标注出电线的规格和长度。
4. 负载平衡：根据每个房间或区域预计的电气设备使用情况，合理分配电气负载，确保电气系统的稳定运行。
根据每个房间或区域的用电量和电气设备的功率需求，计算出每个线路的负载，并根据电线的额定电流和安全系数，确定每个线路的额定电流和安全负载。
5. 线路保护：根据电气设备的类型和功率，选择合适的保护装置，如断路器、熔断器等。
根据设备的额定电流和保护装置的额定电流，计算出保护装置的选择和设置参数，确保电气系统的安全运行。
6. 功率因数改善：根据电气系统的功率因数和电气设备的功率因数要求，设计并选择合适的功率因数补偿装置，如电容器。
根据电气设备的功率因数和功率因数补偿装置的容量和工作电压，计算出功率因数补偿装置的安装位置和额定容量。
7. 外部电力接入：根据建筑物的需求和地理条件，计算出外部电力接入的电流需求和接入方式，如单相还是三相供电。
根据电力公司的规定和要求，计算出电力接入设备的规格和容量，并设计出合适的接线方案。
这些是2024年电气工程算量手算的要点总结范本，根据具体的项目和要求，还可以根据需要进行调整和补充。
电气照明工程施工图预算实例
电气照明工程施工图预算一、某电气照明工程的工程概况、施工图与施工说明1、工程概况、施工图本设计图共两张，其中电气照明平面图如图3-1所示，配电系统图如图3-2所示。
（1）建筑概况。
本住宅楼共6层，每层高3m，一个单元内每层共两户，有A、B两种户型：A型为4室1厅，约92m2；B型为3室1厅，约73m2。
共用楼梯、楼道。
（2）供电电源。
每层住宅楼采用220V单相电源、TN-C接地方式的单相三线系统供电。
2、施工说明（1）在楼道内设置一个配电箱AL-I，安装高度为1.8m，配电箱有4路输出线（1L、2L、3L、4L），其中，1L、2L分别为A、B两户供电，导线及敷设方式为BV-3X6-SC25-WC （铜芯塑料绝缘线，3根，截面积为6mm2，穿钢管敷设，管径为25mm，沿墙暗敷），3L 供楼梯照明，4L为备用。
（2）住户用电。
A、B两户分别在室内安装一个配电箱，其安装高度为1.8m，分别采用3路供电，其中L l供各房间照明，L2供起居室、卧室内的家用电器用电，L3供厨房、卫生间用电。
（3）除非图面另有注释，房间内所有照明、插座管线均选用BV-500型电线穿PVC20型管，敷设在现浇混凝土楼板内；竖直方向为暗敷设在墙体内。
照明、插座支线的截面积一律为2.5mm2，每一回路单独穿一根管，穿管管径为20mm。
（4）除非图面另有注释，所有开关距地1.4m安装，插座距地0.4m安装。
（5）所有电气施工图纸中表示的预留套管和预留洞口均由电气施工人员进行预留，施工时与土建密切配合。
图3-2 某住宅楼供电系统图2图3-1 某住宅楼电气照明平面图二、施工图预算的编制依据及说明1、施工图预算的编制依据①工程施工图（平面图和系统图）和相关资料说明。
②2004年江苏省颁发的《全国统一安装工程预算定额江苏省单位估价表》③国家和工程所在地区有关工程造价的文件。
2、施工图预算的编制要求本例的工程类别为一类工程，施工地点为南京市区。
电气工程工程量计算规则
电气工程工程量计算规则工程量计算办法一、电缆敷设1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。
电缆敷设按不同截面以延长米计算并套用定额。
其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。
2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。
3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。
4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。
5、电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1.2的系数。
6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实际用量计算。
7、厂外电缆（包括进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程”35KV电缆敷设相应定额乘以0.9的系数。
由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。
注：电力行业预算定额为第四册。
8、电缆桥架、托盘、槽盒等，如现场制作时，应套用第六章“轻型铁构件制作”定额，其安装应执行第十册“自动化控制装置及仪表工程”中第十一章“附件安装”定额的相应项目。
9、电缆防火用的设备及材料的安装，可套用《全统定额》第十三册“刷油、绝热、防腐蚀工程”中的有关定额子目。
10、电缆敷设长度应根据敷设路径水平和垂直距离，另按表5规定增加附加长度。
电缆附加长度表5 单位：%，M序号项目名称预留长度说明1 电缆敷设驰度、弯度、交叉2.5% 按全长计算2 电缆进入建筑物2.0m 规程规定最小值3 电缆进入沟内或吊架时引上余值1.5m 规程规定最小值4 变电所进线、出线1.5m 规程规定最小值5 电力电缆终端头1.5m 检修余量6 电缆中间接头盒2.0m 两端各留，检修余量7 电缆进控制及保护屏高+宽按盘面尺寸8 高压开关柜及低压动力配电盘2.0m 盘下进出线9 电缆至电动机0.5m 不包括接线盒至地坪间距离10 厂用变压器3.0m 从地坪算起11 车间动力箱1.5m 从地坪算起12 电梯电缆与电缆架固定点每处0.5m 规范最小值11、电缆支架的接地线应执行室内接地母线安装定额。
电气工程量计算方法
电气工程量计算方法计算工程量大致分为下列几种情况：1、设备成套供应或成套安装的工程量计算。
2、单个设备工程量计算。
3、材料安装工程量计算。
我们将第1条单独讲，第2、3条结合定额的章节讲。
第一节设备成套安装的工程量计算一、变压器或多油断路器本体附带的成套套管式电流互感器，随设备本体供应。
安装时包括了套管式电流互感器的安装，因此不另计算套管式电流互感器的设备费和安装费。
二、变压器油（绝缘油）随变压器及其他充油设备成套供应，安装定额中包括了变压器油的放、注油工序。
故不应另计算变压器油的费用及安装工程量。
但变压器安装定额中不包括变压器油的过滤，需要过滤时，可按制造厂提供的油量计算，油过滤过程中的损耗已包括在油过滤定额中，不再计其损耗量。
三、变压器油油冷却器安装，以及变压器和油冷却器之间的管道安装，已包括在变压器安装定额内，所以不另计上述设备及管道的安装费，但需要单独计算管道的材料费。
控制箱、油冷却器系成套供应，不另计设备费。
四、控制及保护屏、开关柜、配电屏上的设备，如仪表、继电器、断路器、开关、配线等均系成套供应，安装定额是按成套设备安装考虑，故不应另套其他零星仪表设备安装子目。
五、辅助设备安装，变压器、断路器、电压互感器的端子箱制作安装，应另套定额计算。
断路器的传动机构，隔离开关的操作机构及联锁装置，信号装置触点，避雷器的放电记录器，只计列设备费，不计算安装费。
变压器本章定额适用于油浸变压器、自耦变压器、带负荷调压变压器、油浸式电抗器、电炉变压器、整流变压器、消弧线圈。
一、变压器安装：1、按电压等级及容量，以“台”为单位套用定额。
2、油浸式电抗器按同电压、同容量的变压器安装定额套用，电炉变压器按同电压、同容量变压器定额乘以2.0系数。
整流变压器按同电压、同容量变压器定额乘以1.6系数。
干式变压器按同电压、同容量变压器定额乘以0.7系数。
3、变压器的器身检查：4000KVA以下按吊芯考虑，即包括了抽芯检查工作，而吊芯试验已包括在“变压器系统调试”定额内，不另计算。
电气施工配管配线工程量计算(建工)
全有文档
配管配线工程常用在动力配电、照明工 程。开关插座安装工程以及其他附件安装工程。 （一）、电线知识： 、电线通用符号含义： 〔〕代号。－电线(有时不表示) 〔〕导体。－铜芯(一般缺省表示)，－铝芯， －软铜 〔〕绝缘。－聚氯乙烯，－橡皮，－氯丁橡皮 〔〕护套。－聚氯乙烯 〔〕其他。－软电线，－屏蔽，－平行
（）、 （）：棉纱编织橡胶绝缘双绞（平）型 软线。室内日用电器，照明用电源线。 ：棉 纱总编织橡胶绝缘软线。同（）型。
、规格表示法含义：
×的含义。—软线。 —双层护套 线； —屏蔽； —芯多股线 ；—每芯有
根铜丝 ；—每根铜丝直径为
× 的含义；—阻燃； —软线； — 双绞线； —芯多股线 ；—每芯有根铜
配管时要根据所穿导线的截面、导 线根数及所采用的保护管的类型合理选 定保护管直径。配管时应该根据管路的
（）水平敷设管路遇下列情况之一时，中间应增设接 线盒或拉线盒，且接线盒或拉线盒的位置应便于穿 线。 ）管子长度每超过，无弯头。 ）管子长度每超过，有个弯头。 ）管子长度每超过，有个弯头。 ）管子长度每超过，有个弯头。
（）、 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连 接软线。
（）、 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软 线。
（）、 镀锡铜芯聚氯乙烯绝缘平型连接软线。
（）、 铜芯耐热聚氯乙烯绝缘聚氯乙烯绝缘连 接软线。
（）、 镀银聚氯乙氟塑料绝缘耐高温连接软电 线。
（）、（两芯绞型）、（两芯平型）：丁晴聚 氯乙烯复合物绝缘软线。同、型， 但低温柔 软性 较好。
（）、、：聚氯乙烯绝缘和护套电线。同型，用于潮湿 和机械防护要求较高的场所，可直埋土壤中
（）、、：耐热℃聚氯乙烯绝缘电线。同型，用于℃及 以上高温环境中。
土建及电气工程量计算规则
土建及电气工程量计算规则一、平整场地：建筑物场地厚度在±30cm以内的挖、填、运、找平。
1、平整场地计算规则（1）清单规则：按设计图示尺寸以建筑物首层面积计算。
（2）定额规则：按设计图示尺寸以建筑物外墙外边线每边各加2米以平方米面积计算。
2、平整场地计算公式S=（A+4）×（B+4）=S底+2L外+16式中：S———平整场地工程量；A———建筑物长度方向外墙外边线长度；B———建筑物宽度方向外墙外边线长度；S底———建筑物底层建筑面积；L外———建筑物外墙外边线周长。
该公式适用于任何由矩形组成的建筑物或构筑物的场地平整工程量计算。
二、基础土方开挖计算开挖土方计算规则（1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。
（2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。
槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指基础底宽外加工作面，当需要放坡时，应将放坡的土方量合并于总土方量中。
2、开挖土方计算公式：（1）、清单计算挖土方的体积：土方体积＝挖土方的底面积×挖土深度。
（2）、定额规则：基槽开挖：V=（A+2C+K×H）H×L。
式中：V———基槽土方量；A———槽底宽度；C———工作面宽度；H———基槽深度；L———基槽长度。
.其中外墙基槽长度以外墙中心线计算，内墙基槽长度以内墙净长计算，交接重合出不予扣除。
基坑开挖：V=1/6H[A×B+a×b+(A+a)×(B+b)+a×b]。
式中：V———基坑体积；A—基坑上口长度；B———基坑上口宽度；a———基坑底面长度；b———基坑底面宽度。
三、回填土工程量计算规则及公式1、基槽、基坑回填土体积=基槽（坑）挖土体积-设计室外地坪以下建（构）筑物被埋置部分的体积。
式中室外地坪以下建（构）筑物被埋置部分的体积一般包括垫层、墙基础、柱基础、以及地下建筑物、构筑物等所占体积2、室内回填土体积=主墙间净面积×回填土厚度-各种沟道所占体积主墙间净面积=S底-（L中×墙厚+L内×墙厚）式中：底———底层建筑面积；L中———外墙中心线长度；L内———内墙净长线长度。
建筑电气施工图工程量计算实例详解
模型法
总结词
模型法是一种基于计算机辅助设计的工程量计算方法，通过建立三维模型自动计算出每个项目的工程 量。
详细描述
模型法利用计算机辅助设计软件，根据施工图纸建立电气设备、管线的三维模型，通过软件内置的工 程量计算功能，自动统计出每个项目的工程量。这种方法精度高，节省时间，但需要使用专业的计算 机辅助设计软件，且对建模的准确性和精细度要求较高。
接线图
接线图是表示电气设备和元件之间连接关系的图 纸，用于指导施工人员正确地进行接线操作。
建筑电气施工图的绘制标准
国家标准
建筑电气施工图的绘制必须符合 国家相关的标准和规范，如《建 筑电气设计规范》、《建筑电气 工程施工质量验收规范》等。
图例符号
建筑电气施工图的绘制应使用标 准的图例符号，以便施工人员快 速理解图纸内容。
建筑电气施工图工 程量计算实例详解
目 录
• 建筑电气施工图概述 • 建筑电气施工图工程量计算方法 • 建筑电气施工图工程量计算实例 • 建筑电气施工图工程量计算注意事项
01
CATALOGUE
建筑电气施工图概述
建筑电气施工图的概念
建筑电气施工图是用于指导建筑电气 安装工程的图纸，它详细标明了电气 系统的布局、设备安装位置、电缆线 路走向等。
注意图纸中标注的尺寸和数量是否一致
01 检查图纸中标注的尺寸和数量是否准确，避免出 现误差。
02 注意图纸中的标注是否清晰、明确，避免产生歧 义。
03 如发现标注不一致或模糊的情况，应及时与设计 单位沟通解决。
及时与设计单位沟通解决疑问和问题
01
在计算过程中如遇到疑问或问题，应及时与设计单位
联系，寻求专业解答。
5.2 电气工程量计算
(二)电缆工程量计算
• 3、电缆终端头和中间头制作安装 • （1）电缆终端头制作安装，按制作方
法（浇注式、干包式和热缩式）及电缆 规格截面不同，以“个”计量。
• 电力、通讯电缆，每根两个终端头。 • （2）电缆中间头制作安装，按“个”
计量。
• 中间头个数按设计或按实际数量计量。 也可按1个/250m计算。
• 9杆上变压器配电设备安装 • 1)杆上变压器安装 “台” • 2)杆上配电设备安装 • 跌落式熔断器，避雷器，隔离开关
“组”
• 油开关、配电箱 “台”
(二)电缆工程量计算
• 10kv以下电力电缆和控制电缆，按“延 长米”计量。
• 电缆总长=（水平长度+垂直长度+预留 长度）×1.025
• 2.5%——电缆曲折弯余系数 • 电缆预留长度见P215表9-11
（1）电缆敷设 无论什么敷设方式，均按前述长度计算方法计量。
2、电缆敷设
• （2）电缆直埋时，电缆沟挖填土（石）方工程量 • 挖方量=填方量 • 1）电缆沟挖填土石方量，设计无断面时，按下列规定计算。 • 两根电缆以内土石方量计算（如上图），每米体积为0.45m3。 • 每增加一根电缆，沟底宽增加0.17m，每米沟长增加
2 单独安装（无箱、盘）的铁壳 0.3
开关、闸刀开关、启动器、母 线槽进出线盒
3 由地面管子出口引至 1.0 动力接线箱
4 由电源与管内导线连接（管内 1.5
穿线与硬、软母线接头）
5 出户线（或进户线） 1.5
从安装对象 中心算起 从管口算起
从管口算起
从管口算起
例：如图某设备和照明箱穿管埋地，埋地深度为e， 试计算：
配管长度。下图中的n1回路。 • 当线管沿墙明敷时，其水平长度按相关墙面净长尺寸计算
电气工程工程量计算规则
电气工程工程量计算规则一核心提示：工程量计算办法一、电缆敷设1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。
电缆敷设按不同工程量计算办法一、电缆敷设1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。
电缆敷设按不同截面以延长米计算并套用定额。
其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。
2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。
3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。
4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。
5、电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1.2的系数。
6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实际用量计算。
7、厂外电缆（包括进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程”35KV电缆敷设相应定额乘以0.9的系数。
由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。
注：电力行业预算定额为第四册。
8、电缆桥架、托盘、槽盒等，如现场制作时，应套用第六章“轻型铁构件制作”定额，其安装应执行第十册“自动化控制装置及仪表工程”中第十一章“附件安装”定额的相应项目。
精编【建筑电气工程】电气工程量计算
【建筑电气工程】电气工程量计算xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentv工程量计算规则一、变压器安装按不同容量以“台”为计量单位计算。
二、变压器通过试验,判定绝缘受潮时才需进行干燥,需要干燥的变压器以“台”为计量单位。
三、消弧线圈的干燥以“台”为计量单位计算。
四、变压器油过滤按压力式滤油机和真空喷雾式净油机各占一半综合考虑，油过滤按每过滤合格1t需用滤油纸52张考虑，变压器油过滤不论过滤多少次，直到过滤合格为止，以“t”为计量单位，其具体计算方法如下：⒈变压器安装定额项目未包括绝缘油的过滤，需要过滤时，按制造厂提供的变压器油量计算。
⒉油断路器及其他充油设备的绝缘油过滤，按制造厂规定的充油量计算。
计算公式：油过滤数量（t）=设备油量（t）×（1+损耗率）五、网门、保护网制作安装，按网门或保护网设计图示的框外围尺寸，以“m2”为计量单位。
六、基础型钢制作、安装以“kg”为计量单位。
七、铁构件制作安装均按施工图设计尺寸，以成品重量“kg”为计量单位。
工程量计算规则一、断路器、电流互感器、电压互感器、油浸电抗器、电力电容及电容器柜的安装以“台”为计量单位计算。
二、隔离开头、负荷开头、熔断器、避雷器、干式电抗器的安装以“组”为计量单位，每组按三相计算。
三、电容器安装定额项目中，不包括连接线和支架的安装。
电容器安装分为移相及串联电容器、集合式并联电容器两种，电容器柜安装按成套式考虑，不包括柜内电容器的安装，电力电容器安装单独计算，以“个”为计量单位。
四、交流滤波装置的安装以“台”为计量单位。
每套滤波装置包括三台组架安装，不包括设备本身及铜母线的安装，其工程量另行计算。
五、高压设备安装定额项目内均不包括绝缘台的安装，其工程量按施工图数量计算。
六、高压成套配电柜和箱式变电站的安装以“台”计算。
电气工程工程量计算规则 一
电气工程工程量计算规则一工程量计算办法一、电缆敷设1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。
电缆敷设按不同截面以延长米计算并套用定额。
其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。
2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。
3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。
4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。
5、电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1.2的系数。
6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实际用量计算。
7、厂外电缆（包括进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程”35KV电缆敷设相应定额乘以0.9的系数。
由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。
注：电力行业预算定额为第四册。
8、电缆桥架、托盘、槽盒等，如现场制作时，应套用第六章“轻型铁构件制作”定额，其安装应执行第十册“自动化控制装置及仪表工程”中第十一章“附件安装”定额的相应项目。
9、电缆防火用的设备及材料的安装，可套用《全统定额》第十三册“刷油、绝热、防腐蚀工程”中的有关定额子目。
10、电缆敷设长度应根据敷设路径水平和垂直距离，另按表5规定增加附加长度。
电缆附加长度表5 单位：%，M序号项目名称预留长度说明1 电缆敷设驰度、弯度、交叉 2.5% 按全长计算2 电缆进入建筑物 2.0m 规程规定最小值3 电缆进入沟内或吊架时引上余值 1.5m 规程规定最小值4 变电所进线、出线 1.5m 规程规定最小值5 电力电缆终端头 1.5m 检修余量6 电缆中间接头盒 2.0m 两端各留，检修余量7 电缆进控制及保护屏高+宽按盘面尺寸8 高压开关柜及低压动力配电盘 2.0m 盘下进出线9 电缆至电动机 0.5m 不包括接线盒至地坪间距离10 厂用变压器 3.0m 从地坪算起11 车间动力箱 1.5m 从地坪算起12 电梯电缆与电缆架固定点每处0.5m 规范最小值11、电缆支架的接地线应执行室内接地母线安装定额。
建筑电气施工图工程量计算_实例详细讲解
制作应执行“一般铁构件” 制作定额。普通避雷 针安装在木杆和水泥杆上，包括避雷引下线安装。 避雷针安装均已考虑了高空作业的因素。 2、半导体少长针消雷装置安装
工程量计算以“套”为计量单位，按施工图设计数量计算， 装置本身由设备制造厂成套供货
<三>、电气工程工程量计算
一、电气照明系统
1.照明控制设备
主要指照明配电箱、板以及箱内组装的各种控 制开关、熔断器、计量仪表、盘柜配线等。照明工 程控制设备安装，分成套型控制设备和单体控制设 备安装。
2.配管、配线
配管、配线是指电气设备安装工程中配电线路 和配电线路保护管的敷设。
6、接地母线敷设
接地母线敷设，按施工图设计长度以“10米”为计 量单位计算工程量，其长度应按图示延长米另加 3.9%的附加长度计算，即
接地母线敷设敷设长度（m）＝施工图设计
长度（m）×（1＋3.9%）
7、接地跨接线安装
接地线遇有障碍时，需跨越而相连的接头线称为跨
接线。接地跨接一般出现在建筑物伸缩缝、沉降缝 处。高层建筑六层以上的金属窗，设计部门一般要 求接地。钢铝窗接地工程量应按施工图设计规定接 地的金属窗数量进行计算。
1÷10
5 2－1638 双联板式暗开关安装 10套
0.1
1
6 2－1702
吊风扇安装
台
1
3÷10
7 2－1377 暗装钢质灯头盒安装 10个
0.3
2÷10
8 2－1378 暗装钢质开关盒安装 10个
0.2
二、防雷及接地系统
1、避雷针制作、安装 注意问题： 避雷针制作的未计价主要材料是：针尖、针体
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ppt课件
17
常用绝缘导线的型号、名称
ppt课件
18
2、电缆。 电缆的基本结构：线芯、绝缘层、保护层。 按线芯材料分为？ 按使用用途分为？ 按绝缘材料分为？
ppt课件
19
电缆型号的组成和含义见205页表8-2
ppt课件
20
二、导线表示方法。 1、导线根数： 一根导线：？ 二根导线：？ 三根导线：？ 四根导线：？
ppt课件
7
图2.3为配管埋地敷设示意图。设图中配电箱安装高 度底边距地1.5米，插座距地0.3米；配电箱至插座 配管为沿墙、地面暗敷设，设埋地深度0.1米；
ppt课件
8
图2.3埋地敷设配管长度计算平面示意图
3）埋地的敷设线管计算
解答：则整个配管长度为：1.5米（箱底垂直 至地面）＋0.1米（垂直入地深）＋L1（配电箱与中
❖ 配管、配线是指电气设备安装工程中配电线路保护 管和线路的敷设。
（1）配管 问题1：定额子母划分？ 定额项目按以下因素划分：管子材质、安装方式、 管子口径。
问题2：从哪里开始算？ 配管工程量计算一般从配电箱开始，按其进线和
出线的各个回路进线计算。
ppt课件
1
问题3：配管经过接线盒、配电箱时，是否扣除它们的长度？ 配管工程量在计算中，不扣除管线中间接线箱、灯头盒、开
长度）*管内所传同型号规格导线根数。
ppt课件
13
（3）成套配电箱、配电板安装 成套配电箱安装是指成套定型配电箱或箱内元器 件、配线已组装好的配电箱， 问题1：成套配电箱安装定额子母如何划分？ ❖ 定额不分型号，只按安装方式（落地式和悬挂嵌入式） 和箱半周长（箱的高+宽）划分子母。成套配电箱落 地式安装套用定额2-262，悬挂嵌入式按箱半周长的 不同，分别套用定额2-263~2-266。
ppt课件
当线管沿墙暗敷设时，可按相关墙轴线尺寸计 算其配管长度。
ppt课件
3
当线管沿墙明敷设时，应按相关墙面净空长度 计算其配管长度。
ppt课件
4
问题5：垂直方向敷设线管的长度怎么计算？
垂直方向的线管敷设（沿墙、柱引上或引下），其 配管长度一般应根据楼层高度和箱、柜、盘、板、 开关、插座等的安装高度进行计算。
间墙左插座水平距离，可用比例尺在图上量出）＋ 0.1米（垂直出地面）＋0.3米（垂直入插座）＋ 0.4米（垂直出插座入地）＋L2（中间墙两插座水平 距离，可用比例尺在图上量出）＋0.4米（垂直出地 入插座）＋0.4米（垂直出插座入地）＋L3（至右墙 插座水平距离，可用比例尺在图上量出）＋0.4米
（垂直出地面入插座）
ppt课件
9
（2）配线
配线工程定额按不同的配线形式编有管内穿线、瓷 夹板配线、塑料护套线配线等等。主要为管内穿线
问题1：管内定额子母如何划分？
❖ 定额分照明线路、动力线路，并按导体材料、导线 截面积及芯数划分项目。照明线路管内穿线，当导线 截面积大于或等于6平方毫米时，应执行动力线路相 应项目。
问题2：导线预留长度？ppt课件
ppt课件
14
问题2：成套配电箱安装工作内容是否包括支架 和基础槽钢、角钢的制作安装？
❖ 成套配电箱安装工作内容有：开箱、检查、安装、 查校线、接地。不包括支架和基础槽钢、角钢的制作 安装，若发生应按相应定额另行计算。
支架的制作安装，应套用铁构件制作安装定额。 铁构件定额又分为一般铁构件和轻型铁构件，其中， 轻型铁构件是指结构厚度在3mm以内的构件。
）
以管口计算
5
出户线
ppt课件 1.5米
以管口计算
11
❖
图2.4为导线与柜、箱、设备等相连预留长
度示意图。规定的导线预留长度，详见表2.3。
❖ 图2.4导线与柜、箱、pp设t课件备等相连预留长度示意图 12
问题3：管内穿线工作量如何计算？ ❖ 管内穿线工作量的计算可利用配管工作量进线，
计算式如下： 管内穿线单线长度=（配管长度+规定的导线预留
ppt课件
15
问题3：配电板安装定额子母如何划分
❖ 配电板是指未装电气元件的空配电板，定额子母 按材质及半周长划分,其中木板、塑料板、胶木板各 对应一个定额编号，木板包铁皮按半周长套用定额2377~2-380。
配电板安装均未包括板内电气元件安装，各电气 元件安装另套有关单项定额。
ppt课件
16
识图基本知识 ❖ 一、认识导线。
ppt课件
21
二、导线表示方法。 2、导线敷设方式的标注：
ppt课件
22
二、导线表示方法。 3、导线敷设部位的标注：
ppt课件
23
三、灯具的表示方法。
ppt课件
24
四、灯具的安装方式。
ppt课件
25
五、开关的安装方式。
ppt课件
26
五、开关的安装方式。
ppt课件
27
六、插座的安装方式。
垂直方向敷设的配管长度=楼层高度-电器设备距楼 地面安装高度-设备自身高度
ppt课件
5
❖
图2.2线管垂直长度计算示意图
ppt课件
6
问题6：埋地敷设时，工程量如何计算？
当配管埋地敷设时，水平方向的配管仍按墙、 柱轴线尺寸及设备尺寸进线计算，穿出地面至地 面设备或墙上电气设备的配管，应按配电线管的 埋设深度和由地面引上至设备的高度进行计算。 一般配管在楼地面埋深按0.1米考虑。
ppt课件
28

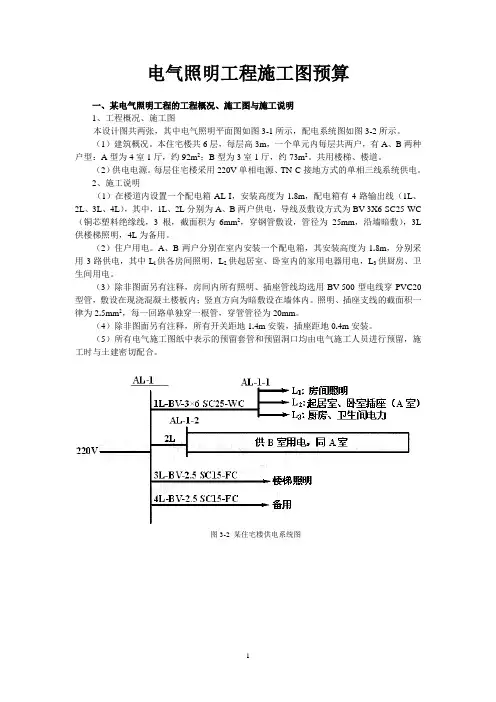

电气照明工程案例 一、某电气照明工程的工程概况、施工图与施工说明 1、工程概况、施工图 本设计图共两张，其中电气照明平面图如图3-1所示，配电系 统图如图3-2所示。 （1）建筑概况。本住宅楼共6层，每层高3m，一个单元内每 层共两户，有A、B两种户型：A型为4室1厅，约92m2；B型为3 室1厅，约73m2。共用楼梯、楼道。 （2）供电电源。每层住宅楼采用220V单相电源、TN-C接地方 式的单相三线系统供电。 2、施工说明 （1）在楼道内设置一个配电箱AL-I，安装高度为1.8m，配电 箱有4路输出线（1L、2L、3L、4L），其中，1L、2L分别为A、 B两户供电，导线及敷设方式为BV-3X6-SC25-WC（铜芯塑料绝 缘线，3根，截面积为6mm2，穿pp钢t课件管敷设，管径为25mm，沿墙29 暗敷），3L供楼梯照明，4L为备用。
10
表2.3 连接设备导线（每一根线） 预留长度表
序 号
项目
预留长 度
说明
1
各种开关箱、柜、板
高＋宽
盘面尺寸
2
单独安装（无箱、盘）的铁壳 开关、闸刀开关、起动器、母
线槽进出线盒等
0.3米
以安装对象中心算 起
3
由地坪管子出口引至动力接线 箱
1米
以管口计算
电源与管内导线连接 4 （管内穿线与软、硬母线接头 1.5米
关盒所占长度，但应扣除配电柜、配电箱所占长度 问题4：水平方向敷设的线管的尺寸应该以什么为依据？ 水平方向敷设的线管应以施工平面图的管线走向、敷设部位
和设备安装位置的中心点为依据，并借用平面图上所标墙、 柱轴线尺寸进行线管长度的计算，若没有轴线尺寸可利用时， 则应运用比例尺或直尺直接在平面图上量取线管长度，
