水滴式粉碎机介绍
流水式粉碎机
流水式粉碎机流水式粉碎机产品介绍落地流水式粉碎机又名高性能粉碎机、体积小、造型美观、移动便利、操作简单，特别构架运转振动、噪音、安全性高、性能稳定、卫生干净、损耗极低、效率高、细度精准可调；与药物接触部分用不锈钢制作，符合卫生标准，除制细粉外，还可制煎汤剂用的粗颗粒饮片（用粗颗粒饮片煎煮汤药，可提高饮片有效成分的溶出率，节省大量药材），对中西药物、珍珠、化工原料子、食品原料子、矿物、土壤、粮食、煤炭、试验原料子有极理想的粉碎效果，是粉碎脆性物料的首先机型。
是诊所、门诊部、小型医院、专科医院、医院药房药店，讨论所、试验室、试制室、大中专院校、科研单位、商场、家庭粉碎的理想设备。
型号：LX—08A电机功率：1500W电压：220V主轴转速：12000r/min产品细度：60—80mm生产本领：3—15kg/h重量：8kg外形尺寸：300*170*400流水式粉碎机流水式粉碎机流水式粉碎机使用注意事项1、检查粉碎腔内是否有异物（开机前必须为空），接通电源。
2、拧紧上盖和粉碎腔的蝶形螺帽。
3、启动电机，空机转动1—2分钟，然后从进料盘中渐渐喂入所打物料，喂料不宜过快过多。
4、如遇物料卡住，电机不转，请立刻关闭，以免电机烧毁，待清除所卡物料后，连续使用。
5、本机在使用过程中严禁打开上盖和用手伸入粉碎腔内。
6、本机系干式粉碎机，不宜粉碎潮湿物和油腻物。
7、请用户依据所需更换不同筛网。
8、本机采纳过热保护器，如电机负载过大，会自动停机，如连续操作，请重新按下保护器。
9、在本机工作过程中，电流不得大于15安培。
流水式粉碎机流水式粉碎机常见故障产生原因及排出方法故障产生原因排出方法（必须切断电源才略进行以下操作）通电后电机不转动1、电源接触不良或插头松动。
2、电源开关接触不良3、微动开关接触不良4、热保护器失灵1、修复电源或调换接头2、修理或更换开关3、调整微动开关4、更换热保护器通电后电机转动过慢或不转并产生振动1、机械部分卡住（粉碎机槽内有异物）2、离心器没有打开3、电源电压过低1、清除粉碎槽内异物，开机先空转半分钟后再渐渐喂料2、调正电源电压电机机壳表面过热1、负荷过大2、电机潮湿3、电源电压过低1、削减工作压力2、干燥电机3、调正电源电压换向器表面产生环火或较大火花1、换向器表面不止滑1、清除换向器表面杂物。
水滴粉碎机工作原理
水滴粉碎机工作原理一、引言水滴粉碎机是一种常见的粉碎设备，广泛应用于农业、饲料加工、制药等领域。
本文将介绍水滴粉碎机的工作原理及其重要组成部分，以便更好地理解其工作过程。
二、水滴粉碎机的工作原理水滴粉碎机主要由进料口、粉碎腔、排料口、电机等组成。
其工作原理可以概括为：通过电机带动转子高速旋转，进料口引入物料后，物料在转子的作用下受到撞击、剪切和摩擦力的作用，从而达到粉碎的目的。
具体来说，水滴粉碎机的工作过程可以分为以下几个阶段：1. 物料进料阶段物料通过进料口进入粉碎腔，在进入之前需要经过预处理，如除杂、除铁等操作。
进料口通常设置有进料导板，以引导物料进入粉碎区域。
2. 物料粉碎阶段物料进入粉碎腔后，受到转子高速旋转的冲击力，物料与转子上的锤片产生剧烈的碰撞，同时受到锤片的剪切和摩擦作用。
这些作用力使物料逐渐粉碎，并通过筛网的作用，将符合要求的颗粒通过排料口排出。
3. 物料排出阶段粉碎后的物料通过排料口排出，初步完成了粉碎过程。
排料口通常设置有排料导板，以控制物料的排出速度和方向，确保物料的顺利排出。
4. 电机驱动整个过程中，水滴粉碎机的转子由电机驱动。
电机通过皮带、联轴器等传动装置，将动力传递给转子，使其高速旋转。
电机的功率和转速是影响粉碎效果的重要因素之一。
三、水滴粉碎机的重要组成部分1. 转子转子是水滴粉碎机的核心部件，由主轴、锤片、轴承等组成。
转子的设计和制造直接关系到粉碎效果和设备的可靠性。
锤片是转子上的重要部件，其数量、形状和材料的选择会影响粉碎效果。
2. 筛网筛网是水滴粉碎机的另一个重要组成部分，其作用是控制物料的粒度大小。
筛网的孔径大小可以根据需要进行调整，以满足不同颗粒大小的物料要求。
3. 进料口和排料口进料口和排料口是物料进出水滴粉碎机的通道。
其设计和布置对物料的流动和粉碎效果有重要影响。
进料口和排料口通常配有导板，以控制物料的进出方向和速度。
4. 电机电机是驱动水滴粉碎机转子旋转的动力来源。
一种高效叶黄素饲料水滴式粉碎机[实用新型专利]
![一种高效叶黄素饲料水滴式粉碎机[实用新型专利]](https://img.taocdn.com/s3/m/ba5be9e9bed5b9f3f80f1c2f.png)
专利名称：一种高效叶黄素饲料水滴式粉碎机专利类型：实用新型专利
发明人：马国华,乔昌辉
申请号：CN202021070293.8
申请日：20200611
公开号：CN212758892U
公开日：
20210323
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高效叶黄素饲料水滴式粉碎机，包括箱体、第一电机、第一连接杆、第二电机和第二连接杆，所述箱体的左端设置有第一电机，且第一电机的输出端安装有第一连接杆，所述第一连接杆的外侧连接有搅拌叶，且搅拌叶的下方设置有放料板，所述箱体的右侧设置有第二电机，所述第二连接杆的中部外侧设置有调整块，所述第二连接杆的右端外侧连接有第一转轮，所述第二转轮的下端连接有安装杆，所述放置盘的下方设置有调节杆，所述软板的左端安装有放置杆。
该高效叶黄素饲料水滴式粉碎机，便于有效充分的对饲料进行高效粉碎，且可以对粉碎后的饲料进行筛分，而且便于对筛分后的饲料进行取用。
申请人：哈尔滨春宇生物科技有限公司
地址：154800 黑龙江省哈尔滨市依兰县食品工业园区
国籍：CN
代理机构：哈尔滨龙科专利代理有限公司
代理人：高媛
更多信息请下载全文后查看。
秸秆收割切碎机的设计
秸秆收割切碎机的设计摘要为了更好地利用秸秆资源，秸秆收割粉碎机应运而生。
秸秆收割粉碎机是一种能够收割和粉碎秸秆的机械设备，可将秸秆变成颗粒状的饲料或肥料，便于存储和运输。
秸秆收割粉碎机的研究和开发，对于推动农业可持续发展，减少秸秆浪费和环境污染，提高农业生产效益和社会经济效益，具有重要的意义。
本文讨论了秸秆粉碎装置方案的确定，涉及粉碎机的工作原理、粉碎室的形状和宽度、配套功率的计算、锤片速度和转子速度的确定、理论生产率、标准件的选择（包括电机、轴承、键、螺栓、螺母、垫圈等）、带的设计计算、锤片的设计计算、齿板以及轴的设计计算等方面。
关键词：秸秆；结构设计；校核计算1研究意义秸秆收割切碎机的研究还可以促进农业机械化水平的提高。
传统的秸秆处理方式多为人工，工作效率低下且对劳动力要求较高。
而秸秆收割切碎机的出现，不仅提高了秸秆处理的效率，还能减轻劳动强度，提高农民的工作效率和生产质量，同时也减少了人工处理秸秆所带来的环境污染。
另外，秸秆收割切碎机的研究还有助于推进农业可持续发展。
农业生产中的秸秆资源，如果不能得到充分利用，不仅会造成资源的浪费，还会对环境造成严重污染。
而秸秆收割切碎机可以将秸秆收集起来，经过切碎处理后，可以作为饲料、肥料、生物质能源等多种用途，实现资源的最大化利用和再生利用，同时也有助于保护农业生态环境。
2 秸秆粉碎装置方案的确定2.1 粉碎机的工作原理粉碎机利用的是击碎原理来工作的。
它是由电机通过V带传动动力，使粉碎室内的转子轴组高速旋转。
在转子轴组上安装了多个锤片，当转子轴组旋转时，锤片通过高速旋转对物料进行冲击和碾压，使物料逐渐粉碎成小颗粒。
此外，粉碎室内还装有齿板，当物料在被锤击碎的过程中，随着转子轴组的高速旋转，被齿板细化粉碎，最终达到所需的细度。
被粉碎好的物料自动落入集料箱中，然后通过排料管排出，收集到一个容器中。
通过这种方式，粉碎机能够高效地将物料加工成为细碎颗粒，并将其集中在一个地方，以方便后续的处理和利用。
水滴式粉碎机
水滴式粉碎机简述摘要：锤片式粉碎机是目通用性最广对饲料湿度敏感性小，调节粉碎度方便、质量好、使用维护方便。
水滴形粉碎室又有提高生产效率降低电耗的优点。
本文介绍了粉碎机的发展过程。
并通过图及文字说明介绍了水滴式粉碎机基本组成、各构件的主要作用、锤片排列方式、工作原理、工作过程。
还有水滴式粉碎机的优点和缺点。
关键词：水滴形粉碎机；粉碎；锤片前言在中国，公元前两千多年就出现了最简单的粉碎工具——杵臼。
杵臼进一步演变为公元前200～前100年的脚踏碓。
这些工具运用了杠杆原理，初步具备了机械的雏形，不过，它们的粉碎动作仍是间歇的。
最早采用连续粉碎动作的粉碎机械是公元前四世纪由公输班发明的畜力磨，另一种采用连续粉碎动作的粉碎机械是辊碾，它的出现时期稍晚于磨。
公元二百年之后，中国杜预等在脚踏碓和畜力磨的基础上研制出了以水力为原动力的连机水碓、连二水磨、水转连磨等，把生产效率提高到一个新的水平。
这些机械除用于谷物加工外，还扩展到其他物料的粉碎作业上。
近代的粉碎机械是在蒸汽机和电动机等动力机械逐渐完善和推广之后相继创造出来的。
1806年出现了用蒸汽机驱动的辊式破碎机；1858年，美国的布莱克发明了破碎岩石的颚式破碎机；1878年美国发展了具有连续破碎动作的旋回破碎机，其生产效率高于作间歇破碎动作的颚式破碎机；1895年，美国的威廉发明能耗较低的冲击式破碎机。
与此同时，粉磨机械也有了相应的发展，19世纪初期出现了用途广泛的球磨机；1870年在球磨机的基础上，发展出排料粒度均匀的棒磨机；1908年又创制出不用研磨介质的自磨机。
二十世纪30～50年代，美国和德国相继研制出辊碗磨煤机、辊盘磨煤机等立轴式中速磨煤机。
这些粉碎机械的出现，大大提高了粉碎作业的功效。
但是，由于各种物料的粉碎特性互有差异，不同行业对产品的粒度要求也彼此不同，于是又先后创制出按不同工作原理进行粉碎作业的多种粉碎机械，如轮碾机、振动磨、涡轮粉碎机、气流粉碎机、风扇磨煤机、砂磨机、胶体磨等。

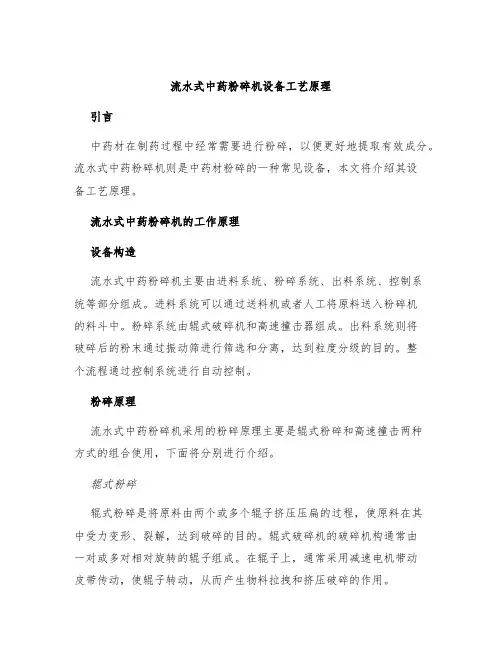

流水式中药粉碎机设备工艺原理
流水式中药粉碎机设备工艺原理引言中药材在制药过程中经常需要进行粉碎，以便更好地提取有效成分。
流水式中药粉碎机则是中药材粉碎的一种常见设备，本文将介绍其设备工艺原理。
流水式中药粉碎机的工作原理设备构造流水式中药粉碎机主要由进料系统、粉碎系统、出料系统、控制系统等部分组成。
进料系统可以通过送料机或者人工将原料送入粉碎机的料斗中。
粉碎系统由辊式破碎机和高速撞击器组成。
出料系统则将破碎后的粉末通过振动筛进行筛选和分离，达到粒度分级的目的。
整个流程通过控制系统进行自动控制。
粉碎原理流水式中药粉碎机采用的粉碎原理主要是辊式粉碎和高速撞击两种方式的组合使用，下面将分别进行介绍。
辊式粉碎辊式粉碎是将原料由两个或多个辊子挤压压扁的过程，使原料在其中受力变形、裂解，达到破碎的目的。
辊式破碎机的破碎机构通常由一对或多对相对旋转的辊子组成。
在辊子上，通常采用减速电机带动皮带传动，使辊子转动，从而产生物料拉拽和挤压破碎的作用。
高速撞击高速撞击是将物料加速后，靠高速旋转的筛板使物料与板上的撞击条相撞，达到分散和破碎的作用。
高速撞击器是由转子和撞击条组成，通过马达带动转子进行高速旋转，在旋转过程中，物料被加速到高速状态，然后通过撞击条的撞击破碎成粉末。
控制系统流水式中药粉碎机中的控制系统主要有电气控制柜、电机等部分组成，通过PLC编程、变频器调速等方式来实现自动化控制。
在工艺过程中，通过编程控制机械的转速、进料量、出料时间等参数，以达到最好的粉碎效果。
流水式中药粉碎机的优点•粉碎效率高，适合大规模中药粉碎工艺；•粉碎后的药粉细度分布范围比较集中，优于传统的振动筛；•整个生产过程自动化控制，减少了人工干涉和误差；•部分设备材质为不锈钢，符合GMP标准，保证了药物的安全性。
流水式中药粉碎机的应用流水式中药粉碎机广泛应用于食品、化工、制药等领域中，为生产线上的中药粉碎过程提供帮助。
结论文章介绍了流水式中药粉碎机的设备构造、工作原理、控制系统以及优点等方面的信息。
水滴式锤片粉碎机、cpm 3000型制粒机、blt系列空压机的工作原理
水滴式锤片粉碎机、cpm 3000型制粒机、blt系列空压机的工作原理水滴式锤片粉碎机是一种专门用于粉碎颗粒材料的设备。
其工作原理是将需要粉碎的材料放入粉碎机的进料口，通过旋转的锤片将材料击打碾磨，使其变为较小的颗粒。
具体工作流程如下：1.进料：将需要粉碎的材料通过进料口投入粉碎机。
通常，材料会通过给料装置均匀地投入，以保证粉碎效果的均匀性。
2.粉碎：一旦材料进入粉碎机，它会被旋转的锤片击打和碾磨。
锤片通常有多片，装在旋转的轴上，以增加击打的效果。
3.过筛：被击碎的颗粒经过旋转的筛网，较大的颗粒会被筛网挡住，只有较小的颗粒通过筛孔，形成所需的粉碎颗粒大小。
4.出料：通过筛孔通过的粉碎颗粒从出料口排出，而较大的颗粒则会被重新送回粉碎机进行再次粉碎。
CPM 3000型制粒机CPM 3000型制粒机是一种用于将材料制成颗粒状的设备。
其工作原理主要包括以下几个步骤：1.打湿料进料：制粒过程的第一步是将干燥的材料放入制粒机的进料口。
有时需要将材料打湿，以增加粒子的粘合力。
2.挤压颗粒：材料从进料口进入制粒机后，会与刀片或压板接触，切割或压制成一定形状的颗粒。
3.切割：切割刀或切割系统会将挤出的材料切割成所需的颗粒长度。
4.干燥：切割后的颗粒通常会有一定的水分，需要通过烘干设备将其去除，使颗粒变得干燥。
5.冷却和筛分：干燥的颗粒通过冷却设备，以降低其温度，然后通过筛分设备，分离出不同粒径的颗粒。
BLT系列空压机BLT系列空压机是一种用于产生高压气体的设备，其工作原理如下：1.空气进气：空气经过进气口进入空压机。
通常，空气需要经过过滤装置，去除其中的固体颗粒和水分，以保护设备。
2.压缩气体：进入空压机的空气经过压缩装置，通过一个或多个压缩机，使气体被压缩到所需的压力。
3.气体冷却：压缩后的气体通常会升高温度，需要通过冷却装置，将气体冷却至设定的工作温度。
常用的冷却方式有空冷和水冷两种。
4.气体储存：冷却后的气体会进入气体储存设备，通常是一个气体储罐或压力容器。
流水式粉碎机设备工艺原理
流水式粉碎机设备工艺原理流水线粉碎机是一种专门用于各种物料粉碎和再造的工业设备，具有很高的自动化程度和高效率。
它广泛用于化工、食品制造、医药、造纸、塑料、橡胶等行业。
本文将介绍流水式粉碎机的基本设备工艺原理，包括其结构、工作原理和应用范围。
设备结构流水式粉碎机主要由粉碎腔、旋转刀盘、定刀、喷嘴、材料输送系统、集尘系统等部分组成。
其中，粉碎腔为钢制，其内部工作表面覆盖有耐磨钢板，以保证其耐用性。
旋转刀盘和定刀间相互配合，并由电机驱动，以实现粉碎过程中物料的加工和输出。
喷嘴用来喷洒液体或气体，以减少粉尘的产生。
材料输送系统用来将需要粉碎的物料输送到粉碎腔内。
集尘系统则是收集剩余的小颗粒，减少粉尘污染。
工作原理在正常的使用过程中，材料输送系统将物料输送到粉碎腔内。
物料经过粉碎腔前部喷口喷出液体或气体，制造薄膜状物料，使得物料与刀片的接触面积越大，从而达到更有效的粉碎效果。
物料在粉碎腔内被旋转刀盘和定刀剪断、撕碎，同时受到强烈的撞击力，使其变成小颗粒状。
此时，粉碎腔内也将产生大量的粉尘，通过适当加强侧部的气流，粉尘被集中收集到集尘系统中。
由于流水式粉碎机的制造工艺比较复杂，因此漏粉量较低，而生产效率也会得到很大的提高。
此外，利用粉碎机产生的小颗粒，可以通过其他工艺部件进行分离和再利用，大大减少了原材料的浪费，也促进了资源利用的效率。
应用范围流水式粉碎机被广泛应用于以下几个领域：医药行业在药品生产过程中，制造出一些原料通常需要进行特定的粉碎工序，以达到所需的粒度和扩散效应。
例如，医药品制造过程中的中药提取、微粉制备、药片制造等，都需要流水式粉碎机来完成。
食品制造业在食品制造业中，流水式粉碎机通常用于谷物粉碎、食品、香料、食用菌的加工和加工等。
例如，在豆腐生产过程中，通过粉碎过的黄豆才能更好地制造出口感更佳的豆腐。
此外，在巧克力工业中，用于将固体巧克力破碎成小颗粒，以便于制作的过程。
化工和塑料行业在这些行业中，流水式粉碎机通常用于制造塑料颗粒、密封材料、橡胶、再生塑料以及其他化学制品等。
水滴式粉碎机介绍
外形照片
传动部分
转子构造
粉碎机构造示意图
a .进料口 切向、径向和轴向进料方式
b.转子 涉及锤片、销轴、锤片架及中心轴等等
c.筛片 筛片包在转子外面，所包围旳空间称为粉碎室， 其主要起着控制粉碎粒度旳作用。
d.机体
2、工作过程
顶部进料式锤片式粉碎机旳工作过程:
新乡市恒富电子机械有限企业生产旳锤片式粉碎机旳工作过 程：原料由粉碎机顶部靠重力自流进料方式落入粉碎机进料 口，原料在转子旳上方受到锤片旳第一次打击，随即，颗 粒物料流被锤片加速形成沿着筛片内表面运动旳环流层， 环流层旳速度略低于锤片末端旳速度。贴近筛面旳粉碎物 料受到筛面旳磨擦作用而降低其环流速度，并受到与筛面 垂直旳离心力、压力和气流作用，使其能排出筛外。
锤片安装在转子销轴上旳位置，称做排列方式。 它关系到转子平衡、物料在粉碎室内旳分布、锤片 磨损旳均匀程度。
对锤片排列旳要求：锤片旳运动轨迹不反复、 沿粉碎室宽度锤片运动均匀、物料不被推向一侧、 有利于转子旳平衡。
2、筛片
筛片
鱼鳞孔筛 圆柱形孔筛 圆锥形孔筛
冲孔筛 钻孔筛
吸风机械出料粉碎系统图
水滴式锤片粉碎机、cpm 3000型制粒机、blt系列空压机的工作原理
水滴式锤片粉碎机、cpm 3000型制粒机、blt系列空压机的工作原理水滴式锤片粉碎机：水滴式锤片粉碎机是一种广泛应用于粉体、颗粒物料制备的设备。
其主要由机体、转子、锤片、进料口、出料口等部分组成。
工作原理是利用锤片对物料的高速撞击和剪切力，使物料破碎、粉碎。
这种粉碎机的工作模式类似于水滴击打石头，锤片犹如水滴，以极高的速度和能量冲击物料，使其受到撞击和剪切力的双重作用而破碎。
CPM 3000型制粒机：CPM 3000型制粒机是一种专门用于制备颗粒状物料的设备。
其工作原理是首先将原料粉体通过投料口进入转动的滚筒中，滚筒内壁装有多个突起物，可以促进原料的粘附和团块的形成。
随后，通过调整滚筒的速度和温度等因素，可以将团块进一步固化，形成所需的颗粒状物料。
这种制粒机能够有效地将粉体原料转化为易于储存和运输的颗粒状产品。
BLT系列空压机：BLT系列空压机是一种提供压缩空气的设备。
它通过吸入空气并将其压缩后，提供压力较高的空气输出。
这种压缩空气可以用于驱动气动设备、充气等。
其工作原理主要是通过电动机和压缩机构成的系统，将空气吸入后进行压缩，然后输出。
BLT系列空压机的性能和效率可以通过不同的参数进行调整，如工作压力、排气量、效率等。
总结：以上三种设备各自有着独特的工作原理，适用于不同的生产需求。
水滴式锤片粉碎机适合于对物料进行轻度破碎和粉碎；CPM 3000型制粒机则适用于将粉体原料转化为颗粒状产品；BLT系列空压机则是提供压缩空气的主要设备。
在实际生产中，要根据具体需求和条件选择合适的设备，并合理运用其工作原理，以达到最佳的生产效果。
粉碎机详细分类
粉碎机详细分类粉碎机的分类按粉碎机的进料方向，可分为切向喂料式、轴向喉料式和径向暇料式二种。
按某些部件的变异分类可分为两种类型：水滴形粉碎式粉碎机和元筛式粉碎机。
①切向喂人式粉碎机。
该机型是一种通用型粉碎帆，出切线方向喂人物料，在卜机体亡安有齿板，故筛片包角一般为180。
u可以粉碎谷粒、泊饼粒、秸秆等各种物料，常附有卸料用的集料简和风机、广泛用于农村及小型物料粉碎加工企业中。
②轴向喂入式粉碎机：多为自吸喂入式(靠转子内安装的四个叶片起风机作用)，转子周围内有包角为360。
的筛片(环筛或水滴形筛)。
这类粉碎机若在进料斗勺机壳衔接处装有动刀和定刀，秸秆物料进入粉碎室时先被切城碎段，以利于加工秸秆物料。
本文出自：③径向(项部)喂入式粉碎机：该机型的特点是整个机体左朽对称，转子可正反转工作*当锤片一侧磨损后，可改变进料的进料导向机构，以改变物料喂料方向.同时改受转子旋转方向，可不需停车拆卸即可实现锤片倒换;筛片边角较大(约300。
)，有利于出料;进出料口可功界隔绝，便于白动控制生产过程，多用于大、小型物料粉碎厂缺点是只能用于粒料的粉碎。
④水滴形粉碎式粉碎机:水滴形粉碎可以破坏影响筛理能力的环流层，从而提高了粉碎效率，降低了能耗。
按结构个同又有全筛式和部分齿板式。
部分齿板式270。
角的筛片，共余的上部直线部分为齿板⑤大筛式粉碎机:出机体、转子、控制室和风机等组成。
作业时，物料靠白重及负压从喂入门进入粉碎空，受到高速回转的转7—的锤片和粉碎家上的齿板的作用，而被击碎、剪切碎和磨碎，粉粒在风机的负压作用下沿轴向被吸出，当经过控制轮时被补充粉碎。
成品的粒度通过调节控制轮与衬套的间隙控制。
它主要用于经过预粉碎的贝壳的粉砷。
用该机粉碎贝壳pJ减少锤片的磨损，并可提高产量，减少电耗。
1、超微粉碎机工作原理物料与研磨介质同装入弹簧支撑的磨筒内，电动机通过挠性轴套带动激振器中的偏心轮旋转，产生周期性的激振力，使磨机简体在支撑弹簧上产生高频振动，磨机简体获得了近似圆的椭圆运动，通过研磨介质本身的高频振动、自转运动及旋转运动，使研磨介质之间、研磨介质与筒体内壁之间产生强烈的冲击、研磨、剪切等作用而对物料进行有效粉碎。
高效水滴式粉碎机设备工艺原理
高效水滴式粉碎机设备工艺原理引言粉碎是一种广泛应用于工业生产中的加工方法，常用于将固体物料加工成微粉或粉末。
在这些应用中，粉碎机设备是不可或缺的，它们以不同的方法将原料加工成所需的颗粒大小和形态。
随着科技的发展，粉碎机的种类不断增加、技术不断改良和完善。
其中，水滴式粉碎机具有加工效率高、处理范围广、粉碎质量好等优点，逐渐成为很多行业的选择。
本文将介绍水滴式粉碎机设备的工艺原理。
水滴式粉碎机的基本结构水滴式粉碎机通过高速旋转的锤头将物料加工成所需的细小颗粒。
它由主机、进料装置、振动筛、风机、控制柜等部分组成，其中主机包括腔体、锤头、筛网和调整装置等。
腔体部分有专门的设计，可以使物料在被锤头粉碎时得到充分的冲撞和撞击，提高了加工效率和粉碎质量。
锤头采用优质合金材料制造，具有防磨损、耐用和经济的优点。
筛网可以根据加工所需颗粒的大小和形态进行更换。
调整装置是为了调节粉碎机的产量和颗粒大小等参数。
水滴式粉碎机的加工工艺水滴式粉碎机的加工工艺因物料特性、设备结构和要求颗粒大小等因素而有所不同。
一般来说，它的加工工艺可以分为以下几个步骤：第一步：准备工作在进行粉碎加工前，需要进行一些准备工作。
例如，清理粉碎机设备、检查锤头和筛网是否正常等。
如果有未被清理掉的物料，应先清理干净，以免影响加工效果。
第二步：进料加工将原料放入进料装置中，通过振动将原料均匀地输送到腔体中。
随着锤头的高速旋转，物料在腔体中不断受到冲击，最终被粉碎成所需的颗粒大小。
在这个过程中，水滴式粉碎机的产量和颗粒大小可以通过调整装置来进行控制。
第三步：筛分过程加工完成后，粉碎机将物料输送到振动筛中，将小颗粒和大颗粒进行分离。
通过不同筛孔的组合，可以得到所需的颗粒大小。
第四步：脱附脱附是指将未粉碎成所需颗粒大小的物料重新输送到腔体中，进行二次粉碎，直到达到所需的粉碎质量。
通过这个过程，可以大大提高粉碎机的加工效率和粉碎质量。
第五步：粉碎物质的收集、输送和包装。
小型饲料加工设备介绍
小型饲料加工设备介绍
饲料厂家和养殖户在加工生产饲料的同时，通常会使用到各种小型饲料加工机械，小型饲料加工机械以其体积较，操作方便，价格便宜等优点受到了广大用户的欢迎。
新乡市恒富电子机械有限公司作为饲料加工机械厂家，在这里给广大的饲料机用户介绍下在饲料加工的过程中经常会使用到的几种比较重要的小型饲料加工机械。
饲料粉碎机
该饲料粉碎机主要是水滴式粉碎机，该粉碎机不仅拥有像水滴形的外观，看起来比较的美观。
在水滴式粉碎机的底部有粉碎室，饲料原料的粉碎过程主要是在粉碎室进行的。
锤片是该粉碎机的主要的配件和易损件，进入粉碎室里的原料就是在锤片的敲击下从而由大颗粒粉碎成小颗粒的。
饲料混合机
饲料混合机是在混合阶段主要使用到的小型饲料加工机械，饲料混合机有多重类型：立式的、卧式的、螺带的、双轴桨叶以及转鼓式混合机，这几种混合机都是最常用到的混合机设备。
当然，这几种混合机设备之间存在一定的差异，
主要是从混合物料的种类，批量混合物料的时间、混合均匀度等几个方面来说的。
饲料颗粒机
饲料颗粒机又叫饲料制粒机，是用来生产加工颗粒饲料的主要的小型饲料加工机械。
最常见的有环模饲料颗粒机和平模饲料颗粒机。
相比较而言，环模饲料颗粒机的使用的范围更加的广泛，生产处的颗粒饲料更加的光滑，细腻，并且比较适合大批量动物颗粒饲料的生产。
下面是环模饲料颗粒机图。
以上介绍的饲料粉碎机、饲料混合机、饲料颗粒机就是常见的小型饲料加工设备。
水滴式锤片粉碎机
目录1 用途和特点 (1)2 主要技术参数和性能指标 (1)3 主要结构和工作原理 (1)4 机器的安装 (2)5 操作注意事项 (3)6 调整和保养 (3)7 一般故障分析及排除方法 (5)8 运输、贮存 (6)9 易损零件 (6)10 随机文件 (10)11粉碎机安装小样图 (10)12粉碎机控制电路 (13)13重要提示 (15)14重要说明 (15)15人身保护：事故的防范措施 (16)16防爆：粉尘爆炸与火灾的防范措施 (17)17其他 (18)注：①本说明书解释权属江苏牧羊集团，受中国法律和国际条约的保护。
②本产品有关技术及参数若有更改，恕不另行通知。
③未经许可，任何单位和个人均不得复制、发行、使用或向他人提供。
1 用途和特点1.1水滴式系列粉碎机可粉碎各种颗粒状饲料原料，如玉米、高梁、麦类、破碎后的饼类及其它物料。
1.2本粉碎机采用钢板焊接结构，电动机与粉碎机转子安装在同一底座上，采用柱销联轴器直联传动，转子经动平衡校验，并可正反向工作，操作门有安全互锁装置以保证转子转动时操作门不能打开，进料口在粉碎机顶部，可与各种形式的喂料机构相配，锤片为对称排列。
1.3本机转子经特殊设计，具有两种不同的锤筛间隙，一种用于粗粉碎，一种用于细粉碎，可解决部分用户要生产畜禽饲料，又想生产鱼饲料的需求。
1.4本机结构合理、坚固耐用、安全可靠、安装容易、操作方便、振动微小、生产率高。
为充分发挥粉碎效率,建议选用本公司生产的粉碎机自动控制喂料器与之相配套。
2 主要技术参数和性能指标2.1主要技术参数见表1：2.2性能指标见表23 主要结构和工作原理3.1主要结构见图一：3.1.1底座：起到联接和支承粉碎机各部件的作用，使其形成一个整体。
粉碎后的物料由底座下面排出。
3.1.2转子：由主轴、锤架板、销轴、轴承等零件组成，是粉碎机的主要运动部件。
转子转速较高，装配后在不装销轴和锤片的情况下须进行动平衡校验。
3.1.3操作门：更换筛板或锤片时须开启操作门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
筛片
鱼鳞孔筛 圆柱形孔筛 圆锥形孔筛
冲孔筛 钻孔筛
a
13
a
14
吸风机械出料粉碎系统图
a
15
垂直的离心力、压力和气流作用，使其能排出筛外。
a
8
a
9
a
10
锤片安装在转子销轴上的位置，称做排列方式。 它关系到转子平衡、物料在粉碎室内的分布、锤片 磨损的均匀程度。
对锤片排列的要求：锤片的运动轨迹不重复、 沿粉碎室宽度锤片运动均匀、物料不被推向一侧、 有利于转子的平衡。
a
11
a
12
2、筛片
水滴式粉碎机介绍
a
1
外形照片
a
2
传动部分
a
3
转子结构
a
4
粉碎机结构示意图
a
5
a
6
a .进料口
切向、径向和轴向进料方式 b.转子
包括锤片、销轴、锤片架及中心轴等等
c.筛片 筛片包在转子外面，所包围的空间称为粉碎室， 其主要起着控制粉碎粒度的作用。
d.机体
a
7
2、工作过程
顶部进料式锤片式粉碎机的工作过程:
新乡市恒富电子机械有限公司生产的锤片式粉碎机工作过
程：原料由粉碎机顶部靠重力自流进料方式落入粉碎机进料
口，原料在转子的上方受到锤片的第一次打击，随后，颗
粒物料流被锤片加速形成沿着筛片内表面运动的环流层，
环流层的速度略低于锤片末端的速度。贴近筛面的粉碎物
料受到筛面的磨擦作用而降低其环流速度，并受到与筛面
