数字音频系统
调频频段数字音频广播(CDR)系统简介

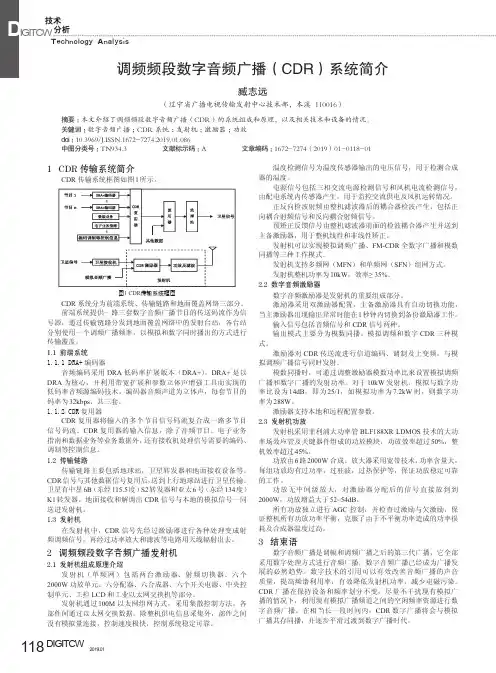

分析Technology AnalysisDI G I T C W 技术118DIGITCW2019.011 CDR 传输系统简介CDR 传输系统框图如图1所示。
图1 CDR 传输系统框图CDR 系统分为前端系统、传输链路和地面覆盖网络三部分。
前端系统提供一路三套数字音频广播节目的传送码流作为信号源，通过传输链路分发到地面覆盖网络中的发射台站，各台站分别使用一个调频广播频率，以模拟和数字同时播出的方式进行传输覆盖。
1.1 前端系统1.1.1 DRA+编码器音频编码采用DRA 低码率扩展版本（DRA+）。
DRA+是以DRA 为核心，并利用带宽扩展和参数立体声增强工具而实现的低码率音频源编码技术。
编码器音频声道为立体声，每套节目的码率为32kbps ，共三套。
1.1.2 CDR 复用器CDR 复用器将输入的多个节目信号码流复合成一路多节目信号码流。
CDR 复用器的输入信息，除了音频节目、电子业务指南和数据业务等业务数据外，还有接收机处理信号需要的编码、调制等控制信息。
1.2 传输链路传输链路主要包括地球站，卫星转发器和地面接收设备等。
CDR 信号与其他数据信号复用后，送到上行地球站进行卫星传输。
卫星有中星6B （东经115.5度）S2转发器和亚太6号（东经134度）K1转发器。
地面接收和解调出CDR 信号与本地的模拟信号一同送进发射机。
1.3 发射机在发射机中，CDR 信号先经过激励器进行各种处理变成射频调频信号，再经过功率放大和滤波等电路用天线辐射出去。
2 调频频段数字音频广播发射机2.1 发射机组成原理介绍发射机（单频网）包括两台激励器、射频切换器、六个2000W 功放单元、六分配器、六合成器、六个开关电源、中央控制单元、工控LCD 和工业以太网交换机等部分。
发射机通过100M 以太网组网方式，采用集散控制方法，各部件间通过以太网交换数据。
除整机供电信息采集外，部件之间没有模拟量连接，控制速度极快，控制系统稳定可靠。
DAB数字音频广播系统概论与简介

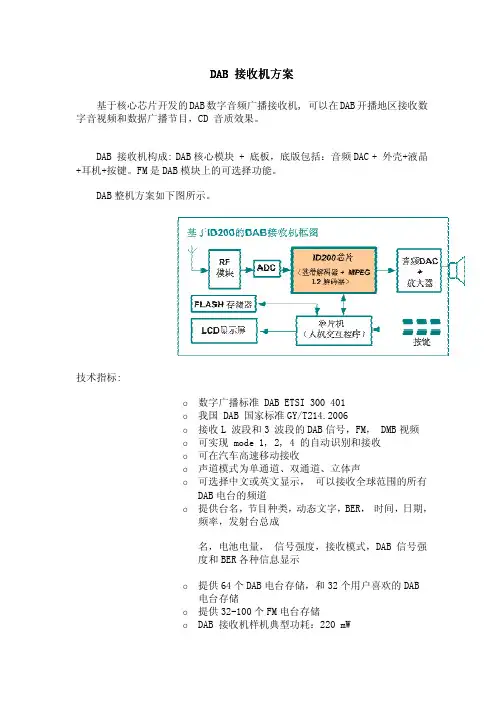

DAB 接收机方案基于核心芯片开发的 DAB 数字音频广播接收机, 可以在 DAB 开播地区接收数 字音视频和数据广播节目，CD 音质效果。
DAB 接收机构成: DAB 核心模块 + 底板，底版包括：音频 DAC + 外壳+液晶 +耳机+按键。
FM 是 DAB 模块上的可选择功能。
DAB 整机方案如下图所示。
技术指标:o o o o o o o o数字广播标准 DAB ETSI 300 401 我国 DAB 国家标准 GY/T214.2006 接收 L 波段和 3 波段的 DAB 信号，FM， DMB 视频 可实现 mode 1, 2, 4 的自动识别和接收 可在汽车高速移动接收 声道模式为单通道、双通道、立体声 可选择中文或英文显示， 可以接收全球范围的所有 DAB 电台的频道 提供台名，节目种类，动态文字，BER， 时间，日期， 频率，发射台总成 名，电池电量， 信号强度，接收模式，DAB 信号强 度和 BER 各种信息显示o o o提供 64 个 DAB 电台存储，和 32 个用户喜欢的 DAB 电台存储 提供 32-100 个 FM 电台存储 DAB 接收机样机典型功耗：220 mWDAB 数字音频广播接收机可以直接销售到中国和欧洲市场上。
目前在中国市场上，除了我们的产品外，其他的 DAB 接收机都不支 持中文显示， 因而无法正确显示中国境 内的 DAB 电台的文字信息， 包括台名， 和动态文字。
我们的 DAB 接收机是低功耗， 袖珍式产品， 特别适合中国的市场。
本公司主要提供整机方案，帮助客户实现批量生产，包括解决 测试和生产过程中的技术问题。
已有数家厂商有我们的方案和芯片 开发了高性能、低功耗的便携式 DAB 接收机。
。
基于FPGA的数字音频处理系统设计与优化

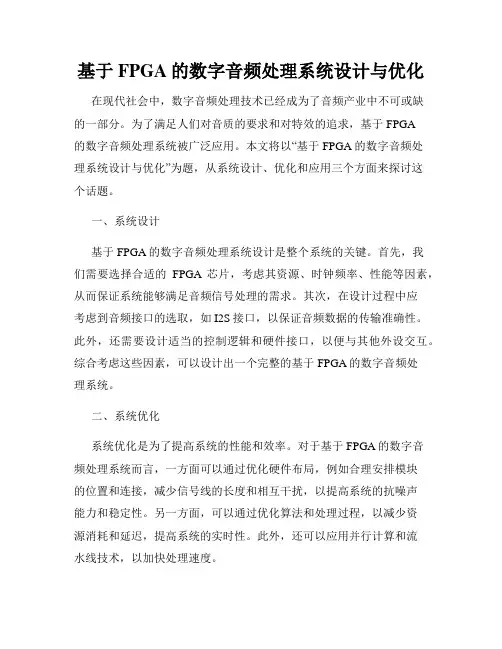

基于FPGA的数字音频处理系统设计与优化在现代社会中，数字音频处理技术已经成为了音频产业中不可或缺的一部分。
为了满足人们对音质的要求和对特效的追求，基于FPGA的数字音频处理系统被广泛应用。
本文将以“基于FPGA的数字音频处理系统设计与优化”为题，从系统设计、优化和应用三个方面来探讨这个话题。
一、系统设计基于FPGA的数字音频处理系统设计是整个系统的关键。
首先，我们需要选择合适的FPGA芯片，考虑其资源、时钟频率、性能等因素，从而保证系统能够满足音频信号处理的需求。
其次，在设计过程中应考虑到音频接口的选取，如I2S接口，以保证音频数据的传输准确性。
此外，还需要设计适当的控制逻辑和硬件接口，以便与其他外设交互。
综合考虑这些因素，可以设计出一个完整的基于FPGA的数字音频处理系统。
二、系统优化系统优化是为了提高系统的性能和效率。
对于基于FPGA的数字音频处理系统而言，一方面可以通过优化硬件布局，例如合理安排模块的位置和连接，减少信号线的长度和相互干扰，以提高系统的抗噪声能力和稳定性。
另一方面，可以通过优化算法和处理过程，以减少资源消耗和延迟，提高系统的实时性。
此外，还可以应用并行计算和流水线技术，以加快处理速度。
三、系统应用基于FPGA的数字音频处理系统在很多领域都有广泛的应用。
首先，在音频录制和处理中，可以利用系统进行信号去噪、均衡、降噪等处理，提高音质和录音效果。
其次，在音乐制作和演奏中，可以利用系统实现声音特效、实时控制等功能，增加音乐的创新性和表现力。
此外，在通信领域中，基于FPGA的数字音频处理系统可用于语音编解码、降噪等处理，提高音频通信的质量。
总结：基于FPGA的数字音频处理系统的设计与优化，是一个复杂而又重要的课题。
通过合适的系统设计和优化，可以实现高性能、低延迟的数字音频处理系统。
这将为音频产业带来更多的可能性和发展空间。
相信随着技术的不断进步，基于FPGA的数字音频处理系统将会在未来得到更广泛的应用，并为人们带来更好的音频体验。
数字音频工作站
数字音频工作站工作站是一种用来处理、交换信息、查询数据的计算机系统。

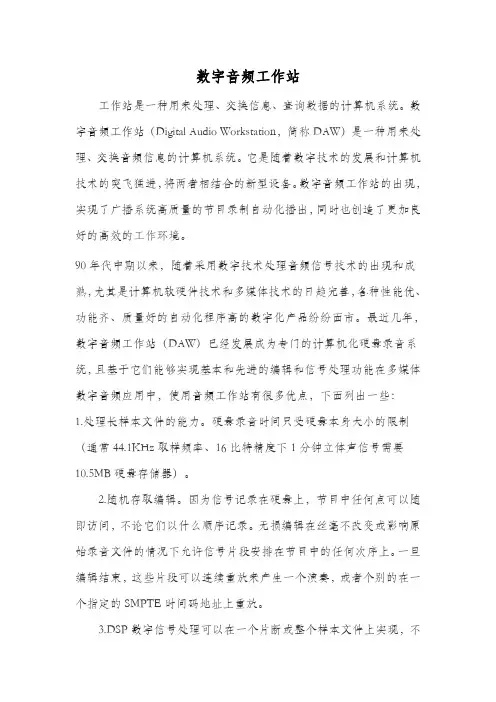

数字音频工作站（Digital Audio Workstation，简称DAW）是一种用来处理、交换音频信息的计算机系统。
它是随着数字技术的发展和计算机技术的突飞猛进，将两者相结合的新型设备。
数字音频工作站的出现，实现了广播系统高质量的节目录制自动化播出，同时也创造了更加良好的高效的工作环境。
90年代中期以来，随着采用数字技术处理音频信号技术的出现和成熟，尤其是计算机软硬件技术和多媒体技术的日趋完善，各种性能优、功能齐、质量好的自动化程序高的数字化产品纷纷面市。
最近几年，数字音频工作站（DAW）已经发展成为专门的计算机化硬盘录音系统，且基于它们能够实现基本和先进的编辑和信号处理功能在多媒体数字音频应用中，使用音频工作站有很多优点，下面列出一些：1.处理长样本文件的能力。
硬盘录音时间只受硬盘本身大小的限制（通常44.1KHz取样频率、16比特精度下1分钟立体声信号需要10.5MB硬盘存储器）。
2.随机存取编辑。
因为信号记录在硬盘上，节目中任何点可以随即访问，不论它们以什么顺序记录。
无损编辑在丝毫不改变或影响原始录音文件的情况下允许信号片段安排在节目中的任何次序上。
一旦编辑结束，这些片段可以连续重放来产生一个演奏，或者个别的在一个指定的SMPTE时间码地址上重放。
3.DSP数字信号处理可以在一个片断或整个样本文件上实现，不管是实时的还是非实时的，这一切都对信号没有损害。
除了上述这些优点之外，以计算机为基础的数字音频设备还能够综合进行与数字视频、音频和MIDI制作有关的一些工作。
计算机音频工作站主要用于对声音信号的录音、剪辑、处理和缩混。
但细分起来，它的应用可以分为经下几个方面：1.声音剪辑和CD刻录在这种场合下，计算机音频工作站不是用于从头制作音乐，而是主要对现成的音乐进行剪辑处理，或是将现成的音乐制成CD唱片。
比如，它可以使音乐进行重新剪接、为歌曲伴奏移调（但不改变音乐速度）、变化舞蹈音乐的长度（但不改变音乐的音调）、将音乐中的噪声去除，或是将各种现成音乐制作成CD唱片等。
浅析数字音频抖动
3 频域抖动频谱
52 现代电视技术
2007.8
System Technology
中心技术
衡量。抖动频率是指抖动波形相移的速率。像其他的噪声或 干扰信号一样，抖动调制信号可能是单一、有规律的正弦波 信号、合成的波形、或是完全随机的信号。
三 抖动的 分析
4
1. 时域模型
在时域中，将
采样抖动视为引入
幅度误差。任何非
数字接口上的抖动源有设备本身产生的固有抖动，也有
位为 kHz：
由于传输电路或者传输电缆引起的数据传输抖动。传输电缆
阻抗的不一致性可能引起高频损耗，使得数字信号脉冲的跳
变时间变长，各脉冲的持续时间相应拖长，从而使相邻脉冲
四 抖动的分类
产生重叠，这将导致脉冲跳变的模糊，引起码间干扰。
图 6 说明受电缆损耗影响的 AES3 波形。灰线代表
调制产物三者间的一种关系。 如果信号在采样时间内发生采样误差，其影响是对信号
进行调制。此过程用数学解释为公式（1）。输出信号是输入 信号在时间上的变化，此变化即为抖动。
（1） 考虑为频率 的正弦抖动与峰峰幅值 J 的乘积。
（
（2）
输入信号为正弦波。 上述公式相结合并重新安排为：
（3）
（4）
抖动幅度（其典型值小于 10 ns）通常比信号幅度（其典 型值大于 40000ns）要小得多。小抖动调制电平的乘积非常 小，在这种情况下，我们可作如下的近似：
DC 信号都会随时
1KHz声音的采样抖动（蓝线是ห้องสมุดไป่ตู้号；浅蓝线是抖动 引入的误差，刻度放大 1000 倍）
间而变化，因此错 误采样时间必然产
生错误幅值。如图 4
所示，幅度误差与音频信号的变化率、坡度成比例，对于高
什么是数字音频

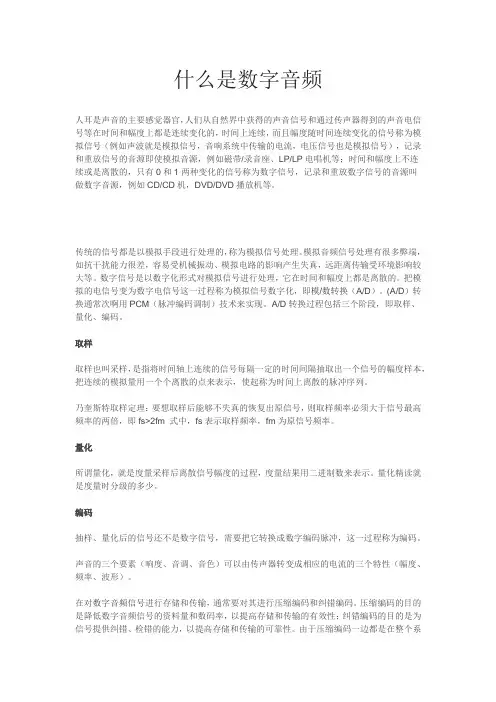

什么是数字音频人耳是声音的主要感觉器官，人们从自然界中获得的声音信号和通过传声器得到的声音电信号等在时间和幅度上都是连续变化的，时间上连续，而且幅度随时间连续变化的信号称为模拟信号（例如声波就是模拟信号，音响系统中传输的电流，电压信号也是模拟信号），记录和重放信号的音源即使模拟音源，例如磁带/录音座、LP/LP电唱机等；时间和幅度上不连续或是离散的，只有0和1两种变化的信号称为数字信号，记录和重放数字信号的音源叫做数字音源，例如CD/CD机，DVD/DVD播放机等。
传统的信号都是以模拟手段进行处理的，称为模拟信号处理。
模拟音频信号处理有很多弊端，如抗干扰能力很差，容易受机械振动、模拟电路的影响产生失真，远距离传输受环境影响较大等。
数字信号是以数字化形式对模拟信号进行处理，它在时间和幅度上都是离散的。
把模拟的电信号变为数字电信号这一过程称为模拟信号数字化，即模/数转换（A/D）。
(A/D）转换通常次啊用PCM（脉冲编码调制）技术来实现。
A/D转换过程包括三个阶段，即取样、量化、编码。
取样取样也叫采样，是指将时间轴上连续的信号每隔一定的时间间隔抽取出一个信号的幅度样本，把连续的模拟量用一个个离散的点来表示，使起称为时间上离散的脉冲序列。
乃奎斯特取样定理：要想取样后能够不失真的恢复出原信号，则取样频率必须大于信号最高频率的两倍，即fs>2fm 式中，fs表示取样频率，fm为原信号频率。
量化所谓量化，就是度量采样后离散信号幅度的过程，度量结果用二进制数来表示。
量化精读就是度量时分级的多少。
编码抽样、量化后的信号还不是数字信号，需要把它转换成数字编码脉冲，这一过程称为编码。
声音的三个要素（响度、音调、音色）可以由传声器转变成相应的电流的三个特性（幅度、频率、波形）。
在对数字音频信号进行存储和传输，通常要对其进行压缩编码和纠错编码。
压缩编码的目的是降低数字音频信号的资料量和数码率，以提高存储和传输的有效性；纠错编码的目的是为信号提供纠错、检错的能力，以提高存储和传输的可靠性。
调频频段数字音频广播系统关键设备技术要求
广播科学研究院
11
2021/5/10
2021/5/10
CDR系统的主要特点-信源编码
码率 24kbps (DRA+) 32kbps (DRA+) 48kbps (DRA+) 64kbps (DRA+) 96kbps (DRA) 128kbps (DRA) 96kbps(DRA+) 128kbps(DRA+) 256kbps(DRA)
么么么么方面
Sds绝对是假的
广播科学研究院
激励器功能要求（续）
➢ 管理配置:通过远程监控接口或控制面板设置激励器工 作参数和接口配置等，在掉电或重新启动后，可自动 恢复原设置状态
➢ 自动保护:提供自动保护功能。当激励器发生严重故障 时（如输出过载、功放过热等），或由于外部原因造 成激励器损伤时，监控系统会自动切断激励器的射频 输出或关机
发射功率
≤-50dB ≤-55dB
广播科学研究院
30
2021/5/10
2021/5/10
激励器入网测试加分项
1.单频网模式频率准确度（最高2分）： 0.5Hz<频率准确度<1Hz，加1分； 0<频率准确度<0.5Hz(含)，加2分。
2.带外杂散（最高2分）： 邻频道带内无用发射功率每优2dB加0.5分，最高
➢ 监测输出:提供10MHz时钟监测输出和射频信号监测输 出
➢ 组网方式:支持多频网(MFN)和单频网(SFN)组网方式。
广播科学研究院
27
2021/5/10
激励器性能要求
序号
激励器工作
方式
数字
模数 同播
1
*
*
项目 工作频率
中央广播节目调频频段数字音频广播系统简介
第3期中央广播节目调频频段数字音频广播系统简介张 齐（辽宁省广播电视技术保障中心）【摘 要】本文主要介绍辽宁省中央广播节目无线数字化覆盖工程的调频频段数字音频广播系统架构、传输和模数同播技术，CDR发射机具有在原有调频频段一个频道内模数同播多套广播节目的优势，原有的调频频段广播发射机现在逐渐被CDR发射机取代。
【关键词】数字音频广播；CDR；模数同播数字音频广播技术是广播数字化技术的基础，通过引入先进的数字编码、调制、传输技术，能够有效的消除其他干扰对接收音频质量的影响。
提高频谱的利用率，在相同的射频带宽内，传输更多的节目内容，能够用更低的发射功率达到与模拟广播同样的覆盖范围。
调频频段数字音频广播是我国自主开发的调频频段数字音频广播系统，国家新闻出版广电总局正式将其发布成为行业标准，为我国数字音频广播的发展提供了技术保证。
一、中央广播节目调频数字音频广播系统结构中央广播节目调频数字音频广播系统主要包括四个部分：前端系统、传输系统、发射系统和接收系统，系统结构如图1所示。
·7·总第105期中心技术System Technology前端系统主要完成音频编码、节目码流复用、信道编码等任务。
中央广播节目的前端设在中央人民广播电台节目播出中心，3套中央广播节目的音频信号由前端的DAB+音频编码器转换成DAB+编码格式的TS流，经过节目流复用生成音频节目包码流，经过信道编码调制后，将信号送至卫星地面站进行传输。
传输系统的主要任务是将前端生成的数字音频广播信号传输到调频数字音频广播发射系统（即各个发射台站）。
卫星地面站将上述信号发送至广播通讯卫星，发射台站通过卫星接收天线进行接收。
发射系统的主要任务是将接收的数字音频广播节目进行调制、变频、放大，通过天线进行无线发射。
卫星接收机将卫星天线接收的信号分别解调成数字音频TS码流和模拟音频信号送至调频率合成分配单元、定向耦合器单元、显示系统单元、供电单元等部分组成。
关于CAS1000音频系统的同步
关于CAS1000网络音频矩阵和传输系统中音频信号的同步在数字音频系统中，各数字设备间的同步一直是一个重要的环节。
如果同步设计的不好，将会产生数字噪音，严重时导致系统无法工作。
时钟的同步根据系统的不同主要分成两大类：1、音视频系统的同步在这种系统中，要求音频信号和视频信号保持同步2、音频系统的信号同步在这种系统中，只要求各音频设备之间保持同步。
在这里只讨论音频系统的时钟同步（Synchronization of Digital Audio System）。
一、时钟同步的目的要成功地连接两个数字音频设备，首先要求两个数字音频信号具有完全相同的帧频率（即：两个信号在限定的时间周期上具有相同数量的帧），同时还需要保证两个信号每个样点的时差(相位)在允许范围内（处于锁相状态）。
当时差超过了允许值，即使频率是完全相同的，其中一个信号也应该重新调整同步。
根据数字音频系统同步标准GY/T 193 －2003，相位差应小于±90°，即四分之一周期。
<T/4二、在什么情况下需要同步在多台数字音频设备之间，要进行数字信号的传输，由于各设备的采样频率可能不一样，即使一样，都是48Khz，也会有偏差。
如一台为47.998Khz，另一台为48.003Khz，随着时间的推移，频率偏差会在时间方向产生误差积累。
因此，原则上两台数字音频设备之间必须要进行同步。
通常，同步系统会选用一台外部的标准时钟源，它发出一个标准的时钟如48Khz，所有的设备统一采用它的时钟，这样就可以保持各个设备的输入输出数字音频信号统一在一个时钟上。
但是，目前有很多音频设备，为了提高适应性，在数字输入口增加了采样频率转换器（ＳＲＣ）功能，当不同采样频率标准的信号，如４４．１或４８ｋＨｚ，需同时处理时，先经ＳＲＣ处理，转换成相同采样频率的信号，再进行其它处理。
目前大多数数字调音台的数字输入模块输入端口内置有ＳＲＣ，范围从２６ｋＨｚ到５２（？108）ｋＨｚ。
毕业设计238无线数字音频传输系统的软件设计
无线数字音频传输系统的软件设计摘要本文主要实现了一个无线数字音频传输系统的软件过程。
提到无线便是对传输所占用的频带提出要求，在设计中选用的是在 2.4GHZ频率范围的无线收发芯片MC13191，该芯片运用了Zigbee技术，Freescale的简单媒体接入控制软件可以支持它完成无线收发过程。
进行数字传输，则要求系统中必须有AD转换器和DA转换器，本设计中选用的是DA8531和TCL4541，其中DAC8531是16位DA转换器，而TLC4541用于AD转换，同样也是16位的，其采样率可以高达200KSPS ，由于系统是用于音频传输，据耐奎斯特采样定理，选择采样率为44.1KHZ。
要想所选择的无线收发芯片和DA、AD转换器正常运作，必须要有一个微处理器来控制，设计中选择的是ATMEL公司的8位高速单片机AT89C5/RC2，拥有32K字节的FLASH可选择容量的扩展RAM，4个8位I/O口，3个定时/计数器。
由于所选择的四个芯片都支持SPI，本论文主要完成的是有AT89C5/RC2控制三个芯片通过SPI进行数据传输过程。
关键字：微处理器无线传输音频串行可编程接口Wireless digital audio transmission system software designabstractThis article has mainly implemented a wireless digital transmission system software part. Mentioned wireless transmission, It sets the requirement to the frequency band which transmits takes. in the design I select wireless receiving and transmitting chip MC13191 which can be used in a widerange of 2.4GHZ .this chip utilized the Zigbee technology, Freescale’s example Simple Media Access Controller software supports it, so it can easily complete the wireless transeivers. Because of the digital transmission, then system in the requirement must have the AD and the DA , in this design I select DA8531 and TLC4541, DAC8531 is 16 bit of DAC, but TLC4541 is used for AD converting, similarly also is 16 bits, its sampling rate may reach as high as 200KSPS, because the system is usesd in the audio frequency transmission, according to Naquist sampling theorem, the selection sampling rate is 44.1KHZ. To make the selected MC13191and DA, the AD operate normally, must have to have a MCU to control, in the design I selects ATMEL Corporation's 8 bit of high speed MCU AT89C5/RC2, has 32K byte FLASH, expand RAM, 4 8-bit of I/O, 3 Timer/Counter. Because the selected four chips all support SPI, the present paper mainly complete have AT89C5/RC2 checks three chips to execute the data transmission through SPI.。
数字音频处理器功能及作用介绍
一般的数字处理器，内部的架构普遍是由输入部分和输出部分组成，其中属于音频处理部分的功能一般如下：输入部分一般会包括，输入增益控制（INPUT GAIN），输入均衡（若干段参数均衡）调节（INPUT EQ),输入端延时调节（INPUT DELAY)，输入极性（也就是大家说的相位）转换（input polarity)等功能。
而输出部分一般有信号输入分配路由选择（ROUNT)，高通滤波器(HPF），低通滤波器（LPF），均衡器(OUTPUT EQ），极性（polarity），增益（GAIN），延时（DELAY），限幅器启动电平（LIMIT）这样几个常见的功能。
输入增益：这个想必大家都明白，就是控制处理器的输入电平。
一般可以调节的范围在12分贝左右。
输入均衡：一般数字处理器大多数使用4－8个全参量均衡，内部可调参数有3个，分别是频率、带宽或Q值、增益。
第一和第三两个参数调节大家一般都明白，比较困惑的是带宽（或Q值），这个我也不想多说，只告诉大家一个基本的概念：带宽，用OCT表示，OCT=0.3，调节范围，调节效果和31段均衡一样，OCT=0.7，调节范围与效果和15段均衡差不多，OCT=1，调节范围效果和7－9段均衡差不多。
OCT值越大，说明你调节范围越宽。
而Q值，它可以理解为OCT的倒数，Q=1.4/oct,OCT=0.35对应的Q值大约就是Q=4，大家可以自己换算一下。
在进行调节的时候，如果你不是很明白，就把这个带宽值设为0.3左右（或Q=4.3)，然后选择需要调的频率，这样，你就可以按照31段均衡的调法和感觉来调增益了。
输入延时：这个功能就是让这台处理器的输入信号一进了就进行一些延时，一般在这台处理器和它所控制的音箱作为辅助时候做整体的延时调节。
输入极性转换：可以让整台处理器的极性相位在正负之间转换，省掉你改线了。
以上是输入部分的介绍：信号输入分配路由选择（ROUNT)：作用是让这个输出通道选择接受哪一个输入通道过来的信号，一般可以选择A（1）路输入，B（2）路输入或混合输入（A+B或mix mono）,如果你选择A，那么这个通道的信号就来自输入A，不接受输入B的信号，如果选择A+B,那么，不管A或者B路哪个有信号，这个通道都会有信号进来。
数字音频处理器功能及作用介绍
一般的数字处理器，内部的架构普遍是由输入部分和输出部分组成，其中属于音频处理部分的功能一般如下：输入部分一般会包括，输入增益控制（INPUT GAIN），输入均衡（若干段参数均衡）调节（INPUT EQ),输入端延时调节（INPUT DELAY)，输入极性（也就是大家说的相位）转换（input polarity)等功能。
而输出部分一般有信号输入分配路由选择（ROUNT)，高通滤波器(HPF），低通滤波器（LPF），均衡器(OUTPUT EQ），极性（polarity），增益（GAIN），延时（DELAY），限幅器启动电平（LIMIT）这样几个常见的功能。
输入增益：这个想必大家都明白，就是控制处理器的输入电平。
一般可以调节的范围在12分贝左右。
输入均衡：一般数字处理器大多数使用4－8个全参量均衡，内部可调参数有3个，分别是频率、带宽或Q值、增益。
第一和第三两个参数调节大家一般都明白，比较困惑的是带宽（或Q值），这个我也不想多说，只告诉大家一个基本的概念：带宽，用OCT表示，OCT=0.3，调节范围，调节效果和31段均衡一样，OCT=0.7，调节范围与效果和15段均衡差不多，OCT=1，调节范围效果和7－9段均衡差不多。
OCT值越大，说明你调节范围越宽。
而Q值，它可以理解为OCT的倒数，Q=1.4/oct,OCT=0.35对应的Q值大约就是Q=4，大家可以自己换算一下。
在进行调节的时候，如果你不是很明白，就把这个带宽值设为0.3左右（或Q=4.3)，然后选择需要调的频率，这样，你就可以按照31段均衡的调法和感觉来调增益了。
输入延时：这个功能就是让这台处理器的输入信号一进了就进行一些延时，一般在这台处理器和它所控制的音箱作为辅助时候做整体的延时调节。
输入极性转换：可以让整台处理器的极性相位在正负之间转换，省掉你改线了。
以上是输入部分的介绍：信号输入分配路由选择（ROUNT)：作用是让这个输出通道选择接受哪一个输入通道过来的信号，一般可以选择A（1）路输入，B（2）路输入或混合输入（A+B或mix mono）,如果你选择A，那么这个通道的信号就来自输入A，不接受输入B的信号，如果选择A+B,那么，不管A或者B路哪个有信号，这个通道都会有信号进来。
bss数字音频处理产品介绍
Soundweb London数年前，BSS Soundweb声网系统的出现引起了专业界的哄动。
迄今为止，除BSS Audio 公司外，没有一家厂商可以生产出如此功能强大、控制简洁、连接方便的网络数字音频处理系统。
从那时起，BSS的技术优势已经被世界各厂商认同和模仿，但Soundweb关键核心部分的设计概念依然傲视群雄，包括：1 可自由设计和编程的数字处理系统，可以允许用户无限制性的创建任意不同的音频系统，包括音频信号的传递、混合及布置。
2 具有预设程序的功能，用户可以根据实际情况预设多个程序，可以随时随地调用程序。
3 在不需要增加设备情况下，具有更多的音频信号处理能力。
4 用户可以在设计前或设计后的过程中随时修改程序和参数。
5 可以根据个人需要设定其用户级别，而无须对其提供过渡复杂的控制界面。
透过与成千上万的用户的紧密联系，我们将BSS Soundweb的设计理念注入了全新的Soundweb London系列里面，由此使Soundweb声网系统的处理能力及灵活性达到一个以前无法想象的水平。
发展中的Soundweb London系列，BSS公司延续了Soundweb声网系统的优点，并不断地追求产品的创新发展。
Soundweb London可以提供以下功能：1 HIQnet TM专业音响界第一个统一控制界面。
2 提供优越的A/D、D/A转换器和96KHz音频采样、处理及传递能力的同时，提供优质的声音还原质量。
3 简单、易学的拖和放的系统设计，组合容易的CobraNet TM信号传递流程导航系统，更多的智能数字信号处理单元，使系统提供更大的功能。
4 使用CAT5网线实现基于以太网的控制，具有双备份能力的CobraNet TM音频网络。
5 多种的控制选项为顾客的不同雇员提供简单或复杂的控制处理界面。
6 分布式的程序存储、网络传输和数字信号处理器使您可在任意需要的地点放置硬件处理设备。
7 系统硬件容易扩展或重新配置。
数字音频广播系统的研究与设计
数字音频广播系统的研究与设计数字音频广播系统的研究与设计摘要：数字音频广播系统是一种现代化的广播传输技术，它采用数字信号进行传输，具有传输质量高、抗干扰能力强等优势。
本文主要介绍数字音频广播系统的研究与设计，包括系统结构、传输技术、资源管理、编解码算法等方面的内容。
1. 引言数字音频广播系统是现代广播传输技术的一种重要应用。
传统的模拟广播系统存在音质差、抗干扰能力弱等问题，数字音频广播系统则通过采用数字信号进行传输，有效地解决了这些问题，提高了广播传输的质量和可靠性。
2. 系统结构数字音频广播系统由三个主要部分组成：音频编码器、传输链路和音频解码器。
音频编码器负责将音频信号进行压缩和编码，以减小数据量。
传输链路将编码后的音频信号传输到接收端。
音频解码器接收传输过来的信号，并将其解码还原为原始音频信号。
3. 传输技术数字音频广播系统采用的传输技术有多种，如地面数字音频广播系统使用的是OFDM（正交频分复用）技术。
OFDM技术将高速数据流分为多个低速子载波进行传输，提高了信号的传输效率和抗干扰能力。
同时还有卫星数字音频广播系统使用的是DVB-S（数字视频广播 - 卫星）技术、数字电视广播系统使用的是COFDM（多载波正交频分复用）技术等。
4. 资源管理数字音频广播系统的资源管理主要包括频谱资源管理和传输码率控制。
频谱资源管理是指对广播频谱资源进行有效的分配和利用，以满足不同广播频段的需要。
传输码率控制是指根据实际传输条件和网络负载情况，动态调整传输码率，以保证传输质量和网络稳定性。
5. 编解码算法数字音频广播系统的编解码算法是实现高质量音频传输的关键。
目前广泛应用的编解码算法有AAC（高级音频编码）和MP3（MPEG-1 音频第三部分）等。
这些编解码算法通过压缩音频数据，去除冗余信息，实现高效的传输。
6. 系统性能评估数字音频广播系统的性能评估主要从传输质量、抗干扰能力和系统稳定性三个方面进行。
传输质量的评估可以通过主观评价和客观评价两种方式进行，主观评价是由人工对广播效果进行评估；客观评价是通过一些指标如误码率、信噪比等进行评估。
什么叫数字音频设备
什么叫数字音频设备在生活中我们经常接触到各种各样的音频设备，例如耳机、扬声器、音响等。
这些设备中有一类被称为数字音频设备，那么究竟什么是数字音频设备呢？什么是数字音频设备？数字音频设备是指能够处理数字音频信号的设备。
在数字音频设备中，声音是以数字的形式存储和传输的，相对于传统的模拟音频设备，数字音频设备能够提供更高的音频质量和更便捷的音频处理方式。
数字音频设备的特点高保真音质数字音频设备能够以数字形式准确地存储声音信号，避免了模拟音频设备中可能出现的信号失真和噪音问题，因此数字音频设备通常具有更高的音质保真度。
数字信号处理数字音频设备能够通过数字信号处理技术对音频信号进行精确的处理和调节，包括均衡、混响、延迟等效果，同时也能够实现复杂的音频处理功能，满足不同场景下的需求。
数字接口数字音频设备通常采用数字接口进行音频输入输出，例如光纤接口、同轴接口、USB接口等，这些数字接口能够提供更稳定和高品质的音频传输。
方便连接和控制数字音频设备通常具有更多的连接选项和智能控制功能，例如蓝牙连接、手机App控制等，使其更方便与其他设备连接和进行音频调节。
数字音频设备的应用数字音频设备在日常生活中有着广泛的应用，包括个人音频设备、专业音频设备、音频系统等。
个人音频设备如耳机、蓝牙音箱等已经成为人们生活中不可或缺的产品，而专业音频设备如调音台、音频处理器等则广泛应用于演艺、录音、广播等领域。
结语通过本文的介绍，我们对数字音频设备有了更深入的了解。
数字音频设备以其高保真音质、数字信号处理、数字接口和智能控制等特点，逐渐成为音频设备市场的主流。
随着科技的不断发展，数字音频设备将会在音频领域发挥越来越重要的作用。
如果您对数字音频设备感兴趣，不妨多了解一下相关的产品和技术，体验数字时代带来的音频新体验。
数字声音广播系统DAB(陈柏年)
•
数字广播电视系统
1. 信源编码：解决通信的有效性，“快”； 2. 信道编码：解决通信的可靠性，“准”。
•
噪声问题是两个系统所共有的。
5
声音广播的数字化
• 发展趋势
– 声音广播的数字化正朝着DAB（数字音频广播） 、 DRM （全球数字AM广播组织）、DMB（数字多媒 体广播）以及网上广播的多元化方向发展。
8
DAB工作频段、技术要点和主要优势
• 工作频段：30MHz～3GHz。 • 技术要点
– 以数字技术为基础，采用先进的音频数字编码、 数据压缩、纠错编码及数字调制技术，在接收 端可获得与原始发送信息相同质量的节目内容。
• 主要优势
– 移动、便携和多媒体业务广播。
9
模拟AM、FM广播的缺点
• 中短波模拟调幅广播主要缺点
现代广播技术
数字声音广播系统
（Digital Audio Broadcasting System ）
陈 柏 年
浙江传媒学院
学习指导
• 了解有关数字声音广播系统的知识。 • 掌握各种系统的主要特点及采用的基本技 术。 • 重点内容：
1. 数字音频广播（DAB）系统 2. 数字调幅广播（DAM）系统
• 选学内容：
•2、抗干扰： 采用MUSICAM、频域和时域交织、保护间
隙等措施，抗干扰和噪声能力强，没有杂音或干扰，无失真 和噪声积累，保证高速移动状态下接收质量；具备加扰、加 密功能，传输可靠性高。 •3、经济节省：发射功率低，覆盖面积大，频谱利用率高； 以同步网运行。
•4、多业务：可容纳多路立体声节目，还可传送其它附加
•
技术特征
1. 从模拟向数字转变，
2. 从单机制作到数字音频制播网络转变，
数字网络音频系统习题答案
数字网络音频系统习题答案数字网络音频系统习题答案数字网络音频系统是一种基于数字技术的音频传输和处理系统，它已经在各个领域得到广泛应用。
无论是在娱乐、广播、电视还是会议等领域，数字网络音频系统都发挥着重要的作用。
为了更好地理解和应用数字网络音频系统，我们有必要了解其中的习题答案。
一、数字网络音频系统的基本原理数字网络音频系统是利用数字信号处理技术将音频信号转换为数字信号，并通过网络进行传输和处理的系统。
它主要包括音频采集、编码、传输、解码和音频输出等环节。
1. 音频采集：数字网络音频系统通过麦克风等设备将声音转换为电信号，并经过模数转换器将其转换为数字信号。
2. 编码：数字音频信号经过编码器进行压缩编码，以减少数据量和传输带宽。
常用的编码算法有MP3、AAC等。
3. 传输：数字音频信号通过网络传输，可以使用以太网、无线网络等多种方式。
传输过程中需要考虑网络带宽、延迟等因素。
4. 解码：接收端通过解码器对传输过来的数字音频信号进行解码，将其还原为模拟信号。
5. 音频输出：解码后的音频信号通过扬声器等设备进行放大和输出，使人们能够听到声音。
二、数字网络音频系统的应用数字网络音频系统在各个领域都有广泛的应用，下面以娱乐、广播、电视和会议为例，介绍其应用。
1. 娱乐领域：数字网络音频系统在娱乐领域中被广泛应用，例如音乐会、演唱会等现场表演中，通过数字网络音频系统可以实现音频的采集、传输和处理，使得观众能够更好地享受音乐的魅力。
2. 广播领域：数字网络音频系统在广播领域中起到了重要的作用。
通过数字网络音频系统，广播电台可以实现音频的远程采集和传输，提高广播的覆盖范围和质量。
3. 电视领域：数字网络音频系统在电视领域中也得到了广泛应用。
通过数字网络音频系统，电视台可以实现高质量的音频采集和传输，提高电视节目的声音效果。
4. 会议领域：数字网络音频系统在会议领域中也发挥着重要的作用。
通过数字网络音频系统，会议室内的音频可以实现高质量的传输和处理，使与会人员能够更好地听到讲话内容。
广播数字化音频系统设备的维护
广播数字化音频系统设备的维护摘要：数字化音频系统设备在广播行业中的应用越来越广泛，为了保证设备的正常运行和维护，需要有专业的技术人员进行维护。
本文主要介绍数字化音频系统设备的维护工作，包括设备的日常维护、故障排除、系统升级等内容。
并重点介绍了数字化音频系统设备维护工作中需要掌握的技能和知识，以及维护工作中需要注意的问题。
本文旨在为从事数字化音频系统设备维护工作的技术人员提供参考和指导，提高他们的工作技能和水平。
关键词：数字化音频系统、设备维护、故障排除、系统升级、技能和知识、注意事项一、引言随着广播行业的发展，数字化音频系统设备的应用越来越广泛。
数字化音频系统设备具有音质高、可靠性强、功能丰富等优点，但也需要专业的技术人员进行维护。
数字化音频系统设备维护是保证设备正常运行和发挥最大性能的重要环节，对于广播行业的正常运转有着至关重要的作用。
本文旨在介绍数字化音频系统设备维护的相关内容，包括设备的日常维护、故障排除、系统升级等方面，以及维护工作中需要掌握的技能和知识，以及需要注意的问题，为从事数字化音频系统设备维护工作的技术人员提供参考和指导。
二、数字化音频系统设备的维护数字化音频系统设备维护主要包括设备的日常维护、故障排除、系统升级等方面，下面将分别进行介绍。
1.设备的日常维护数字化音频系统设备的日常维护是保证设备正常运行的重要保障。
设备的日常维护主要包括以下几个方面：（1）定期检查设备定期检查设备是设备日常维护的重要内容，可以帮助及时发现设备的异常情况，并采取相应的措施进行修复。
定期检查设备的内容包括：设备的外观、接线、插头等是否完好；设备内部的风扇、散热器等是否正常工作；设备是否存在异常的声音等。
（2）保持设备清洁保持设备清洁也是设备日常维护的重要内容。
设备清洁的方法包括使用吹气球、电子吸尘器等工具清理设备的灰尘和杂物，使用软布擦拭设备表面，注意不要使用含有化学成分的清洁剂，以免对设备造成损害。
数字音频处理器
数字音频处理器
数字音频处理器，简称DAP，是一种专门用于数字音频信号处理的装置或系统。
随着数字技术的迅速发展，数字音频处理器在音频领域发挥着越来越重要的作用。
1. 概述
数字音频处理器是一种能够对音频信号进行数字化处理的设备。
它可以对音频
信号进行采样、编码、混音、均衡、滤波、时域处理、频域处理等操作。
数字音频处理器通过内部的数学运算单元对音频数据进行处理，以实现用户对音频信号的精确控制。
2. 工作原理
数字音频处理器工作的基本原理是将模拟音频信号经过模数转换器转换为数字
信号，然后通过内部处理算法对数字信号进行处理，最后再经过数模转换器还原为模拟音频信号。
数字音频处理器的核心是数字信号处理器（DSP），它通过高速计
算和处理音频信号，实现了比传统模拟处理器更为精确和灵活的音频调节效果。
3. 应用领域
数字音频处理器广泛应用于音频处理系统中，包括音响系统、影视后期制作、
电子乐器、通信设备等领域。
在音响系统中，数字音频处理器可以实现声音的均衡、时延、混响等效果，提高音质和音响效果；在影视后期制作中，数字音频处理器可以帮助制作人员对音频进行精细处理，使影视作品具有更好的音效效果。
4. 未来发展
随着数字技术的不断创新和发展，数字音频处理器在未来将迎来更多的发展机遇。
随着5G技术的普及和智能家居的兴起，数字音频处理器将在跨界融合、智能
化应用方面发挥更大的作用。
未来，数字音频处理器将更加智能化、便捷化，为用户带来更优质的音频体验。
以上就是关于数字音频处理器的介绍，希望对您有所帮助。
希望这篇文档符合您的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综述
1，Audio音频
1，Audio音频
1，Audio音频
1，Audio音频
1，Audio音频
• 声音是一种压力波、机械波。声音作为波的 一种，频率和振幅就成了描述波的重要属性， 发声体振动频率与我们通常所说的音高对应， 即音调（高音低音），而发声体振动的振幅 影响声音的大小，即响度（音量、声强）。 声音可以被分解为不同频率不同强度正弦波 的叠加，不同的发声体由于材料、结构不同， 这种不同的叠加就产生不同的波形，发出声 音的音色（音品）也就不同。 • 音调，响度，音色是声音的三个主要特征。
数字音频系统
恒诚FAE王帅 V1.1
综述
• • • • • • • • • • • • • 1，Audio（音频） 2，MIC（麦，Microphone，麦克风） 3，ADC（模拟数字转换器） 4，DSP（数字信号处理器） 5，Codec（编解码器）=Coder（编码器）+ Decoder（解码器） 6，DAC （数字模拟转换器） 7，Power Amplifier（功放，功率放大器） 8，Speaker（Loudspeaker扬声器、喇叭） 9，Headphone（Earphone；Earpiece；Headset，耳机） 10，I2S总线 11，SPDIF索尼飞利浦数字接口 12，DSD直接比特流数字编码 13， Hi-Fi和Hi-End
5， Codec（编解码器）
• CD，CDDA（Compact Disc-Digital Audio）激 光数字唱盘。
5， Codec（编解码器）
5， Codec（编解码器）
• WAV为微软公司开发的一种声音文件格式，就 是声音的波形文件，几乎不需要解码就可以直 接播放。它符合RIFF(Resource Interchange File Format)文件规范，用于保存Windows平台的音 频信息资源，被Windows平台及其应用程序所 广泛支持。 WAV对音频流的编码没有硬性规定， 除了PCM之外，还有几乎所有支持ACM规范的 编码都可以为WAV的音频流进行编码。标准格 式化的WAV文件和CD格式一样，也是44.1K的 取样频率，16位量化数字，因此在声音文件质 量和CD相差无几！
• 电容传声器相对动圈式 传声器，电容传声器的 灵敏度要高很多，频响 也够宽，可以满足绝大 多数专业录音的要求， 而它的缺点也十分明显， 就是对环境噪声过于敏 感，振膜脆弱，寿命短， 不是很适合室外录音。
2，MIC（麦，Microphone，麦克风）
• 驻极体（电容）传声器体 积小巧，成本低廉，在电 话、手机等设备中广泛使 用。 • 硅麦与传统驻极体麦克风 “声－电” 转换的工作方 式一样，只是制作工艺不 同。硅麦基于CMOS MEMS 技术，体积更小（如图大 小是4*4*1mm）。其一致 性将比驻极体电容器麦克 风的一致性好4倍以上。
• 动圈传声器的特点是结构简 单，价格低廉，也比较坚固， 因而有较长的寿命，因此它 被广泛地应用到了各种大众 录音场合。但是它也有灵敏 度低、频率响应不够宽等缺 点，（最佳状态为40Hz－ 16kHz），所以很难用动圈 麦克风多用来录制一些频率 宽、动态大、泛音成分多的 声源，如管弦乐队合奏。
2，MIC（麦，Microphone，麦克风）
5， Codec（编解码器）
• VBR（Variable Bitrate）动态比特率，压缩软件在压缩时 根据音频数据即时确定使用什么比特率，这是以质量为 前提兼顾文件大小的方式，推荐编码模式。 • ABR（Average Bitrate）平均比特率，是VBR的一种插值参 数。LAME编码器针对CBR不佳的文件体积比和VBR生成 文件大小不定的特点独创了这种编码模式。ABR在指定 的文件大小内，以每50帧（30帧约1秒）为一段，低频和 不敏感频率使用相对低的流量，高频和大动态表现时使 用高流量，可以做为VBR和CBR的一种折衷选择。 • CBR（Constant Bitrate）常数比特率。指文件从头到尾都 是一种比特率。相对于VBR和ABR来讲，它压缩出来的文 件体积很大，而且音质相对于VBR和ABR不会有明显的提 高。
5， Codec（编解码器）
• WMA的全称是Windows Media Audio，它是微软公司推出 的与MP3格式齐名的一种新的音频格式。由于WMA在压 缩比和音质方面都超过了MP3，更是远胜于 RA(RealAudio)，在较低的采样频率下也能产生较好的音 质，再加上WMA有微软的Windows MediaPlayer做其强大 的后盾，所以一经推出就赢得一片喝彩。当Bit rate小于 128K时，WMA几乎在同级别的所有有损编码格式中表现 得最出色，但似乎128k是WMA一个槛，当Bit rate再往上 提升时，不会有太多的音质改变。 • 通常码率：64、96、 128Kbps。 • 在128kbps及以下码流的试听中WMA完全超过了MP3格 式。同音源的一个320kbps的MP3与192kbps的WMA相比， 音质和渲染力很容易分别出是前者较优。
1，Audio音频
• 人耳所能听到的声音频率是从20Hz~20KHZ。 高于这个范围的波动称为超声波，低于这一 范围的称为次声波。频率越高音调越高。 • 振幅的绝对大小是没有意义的，因为它可以 用放大器放大，相对大小影响响度。振幅的 相对大小越大响度越大。 • 音色，在中国的辞典里称作“音品”或“音 质”，即某种人声（如男高音、女高音）或 某种乐器特有的声音种类。我们主要就是通 过音色来区分不同的发声体。
3，ADC（模拟数字转换器）
• 采样定理又称奈奎斯特定理，在进行模拟/数字信 号的转换过程中，当采样频率大于信号中最高频率 的2倍时，采样之后的数字信号就可以完整地保留 了原始信号中的信息。换句话说，要使实信号采样 后能够不失真还原，采样频率必须大于信号最高频 率的两倍。CD的标准采样率是44.1KHz。
3，ADC（模拟数字转换器）
• 采样精度（ Sampling Accuracy ）、解析度 （ Resolution ）决定了记录声音的动态范围 （6dB*N），它反映度量声音波形幅度的精度。 它以位(Bit)为单位，比如8位、16位。8位可以 把声波分成256级，16位可以把同样的波分成 65,536级，也就是测得的声音样本值是在0～ 65535的范围里。 • 样本位数的大小影响到声音的质量，位数越多， 声音的保真度越高，而需要的存储空间也越多； CD的标准采样精度是16Bit。
2，MIC（麦，Microphone，麦克风）
• 麦（克风），又称话筒、传声器，是声电 转换的换能器，通过声波作用到电声元件 上产生电压，再转为电能，是一种拾音装 置。
• 目前常见的有动圈传声器、电容传声器、 驻极体（电容）传声器、硅微麦克风（硅 麦）。
2，MIC（麦，Microphone，麦克风）
5， Codec（编解码器）
• PCM（Pulse Code Modulation）脉冲编码调制，在计算机应用中， 能够达到最高保真水平的就是PCM编码，被广泛用于素材保存 及音乐欣赏，CD、DVD以及我们常见的WAV 文件中均有应用。 PCM代表了数字音频中最佳的保真水准，因此，PCM约定俗成 了无损编码。并不意味着PCM就能够确保信号绝对保真，PCM 也只能做到最大程度的无限接近。我们把MP3列入有损音频编 码范畴，是相对PCM编码的。 • DSD（Direct Stream Digital）直接比特流数字编码，是SACD的编 码模式。它是Sony与Philips在1996年宣布共同发展的高解析数 字音响规格。用1bit比特流的方式取样，采样率2.4MHz（CD 44.1kHz取样的64倍）的高取样方式，直接把模拟音乐讯号波形 以脉冲方式转变为数字讯号，以将近四倍于CD的空间储存音乐， 因此可以提供更为优秀的声音效果，由于取样次数高，所以取 样过的波形很圆顺，比较接近原来的模拟波形。
3 DSP（digital signal processor数字信号处理器） 是一种独特的微处理器，是以数字信号来处理 大量信息的器件。其实时运行速度可达每秒数 以千万条复杂指令程序，远远超过通用微处理 器。它的强大数据处理能力和高运行速度，是 最值得称道的两大特色。通用微处理器成本低， 能很好执行智能定向控制任务，但是数字信号 处理功能很差。而DSP的功能正好与之相反。 • 音频系统中Codec（编解码器）、数字效果器、 EQ（均衡器）、3D环绕等经常用DSP处理。
2，MIC（麦，Microphone，麦克风）
• 工作原理：
外力引起振膜 的机械振动 膜片和背极（驻极体） 间距的改变引起容值 的变化 容值的变化导致 交变电压的变化
MIC输出信 号到ADC
经过FET场效 应管信号放大
3，ADC（模拟数字转换器）
• 把模拟信号变成数字信号主要经过三个步骤：采样、 量化、编码。 • ADC，Analog-to-Digital Converter的缩写，指模/数转 换器或者模拟/数字转换器，是指将连续变量的模拟 信号转换为离散的数字信号的器件。ADC的重要参数 有：采样率、采样精度、信噪比。 • F_S，采样率（sampling rate）或采样频率（sampling frequency、 frequency of sampling ），也称为采样速 度，定义了每秒从连续信号中提取并组成离散信号 的采样个数，单位用赫兹（Hz）来表示。采样率越 高越能完整地保留原始信号中的信息。采样率的倒 数就是隔多长时间采样一个点。
5， Codec（编解码器）
