一般工业污水处理流程(含图)

生产流程

由厂区外的主污水管道而来的污水进入格间，由2台粗格栅和两台细格栅将污水中体积较大的污物拦住，通过格栅机的污水继续前行流入进水泵房。该处为全厂区标高的最低处，进水泵房底部放置有5台潜水泵，主要用于将污水提升到高处，以使污水只靠重力作用流经其余的处理阶段。

图1 污水处理工艺流程图

该污水处理厂是漳州开发区为配套解决厦门大学漳州校区的生活污水处理问题而建。目前的污水处理量是3000m3/d，出厂的水质标准执行国家《城镇污水处理厂污染物排放标准》（GB18918—2002）中的一级B标准，各项水质指标如下：

开发区污水处理厂污水处理工艺

开发区污水处理厂以处理生活污水为主，主要服务对象为校区、招商局开发区二区居民及部分商业街区。因此，该污水处理厂的污水处理工艺采用技术比较成熟的“A2/O”工艺，即“厌氧+缺氧+好氧”。污水处理工艺流程图见图1。

图1 污水处理流程图

工艺流程简介

（一）格栅

共有三道格栅，第一道为人工格栅，进行初步除渣。然后经链条驱动式粗格栅，主要对污水预处理，保护设备。第三道为梯级式细格栅。

图2 格栅

图3 栅渣

（二）提升泵房

在提升泵房中，提升泵将污水提升进入下级处理构筑物。使整个工艺保持自流。经过提升的出水流量达到173.0m3/h。

图4 污水提升泵房

（三）砂水分离池

砂水分离池即沉砂池。在此过程中靠重力沉降作用污水中的泥砂大量去除。

（四）水解酸化池

水解酸化池即厌氧池。大分子有机物在此分解成更易降解的小分子有机物，提高污水的可生化性能，同时污水的pH值下降。

（五）生化池（A2/O工艺）

生化池分三部分，即A2/O工艺的三阶段，厌氧池、缺氧池和好氧池。

厌氧池：利用水解酸化作用处理污水；

缺氧池（也叫兼性厌氧池）：开始曝气，生成碱性厌氧细菌；好氧池：充分进行曝气，降低污染物。

A2/O工艺具有较好的脱氮除磷效果，且污泥沉降性好。

图5 厌氧池

图6 缺氧池

图7 生化池出水

（六）二沉池

使用的是中央进水的辐流式沉淀池，其转速设定为20min/r。这是因为转速过快会使底物搅起，过慢效果又不明显，所以选择适中的转速。

在二沉池中，污水从中心管流入池中，絮体向下沉降，上层为清液，澄清水从四周出水堰流出。

图8 二沉池

（七）污泥浓缩池

在污泥浓缩池中，蒸发作用使污泥的含水率大大降低，体积减少。此过程是物理过程。

图9 污泥浓缩池

（八）污泥脱水

污泥的脱水分两步，污泥要先与脱水剂充分混合，再进入污泥压滤机脱水，最后被压成干化的泥饼。

污泥脱水机房中还有一大一小两座溶药池，大池是为生化池出水在进入二沉池前添加混凝剂的溶药池，小的是溶解污泥脱水剂的溶药池。

图10 溶药池

图11 带式污泥脱水机

图12 最后压成的泥饼

便是通过物理的、化学的手段，去除水中一些对生产、生活不需要的物质的过程。

特定的用途而对水进行的沉降

过滤、混凝、絮凝，以及缓蚀、阻垢等水质调理的过程。由于社会生产、生活与水密切相关，因此，水及的应用范围十分广泛，构成了一个庞大的产业应用。水的处理方法可以概括为三种方式：①最常用的原水中部分或全部杂质来获得所需要的水质；②通过在原水中添加新的成分来获得所需要的水质；③对不涉及去除杂质或添加新成分的问题。按污水来源分类，污水处理一般分为生产污水处理和生活污水中环能效主要从事工业污水的治理。是将污水引往集水池，对集水池末尾一格调节ｐＨ，用一级溶气水级压力溶气罐，同时吸入空气和聚凝脱色剂，将在一级压力溶气罐内的一级饱和溶气水骤然释放到一级一级处理水；一级处理水溢入缓冲池，再在控制ｐＨ用二级溶气水泵将一级处理水提升至二级压力溶气吸入空气和聚凝脱色剂，将二级压力溶气罐内的二级饱和溶气水骤然释放到二级气浮池形成二级处理水淀池沉淀后排放；一、二级气浮池中的浮泥入浮泥池，压滤成滤饼，滤液回引至集水池。

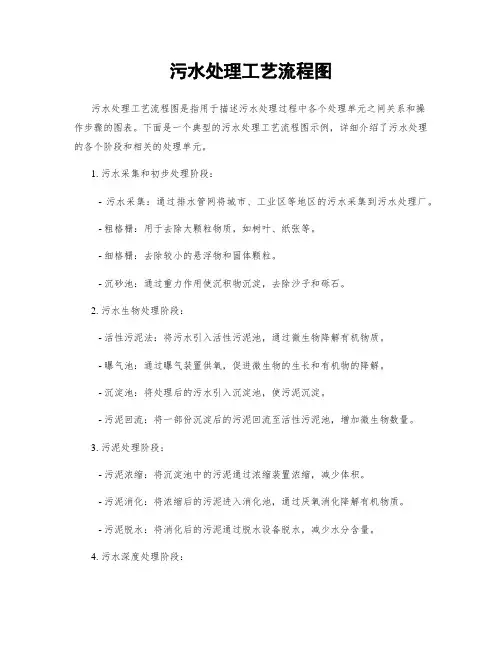

污水处理工艺流程图
