光伏工程设计方案一、项目概况项目名称：XXX光伏电站项目地点：XXX省XXX市项目规模：总装机容量XXX兆瓦建设单位：XXX公司设计单位：XXX设计院施工单位：XXX建设集团二、项目背景随着全球对环境保护和可再生能源的重视，光伏发电作为清洁能源的重要组成部分，受到了广泛关注。
本项目选址在XXXX，充足的日照资源和适宜的地形条件，为光伏发电项目的建设提供了优越的条件。
项目的建设将大大提高当地清洁能源利用率，减少对传统能源的依赖，推动当地经济发展和环境保护。
三、项目设计原则1. 充分利用地形条件：在保证电站稳定运行的前提下，最大限度地充分利用地形条件，降低土地利用率，提高发电效率。
2. 确保环保与安全：在设计中充分考虑环保和安全因素，选用符合国家环保标准的组件材料和设备，保障电站运行安全。
3. 保障经济效益：在控制成本的前提下，最大化利用资源，提高光伏电站的发电效益和经济效益。
4. 保障项目可持续发展：在项目设计中充分考虑后期维护和运营，保障光伏发电项目的可持续发展。
四、项目设计内容1. 地形测量与选址：对项目选址地的地形进行测量，确定最佳选址并进行选址布局设计。
2. 光伏阵列设计：根据选址地的地形和日照条件，设计光伏组件阵列的布局和倾角，保证发电效率最大化。
3. 电站工程设计：包括逆变器、变压器、组串箱、等辅助电站工程的选型和设计。
4. 配套建筑设计：包括光伏厂房、办公楼、机房、仓库等配套建筑的设计。
5. 电网接入设计：与当地电网接入协调，根据电网规划要求设计电站接入方式和配套设施。
6. 光伏发电系统设备选型：包括光伏组件、逆变器、支架、电缆等设备的选型和设计。
7. 系统监控与运维设计：设计光伏电站的远程监控系统和运维体系，确保电站安全稳定运行。
五、项目设计方案1. 地形测量与选址：根据项目地的地形和地理条件，进行测量和选址工作。
在保证地形合理利用的前提下，根据地形和日照条件确定最佳选址。
2. 光伏阵列设计：根据选址地特点和日照条件，设计光伏阵列的布局和倾角。

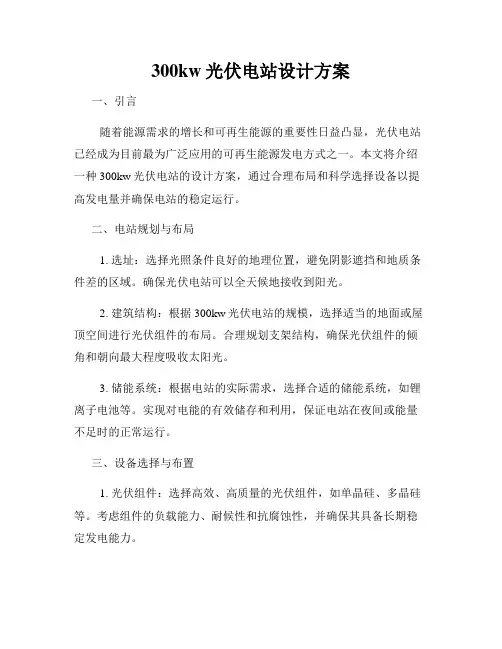

300kw光伏电站设计方案
300kw光伏电站设计方案一、引言随着能源需求的增长和可再生能源的重要性日益凸显，光伏电站已经成为目前最为广泛应用的可再生能源发电方式之一。
本文将介绍一种300kw光伏电站的设计方案，通过合理布局和科学选择设备以提高发电量并确保电站的稳定运行。
二、电站规划与布局1. 选址：选择光照条件良好的地理位置，避免阴影遮挡和地质条件差的区域。
确保光伏电站可以全天候地接收到阳光。
2. 建筑结构：根据300kw光伏电站的规模，选择适当的地面或屋顶空间进行光伏组件的布局。
合理规划支架结构，确保光伏组件的倾角和朝向最大程度吸收太阳光。
3. 储能系统：根据电站的实际需求，选择合适的储能系统，如锂离子电池等。
实现对电能的有效储存和利用，保证电站在夜间或能量不足时的正常运行。
三、设备选择与布置1. 光伏组件：选择高效、高质量的光伏组件，如单晶硅、多晶硅等。
考虑组件的负载能力、耐候性和抗腐蚀性，并确保其具备长期稳定发电能力。
2. 逆变器：选用适当的逆变器，将光伏组件产生的直流电转换为交流电，并确保逆变器具备较高的转换效率和稳定性。
3. 支架系统：采用稳固的支架系统，确保光伏组件能够安全固定在地面或屋顶上，并具有一定的防风能力。
4. 配电系统：设计合理的配电系统，确保电站发电过程中的电能传输和分配过程的安全和稳定。
四、运维与维护1. 检测与监测：安装适当的监测系统，实时监测光伏组件的发电状况和效率，及时发现并解决可能存在的问题。
2. 清洁与维护：定期对光伏组件进行清洁，确保其表面没有灰尘或其他物质影响光伏发电效率。
另外，及时修复或更换可能存在的损坏部件，保证光伏电站的正常运行。
3. 安全管理：建立安全管理制度，确保工作人员与设备的安全。
做好设备的保护措施，并进行定期检查，确保设备的正常运行和使用寿命。
五、经济性与环保性评估1. 经济性评估：对光伏电站建设投资与收益进行综合考虑，确保设计方案在经济上可行。
考虑与传统发电方式的对比，包括燃料成本、运营成本等。
屋顶分布式光伏电站设计及施工方案三篇
屋顶分布式光伏电站设计及施工方案三篇篇一：屋顶分布式光伏电站设计及施工方案1、项目概况一、项目选址本项目处于山东省聊城市，位于北纬35°47’~37°02’和东经115°16’~116°32‘之间。
地处黄河冲击平原，地势西南高、东北低。
平均坡降约1/7500，海拔高度27.5-49.0米。
属于温带季风气候区，具有显著的季节变化和季风气候特征，属半干旱大陆性气候。
年干燥度为1.7-1.9。
春季干旱多风，回暖迅速，光照充足，太阳辐射强；夏季高温多雨，雨热同季；秋季天高气爽，气温下降快，太阳辐射减弱。
年平均气温为13.1℃。
全年≥0℃积温4884—5001℃，全年≥10℃积温4404—4524℃，热量差异较小，无霜期平均为193—201天。
年平均降水量578.4毫米，最多年降水量为1004.7毫米，最少年降水量为187.2毫米。
全年降水近70%集中在夏季，秋季雨量多于春季，春季干旱发生频繁，冬季降水最少，只占全年的3%左右。
光资源比较充足，年平均日照时数为2567小时，年太阳总辐射为120.1—127.1千卡/cm^2，有效辐射为58.9—62.3千卡/cm^2。
属于太阳能资源三类可利用地区。
结合当地自然条件，根据公司要求的勘察单选定站址，并充分考虑了以下关键要素：1、有无遮光的障碍物（包括远期与近期的遮挡）2、大风、冬季的积雪、结冰、雷击等灾害本方案屋顶有效面积60m2，采用260Wp光伏组件24块组成，共计建设6.44KWp屋顶分布式光伏发电系统。
系统采用1台6KW光伏逆变器将直流电变为220V交流电，接入220V线路送入户业主原有室内进户配电箱，再经由220V线路与业主室内低压配电网进行连接，送入电网。
房屋周围无高大建筑物，在设计时未对此进行阴影分析。
2、配重结构设计根据最新的建筑结构荷载规范GB5009-20XX中，对于屋顶活荷载的要求，方阵基础采用C30混凝土现浇，预埋安装地角螺栓，前后排水泥基础中心间距0.5m。

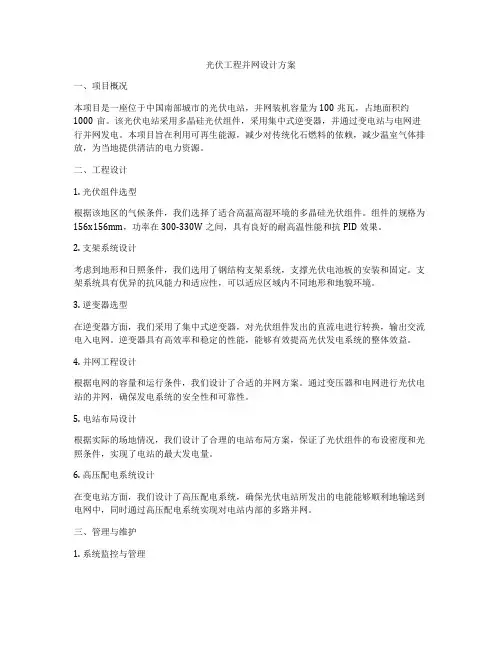

光伏工程并网设计方案
光伏工程并网设计方案一、项目概况本项目是一座位于中国南部城市的光伏电站，并网装机容量为100兆瓦，占地面积约1000亩。
该光伏电站采用多晶硅光伏组件，采用集中式逆变器，并通过变电站与电网进行并网发电。
本项目旨在利用可再生能源，减少对传统化石燃料的依赖，减少温室气体排放，为当地提供清洁的电力资源。
二、工程设计1. 光伏组件选型根据该地区的气候条件，我们选择了适合高温高湿环境的多晶硅光伏组件。
组件的规格为156x156mm，功率在300-330W之间，具有良好的耐高温性能和抗PID效果。
2. 支架系统设计考虑到地形和日照条件，我们选用了钢结构支架系统，支撑光伏电池板的安装和固定。
支架系统具有优异的抗风能力和适应性，可以适应区域内不同地形和地貌环境。
3. 逆变器选型在逆变器方面，我们采用了集中式逆变器，对光伏组件发出的直流电进行转换，输出交流电入电网。
逆变器具有高效率和稳定的性能，能够有效提高光伏发电系统的整体效益。
4. 并网工程设计根据电网的容量和运行条件，我们设计了合适的并网方案。
通过变压器和电网进行光伏电站的并网，确保发电系统的安全性和可靠性。
5. 电站布局设计根据实际的场地情况，我们设计了合理的电站布局方案，保证了光伏组件的布设密度和光照条件，实现了电站的最大发电量。
6. 高压配电系统设计在变电站方面，我们设计了高压配电系统，确保光伏电站所发出的电能能够顺利地输送到电网中，同时通过高压配电系统实现对电站内部的多路并网。
三、管理与维护1. 系统监控与管理我们将安装并配置系统监控设备，包括光伏电站监控中心和远程监控系统。
通过这些监控装置，可以实时地监测光伏电站的发电情况、运行状态和设备运行情况。
2. 定期维护与检修光伏电站需要定期的维护和检修工作，以确保设备的正常运行和安全性能。
我们将建立健全的维护与检修计划，包括设备的保养、清洗和技术检修。
3. 安全防护措施为了确保工程的安全性和稳定性，我们将针对光伏电站的安全风险制定相应的安全防护措施，包括防雷、防汛、防火等。
屋顶分布式光伏电站设计及施工方案设计
屋顶分布式光伏电站设计及施工方案设计一、设计方案1.选址分析：在选择屋顶作为光伏电站的位置时，需要考虑以下几个方面：-组件安装的方向：确保组件能够面向太阳以获取最大的太阳辐射。
-屋顶结构的稳定性：确定屋顶能够承受光伏组件的重量，并避免对屋顶结构造成损害。
-遮挡物：确保屋顶上没有大型的遮挡物，如树木或其他建筑物。
2.光伏组件布局：在屋顶上安装光伏组件时，需要考虑以下几个因素：-组件的倾角和朝向：根据所在地的纬度确定组件的倾角，并使其朝向太阳，以获得最佳的光照条件。
-组件之间的间距：确保组件之间有足够的间隔，以避免相互之间的阴影，并提高整个电站的发电效率。
3.逆变器和电池储能系统的选择：逆变器是将直流电转换为交流电的关键设备，而电池储能系统能够存储白天产生的多余能量以供夜间使用。
在选择逆变器和电池储能系统时，需要考虑以下几个因素：-太阳能电池板的输出功率：适配逆变器和电池储能系统的额定功率。
-系统的可靠性和效率：选择可靠性高、效率较高的设备，以提高整个电站的性能。
4.控制和监测系统：为了实现对光伏电站的远程监控和控制，需要安装一套专门的控制和监测系统。
该系统可以监测电站的发电情况、能量产量和设备运行状态，并远程调整电站的工作模式，以提高整体的发电效率。
二、施工方案1.屋顶结构评估：在施工前需要对屋顶的结构进行评估，确保其能够承受光伏组件的重量。
如果屋顶不够稳定，可能需要进行加固或修复工作。
2.组件安装：将太阳能电池板安装在屋顶上，并确保每个组件的倾角和朝向符合设计要求。
安装过程中需要注意安全，使用合适的工具和设备，避免对组件造成损坏。
3.电气连接：将组件连接到逆变器和电池储能系统。
这包括安装电缆和连接器，并确保其安全可靠，避免电气故障和短路。
4.控制和监测系统安装：安装控制和监测系统，确保其正常工作。
这包括安装传感器、数据采集设备和远程控制设备，并配置相应的软件和网络连接。
5.系统调试和测试：在完成安装后，对整个光伏电站进行调试和测试。
10MW光伏电站设计方案
10MW光伏电站设计方案光伏电站是一种利用太阳能光伏发电技术的发电设施，它将太阳能转化为电能，具有环保、可再生、低碳排放等优点。
为了实现10MW光伏电站的设计方案，我们需要考虑多个因素，包括选址、电池板类型、倾角和朝向、逆变器选择、储能系统和电网接入等。
首先，选址是10MW光伏电站设计的重要因素。
合适的选址可以确保太阳能的获取和系统运行的稳定性。
选址时需要考虑太阳辐射资源充足、地理条件适宜、土地使用政策支持等因素。
可以考虑选择平整、开阔、无遮挡物的地区建设光伏电站，可以避免阻挡太阳辐射和光能接收。
其次，电池板的选择对于光伏电站的发电效率和性能至关重要。
常见的电池板类型包括单晶硅、多晶硅和薄膜电池等，根据实际情况和预算可以选择适合的电池板类型。
单晶硅电池板具有高效率和较长的使用寿命，适用于大型光伏电站；多晶硅电池板具有较低的成本和较高的性价比，适用于中小型光伏电站；薄膜电池板具有较好的温度特性和抗阴影能力，适用于局部光照条件较差的地区。
光伏电站的倾角和朝向也是影响发电效率的重要因素。
根据所在地的纬度和经度情况，可以计算出最佳的倾角和朝向。
通常来说，南方的倾角可以选择与纬度相等，而朝向可以选择正南方向。
而北方的倾角和朝向则可以略有调整，以便更好地接收太阳能。
逆变器的选择也是光伏电站设计的关键环节。
逆变器可以将光伏电池的直流电转换为交流电，以供给电网使用。
逆变器的种类和规格应根据光伏电站的功率和使用条件进行合理选择，同时要考虑其安全性和可靠性。
可以选择具有高效率、低故障率和较长寿命的逆变器。
储能系统是一个可选的组件，能够存储太阳能发电后的多余电能。
储能系统可以解决太阳能发电的不稳定性问题，保证能源的平稳输出。
常见的储能方式包括锂离子电池储能系统和钠硫电池储能系统等，根据预算和技术经济性可以选择适合的储能方式。
最后，光伏电站的电网接入是设计中需要考虑的重要环节。
光伏电站可以将发电的多余电能并网销售，也可以通过电网进行能量的互通。
光伏电站设计方案实例
光伏电站设计方案实例光伏电站是利用太阳能发电的一种可再生能源电站，它通过将太阳能转换为电能，实现了清洁、环保的发电方式。
光伏电站的设计方案需要考虑多个因素，包括地理位置、光照条件、设备选择和布局等。
以下是一个光伏电站设计方案的实例，该电站位于中国南部的一个阳光资源较为丰富的地区。
1.地理位置：电站选址在一个开阔的平原地区，避免有大量阴影的地方，以确保光伏组件能够充分接收到阳光。
地理位置应具备便利的输电条件，以方便将发电的电能输送到市区。
2.光照条件：该地区的年均光照时间较长，阳光照射强度较高。
在选址时要选择较少被阴影覆盖、较平坦的地块，以确保光伏组件能够最大程度地吸收太阳能。
3.设备选择：光伏电站所需的主要设备包括光伏组件、逆变器、电池组和配电系统等。
在光伏组件的选择上，应优先考虑高效、耐久的产品，如单晶硅光伏组件。
逆变器应具备高转换效率和稳定性，能够将直流电转换为交流电并输出给电网。
电池组应能够存储多余的电能，以应对夜间或阴天等情况。
4.布局设计：光伏电站的布局设计应遵循最佳利用土地和光照条件的原则。
光伏组件可以采用固定倾斜安装或可调角度安装，以获取最佳的太阳能吸收效果。
每个光伏组件之间需要有一定的间距，以便维护和清洁。
5.电网连接：光伏电站应与电网连接，以便将发电的电能输送出去。
连接方式可以是并网式，即将发电的电能直接输入到电网中；也可以是离网式，即将发电的电能存储到电池组中，再根据需要使用或向电网供电。
6.安全措施：光伏电站的设计也需要考虑安全因素。
电站周边应设置安全栏杆和警示标志，以保护现场人员的安全。
电站内部应有防雷系统和地网接地系统，以防雷击和火灾风险。
7.运维管理：光伏电站的运维管理也是一个重要的方面。
应建立完善的运维管理体系，包括定期巡检、设备维护和故障处理等。
定期的清洁和设备检查可以保证光伏组件的正常运行和发电效率。
该光伏电站设计方案考虑了地理位置、光照条件、设备选择和布局等多个因素，以最大程度地提高电站的发电效率和利用率。
光伏电站项目方案设计实用模板
实用文案文案大全XX光伏系统有限公司项目实施方案项目地址：设计单位：联系电话：江苏常州XXX分布式光伏电站项目2016年6月目录一、工程概况 (3)二、项目意义及主要内容 (3)1.项目意义 (3)2.主要内容 (3)三、技术方案 (3)1.组件排布 (3)2.结构设计 (4)3.发电系统设计 (5)四、设备参数 (6)1.光伏组件 (6)2.并网逆变器 (6)五、物料清单 (6)六、系统效率和发电量 (7)1.太阳能光电系统效率 (7)2.发电量 (7)3.节能计算 (7)七、投资收益 (7)1.财政补贴 (8)2.并网 (8)3.投资分析 (8)一、工程概况项目名称：山东莱州32.13kW分布式并网光伏电站项目项目建设所在地位于山东莱州居民屋顶。
项目所属屋顶初估安装102片315W 多晶硅光伏组件。
此分布式并网光伏电站项目暂时按1个32.13kWp光伏系统，采用380V低压并网，项目所发电量全部卖入电网。
二、项目意义及主要内容1. 项目意义屋顶分布式太阳能发电站为分布式光伏发电的一种形式，在本文中简称分布式光伏电站。
分布式太阳能是利用闲置屋面和建筑内部电网实现太阳能并网发电，不占用建筑额外可利用空间和额外的土地资源，达到增加建筑美感；增强建筑本身节能效果；提供绿色电力，进一步达到了节能和减排的综合效果，并具有较好的经济收益。
2. 主要内容本光伏并网电站总安装功率为32.13kWp，系统由102块315W光伏组件，1台33kW并网逆变器,1台并网计量箱和电缆等配件组成。
光伏电站的交流侧在电网侧380V一点低压并网，电站发出电力全部送到电网。
三、技术方案1. 组件排布太阳能组件以最佳倾角安装在楼顶及地面区域（共102块）。
注：地面西侧组件探出围墙约50cm。
2. 结构设计光伏板采用不打孔、不生根的支架安装方案，首先将混凝土预制块搁置在屋面，然后安装支架及光伏板，该安装方案对屋面几乎无影响。
安装效果图如下：步骤一：布置混凝土预制块步骤二：安装支架步骤三：安装光伏板屋顶光伏方阵安装方案3. 发电系统设计本项目太阳能光伏发电系统由光伏组件、并网逆变器、配电箱、电表构成。
2MW光伏电站设计方案
2MW光伏电站设计⽅案宁夏塞尚乳业2MW光伏电站设计⽅案宁夏银新能源光伏发电设备制造有限公司2012-5-15⼀、综合说明 (4)1、概述 (4)2、发电单元设计及发电量预测 (6)2.1楼顶安装 (6)2.2车间彩钢板安装 (6)2.3系统损耗计算 (8)2.4光伏发电量预测 (9)⼆、光伏电站设计： (10)1、光伏组件的选型及参数 (10)2、逆变器设计： (12)3、逆变器的选型 (13)4.防逆流设计 (15)三、太阳能电池阵列设计 (16)1并⽹光伏发电系统分层结构 (16)2.系统⽅案概述 (17)3.太阳能电池阵列⼦⽅阵设计 (17)4.电池组件串联数量计算 (18)5.太阳能电池组串单元的排列⽅式 (20)6.太阳能电池阵列⾏间距的计算 (20)7.逆变器室布置 (21)8.太阳能电池阵列汇流箱设计 (21)9.太阳能电池阵列设计 (22)10.光伏阵列⽀架设计 (22)四.电⽓ (22)1电⽓⼀次 (22)2电⽓⼆次 (22)⼀、综合说明1、概述宁夏是我国太阳能资源最丰富的地区之⼀，也是我国太阳能辐射的⾼能区之⼀（太阳辐射量年均在4950MJ/m2～6100MJ/m2之间，年均⽇照⼩时数在2250h-3100h之间），在开发利⽤太阳能⽅⾯有着得天独厚的优越条件⼀地势海拔⾼、阴⾬天⽓少、⽇照时间长、辐射强度⾼、⼤⽓透明度好。
区域内太阳辐射分布年际变化较稳定，因地域不同具有⼀定的差异，其特点是北部多于南部，尤以灵武、同⼼地区最⾼，可达6100MJ/m2，辐射量南北相差约1000MJ/m2。
灵武、同⼼附近是宁夏太阳辐射最丰富的地区。
2、发电单元设计及发电量预测本⼯程总装机容量为2MWp，采⽤分块发电、集中并⽹⽅案。
通过技术与经济综合⽐较，本⼯程电池组件选⽤235Wp晶硅电池组件，多晶硅电池组件数量共8520块。
本⼯程选⽤500kW并⽹逆变器，共计4台。
2MW并⽹电站采⽤屋顶固定安装运⾏⽅式和彩钢板两种安装⽅式。
屋顶光伏电站设计建设方案设计
屋顶光伏电站设计建设方案设计一、项目选址1、屋顶结构和承载能力在选择屋顶作为光伏电站的安装地点时，首先要考虑屋顶的结构和承载能力。
屋顶应具有足够的强度和稳定性，能够承受光伏组件、支架、逆变器等设备的重量。
对于老旧建筑，需要进行结构评估和加固，以确保安全。
2、朝向和倾角屋顶的朝向和倾角对光伏电站的发电效率有很大影响。
理想情况下，屋顶应朝南，倾角应与当地的纬度相近，以获得最大的太阳辐射量。
但在实际情况中，屋顶的朝向和倾角可能受到建筑布局和限制，此时需要通过技术手段进行优化，如采用不同角度的支架或跟踪系统。
3、遮挡情况要确保屋顶周围没有高大的建筑物、树木或其他障碍物遮挡阳光，以免影响光伏组件的发电效率。
在选址时，需要进行详细的现场勘察，测量遮挡物的高度和距离，计算阴影对光伏组件的影响。
4、屋顶面积根据用户的用电需求和光伏系统的功率密度，确定所需的屋顶面积。
一般来说，每千瓦的光伏系统需要约 10 平方米的屋顶面积。
同时，要考虑屋顶的可利用面积，包括通风口、烟囱、水箱等设施所占的空间。
二、系统组成1、光伏组件光伏组件是屋顶光伏电站的核心部件，其性能和质量直接影响发电效率和系统寿命。
目前市场上常见的光伏组件有单晶硅、多晶硅和薄膜等类型。
单晶硅组件效率高，但价格相对较高；多晶硅组件性价比适中；薄膜组件适用于弱光环境和特殊形状的屋顶，但效率较低。
在选择光伏组件时，要综合考虑效率、价格、质量和可靠性等因素。
2、逆变器逆变器将光伏组件产生的直流电转换为交流电，供用户使用或并入电网。
逆变器的性能和稳定性对系统的运行效率和可靠性至关重要。
常见的逆变器类型有集中式逆变器、组串式逆变器和微型逆变器。
集中式逆变器适用于大型电站，组串式逆变器适用于中小规模电站，微型逆变器则适用于分布式电站和对效率要求较高的场合。
3、支架系统支架系统用于支撑和固定光伏组件，确保其在不同的气候条件下保持稳定。
支架的材质有铝合金、不锈钢和镀锌钢等，其形式有固定式、跟踪式和可调式等。
离网光伏发电系统设计案例分析
离网光伏发电供电系统设计案例1系统原理图1.1系统实物连接图(图一)图一1.2系统连接框图（图二）图二1.3系统安装方式该系统用于医院，故太阳能电池板设计成地面电站安装形式（放于医院大楼屋顶），太阳能电池板固定支架之间采用螺丝固定的方式连接；支架底座考虑到风速及屋顶防水措施保护，采用一次性浇筑好的水泥压块（如图三所示）；太阳能电池板之间接头采用MC4公母插头，方便拆卸。
图三2、系统主要部件设计2.1太阳能电池板2.1.1太阳能电池板选型光伏组件选用多晶硅组件，型号为250Wp的多晶硅组件，每块内部封装156*156多晶电池片60片，该组件拥有高转换效率，确保卓越品质；该组件能够承受高风压、雪压以及极端温度条件；能够达到12年90%和25年80%的输出功率，5年工艺材料的质保。
2.1.2表六2.1.3太阳能电池板实物图（如图四所示）图四2.2光伏汇流箱2.2.1光伏汇流箱的选型对于光伏发电系统，为了减少光伏组件与光伏控制器或者逆变器之间的连接线，方便维护，提供可靠性，一般需要在光伏组件与光伏控制器或者逆变器之间增加直流汇流装置，故系统中需要增加光伏防雷汇流箱。
又根据太阳能电池板的并联数为10并，我们正常把每并电流预设为10A，考虑到控制器是两路输入每路电流50A，故选用两台5进1出的汇流箱。
2.2.2功能特点满足室内、室外安装要求最大可接入16路光伏串列，单路最大电流20A宽直流电压输入，光伏阵列最高输入电压可达1000VDC光伏专用熔断器光伏专用高压防雷器，正负极都具有防雷功能可实现多台机器并联运行维护简易、快捷远程监控（选配）表七22.4汇流箱实物照片（如图五所示）图五2.3储能蓄电池2.3.1储能蓄电池选型蓄电池是系统的储能设备，离网光伏发电系统完全依赖于蓄电池组来储能并持续提供能量。
该部分的设计将包含电池选型、安装、储能与发电的平衡。
离网系统的直流系统电压（蓄电池组电压），按照一般常用值分为 12V、24V、36V、48V、110V、220V，装机功率更大的系统则会选择更高电压，目的是降低电流密度，如 240V、360V 或 600V。
10MW光伏电站设计方案
<1>光伏阵列效率η 1：光伏阵列在1000W/㎡太阳辐射强度下,实际的直流输出功率与标称功率之比.光伏阵列在能量转换过程中的损失包括：组件的匹配损失、表面尘埃遮挡损失、不可利用的太阳辐射损失、温度影响、最大功率点跟踪精度、与直流路线损失等,取效率85%计算.<2>逆变器转换效率η2：逆变器输出的交流电功率与直流输入功率之比,取逆变器效率95%计算.<3>交流并网效率η3：从逆变器输出至高压电网的传输效率,其中主要是升压变压器的效率,取变压器效率95%计算.<4>系统总效率为：η总=η 1 ×η2×η3=85%×95%×95%=77%3、倾斜面光伏阵列表面的太阳能辐射量计算从气象站得到的资料,均为水平面上的太阳能辐射量,需要换算成光伏阵列倾斜面的辐射量才干进行发电量的计算.对于某一倾角固定安装的光伏阵列,所接受的太阳辐射能与倾角有关,较简便的辐射量计算经验公式为：Rβ=S×[sin<α+β>/sinα]+D式中：Rβ--倾斜光伏阵列面上的太阳能总辐射量S--水平面上太阳直接辐射量D--散射辐射量α-- 中午时分的太阳高度角β--光伏阵列倾角根据当地气象局提供的太阳能辐射数据,按上述公式计算不同倾斜面的太阳辐射量,具体数据见下表：不同倾斜面各月的太阳辐射量<KWH/m2>4、太阳能光伏组件串并联方案太阳能光伏组件串联的组件数量Ns=560/23.5±0.5=24<块>,这里考虑温度变化系数, 取太阳能电池组件18块串联,单列串联功率P=18×165Wp=2970Wp;单台250KW 逆变器需要配置太阳能电池组件串联的数量Np=250000÷2970≈85列,1 兆瓦太阳能光伏电伏阵列单元设计为340列支路并联,共计6120块太阳能电池组件,实际功率达到1009.8KWp.整个10兆瓦系统所需165Wp 电池组件的数量M1=10×6120=61200<块>,实际功率达到10.098兆瓦.该工程光伏并网发电系统需要165Wp 的多晶硅太阳能电池组件61200块,18块串联,3400列支路并联的阵列.5、太阳能光伏阵列的布置<1>光伏电池组件阵列间距设计为了避免阵列之间遮阴,光伏电池组件阵列间距应不小于D：D=0.707H/tan〔arcsin<0.648cosΦ-0.399sinΦ>〕式中Φ 为当地地理纬度<在北半球为正,南半球为负>,H 为阵列前排最高点与后排组件最低位置的高度差>.根据上式计算,求得：D=5025㎜.取光伏电池组件先后排阵列间距5.5米.<2>太阳能光伏组件阵列单列罗列面布置见下图：<三>直流配电柜设计每台直流配电柜按照250KWp 的直流配电单元进行设计,1兆瓦光伏并网单元需要4台直流配电柜.每一个直流配电单元可接入10路光伏方阵防雷汇流箱,10兆瓦光伏并网系统共需配置40台直流配电柜.每台直流配电柜分别接入1台250KW 逆变器,如下图所示：直流配电柜每一个1MW 并网单元可另配备一套群控器<选配件>,其功能如下：<1>群控功能的解释：这种网络拓朴结构和控制方式适合大功率光伏阵列在多台逆变器公用可分断直流母线时使用,可以有效增加系统的总发电效率.<2>当太阳升起时,群控器控制所有的群控用直流接触器KM1~KM3闭合,并指定一台逆变器INV1首先工作,而其他逆变器处于待机状态.随着光伏阵列输出能量的不断增大,当INV1的功率达到80%以上时,控制直流接触器KM2断开, 同时控制INV3进行工作.随着日照继续增大,将按上述顺序挨次投入逆变器运行;太阳落山时,则按相反顺序挨次断开逆变器.从而最大限度地减少每台逆变器在低负载、低效率状态下的运行时间,提高系统的整体发电效率.<3>群控器可以通过RS485总线获取各个逆变器的运行参数、故障状态和发电参数, 以作出运行方式判断.<4>群控器同时提供友好的人机界面.用户可以直接通过LCD和按键实现运行参数察看、运行模式设定等功能.<5>用户可以通过手动方式解除群控运行模式.<6>群控器支持至少20台逆变器按照群控模式并联运行.<四>太阳能光伏并网逆变器的选择此太阳能光伏并网发电系统设计为10个1兆瓦的光伏并网发电单元,每一个并网发电单元需要4台功率为250KW 的逆变器,整个系统配置40台此种型号的光伏并网逆变器,组成10兆瓦并网发电系统.选用性能可靠、效率高、可进行多机并联的逆变设备,本方案选用额定容量为250KW 的逆变器,主要技术参数列于下表：表：250KW 并网逆变器性能参数表1、性能特点选用光伏并网逆变器采用32位专用DSP<LF2407A>控制芯片,主电路采用智能功率IPM 模块组装,运用电流控制型PWM 有源逆变技术和优质进口高效隔离变压器,可靠性高,保护功能齐全,且具有电网侧高功率因数正弦波电流、无谐波污染供电等特点.该并网逆变器的主要技术性能特点如下：<1>采用32位DSP 芯片进行控制;<2>采用智能功率模块<IPM>;<3>太阳电池组件最大功率跟踪技术<MPPT>;<4>50Hz 工频隔离变压器,实现光伏阵列和电网之间的相互隔离;系统中采用的负荷开关,通常为具有接通、隔断和接地功能的三工位负荷开关.变压器馈线间隔还增加高遮断容量后备式限流熔断器来提供保护.这是一种简单、可靠而又经济的配电方式.<2>高遮断容量后备式限流熔断器的选择由于光伏并网发电系统的造价昂贵,在发生路线故障时,要求路线切断时间短, 以保护设备.熔断器的特性要求具有精确的时间- 电流特性<可提供精确的始熔曲线和熔断曲线>;有良好的抗老化能力;达到熔断值时能够快速熔断;要有良好的切断故障电流能力,可有效切断故障电流.根据以上特性,可以把该熔断器作为路线保护,和并网逆变器以与整个光伏并网系统的保护使用,并通过选择合适的熔丝曲线和配合,实现上级熔断器与下级熔断器与熔断器与变电站保护之间的配合.对于35kV 路线保护,《3- 110kV 电网继电保护装置运行整定规程》要求：除极少数有稳定问题的路线外,路线保护动作时间以保护电力设备的安全和满足规程要求的选择性为主要依据,不必要求速动保护快速切除故障.通过选用性能优良的熔断器,能够大大提高路线在故障时的反应速度, 降低事故跳闸率, 更好地保护整个光伏并网发电系统.<3>中压防雷保护单元该中压防雷保护单元选用复合式过电压保护器,可有效限制大气过电压与各种真空断路器引起的操作过电压,对相间和相对地的过电压均能起到可靠的限制作用..该复合式过电压保护器非但能保护截流过电压、多次重燃过电压与三相同时开断过电压, 而且能保护雷电过电压.过电压保护器采用硅橡胶复合外套整体模压一次成形,外形美观, 引出线采用硅橡胶高压电缆,除四个线鼻子为裸导体外,其他部份被绝缘体封闭,故用户在安装时,无需考虑它的相间距离和对地距离.该产品可直接安装在高压开关柜的底盘或者互感器室内.安装时,只需将标有接地符号单元的电缆接地外,其余分别接A 、B、C 三相即可.设置自控接入装置对消除谐振过电压也具有一定作用.当谐振过电压幅值高至危害电气设备时,该防雷模块接入电网, 电容器增大主回路电容,有利于破坏谐振条件, 电阻阻尼震荡,有利于降低谐振过电压幅值.所以可以在高次谐波含量较高的电网中工作,适应的电网运行环境更广.此外,该防雷单元可增设自动控制设备,如放电记录器,清晰掌控工作动作状况.可以配置自动脱离装置,当设备过压或者处于故障时,脱离开电网,确保正常运行.<4>中压电能计量表中压电能计量表是真正反应整个光伏并网发电系统发电量的计量装置,其准确度和稳定性十分重要.采用性能优良的高精度电能计量表至关重要.为保证发电数据的安全,建议在高压计量回路同时装一块机械式计量表,作为IC 式电能表的备用或者参考.该电表不仅要有优越的测量技术,还要有非常高的抗干扰能力和可靠性. 同时,该电表还可以提供灵便的功能：显示电表数据、显示费率、显示损耗<ZV>、状态信息、警报、参数等.此外,显示的内容、功能和参数可通过光电通讯口用维护软件来修改.通过光电通讯口,还.可以处理报警信号,读取电表数据和参数.3、监控装置系统采用高性能工业控制PC 机作为系统的监控主机,可以每天24小时不间断对所有的并网逆变器进行运行数据的监测.光伏并网系统的监测软件使用本公司开辟的大型光伏并网系统专用网络版监测软件SPS-PVNET<Ver2.0>.该软件可连续记录运行数据和故障数据：<1>要求提供多机通讯软件,采用RS485或者Ethernet<以太网>远程通讯方式,实时采集电站设备运行状态与工作参数并上传到监控主机.<2>要求监控主机至少可以显示下列信息：①可实时显示电站的当前发电总功率、日总发电量、累计总发电量、累计CO2总减排量以与每天发电功率曲线图.②可查看每台逆变器的运行参数,主要包括：A、直流电压B、直流电流C、直流功率D、交流电压E、交流电流F、逆变器机内温度G、时钟.H、频率I、功率因数J、当前发电功率K、日发电量L、累计发电量M、累计CO2减排量N、每天发电功率曲线图③监控所有逆变器的运行状态,采用声光报警方式提示设备浮现故障,可查看故障原因与故障时间,监控的故障信息至少因包括以下内容：A、电网电压过高;B、电网电压过低;C、电网频率过高;D、电网频率过低;E、直流电压过高;F、直流电压过低;G、逆变器过载;H、逆变器过热;I、逆变器短路;J、散热器过热;K、逆变器孤岛;L 、DSP 故障;M、通讯失败;<3>要求监控软件集成环境监测功能,主要包括日照强度、风速、风向、室外温度、室内温度和电池板温度等参量.<4>要求最短每隔5分钟存储一次电站所有运行数据,包括环境数据.故障数据需要实时存储.<5>要求至少可以连续存储20年以上的电站所有的运行数据和所有的故障纪录.<6>要求至少提供中文和英文两种语言版本.<7>要求可以长期24小时不间断运行在中文WINDOWS2000,XP 操作系统<8>要求使用高可靠性工业PC 作为监控主机<9>要求提供多种远端故障报警方式,至少包括：SMS<短信>方式,E_MAIL 方式,FAX 方式.<10>监控器在电网需要停电的时候应能接收电网的调度指令.4、环境监测装置在太阳能光伏发电场内配置1套环境监测仪,实时监测日照强度、风速、风向、温度等参.数该装置由风速传感器、风向传感器、日照辐射表、测温探头、控制盒与支架组成.可测量环境温度、风速、风向和辐射强度等参量,其通讯接口可接入并网监控装置的监测系统,实时记录环境数据.5、系统防雷接地装置为了保证本工程光伏并网发电系统安全可靠,防止因雷击、浪涌等外在因素导致系统器件的损坏等情况发生,系统的防雷接地装置必不可少.<1>地线是避雷、防雷的关键,在进行配电室基础建设和太阳电池方阵基础建设的同时, 选择电厂附近土层较厚、潮湿的地点,挖1~2米深地线坑,采用40扁钢,添加降阻剂并引出地线,引出线采用35mm2铜芯电缆,接地电阻应小于4欧姆.<2>直流侧防雷措施：电池支架应保证良好的接地,太阳能电池阵列连接电缆接入光伏阵列防雷汇流箱,汇流箱内含高压防雷器保护装置, 电池阵列汇流后再接入直流防雷配电柜,经过多级防雷装置可有效地避免雷击导致设备的损坏.<3>交流侧防雷措施：每台逆变器的交流输出经交流防雷柜<内含防雷保护装置>接入电网,可有效地避免雷击和电网浪涌导致设备的损坏,所有的机柜要有良好的接地.。
光伏电站设计方案实例
光伏电站设计方案实例(总7页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March甘肃某建筑屋顶光伏发电系统初步设计方案一、项目背景1、项目意义（略）2、项目建设地基本信息：、建设地：甘肃某地、当地地理纬度： 36°左右，、年平均太阳能辐射资源：㎡·day、当地气温：最高气温：38°C，最低气温：-20°C、光伏电站建设布局及占地面积屋顶面积：58x35=2030平方米，朝向：正南设计阵列朝向：正南三、项目规模预计最大装机容量：2030m²x130W/m²=264kW四、方案设计1、逆变器初选:根据初步预算容量选用5台50千瓦串接式逆变器。
MPPT范围：350-800V最大输入电压：1000V2、组件选择：选用300Wp光伏组件。
3、支架倾角设计：鉴于该建筑朝向东南45度，为了综合考虑朝向非正南对发电的影响，设计光伏支架倾角为30°。
支架结构设计（略）支架基础设计（略）4、平面设计及阵列排布（1）采用光伏组件横向排布，上下2层支架设计，18块一串，阵列总长18米。
每个阵列有18x2=36块组件封2串组成，合计10800Wp。
（2）计算阵列占地投影宽度米，遮阴间距米，取值米。
错误：上面说，横向排布，上下2层支架设计，18块一串，阵列总长18米。
L 阵列斜长应为4米。
投影宽度米，遮阴间距米.（3）设计布局8排,共计24个阵列，总设计安装容量（如果设计布局7排,共计21个阵列，总设计安装容量，前后空间比较大）5、总平面布置图：6、电路设计（略）五、投资预算：1、静态投资：序号项目单价(元)合计（万元）1电站单晶硅光伏组件Wp25台50kVA逆变器等并网配件Wp25 3C型钢支架Wp13屋面混凝土基础Wp4电缆Wp接入系统Wp5其他配件Wp6安装劳务费等W7其他Wp8盈利、税、25%总投资约万元人民币，折合每峰瓦元人民币注：该预算不含土地或场地、特别地区的运输等费用，劳务费支出仅供参考，实际支出应根据当地实际情况和管理水平计算。
光伏电站设计方案实例
光伏电站设计方案实例光伏电站是一种利用太阳能光伏效应直接转换为电能的设施。
它由光伏电池阵列、逆变器、连接设备和配电网络等组成。
光伏电站的设计方案需要考虑太阳能资源、电站规模、场地选择、模块布局、电网连接等多个因素。
下面是一个光伏电站设计方案实例。
该光伏电站位于地区，该地区具有充足的太阳能资源，适宜建设光伏电站。
电站规模为1万千瓦，占地面积约为60亩。
1.场地选择首先，选择电站建设的场地。
该场地需满足以下要求：与光伏电站属地区高压输电线路及变电站近距离，避免输电损耗；地势平坦，无遮挡物；土地性质符合国家政策法规；场地使用权明确且容易办理。
2.光伏电池阵列布局根据场地的形状和面积，将光伏电池阵列布置在最佳的方向上。
考虑到该地区的纬度和经度，确定光污染较小的南向朝向为主要布置方向。
在阵列布局中需考虑模块的间距、角度、并网方式和遮挡率等因素，以最大程度地利用太阳能资源。
3.逆变器和配电网络设计根据光伏电池阵列的输出特性和电站规模，选择合适的逆变器。
逆变器具有MPPT（最大功率点跟踪）功能，通过调整电压和电流的比例，使得电池阵列能够输出最大的功率。
同时，设计合理的配电网络，以保证电能的高效输送和分配。
4.电网连接光伏电站与电网的连接方式有并网式和离网式两种。
由于该电站规模较大且属于商业运营型电站，选择采用并网式连接方式。
与电网接入需符合国家电力部门的规范和要求，确保电站的运营安全和稳定。
5.监控系统设计针对光伏电站的实时监测和管理，设计合理的监控系统。
监控系统可以实时获取光伏电池阵列的工作状态、发电功率、温度等信息，并能进行故障检测和报警。
通过监控系统，可以实现对电站的远程控制和运维管理。
6.项目经济效益评估最后，对光伏电站的经济效益进行评估。
根据电站的发电量和并网价格，计算电站的年发电收入。
同时，考虑建设成本、运维成本、收益年限等因素，进行投资回报期和净现值分析，评估项目的经济可行性。
综合考虑以上因素，设计出的光伏电站方案可以提供清洁且可持续的能源供应，为当地提供更多的电力资源，并减少对传统能源的依赖。
1MW容量屋顶分布式光伏电站方案设计
1MW容量屋顶分布式光伏电站方案一、区域概况陕西省位于中国内陆腹地，黄河中游，地处N 31°42′～39°35′，E 105°35′～111°35′之间。
东邻山西、河南，西连宁夏、甘肃，南抵四川、湖北，北接内蒙，居于连接中国东、中部地区和西北、西南的重要位置。
全省地域南北长、东西窄，南北长约870km，东西宽200km～500km。
境内气候差异很大，由北向南渐次过度为温带、暖温带和北亚热带。
年平均降水量576.9mm，年平均气温13.0℃，无霜期218天左右。
陕西地势的总特点是南北高，中部低；同时，地势由西向东倾斜的特点也很明显；北部是陕北高原，中部是关中平原，南部是秦巴山地。
图2.1 陕西省太阳能资源空间变化分布图(单位：kWh/m2·a) 陕西全省年平均太阳总辐射量为4410MJ/m2～5800MJ/m2，年平均日照时数在1270h～2900h之间。
从图2.1中可看出，太阳总辐射量的空间分布特征是北部多于南部，南北相差约1300MJ/m2，高值区位于陕北长城沿线一带及渭北东部区域，年太阳总辐射量为5000MJ/m2～5800MJ/m2，低值区主要分布于关中西部，年太阳总辐射量为4400MJ/m2～4800MJ/m2。
西安市位于东经107.40°～109.49°和北纬33.42°～34.45°之间，地处渭河流域中部关中盆地，北临渭河和黄土高原，南邻秦岭。
西安市平原地区属暖温带半湿润大陆性季风气候，冷暖干湿四季分明。
冬季寒冷、风小、多雾、少雨雪；春季温暖、干燥、多风、气候多变；夏季炎热多雨，伏旱突出，多雷雨大风；秋季凉爽，气温速降，秋淋明显。
年平均气温13.0～13.7℃，最冷1月份平均气温-1.2～0℃，最热7月份平均气温26.3～26.6℃，年极端最低气温-21.2℃，年极端最高气温43.4℃。
年降水量522.4～719.5mm，由北向南递增。
光伏项目优质工程方案设计
光伏项目优质工程方案设计一、项目背景及概况光伏发电是一种利用光能直接转化为电能的新型能源技术，也是目前全球发展最快的清洁能源之一。
随着环保意识的提高和能源结构的调整，光伏发电在中国已经得到了大力的推广和发展，成为了未来能源产业的重要方向之一。
本文将以某光伏发电项目为案例，对其优质工程方案进行设计。
项目地点位于中国华北地区，地处经济发达地区，日照条件较好，是一个较为理想的光伏发电场地。
项目规模为100兆瓦，总投资达到8亿元人民币，项目预期年发电量为1500万度，可为周边地区提供清洁能源，减少二氧化碳等排放物的排放量。
二、项目方案设计（一）选址与布局项目选址在进行选址确定时，需考虑周边环境与自然条件，并结合地形、地貌、地质等因素进行综合评估。
选址需符合国家规定的选址标准，并且要避免对周边环境的影响，尽量降低当地居民的生活、生产和环境的影响。
选址后，布局设计是非常重要的环节。
在布局设计时，需综合考虑地形地貌、土地利用、运维便捷性等因素，确保最大限度的发电效益和运营效益。
该项目选址位于平原区域，地势平坦，土地资源丰富，周边无重大环境保护区和重要生态保护区，土地利用较为灵活，为项目的布局提供了较大的空间。
项目总装机容量为100兆瓦，光伏板块布局以高效发电为目标，采用大面积的杂草覆盖、无效草地和沙地建设光伏电站，有效减少土地荒漠化现象，提高土地利用率。
同时，布局设计应结合当地气象条件，人工山丘、草丛等遮挡阻挡太阳直射，降低基本年均辐照量大的区域散射辐照量，提高发电效率。
（二）工程设计1. 光伏组件选型光伏组件是光伏电站的核心装备，其质量与性能直接关系到发电量的大小和系统的可靠性。
为了确保项目的发电效益和运营效益，需选择高效、高质量的光伏组件。
在选型上应优先考虑组件光电转换效率、温度系数、抗风压性能、低光衰降、防弥散耐久性、质量保证和售后服务等综合因素。
2. 逆变器选型逆变器是光伏电站的核心设备，其性能直接影响到发电系统的输出功率、发电效率和可靠性。
kw光伏电站设计方案
kw光伏电站设计方案设计方案：KW光伏电站一、概述光伏电站是利用太阳能光能产生电能的装置，具有环保、可持续等优势，被广泛应用于能源领域。
本文将提出一个KW级的光伏电站设计方案。
二、选址与布局1. 选址要考虑气候条件、地形地貌、资源供给等因素，选择日照时间充足、不受阴影遮挡的地区。
2. 电站布局应合理布置光伏阵列，并考虑最大化发电量。
三、光伏组件选择1. 在光伏组件方面，应选择高效率、高耐久性的太阳能电池板，如单晶硅或多晶硅电池板。
2. 组件的选用应充分考虑电站的发电需求和环境因素。
四、并网逆变器选择1. 并网逆变器是将直流电转换成交流电并与电网连接的关键设备，选择高效率、可靠性好的型号。
2. 需要根据电站的发电量、输入电压范围等因素进行选择。
五、电池储能系统1. 电池储能系统能够解决光伏电站发电不稳定的问题，应根据需求选择适当的电池类型和容量。
2. 电池储能系统也能提供备用电源和调峰填谷等功能。
六、光伏电站监测与维护1. 通过安装监测设备对电站的发电情况、效率进行实时监测，及时发现故障并采取措施维修。
2. 定期检查清洁电池板，保持其表面清洁，提高发电效率。
七、经济效益分析1. 光伏电站的建设成本、每年的发电收益以及投资回收期等指标应通过经济模型进行评估，确定其经济可行性。
2. 充分利用国家和地方政府的政策支持和补贴，提高电站的经济效益。
八、环境影响评价1. 电站建设需要评估其对周边环境的影响，包括土地利用、水资源、噪音等方面。
2. 采取合适的环保措施，确保电站建设和运行过程对环境的影响最小化。
九、总结本文提出了一个KW级别的光伏电站设计方案，包括选址与布局、光伏组件选择、并网逆变器选择、电池储能系统、监测与维护、经济效益分析和环境影响评价等方面。
通过科学合理的设计和运营，光伏电站能够为地方能源供给和减少碳排放做出贡献，具有良好的发展前景。
分布式光伏项目典型设计方案
分布式光伏项目典型设计方案1.项目背景与需求分析假设地区有一栋办公大楼，楼顶可利用的面积较大，业主希望通过光伏发电系统实现自给自足，减少能源消耗和环境污染。
2.系统设计目标（1）根据建筑物的电量需求和可利用面积，设计一个光伏发电系统，使其能够满足建筑物的日常用电需求。
（2）考虑到系统的稳定性和可靠性，设计系统容量和并网方式，并配置适当的设备和组件。
（3）充分利用建筑物的视觉效果，使光伏发电系统与建筑物外观和结构相协调。
3.建筑物光伏系统参数设计（1）场地具体情况分析和评估-建筑物屋顶面积：1000平方米- 建筑物屋顶可承载：5 kg/m²-日照时间：5小时/天-出力率:85%（2）系统设计参数计算（3）组件选型和布局设计-选择高效的光伏组件，如单晶硅或多晶硅组件，并考虑组件的温度系数、漏电流、防尘等性能。
-根据光伏组件的尺寸和形状，合理布局敷设，充分利用屋顶空间。
4.并网方式和逆变器选择-并网方式：选择适量的光伏逆变器，将直流电源转换为交流电，并通过逆变器将电力直接并入室内电网。
-逆变器选择：根据系统的总装机容量和逆变器的额定功率，选择合适的逆变器型号，并考虑逆变器的效率和可靠性。
5.电网配套设施设计-建设电表、电网连接柜等适用于并网的配套设施，以实现光伏发电系统的电力输出和电网的连接。
6.储能系统设计-考虑到建筑物夜间用电需求，可以选择合适的储能系统，如锂离子电池等，将白天的电能存储起来，以供夜间使用。
-为储能系统配置适当的控制器和保护装置，以确保系统的安全和可靠性。
7.安全保护措施-针对光伏发电系统可能面临的雷击、短路、过电压等问题，配置相应的保护装置，如避雷针、避雷器、短路保护器等。
8.建筑物的外观效果-根据建筑物的设计风格和结构特点，合理布局光伏组件，与建筑物外观相协调，减少对建筑物整体效果的影响。
此外，为了保证系统的长期运行和维护，需要完善的监控系统和日常的维护保养措施，包括系统运行数据的采集、故障自动检测和报警、定期的设备检测和维护等。
渔光互补光伏电站工程设计方案
渔光互补光伏电站工程设计方案1. 项目背景随着我国经济的快速发展和能源需求的持续增长，能源供应与环境保护之间的矛盾日益突出。
为了缓解这一问题，开发和利用新能源已成为我国能源战略的重要方向。
太阳能作为一种清洁、可再生的能源，具有广泛的应用前景。
光伏发电作为一种利用太阳能的有效手段，已在全球范围内得到广泛应用。
本项目旨在利用鱼塘水面资源，建设渔光互补光伏电站，实现太阳能光伏发电与渔业养殖的有机结合，提高土地资源利用率，增加农业经济效益，为我国新能源发展和节能减排作出贡献。
2. 工程目标1. 充分利用鱼塘水面资源，提高土地利用率，实现光伏发电与渔业养殖的互补发展。
2. 降低光伏电站对环境的影响，提高渔业养殖的品质。
3. 优化电站设计，降低投资和运营成本，提高项目经济效益。
4. 推广渔光互补光伏电站模式，为我国新能源发展和农业产业结构调整提供借鉴。
3. 工程规模及地点1. 工程规模：本项目规划占地面积XX平方米，建设容量为XX千瓦的光伏电站。
2. 工程地点：选择位于我国XX地区的鱼塘作为项目基地。
4. 光伏电站设计4.1 光伏组件选择根据项目所在地太阳能资源、气候条件以及上网电价等因素，选择高效、稳定的光伏组件。
光伏组件应具有以下特点：1. 高转换效率：≥17%2. 良好的抗衰老性能：25年寿命期内衰减率≤0.7%/年3. 较强的抗风雨性能：满足GB/T -2012标准4. 低故障率：满足GB/T -2012标准4.2 光伏支架设计1. 结构形式：采用固定式支架或跟踪式支架，根据项目地形、地貌及光伏组件安装方式确定。
2. 材料选择：优先选用抗腐蚀性能优良的铝合金、不锈钢等材料。
3. 抗风能力：满足GB/T -2012标准，确保电站安全运行。
4.3 电气系统设计1. 汇流箱：采用专用光伏级汇流箱，具有过载、短路保护等功能。
2. 逆变器：选择高效、可靠的组串式逆变器，满足项目发电需求。
3. 电缆：选用专用光伏电缆，确保电站长期稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
甘肃某建筑屋顶光伏发电系统初步
设计方案
一、项目背景
1、项目意义
（略）
2、项目建设地基本信息：
2.1、建设地：甘肃某地
2.2、当地地理纬度： 36°左右，
2.3、年平均太阳能辐射资源：5.5KWh/㎡·day
2.4、当地气温：最高气温：38°C，最低气温：-20°C
2.5、光伏电站建设布局及占地面积
屋顶面积：58x35=2030平方米，
朝向：正南
设计阵列朝向：正南
三、项目规模
预计最大装机容量：2030m²x130W/m²=264kW
四、方案设计
1、逆变器初选:根据初步预算容量
选用5台50千瓦串接式逆变器。
MPPT范围：350-800V
最大输入电压：1000V
2、组件选择：选用300Wp光伏组件。
3、支架倾角设计：鉴于该建筑朝向东南45度，为了综合考虑朝向非正南对发电的影响，设计光伏支架倾角为30°。
3.1支架结构设计（略）
3.2支架基础设计（略）
4、平面设计及阵列排布
（1）采用光伏组件横向排布，上下2层支架设计，18块一串，阵列总长18米。
每个阵列有18x2=36块组件封2串组成，合计10800Wp。
（2）计算阵列占地投影宽度1.75米，遮阴间距2.34米，取值2.45米。
错误：上面说，横向排布，上下2层支架设计，18块一串，阵列总长18米。
L阵列斜长应为4米。
投影宽度3.46米，遮阴间距4.91米.
（3）设计布局8排,共计24个阵列，总设计安装容量259.2kWp
（如果设计布局7排,共计21个阵列，总设计安装容量226.8kWp，前后空间比较大）
5、总平面布置图：
6、电路设计（略）
五、投资预算：
1、静态投资：
序号项目单价(元) 合计（万元）
1 259.2kWp电站单晶硅光伏组件 3.20/Wp 82.94
2 5台50kVA逆变器等并网配件 1.00/Wp 25
3 C型钢支架0.5/Wp 13
屋面混凝土基础0.1/Wp 2.59 4 电缆0.2/Wp 5.18
总投资约196.71万元人民币，折合每峰瓦7.58元人民币
注：该预算不含土地或场地、特别地区的运输等费用，劳务费支出仅供参考，实际支出应根据当地实际情况和管理水平计算。
六、经济效益分析
估算日发电量：259.2kWp×5.5KWh/㎡·day×80%=1140kWh/天年发电量：1140kWh/天×365天=416100kWh
年发电营业额：416100kWh*0.74元/kWh=30.79万元
如果按照上网电价每度电为0.32元加0.42的补贴电价，每度电实际收入为0.74元，电站寿命按25年计算：
1、该电站年发电营业额： 416100kWh*0.74=30.79万元
2、扣除运行费用和上缴税收外，年净收入25.35万元。
3、投资回收周期=总投资/年收入
=196.71（万元）/25.35（万元/年） =7.8年。
预计该电站7.8年后回收投资，然后进入净收入期。
4、寿命周期内可实现总收入约：
25.35（万元/年）*25(年)*(1-1%/年(效率衰减)*25年/2 )
=538.69万元
5、净收入=总收入-总投资
=538.69-196.71=341.98万元人民币
七、风险评估（略）
八、环境影响评价分析（略）
九、组织管理（略）
十、施工保障措施（略）
枯藤老树昏鸦，小桥流水人家，古道西风瘦马。
夕阳西下，断肠人在天涯。
