双排脚手架计算(完整版)
1.5落地式双排脚手架计算(大于50m全部采用双立管)
一、脚手架设计和计算的步骤(可同时用于结构和装修施工时）1. 初步确定扣件式脚手架的计算参数；2. 计算荷载（包括恒荷载、施工荷载、风荷载）；3. 纵向、横向水平杆等受弯构件的强度和连接扣件的抗滑承载力计算；4. 立杆的稳定性计算；5. 连墙件的强度、稳定性和连接强度计算；6. 立杆地基承载力计算。
二、脚手架计算：k0.7μz μs ω0×=3. 计算横向水平杆、纵向水平杆3.1为了更清楚地表达其计算过程，将横向、纵向水平杆的受力情况以计算简图表示ωk =0.7kN/m 20.50.316ωk =风压高度变化系数 μ落地式双排脚手架计算(>50m全部采用双立杆)2横向荷载弯矩图最大弯矩M qlb 2/8==×==×==×l a ==×l a ==××=××+××=3.2、计算纵向水平杆、横向水平杆的抗弯强度σ式中 弯矩设计值M =1.2M Gk +1.4ΣM Qk3.3 3.4 R ≤R c式中R 扣件节点处的支座反力计算值；R c 扣件抗滑承载力设计值。
R =FR=<R c =4. 脚手架立杆整体稳定验算4.1 计算风荷载弯矩值M w ×ωk l a h 2× 1.5=152.25kN·mm=0.119×0.3159× 1.80.851.4=0.119ωk l a h 210M w =0.85×1.4M wk =2.158.00kN3.74=0.205kN/mm 2σ=≤f MFƒW 钢管截面特性σ=≤0.060.770.16恒载弯矩M Gk 0.190.175施工弯矩M Qk 1.080.1750.34施工荷载弯矩M Qk 1.80.180.06挠度ωd 5ql b 4384EI=挠度ωc 恒载弯矩M Gk 0.3152322 2.472322mmkN·m kN·mkN·m 0.32l a 3/100EI1.1461.146kN·m0.181.146满足满足满足满足满足24.2 确定立杆容许长细比4.3 确定稳定系数ψψ==每米立杆承受的结构自重标准值g k =ng 1k ×0.5l a (l b +a )+(n 1+n 2)l a g 3k +l a Hg 4k4.5 施工荷载N QkN Qk =××=4.6 计算轴心力设计值N1.2(N Gk1+N Gk2)+0.85×1.4ΣN QK=×+××=4.7 立杆的稳定计算=说明:距或最大立杆纵距、横距、连墙件间距等部位的立杆段进行验算；双管立杆变截面处主立杆上部单根立杆的稳定性，应按本例进行计算。
双排扣件落地式脚手架计算书

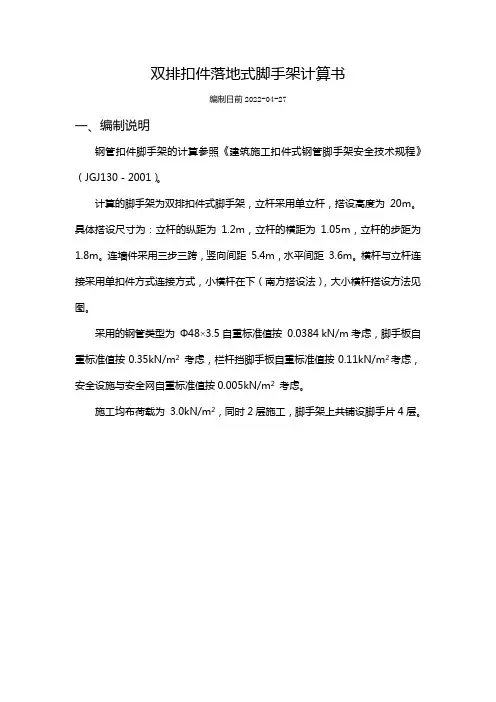

双排扣件落地式脚手架计算书编制日前2022-04-27一、编制说明钢管扣件脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130－2001）。
计算的脚手架为双排扣件式脚手架，立杆采用单立杆，搭设高度为20m。
具体搭设尺寸为：立杆的纵距为1.2m，立杆的横距为1.05m，立杆的步距为1.8m。
连墙件采用三步三跨，竖向间距5.4m，水平间距3.6m。
横杆与立杆连接采用单扣件方式连接方式，小横杆在下（南方搭设法），大小横杆搭设方法见图。
采用的钢管类型为Φ48×3.5自重标准值按0.0384 kN/m考虑，脚手板自重标准值按0.35kN/m2考虑，栏杆挡脚手板自重标准值按0.11kN/m2考虑，安全设施与安全网自重标准值按0.005kN/m2考虑。
施工均布荷载为3.0kN/m2，同时2层施工，脚手架上共铺设脚手片4层。
二、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手片和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
设大横杆数量为：2 根。
㈠均布荷载的计算大横杆的自重标准值：0.0384 kN/m；脚手板的荷载标准值：0.35×1.05/3＝.1225 kN/m；活荷载标准值：3.0×1.05/3＝1.05 kN/m；静荷载的计算值：q1＝1.2×.0384+1.2×.1225＝.1931 kN/m；活荷载的计算值：q2＝1.4×1.05＝1.47 kN/m。
㈡强度计算最大弯矩考虑三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下：M1max＝0.08q1l2＋0.101q2l2跨中最大弯矩为M1max＝0.08×.1931×1.22＋0.101×1.47×1.22＝.236 kN.m 支座最大弯矩计算公式如下：M2max＝－0.10q1l2－0.117q2l2支座最大弯矩为M2max＝－0.10×.1931×1.22－0.117×1.47×1.22＝-.2755 kM.m选择支座弯矩和跨中弯矩的最大值进行强度验算：σ＝M max/W＝.2755×1000000/5080＝54.2323 N/mm2；因为σ＝54.2323 N/mm2≤205 N/mm2符合要求。
外双排脚手架计算
外双排脚手架计算双排落地式脚手架计算书一、编制说明钢管扣件脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130－2001）。
计算的脚手架为双排扣件式脚手架，立杆采用单立杆，搭设高度为20m。
具体搭设尺寸为：立杆的纵距为1.2m，立杆的横距为1.05m，立杆的步距为1.8m。
连墙件采用三步三跨，竖向间距5.4m，水平间距3.6m。
横杆与立杆连接采用单扣件方式连接方式，小横杆在下（南方搭设法），大小横杆搭设方法见图。
采用的钢管类型为Φ48×3.5自重标准值按0.0384 kN/m考虑，脚手板自重标准值按0.35kN/m2 考虑，栏杆挡脚手板自重标准值按0.11kN/m2考虑，安全设施与安全网自重标准值按0.005kN/m2 考虑。
施工均布荷载为3.0kN/m2，同时2层施工，脚手架上共铺设脚手片4层。
二、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手片和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
设大横杆数量为：2 根。
㈠均布荷载的计算大横杆的自重标准值：0.0384 kN/m；脚手板的荷载标准值：0.35×1.05/3＝.1225 kN/m；活荷载标准值：3.0×1.05/3＝1.05 kN/m；静荷载的计算值：q1＝1.2×.0384+1.2×.1225＝.1931 kN/m；活荷载的计算值：q2＝1.4×1.05＝1.47 kN/m。
㈡强度计算最大弯矩考虑三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下：M1max＝0.08q1l2＋0.101q2l2跨中最大弯矩为M1max＝0.08×.1931×1.22＋0.101×1.47×1.22＝.236 kN.m支座最大弯矩计算公式如下：M2max＝－0.10q1l2－0.117q2l2支座最大弯矩为M2max＝－0.10×.1931×1.22－0.117×1.47×1.22＝-.2755 kM.m选择支座弯矩和跨中弯矩的最大值进行强度验算：σ＝Mmax/W＝.2755×1000000/5080＝54.2323 N/mm2；因为σ＝54.2323 N/mm2≤205 N/mm2符合要求。
双排外脚手架计算
主厂房外脚手架承载能力验算纳林河二号矿井选煤厂总承包工程-主厂房外脚手架采用钢管双排外脚手架搭设扣件连接，钢管型号①48.3 X3.6mm，自重39N/m，抗压强度设计值205N/mm 2。
钢管脚手架计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011 )，计算中出现的查表数据除特殊说明外均出自此规范。
现场参数：双排脚手架搭设高度36m ，立杆采用单立杆，立杆纵距L a=1.5m，横距L b=0.8m，步距h=1.8m，连墙件采用二步三跨，竖向间距3.6m水平间距3m。
脚手板采用竹串片脚手板，自重0.35KN/m2;挡脚板采用竹串片脚手板挡板，自重0.172KN/m ；施工活载2KN/m2。
一、纵向、横向水平杆强度、扰度和连接扣件的抗滑移承载力验算1、横向水平杆的抗弯强度计算取一跨，按简支梁均布荷载计算。
小横杆恒载标准值q g1 包括：钢管自重0.039KN/m ，脚手板自重0.35KN/m 2x l.5m=0.525KN/m ，活载标准值q qi=2KN/m 2x i.5m=3KN/m。
弯矩设计值M=1.2M Gk+1.4EM Qk=1.2 X(q gi >L2)/8+1.4 (q qi >L2)/8=1.2 ».56KN/m >0.82/8+1.4 >KN/m X 0.82/8=0.39KN m截面模量W 查表B.0.1知W=5.26cm 2弯曲正应力o=M/W=0.39KN m/5.26cm 2=74N/mm 2<205N/mm 2 满足规范要求！2、横向水平杆的扰度计算扰度w=5qL4/384EIE 为钢管弹性模量=2.06>105I为钢管惯性矩=12.71cm4带入计算得w=1.02mm<800/150 与10mm满足规范要求！3、纵向水平杆抗弯强度计算取3跨计算，恒载均布，活载按最不利位置隔跨布置恒载q g=0.35KN/m 2>0.8m/2+0.039KN/m=0.18KN/m活载q q=2KN/m 2>0.8m/2=0.8KN/m自重弯矩标准值M GK=K1qL2施工荷载弯矩标准值M Qk=K2qL2K1、K2为最不利荷载布置时弯矩系数K1=0.08，K2=0.101弯矩设计值M=1.2M Gk+1.4 EM Qk数据代入得M=0。
双排双立杆脚手架计算书(完整版)
本脚手架计算依据：
《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130- 2001)(以下简称规 范)
《建筑施工手册》第三版(以下简称手册)
1)纵向水平杆、横向水平杆计算
W
6
= 0.478乌=94.09N/mm < f=205N/mm25.08 10
符合要求
(2)变形验算
查规范得：
弹性模量E=2.06X105N/mml
惯性矩l=12.19cm2
作用于横向水平杆线荷载设计值：
q=1.2X0.35X0.75+1.4X3X0.75=3.465 N/m
则挠度为：
44
=也=5彳竿1050__4=2.18mm竺=7mm384EI3842.061012.1910150
1.横向水平杆验算
(1)抗弯验算
作用于横向水平杆弯矩设计值：
M=1.2Mgk+1.4MqK
贝
22
Mna=1.2qG^lb+1.4qQk?b
8 8
2
=(1.2 0.35 0.75 1.430.75) 1.05
8
=0.478KN?m
查规范得：
截面模量W=5.08crm
Q235钢抗弯强度设计值
_Mmax .
同时也小于10mm
满足要求
2.纵向水平杆计算
(1)抗弯验算
横向水平杆向内侧挑出距离为300mm按200mn计算
a1)2=0.5X3.465X1.05X(1 +竺)2=2.578KN
lb1.05
双排脚手架及满堂脚手架配件量计算

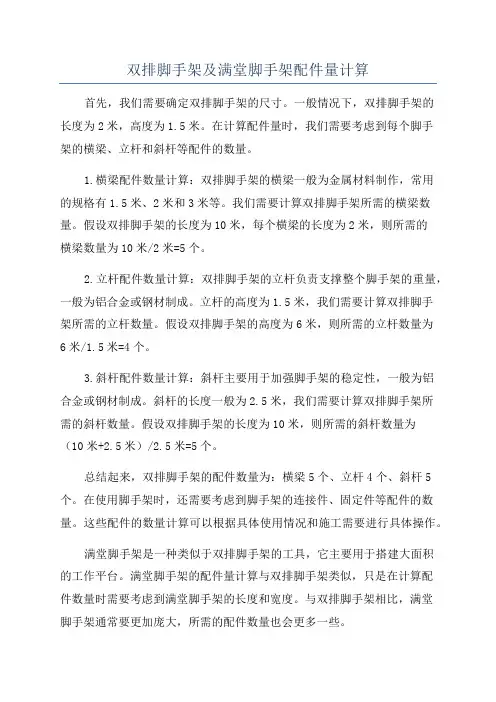

双排脚手架及满堂脚手架配件量计算首先，我们需要确定双排脚手架的尺寸。
一般情况下，双排脚手架的长度为2米，高度为1.5米。
在计算配件量时，我们需要考虑到每个脚手架的横梁、立杆和斜杆等配件的数量。
1.横梁配件数量计算：双排脚手架的横梁一般为金属材料制作，常用的规格有1.5米、2米和3米等。
我们需要计算双排脚手架所需的横梁数量。
假设双排脚手架的长度为10米，每个横梁的长度为2米，则所需的横梁数量为10米/2米=5个。
2.立杆配件数量计算：双排脚手架的立杆负责支撑整个脚手架的重量，一般为铝合金或钢材制成。
立杆的高度为1.5米，我们需要计算双排脚手架所需的立杆数量。
假设双排脚手架的高度为6米，则所需的立杆数量为6米/1.5米=4个。
3.斜杆配件数量计算：斜杆主要用于加强脚手架的稳定性，一般为铝合金或钢材制成。
斜杆的长度一般为2.5米，我们需要计算双排脚手架所需的斜杆数量。
假设双排脚手架的长度为10米，则所需的斜杆数量为（10米+2.5米）/2.5米=5个。
总结起来，双排脚手架的配件数量为：横梁5个、立杆4个、斜杆5个。
在使用脚手架时，还需要考虑到脚手架的连接件、固定件等配件的数量。
这些配件的数量计算可以根据具体使用情况和施工需要进行具体操作。
满堂脚手架是一种类似于双排脚手架的工具，它主要用于搭建大面积的工作平台。
满堂脚手架的配件量计算与双排脚手架类似，只是在计算配件数量时需要考虑到满堂脚手架的长度和宽度。
与双排脚手架相比，满堂脚手架通常要更加庞大，所需的配件数量也会更多一些。
在计算满堂脚手架的配件量时，我们需要根据具体使用情况和工程要求进行计算。
我们需要确定满堂脚手架的面积，并结合满堂脚手架的垂直支撑杆和水平撑杆等配件的长度进行计算。
同样，还需要考虑到满堂脚手架的连接件、固定件等配件的数量。
在实际的工程中，满堂脚手架的配件数量的计算可能会更加复杂，需要根据具体的工程要求、设计方案和实际搭建情况进行计算。
对于大型的满堂脚手架，还需要考虑到脚手架的承重能力、稳定性等因素。
扣件式落地双排脚手架计算书(搭设高度36M)
3.强度验算
最大应力计算值σ = 1×0.289×106/5.26×103=54.894 N/mm2； 小横杆实际弯曲应力计算值σ=54.894N/mm2 小于抗弯强度设计值[f]=205N/mm2，满足 要求！
4.挠度验算
最大挠度ν=0.552mm；
小横杆实际最大挠度计算值ν=0.552mm 小于最大允许挠度值min（800/150，10） =5.333mm，满足要求！
一、参数信息
1.脚手架搭设参数
脚手架从地面开始搭设
搭设高度(m)
36
顶步栏杆高(m)
1.5
内立杆距墙(m)
0.3
立杆步距(m)
双排扣件式钢管脚手架计算
双排扣件式钢管脚手架计算书本工程脚手架搭设高度为43m，用于结构装修Q K=m2，立杆横距L b=，步距h=，纵距L a=，连墙件2步3跨设置，工程所在地区基本风压W O=m2，地面粗糙度为B类，背靠建筑物为开洞墙。
采用木脚手板，自重m2，满铺3层，φ48×的钢管自重m，A=，W=，I=，I=，f=205N/mm2，E=×105N/mm2，扣件抗滑承载力设计值8KN，施工层横向水平杆间距为。
密目网采用2000目/100cm2。
一、横向水平杆计算（按受均布荷载简支梁计算）1、横向水平杆所受线荷载的标准值和设计值。
q k=+2) ×+=mq=×++×2×=m2、抗弯强度计算 M=81ql 2b =81××=W M 361008.510432.0⨯⨯、变形计算 V=EIl q bk 38454=()45431019.121006.2384102.18.15⨯⨯⨯⨯⨯⨯⨯=2mm V=2mm<150b l =8mm 及10mm∴横向水平杆满足要求二、纵向水平杆计算（按受集中荷载的三跨连续梁计算）1、F k =21q k l b (1+bl a 1)2= F=21q k l b (1+bl a 1)2= 2、抗弯强度计算M==××=361008.510473.0⨯⨯、扣件抗滑承载力计算R=+1)F=×=<R c =8KN4、变形计算 V=EI l F a k 100146.13=453331019.121006.2100)105.1(1035.1146.1⨯⨯⨯⨯⨯⨯⨯⨯=V=<10mm 及1501500=10mm ∴纵向水平杆满足要求。
三、立杆计算（容许长细比及稳定性）1、确定立杆计算部位：取底层立杆段2、计算立杆的轴压力设计值N G1K =×43=N G2K =×+×××3+×+××43=ΣN QK =2+××=不组合风荷载时立杆轴压力设计值N=(N G1K +N G2K )+ΣN QK=++×=组合风荷载时，立杆轴压力设计值N=(N G1K +N G2K )+×ΣN QK=++××=3、W K =·U S ·W O =××××2×=m 2M W =104.185.02h l w a k ⨯ =105.15.158.04.185.02⨯⨯⨯⨯=、立杆容许长细比及稳定系数λ=i kuh =58.150.155.11⨯⨯=147<[λ]=210 验算立杆稳定的长细比:λ=58.115055.1155.1⨯⨯=169 查表得Q=5、验算立杆稳定性不组合风荷载时：QA N =489248.01018.123⨯⨯=100N/mm 2<f=205N/mm 2组合风荷载时QA N +W M W =489248.01071.113⨯⨯+361008.51023.0⨯⨯ =+=mm 2<f=205N/mm 2∴立杆满足要求。
双排脚手架工程量计算公式举例说明
双排脚手架工程量计算公式举例说明在建筑施工中，双排脚手架可是个常见且重要的家伙。
要搞清楚它的工程量计算，那可得费点心思。
咱们今天就来好好说道说道这双排脚手架工程量的计算公式。
咱先来说说啥是双排脚手架。
简单讲，就是在建筑物的外墙周围，左右两边都搭起的脚手架。
这就像给建筑物穿上了一层“保护甲”，让工人师傅们能安全又方便地干活。
那它的工程量咋算呢？咱先从基础的说起。
双排脚手架的工程量通常按照外墙外边线的长度乘以外墙的高度来计算。
这外墙的高度呢，要从设计室外地坪算到檐口的高度或者女儿墙的顶部。
比如说，有个小三层的楼房，长 20 米，宽 10 米，室外地坪到檐口的高度是 10 米。
那这外墙外边线的长度就是（20 + 10）× 2 = 60 米。
然后乘以高度 10 米，这双排脚手架的工程量就是 600 平方米。
但这里面还有些小细节得注意。
要是有突出墙面的阳台，那阳台这部分可不能重复计算。
还有，如果建筑物有不同的高度，那得分别计算。
我之前在一个工地上就碰到过这么个情况。
那是个商住两用楼，下面两层是商铺，上面是住宅。
商铺的层高比较高，住宅的层高相对低一些。
刚开始计算工程量的时候，有人就把整个楼当成一样高来算了，结果可闹了笑话。
后来我们重新仔细测量，按照不同的高度分段计算，这才把工程量算对。
另外，还有一些特殊部位，比如楼梯间、电梯间的外墙，这些地方的脚手架工程量也要单独计算。
总之，计算双排脚手架的工程量可不能马虎，得仔细测量，按照公式，注意各种细节，才能算出准确的结果。
这样才能保证工程预算准确，施工顺利进行。
希望我上面说的这些能让您对双排脚手架工程量的计算有更清楚的了解。
在实际操作中，多琢磨多练习，您就会越来越熟练啦！。
双排钢管脚手架施工方案(详细计算书)
双排钢管脚手架施工方案一、工程概况双排钢管脚手架是在建筑施工中常用的一种支撑结构，用于支持工人、材料和设备。
本文将详细介绍双排钢管脚手架的施工方案，并提供相关的计算书。
二、脚手架材料1.主材料：直径48mm、壁厚3.5mm的Q235高频焊接钢管。
2.连接件：套筒式钢管脚手架连接件。
3.支撑：支杆、水平杆、斜杆等。
三、施工步骤1.地基处理：保证地基承载力符合要求。
2.定位安装：根据设计要求放置基础，确定双排钢管脚手架的位置。
3.搭设立杆：将钢管立杆按照设计要求固定到地基上。
4.搭设横杆：将水平杆按照设计要求安装在立杆之间。
5.加固支撑：安装斜杆进行加固，增加整体稳定性。
6.搭设底层工作平台：根据建筑高度需求，搭设底层工作平台。
7.搭设上层工作平台：根据需要，继续搭设上层工作平台。
四、荷载计算1. 铺设板材 - 板材荷载：500kg/m² - 板材重量：30kg/平方米2. 人员活动 - 人员荷载：200kg/平方米3. 工具设备 - 工具设备荷载：100kg/平方米五、结构稳定性计算1.脚手架自重计算：根据材料重量和脚手架结构计算自重。
2.风荷载计算：考虑脚手架在风力作用下的稳定性。
3.水平荷载计算：考虑横向水平荷载对脚手架的影响。
六、安全注意事项1.搭设过程中，工人需系好安全带，确保安全。
2.定期检查脚手架连接件的稳定性，及时更换磨损部件。
3.遇雨天或风力大的情况下，暂停施工，避免安全事故发生。
结语双排钢管脚手架是建筑施工中重要的支撑结构，施工方案的完备性和安全性直接关系到整个工程的顺利进行。
通过本文的介绍，希望能够提供关于双排钢管脚手架施工方案的参考，并加强对施工安全的重视。
双排脚手架计算书{zx}
钢管落地脚手架计算书工程。
工程建设地点:。
属于结构。
地上层。
地下层。
建筑高度：。
标准层层高：。
总建筑面积：平方米。
总工期：天。
本工程由投资建设，设计，地质勘察，监理，组织施工。
由担任项目经理，担任技术负责人。
扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》()、《建筑地基基础设计规范》( )、《建筑结构荷载规范》( )、《钢结构设计规范》( )等编制。
.一、参数信息.脚手架参数双排脚手架搭设高度为，立杆采用单立杆。
搭设尺寸为：横距为，纵距为，大小横杆的步距为。
内排架距离墙长度为。
小横杆在上，搭接在大横杆上的小横杆根数为根。
采用的钢管类型为ΦΧ。
横杆与立杆连接方式为单扣件。
连墙件采用两步三跨，竖向间距，水平间距，采用扣件连接。
连墙件连接方式为双扣件。
.活荷载参数施工均布活荷载标准值。
脚手架用途:装修脚手架。
同时施工层数层。
.风荷载参数本工程地处广东东莞市，基本风压。
风荷载高度变化系数μ，计算连墙件强度时取，计算立杆稳定性时取，风荷载体型系数μ为。
.静荷载参数每米立杆承受的结构自重标准值()。
脚手板自重标准值()。
栏杆挡脚板自重标准值()。
安全设施与安全网()。
脚手板类别:竹笆片脚手板。
栏杆挡板类别:竹笆片脚手板挡板。
每米脚手架钢管自重标准值()。
脚手板铺设总层数。
.地基参数地基土类型:素填土。
地基承载力标准值()。
立杆基础底面面积()。
地基承载力调整系数。
二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
.均布荷载值计算小横杆的自重标准值: 。
脚手板的荷载标准值: ×。
活荷载标准值: ×。
荷载的计算值: ×××。
小横杆计算简图.强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩，计算公式如下:最大弯矩×·。
最大应力计算值σ 。
双排外脚手架计算
双排外脚手架计算1. 概述本文档主要介绍了双排外脚手架的计算方法，包括脚手架的搭设高度、跨度、立杆间距、横杆间距、纵距、步距等参数的计算方法，以及立杆、横杆、纵杆、扣件等受力分析和计算。
2. 脚手架搭设参数计算2.1 搭设高度脚手架的搭设高度应根据施工要求及建筑物的高度确定。
一般可根据建筑物的高度、施工层数、施工内容等因素综合考虑，适当预留一定的高度。
2.2 跨度脚手架的跨度指脚手架横杆的长度，一般可根据建筑物跨度和施工需求确定。
脚手架跨度不宜过大，以免造成脚手架不稳定。
一般跨度范围在6-8米之间。
2.3 立杆间距脚手架的立杆间距指立杆之间的距离，一般可根据脚手架搭设高度、跨度等因素确定。
立杆间距应保持均匀，一般为跨度的1/3-1/4。
2.4 横杆间距脚手架的横杆间距指横杆之间的距离，一般可根据脚手架搭设高度、跨度等因素确定。
横杆间距应保持均匀，一般为跨度的1/2-1/3。
2.5 纵距脚手架的纵距指纵杆之间的距离，一般可根据脚手架搭设高度、跨度等因素确定。
纵距应保持均匀，一般为跨度的1/3-1/4。
2.6 步距脚手架的步距指脚手架横杆的步距，一般可根据脚手架搭设高度、跨度等因素确定。
步距应保持均匀，一般为跨度的1/2-1/3。
3. 受力分析和计算3.1 立杆受力分析立杆是脚手架的主要支撑构件，承受着脚手架的全部荷载。
立杆的受力计算应考虑立杆的自重、横向风力、纵向风力、施工荷载等因素。
3.2 横杆受力分析横杆是脚手架的连接构件，承受着立杆传来的荷载，并将其传递到立杆上。
横杆的受力计算应考虑横杆的自重、施工荷载、风力等因素。
3.3 纵杆受力分析纵杆是脚手架的拉结构件，承受着脚手架的纵向风力，并将其传递到立杆上。
纵杆的受力计算应考虑纵杆的自重、风力等因素。
3.4 扣件受力分析扣件是脚手架连接立杆和横杆的紧固件，承受着立杆和横杆传来的荷载。
扣件的受力计算应考虑扣件的自重、施工荷载等因素。
4. 结论本文档详细介绍了双排外脚手架的计算方法，包括脚手架搭设参数的计算和受力分析。
落地式双排钢管脚手架计算
落地式双排钢管脚手架计算一、计算参数：1.脚手架参数双排脚手架搭设高度为35米，立杆采用单立管；搭设尺寸为：立杆的纵距为1.5米，立杆的横距为0.9米，大小横杆的步距为1.8 米；内排架距离墙长度为0.35米；大横杆在上，搭接在小横杆上的大横杆根数为2 根；采用的钢管类型为Φ48.3×3.6；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为0.80；连墙件采用两步三跨，竖向间距3.6 米，水平间距4.5 米，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载标准值:2.000 kN/m2；脚手架用途:装修脚手架；同时施工层数:2 层；3.风荷载参数本工程地处黑龙江省尚志市，基本风压为0.65 kN/m2；风荷载高度变化系数μz 为1.00，风荷载体型系数μs 为0.65；脚手架计算中考虑风荷载作用4.静荷载参数每米立杆承受的结构自重标准值(kN/m2):0.1248；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网(kN/m2):0.005；脚手板铺设层数:7；脚手板类别:冲压钢脚手板；栏杆挡板类别:栏杆、木脚手板挡板；每米脚手架钢管自重标准值(kN/m2):0.038；5.地基参数地基土类型:素填土；地基承载力标准值(kpa):160.00；立杆基础底面面积(m2):0.25；地基承载力调整系数:1.00。
二、大横杆的计算:按照《扣件式钢管脚手架安全技术规范》(JGJ130-2011)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的下面。
将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值:P1=0.038 kN/m ；脚手板的自重标准值:P2=0.3×0.9/(2+1)=0.09 kN/m ；活荷载标准值: Q=2×0.9/(2+1)=0.6 kN/m；静荷载的设计值: q1=1.2×0.038+1.2×0.09=0.154 kN/m；活荷载的设计值: q2=1.4×0.6=0.84 kN/m；图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)图2 大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图1、图2组合。
双排脚手架计算(完整版)
脚手架施工方案一、工程概况本工程建筑面积3988.4m2，建筑层数三层，局部四层，建筑结构类型框架，总高度为16.3m。
二、搭设形式和材质1、本工程采用双排落地式外脚手架（扣件式钢管脚手架），架体外围护密目安全网封闭。
2、钢管选用国家标准《直缝电焊钢管》（GB/T13793）3号普通钢管，其质量符合《碳素结构钢》（GB/T700）中Q235-A级钢的规定，尺寸为外径48mm，壁厚3.5mm。
新、旧架管在使用前应保养、除锈，刷防锈漆，统一涂色。
3、扣件采用铸铁扣件，其材质符合国家标准《钢管脚手架扣件》（GB15831）规定。
4、脚手板采用竹脚手板。
三、施工准备1、单位工程负责人应按施工组织设计中有关规定的要求，向架设作业和使用人员进行技术交底。
2、应按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001，8.1构配件检查与验收中8.1.1—8.1.5条规定和施工组织设计的要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。
3、经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
4、搭设前应对场地进行平整，清除场地杂物，硬化基础，并做排水措施。
5、当脚手架下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。
四、搭设（一）地基与基础1、脚手架地基与基础的施工根据脚手架搭设高度、搭设场地土质情况与现行国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）的有关规定进行。
2、脚手架底座底面标高宜高于自然地坪50mm。
基础平整夯实，宜采用砼硬化，立杆垂直落在垫板上，垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板，亦可采用槽钢。
3、脚手架基础经验验收合格后，应按施工组织设计的要求定位放线。
并将底座、垫板准确放在定位线上。
（二）搭设1、搭设作业顺序：先搭设立杆，立杆底部用横、纵向扫地杆固定（固定立杆底端前，应确保立杆垂直），沿着建筑物竖起3-4根立杆后，随即装设第一步纵向水平杆（与立杆扣接固定），和横向水平杆（小横杆，靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直和平杆水平使其符合要求后，按40-60N.m力矩拧紧扣件螺栓，形成构架的起始段，按照上述要求依次向前延伸（水平杆采用对接、立杆采用对接），直至第一步架体交圈完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脚手架施工方案一、工程概况本工程建筑面积3988.4m2，建筑层数三层，局部四层，建筑结构类型框架，总高度为16.3m。
二、搭设形式和材质1、本工程采用双排落地式外脚手架（扣件式钢管脚手架），架体外围护密目安全网封闭。
2、钢管选用国家标准《直缝电焊钢管》（GB/T13793）3号普通钢管，其质量符合《碳素结构钢》（GB/T700）中Q235-A级钢的规定，尺寸为外径48mm，壁厚3.5mm。
新、旧架管在使用前应保养、除锈，刷防锈漆，统一涂色。
3、扣件采用铸铁扣件，其材质符合国家标准《钢管脚手架扣件》（GB15831）规定。
4、脚手板采用竹脚手板。
三、施工准备1、单位工程负责人应按施工组织设计中有关规定的要求，向架设作业和使用人员进行技术交底。
2、应按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001，8.1构配件检查与验收中8.1.1—8.1.5条规定和施工组织设计的要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。
3、经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
4、搭设前应对场地进行平整，清除场地杂物，硬化基础，并做排水措施。
5、当脚手架下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。
四、搭设（一）地基与基础1、脚手架地基与基础的施工根据脚手架搭设高度、搭设场地土质情况与现行国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）的有关规定进行。
2、脚手架底座底面标高宜高于自然地坪50mm。
基础平整夯实，宜采用砼硬化，立杆垂直落在垫板上，垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板，亦可采用槽钢。
3、脚手架基础经验验收合格后，应按施工组织设计的要求定位放线。
并将底座、垫板准确放在定位线上。
（二）搭设1、搭设作业顺序：先搭设立杆，立杆底部用横、纵向扫地杆固定（固定立杆底端前，应确保立杆垂直），沿着建筑物竖起3-4根立杆后，随即装设第一步纵向水平杆（与立杆扣接固定），和横向水平杆（小横杆，靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直和平杆水平使其符合要求后，按40-60N.m力矩拧紧扣件螺栓，形成构架的起始段，按照上述要求依次向前延伸（水平杆采用对接、立杆采用对接），直至第一步架体交圈完成。
交圈后，再全面检查一遍构架质量和地基情况，严格确保设计要求和构架质量。
设置连墙件按第一步架的作业程序和要求搭设第二步、第三步……随搭设进程及时装设连墙件和剪刀撑要装设作业层间横杆、铺设脚手板和装设作业层栏杆、挡脚板或围护，封闭措施。
搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可拆除。
当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。
脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。
每搭完一步脚手架后，应按《建筑施工扣件式钢管脚手架安全技术规范》表8.2.4的规定校正步距、纵距、横距及立杆的垂直度。
按照以上程序和要求搭设脚手架，每10—13m进行一次检查验收。
2、架体搭设：（1）架体间距、立杆、纵向水平杆、横向水平杆：a、立杆与纵向水平杆必须用直角扣件扣紧，不得隔步设置或漏扣，立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向应错开，高距不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。
立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。
b、纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨，纵向水平杆接长宜采用对接扣件连接，纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至主节点的距离不宜大于纵距的1/3c、双排脚手架的横向水平杆两端应采用直角扣件固定在纵向水平杆上。
主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。
作业层上非主节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
脚手架的横向水平杆靠墙一端至墙面距离不宜大于100mm。
（2）剪刀撑、连墙件a、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离为150mm。
剪刀撑的接长宜采用搭接，搭接长度为1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端部距离为100mm。
每道剪刀撑宽度为4跨，6m，斜杆与地面的倾角宜在45℃-60℃之间。
剪刀撑应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支撑在垫块或垫板上。
剪刀撑自脚手架转角处开始设置，高度随架体高度延伸。
本工程按照立杆间距1.5m计算，剪刀撑4跨6m。
两个剪刀撑之间的净距离为15m。
按照建筑实际长度、宽度，设置剪刀撑。
b、连墙件：①脚手架与建筑物之间应设置连墙件，连墙件按水平方向为4.5m，垂直方向为4.5m设一拉结点，拉结点在顶部和转角处加密，即在转角1m以内范围按垂直方向4m设一拉结点，顶部80cm以内范围按水平方向4.5m设一拉结点。
②连墙件应靠近主节点设置，偏离主节点的距离不大于300mm，应从底层第一步纵向水平杆处开始设置，当该处设置困难时，应采用其他可靠措施固定，宜优先采用菱形布置，也可采用方形或矩形布置。
③本工程连墙件采用刚性连墙构造形式，连接形式如图所示：i、单杆穿墙夹墙式——单根小横杆穿过墙体，墙体两侧用0.6m的短钢管（立放或横放）塞以垫木（6×8或5×10）固定。
ii、双杆穿墙夹固式——对上下或左右相邻的小横杆穿过墙体，在墙体两侧用小横杆塞以垫木固定。
（3）、防护栏、脚手板、通道a、防护栏：脚手架外侧自第二步起必须设置900mm防护栏杆和180mm挡脚板，脚手架内侧形成临边的，在脚手架内侧设1.2m高的防护栏杆和180mm的挡脚板。
b、脚手板：①作业层架板满铺并且做到稳固，离开墙面120-150mm。
②自顶层作业层的脚手板往下计，宜每隔12m铺设一层架板作为防护层，并在作业层下设水平兜网防护。
③在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动。
④脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130-150mm，两块脚手板外伸长度的和不应大于300mm；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。
c、通道：①上人通道应单独附着于外架设置，不宜设置在架体内。
②通道应设置为之字形，上人斜道坡度宜为1：3，宽度不宜小于1m；③斜道拐弯处应设置平台，其宽度不应小于斜道宽度。
斜道两侧及平台外围均应设置栏杆及挡脚板。
栏杆高度应为1.2m，挡脚板高度不应小于180mm。
④斜道立杆应单独设置，不得借用外架立杆，并应在垂直方向和水平方向每隔一步或一个纵距设一个连接。
⑤通道脚手板铺设时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于500mm，接头宜采用搭接，下面的板头应搭在上面的板头，板头的凸棱外用三角木填顺。
⑥斜道脚手板上应每隔250-300mm设置一根防滑木条，木条厚度宜为20-30mm。
脚手架搭设的技术要求、允许偏差与检验方法，按照《建筑施工扣件式钢管脚手架安全技术规范》表8.24.的规定执行。
（三）检查验收1、新钢管的检查应符合下列规定：（1）应有产品质量合格证；（2）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位硬弯、毛刺、压痕和深的划道；（3）钢管外径、壁厚、端面等的偏差，应分别符合允许偏差表的规定；（4）钢管必须涂有防锈漆。
2、扣件（1）新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。
当对扣件质量怀疑时，应按现行国家钢管脚手架扣件（GB15831）的规定抽样检测。
（2）旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用出现滑丝的螺栓必须更换。
（3）新、旧扣件均应进行防锈处理。
3、脚手架的检查与验收：脚手架及其地基基础应在下列阶段进行检查和验收：（1）基础完工后及脚手架搭设前；（2）作业层上施加荷载前；（3）每搭设完10-13m高度后；（4）达到设计高度后；（5）遇有六级大风或大雨后。
脚手架使用中，应定期检查下列项目：（1）杆件的设置和连接，连墙件、支撑、的构造是否符合要求；（2）地基是否积水，底座是否松动，立杆是否悬空；（3）扣件螺栓是否松动；（4）安全防护措施是否符合要求；（5）是否超载。
五、安全管理1、脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》（GB5036）考核合格的专业架子工。
上岗人员应定期体检，合格者方可持证上岗。
2、搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
3、脚手架的构配件质量与搭设质量，应按《建筑施工扣件式钢管脚手架安全技术规范》第八章的规定进行检查验收，合格后方准使用。
4、作业层上的施工荷载应符合设计要求，不得超载。
不得将模板支架、揽风绳、和其他管道固定在脚手架上；严禁悬挂起重设备。
5、当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆除作业。
雨、雪后上架作业应有防滑措施，并应扫除积雪。
6、脚手架的安全检查与维护，应按《建筑施工扣件式钢管脚手架安全技术规范》第8.2.2-8.2.5条的规定进行。
安全网应按有关规定搭设或拆除。
7、在脚手架使用期间，严禁拆除下列杆件：（1）主节点处的纵、横向水平杆，纵、横向扫地杆；（2）连墙件。
8、不得在脚手架基础及其邻近处进行挖掘作业，否则应采取安全措施，并报主管部门批准。
9、临街、临路搭设脚手架时，外侧应有防止坠物伤人的防护措施。
10、在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。
11、工地临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标准《施工现场临时用电安全技术规范》（JGJ46）的有关规定执行。
12、搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。
六、脚手架的拆除（一）拆除脚手架的准备工作：1、应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；2、应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施。
3、应由单位工程负责人进行拆除安全技术交底。
4、应清除脚手架上的杂物及地面障碍物。
（二）、拆除：1、拆除作业必须由上而下逐层进行，严禁上下同时作业。
2、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。
3、当脚手架拆至下部最后一根长立杆的高度（欲6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。
