插接式密集绝缘母线槽检验规程
裸母线封闭母线插接式母线安装分项工程检验批质量验收记录
裸母线封闭母线插接式母线安装分项工程检验批质量验收记录一、工程概况二、检验批准备工作1.组织人员：由工程施工单位选派质检员和技术人员组成验收小组；2.准备工具：准备好测量仪器、检测设备和相应的标准样品；3.验收资料：准备本次工程的相关图纸、设计文件、材料合格证明等。
三、检验内容1.母线槽的铺设：（1）检查母线槽的基础施工是否符合要求，是否满足设计要求；（2）检查母线槽的尺寸是否准确，交叉接头是否紧密，地面平整度是否合格；2.母线接插件的安装：（1）检查母线接插件的制造厂家是否合格，是否符合规定的技术标准；（2）检查母线接插件的安装是否牢固，接触面是否平整，接触电阻是否符合要求；3.母线连接件的安装：（1）检查连接件的制造厂家是否合格，是否符合规定的技术标准；（2）检查连接件的安装是否牢固，连接是否紧密，连接电阻是否符合要求；4.母线的绝缘检查：（1）检查母线的绝缘状况是否符合要求，是否存在放电现象；（2）检查绝缘材料的质量是否合格，是否存在外观缺陷；5.防护措施的安装：（1）检查防护设施的安装是否完善，是否符合相关要求；（2）检查防护设施的可靠性，是否达到设计要求；四、检验过程1.检查母线槽的铺设情况：通过实地检查母线槽的铺设情况，确认母线槽的基础施工符合要求，母线槽的尺寸和交叉接头是否满足设计要求，地面平整度是否合格；2.检查母线接插件的安装情况：检查母线接插件的制造厂家是否合格，是否符合规定的技术标准。
通过实地检查，确认母线接插件的安装是否牢固，接触面是否平整，接触电阻是否符合要求；3.检查母线连接件的安装情况：检查连接件的制造厂家是否合格，是否符合规定的技术标准。
通过实地检查，确认连接件的安装是否牢固，连接是否紧密，连接电阻是否符合要求；4.检查母线的绝缘情况：通过绝缘电阻检测和放电现象检测，检查母线的绝缘状况是否符合要求。
同时检查绝缘材料的质量，是否存在外观缺陷；5.检查防护措施的安装情况：通过实地检查，确认防护设施的安装是否完善，是否符合相关要求。
密集型铜母线槽技术条件
密集型母线槽技术规范1：对母线槽的基本要求：1)导体材料：采用国标T2电解铜拉拔而成的高纯度电工用铜，其纯度大于99.9%，全长镀锡铜导体。
2)外壳：采用足够强度的优质铝镁合金型材，带散热筋，表面要做防氧化处理。
要求型材厚度不低于4mm ，散热能力强，防腐蚀能力强，无磁性等优点。
外壳保护电路连续性电阻≤0.007Ω3)2：采用标准绝缘材料：铜排采用杜邦聚脂薄膜整体包覆，要求绝缘材料无卤，阻燃等级B 级以上，耐热温度130℃以上。
必须通过中国强制性认证3C ，且制造、检验、安装和验收满足下列标准： IEC 60439.2－2005《国际电工化协会标准》（国家电工标准）GA/T537-2005《（母线干线系统）阻燃、防火、耐火母线槽性能的试验方法》（国标） JB/T 9662-2011《密集绝缘母线干线系统》（密集母线行业标准） GBJ 149-90《电气装置安装工程母线装置施工及验收规范》 GB4208-2008《外壳防护等级 （IP 代码） 》 GB5585.1～3-2005《电工用铜、铝及其合金母线》 GB6892《工业用铝合金热挤压型材》 ENMABU1.1《母线槽安装、维护标准》GB7251.1-2005《低压成套开关设备和控制设备第一部分：型式试验或部分型式试验成套设备》GB7251.2-2006《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》GB50303-2012 《建筑电气工程施工质量验收规范》耐火母线槽符合GB7251.1-2005/ GB7251.2.-2006标准外另需增加着火时线路完整性试验。
耐火母线槽线路完整性试验需要按GA/T537-2005.4.3耐火性能试验最高温度为950℃，涉及着火30分钟后喷淋试验，另接GB19216-2003供火950℃，180分钟+15分钟的线路完整性试验，并提供公安消防指定的检验报告及3C 认证。
3：母线主要技术参数母线主要技术参数表4 ：结构与散热性1)温升要求如下表（厂家须图纸中各个电流规格的第三方温升检测报告）：注：货到工地时，招标方有权随机抽样送往检测所做温升检测以验证母线槽的载流能力，检测不合格后由此引起工期损失和财物损失由厂家（或施工单位）自行承担，并保留追究其他损失的权利。
裸母线、封闭母线、插接式母线安装检验批质量验收记录
端子的螺栓搭接
第11.1.2条
3
封闭、插接式母线的组对连接
第11.1.3-2,3条
4
室内裸母线的最小安全净距
第11.1.4条
5
高压母线交流工频耐压试验
第11.1.5条
6
低压母线交接试验
第11.1.6条
7
封闭、插接式母线与外壳同心；
允许偏差（
1
母线支架的固定
第11.2.1条
2
母线与母线、母线与电器接线端子搭
裸母线、封闭母线、插接式母线安装检验批质量验收记录
工程名称
分部(子分部)工程名称
验收部位
施工单位
专业工长
（施工员）
项目经理
施工执行标准
名称及编号
分包单位
分包项目
经理
施工班组长
质量验收规范的规定
施工单位自检记录
监理(建设)单位
验收记录
主
控
项
目
1
可接近裸露导体的接地或接零
第11.1.1条
2
母线与母线、母线与电器接线
接面处理
第11.2.2条
3
母线的相序排列及涂色
第11.2.3条
4
母线在绝缘子上的固定
第11.2.4条
5
封闭、插接式母线的组装和固定
第11.2.5条
施工操作依据
质量检查记录
施工单位检查
结果评定
项目专业项目专业
质量检查员：技术负责人：
年月日
监理（建设）
单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）
母线槽质量鉴定
母线槽质量鉴定母线槽是电力系统的重要组成部分，质量的鉴定对其有着至关重要的意义。
因此，对母线槽的质量鉴定尤为重要，有助于保证电力系统安全、稳定运行。
一、母线槽质量鉴定原则1、基于准确的计量标准和严格的技术作业流程。
母线槽质量鉴定应当基于准确的计量标准和严格的技术作业流程，以确保系统的可靠性和安全性。
2、根据行业标准施行。
母线槽质量鉴定应当严格遵守行业标准，依据标准文件对母线槽进行鉴定，确保质量合格可使用。
3、建立完善的检验流程。
母线槽质量鉴定应当建立完善的检验流程，包括对材质、尺寸、图面等方面的严格检验。
4、注重实际应用场景。
母线槽质量鉴定应当注重实际应用场景，确保母线槽的安装和使用过程的可靠性和安全性。
二、母线槽质量鉴定过程1、在线检查。
用户在母线槽安装时进行在线检查，检查母线槽的外观和尺寸，发现有任何不合格的项目就要及时修改或改造，以确保母线槽的正常工作和系统的安全性。
2、线面检查。
用户可以使用复杂的测量仪器对母线槽内部线面进行检查，以确保其功能正常，延长寿命。
3、绝缘检查。
在母线槽安装后可以使用特殊的测量仪器，对母线槽的绝缘状况进行检查，以确保其安全性可靠。
4、热负荷检查。
在安装完成，系统开启后，可以使用测温仪等设备对母线槽的热负荷进行检查，以确保母线槽的有效性和稳定性。
三、母线槽质量鉴定结果母线槽质量鉴定完毕后，应当及时将检测结果科学记录，经鉴定合格的应及时投入使用，否则应及时将其送回工厂改造或报废。
同时，应定期对母线槽进行复检，以确保其永久的可靠性和安全性。
综上所述，母线槽质量鉴定对于确保电力系统的可靠性和安全性至关重要，应当建立完善的检验流程，建立可靠的质量鉴定程序，严格执行行业标准，把母线槽的质量保证在一定的水平。

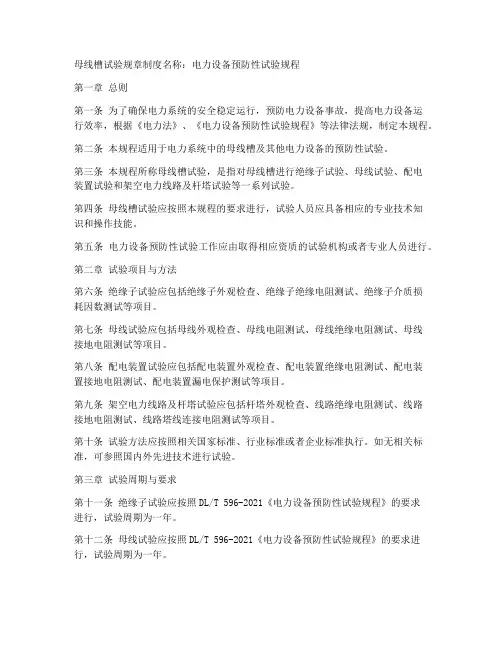

母线槽试验规章制度名称
母线槽试验规章制度名称：电力设备预防性试验规程第一章总则第一条为了确保电力系统的安全稳定运行，预防电力设备事故，提高电力设备运行效率，根据《电力法》、《电力设备预防性试验规程》等法律法规，制定本规程。
第二条本规程适用于电力系统中的母线槽及其他电力设备的预防性试验。
第三条本规程所称母线槽试验，是指对母线槽进行绝缘子试验、母线试验、配电装置试验和架空电力线路及杆塔试验等一系列试验。
第四条母线槽试验应按照本规程的要求进行，试验人员应具备相应的专业技术知识和操作技能。
第五条电力设备预防性试验工作应由取得相应资质的试验机构或者专业人员进行。
第二章试验项目与方法第六条绝缘子试验应包括绝缘子外观检查、绝缘子绝缘电阻测试、绝缘子介质损耗因数测试等项目。
第七条母线试验应包括母线外观检查、母线电阻测试、母线绝缘电阻测试、母线接地电阻测试等项目。
第八条配电装置试验应包括配电装置外观检查、配电装置绝缘电阻测试、配电装置接地电阻测试、配电装置漏电保护测试等项目。
第九条架空电力线路及杆塔试验应包括杆塔外观检查、线路绝缘电阻测试、线路接地电阻测试、线路塔线连接电阻测试等项目。
第十条试验方法应按照相关国家标准、行业标准或者企业标准执行。
如无相关标准，可参照国内外先进技术进行试验。
第三章试验周期与要求第十一条绝缘子试验应按照DL/T 596-2021《电力设备预防性试验规程》的要求进行，试验周期为一年。
第十二条母线试验应按照DL/T 596-2021《电力设备预防性试验规程》的要求进行，试验周期为一年。
第十三条配电装置试验应按照DL/T 596-2021《电力设备预防性试验规程》的要求进行，试验周期为一年。
第十四条架空电力线路及杆塔试验应按照DL/T 596-2021《电力设备预防性试验规程》的要求进行，试验周期为一年。
第十五条试验结果应符合以下要求：（一）绝缘子试验：绝缘子绝缘电阻应满足设计要求；绝缘子介质损耗因数应满足设计要求。
母线槽验收标准
母线槽验收标准
1. 外观检查
1.1 母线槽外壳应完整，无变形、扭曲、开裂等现象。
1.2 母线槽内部应干燥，无积水、杂物等。
1.3 母线槽的接口应平整、光滑，密封良好，无渗漏现象。
2. 尺寸检查
2.1 母线槽的长度应符合设计要求，偏差不超过±20mm。
2.2 母线槽的宽度和高度应符合设计要求，偏差不超过±10mm。
2.3 母线槽的安装孔距应符合设计要求，偏差不超过±10mm。
3. 结构检查
3.1 母线槽的导体材料应符合设计要求，导体截面积符合要求。
3.2 母线槽的绝缘材料应符合设计要求，绝缘层厚度符合要求。
3.3 母线槽的连接部位应牢固可靠，接触面平整、光滑，无氧化、腐蚀等现象。
4. 电气性能测试
4.1 母线槽的绝缘电阻应符合设计要求，一般不小于10MΩ。
4.2 母线槽的交流耐压应符合设计要求，一般不低于2倍额定电压。
4.3 母线槽的导体电阻应符合设计要求，一般不大于允许值。
5. 接地检查
5.1 母线槽的接地线应牢固可靠，接触良好。
5.2 接地电阻应符合设计要求，一般不大于允许值。
6. 防护等级检查
6.1 母线槽的防护等级应符合设计要求，达到相应的防水、防尘等级。
6.2 母线槽的外壳和接口应无明显锈蚀、损伤等现象。
7. 使用环境检查
7.1 母线槽的使用环境应符合设计要求，如温度、湿度、腐蚀性气体等。
7.2 在特殊环境下使用的母线槽，如高温、低温、强腐蚀等环境，应采取相应的特殊措施，并符合相应的使用说明书要求。
8. 安装质量检查。
母线槽安装施工工艺与规程
母线槽安装施工工艺与规程1材料要求1.1查验母线槽合格证和随带安装技术文件，并应符合下列规定：(1)制造商应提供强制性认证产品符合性自我声明，产品应加施强制性产品认证标志。
当对导体的载流能力有异议时，应送有资质的试验室做极限温升试验，额定电流的温升应符合国家现行有关产品标准规定。
(2)耐火母线槽应提供由国家认可的检测机构出具的型式检验报告，其耐火时间应符合设计要求。
(3)保护接地导体(PE)应与外壳有可靠的连接，其截面积应符合产品技术文件规定；当外壳兼作保护接地导体(PE)时，试验报告和产品结构应符合国家现行有关产品标准的规定。
1.2 外观检查应包括母线槽防潮密封应良好，各段编号应标志清晰，附件应齐全、无缺损,外壳应无明显变形，母线螺栓搭接面应平整、镀层覆盖应完整、无起皮和麻面；插接母线槽上的静触头应无缺损、表面光滑、镀层完整；对有防护等级要求的母线槽应检查产品及附件的防护等级与设计的符合性，其标识应完整。
1.3 每段母线槽单元的绝缘电阻值不小于20MΩO1.4 各种规格的型钢、卡件，各种螺栓、垫圈应符合设计要求。
1.5 其他材料：防腐油漆、面漆、电焊条等应有出厂合格证。
2主要机具2.1 主要机具应包括工作台、台虎钳、钢锯、榔头、油压煨弯器、电钻、电锤、电焊机、扳手等。
2.2 测试工具应包括钢角尺、钢卷尺、水平尺、塞尺、红外线水平仪、红外线测距仪、绝缘摇表、力矩搬手8∙8N.m~343.2N.m等。
3作业条件3.1 母线槽进场检验合格，施工图纸及产品技术文件齐全。
与母线槽安装位置有关的管道、空调及建筑装修工程应完成施工，作业面应完成清理，配电井道中应无渗水，配电室的门已安装合格且可上锁。
3.2 预留的母线槽穿越楼板或墙体孔洞的位置、尺寸经过复核，洞口已修正。
3.3 母线槽安装在管道密集的部位时，应经过管线综合排布后进行。
3.4 母线槽支架的设置应在结构封顶、室内底层地面施工完成或已确定地面标高、层间距离复核后进行。
5. 母线槽成品检验规程
母线槽成品检验规程文件编号文件版本B/01目的本规程的制定是为了确保母线槽的生产符合认证产品质量的要求，并保持与认证产品型式试验样机的一致性。
本规程的制定同时为了对母线槽的出厂例行检验和确认检验工作进行规范。
2原则2.1每批制造完毕准备出厂的成品必须100％进行出厂例行检验，并出具出厂例行检验报告。
2.2母线槽的确认检验每年一次；遇特殊质量事故可增加频次。
确认检验采取抽样方法：每批次随机抽样5件，若发现不合格现象，则扩大抽样再行检验，若仍有不合格现象，则应上报质管部部长报公司领导予以处理；若整批数≤5件，则全部进行确认检验。
确认完毕，应出具《母线槽确认检验报告》。
3范围本规程适用于母线槽的出厂例行检验和确认检验。
4职责母线槽的出厂例行检验和确认检验均由质管部负责实施。
负责成品检验的检验员必须在接到生产部完工单24小时内实施检验，同时做好检验记录。
检验合格的产品在完工单上签字，并做好《母线槽出厂例行检验报告》交质管部部长审定，审定合格的产品签发合格证，准予加贴合格标志和产品认证标志。
然后将完工单交销售部；不合格品予以标识并填写不合格品报告上交给质管部长，按《不合格品控制程序》处理。
母线槽成品检验规程文件编号文件版本B/05出厂例行检验要求序号检验项目检验要求1 外观检查母线槽组装应牢固。
母线槽表面涂覆应符合下列要求：色泽均匀，漆膜无皱纹、流痕、起泡等。
元器件的型号应与图纸所选型号一致。
母线槽内外应清洁干净，无积尘杂物。
2 装配质量检查零部件安装应符合图纸要求，安装应牢固可靠，排列应整齐合理。
母线的选用应符合相关技术规定：表面光滑、无明显锤痕，断口和孔壁整齐、无毛刺，连接处接触紧密，有防电化腐蚀措施。
绝缘导线配线应美观，接线应牢固可靠，标号应清晰。
测量电气间隙和爬电距离电气间隙应≥8mm爬电距离应≥12.5mm相序及涂（标）色：相序及涂（标）色符合标准规定。
3 操作试验断路器进行分合操作各5次，施加正常操作力分合位置应正确无误，无阻滞现象。
插接式密集绝缘母线槽检验规程
插接式密集绝缘母线槽出厂（例行）检验和确认检验规程１、适用范围本规程适用于本公司生产插接式密集绝缘母线槽成品出厂（例行）检验和确认检验。
2、出厂（例行）检验程序2.1在生产车间总装完成后，并作自检基本符合要求后，填写产品完工送检单，连同施工图纸等送试验班进行检验。
2.2检验人员接到送检单后，到现场对送检产品及其有关技术文件进行核查后，作检验准备。
3、出厂（例行）检查项目及要求3.1一般检查3.1.1外型及焊接：外型尺寸、组件符合图样及工艺文件要求，焊接应牢固，焊缝光洁均匀无焊穿、裂纹、咬边、溅渣、气孔等现象，焊渣应清除。
3.1.2接地装置：需接地的部位应保持良好的接地连续性，总接地处应有接地标志，接触面无底漆、无锈蚀。
3.1.3金属保护被复层：对油漆件类：不允许有皱痕、针孔、起泡、露底色等缺陷、色泽应与色板一致，色泽均匀。
对电镀件类：不允许有起皮、脱落、发黑、生锈及划伤现象。
3.1.4母线母线弯曲处不准有明显裂纹，母线表面不应有明显的锤痕、凹坑等缺陷，搭接面平整光洁，自然吻合，连接紧密可靠并有防松装置。
母线截面大小应符合相应电流等级的要求，母线搭接面应平整光洁不允许有污物及漆雾。
3.1.5绝缘固定件所选用绝缘固定件必须是具有生产许可证的产品或具有3C标志的产品，绝缘件其阻燃性好，强度要求好，绝缘性能好，安装整齐美观，牢固可靠，不得有破损坏等现象。
3.1.6电气间隙和爬电距离电气间隙≥10mm，爬电距离≥1２mm3.1.7绝缘电阻母线槽标称电压得绝缘电阻不应小于1000Ω/V,测量部位是母线槽各相之间及相与接地端子之间.3.1.8机械操作试验：插接箱的插接头插入带分接装置的母线干线单元时，与母线槽的机械连接应牢固可靠，电气接触应良好，而且其结构应使其身易于插入和拔出，应保证插5次后仍能正常工作，操作机构应灵活、可靠。
3.1.9铭牌及治资料铭牌应固定平整，标准内容齐全并应符合标准要求，随产品出厂的图纸、说明书、合格证及如附件、锁匙或专用工具等应齐全、完好。
密集型母线槽技术规范
密集型母线槽技术规范篇一：密集母线槽的技术要求1密集型母线槽技术要求一总则投标人应仔细阅读本招标及合同文件中阐述的全部条款；投标者提供产品的技术规格应符合招标文件提出的要求。
本技术条件书要求的工作范围包括：招标文件所包含的密集型母线槽的设计、制造、工厂检验、包装、运输、现场安装、售后等。
1、本招标文件所包含的产品可分为：密集型母线槽及配件。
2、投标人应提供全新、高质量、完整的产品及其附属配件，以满足本技术文件的要求及工程设计、制造标准。
3、投标人需提供产品直线段和连接头一段样品（提供的样品与实际供货的产品一致）。
4、投标人需提供密集型低压母线槽的资质证书、生产许可证、ISO9000系列质量认证书、ISO14000系列证书、由国内权威检测机构出具的中国国家强制性产品认证（CCC），该型式试验包括以下项目：①温升极限的验证介电性能的验证②短路耐受强度的验证③保护电路有效性的验证④电气间隙和爬电距离的验证⑤防护等级的验证⑥电阻、电抗与阻抗的验证⑦结构强度验证5、标明技术指标响应偏离表。
6、提供主要原材料生产厂家名称及检测报告等。
7、投标人必须提供投标产品在国内3家以上大型企业的相关业绩证明（合同原件，合同执行情况调查联系人，产品运行情况调查联系人等）。
8、投标人必须保证提供的证书及相关技术资料的真实性，招标人保留要求厂家提供原件复核的权利。
二、技术标准除本技术要求提及的技术参数和要求及所列标准外，均应符合母线槽有关国家标准及部颁标准（包括各标准的引用标准）。
如果卖方采用自己的标准或规范，须经买方同意后方可采用。
若标准之间出现矛盾时，以高标准为准。
GB7251．l—2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB7251．2—2006低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求GB 4208－1993 外壳防护等级（IP代码）》GB5585．1－1985电工用铜、铝及其合金母线第一部分：一般规定JB／T 9662－1999 密集绝缘母线干线系统（密集绝缘母线槽）IEC439国际电工委员会21、母线结构型式：密集母线；额定电压：380V；防护等级：IP54；额定频率：50HZ；2、每个母线槽单元相与相之间及相与外壳之间的绝缘电阻均不低于20MΩ3、母线槽必须保证110%额定电流下长期稳定运行。
母线槽电气性能检验及依据的标准
母线槽电气性能检验及依据的标准一、试验依据： JB 8511-1996 5.2.2.1 二、检查项目：检查项目检查条款触电防护措施检查符合JB 8511-1996 4.5.2.1 ；4.5.2.2条要求接地及接地标志检查符合JB 8511-1996 4.5.2.3 条要求铭牌与标志的检查符合JB 8511-1996 7.1条要求漆层与镀层的检查符合JB 8511-1996 4.4.2.1 条要求紧固件检查符合相关要求三、结论二、母排截面的计算：母排截面尺寸，按以下几个条件选择：（1）按持续工作电流选择；（2）按经济电流密度选择；（3）按短路时的热稳定校验；（4）按短路时的机械强度校验。
对于大电流母线来说，起控制作用的一般是（1）、（2）两项，第（3）项所决定的截面积往往远小于（1）、（2）两项所决定的截面积，而第（4）项，由于母排截面较大，机械强度较高，而且可以通过调整绝缘子跨距和母线槽间（或片间）垫块跨距来满足要求，所以一般也不是决定导体截面积的控制条件。
母线槽制造时，在通常条件下按用户所提供的母线槽所需载流量选择母排截面积。
按允许载流量选择母排截面积应满足以下条件：Ijs≤Iy式中：Ijs为母排的计算电流，A（通常由用户所提供）；Iy为母排允许载流量，A。
选择计算时应注意以下几点：①、当环境温度不同于额定使用环境温度时，其载流量Iy应乘以温度校正系数Kt。
Kt= Qm-Q1/Qm-Qn式中：Qm为母线槽最高允许工作温度，取40℃。
Q1为母线槽使用环境温度。
Qn为母线槽额定使用环境温度，一般为25℃。
母线槽允许载流量在不同环境温度下的校正系数Kt按上式计算，当环境温度高于额定环境温度时，Iy值应予以修正，其修正值：Iyx=Kt.Iy。
②、对于供给商住楼的母线槽，因其使用负荷多为单相或两相三线，其零线（排）截面积与相线（排）截面积应相同；对于三相四线供电于工业区，其总零排截面积约为相排截面积的40%～60%；对三相五线制母线槽其PE线（排）截面同零线，但其长度大于300mm，装于母线槽两端，其中间端用母线槽壳体铝合金代替即可。
母线槽安装检验批
5
高压母线交流工频耐压试验
第11.1.5条
/
6
低压母线交接试验
第11.1.6条
/
一般项目
1
母线支架的安装
第11.2.1条
/
2
母线与母线、母线与电器接线端子搭接面处理
第11.2.2条
/
3
母线的相序排列及涂色
第11.2.3条
/
4
母线在绝缘子上的固定
第11.2.4条
/
5
封闭、插接式母线的组装和固定
第11.2.5条
规范规定
最小/实际
抽样数量
检查记录
检查结果
1
可接近裸露导体接地或接零
第11.1.1条
/
2
母线与母线、母线与电器接线端子的螺栓搭接
第11.1.2条
/
3
封闭、插接式母线安装
母线与外壳同心
±5mm
/
段与段连接
第11.1.3条
第2款
/
母线的连接方法
第1全净距
第11.1.4条
/
施工单位
检查结果
专业工长（施工员）：
项目专业质量检查员：
年 月 日
监理（建设）单位
验收结论
专业监理工程师
（建设单位项目专业负责人）：
年 月 日
注：本表内容的填写需依据《现场验收检验批检查原始记录》。本检验批质量验收的规范依据见本页背面。
母线槽安装检验批质量验收记录
07020301
单位（子单位）
工程名称
分部（子分部）
工程名称
建筑电气/变配电室
分项工程名称
母线槽安装
施工单位
项目负责人
母线槽技术规范及协议
密集型封闭大容量插接铜母线技术协议甲方：乙方：年月日第1条总则第2条货物需求一览表第3条质量要求第4条现场条件及环保要求第5条适用的标准第6条供货范围第7条密集型封闭大容量插接铜母线及馈线箱技术要求第8条试验、检验、验收第9条质量保证期1．总则本协议由 (以下简称“甲方”)、与（以下简称“乙方”）经协商达成一致意见，签订本协议具体条款如下：1.1本技术协议书仅限于密集型封闭大容量插接铜母线的订货使用。
1.2本技术协议是较低限度的技术要求, 并未对一切技术细节作出规定, 也未充分引述有关标准和规范的条文,凡未提到的其他工艺要求，按国家标准及有关的标准执行，乙方应提供符合本技术协议书和工业标准的优质产品。
1.3如乙方没有以书面形式对本技术协议书的条文提出异议，则乙方提供的产品应完全满足本技术协议的要求。
1.4本技术协议书作为订货合同的附件，与合同正文具有同等法律效力。
1.5所提供产品必须通过中国国家强制性认证(CCC), 并提供有效的型式试验报告。
*1.6投标方需要有设计生产母线槽至少5年以上的经验，并需要提供证明文件及项目业绩。
1.7投标人需按本标准的技术要求，完成所投密集型母线的设计、制造、运输、指导安装和调试、试运行、技术培训和售后服务等工作。
1.8本技术规范书提出的是最低限度的技术要求，投标方应提供符合工业标准和本规范书的优质产品。
卖方在密集型母线设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准。
本技术规范书所使用的标准如遇与投标方执行的标准不一致时，按较高标准执行并予以说明。
1.9投标人所供产品及配件必须为全新，且未曾使用过的，经过出厂检验为合格的产品。
1.10母线制造厂所提供的产品均需进行质量评定，先由母线制造商进行自检，做好自检记录，并由招标人会同设计、监理等有关部门对产品进行验收，制造厂应事先向招标人提供验收大纲，提供其产品的出厂试验报告，所有报告均应符合国家有关专业标准，均应符合国家有关专业管理部门的认可。
母线槽技术规范及协议(DOC)
第1 条第2 条第3 条第4 条第5 条第 6 条第7 条第 8 条第 9 条总则货物需求一览表质量要求现场条件及环保要求合用的标准供货范围密集型封闭大容量插接铜母线及馈线箱技术要求试验、检验、验收质量保证期本协议由 (以下简称“甲方”)、与 (以下简称“乙方”)经商议达成一致意见，签订本协议具体条款如下：1.11.2 本技术协议是较低限度的技术要求, 并未对一切技术细节作出规定, 也未充分引述有关标准和规范的条文,凡未提到的其他工艺要求，按国家标准及有关的标准执行，乙方应提供符合本技术协议书和工业标准的优质产品。
1.3 如乙方没有以书面形式对本技术协议书的条文提出异议，则乙方提供的产品应彻底满足本技术协议的要求。
1.4 本技术协议书作为定货合同的附件，与合同正文具有同等法律效力。
1.5 所提供产品必须通过中国国家强制性认证(CCC), 并提供有效的型式试验报告。
*1.6 投标方需要有设计生产母线槽至少 5 年以上的经验，并需要提供证明文件及项目业绩。
1.7 投标人需按本标准的技术要求，完成所投密集型母线的设计、创造、运输、指导安装和调试、试运行、技术培训和售后服务等工作。
1.8 本技术规范书提出的是最低限度的技术要求，投标方应提供符合工业标准和本规范书的优质产品。
卖方在密集型母线设计和创造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准。
本技术规范书所使用的标准如遇与投标方执行的标准不一致时，按较高标准执行并予以说明。
1.9 投标人所供产品及配件必须为全新，且未曾经使用过的，经过出厂检验为合格的产品。
1.10 母线创造厂所提供的产品均需进行质量评定，先由母线创造商进行自检，做好自检记录，并由招标人会同设计、监理等有关部门对产品进行验收，创造厂应事先向招标人提供验收大纲，提供其产品的出厂试验报告，所有报告均应符合国家有关专业标准，均应符合国家有关专业管理部门的认可。
1.11 招标人在创造厂的检验并不因此而解除产品创造厂执行合同所承担的任何责任，也不作为招标人的最终验收。
风力发电导电轨(密集型母线槽)-最新国标
风力发电导电轨（密集型母线槽）1 范围本文件规定了密集型风力发电导电轨（以下简称“风电母线槽”）的使用条件、接口特性、结构要求、性能要求、试验验证、例行检验、铭牌标志、包装运输及贮存方法等。
本文件适用于额定电压交流不超过1 000 V，频率为50 Hz或60 Hz的风电母线槽。
本文件规定的风电母线槽适用于风机塔筒内或风机机舱内。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2423.4—2008 电工电子产品环境试验第2部分：试验方法试验Db:交变湿热（12h+12h循环）GB/T 2423.10—2019 环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T 2423.17—2008 电工电子产品试验方法第2部分试验Ka：盐雾GB/T 4208—2017 外壳防护等级（IP代码）GB/T 7251.1—2023 低压成套开关设备和控制设备第1部分：总则GB/T 7251.6—2015 低压成套开关设备和控制设备第6部分：母线干线系统（母线槽）GB/T 11026.1—2016 电气绝缘材料耐热性第1部分：老化程序和试验结果的评定GB/T 13384—2008 机电产品包装通用技术条件3 术语和定义GB/T 7251.1—2023和GB/T 7251.6—2015界定的以及下列术语和定义适用于本文件。
密集型风力发电导电轨 compact insulated busbar trunking systems for wind power将裸母线用绝缘材料覆盖后，紧贴通道外壳放置的母线槽，应用于风力发电作为导电轨。
4 使用条件正常使用条件4.1.1 气候条件符合本文件的风电母线槽适用于表1的气候条件。
表1 气候条件4.1.2 污染等级陆地使用时，风电母线槽的污染等级为3（存在导电性污染，或者由于凝露使干燥的非导电污染变成导电性的污染）；海面使用时，风电母线槽污染等级为4（持久的导电性污染，例如由于导电尘埃、雨雪或其他潮湿条件造成的污染）。
母线检查操作规程
母线的维护与检查操作规程1内容1.1本规程规定了母线的检修周期，检修方法及质量标准。
1.2本规程适用于硬母线及软母线的检修。
2检修周期2.11年～3年对母线及支持瓷瓶进行全面清扫检查，紧固各部位螺丝。
2.2根据负载情况，每2年检修一次，对母线各结合面全面检查，并涂凡士林油。
2.3对灰尘较多的地方，应每年进行一次清扫检查。
2.4发现母线接头有过热痕迹或有其它缺陷时，应及时安排停电检修，消除缺陷保证安全运行。
3母线的检修工艺3.1硬母线的检修3.1.1全面清扫母线、母线伸缩节、热缩护套及支持瓷瓶。
3.1.2仔细检查支持瓷瓶表面应清洁、光亮、无裂纹。
破损及闪络痕迹，绝缘子安装牢固无松动现象。
3.1.3检查母线应光洁平整，不应有裂纹、折皱、夹杂物、变形、扭曲及歪斜现象，当母线水平放置时，母线支持夹板的上部应与母线保持1 mm～1.5 mm的间隙，母线立放时，夹板上部与母线保持1.5 mm～2 mm的间隙，保证母线能自由伸缩。
3.1.4检查母线夹板应平整牢固，检查紧固螺丝，以防振动脱落。
3.1.5母线的相色漆应完整，鲜明。
3.1.6母线接头部分及支持连接处不得涂漆；供携带型接地线挂接的接触面上不得涂漆，不刷漆部分的长度应为母线的宽度和直径，且不小于50mm，并在其两侧涂以宽度为10mm的黑色标志带。
3.1.7为防止接头部分接触面氧化及进水，可在母线接触部分侧面及缝处涂透明漆。
3.1.8检查母线伸缩节与母线的连接应牢固，软连接片无断裂现象，伸缩节系用0.2mm～0.5mm厚的铜片或铝片叠成，其总截面应不小于母线截面。
3.1.9检查母线接头平整，弹簧垫齐全，弹簧垫应具有良好弹性。
3.1.10检查所有母线接头无过热现象，连接螺丝应紧固，0.05 mm塞尺检查接触面的接触情况，塞尺塞入深度不得超过5 mm，否则应分解接头连接，修整接触面，并涂少许凡士林油后进行连接，直至测量合格。
3.1.11焊接连接的母线，检查焊接处应无裂纹、变形及过热现象。
密集型母线槽验收标准
密集型母线槽验收标准
密集型母线槽是一种用于电力输配电系统中的电气设备，其验收标准主要包括以下几个方面：
1. 型号和规格：密集型母线槽的型号和规格应符合设计要求，并且应与产品合格证、质量证明文件等相关资料相符。
2. 外观质量：密集型母线槽应无明显的变形、损伤、氧化、腐蚀等表面缺陷，其表面应光滑、平整、无明显凸起或凹陷。
3. 电气性能：密集型母线槽应符合国家相关标准的电气性能要求，如额定电压、额定电流、绝缘电阻、耐电压等指标。
4. 连接性能：密集型母线槽的连接件应符合国家相关标准的要求，连接牢固、接触良好、无松动现象。
5. 防护性能：密集型母线槽应具有良好的防护性能，外壳应能有效地保护内部设备，防止外部物理和化学因素的损害。
6. 标志和标识：密集型母线槽应在明显位置标注型号、额定电压、制造商、生产日期等标志和标识，以便于维护和管理。
需要注意的是，密集型母线槽的验收标准应根据实际情况进行具体的制定和执行，以确保其质量和安全性能符合国
家相关标准和要求。
密集绝缘母线槽
１． 用途密集绝缘母线槽（以下简称母线槽）可为交流三相三线，三相四线，三相五线制，频率５０－６０Ｈｚ，电压至４００Ｖ，额定工作电流为２５０￣５０００Ａ，主要作为工矿、企事业和高层建筑中新型供配电设备。
带插口的母线槽，可通过插接头箱或插接开关箱，能很方便地引出电源分路。
母线槽具有体积小、结构紧凑、传输电流大、维护方便等优点。
母线槽的安装可直接从变压器接到低压配电柜，也可从低压柜直接接到配电系统作为配电干线线路。
２．使用范围２．１ 母线槽保证在下列环境中长期正常工作：ａ． 海拔高度不超过２０００ｍ；ｂ．周围空气温度在－５￣＋４０℃之间，并在２４ｈ内其平均温度不高于＋３５℃；ｃ．空气清洁，相对湿度在最高为＋４０℃时不超过５０％，在较低温度时允许有较高的相对湿度；例如＋２０℃时为９０％，但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。
ｄ．污染等级为二级；ｅ．安装类别为ＩＩＩ、ＩＶ级；ｆ．安装方法根据本使用说明书规定。
２．２ 母线槽ＴＨ型产品保证在２．１中ａ．ｂ．ｅ．ｆ款所列条件及下列条件下正常工作；ａ．空气相对湿度不大于９５％；ｂ．有凝露与霉菌的地方。
表１ ＣＣＸ １ －□ ／ □ □ □ ＴＨ普通型不标注特殊品种代号功能单元代号（见表１）线制：３－表示三相三线制，４－表示三相四线制，５－表示三相五线制额定工作电流设计序号密集绝缘母线槽 母线槽型号及其含义插接开关箱分类标准型插接开关箱型号为ＣＣＸ１－□／□Ｘ，箱内安装有ＤＺ１０开关，正面操作。
其他型号ＣＣＸ１－□／□ＸＡ 为侧操型，箱内安装有ＤＺ１０开关。
ＣＣＸ１－□／□ＸＢ 为正面操作，箱内安装有ＤＺＸ１０开关（限流型） ＣＣＸ１－□／□ＸＣ 为多回路箱，箱内安装有多个ＤＺ１５开关。
ＣＣＸ１－□／□ＸＤ 为多回路箱，箱内安装有多个熔断器。
１．母线槽断面结构如图１２． 母线槽各种单元的结构２．１ 无插孔直线母线槽 见图２，标准长度见表３ 表３２．２ 一插孔直线母线槽见图３，标准长度见表４型号ＣＣＸ１－□／□Ｓ表４２．３ 二插孔直线母线槽见图４，标准长度见表５型号ＣＣＸ１－□／□Ｔ表６２．４ 三插孔直线母线槽见图５，标准长度见表６，型号ＣＣＸ１－□／□Ｕ表６２．１ 无插孔直线母线槽见图６，标准长度见表７，始端连接孔尺寸见图７、表８，型号ＣＣＸ１－□／□Ｂ表７表８２．６ 一插孔始端母线槽见图８，标准长度见表９，始端连接孔尺寸见图７、表８，型号：ＣＣＸ１－□／□Ｗ２．７ Ｌ型水平接头母线槽见图７型号ＣＣＸ１－□／□Ｅ额定工作电流：２５０、４００、６３０、８００、１０００、１２５０、１６００、２０００、２５００、３１５０Ａ标准长度Ｌ＝５００ｍｍ最小长度Ｌ＝３８０ｍｍ表９２．８ Ｌ型垂直接头母线槽见图１０，标准长度见表１０ 型号ＣＣＸ１－□／□Ｆ表１０２．９ Ｔ型水平接头母线槽见图１１，标准长度见表１１ 型号ＣＣＸ１－□／□Ｇ表１１２．１０ Ｔ型垂直接头母线槽见图１２，标准长度见表１２ 型号ＣＣＸ１－□／□Ｈ表１２２．１１ Ｘ型水平接头母线槽见图１３，标准长度见表１３ 型号ＣＣＸ１－□／□Ｌ表１３２．１２ Ｘ型垂直接头母线槽见图１４，标准长度见表１４ 型号ＣＣＸ１－□／□Ｍ表１４２．１３ Ｚ型水平接头母线槽见图１５，标准长度见表１５ 型号ＣＣＸ１－□／□Ｑ表１４２．１４ Ｚ型垂直接头母线槽见图１６，标准长度见表１６ 型号ＣＣＸ１－□／□Ｒ表１４２．１５ 彭胀节母线槽见图１７ 型号ＣＣＸ１－□／□Ｊ额定工作电流：２５０、４００、６３０、８００、１０００、１２５０Ａ 标准长度 １７００ｍｍ２．１６ 变容量母线槽见图１８（图中Ｈ１对应变容前的电流等级母线槽高度；Ｈ２对应变容后的电流等级母线槽高度，详见表２）型号ＣＣＸ１－□／□Ｋ变容量母线槽规格有：１２５０／１０００Ａ、１０００／８００Ａ、８００／６３０Ａ、６３０／４００Ａ、４００／２５０Ａ标准长度 ６００ｍｍ２．１７ 变向节母线槽额定工作电流：２５０、４００、６３０、８００、１０００、１２５０、１６００、２０００、２５００、３１５０Ａ标准，长度６００ｍｍ２．１７．１ 双大头变向节母线槽见图１９型号 ＣＣＸ１－□／□Ｎ２．１７．２ 双小头变向节母线槽见图２０型号 ＣＣＸ１－□／□Ｐ２．２０ 插接开关箱２．２０．１ 型号 ＣＣＸ１－□／□Ｘ，标准型，图形见图２３，外形尺寸见表１９，箱内空气开关整定电流的选择应符合ＤＺ１０空气开关的整定规格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
插接式密集绝缘母线槽出厂（例行）检验和确认检验规程
１、适用范围
本规程适用于本公司生产插接式密集绝缘母线槽成品出厂（例行）检验和确认检验。
2、出厂（例行）检验程序
2.1在生产车间总装完成后，并作自检基本符合要求后，填写产品完工送检单，连同施工图纸等送试验班进行检验。
2.2检验人员接到送检单后，到现场对送检产品及其有关技术文件进行核查后，作检验准备。
3、出厂（例行）检查项目及要求
3.1一般检查
3.1.1外型及焊接：外型尺寸、组件符合图样及工艺文件要求，焊接应牢固，焊缝光洁均匀无焊穿、裂纹、咬边、溅渣、气孔等现象，焊渣应清除。
3.1.2接地装置：需接地的部位应保持良好的接地连续性，总接地处应有接地标志，接触面无底漆、无锈蚀。
3.1.3金属保护被复层：
对油漆件类：不允许有皱痕、针孔、起泡、露底色等缺陷、色泽应与色板一致，色泽均匀。
对电镀件类：不允许有起皮、脱落、发黑、生锈及划伤现象。
3.1.4母线
母线弯曲处不准有明显裂纹，母线表面不应有明显的锤痕、凹坑等缺陷，搭接面平整光洁，自然吻合，连接紧密可靠并有防松装置。
母线截面大小应符合相应电流等级的要求，母线搭接面应平整光洁不允许有污物及漆雾。
3.1.5绝缘固定件
所选用绝缘固定件必须是具有生产许可证的产品或具有3C标志的产品，绝缘件其阻燃性好，强度要求好，绝缘性能好，安装整齐美观，牢固可靠，不得有破损坏等现象。
3.1.6电气间隙和爬电距离
电气间隙≥10mm，爬电距离≥1２mm
3.1.7绝缘电阻
母线槽标称电压得绝缘电阻不应小于1000Ω/V,测量部位是母线槽各相之间及相与接地端子之间.
3.1.8机械操作试验：插接箱的插接头插入带分接装置的母线干线单元时，与母线槽的机械连接应牢固可靠，电气接触应良好，而且其结构应使其身易于插入和拔出，应保证插5次后仍能正常工作，操作机构应灵活、可靠。
3.1.9铭牌及治资料
铭牌应固定平整，标准内容齐全并应符合标准要求，随产品出厂的图纸、说明书、合格证及如附件、锁匙或专用工具等应齐全、完好。
3.2工频耐压试验
母线槽相间及相对地之间使：3750V/s、插接开关箱相间及相地之间是：2500 V/s 无击穿、闪络现象
3.3保护电路连续性
主接地端子与母线槽（插接箱）侧板没有涂层处任意一点间的电阻不得超过0.1Ω3.4元器件、材料的选用及安装：元器件选用应符合图纸要求并有生产许可证，元器件应安装牢固,有标注与图纸一致的清晰的标号。
4、检测手段及方法：
4.1一般检验：采用相应得计量器具。
（直尺、游标卡尺等）
4.2绝缘电阻试验：使用500V，0～500MΩ兆欧表
4.3工频耐压试验：使用5kV、2.5 kVA工频耐压试验机
4.4保护电路连续性：电阻测量、采用直流双臂电桥
5、确认检验
5.1确认检验每半年一次。
5.2确认检验项目：
①、检查项目同出厂（例行）检验内容相同，但增加以下条款：
②、机械操作试验：操作次数为50次
③、工频耐压试验：时间为1min
6、相关记录
①、插接试密集绝缘母线槽出厂检验报告附件一
②、插接试密集绝缘母线槽确认检验报告附件二
插接式密集绝缘母线槽成品出厂检验报告
插接式密集绝缘母线槽确认检验报告。
