第5章 油水井化学堵水与及调剖技术
第5章油水井化学堵水与调剖技术5.1油井出水原因及堵水方法 (2)5.1.1油井产水的原因 (2)5.1.2堵水方法和堵水剂分类 (3)5.2油井非选择性化学堵水剂 (5)5.2.1树脂型堵剂 (6)5.2.2沉淀型堵剂 (8)5.2.3凝胶型堵剂 (10)5.2.4冻胶堵剂 (13)5.3油井选择性堵水剂 (13)5.3.1水基堵剂 (14)5.3.2油基堵剂 (23)5.3.3醇基堵剂 (24)5.4油井堵水工艺和堵水成效评定 (25)5.4.1油井堵水选井原则 (25)5.4.2油井堵水工艺条件 (25)5.4.3油井堵水成效评定 (27)5.5注水井化学调剖技术 (28)5.5.1调剖剂 (28)5.5.2注水井调剖工艺条件和效果评定 (40)5.6用于蒸汽采油的高温堵剂 (42)5.6.1用于蒸汽采油的高温堵剂 (43)5.6.2高温注蒸汽调剖剂 (44)参考文献 (47)油气井出水是油田开发过程中普遍存在的问题，特别是采用注水开发方式，随着水边缘的推进，由于地层非均质性严重，油水流度比的不同及开发方案和措施不当等原因，均能导致油田含水上升速度加快，致使油层过早水淹，油田采收率降低。
目前，世界上许多油田都相继进入中高含水期,而地下可采储量依然较大，我国主要油田也已进入中高含水期，现仅采出注水开采储量的62%。
原注水条件下广泛应用的增产增注措施效率越来越低，技术难度越来越大，产量递减，产水量大幅度增加，经济效益差。
所以，急需寻找有效的新方法，改善高含水产油效果。
当前运用较广泛的措施就是调剖堵水技术，它是在原开采井网不变的情况下通过调整产层结构来实现的。
注水井调剖和生产井堵水技术在现场进行了广泛的应用，有效地改善了注入水波及体积，调整了油藏开采结构，提高了产量，因而它是注水开发过程中一种关键技术。
堵水作业是“控制水油比”或“控制产水”。
其实质是改变水在地层中的流动特性，即改变水在地层的渗流规律。
石油开采注水调剖技术PPT课件
.
3
一、注水井调剖概述
1．注入水指进和窜流
油
井 出
2． 底 水 锥 进
水
的 主
3． 边 水 突 进
要
原 因
4.其他原因
同层水
窜层（槽）水
.
4
一、注水井调剖概述
注水开发油田，注入水沿高渗透层（高吸水 层）窜流是造成油井高含水与过早水淹的主要 原因。油井堵水可增加产油量和降低含水，但 有效期短、仅单井受益，油层非均质性严重时， 成功率较低。为保持油田的高产、稳产和改善 水驱开发效果，在开展好油井堵水的同时，还 必须调整注水井的吸水剖面，即开展注水井调 剖。
距入口端0.3m取出砂样
距入口端3m取出砂样
.
17
（一）冻胶类调剖剂
压力（MPa）
5.0 4.0 3.0 2.0 1.0 0.0
0
第一点压力 第二点压力 第三点压力 第四点压力 第五点压力
10 20 30 40 50 60 70 80 90 100 时间（min）
调剖剂即使被突破后，仍能够较大幅度地降低高渗层的渗透率
HPAM+有机铬体系静态成胶试验结果
250
200
150
100
50
0 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
时间(分钟)
HPAM+有机铬体系动态成胶试验结果
动态成胶时间一般会比静态成胶时间长3~5倍。
.
14
（一）冻胶类调剖剂
Cr3+交联：－CH2-CH-
－CH-CH2- 醛类交联： －CH2-CH-
O=C
C=O
采油PPT课件：堵水设计
表4 试油及射孔数据
序 号
层 号
射孔井段 (m)
射孔 日期
射 射孔 孔 枪型 孔
密
射 孔 孔 数
工作 制度
日产 油 (t)
日 产 气 (m3)
日 产 水 (m3)
含 水 (%)
含 砂 (%)
油 压 (Mp a)
套 压 (Mp a)
静 压 (Mp a)
静 温 (0C )
4、油井生产数据
采油生产情况表
年月
主要是依靠地层水和注入水在组成上的明显不同而进行判断。
根据地球物理资料判断出水层位：流体电阻测定法、井温测量
法、放射性同位素。
油井找水方法
机械法找水
1）压木塞法： 2）封隔器找水：
找水仪找水：找水仪找水是指在油井正常生产的情况下，下入专门
仪器—找水仪，不停产确定主要出水层位和流量的方法。找水仪主要 由电磁振动泵、注排换向阀、皮球集流器、涡轮流量计、油水比例计 等组成。
堵水设计
油井出水是油田开发中后期遇到的普遍现象，特别 是水驱油田，油井出水是不可避免的现象。油层的非均 质性以及开发方案和开采措施不当等原因，会使水的推 进不均匀，造成个别井层过早水淹和油田综合含水的迅 速上升，而降低产量产采收率。因此在油田开发过程中， 必须及时注意油井出水动向，利用各种找水方法，确定 出水层位，采取相应的堵水措施。
油井出水来源 油井找水方法 油井封堵水技术
油Hale Waihona Puke 出水来源●注入水及边水 由于油层的非均质性及开采方式不当，使注入
水及边水沿高渗透层及高渗透区不均匀推进，在纵 向上堪单层突井，在横向上形成舌进，使油井过早 见水。 ●层外水
上层水、下层水及夹层水是油层以外来的水， 主要是由于固井质量不好、套管损坏或误射水层造 成的。
《注水井调剖技术》课件
《注水井调剖技术》PPT 课件
本课件将介绍注水井调剖技术的概述，背景，基本原理，分类，工作流程， 优点，局限性，现状与应用，发展趋势以及相关的数据、技术指标、水化学 分析、设计注意事项、工程案例、经济效益、环保影响、风险评估等内容。
ቤተ መጻሕፍቲ ባይዱ
注水井调剖技术概述
注水井调剖技术是一种用于增强油藏采收率的油田开发技术，通过调整地层 渗透性，改善注采物质平衡，提高油井产能。
注水井调剖技术背景
随着油田开采的深入，油井产能逐渐下降，为了提高采收率，注水井调剖技术应运而生。
注水井调剖技术的基本原理
通过注入特定的调剖剂，改变地层的渗透性，调整油水分布，从而改善油井的产能和采收率。
注水井调剖技术分类
1 物理调剖
利用物理手段改变地层 渗透性，如水力压裂等
2 化学调剖
通过注入化学物质改变 地层渗透性
3 组合调剖
将物理调剖和化学调剖 相结合，以获得更好的 效果
注水井调剖技术工作流程
1
勘探与评价
确定适合调剖的油井，评估地层特性
设计方案
2
制定注水井调剖方案，确定调剖剂和
注入方式
3
现场操作
进行注水井调剖的现场操作和监控
注水井调剖技术的优点
提高产能
通过增强注水井的渗透性， 提高油井的产能
提高采收率
改善油水分布，提高油田 的采收率
延长油田寿命
有效开发油井，延长油田 寿命
注水井调剖技术的局限性
1 成本高
调剖剂及操作成本较高，增加油田开发成本
2 效果不确定
调剖效果受地层特性等因素影响，效果无法完全预测
3 对环境影响
注入调剖剂可能对地下水等环境造成影响
本课件将介绍注水井调剖技术的概述，背景，基本原理，分类，工作流程， 优点，局限性，现状与应用，发展趋势以及相关的数据、技术指标、水化学 分析、设计注意事项、工程案例、经济效益、环保影响、风险评估等内容。
ቤተ መጻሕፍቲ ባይዱ
注水井调剖技术概述
注水井调剖技术是一种用于增强油藏采收率的油田开发技术，通过调整地层 渗透性，改善注采物质平衡，提高油井产能。
注水井调剖技术背景
随着油田开采的深入，油井产能逐渐下降，为了提高采收率，注水井调剖技术应运而生。
注水井调剖技术的基本原理
通过注入特定的调剖剂，改变地层的渗透性，调整油水分布，从而改善油井的产能和采收率。
注水井调剖技术分类
1 物理调剖
利用物理手段改变地层 渗透性，如水力压裂等
2 化学调剖
通过注入化学物质改变 地层渗透性
3 组合调剖
将物理调剖和化学调剖 相结合，以获得更好的 效果
注水井调剖技术工作流程
1
勘探与评价
确定适合调剖的油井，评估地层特性
设计方案
2
制定注水井调剖方案，确定调剖剂和
注入方式
3
现场操作
进行注水井调剖的现场操作和监控
注水井调剖技术的优点
提高产能
通过增强注水井的渗透性， 提高油井的产能
提高采收率
改善油水分布，提高油田 的采收率
延长油田寿命
有效开发油井，延长油田 寿命
注水井调剖技术的局限性
1 成本高
调剖剂及操作成本较高，增加油田开发成本
2 效果不确定
调剖效果受地层特性等因素影响，效果无法完全预测
3 对环境影响
注入调剖剂可能对地下水等环境造成影响
《注水与油水井措施》ppt课件
油水井措施的应用
应用范围
油水井措施广泛应用于各个油田 ，是提高油田采收率和产能的重
要手段。
应用效果
通过合理的油水井措施应用，可以 有效提高油田的采收率和产能，为 油田的可持续发展提供有力保障。
应用建议
针对不同油田的特点和需求，应选 择合适的油水井措施，制定科学的 实施方案，以达到最佳的应用效果 。
油水井措施对注水方案的影响
油水井的增产措施可能改变地层的渗透性和压力分布，从而影响注水方案的实施 效果。
油水井措施对注水设备的要求
为了满足油水井增产措施的需求，可能需要改进或升级注水设备，以提高注水的 效率和稳定性。
注水与油水井措施的协同作用
协同设计
在制定油水井措施时，应充分考 虑注水方案的需求和限制，实现 注水和油水井措施的协同设计。
目的
通过油水井措施，可以改善油藏 的流动条件，提高油水井的产能 和采收率，延长油水井的生产寿 命，提高油田的整体效益。
油水井措施的分类
增产措施
包括压裂、酸化、堵水等 ，目的是提高油井的产能 。
维护措施
包括清蜡、防砂、热洗等 ，目的是维护油水井的正 常生产和延长生产寿命。
管理措施
包括合理配产、间歇抽油 等，目的是优化生产管理 ，提高油田整体效益。
协同实施
在实施油水井措施和注水方案时 ，应加强沟通和协作，确保各项 措施的顺利实施和效果的充分发
挥。
协同优化
应根据油水井措施和注水方案的 实际效果，及时进行优化调整， 提高油水井的开发效果和采收率
。
04
注水与油水井措施的案例分析
案例一：某油田的注水技术应用
总结词：成功应用
详细描述：某油田通过采用先进的注水技术，有效提高了采收率，降低了生产成 本，为油田的可持续发展奠定了基础。
油田化学第5章注水井调剖与油井堵水
四、双液法堵剂
沉淀型双液法堵剂 凝胶型双液法堵剂 冻胶型双液法堵剂 泡沫型双液法堵剂 絮凝体型双液法堵剂
1、沉淀型双液法堵剂
指两种工作液相遇后可产生沉淀封堵高渗透层的堵剂。
2、凝胶型双液法堵剂
指两种工作液相遇后可产生凝胶封堵高渗透层的堵剂。
3、冻胶型双液法堵剂
例1 第一工作液HPAM溶液或XC溶液 第二工作液柠檬酸铝溶液 例2 第一工作液 HPAM溶液或XC溶液 第二工作液丙酸铬溶液 例3 第一工作液溶有Na2 SO3的HPAM溶液或XC溶液 第二工作液溶有 Na2Cr2O7溶液 例4 第一工作液HPAM溶液 第二工作液ZrOCl2 溶液
前 言

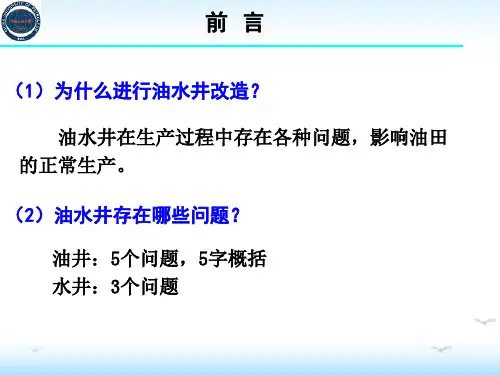

（1）为什么进行油水井改造？
