信息数据中心机房及配套工程建设

信息数据中心机房及配套工程建设

1.1 机房及配套工程建设

1.1.1 省级数据中心机房建设按照省级某单位信息系统硬件统一部署的思

路，本系统在中心节

点（节点）主要依托中心大楼X楼（某单位信息数据中心）建设。

1.1.1.1 数据中心设计依据机房建设参照下列但不限于下列标准，如有

更新版本，按照新版

本执行。

（1）《电子计算机机房设计规范》（GB 50174-2008）

（2）《电子计算机场地通用规范计算站场地技术条件》（GB/T 2887-2011 ）

（3）《计算站场地安全要求》（GB/T 9361-2011 ）

（4）《电子信息系统机房施工及验收规范》（GB 50462-2008）（5）《建筑设计防火规范》（GB 50016-2006）

（6）《建筑内部装修设计防火规范》（GB 50222-95）

（7）《高层民用建筑设计防火规范》（GB 50045-2005）

（8）《消防联动控制设备通用技术条件》（GB 16806-2006）

（9）《火灾自动报警系统设计规范》（GB 50116-2008）

（10）《火灾自动报警系统施工及验收规范》（GB50166-

2007 ）

（11）《气体灭火系统施工及验收规范》（GB 50263-2007）

（12）《民用建筑电气设计规范》（JGJ 16-2008 ）

(13)《供配电系统设计规范》(GB 50052-2009)

(14)《低压配电设计规范》(GB 50054-2011)

(15)《建筑物防雷设计规范》(GB 50057-2010)

(16)《通信机房静电防护通则》(YD/T 754-1995 )

(17)《采暖通风与空气调节设计规范》(GB 50019-2003)

(18)《通风与空调工程

施工质量验收规范》(GB50243-2002)

(19)《智能建筑设计标准》(GB/T 50314-2006)

(20)《安全防范工程程序与要求》(GA/T 75-1994 )

(21)《综合布线系统工程设计规范》(GB 50311-2007)

(22)《通信局(站)防雷与接地工程设计规范》(YD5098-2005)

(23)《民用闭路监视电视系统工程技术规范》(GB50198-2011)

(24)《大楼通信综合布线系统》(YD/T 926.1-2009)

(25)《防盗报警控制器通用技术条件》(GB 12663-2001)

(26)《电磁辐射防护规定》(GB

8702-1988)

1.1.1.2数据中心设计总体技术要求

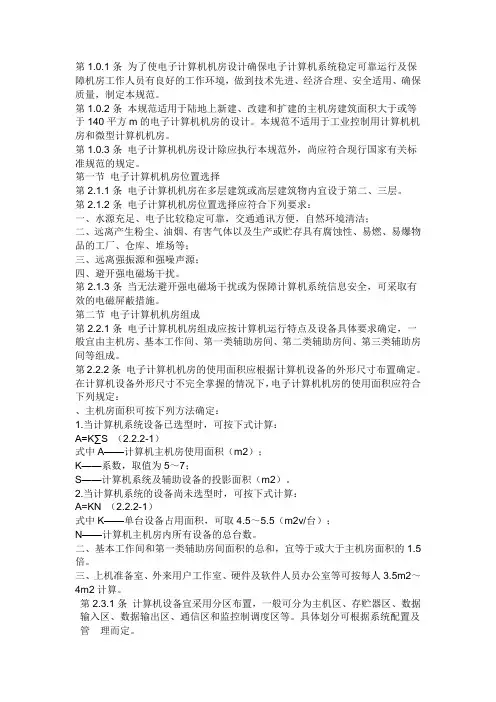

数据中心机房按照《电子计算机机房设计规范》的B级机房建设

(1)温湿度

(2)尘埃：主机房在静态条件下，每升空气中大于或等于0.5 卩m的尘粒数，应少于18,000粒

3)主机房内的噪声: 在计算机系统停机条件下，在主操作员位置测量应小于68dB(A)。

(4)主机房内无线电干扰场强：在频率为0.15〜1,000MHz时, 不应大于126dB主机房内磁场干扰环境场强不应大于800A/R!

( 5)在计算机系统停机条件下主机房地板表面垂直及水平向的振动加速度值不应大于500mm/s2。

( 6)主机房地面及工作台面的静电泄漏电阻应符合现行国家标准《计算机机房用活动地板技术条件》的规定。

(7)主机房内绝缘体的静电电位不应大于1kV。

(8)照明：机房＞500LX辅助机房＞300LX应急照明＞30LX。

(9)接地电阻＜1Q，零地压降＜1V。

( 10)机房内净空高度2.55－2.65 米。

( 11)机房要求实现火灾自动报警及气体自动灭火。

( 12)机房动力环境及设备要求实现远程集中控管。

( 13)机房要求实现无人值守。

( 14)机房要求防火、防水、防尘、防害、防盗、防雷、防静电、隔热、保温。

1.1.1.3 布局规划

根据某单位信息数据中心机房实际情况，机房区域分为主机房设备

区、配电中心、辅助区、支持区、行政管理区。机房建筑面积约

1400 〃，主机房设备区及通信电源区500 〃，辅助区250川，支持区350 m2，行政管理区面积约为250 m2，其他区域50 m2。本次工程

主要涉及主机房的建设

（1）主机房设备区、电力区及电池室主机房设备区主要用于电子信息处理、存储、交换和传输设备的安装和运行的建筑空间，包括网络设备区、云计算虚拟化资源区及存储区等，主要用于放置PC服务器、小型机、存储设备及通讯网络等核心设备。

电力室主要放置UPS主机、动力配电柜等配电设备，电池室主要放置不间断电源用蓄电池。

（2）辅助区用于电子信息设备和软件的安装、调试、维护、运行监控和管理

的场所，包括网络操作室进线间、运维人员办公室、监控展示厅、设备维修间、值班室等；

（3）支持区支持并保障完成信息处理过程和必要的技术作业的场所，包括变

消防设施用房、消防走廊、电梯、洗手间、楼梯与走道等；

（4）行政管理区用于日常行政管理及客户对托管设备进行管理的场所，包括办公区、技术衔接室、接待室、管理人员办公室盥洗室等。

机房规划如图1.1-1 所示：

1.1.1.4机房装修范围

本项目装修范围包括某省某单位信息数据中心主机房和配电间。 主机房和配电间净高设计为 2.80m,机房地面均铺设600X 600mm 抗静电地板，抗静电地板铺装高度 400mm

(1)吊顶

根据机房实际情况采用铝合金微孔吊顶， 尺寸600X 600mn 方板。 吊顶要求吊顶板平整度好、无色差、不起尘、易清洁，防火、防潮， 经久耐用。

铝合金微孔板吊顶上部的原顶面、梁、墙面、柱面等均需刷防尘 漆作防尘处理，保证机房的洁净度。同时因机房要安装精密空调，因 此吊顶以上部分墙、柱面在做防水处理后需要进行保温处理，吊顶安 装前需要先铺一层保温棉。

吊顶主龙骨采用轻钢龙骨，副龙骨采用T 型钢制龙骨，在龙骨的 连接、交叉处用自攻螺丝紧固加强连接性能，在吊顶安装完成后，应 使用导线与机房专用地线连接一体，形成顶部统一防静电网。

吊顶区域顶部由内到外覆盖层示意见图 1.1-2所示

”H» ■

U

1

I k-

-CO

«■ ?l

■"MH

I

r 号乜甘:护

£

"I

n_LH'；!j_Ll/

r niTri 11

v~\~3 F

S5SS F

MiB'

另 晦即的*厂■.

H[/蹙胡•丽毎:瑾三J --,

wm

图1.1-1 :机房规划平面图
