锅炉最低稳燃负荷试验报告
锅炉测试报告
锅炉热工试验报告锅炉型号锅炉制造单位锅炉出厂编号试验地点试验日期试验单位试验负责人试验参加人员燃料化验单位编制、计算审核批准锅炉热工试验报告1．任务及目的要求根据《特种设备安全监察条例》的要求，受公司的委托，于年月日对该公司使用的型锅炉（产品编号：）进行热工测试。
测试要求：根据中华人民共和国国务院第549号令，关于修改《特种设备安全监察条例》的决定已于2009年1月24日颁布，并于2009年5月1日正式实施。
对高耗能的特种设备，按照国务院的规定实行节能审查和监管。
国家质量监督检验检疫总局发布国质检特函〔2008〕264号文《关于推进高耗能特种设备节能监管工作的指导意见》，要求对所有在用工业锅炉实际运行能效状况进行普查，并客观记录相关数据。
测试目的：通过对锅炉热效率的测试，掌握在用锅炉的热效率和能耗情况，评介该锅炉是否满足设计及相关标准要求。
2．试验依据a)GB/T10180-2003《工业锅炉热工性能试验规程》b)设计及相关标准要求。
3．项目概况4．锅炉设计参数及实际燃料特性锅炉设计相关参数见表1实际燃料特性见表2表1 锅炉设计基本参数(一)锅炉设计参数1 锅炉额定蒸发量D ed t/h 设计取定2 给水温度t gs℃设计取定3 给水压力P gs MPa 设计取定4 额定蒸汽温度t bq℃设计取定5 额定蒸汽压力P bq MPa 设计取定6 冷空气温度t lk℃设计取定7 排污率ρ% 设计取定8 排烟温度t py℃计算9 燃料消耗量 B kg/h 计算10 锅炉效率η% 计算(二)设计燃料特性（收到基元素成份）1 收到基碳C ar% 设计燃料数据2 收到基氢H ar% 设计燃料数据3 收到基氧O ar% 设计燃料数据4 收到基氮N ar% 设计燃料数据5 收到基硫S ar% 设计燃料数据6 收到基水分W ar% 设计燃料数据7 收到基灰分A ar% 设计燃料数据8 可燃基挥发分V r% 设计燃料数据9 收到基低位发热量Q net,v,ar kJ/kg 设计燃料数据表2实际燃料特性实际燃料特性（收到基元素成份）工况一工况二1 收到基碳C ar% 化验数据2 收到基氢H ar% 化验数据3 收到基氧O ar% 化验数据4 收到基氮N ar% 化验数据5 收到基硫S ar% 化验数据6 收到基水分W ar% 化验数据7 收到基灰分A ar% 化验数据8 可燃基挥发分V r% 化验数据9 收到基低位发热量Q net,v,ar kJ/kg 化验数据5.试验工况说明及结果分析1. 试验条件本次热工测试在锅炉车间现场进行，测试期间锅炉运行正常，负荷稳定，燃烧良好。
锅炉低负荷断油稳燃试验方案
5.9.低负荷运行磨煤机内煤量相对较少，振动较大，应通知巡检加强对磨煤机的检查。发现异常应及时调整或调换磨煤机运行，及时调整磨煤机加载力和反加载力。
5.10.低负荷运行时，禁止锅炉受热面吹灰。
5.11.试验期间，应做好事故预想，如发生锅炉熄火，则按照MFT原则进行处理。
锅炉设计不投油最低稳燃负荷为35%BMCR。
1.2.锅炉主要参数
表格1
锅炉负荷
单位
BMCR
BRL即汽机TMCR
主汽流量
t/h
1196
1139
主汽出口温度
℃
541
541
主汽出口压力
MPa
17.5
17.42
再热蒸汽流量
t/h
999
955
再热蒸汽出口温度
℃
541
541
再热蒸汽出口压力
MPa
4.011
3.834
4.5. 各给煤机的给煤量及先停运哪一层燃烧器应根据机组负荷和汽温的变化情况决定。负荷降到保留燃烧器三层相邻喷嘴在运行，且每台磨煤机出力降到70％以上。尽量保证锅炉前后墙磨煤机投煤量一致、热负荷均匀、减小烟温偏差。当观察到出现不稳定的燃烧迹象时（如火焰脉动，火焰亮度下降, 炉膛负压波动大）；应及时停止减负荷，保证锅炉燃烧稳定，记录锅炉各系统的运行参数，确定最小的不投油稳燃负荷工况。
锅炉低负荷断油稳燃试验方案
批 准：
审 核：
初 审：
编 制：
内蒙古京科发电有限公司 发电部
2010年11月25日
锅炉低负荷断油稳燃试验方案
1 .
1.1设备系统概述
内蒙古京科发电有限公司1×330MW空冷供热机组锅炉是北京巴布科克威尔科克斯有限公 司按引进的美国B&W公司RB锅炉技术设计制造的产品，符合ASME标准。本锅炉为亚临界参数，一次中间再热，自然循环，单锅筒锅炉。设计燃料为褐煤，采用中速磨正压直吹制粉系统，前后墙对冲燃烧方式，并配置B&W标准的双调风DRB-XCL型旋流煤粉燃烧器。固态排渣，单炉膛平衡通风，全钢构架悬吊结构，尾部烟道倒L型布置。本锅炉采用钢构架结构，在尾部竖井下设置两台三分仓容克式空气预热器。

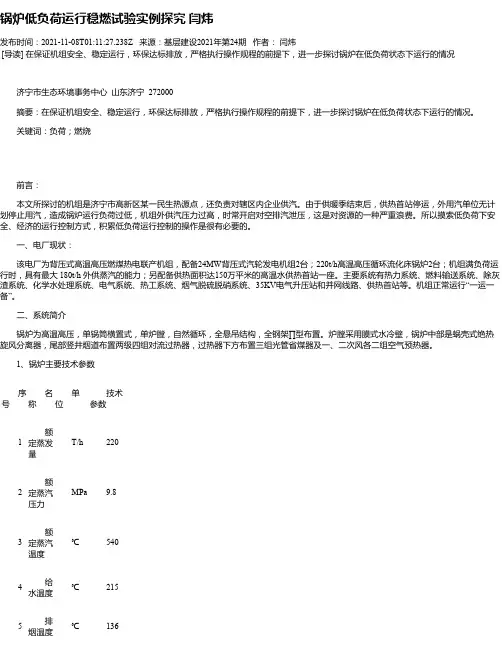

锅炉低负荷运行稳燃试验实例探究闫炜
锅炉低负荷运行稳燃试验实例探究闫炜发布时间：2021-11-08T01:11:27.238Z 来源：基层建设2021年第24期作者：闫炜[导读] 在保证机组安全、稳定运行，环保达标排放，严格执行操作规程的前提下，进一步探讨锅炉在低负荷状态下运行的情况济宁市生态环境事务中心山东济宁 272000摘要：在保证机组安全、稳定运行，环保达标排放，严格执行操作规程的前提下，进一步探讨锅炉在低负荷状态下运行的情况。
关键词：负荷；燃烧前言：本文所探讨的机组是济宁市高新区某一民生热源点，还负责对辖区内企业供汽。
由于供暖季结束后，供热首站停运，外用汽单位无计划停止用汽，造成锅炉运行负荷过低，机组外供汽压力过高，时常开启对空排汽泄压，这是对资源的一种严重浪费。
所以摸索低负荷下安全、经济的运行控制方式，积累低负荷运行控制的操作是很有必要的。
一、电厂现状：该电厂为背压式高温高压燃煤热电联产机组，配备24MW背压式汽轮发电机组2台；220t/h高温高压循环流化床锅炉2台；机组满负荷运行时，具有最大 180t/h 外供蒸汽的能力；另配备供热面积达150万平米的高温水供热首站一座。
主要系统有热力系统、燃料输送系统、除灰渣系统、化学水处理系统、电气系统、热工系统、烟气脱硫脱硝系统、35KV电气升压站和并网线路、供热首站等。
机组正常运行“一运一备”。
二、系统简介锅炉为高温高压，单锅筒横置式，单炉膛，自然循环，全悬吊结构，全钢架∏型布置。
炉膛采用膜式水冷壁，锅炉中部是蜗壳式绝热旋风分离器，尾部竖井烟道布置两级四组对流过热器，过热器下方布置三组光管省煤器及一、二次风各二组空气预热器。
1、锅炉主要技术参数序号名称单位技术参数1额定蒸发量T/h2202额定蒸汽压力MPa9.83额定蒸汽温度℃5404给水温度℃2155排烟温度℃1366燃料消耗量t/h31.5517锅炉计算热效率%90.162、燃料特性煤种含碳量Cy%含氢量Hy%含氧量Oy%含氮量Ny%含硫量Sy%含灰量Ay%含水量Wy%挥发份Vy%应用基低位发热量烟煤49.27 3.43 6.10.63 1.9830.098.5>20.0195693、水循环系统主给水从炉右直接进入省煤器入口集箱，水流经省煤器受热面吸热后进入省煤器出口集箱，经连接管引至吊挂管集箱，由3根给水管引入汽包，经汽包内部多孔的给水管路均匀分配，与炉水混合经4根下降管、引入管引入水冷壁向上流动并且产生蒸汽，汽水混合物在水冷壁上集箱汇集后，经多根引出管引入汽包，并在汽包经汽水分离装置分离，分离后的水和给水混合后经下降管再次进入水冷壁，饱和蒸汽则依次经炉侧包墙、前、后包墙、低温过热器、一级减温器、屏式过热器、二级减温器、高温过热器、集汽集箱后，通过主蒸汽管道进入汽轮机。
锅炉低负荷稳燃试验要求
#4炉低负荷稳燃试验要求（试行）一、上煤要求（发电部2011-3-21已下发给燃料）：为最大量掺烧劣质煤，结合目前来煤情况、机组负荷、锅炉燃烧情况，计划调整每天的入炉煤热值，具体要求如下：1、为保证二期大量掺烧褐煤及低负荷锅炉稳燃，要求22时至次日5时，#4炉混配煤中褐煤的比例在40%左右。
2、为满足高峰时段抢负荷的要求，要求每天16时至22时燃煤热值比白班燃煤热值上调100-200卡。
3、#4炉A、C、D、E磨可以混配煤泥。
4、按照以上要求混配，全天各个时段入炉煤的热值要求：二、减负荷及低负荷运行调整注意事项：1、计划低负荷稳燃时间段22时至次日4时。
2、值长与燃料沟通了解上煤情况，当煤质达到7.5T/10MW以下，逐渐自上而下停磨，保持下4层粉运行。
3、停止第五层粉前，如有开底部风调整再热汽温习惯的停磨前先关闭，之后根据汽温情况适当调整。
4、保证下3层粉带基本负荷，第四层粉调峰。
如D磨火检闪烁保证D磨煤量不低于50T/h，同时可开大D层燃料风。
5、注意监视分隔屏金属壁温，如偏差较大，可采用开CC、DD层风及开底部风，达到提高汽温和消除左右侧偏差的效果。
6、锅炉风量不宜过大，暂定控制总风量1500～1650T/h，对应氧量控制在5.5左右，二次风箱差压控制在金属壁温不超限的最低值。
7、二期摆角对调整再热汽温影响不大，摆角最高不宜超过60%。
8、主汽压滑压运行，暂定滑压至13Mpa，能否继续滑压有待继续试验。
9、经过精心调整，主汽温达到额定参数没问题，再热汽温最低也能到达510℃以上。
附件1第 1页共 4页。
锅炉实验报告
锅炉实验报告锅炉实验报告引言：锅炉是一种将燃料燃烧产生的热能转化为工作流体（通常是水）的设备。
它在工业生产和生活中起着重要的作用。
本实验旨在通过对锅炉的一系列实验，探究锅炉的工作原理和性能参数，进一步了解锅炉的运行机制。
实验一：锅炉燃料燃烧性能测试在这个实验中，我们测试了不同燃料的燃烧性能。
我们选择了煤、天然气和柴油作为燃料，通过调节燃料供给量和空气供给量，观察燃烧过程中的温度变化和燃烧产物的排放情况。
实验结果显示，煤燃烧产生的温度最高，柴油次之，天然气最低。
这是因为煤的燃烧热值较高，燃烧产生的热量更多。
同时，我们还观察到煤燃烧产生的烟尘和气体排放量较大，而天然气燃烧几乎没有烟尘排放，柴油燃烧排放量介于两者之间。
这说明不同燃料的燃烧性能不同，对环境的影响也不同。
实验二：锅炉热效率测试热效率是衡量锅炉能量利用效率的重要指标。
我们通过测量锅炉的输入热量和输出热量，计算出锅炉的热效率。
实验结果显示，锅炉的热效率与燃料的热值和燃烧过程中的损失密切相关。
热值越高的燃料，其热效率也相对较高。
同时，锅炉在燃烧过程中会有烟气、废气和热辐射等损失，这些损失会降低锅炉的热效率。
因此，提高锅炉的热效率需要优化燃烧过程，减少能量损失。
实验三：锅炉水质测试锅炉水质对锅炉的运行和寿命有着重要影响。
我们通过对锅炉水质的测试，了解水质对锅炉性能的影响。
实验结果显示，水中的溶解氧、硅酸盐和硫酸盐等物质会对锅炉产生不良影响。
溶解氧会导致锅炉金属部件的腐蚀，硅酸盐和硫酸盐会在高温下形成沉积物，影响锅炉的传热效果。
因此，保持锅炉水质的良好状态对于锅炉的正常运行和延长使用寿命至关重要。
结论：通过这次实验，我们对锅炉的工作原理和性能参数有了更深入的了解。
不同燃料的燃烧性能不同，对环境的影响也不同。
锅炉的热效率与燃料的热值和燃烧过程中的损失密切相关，提高热效率需要优化燃烧过程。
锅炉水质对锅炉的运行和寿命有着重要影响，保持水质的良好状态是确保锅炉正常运行的关键。
锅炉最低稳燃负荷试验报告
编号：TC/RD-H Y-#11TS-QB018锅炉断油最低出力试验报告批准：审核：编写：工程名称：新疆天业2X 300MV机组工程项目名称：#11机组锅炉断油最低出力试验报告编制日期：2011.02.15 ________________目录1项目名称 02系统简介 03试验目的 (3)4试验依据 (3)5试验仪器仪表 (3)6试验条件 (3)7试验方法 (6)8测试项目 (6)9试验结果与分析 (6)10结论 (8)1项目名称锅炉断油最低出力试验。
2系统简介2.1 主要设备简介本炉系上海锅炉厂生产的SG1025/17.5-M886型亚临界压力中间一次再热的自然循环汽包炉，采用单炉膛、平衡通风、四角切圆燃烧、燃烧器摆动调温、水冷连续排渣锅炉；全钢架结构，制粉系统采用中速磨冷一次风正压直吹系统。
锅炉主要技术参数（设计煤种，B-MCRT况）2.3.1 水循环系统主给水从炉右直接进入到省煤器入口集箱，水流经省煤器受热面吸热后进入省煤器出口集箱，经连接管引至省煤器汇集集箱，由3根给水管引入汽包，经汽包内部多孔的给水管路均匀分配，与炉水混合经4根下降管、引入管引入水冷壁向上流动并且产生蒸汽，汽水混合物在水冷壁上集箱汇集后，经多根引出管引入汽包，并在汽包经汽水分离装置分离，分离后的水和给水混合后经下降管再次进入水冷壁，饱和蒸汽则依次经炉过热器、包墙、低温过热器、分隔屏、低温过热器、大屏过热器、高温过热器后，通过主蒸汽管道进入汽轮机。
2.3.2 过热蒸汽调温系统过热蒸汽调温系统分二级，第一级喷水减温布置在低过出口至分隔屏进口的汇总管上，第二级喷水减温布置在后屏过热器出口，用以控制过热器出口汽温。
233 再热蒸汽调温系统再热汽温主要采用摆动燃烧器喷嘴角度来调节，低温再热器入口设有事故减温水，作为辅助调温。
2.3.4 锅炉的压力安全保护装置本炉汽包上装有3套安全阀，过热器出口管道上装有2套安全阀，1只压力泄放阀，再热器进、出口管道分别装有2套和3套安全阀，所有安全阀均为纯机械弹簧式。
深度调峰中锅炉超低负荷稳燃技术的研究
深度调峰中锅炉超低负荷稳燃技术的研究发表时间：2019-06-26T11:29:27.727Z 来源：《电力设备》2019年第1期作者：王学敏[导读] 摘要：随着国民经济的发展和城市化水平的提高,在电网装机容量不断扩大的同时,用电结构也不断发生变化,连续生产的工业用电比重逐年下降,而城乡居民用电、市政商业等用电比重逐步上升,同时特高压的投运和新能源技术的应用,使得电网峰谷差加大,调峰压力增大。
（京能集团内蒙古岱海发电有限责任公司内蒙古乌兰察布 013700）摘要：随着国民经济的发展和城市化水平的提高,在电网装机容量不断扩大的同时,用电结构也不断发生变化,连续生产的工业用电比重逐年下降,而城乡居民用电、市政商业等用电比重逐步上升,同时特高压的投运和新能源技术的应用,使得电网峰谷差加大,调峰压力增大。
关键词：深度调峰；锅炉；超低负荷；稳燃技术1低负荷稳燃原理切向燃烧锅炉由于其煤种适应性广、稳燃性能好等特点,在我国电站锅炉中得到了广泛应用。
这种燃烧方式基本上采用了直流煤粉燃烧器,所以本文将以直流煤粉燃烧为例讨论切向燃烧锅炉的低负荷稳燃问题。
对于普通的直流燃烧器,一次风粉射流从一次风喷口射入炉膛后,只能靠从射流外侧卷吸炉内的高温烟气来提供着火供热,一次风粉混合物的火焰传播速度一般为1.5~6.0m/s,而一次风粉输送速度却是20~30m/s,因此在燃烧器喷嘴出口处稳定的着火只可能发生在一次风粉射流的边缘处,所以从理论上说,自由射流的外边界处速度梯度趋于零,几乎没有湍流扰动,传热传质的作用很差。
此外射流离开喷口后向外扩张,煤粉颗粒因惯性作用集中在射流内侧,射流获得的热量必须首先加热外侧的空气,然后才能对煤粉加热。
所以,普通单股直流燃烧器所形成射流的着火条件很差,它必须依靠上游邻角的火焰稳燃。
当锅炉负荷降低时,炉温下降,为了维持必要的煤粉混合物输送速度,一次风中的煤粉浓度将大为降低;对于切向燃烧锅炉来说,二次风速度也要降低,炉膛中火球的转动强度也逐渐减弱,以至于不投油最低负荷运行时,火球不能自行稳定燃烧,因此每个煤粉喷嘴必须具有自稳燃能力,而不是单单依靠邻角燃烧器燃油火焰的助燃。
300MW燃煤机组低负荷稳燃探讨
300MW燃煤机组低负荷稳燃探讨1. 引言1.1 背景介绍燃煤发电是我国主要的电力资源之一，燃煤机组在电力系统中起着重要作用。
随着电力需求的不断增长和环保要求的逐渐提高，燃煤机组面临着更加严峻的挑战。
在300MW燃煤机组中，低负荷稳燃是一个重要的问题。
通常情况下，燃煤机组在低负荷运行时，燃烧效率较低，烟气中氧化物的排放较高，容易出现不稳定燃烧等问题。
为了提高燃煤机组的运行效率和环保水平，研究低负荷稳燃是至关重要的。
通过优化燃烧系统参数、改善燃烧稳定性和控制燃烧过程，可以有效解决低负荷运行时出现的问题，提高机组的运行效率和环保性能。
对300MW燃煤机组低负荷稳燃进行深入探讨和研究具有重要的理论和实际意义。
1.2 研究目的本文旨在探讨300MW燃煤机组低负荷稳燃的问题，并提出解决方法。
当前，随着能源需求的不断增长和环保意识的提高，燃煤机组的低负荷运行已成为一种常见的操作模式。
低负荷运行却面临着燃烧不稳定、烟气排放异常等问题，严重影响了设备的性能和运行效率。
本研究的目的在于探讨如何实现300MW燃煤机组在低负荷运行状态下能够保持稳定燃烧，提高设备的经济性和环保性。
通过对燃煤机组低负荷稳燃问题的深入研究，可以为解决这一难题提供理论和实验基础，为燃煤发电行业的发展做出贡献。
2. 正文2.1 低负荷稳燃的意义低负荷稳燃是燃煤机组运行中的重要问题，其意义主要体现在以下几个方面:1. 节能减排：低负荷运行时，燃煤机组的燃烧效率较低，易导致排放物增加。
稳定低负荷燃烧可以提高燃烧效率，减少能源消耗，降低排放物的排放，实现节能减排。
2. 燃煤机组稳定性：低负荷运行时，燃煤机组容易出现不稳定燃烧的情况，影响机组的运行稳定性和安全性。
保持低负荷稳燃可以确保燃煤机组的正常运行，降低故障率，延长设备寿命。
3. 经济效益：低负荷稳燃可以提高发电效率，降低燃料消耗，减少机组的损耗和维护成本，提高经济效益。
4. 环境保护：稳定低负荷燃烧可以降低排放物的排放，减少对环境的污染，保护环境，符合现代社会对环保的要求。
低负荷稳燃技术
低负荷稳燃技术
1．提高一次风气流中的煤粉浓度
提高一次风气流中的煤粉浓度，减少一次风量，可减少着火热；同时又提高了煤粉气流中挥发分的浓度，使火焰传播速度提高；再加上燃烧放热相对集中，使着火区保持高温状态。
这三个条件集中在一起，强化了着火条件，使着火稳定性提高。
当然，煤粉浓度并不是越高越好。
煤粉浓度过高时，由于着火区严重缺氧，而影响挥发分的充分燃烧，造成大量煤烟的产生，此时还因挥发分中的热量没有充分释放出来，影响颗粒温度的升高，延缓着火。
或者因挥发分燃烧缺氧，使火焰不能正常传播，而引起着火不稳定。
可见，存在一个有利于稳定着火的最佳煤粉浓度。
有利于着火的最佳煤粉浓度与煤种有关，挥发分大的烟煤，其最佳煤粉浓度低于挥发分小的贫煤。
2．提高煤粉气流初温
提高煤粉气流初温，可减少煤粉气流的着火热，并提高炉内温度水平，使着火提前。
提高煤粉气流初温的直接办法是提高热风温度。
3．提高煤粉颗粒细度
煤粉的燃烧反应主要是在颗粒表面上进行的，煤粉颗粒越细，单位质量的煤粉表面积越大，火焰传播速度越快。
燃烧速度就越高，火焰传播速度越快，燃烧放热速度越快，煤粉颗粒就越容易被加热，因而也越容易稳定燃烧。
试验研究发现，煤粉燃尽时间与颗粒直径的平方成正比，当锅炉燃用煤质一定时，提高煤粉细度能显著提高煤粉气流着火的稳定性。
不过煤粉颗粒细度受磨煤出力与磨煤电耗的限制，不可能任意提高。
4．在难燃煤中加入易燃燃料
当锅炉负荷很低或煤质很差时，可投入助燃用雾化燃油或气体燃料，混入燃烧器出口的煤粉气流中，来改善煤粉的燃烧特性，维持着火的稳定性，有时为了节省燃油，也可混入挥发分较大的煤粉，以提高着火的稳定性。
锅炉低负荷稳燃理论和实践
能源动力与机械工程学院
华北电力大学
华电电力科学研究院低负荷稳燃培训讲义 5、硫分的影响 尾部低温受热面：低温磨损、积灰问题 当全硫含量<1.5%时，不会产生明显的堵灰和腐蚀 当全硫含量为1.5-3%时，会有明显的堵灰和腐蚀 当全硫含量>3%时，严重影响锅炉的经济安全运行 高温腐蚀问题 水冷壁附近，还原性气氛下，H2S高温腐蚀 过热器区域，硫酸盐高温腐蚀 含硫高，易自燃 SO2为主，SO3少 污染排放与灰自身的脱硫能力
rmc Ty T0 z ln 3a Ty Tz
辐射为主要热源（曲线2）
z
rmc (Tz T0 ) 4 3 0Th
细煤粉温升比粗煤粉快得多； 煤粉气流的着火主要是靠高温 回流烟气的加热
能源动力与机械工程学院
华北电力大学
华电电力科学研究院低负荷稳燃培训讲义
煤粉气流着火热
τ ―煤粉加热时间(s)； a ―烟气对煤粉的对流放热系数，(W/(m2· ℃))；
―煤粉和周围介质的系统黑度；
能源动力与机械工程学院
华北电力大学
华电电力科学研究院低负荷稳燃培训讲义
煤粉气流的着火热源
煤粉气流由初温T0加热到着火温度 Tz 所需时间τz 分别为 高温回流烟气对流为主要热源（曲线1）
减少炉内散热，有利于着火。敷设卫燃带是稳定低挥发分煤 着火的有效措施，但需预防结渣
煤粉气流的初温
提高初温T 0 可减少着火热。燃用低挥发分煤时应采用热风送 粉制粉系统，提高预热空气温度
能源动力与机械工程学院
华北电力大学
华电电力科学研究院低负荷稳燃培训讲义 一次风量、一次风速对着火的影响
一次风量V1 （ V0 r γ1 ）
能源动力与机械工程学院
锅炉低负荷稳燃能力摸索
锅炉低负荷稳燃能力摸索摘要对电厂300 MW机组低负荷稳燃参与系统调峰进行了摸索试验，最低稳燃负荷达到15 MW，并对安全性、燃烧稳定性等进行了初步的分析。
关键词锅炉低负荷稳燃调峰0前言湘潭电厂一期2×300 MW机组，锅炉系哈尔滨锅炉厂引进美国CE公司技术生产的HG －1025／18．2－WM10型锅炉。
采用中储式热风送粉系统，配4台DTM350／700钢球磨煤机。
设计燃用贫煤与无烟煤的混煤，燃料特性见表1，锅炉设计效率91．6％。
1锅炉燃烧系统布置锅炉采用双通道和WR组合燃烧器，由上、下2部分组成（见图1），上部为3只宽调节比WR燃烧器，可以上下摆20°，下部为固定部分，由2只双通道燃烧器组成。
一、二次风同心切圆，假象切圆直径Φ878 mm；三次风高位布置于燃烧器上，亦不摆动，竖直方向向下与水平面成7°角，水平方向与一、二次风旋向相反，且与一、二次风中心线成19°夹角，用来平衡气流残余旋转，减小汽温左、右偏差（见图2）。
2台锅炉在燃烧区均敷设卫燃带，敷设的方式不一样（见图3），1号炉为间断型均匀布置，是按厂家设计敷设后除掉一部分形成，总面积为150～160 m2，目的是减少卫燃带的面积，拉大块与块之间的距离，防止大块焦渣搭桥。
实践证明这种方式是有效的，锅炉稳燃性较好，炉膛内有轻微结焦。
由于我厂坚持了吹灰，锅炉运行平稳。
2号锅炉，是锅炉厂与我厂技术人员经过讨论，根据1号锅炉的经验，采用“品”字形间断布置的，总面积约150m2，实际运行中，2号锅炉较1号锅炉结焦程度更轻，多为疏松浅色焦，锅炉主汽温较低，后来不得不在试生产期间将上3层一次风火嘴向上摆动5°，炉膛吹灰时主汽温下降明显，锅炉燃烧不如1号锅炉稳定。
2 低负荷稳燃摸索情况2．1 摸索试验过程我厂1，2号机组在试生产阶段，均由湖南省电力试验研究所主持做了不投油最低稳燃负荷试验。
1号机组锅炉试验不投油最低稳燃负荷为171 MW，2号锅炉为165 MW，分别为MCR的51．8％和50％。
某亚临界600MW锅炉低负荷稳燃能力探索
某亚临界600MW锅炉低负荷稳燃能力探索摘要：为了响应国家新能源发展的战略布局，提升电源深度调峰能力已成为发展必然趋势。
本文就某电厂现有600MW火电机组为例，通过对锅炉燃烧结构和多次低负荷灭火案例分析，结合对深度调峰关键参数的安全要求，通过燃烧器改造和增设少油系统达到低负荷情况下燃烧器能稳定燃烧的目标，为机组安全经济运行提供了保障。
关键词：锅炉；低负荷稳燃；分析；试验一、引言目前，我国部分地区出现了严重的弃风、弃光问题，新能源的消纳已成为制约风电及光伏发展的关键因素。
为了响应国家新能源发展的战略布局，开展火电机组灵活性改造，提升电源深度调峰能力可有效破解风电、光伏消纳问题，某电厂就现有600MW火电机组进行低负荷稳燃能力探索，为实现机组深度调峰提供技术参考。
二、系统概况某电厂锅炉是由上海锅炉有限公司制造的亚临界压力一次中间再热强制循环汽包炉。
型号为SG-2093/17.5-M919，采用摆动式燃烧器调温，四角布置、切向燃烧，正压直吹式制粉系统、单炉膛、固态排渣、全钢架结构、平衡通风。
锅炉的制粉系统采用中速磨冷一次风机正压直吹式制粉系统。
炉膛宽19558mm，深16940.5mm，高度73200mm，深宽比为1:1.1545，汽包中心线标高74200mm，炉顶大板梁底标高81700mm，水冷壁下水包标高为7730mm，炉顶管中心标高为73000mm，锅炉炉顶采用金属全密封结构。
并设有大罩壳。
炉膛由Φ51×6mm膜式水冷壁组成，炉底冷灰斗角度55°，炉底密封采用水封结构，炉膛上部布置了分隔屏、后屏及屏式再热器，前墙及两侧墙前部均设有墙式辐射再热器。
水平烟道深度为8548mm，由水冷壁延伸部分和后烟井延伸部分组成，内部布置有末级再热器和末级过热器。
后烟井深度3908mm，内设有低温过热器和省煤器。
炉膛内24只直流式燃烧器分6层布置于炉膛下部四角，煤粉和空气从四角送入，在炉膛中呈切圆方式燃烧。
300MW锅炉不投油最低稳燃负荷试验
300MW锅炉不投油最低稳燃负荷试验（359T/H）要求本次试验计划负荷减至150MW，维持1小时。
一、试验前需具备的条件1、#1、2、3排给粉机运行正常；2、燃用煤质发热量在4000大卡以上；3、燃料上煤稳定，不发生空仓情况；4、#3电泵处联动备用状态；5、火检及火检强度均正常；6、各粉仓粉位均在6米以上；7、大油枪、微油枪试投正常；二、试验过程1、得值长令，负荷逐步减至230MW；2、#4排粉机停运，9层二次风小风门关至20%；3、负荷减至200MW，停运#1、3磨煤机，保持#2磨煤机运行，#1排粉机出口风压4.8KPa，#2、3排粉机出口风压3.2 KPa；4、负荷减至180MW后，协调、给水及送风自动退出。
5、负荷逐渐减至150MW1）减水操作要缓慢，注意#1、2小机打水情况，保持两台小机出力平衡、稳定；2）逐渐减少送风，氧量保持在4~5%；3）在减负荷过程中，保持包覆过热度12度左右，注意水冷壁壁温变化情况；4）燃料增减应缓慢，#1、2排给粉机最低转速控制在330rpm后，可适当停运#3排部分给粉机（冷角），注意火检及火检强度变化；5）若在给粉机停运后，火检强度（U层）有波动，应观察火检波动趋势变化情况，待就地观火燃烧正常后再继续操作；6）若在给粉机停运后，火检强度（M层）有波动，应立即启动给粉机运行（或立即投油助燃），待燃烧稳定后再继续操作；7）再热汽温低时，及时关闭再热器减温水总门；8）过热器一级减温水投入时，注意前屏壁温应在430度以上。
6、负荷150MW（水量480T/H左右，主汽压力11.2MPa），维持1小时期间1）加强就地给粉机检查，每半小时检查一次；2）加强各排一次风压的监视；3）加强火检及火检强度的监视；4）做好包覆过热度的调整工作。
三、事故预想1、#1、2小机出力异常，给水流量急剧下降；2、燃烧恶化，锅炉灭火。
燃烧调整及低负荷稳燃总结报告
燃烧调整及低负荷稳燃总结报告
报告人：
日期：
报告摘要：
本报告针对工厂进行的燃烧调整及低负荷稳燃实验进行了总结。
通过对实验过程、结果和分析的描述，总结了实验中的关键问题和解决方案，并提出了进一步改进燃烧系统的建议。
一、引言
燃烧调整和低负荷稳燃是工业生产中非常重要的问题。
正确调整燃烧系统可以提高能源利用效率，减少排放物的排放，提高产品质量。
本次实验旨在通过调整燃烧参数和优化燃烧系统，达到低负荷稳燃的目标。
二、实验过程
1.实验设备和条件
2.燃烧调整的目标和方法
3.实验过程和数据记录
三、实验结果分析
1.燃烧调整的效果
2.低负荷稳燃的效果
3.数据分析和结论
四、关键问题及解决方案
1.关键问题的总结
2.解决方案的提出
五、进一步改进的建议
1.设备和工艺的改进
2.参数和控制策略的优化
六、结论
通过本次实验，我们成功调整了燃烧系统，并实现了低负荷稳燃的目标。
通过对实验结果的分析，我们总结出了关键问题和解决方案，并提出了进一步改进燃烧系统的建议。
这些结果对于提高能源利用效率、降低排放和提高产品质量具有重要的实际意义。
七、致谢
在此，我们要感谢所有对本次实验和报告提供支持和帮助的人员和机构。
最低稳燃负荷 标准定义
最低稳燃负荷标准定义摘要：一、引言二、最低稳燃负荷的定义和意义三、最低稳燃负荷标准的研究方法四、最低稳燃负荷标准在我国的实施与应用五、结论正文：一、引言随着我国能源市场的不断发展和电力系统的日益复杂，发电厂的运行参数和稳定性问题受到了广泛关注。
其中，最低稳燃负荷作为发电厂运行的重要参数，对于保障电力系统的安全稳定运行具有重要作用。
本文将详细介绍最低稳燃负荷的定义、意义以及在我国的实施与应用。
二、最低稳燃负荷的定义和意义最低稳燃负荷，是指在发电厂正常运行条件下，为确保锅炉燃烧稳定性，锅炉所需的最低燃料消耗量。
它是一个反映锅炉燃烧特性的重要参数，对于锅炉的安全运行和能源利用效率具有显著影响。
最低稳燃负荷的确定，有助于发电厂在各种工况下保持良好的燃烧稳定性，降低污染物的排放，提高发电厂的经济性和环保性能。
三、最低稳燃负荷标准的研究方法最低稳燃负荷标准的研究方法主要包括理论分析、实验研究和数值模拟等。
理论分析基于热力学原理，对锅炉燃烧过程进行建模，求解燃烧过程中的关键参数；实验研究通过实地测试和实验室研究，获取锅炉在不同负荷下的燃烧特性数据；数值模拟利用计算机技术，对锅炉燃烧过程进行三维建模，模拟燃烧过程中的气体动力学、热力学和化学反应等现象。
四、最低稳燃负荷标准在我国的实施与应用在我国，最低稳燃负荷标准的制定和实施，对于推动电力行业的发展和提高电力系统的稳定性具有重要意义。
通过对最低稳燃负荷的严格控制，发电厂需要不断提高燃烧技术和管理水平，以降低能耗和污染物排放。
此外，最低稳燃负荷标准还在我国的新能源发电领域得到了广泛应用，如风能和太阳能等，有助于提高新能源发电的稳定性和可靠性。
五、结论最低稳燃负荷作为发电厂运行的关键参数，对于保障电力系统的安全稳定运行具有重要作用。
在我国，最低稳燃负荷标准的制定和实施，有助于提高发电厂的燃烧稳定性、经济性和环保性能。
锅炉低负荷稳燃调试报告
技术文件编号 WST02-GL14TSB-2010内蒙古乌斯太热电厂2×300MW机组工程2号机组锅炉低负荷稳燃调试报告内蒙古电力工程技术研究院1.系统概述本机组锅炉主设备为上海锅炉厂有限公司生产的SG-1065/17.5-M896型锅炉，该锅炉为亚临界参数、一次中间再热、单炉膛自然循环单汽包锅炉。
锅炉设计燃用烟煤，采用平衡通风，中速磨直吹式制粉系统，燃烧器摆动调温，四角切圆燃烧方式，固态排渣煤粉炉，锅炉为全钢构架，全悬吊结构，紧身封闭。
炉顶为大罩壳，整体呈∏型布置。
额定工况及BMCR工况下主要参数：2.试验目的锅炉不投油最低稳燃负荷试验是考核锅炉在锅炉厂提供的最低稳燃负荷下不投助燃油能够稳定燃烧的运行能力。
3.调试人员及时间3.1 调试人员：葛云王鹏辉闫志伟任福虎3.2 调试时间：2010年11月28日3.调试程序与工艺3.1 试验前应具备的条件3.1.1 试验时应保证提供设计煤种或至少接近设计煤种，试验前提供入炉煤质化验单，确认煤质符合试验要求；煤粉细度R90=18%--25%11月28日入炉煤分析:3.1.3 燃烧器的火焰检测装置运行可靠；3.1.4 锅炉声光报警信号反应灵敏、准确；3.1.5 热控主要自动调节系统投入；并且运行平稳，调节品质良好；3.1.6 锅炉安全阀及PCV阀等均已校验完毕，可投用；3.1.7 锅炉灭火保护及其它各种联锁保护性能可靠；3.1.8 试验前，锅炉应在额定负荷的70%以上长时间连续稳定运行，所有的转动机械、热力系统等运行正常；3.1.9 试验期间吹灰系统、定排、连排禁止投入；3.1.10 锅炉各种监视、记录、检测仪表指示准确，省煤器出口烟气氧量表已经过校验，指示正确；3.1.11 制粉系统运行正常，煤粉细度已调整合适；煤粉细度分析:3.1.13 油系统运行，燃油和蒸汽供到炉前，随时做好投油准备工作；3.1.14 等离子装置工作正常，以备燃烧不稳定时随时投用；3.1.15 机组负荷调整已与网调联系妥当。
